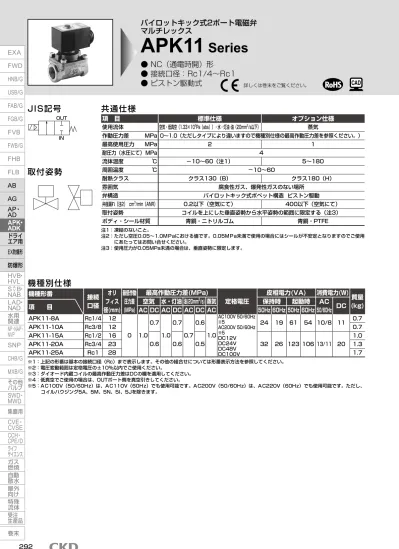

パイロットキック式2ポート電磁弁 マルチレックス

APK11 ^Series

● NC（通電時開）形

● 接続口径：Rc1/4〜Rc1

● ピストン駆動式 JIS記号

※1：上記の形番は基本の接続口径（Rc）まで表示します。その他の組合せについては形番表示方法を参照してください。

※2：電圧変動範囲は定格電圧の±10％以内でご使用ください。

※3：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。

※4：低真空でご使用の場合は、OUTポート側を真空引きしてください。

※5：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。ただし、

コイルハウジング5A、5M、5N、5I、5Jを除きます。

注1：凍結のないこと。

注2：ただし空圧0.05〜1.0MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となりますのでご使用 にあたってはお問い合せください。

注3：使用圧力が0.05MPa未満の場合は、垂直姿勢に限定します。

共通仕様

機種別仕様

項 目 標準仕様 オプション仕様

使用流体 空気・低真空（1.33×10

³

Pa（abs））・水・灯油･油（20mm

²

/s以下） 蒸気

作動圧力差 MPa 0〜1.0（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。）

最高使用圧力 MPa 2 1

耐圧力（水圧にて）MPa 4

流体温度 ℃ −10〜60（注1） 5〜180

周囲温度 ℃ −10〜60

耐熱クラス クラス130（B） クラス180（H）

雰囲気 腐食性ガス、爆発性ガスのない場所

弁構造 パイロットキック式ポペット構造ピストン駆動

弁座漏れ（注2） cm

³

/min（ANR） 0.2以下（空気にて） 400以下（空気にて）

取付姿勢 コイルを上にした垂直姿勢から水平姿勢の範囲に限定する（注3）

ボディ・シール材質 青銅・ニトリルゴム 青銅・PTFE

機種形番 接続

口径 オリ フィス 径(mm)

最低作動 圧力差 (MPa)

最高作動圧力差(MPa)

定格電圧

皮相電力(VA) 消費電力(W) 質量 空気 水・灯油 油(20mm

²

/s) 蒸気 保持時 起動時 AC (kg)

50/60Hz DC 項 目 AC DC AC DC AC DC AC 50Hz 60Hz 50Hz 60Hz

APK11-8A Rc1/4 12

0 1.0 0.7

1.0 0.7

0.7 0.6

1.0

AC100V50/60Hz

※5AC200V50/60Hz

※5DC12V DC24V DC48V DC100V

24 19 61 54 10/8 11 0.7

APK11-10A Rc3/8 12 0.7

APK11-15A Rc1/2 16

0.6 0.6 0.5 32 26 123 106 13/11 20 1.0

APK11-20A Rc3/4 23 1.3

APK11-25A Rc1 28 1.7

取付姿勢

詳しくは巻末をご覧ください。

IN OUT

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

APK11 ^Series

※1：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。

注1：凍結のないこと。

注2：ただし空圧0.05〜1.0MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となりますので ご使用にあたってはお問い合せください。

オプション仕様

流量特性

シール材質 フッ素ゴム PTFE

コイル（耐熱クラス） クラス130（B） クラス180（H） クラス130（B） クラス180（H）

流体温度 ℃ 5〜60 5〜90 −10〜60（注1） 5〜180

周囲温度 ℃ −10〜60

弁座漏れ（注2）cm

³

/min（ANR） 0.2以下（空気にて） 400以下（空気にて）

機種形番 接続口径 オリフィス径

(mm)

流量特性

C[dm

³

/（s･bar）] b Cv値 S（mm

²

）

APK11-8A Rc1/4 12 9.4 0.41 2.2 −

APK11-10A Rc3/8 12 15 0.37 2.7 −

APK11-15A Rc1/2 16 20 0.31 4.5 −

APK11-20A Rc3/4 23 − − 8.6 162

APK11-25A Rc1 28 − − 12 231

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

APK11 ^Series

APK11-10G-C4ABS-AC200V

機種名：APK11

●

^イ

^{接続口径 ：3/8}

●

^ロ

^{ねじの種類 ：G}

●

^ハ

ボディ・シール材質組合せ

：ボディ-青銅、弁シール-PTFE、Oリング-フッ素ゴム

●

^ニ

コイルハウジング：オープンフレーム形リード線（耐熱 クラス180（H）コイル）

●

^ホ

^{取付板 ：取付板付}

●

^へ

その他オプション：なし

●

^ト

^{サージキラー ：サージキラー付}

●

^チ

^定格電圧 ：AC200V 50/60Hz、AC220V 60Hz

機種名：APK11

●

^イ

^{接続口径 ：3/4}

●

^ロ

^{ねじの種類 ：Rc}

●

^ハ

ボディ・シール材質組合せ

：ボディ-青銅、弁シール-ニトリルゴム

Oリング-ニトリルゴム

●

^ニ

コイルハウジング：グロメットリード線

●

^ヘ

^〜 ●

^リ

^：なし

●

^ヌ

^定格電圧 ：AC100V50/60Hz、

^AC110V60Hz

APK11-20A-02C-AC100V

〈形番表示例2〉

〈形番表示例1〉

●

^ハ

^{項について}

※1：弁シールP T F Eで耐熱クラス180（H）コイルの組合せの場合 は、Oリングの材質は蒸気用フッ素ゴムになります。

形番表示方法

※1 機種形番

形番選定にあたっての注意事項

ハ

ボディ･シール 材質組合せ

ロ

ねじの種類

イ

ニ

ヘ ト

チ

接続口径

コイルハウジング サージキラー付 定格電圧

ホ

取付板

その他オプション

記号 内容

イ

接続口径

8

1/4

10

3/8

15

1/2

20

3/4

25

1

ロ

ねじの種類

A

Rc

G

G

N

NPT

ハ

ボディ・シール材質組合せ

ボディ 弁シール Oリング 処理 備 考 0 ^標準 青銅

ニトリルゴム ニトリルゴム

−

空気・水・低真空・灯油・油（60℃まで）

B

オプション

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

C

PTFE フッ素ゴム（※1） 蒸気（4A、4M、4N選定時）

D ^{ステンレス}

ニトリルゴム ニトリルゴム 空気・水・低真空・灯油・油（60℃まで）

E

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

F

PTFE PTFE（※1） 蒸気（4A、4M、4N選定時）

H 青銅

ニトリルゴム ニトリルゴム

禁油処理

空気・水・低真空・灯油・油（60℃まで）

J

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

K

PTFE フッ素ゴム（※1） 蒸気（4A、4M、4N選定時）

L ^{ステンレス}

ニトリルゴム ニトリルゴム 空気・水・低真空・灯油・油（60℃まで）

M

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

N

PTFE PTFE（※1） 蒸気（4A、4M、4N選定時）

材質組合せの参考情報につきましては、巻頭39ページをご覧ください。

ニ

〜

^チ

コイルハウジング・その他オプション・電圧等に つきましては、295ページをご覧ください。

3A B G S AC100V A 0

APK11 8

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

コイル選定についての詳細は 249ページをご覧ください。

※8：A C100VコイルはA C100V50/60H z、A C110V60H zで、

AC200VコイルはAC200V50/60Hz、AC220V60Hzで使用でき ます。ただし、ニ項5A、5M、5N用コイルは、AC100V50/60Hz、

AC200V50/60Hzのみでご使用ください。

※9：上記以外の電圧についてはお問い合せください。

※10：リード線長さは、標準：300mm以外に、500mm、1000mm、

2000m m、3000m mも対応いたしますので、お問い合せくださ い。

※3：取付板（ホ項B）は、イ項（接続口径）8（1/4)・10（3/8）のみに 取付けられます。

※4：ヘ項は、D,E,F,G,Hのうち1つを選択してください。

※5：サージキラーはリード線コイルの場合は添付となり、端子箱付コイル の場合は端子箱の中に取付けとなります。

※6：ダイオード内蔵コイルは、標準でサージキラーが内蔵されています。

※7：防錆対策として熱帯通過処理（防錆塗装）も対応いたしますので、お 問い合せください。

※2：5A、5M、5Nは、ダイオードによりAC電圧をDCに変換したコイル です。

ニ

〜

^チ

項につきましては、下記注意事項をご覧ください。

ニ

〜

^チ

項は、記号が記入されている組合せが製作できます。

ただし、

^ホ

〜

^ト

項のオプションが不要な場合、無記号となります。

ニ

コイルハウジング

^{ホ へ}

その他オプション

^{ト チ}

定格電圧

内容

取付板

ケーブルグランド コンジット

^{サージキラー付}

（船用電線貫通金物） （電線管配管） 内容 A−15a A−15b A−15c CTC19 G1/2

2C ^標準

グロメットリード線

B

※3

S

AC100V、AC200V

2E

オプション

DIN端子箱付 （G1/2）

2G

DIN端子箱付 （Pg11）

2H

DIN端子箱小形ランプ付 （Pg11）

H

3A

オープン フレーム形

リード線（IP65相当）

B

※3

G H S

AC100V、AC200V、

DC12V、DC24V、DC48V、DC100V

3M

HP端子箱付 （G1/2）

D E F

3N

HP端子箱ランプ付（G1/2） AC100V、AC200V、DC12V、DC24V、DC100V

3I

HP端子箱付(IP65相当)（G1/2） AC100V、AC200V、DC12V、DC24V、DC48V、DC100V

3J

HP端子箱ランプ付(IP65相当)（G1/2） AC100V、AC200V、DC12V、DC24V、DC100V

4A

オープン

フレーム形

（耐熱クラス180（H））

リード線

B

※3

G H S

AC100V、AC200V

4M

HP端子箱付 （G1/2）

D E F 4N

HP端子箱ランプ付（G1/2）

5A

オープン フレーム形

（ダイオード内蔵）

リード線（IP65相当）

B

※3

G H

AC100V、AC200V

5M

HP端子箱付 （G1/2）

D E F 5N

HP端子箱ランプ付（G1/2）

5I

HP端子箱付(IP65相当)（G1/2）

5J

HP端子箱ランプ付(IP65相当)（G1/2）

2C ●グロメットリード線300mm

2E 2G 2H

●DIN端子箱

3A 4A 5A

●オープンフレーム形 リード線300mm

●4A（耐熱クラス180（H））

●5A（ダイオード内蔵）

3M3N 4M4N 5M5N

●オープンフレーム形HP端子箱

●4M、4N（耐熱クラス180（H））

●5M、5N（ダイオード内蔵）

3I3J 5I5J

●オープンフレーム形HP端子箱

（IP65相当）

●5I、5J（ダイオード内蔵）

G H

●コンジット

●G（CTC19）

●H（Ｇ1/2）

APK11 ^Series

●

^ニ

^{項について}

●

^チ

^{項について}

●

^ホ

^〜 ●

^ト

^{項について}

形番選定にあたっての注意事項

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

（）内はオプション

※1：ボディ・シール材質組合せがOとＨ以外の場合：SUS405相当・SUS316L・SUS430

※2：DCコイルまたはダイオード内蔵コイルの場合、シェーディングコイルは使用されません。

内部構造および部品リスト

●APK11-8A・10A（AC）

●APK11-8A・10A（DC・ダイオード内蔵）

品番 部品名称 材質

1 コアー組立 SUS405相当・SUS316L･SUS403※1 ステンレス

2 シェーディングコイル※2 Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀）

3 コイル − −

4 プランジャ組立 SUS405相当・SUS304・NBR（SUS405相当・SUS304・FKM、PFAまたはPTFE） ステンレス

5 プランジャばね SUS304 ステンレス

6 キックばね SUS304 ステンレス

7 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

8 シール NBR(FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

9 主弁組立 SUS303・SUS304・NBR（SUS303・SUS304・FKMまたはPTFE） ステンレス

10 シールリングセット SUS304・PTFE ステンレス・四フッ化エチレン樹脂

11 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

12 Ｏリング NBR（FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

APK11 ^Series

1

11 12 7 8

10 9 6 4 5 3 2

OUT

OUT IN

IN

1

10

9 6 4 5 3

8

7

12

11

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

●APK11-15A・20A・25A（DC・ダイオード内蔵）

内部構造および部品リスト

●APK11-15A・20A・25A（AC）

（）内はオプション

※1：ボディ・シール材質組合せがOとＨ以外の場合：SUS405相当・SUS316L・SUS430

※2：DCコイルまたはダイオード内蔵コイルの場合、シェーディングコイルは使用されません。

品番 部品名称 材質

1 コアー組立 SUS405相当・SUS316L･SUS403※1 ステンレス

2 シェーディングコイル※2 Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀）

3 コイル − −

4 プランジャ組立 SUS405相当・SUS304・NBR（SUS405相当・SUS304・FKM、PFAまたはPTFE） ステンレス

5 プランジャばね SUS304 ステンレス

6 キックばね SUS304 ステンレス

7 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

8 シール NBR(FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

9 主弁組立 SUS303・SUS304・NBR（SUS303・SUS304・FKMまたはPTFE） ステンレス

10 シールリングセット SUS304・PTFE ステンレス・四フッ化エチレン樹脂

11 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

12 Ｏリング NBR（FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

APK11 ^Series

1

10 9 6 4 5 2

11 12 7 3

8

1 3

10 9 6 4 5

11 12 7 8

IN OUT

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

※1：接続口径がGおよびNPTネジの場合も 外形寸法は同じです。

※2：（）内寸法は、ボディ材質がステン レスの場合。

※1：接続口径がGおよびNPTネジの場合 も外形寸法は同じです。

●グロメットリード線タイプ APK11-15A・20A・25A-※2C

外形寸法図

●グロメットリード線タイプ APK11-8A・10A-※2C

形番 A B C D E F G

APK11-15A-※2C 71 27（29） 14.5 89 119.5 50 Rc1/2 APK11-20A-※2C 80 32（35） 17.5 93 126.5 60 Rc3/4 APK11-25A-※2C 90 41（45）21.5（22.5） 99 136.5（137.5） 71 Rc1

●オープンフレーム形リード線タイプ APK11-8A〜25A-※

オプション外形寸法図

●DIN端子箱付

APK11-8A〜25A-※

※共通寸法については上記のグロメットリード線タイプ外形寸法図をご参照ください。

APK11 ^Series

2E 2G 2H

3A 4A 5A

（）内寸法はG1/2

形番 H J K L M

APK11-8A・10A 23.5 65.5 54(53.5) 39(41) 22 APK11-15A・20A・25A 30 73 61.5(61) 39(41) 24

形番 H M N P

APK11-8A・10A 28 42 29 46

APK11-15A・20A・25A 34 46 33 56

957111.5

Rc3/8（10A） 23 Rc1/4（8A）

50

リード線長さ（300）

34.5

23.5 38

46

48

ＥＣＤ

（300）

Ａ 38 30

Ｇ ＦB

N

H M （300） P

ML

（G1/2）Pg11 φ9（10.5）

KJ 27.5 H

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

オプション外形寸法図

※共通寸法については298ページのグロメットリード線タイプ外形寸法図をご参照ください。

APK11 ^Series

●オープンフレーム形＋コンジット APK11-8A〜25A-※

●取付板

APK11-8A・10A-※※※

●オープンフレーム形＋ケーブルグランド APK11-8A〜25A-※

●オープンフレーム形＋HP端子箱 APK11-8A〜25A-※

形番 H N P Q R

APK11-8A・10A 28 29 46 103 72 APK11-15A・20A・25A 34 33 56 98 68

G H

形番 T

APK11-8A・10A 57(60) APK11-15A〜25A 59(62)

（）内寸法はＧ1/2 M

N 3 4 5

M N 3 4 5

D E F

B

3A 4A 5A

材質：鋼

亜鉛めっき処理

●DIN端子箱小形ランプ付+コンジット（G1/2）

APK11-8A〜25A-※ 2H H

28

φ9（A-15a）

φ10（A-15b）

φ11（A-15c）

3945

P 35

58

G1/2

45

H

R Q

N

CTC19（G1/2）

T

2 2-φ7 33.5

5030

（49）

G1/2

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

パイロットキック式2ポート電磁弁 マルチレックス

APK21 ^Series

● NC（通電時開）形

● 接続口径：Rc1

¹

/

⁴

〜Rc2、32〜50フランジ

● ピストン駆動式

※1：上記形番は基本の接続口径まで表示します。その他の組合せについては形番表示方法を参照してください。

※2：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。

※3：電圧変動範囲は定格電圧の±10％以内でご使用ください。

※4：低真空でご使用の場合は、OUTポート側を真空引きしてください。

注1：凍結のないこと。

注2：ただし空圧0.05〜0.7MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となりますのでご使用 にあたってはお問い合せください。

JIS記号 共通仕様

項 目 標準仕様 オプション仕様

使用流体 空気・低真空（1.33×10

³

Pa（abs））・水・灯油･油（20mm

²

/s以下） 蒸気

作動圧力差 MPa 0〜0.7（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。）

最高使用圧力 MPa 1

耐圧力（水圧にて）MPa 3.2

流体温度 ℃ −10〜60（注1） 5〜180

周囲温度 ℃ −10〜60

耐熱クラス クラス130（B） クラス180（H）

雰囲気 腐食性ガス、爆発性ガスのない場所

弁構造 パイロットキック式ポペット構造ピストン駆動

弁座漏れ（注2）cm

³

/min（ANR） 1以下（空気にて） 800以下（空気にて）

取付姿勢 コイルを上にした垂直姿勢に限定する

ボディ・シール材質 青銅・ニトリルゴム 青銅・PTFE

機種別仕様

項 目 接続 口径

オリ フィス 径(mm)

最低作動 圧力差 (MPa)

最高作動圧力差(MPa)

定格電圧

皮相電力(VA) 消費電力(W) 質量 空気 水・灯油 油(20mm

²

/s) 蒸気 保持時 起動時 AC (kg)

50/60Hz DC 機種形番 AC DC AC DC AC DC AC 50Hz 60Hz 50Hz 60Hz

APK21-32A Rc1

¹

/

4

35

0 0.7 0.6 0.7 0.6 0.5 0.5 0.7

AC100V50/60Hz AC200V50/60Hz DC12V DC24V DC48V DC100V

64 69 274 289 44/48 20 4.5

APK21-32F 32フランジ 8

APK21-40A Rc1

¹

/

2

43 5.5

APK21-40F 40フランジ 9

APK21-50A Rc2

53 7

APK21-50F 50フランジ 11.5

取付姿勢

IN OUT

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

APK21 ^Series

注1：凍結のないこと。

注2：ただし空圧0.05〜0.7MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となりますので ご使用にあたってはお問い合せください。

オプション仕様

シール材質 フッ素ゴム PTFE

コイル（耐熱クラス） クラス130（B） クラス180（H） クラス130（B） クラス180（H）

流体温度 ℃ 5〜60 5〜90 −10〜60（注1） 5〜180

周囲温度 ℃ −10〜60

弁座漏れ（注2）cm

³

/min（ANR） 1以下（空気にて） 800以下（空気にて）

流量特性

機種形番 接続口径 オリフィス径

(mm) Cv値 有効断面積

(mm

²

) APK21-32A Rc1

¹

/

4

35 25 460

APK21-32F 32フランジ

APK21-40A Rc1

¹

/

2

43 34 625

APK21-40F 40フランジ

APK21-50A Rc2

53 53 975

APK21-50F 50フランジ

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

形番表示方法

APK21 ^Series

※3

※1

※2 機種形番

ロ

ボディ･シール 材質組合せ

イ

ハ

ホ

ヘ

接続口径

コイルハウジング 定格電圧

ニ

その他オプション サージキラー付

記号 内容

イ

接続口径

32A

Rc1

¹

/

4

32F

32フランジ

40A

Rc1

¹

/

2

40F

40フランジ

50A

Rc2

50F

50フランジ

ロ

ボディ・シール材質組合せ

ボディ 弁シール Oリング 処理 備 考 0 ^標準 青銅

ニトリルゴム ニトリルゴム

−

空気・水・低真空・灯油・油（60℃まで）

B

オプション

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

C

PTFE フッ素ゴム（※3） 蒸気（4A、4M、4N選定時）

D ^{ステンレス}

ニトリルゴム ニトリルゴム 空気・水・低真空・灯油・油（60℃まで）

E

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

F

PTFE PTFE（※3） 蒸気（4A、4M、4N選定時）

H 青銅

ニトリルゴム ニトリルゴム

禁油処理

空気・水・低真空・灯油・油（60℃まで）

J

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

K

PTFE フッ素ゴム（※3） 蒸気（4A、4M、4N選定時）

L ^{ステンレス}

ニトリルゴム ニトリルゴム 空気・水・低真空・灯油・油（60℃まで）

M

フッ素ゴム フッ素ゴム 空気・低真空・灯油・油（4A、4M、4N選定時は90℃まで）

N

PTFE PTFE（※3） 蒸気（4A、4M、4N選定時）

材質組合せの参考情報につきましては、巻頭39ページをご覧ください。

ハ

〜

^ヘ

コイルハウジング・その他オプション・電圧等に つきましては、303ページをご覧ください。

AC100V S

H 3A 0 32A APK21

APK21-50F-B4MD-AC100V

機種名：APK21

●

^イ

^{接続口径 ：50フランジ}

●

^ロ

ボディ・シール材質組合せ

：ボディ-青銅、弁シール-フッ素ゴム

^{Oリング-フッ素ゴム}

●

^ハ

コイルハウジング：オープンフレーム形

（耐熱クラス180（H）コイル）

HP端子箱付（G1/2）

●

^ニ

その他オプション：ケーブルグランドA-15a

●

^ホ

^{サージキラー ：なし}

●

^ヘ

^定格電圧 ：AC100V50/60Hz 機種名：APK21

●

^イ

^{接続口径 ：32フランジ}

●

^ロ

ボディ・シール材質組合せ

：ボディ-青銅、弁シール-ニトリルゴム

Oリング-ニトリルゴム

●

^ハ

コイルハウジング：オープンフレーム形リード線

●

^ニ

●

^ホ

^：なし

●

^ヘ

^{定格電圧 ：DC24V} APK21-32F-03A-DC24V

〈形番表示例2〉

〈形番表示例1〉

●

^ロ

^{項について}

※1：相フランジはJISB2210の10Kフランジです。（本体には付属 しておりませんので、別途ご購入ください）

※2：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、

お問い合せください。

※3：弁シールPTFEで耐熱クラス180（H）コイルの組合せの場合は、

Oリングの材質は蒸気用フッ素ゴムになります。

形番選定にあたっての注意事項

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

ハ

〜

^ヘ

項は、記号が記入されている組合せが製作できます。

ただし、

^ニ

・

^ホ

項のオプションが不要な場合、無記号となります。

ハ

〜

^ヘ

項につきましては、下記注意事項をご覧ください。

ハ

コイルハウジング

^ニ

その他オプション

^{ホ ヘ}

定格電圧

内容

ケーブルグランド コンジット

^{サージキラー付}

（船用電線貫通金物） （電線管配管） 内容 A−15a A−15b A−15c G1/2

3A ^標準

オープン フレーム形

リード線（IP65相当）

H

S

AC100V、AC200V、

DC12V、DC24V、DC48V、DC100V

3M

オプション

HP端子箱付 （G1/2）

D E F

3N

HP端子箱ランプ付（G1/2） AC100V、AC200V、DC12V、DC24V、DC100V

4A

オープン

フレーム形

（耐熱クラス180（H））

リード線

H S

AC100V、AC200V

4M

HP端子箱付 （G1/2）

D E F 4N

HP端子箱ランプ付（G1/2）

5A

オープン フレーム形

（ダイオード内蔵）

リード線（IP65相当）

H

AC100V、AC200V

5M

HP端子箱付 （G1/2）

D E F

5N

HP端子箱ランプ付（G1/2）

3A4A 5A

●オープンフレーム形リード線300mm

●直接電線管配管用ネジCTC19内蔵

3M3N 4M 4N5M 5N

●オープンフレーム形HP端子箱

●4M、4N（耐熱クラス180（H））

●5M、5N（ダイオード内蔵）

H ●コンジット（G1/2）

コイル選定についての詳細は 250ページをご覧ください。

※5：ニ項は、D,E,F,Hのうち1つを選択してください。

※6：サージキラーはリード線コイルの場合は添付となり、端子箱付コイルの 場合は端子箱の中に取付けとなります。

※7：ダイオード内蔵コイルは、標準でサージキラーが内蔵されています。

※8：防錆対策として熱帯通過処理（防錆塗装）も対応いたしますので、お問 い合せください。

※4：5A、5M、5Nは、ダイオードによりAC電圧をDCに変換したコイル です。

※9：上記以外の電圧についてはお問い合せください。

※10：リード線長さは、標準：300m m以外に、500m m、1000m m、

2000mm、3000mmも対応いたしますので、お問い合せください。

●

^ハ

^{項について}

●

^ヘ

^{項について}

●

^ニ

^・ ●

^ホ

^{項について}

形番選定にあたっての注意事項

APK21 ^Series

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

外形寸法図

●オープンフレーム形リード線タイプ（Rcネジ込みタイプ）

APK21-32A・40A・50A-※

内部構造および部品リスト

●APK21-32A・40A・50A（AC） ●APK21-32A・40A・50A（DC・ダイオード内蔵）

●コンジットサイズ 薄鋼電線管ネジ JISB0204CTC19

●リード線

●コンジットサイズ 薄鋼電線管ネジ JISB0204CTC19

●リード線

APK21-32F・40F・50F-※3AのDC仕様のみ（F´）の寸法になります。

APK21-32A・40A・50A-※3AのDC仕様のみ（E´）の寸法になります。

●オープンフレーム形リード線タイプ(フランジタイプ) APK21-32F・40F・50F-※

（）内はオプション

※1：DCコイルまたはダイオード内蔵コイルの場合、シェーディングコイルは使用されません。

品番 部品名称 材質

1 コアー組立 SUS405相当・SUS316L･SUS403 ステンレス

2 シェーディングコイル※1 Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀）

3 コイル − −

4 プランジャ組立 SUS405相当・SUS304・C3604・NBR(SUS405相当・SUS304・FKM、PFAまたはPTFE） ステンレス

5 キックばね SUS304 ステンレス

6 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

7 シール NBR（FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

8 主弁組立 SUS303・SUS304・C3604・NBR（SUS303・SUS304・FKMまたはPTFE） ステンレス・黄銅(ステンレス）

9 シールリングセット SUS304・PTFE ステンレス・四フッ化エチレン樹脂

10 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物）

11 Ｏリング NBR（FKM、PTFE） 二トリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂）

形番 A B C D E E´ F G

APK21-32A-※□A 125 54 27 116.5 158.5 183.5 112 Rc1¹

/

4

APK21-40A-※□A 140 60 30 123.5 165.5 190.5 122 Rc1¹

/

2

APK21-50A-※□A 160 74 37 132.5 174.5 199.5 132 Rc2

形番 A B C D E F F´ G

APK21-32F-※□A 170 12 36（35） 135 116.5 158.5 183.5 100 APK21-40F-※□A 180 14 42 140 123.5 165.5 190.5 105 APK21-50F-※□A 180 14 53（52） 155 132.5 174.5 199.5 120

30/0.18（0.75mm

²

）

長さ 300mm

30/0.18（0.75mm

²

）

長さ 300mm

APK21 ^Series

3A 4A 3A

4A

()内寸法は、ボディ材質がステンレスの場合。

11 7

9

10 8 6 5 4 3 1

φG

φC 4-φ19

E F（F'）

61

Ａ B

φD

φ84

Ｅ（Ｅ'）Ｄ Ｃ

B Ｇ Ｆ Ａ

（300） （300）

φ84 61

50Hz 50Hz

60Hz 60Hz

白 白

赤 赤

黒 黒

OUT

OUT IN

IN

10 8 6 5 4 3 2 1

11 7

9

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末

●オープンフレーム形ダイオード内蔵リード線タイプ（フランジタイプ）

APK21-32F・40F・50F-※

●オープンフレーム形ダイオード内蔵リード線タイプ（Rcネジ込みタイプ）

APK21-32A・40A・50A-※

オプション外形寸法図

※共通寸法については304ページのオープンフレーム形リード線タイプ外形寸法図をご参照ください。

APK21 ^Series

5A 5A

形番 E'

APK21-32A-※5A 183.5 APK21-40A-※5A 190.5 APK21-50A-※5A 199.5

形番 F'

APK21-32F-※5A 183.5 APK21-40F-※5A 190.5 APK21-50F-※5A 199.5

AF AF

●オープンフレーム形＋ケーブルグランド APK21-32〜50-※

AF AF

●オープンフレーム形＋HP端子箱 APK21-32〜50-※ M

3 N 4 5

M N 3 4 5

D E F

AF A

A F

F A

〔〕内はAPK21-32〜50-※5タイプ 〔〕内はAPK21-32〜50-※5タイプ

F

AF AF

●オープンフレーム形＋コンジット APK21-32〜50-※H

〔〕内はAPK21-32〜50-※5タイプ

M

A

N

A F F

M N M

N

3A 4A 5A

F'

φ100 74

28

φ9（A-15a）

φ10（A-15b）

φ11（A-15c）

112〔120〕

84

ランプ

（Nのみ）

ランプ

（Nのみ）

G1/2 112〔120〕

45

81.5〔89.5〕

〔90〕

Ｇ1/2 77

Ｅ'

φ100

（300）

74 （300）

EXA FWD HNB

^/

G USB

^/

G FAB

/

G FGB

^/

G FVB FWB

^/

G FHB FLB AB AG AP

^・

ADAPK^・ ADK

ドライ エア用

EX

^防爆形 防爆形

HVB

^・

HVLS^AVB

・

NABLAD

^・

NAD

水用 関連

NP

^・

NAP

^・

NVP SNP CHB

^/

G MXB

^/

G

その他 バルブ

SWD

・

MWD

集塵用

CVE

^・

CVSECCH

^・

CPE

/

D

ライフ サイエンス ガス 燃焼 自動 散水 屋外 向け 特殊 流体 受注 生産品

巻末
