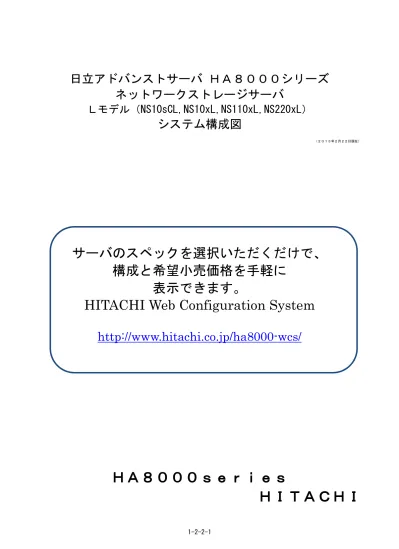

HA8000/NS10 SL,TL システム構成図

日立アドバンストサーバ

ＨＡ８０００シリーズ

ネットワークストレージサーバ

Ｌモデル（NS10sCL,NS10xL,NS110xL,NS220xL）

システム構成図

（２０１３年２月２２日現在）

サーバのスペックを選択いただくだけで、

構成と希望小売価格を手軽に

表示できます。

HITACHI Web Configuration System

http://www.hitachi.co.jp/ha8000-wcs/

ＨＡ８０００ｓｅｒｉｅｓ

＜他社所有商標に関する表示＞

・インテル,Intel,Pentium,Xeonは､アメリカ合衆国およびその他の国におけるIntel Corporationの商標または登録商標です。

・Microsoft,Windows,Internet Explorerは、米国およびその他の国における米国Microsoft Corp.の登録商標です。

・ARCserveは米国Computer Associates International,Inc.の登録商標です。

・VERITASは､米国Symantec Corporationの登録商標です。

・VERITAS Backup Execは､米国及びその他の国での米国Symantec Corporationの商品名称です。

・その他､記載されているｿﾌﾄｳｪｱおよびﾊｰﾄﾞｳｪｱの名称等は､一般に開発会社の商品名称または登録商標です。

商標について

http://www.hitachi.co.jp/products/it/server/portal/mark.html

＜断り書き＞

・本資料では､改良のため予告なしに内容について変更することがあります。

・本資料では､

Intel(R) Pentium(R) ﾌﾟﾛｾｯｻｰ G620をPentium G620に､

Intel(R) Pentium(R) ﾌﾟﾛｾｯｻｰ G850をPentium G850に､

Intel(R) Xeon(R) ﾌﾟﾛｾｯｻｰ E3-1220をXeon E3-1220に､

Intel(R) Xeon(R) ﾌﾟﾛｾｯｻｰ E5620をXeon E5620に､

Intel(R) Xeon(R) ﾌﾟﾛｾｯｻｰ E5649をXeon E5649に､

Microsoft(R) Windows(R) Storage Server 2008 R2 EnterpriseをWindows Storage Server 2008 R2 Enterpriseに､

Microsoft(R) Windows(R) Storage Server 2008 R2 StandardをWindows Storage Server 2008 R2 Standardに､

Microsoft(R) Windows(R) Storage Server 2008 R2 WorkgroupをWindows Storage Server 2008 R2 Workgroupに､

それぞれ略称致します。

・本資料に掲載の販売中の製品は､RoHS指令のrecast(2011/65/EU)[改正RoHS指令]で規定される特定有害物質の使用制限に対応して

います。尚､完売となりました一部の内蔵ﾃｰﾌﾟﾃﾞﾊﾞｲｽにおいては､改正RoHS指令で規定される特定有害物質の使用制限に対応して

おりません。2013.01.01.以降改正RoHS指令で規定される特定有害物質の使用制限に非対応の内蔵ﾃｰﾌﾟﾃﾞﾊﾞｲｽを搭載したｼｽﾃﾑ装置

は､改正RoHS指令で規定される特定有害物質の使用制限に非対応となります。

・本資料で使用の単位は､ Ｋ：１,０２４

ｋ：１０

３

Ｍ：１０

６

Ｇ：１０

９

Ｔ：１０

１２

_{で換算しています。}

「日立アドバンストサーバ HA8000 シリーズ システム構成図」に関するご注意

お問い合せ先

本製品のハードウェアについての技術的なお問い合わせは、ＨＣＡセンタでご回答いたしますので、

次のフリーダイアルにおかけください。受付担当がお問い合わせ内容を承り、

専門エンジニアが折り返し電話でお答えするコールバック方式をとらせていただきます。

ＨＣＡセンタ

＜フリーダイアル＞

０１２０－２５８０－９１

＜受付時間＞９：００～１２：００／１３：００～１７：００（土・日・祝日を除く）

●お願い

・質問内容をＦＡＸでお送りいただくこともありますので、ご協力をお願いいたします。

・ＨＣＡセンタでお答えできるのは、製品のハードウェアの機能や操作方法などです。

ＯＳや各言語によるユーザープログラムの技術支援は、除きます。

・明らかにハードウェア障害と思われる場合は、販売会社または保守会社にご連絡ください。

（２）ＨＡ８０００／ＮＳ１０ ＳＬ，ＴＬ [UPS内蔵ﾓﾃﾞﾙ]

HA8000/NS10SL［UPS 内蔵ﾓﾃﾞﾙ］

(ﾀﾜｰﾀｲﾌﾟ)

（筐体色：黒）

HA8000/NS10TL［UPS 内蔵ﾓﾃﾞﾙ］

(ﾀﾜｰﾀｲﾌﾟ)

（筐体色：黒）

モデル名

ＮＳ１０ ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]

ＮＳ１０ ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]

RAID(2.5 型 SAS2.0)ﾓﾃﾞﾙ

RAID(3.5 型ｼﾘｱﾙ ATAⅡ)ﾓﾃﾞﾙ

筐体タイプ

タワータイプ

ＣＰＵ（周波数）

Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850(2.90GHz),Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220(3.10GHz)

プロセッサー数(CPU ｺｱ数)

最小 1/最大 1(Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850:2,Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220:4)

キャッシュ

一次/1CPU

Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850:ﾃﾞｰﾀ 2x32KB+命令 2x32KB,

Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220:ﾃﾞｰﾀ 4x32KB+命令 4x32KB

メモリー

二次/1CPU

Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850:2x256KB,Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220:4x256KB

三次/1CPU

Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850:3MB,Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220:8MB

チップセット

Intel 社製 C204

システムバス（ＱＰＩ）周波数

*1

DMI(5GT/s)

メインメモリー

容量

最小:2GB/最大:16GB

スロット数

4

サポートメモリー容量

1GB(1GBx1),2GB(1GBx2),4GB(2GBx2),8GB(4GBx2)

仕様

DDR3 1333 Unbuffered DIMM(ECC 付き)

表示機能

アクセラレータ / ＶＲＡＭ

Emulex Pilot3[ｵﾝﾎﾞｰﾄﾞ]/32MB

表示解像度（表示色）

*2

640x480 ﾄﾞｯﾄ(1677 万色),800x600 ﾄﾞｯﾄ(1677 万色),1024x768 ﾄﾞｯﾄ(1677 万色),1280x1024 ﾄﾞｯﾄ(1677 万色)

ハードディスク

最大容量

RAID 5

4.2TB(600GBx8)

*4

6TB(2TBx4)

*4

(本体内蔵)

*3

サポート HDD 容量

HDD:146GB,300GB,450GB,600GB(2.5 型)/

_{SSD:64GB(2.5 型)}

250GB,500GB,1TB,2TB(3.5 型)

インタフェース

HDD:SAS2.0(6Gbps),SSD:ｼﾘｱﾙ ATAⅡ/300

ｼﾘｱﾙ ATAⅡ/300

回転数

10000r/min(146GB,300GB,450GB,600GB),

_{15000r/min(146GB)}

7200r/min

ホットプラグ/ホットスペア

ﾎｯﾄﾌﾟﾗｸﾞ対応/ﾎｯﾄｽﾍﾟｱ対応

ﾎｯﾄﾌﾟﾗｸﾞ対応/ﾎｯﾄｽﾍﾟｱ対応

ＲＡＩＤ

コントローラ

LSI 社製 MegaRAID SAS 9261-8i

(LSI SAS2108 ROC)

[PCI ﾎﾞｰﾄﾞ/PCI Express<x8>]

LSI 社製 MegaRAID SAS 9261-8i

(LSI SAS2108 ROC)

[PCI ﾎﾞｰﾄﾞ/PCI Express<x8>]

コントローラ

インタフェース

SAS2.0(6Gbps),ｼﾘｱﾙ ATAⅡ/300

ｼﾘｱﾙ ATAⅡ/300

チャネル数

8 ﾁｬﾈﾙ(HDD1 台/ﾁｬﾈﾙ)

8 ﾁｬﾈﾙ(HDD1 台/ﾁｬﾈﾙ)

キャッシュ容量

512MB(SDRAM/ECC)

512MB(SDRAM/ECC)

サポート RAID レベル

RAID 1,5,6,10

RAID 1,5,6,10

ＤＶＤ－ＲＯＭ

薄型,DVD-ROM:8 倍速/CD-ROM:24 倍速(ｼﾘｱﾙ ATA)x1 ﾄﾞﾗｲﾌﾞ(標準)

拡張ベイ

2.5 型（HDD 専用）

8

－

3.5 型（HDD 専用）

－

4

5 型（内蔵ﾊﾞｯﾃﾘ用）

内蔵ﾊﾞｯﾃﾘﾊﾟｯｸにて 1 ﾍﾞｲ占有

5 型（DVD-ROM 専用）

1

ＰＣＩスロット

PCI Express 2.0<x16>x1,PCI Express 2.0<x4>x2[NS10SL,TL ﾓﾃﾞﾙは RAID ﾎﾞｰﾄﾞで 1 ｽﾛｯﾄ占有],

_{32bit/33MHz(5V ｷｰ)x1[拡張ﾎﾞｰﾄﾞ搭載非ｻﾎﾟｰﾄ]}

標準インターフェイス

ﾃﾞｨｽﾌﾟﾚｲ(ﾐﾆ D-SUB15 ﾋﾟﾝ)x1,ｼﾘｱﾙ(D-SUB9 ﾋﾟﾝ)x1,USB(USB2.0)x6

[ﾌﾛﾝﾄ x2,ﾘｱ x4 (ﾀﾜｰﾀｲﾌﾟ:2 ﾎﾟｰﾄ<ｷｰﾎﾞｰﾄﾞ/ﾏｳｽ>にて占有)]/ﾗｯｸﾀｲﾌﾟ:(1 ﾎﾟｰﾄ<ｺﾝｿｰﾙ切替ﾕﾆｯﾄ>又は<ﾃﾞｨｽﾌﾟﾚｲ/ｷｰﾎﾞｰﾄﾞﾕﾆｯﾄ>にて占有)]

*5

ＬＡＮ

コントローラ

Broadcom 社製 BCM5718x1[ｵﾝﾎﾞｰﾄﾞ/PCI],MICREL 社製 KSZ8041RNLx1[ﾍﾞｰｽﾎﾞｰﾄﾞ管理ﾓｼﾞｭｰﾙ専用]

インタフェース

1000BASE-T/100BASE-TX/10BASE-Tx2(RJ-45),100BASE-TXx1(RJ-45)[ﾍﾞｰｽﾎﾞｰﾄﾞ管理ﾓｼﾞｭｰﾙ専用]

Wake On LAN 機能

ｻﾎﾟｰﾄ

*6

外形寸法

ﾀﾜｰﾀｲﾌﾟ:176(W)x482(D)x398(H)mm[ﾌﾛﾝﾄﾄﾞｱ非装着/突起物含む]

質量［標準値］

（()内は最大質量値）

約 16.6kg(18.6kg)

約 17.1kg(19.8kg)

電源

電圧

AC100V±10% 50/60Hz

電源コードプラグ形状(本数)

接地型 2 極差込ﾌﾟﾗｸﾞ(1 本)

冗長化電源

－

内蔵バッテリパック最大容量

410W

冗長ＦＡＮ

－

運用時消費電力

*7

/ 最大消費電力

107W/190W

106W/186W

最大消費電流

2.2A

2.1A

省エネ法(2011 年度)

区分

I

I

に基づく表示

エネルギー消費効率

*8

Intel

◯R

Pentium

◯R

ﾌﾟﾛｾｯｻｰ G850:0.98,Intel

◯R

Xeon

◯R

ﾌﾟﾛｾｯｻｰ E3-1220:0.55

ＶＣＣＩ基準

*9

/ 騒音

ｸﾗｽ A 情報技術装置 / 37dB 以下

*10

インストールＯＳ

Windows Storage Server 2008 R2 Standard

サポートＯＳ

Windows Storage Server 2008 R2 Standard

添付ソフトウェア

JP1/ServerConductor/Agent(Windows/Linux 版)[ｻｰﾊﾞ管理ﾂｰﾙ],

JP1/ServerConductor/AdvancedAgent(Windows/Linux 版)[ｻｰﾊﾞ管理ﾂｰﾙ],

JP1/ServerConductor/BladeServerManager[ｻｰﾊﾞ管理ﾂｰﾙ],HA8000 System Installer[簡易ｾｯﾄｱｯﾌﾟﾂｰﾙ],

MegaRAID Storage Manager[NS10SL,TL ﾓﾃﾞﾙ用ﾃﾞｨｽｸｱﾚｲ管理ﾂｰﾙ],ﾊｰﾄﾞｳｪｱ保守ｴｰｼﾞｪﾝﾄ(Windows),

ｼｽﾃﾑ情報採取ﾂｰﾙ,UPS 管理ｿﾌﾄ

主な添付品

*11

_{ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB),ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB),Recovery Media(DVD)}

電源ｹｰﾌﾞﾙ(2.5m),取扱説明書,HA8000 System Installer CD-ROM,

*1：Intel QuickPath Interconnect の略です。

*2：使用するディスプレイや OS の制限などにより、実際に設定できる解像度，表示色が異なる場合があります。 *3：ハードディスクの容量表記は、1TB=10004 Byte,1GB=10003 Byte 換算値です。1TB=10244 Byte,1GB=10243 Byte 換算のものとは表記上同容量でも、実容量は少なくなります。 *4：OS をインストールする論理ドライブについては、OS が認識できる最大 2.1TB(2199GB)を超えないよう LU(Logical Unit=論理ﾕﾆｯﾄ)分割を行う必要があります。 *5：全ての USB 機器の接続を保証するものではありません。 *6：JP1/SeverConductor/BladeServerManager を使用します。 *7：通常使用時の目安の値です。 *8：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能(GTOPS)で除したものです。 *9：情報処理装置等電波障害自主規制協議会基準。クラスＡ情報技術装置を家庭環境で使用すると、電波妨害を引き起こすことがあります。この場合には、使用者が適切な対策を講ずるよう要求されることがあります。 *10：ISO7779 に準拠した弊社測定値です。設置環境の温度やシステム装置の負荷状態により、本基準値を超えることがあります。設置環境や設置場所により運転音が大きいと感じられることがありますので、 一般事務所に設置する場合には環境や場所に十分注意して導入してください。 *11：キーボード，マウスはタワータイプのみ標準添付です。

ＨＡ８０００／ＮＳ１０ ＳＬ，ＴＬ ［UPS 内蔵ﾓﾃﾞﾙ］ システム装置 機器仕様

● 前面

Ａ：拡張ストレージベイ（5型）

内蔵バッテリパックが標準搭載されます。

Ｂ：拡張ストレージベイ（内蔵 DVD-ROM 専用）

内蔵 DVD-ROM ドライブが標準搭載されます。

Ｃ：HDD アクセスランプ［NS10SL ﾓﾃﾞﾙのみ］

点灯のしかたによって、ハードディスクキャニスタに搭載されたハードディスク の状態を示します。

Ｄ：HDD ステータスランプ［NS10TL ﾓﾃﾞﾙのみ］

点灯のしかたによって、ハードディスクキャニスタに搭載されたハードディスク の状態を示します。

Ｅ：拡張ストレージベイ（2.5 型）

［NS10SL ﾓﾃﾞﾙのみ］

内蔵ハードディスクを取り付けます。

Ｆ：拡張ストレージベイ（3.5 型）

［NS10TL ﾓﾃﾞﾙのみ］

内蔵ハードディスクを取り付けます。

Ｈ：USB コネクタ（ﾌﾛﾝﾄ）

オプションの USB メモリーなどの USB 対応機器を使用するときに接続します。

Ｉ：POWER ランプスイッチ（緑）

システム装置の電源を入・切するときに押します。

Ｊ：SERVICE ランプスイッチ（青）

SERVICE ランプスイッチを押すと点灯します。SERVICE ランプスイッチは目印などに 使用するために点灯させます。システム動作には影響しません。

Ｋ：RESET スイッチ

システム装置をハード的にリセット（再起動）するときに押します。

Ｌ：BUZZER STOP スイッチ

ブザーを止めるときに押します。

Ｍ：ERROR ランプ（橙）

ファンエラー,電源エラー及びその他のハードウェアエラーが発生した場合に点灯します。

Ｎ：ACCESS ランプ（緑）

内蔵ハードディスクにアクセスしているときに点灯します。

Ｏ：MAINTENANCE ランプ（緑）

システム装置の動作状態について、16 進数の 2 桁のコードを表示します。

●

_背面

Ａ：MAIN POWER スイッチ

Ｂ：電源コネクタ

Ｃ：シリアルインタフェースコネクタ（COM0）

Ｄ：ネットワークインタフェースコネクタ

LAN ケーブルを接続します。コネクタにあるステータスランプは次のとおりです。 上から順にネットワークインタフェースコネクタ 1，2 となります。

Ｅ：ディスプレイインタフェースコネクタ

Ｆ：USB コネクタ（ﾘｱ）

キーボード,マウスまたは USB 対応機器を接続します。また、USB 対応機器を接続します。

Ｇ：マネジメントインタフェースコネクタ

システム装置のリモートマネジメント機能を使用する場合に、管理用のシステムコンソール端末と LAN ケーブルで接続します。 コネクタにあるステータスランプは次のとおりです。

Ｈ：拡張スロット（PCI）

PCI Express 仕様のボードを 3 枚取り付けることができます。スロット番号は上から順に 4～1 となります。 拡張スロット(PCI)1 にディスクアレイコントローラボードが標準搭載されます。

ＨＡ８０００／ＮＳ１０ ＳＬ，ＴＬ

_{［UPS 内蔵ﾓﾃﾞﾙ］ システム装置 各部の機能と名称}

ﾄﾞｯﾄﾗﾝﾌﾟ

＜NS10SL,TL ﾓﾃﾞﾙ ﾀﾜｰﾀｲﾌﾟ＞

ﾘﾝｸﾗﾝﾌﾟ(緑) 点灯：100BASE-TX で HUB とのﾘﾝｸが確立 消灯：HUB とのﾘﾝｸが未確立 ｱｸﾃｨﾋﾞﾃｨﾗﾝﾌﾟ(緑) 点灯：HUB とのﾘﾝｸが確立 点滅：ﾃﾞｰﾀ送受信中 消灯：HUB とのﾘﾝｸが未確立 ﾘﾝｸﾗﾝﾌﾟ(橙または緑) 点灯：1000BASE-T で HUB とのﾘﾝｸが確立(橙点灯)* 100BASE-TX で HUB とのﾘﾝｸが確立(緑点灯)*

消灯：10BASE-T で HUB とのﾘﾝｸが確立または、HUB とのﾘﾝｸが未確立 ｱｸﾃｨﾋﾞﾃｨﾗﾝﾌﾟ(緑)

点灯：HUB とのﾘﾝｸが確立 点滅：ﾃﾞｰﾀ送受信中 消灯：HUB とのﾘﾝｸが未確立

システム装置［おまかせ安心モデル（５年）］カスタムモデル

①ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0）］おまかせ安心モデル（５年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-CCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-CENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

②ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ）］おまかせ安心モデル（５年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

_MegaRAID

LSI 社製

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-CCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-CENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

③ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（５年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*10)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-CCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-CENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

*10：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery/MegaRAID FastPath/MegaRAID CacheCade)を選択の上、 購入願います。(形名は「ＲＡＩＤ追加オプション」項参照願います。)

④ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ)

RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（５年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

ｺﾝﾄﾛｰﾗ

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*11)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-CCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-CENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *11：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

システム装置［おまかせ安心モデル（４年）］カスタムモデル

①ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)］おまかせ安心モデル（４年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*20)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-BCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-BENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *20：おまかせ安心モデル(４年)の５年目に適用します。

②ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ）］おまかせ安心モデル（４年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*20)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

_MegaRAID

LSI 社製

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-BCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-BENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *20：おまかせ安心モデル(４年)の５年目に適用します。

③ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)

RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（４年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

ｺﾝﾄﾛｰﾗ

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*20)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*10)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-BCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-BENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

*10：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery/MegaRAID FastPath/MegaRAID CacheCade)を選択の上、 購入願います。(形名は「ＲＡＩＤ追加オプション」項参照願います。)

*20：おまかせ安心モデル(４年)の５年目に適用します。

④ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ)

RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（４年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*20)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*11)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-BCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-BENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *11：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。 *20：おまかせ安心モデル(４年)の５年目に適用します。

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

システム装置［おまかせ安心モデル（３年）］カスタムモデル

①ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)］おまかせ安心モデル（３年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-ACNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-AENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

②ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ）］おまかせ安心モデル（３年）／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

_MegaRAID

LSI 社製

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-ACNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-AENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

③ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)

RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（３年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

ｺﾝﾄﾛｰﾗ

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*10)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-ACNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-AENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

*10：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery/MegaRAID FastPath/MegaRAID CacheCade)を選択の上、 購入願います。(形名は「ＲＡＩＤ追加オプション」項参照願います。)

*23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

④ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ)

RAID 追加機能ｻﾎﾟｰﾄ用］おまかせ安心モデル（３年）

／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*11)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-ACNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-AENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *11：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

システム装置［標準モデル］カスタムモデル

①ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)］標準モデル／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-UCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-UENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

②ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ）］標準モデル／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

ｺﾝﾄﾛｰﾗ

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

_MegaRAID

LSI 社製

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-UCNNKAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-UENNKAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

③ＨＡ８０００/ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(2.5 型 SAS2.0)

RAID 追加機能ｻﾎﾟｰﾄ用］標準モデル／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

SAS2.0/ ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*10)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10SL-UCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10SL-UENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。

*10：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery/MegaRAID FastPath/MegaRAID CacheCade)を選択の上、 購入願います。(形名は「ＲＡＩＤ追加オプション」項参照願います。)

*23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

④ＨＡ８０００/ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]［ＲＡＩＤ(3.5 型ｼﾘｱﾙ ATAⅡ)

RAID 追加機能ｻﾎﾟｰﾄ用］標準モデル／タワータイプ

ﾓﾃﾞﾙ

ﾌﾟﾛｾｯｻｰ

ﾃﾞｨｽｸｱﾚｲ

_{ｺﾝﾄﾛｰﾗ}

内蔵 RAID

ﾒﾓﾘｰ

DVD-ROM

ｾｯﾄ形名

希望小売価格

保守料(月額) (*23)

維持保守

出張修理

Windows Storage

Server 2008 R2

Standard

ﾌﾟﾚｲﾝｽﾄｰﾙﾓﾃﾞﾙ

Xeon E3-1220

x1CPU (3.10GHz/4x256KB/8MB)

LSI 社製

MegaRAID

SAS 9261-8i

(LSI SAS2108 ROC)

ｼﾘｱﾙ ATAⅡ I/F

RAID 追加

機能ｻﾎﾟｰﾄ用

(*11)

選択

(*2)(*3)

選択

(*1)

DVD-ROM

(8 倍速)

GQNT10TL-UCNNFAG

完売しました｡

Pentium G850

x1CPU (2.90GHz/2x256KB/3MB)

GQNT10TL-UENNFAG

各モデル共通仕様 標準搭載品 1000BASE-Tx2 標準添付品 ｷｰﾎﾞｰﾄﾞ(109 ｷｰ,USB)，ﾏｳｽ(光学式ﾎｲｰﾙﾏｳｽ,USB), _{JP1/ServerConductor/Agent(Windows/Linux),JP1/ServerConductor/AdvancedAgent(Windows/Linux),JP1/ServerConductor/BladeServerManager/UPS 管理ｿﾌﾄ} *1：メモリーボードは、搭載必須製品です。必要なメモリーボード(純正品)を選択の上、購入願います。 *2：内蔵ハードディスクは、搭載必須製品です。必要な内蔵ハードディスク(純正品)を選択の上、購入願います。 *3：標準のＲＡＩＤレベルは、ＲＡＩＤ５です。ＲＡＩＤレベル１,６,１０を選択の場合、別途ＲＡＩＤ設定サービス(SD-41A1-N10G)を購入願います。 *11：ＲＡＩＤ追加機能サポート用モデルは、ＲＡＩＤ追加機能オプションが必須オプションとなります。ＲＡＩＤ追加機能オプション(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。 *23：おまかせ安心モデル(３年)の４年目以降，標準１年無償保証製品の２年目以降に適用します。(標準 1 年無償保証製品の 1 年目の維持保守適用はｱｯﾌﾟｸﾞﾚｰﾄﾞ保守ｻｰﾋﾞｽ(有償)にて対応)

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

・[ｶｽﾀﾑ]はカスタムメイド対象製品です。

システム装置本体Ｉ／Ｆ＆スロット

□

１ ディスプレイインタフェース

□

２ キーボードインタフェース

□

３ マウスインタフェース

□

４ シリアルインタフェース（COM1）

□

５ シリアルインタフェース（COM2）

□

６ パラレルインタフェース

□

７ ＳＣＳＩインタフェース

□

８ ネットワークインタフェース

□

９ プロセッサースロット

□

10 メモリースロット

□

11 拡張スロット

□

12 拡張ストレージベイ

□

13 電源スロット

□

14 ＩＤＥインタフェース

□

15 ＦＤＤインタフェース

□

16 ＵＳＢインタフェース

□

17 ＩＰＭＩインタフェース （凡例） ◇：同時接続〔搭載〕可 ○：選択接続〔搭載〕のみ

NS10 SL

NS10 TL

プロセッサー

※ HA8000/NS10 にはプロセッサーの増設はできません。

又、仕様の異なるプロセッサーへの入替えはできません。

プロセッサー 〔Pentium G850 (2.90GHz/L2 ｷｬｯｼｭ 2x256KB/L3 ｷｬｯｼｭ 3MB)〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に１個標準搭載されます。 プロセッサー 〔Xeon E3-1220 (3.10GHz/L2 ｷｬｯｼｭ 4x256KB/L3 ｷｬｯｼｭ 8MB)〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に１個標準搭載されます。 選択

ﾌﾟﾛｾｯｻｰｽﾛｯﾄ 1

９

９

－メモリー搭載条件表－

＜ＨＡ８０００／ＮＳ１０ ＳＬ，ＴＬ[UPS 内蔵ﾓﾃﾞﾙ]＞

・トータルメモリー容量は、2GB 以上の構成をサポートします。必ず 2GB 以上のメモリーボードを搭載願います。

・メモリーボードは容量の大きいものから優先搭載します。

・２枚構成のメモリーボード（2GB,4GB,8GB）搭載時は、メモリースロット２，４へ実装します。

（増設時はメモリースロット１，３へ実装）

【実装条件(搭載順序)】

メモリーボード 容量 メモリースロット １ ２ ３ ４ 2GB ② ① ② ① 4GB ② ① ② ① 8GB ② ① ② ①

・２枚構成メモリーボード（2GB,4GB,8GB）と 1 枚構成メモリーボード（1GB）の混在搭載時は、下記メモリースロットへ搭載します。

【実装条件(搭載位置)】

メモリーボード 搭載枚数 メモリースロット １ ２ ３ ４ 1 枚 ― ○ (*1) ― ― 2 枚 ― ○ (*2) ― ○ (*2) 3 枚 ○ (*1) ○ (*2) ― ○ (*2) 4 枚 ○ (*3) ○ (*2) ○ (*3) ○ (*2) *1:1GB ﾒﾓﾘｰﾎﾞﾄﾞのみ搭載可 *2:ﾒﾓﾘｰｽﾛｯﾄ 2,4 は、同一容量のﾒﾓﾘｰﾎﾞﾄﾞを搭載 *3:ﾒﾓﾘｰｽﾛｯﾄ 1,3 は、同一容量のﾒﾓﾘｰﾎﾞﾄﾞを搭載

・ユーザによるメモリーボードの現地増設作業は非サポートとなります。

（内蔵 UPS を搭載することで装置内部に危険エネルギー部が数多く発生し、万一触れると危険ですので、ユーザでの内蔵オプション増設は

できません。

）

メモリーボード 〔1GB(1GBx1):DDR3 SDRAM〕 (GQ-MJ701G2UEX)[ｶｽﾀﾑ] (GQ-MJ701G2U) ・本ボードはメモリースロットを 1 個使用します。 メモリーボード 〔2GB(1GBx2):DDR3 SDRAM〕 (GQ-MJ702G2UEX)[ｶｽﾀﾑ] (GQ-MJ702G2U) ・本ボードはメモリースロットを 2 個使用します。 メモリーボード 〔4GB(2GBx2):DDR3 SDRAM〕 (GQ-MJ704G2UEX)[ｶｽﾀﾑ] (GQ-MJ704G2U) ・本ボードはメモリースロットを 2 個使用します。 メモリーボード 〔8GB(4GBx2):DDR3 SDRAM〕 (GQ-MJ708G2UEX)[ｶｽﾀﾑ] (GQ-MJ708G2U) ・本ボードはメモリースロットを 2 個使用します。

メモリー

ﾒﾓﾘｰｽﾛｯﾄ 1～4

メモリーは、搭載必須製品です。 必要なメモリーボードを選択 の上、購入願います。

10

10

選択

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

NS10 SL

NS10 TL

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

各種インタフェース

USB ｲﾝﾀﾌｪｰｽ(Rear)

ＵＳＢ機器

16

16

USB ｲﾝﾀﾌｪｰｽ(Rear)

ＵＳＢ機器

16

16

USB ｲﾝﾀﾌｪｰｽ(Rear)

マウス 〔光学式ﾎｲｰﾙﾏｳｽ,USB〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準添付されます。

16

16

選択

2.3 コンソール切替ユニット＜タワータイプ用＞へ

USB ｲﾝﾀﾌｪｰｽ(Rear)

キーボード 〔109 ｷｰ配列,USB〕

(ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準添付されます。

16

16

選択

2.3 コンソール切替ユニット＜タワータイプ用＞へ

USB ｲﾝﾀﾌｪｰｽ(Front)

ＵＳＢ機器

16

16

USB ｲﾝﾀﾌｪｰｽ(Front)

_{2.2 ＵＳＢメモリーへ}

16

16

内部シリアルＡＴＡケーブル (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準添付されます。

ｼﾘｱﾙ ATA ｲﾝﾀﾌｪｰｽ

内蔵デバイス(ｃ)

14

14

ﾏﾈｼﾞﾒﾝﾄｲﾝﾀﾌｪｰｽ

UTP ｶﾃｺﾞﾘ 5,5 ｴﾝﾊﾝｽ (100BASE-TX) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

システムコンソール端末へ

８

８

ﾈｯﾄﾜｰｸｲﾝﾀﾌｪｰｽ 1

選択 UTP ｶﾃｺﾞﾘ 5,5 ｴﾝﾊﾝｽ (100BASE-TX) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照) UTP ｶﾃｺﾞﾘ 5 ｴﾝﾊﾝｽ (1000BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

2.4 スイッチングＨＵＢへ

2.4 スイッチングＨＵＢへ

８

８

UTP ｶﾃｺﾞﾘ 3,4,5,5 ｴﾝﾊﾝｽ (10BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

2.4 スイッチングＨＵＢへ

ﾈｯﾄﾜｰｸｲﾝﾀﾌｪｰｽ 2

選択 UTP ｶﾃｺﾞﾘ 5,5 ｴﾝﾊﾝｽ (100BASE-TX) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照) UTP ｶﾃｺﾞﾘ 5 ｴﾝﾊﾝｽ (1000BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

2.4 スイッチングＨＵＢへ

2.4 スイッチングＨＵＢへ

８

８

UTP ｶﾃｺﾞﾘ 3,4,5,5 ｴﾝﾊﾝｽ (10BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

2.4 スイッチングＨＵＢへ

ｼﾘｱﾙｲﾝﾀﾌｪｰｽ(COM0)

_{ＲＳ２３２Ｃ機器}

４

４

ﾃﾞｨｽﾌﾟﾚｲｲﾝﾀﾌｪｰｽ

_{2.1 ディスプレイ装置へ}

１

１

選択

2.3 コンソール切替ユニット＜タワータイプ用＞へ

ｼﾘｱﾙｲﾝﾀﾌｪｰｽ(COM1)

_{内蔵バッテリパック(ｂ)}

４

４

内蔵ＲＳ２３２Ｃケーブル (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準添付されます。

NS10 SL

NS10 TL

・[ｶｽﾀﾑ]はカスタムメイド対象製品です。

拡張ボード

※ 各拡張ボードは同時選択可能ですが、搭載条件があります。

搭載条件表を合わせてご参照下さい。

ディスクアレイコントローラボード ※ 〔PCI Express,SAS,8port〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。

内蔵デバイス(ａ２)

内部シリアルＡＴＡケーブル (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。 拡張ｽﾛｯﾄ (PCI) 1

11

※ RAID 追加機能ｻﾎﾟｰﾄ用ﾓﾃﾞﾙの場合､RAID 追加機能が必須ｵﾌﾟｼｮﾝとなります。 RAID 追加機能ｵﾌﾟｼｮﾝ(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。 ディスクアレイコントローラボード ※ 〔PCI Express,SAS,8port〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。

内蔵デバイス(ａ１)

内部ＳＡＳケーブル (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。 拡張ｽﾛｯﾄ (PCI) 1

11

※ RAID 追加機能ｻﾎﾟｰﾄ用ﾓﾃﾞﾙの場合､RAID 追加機能が必須ｵﾌﾟｼｮﾝとなります。 RAID 追加機能ｵﾌﾟｼｮﾝ(MegaRAID Recovery)[GQS-VSS7B3H0EX]を購入願います。

UTP ｶﾃｺﾞﾘ 5 ｴﾝﾊﾝｽ (1000BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照) UTP ｶﾃｺﾞﾘ 5 ｴﾝﾊﾝｽ (1000BASE-T) ([2.4 ｽｲｯﾁﾝｸﾞ HUB]参照)

2.4 スイッチングＨＵＢへ

2.4 スイッチングＨＵＢへ

ＬＡＮボード 〔PCI Express,1000BASE-T,2port〕 (GQ-CN7721EX)[ｶｽﾀﾑ] (GQ-CN7721) 同時

11

11

拡張ｽﾛｯﾄ (PCI) 2～3

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

－拡張ボード搭載条件表－

・拡張ボードの搭載位置および最大搭載枚数については、下表のとおりです。

・ユーザによる拡張ボードの現地増設作業は非サポートとなります。

（内蔵 UPS を搭載することで装置内部に危険エネルギー部が数多く発生し、万一触れると危険ですので、ユーザでの内蔵オプション増設はできません。

）

＜ＨＡ８０００／ＮＳ１０ＳＬ[UPS 内蔵ﾓﾃﾞﾙ][RAID(2.5 型 SAS2.0)]ﾓﾃﾞﾙ＞

品名 形名 拡張 ﾎﾞｰﾄﾞ 優先順位 最大 搭載 枚数 拡張スロット PCI (凡例)●:標準搭載

PCI Express2.0 32bit/33MHz ①:搭載可(搭載優先順位)

4 ﾚｰﾝ 4 ﾚｰﾝ 16 ﾚｰﾝ 5V ｷｰ ×:搭載不可 ｽﾀﾝﾀﾞｰﾄﾞ[ﾊｰﾌｻｲｽﾞ] 1 2 3 4 (*1) ディスクアレイコントローラボード ｵﾌﾟｼｮﾝ形名なし － 1 ● × × × ＬＡＮボード(1000BASE-T,2port) GQ-CN7721EX _GQ-CN7721 [4] 2 × ① ② × *1:PCIｽﾛｯﾄ4への拡張ﾎﾞｰﾄﾞ搭載は､ｻﾎﾟｰﾄしておりません。

＜ＨＡ８０００／ＮＳ１０ＴＬ[UPS 内蔵ﾓﾃﾞﾙ][RAID(3.5 型ｼﾘｱﾙ ATAⅡ)]ﾓﾃﾞﾙ＞

品名 形名 拡張 ﾎﾞｰﾄﾞ 優先順位 最大 搭載 枚数 拡張スロット PCI (凡例)●:標準搭載

PCI Express2.0 32bit/33MHz ①:搭載可(搭載優先順位)

4 ﾚｰﾝ 4 ﾚｰﾝ 16 ﾚｰﾝ 5V ｷｰ ×:搭載不可 ｽﾀﾝﾀﾞｰﾄﾞ[ﾊｰﾌｻｲｽﾞ] 1 2 3 4 (*1) ディスクアレイコントローラボード ｵﾌﾟｼｮﾝ形名なし － 1 ● × × × ＬＡＮボード(1000BASE-T,2port) GQ-CN7721EX GQ-CN7721 [4] 2 × ① ② × *1:PCIｽﾛｯﾄ4への拡張ﾎﾞｰﾄﾞ搭載は､ｻﾎﾟｰﾄしておりません。

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

NS10 SL

NS10 TL

・[ｶｽﾀﾑ]はカスタムメイド対象製品です。

内蔵デバイス

※搭載条件については搭載条件表をご参照下さい。

また、バックアップデバイスに必要なソフトについては［７．システム構成上の注意事項］をご参照下さい。

拡張ｽﾄﾚｰｼﾞﾍﾞｲ 2.5 型 1～8

（ａ１）

12

内蔵ハードディスクは、搭載必須製品です。 必要な内蔵ハードディスクを選択の上、 購入願います。 ＜ご注意＞ ・内蔵ハードディスク増設時には、必ず 保守サービス会社によるオプション増設 サービスをご利用願います。 ・同一装置内へ 10000r/min 内蔵ハード ディスクと 15000r/min 内蔵ハード ディスクの混在搭載は出来ません。 内蔵ハードディスク 〔146GB,SAS2.0(10000r/min),2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH7146NALEX/RX)[ｶｽﾀﾑ] (GQ-UH7146NAL) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔300GB,SAS2.0(10000r/min),2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH7300NALEX/RX)[ｶｽﾀﾑ] (GQ-UH7300NAL) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔450GB,SAS2.0(10000r/min),2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH7450NALEX/RX)[ｶｽﾀﾑ] (GQ-UH7450NAL) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔600GB,SAS2.0(10000r/min),2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH7600NALEX/RX)[ｶｽﾀﾑ] (GQ-UH7600NAL) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 選択 選択 内蔵ハードディスク 〔146GB,SAS2.0(15000r/min),2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH7146PALEX/RX)[ｶｽﾀﾑ] (GQ-UH7146PAL) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ＳＳＤ 〔64GB,ｼﾘｱﾙ ATAⅡ,2.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH70647GEX/CEX/RX)[ｶｽﾀﾑ] (GQ-UH70647G)

・GQ-UHxxxxxxCEX は RAID 追加機能(MegaRAID CacheCade)用ｶｽﾀﾑ対応品です。 CacheCade 論理ﾄﾞﾗｲﾌﾞ設定可能数は､ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ毎に 1 つです。 CacheCade 論理ﾄﾞﾗｲﾌﾞｻｲｽﾞは､512GB 未満に設定願います。 (512GB 以上の論理ﾄﾞﾗｲﾌﾞｻｲｽﾞは非ｻﾎﾟｰﾄです｡) ・GQ-UHxxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。

・RAID 追加機能ｻﾎﾟｰﾄ用ﾓﾃﾞﾙの場合､内蔵 SSD 搭載時使用可能な RAID 追加機能 (MegaRAID FastPath/MegaRAID CacheCade)を選択時､対応する RAID 追加機能 ｵﾌﾟｼｮﾝの購入が必要です。尚､RAID 追加機能ｵﾌﾟｼｮﾝは､必須ｵﾌﾟｼｮﾝです。 (形名は､｢RAID 追加機能ｵﾌﾟｼｮﾝ｣項を参照願います｡) 同時 内蔵ハードディスク 〔250GB,ｼﾘｱﾙ ATAⅡ(7200r/min),3.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH72505AEX/RX)[ｶｽﾀﾑ] (GQ-UH72505A) ・GQ-UHxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔500GB,ｼﾘｱﾙ ATAⅡ(7200r/min),3.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH75005AEX/RX)[ｶｽﾀﾑ] (GQ-UH75005A) ・GQ-UHxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔1TB,ｼﾘｱﾙ ATAⅡ(7200r/min),3.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH710005AEX/RX)[ｶｽﾀﾑ] (GQ-UH710005A) ・GQ-UHxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 内蔵ハードディスク 〔2TB,ｼﾘｱﾙ ATAⅡ(7200r/min),3.5 型,ﾎｯﾄﾌﾟﾗｸﾞ対応〕 (GQ-UH720005AEX/RX)[ｶｽﾀﾑ] (GQ-UH720005A) ・GQ-UHxxxxxRX はﾘｻﾞｰﾌﾞﾃﾞｨｽｸ用ｶｽﾀﾑ対応品です。 拡張ｽﾄﾚｰｼﾞﾍﾞｲ 3.5 型 1～4

(ａ２)

12

内蔵ハードディスクは、搭載必須製品です。 必要な内蔵ハードディスクを選択の上、 購入願います。 ＜ご注意＞ ・内蔵ハードディスク増設時には、必ず 保守サービス会社によるオプション増設 サービスをご利用願います。 選択 内蔵ＤＶＤ－ＲＯＭ 〔DVD-ROM:8 倍速/CD-ROM:24 倍速〕 (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。 拡張ｽﾄﾚｰｼﾞﾍﾞｲ(DVD-ROM 専用)

（ｃ）

12

12

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞

NS10 SL

NS10 TL

・[ｶｽﾀﾑ]はカスタムメイド対象製品です。

内蔵バッテリパック (ｵﾌﾟｼｮﾝ形名なし) ・システム装置に標準搭載されます。 拡張ｽﾄﾚｰｼﾞﾍﾞｲ 5 型

（ｂ）

12

12

システム装置

プロセッサー

メモリー

各種インタフェース

拡張ボード

内蔵デバイス

･ディスプレイ装置， ･スイッチングＨＵＢ等 <外付けオプション編＞へ

＜システム装置および内蔵オプション編＞
