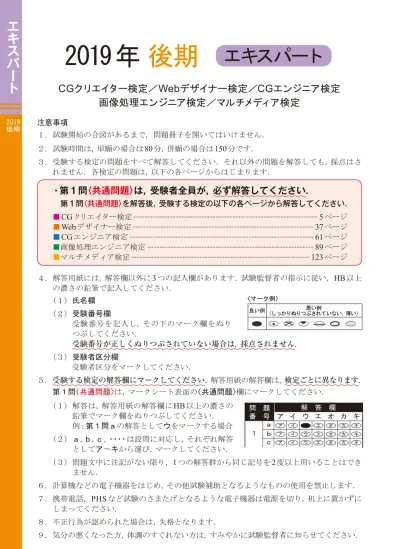

・第１問〈共通問題〉は，受験者全員が，必ず解答してください．

(1)

注意事項

１. 試験開始の合図があるまで，問題冊子を開いてはいけません．

２. 試験時間は，単願の場合は80分，併願の場合は150分です．

３. 受験する検定の問題をすべて解答してください．それ以外の問題を解答しても，採点はされません．各検定の問題は，以下の各ページからはじまります．

・第１問〈共通問題〉は，受験者全員が，必ず解答してください．

　第１問〈共通問題〉を解答後，受験する検定の以下の各ページから解答してください．

■CGクリエイター検定 5ページ

■Webデザイナー検定 37ページ

■CGエンジニア検定 61ページ

■画像処理エンジニア検定 89ページ

■マルチメディア検定 123ページ

４. 解答用紙には，解答欄以外に3つの記入欄があります．試験監督者の指示に従い，HB以上の濃さの鉛筆で記入してください．

（１）氏名欄

（２）受験番号欄

受験番号を記入し，その下のマーク欄をぬりつぶしてください．

受験番号が正しくぬりつぶされていない場合は，採点されません．

（３）受験者区分欄

受験者区分をマークしてください．

５. 受験する検定の解答欄にマークしてください．解答用紙の解答欄は，検定ごとに異なります．

第１問〈共通問題〉は，マークシート表面の〈共通問題〉欄にマークしてください．

（１）解答は，解答用紙の解答欄にHB以上の濃さの鉛筆でマーク欄をぬりつぶしてください．

例：第１問ａの解答としてウをマークする場合

（２）ａ，ｂ，ｃ，・・・・は設問に対応し，それぞれ解答

問題番号

解　答　欄

ａｂ１

アイウエオカキ

アイウエオカキ良い例

〈マーク例〉

悪い例

（しっかりぬりつぶされていない，薄い）

CG クリエイター検定／ Web デザイナー検定／ CG エンジニア検定画像処理エンジニア検定／マルチメディア検定

エキスパート

2019 後期

2019年後期

エキスパート

(2)

エキスパート

共通問題

問題数 1 問問題番号第 1 問〈共通問題〉

CGクリエイター検定 Webデザイナー検定 CGエンジニア検定画像処理エンジニア検定マルチメディア検定

注意事項

第１問〈共通問題〉は，受験者全員が，必ず解答すること．

解答用紙の解答欄は，検定ごとに異なります．注意して解答すること．

(3)

第１問〈共通問題〉

以下は，知的財産権に関する問題である．（１）～（４）の問いに最も適するものを解答群から選び，記号で答えよ．

（１）著作権法に関する説明として，正しいものはどれか．

【解答群】

ア．

著作隣接権は，著作物の創作者に認められる権利である．

イ．

著作権の保護期間は，著作物の種類により異なる．

ウ．

著作権の侵害は，刑事罰の対象になることはない．

エ．

著作権は，権利を得る手続きとして，文化庁に登録申請する必要がある．

（２）

A

氏は，自作のイラストを自分のブログに掲載したところ，インターネットのまとめサイトに無断で転載された．まとめサイトはキュレーションサイトともよび，インターネット上の情報を収集し，再編集して表示するサイトを指す．また，無断転載は，

A

氏のイラストの画像自体をまとめサイトのサーバにアップロードされることで行われたものとする．まとめサイトが侵害した

A

氏の著作権はどれか．

【解答群】

ア．意匠権と上映権イ．実用新案権と商標権ウ．複製権と公衆送信権エ．送信可能化権と公表権　

（３）コンピュータプログラムの法的保護に関する説明として，正しいものはどれか．

【解答群】

ア．

コンピュータプログラムは，著作物として著作権法で保護されることはない．

イ．

コンピュータプログラムによって生成された，コンピュータグラフィックス（

CG

）による絵画は，意匠であるため，意匠権を取得することができる．

ウ．

コンピュータプログラムを作成するために，新しいプログラム言語を開発したとしても，そのプログラム言語については著作権法によって保護されることはない．

エ．

コンピュータプログラムを開発する場合，他者が考案したアルゴリズムを利用するとき

注意事項 　第１問〈共通問題〉は，受験者全員が，必ず解答すること．

(4)

共通問題CGクリエイター検定Webデザイナー検定CGエンジニア検定画像処理エンジニア検定マルチメディア検定

（４）不正競争防止法に関する説明として，適切でないものはどれか．

【解答群】

ア．

顧客データなどを不正に入手し，使用する行為を規制する法律である．

イ．

発売から

10

年以内の他人の物品の構造を模倣する行為を規制する法律である．

ウ．

著名なブランドを，許諾なく勝手に使用する行為を規制する法律である．

エ．

不正競争防止法は，著作物や発明などのように権利を付与して保護を図るものではない．

注意事項

第１問〈共通問題〉を解答後，受験する検定の以下の各ページから解答すること．

■CGクリエイター検定 5ページ

■Webデザイナー検定 37ページ

■CGエンジニア検定 61ページ

■画像処理エンジニア検定 89ページ

■マルチメディア検定 123ページ

(5)

問題数問題番号

10 問第 1 問〈共通問題〉／第 2 問～第 10 問

エキスパート

CGクリエイター検定

(6)

第２問

以下は，モデリングに関する問題である．

ａ～ｄの問いに最も適するものを解答群から選び，

記号で答えよ．

ａ．

ポリゴンで立方体を作成し，

6

面を別々の色で塗り分けた．

図１は表裏両面をレンダリング

したもので，

図２は表のみをレンダリングしたものである．図３～図５はこの立方体をX, Y, Z

軸のうちいずれかで

180°回転し，表のみをレンダリングしたものである．図３～図５は，

それぞれどの軸で回転させたものか．

図１図２

図３図４図５

【解答群】

図３図４図５

ア X

軸

Y

軸

Z

軸

イ X

軸

Z

軸

Y

軸

ウ Y

軸

X

軸

Z

軸

エ Y

軸

Z

軸

X

軸

オ Z

軸

X

軸

Y

軸

カ Z

軸

Y

軸

X

軸

注意事項 　CGクリエイター検定は，第１問〈共通問題〉と第２問～第10問を解答すること．

(7)

CGクリエイター検定

ｂ．

以下の文章は，

図６のモデルの制作方法について述べたものである．文章中の

に適するものの組み合わせはどれか．

図９のA

には

①

のポリゴンモデルを，

B

には

②

のポリゴンモデルを配置し，ブーリアン演算で

A

と

B

の

③

を適用し，でき上がったポリゴンモデルに対してサブディビジョンサーフェスによる再分割を

3

回行った．なお，クリース（

Crease

）の設定は行っていないものとする．

図６

図７図８図９

【解答群】

① ② ③

ア図７図８

和

イ図８図７

和

ウ図７図８

差

エ図８図７

差

(8)

ｃ．図１０は接続された3

次ベジエ曲線である．このうち

1

つの制御点（図中の

^①

）を図中の赤い矢印方向に動かし，そのあと，緑色の縦線を軸に，回転のスイープを行った．制御点を動かすことで変形する曲線の範囲と，でき上がった回転体の組み合わせとして，適切なものはどれか．なお，

図１１

～図１３の変形する曲線の範囲は赤色で示されている部分とする．

1

図１０

図１１図１２図１３

図１４図１５

(9)

【解答群】

変形範囲回転体

ア図１１図１４

イ図１２図１５

ウ図１３図１４

エ図１１図１５

オ図１２図１４

カ図１３図１５

ｄ．図１６の円筒形のポリゴンモデルに，図１７のテクスチャ画像を貼り付けて図１８の結果を得

た．この作成方法として，適切なものはどれか．なお，回転の正方向は，各軸の正方向から原点を見たときに反時計まわり（左まわり）とする．

図１６図１７図１８

【解答群】

ア．図１６

のモデルを

Z

軸を中心に

45°回転し，Z

方向の平行投影のマッピングを行ったあと，モデルを

Z

軸を中心に

^-45°回転した．

イ．図１６

のモデルを

Z

軸を中心に

45°回転し，Y

軸を中心とする円筒座標投影のマッピングを行ったあと，モデルを

Z

軸を中心に

^-45°回転した．

ウ．図１６

のモデルに

Y

軸を中心とする円筒座標投影のマッピングを行ったあと，生成された

UV

座標を回転し，タイリングを施した．

エ．図１６

のモデルに

Y

軸を中心とする円筒座標投影のマッピングを行ったあと，

Y

軸を中

心としたツイスト変形を行った．

(10)

第３問

以下は，マテリアルに関する問題である．

記号で答えよ．

ａ．図１はパッケージのデザインと，色別の質感設定である．このパッケージをCG

で作成したものが図２である．ゴールドの指定については，反射を使用せずに表現することとした．

エンボス加工を表現するために図３をバンプマップとして使用し，拡散反射光には図４を適用した．鏡面反射光として適用したテクスチャはどれか．

ゴールド・メタリックな質感 / ^{エンボス加工} オレンジ・強い光沢

ブラウン・マット調で弱い光沢

図１図２

図３図４

(11)

【解答群】

ア．イ．

　　　　

ウ．エ．

　　　　

オ．カ．

　　　　

(12)

ｂ．図５は，柱の上にガラス状の質感をもった球体をのせたものである．〈1〉

，

〈2〉

どちらの球体もマテリアルで屈折率を

1.6

に設定しているが，見え方が大きく異なる．見え方が異なる理由として，適切なものはどれか．

〈1〉〈2〉

図５

【解答群】

ア．〈1〉

は屈折処理を行っていないのに対し，

〈2〉

は屈折処理を行っているため．

イ．〈1〉

は屈折処理を行っているのに対し，

〈2〉

は屈折処理を行っていないため．

ウ．〈1〉

は形状が球殻状（中が空洞）であるのに対し，

〈2〉

は球形であるため．

エ．〈1〉

は形状が球形であるのに対し，

〈2〉

は球殻状（中が空洞）であるため．

オ．〈1〉

は反射の回数が

1

回であるのに対し，

〈2〉

は反射の回数が

4

回に設定されているため．

カ．〈1〉

は反射の回数が

4

回であるのに対し，

〈2〉

は反射の回数が

1

回に設定されているため．

(13)

ｃ．図６は，街灯の位置に点光源を配置し，距離の2

乗に反比例して減衰するように設定してレンダリングしたものである．奥の建物が暗いため，光源の減衰設定を「減衰なし」に変更し，光源の強度を調整してレンダリングしたものが図７である．建物は明るくなったが，建物近くの地面はそれほど明るくならず，光源から遠くなるほど減衰しているように見える．このように見える理由として，適切なものはどれか．

図６図７

【解答群】

ア．

地面の法線と入射光のなす角度が遠くなるほど大きくなるため．

イ．地面の法線と入射光のなす角度が遠くなるほど小さくなるため．

ウ．地面の法線と視線のなす角度が遠くなるほど大きくなるため．

エ．地面の法線と視線のなす角度が遠くなるほど小さくなるため．

オ．拡散反射光は距離の2

乗に反比例して減衰するため．

カ．拡散反射光は距離に反比例して減衰するため．

ｄ．

マテリアルに関連する手法の説明として，正しいものはどれか．

【解答群】

ア．

シェーディングとは，物体によって光が遮られてできる影をつくることである．

イ．

拡散反射光とは，光の入射方向とは反対方向を中心に，同じ角度で反射する光の成分のことである．

ウ．

鏡面反射光とは，光の複雑な相互反射を考慮したアルゴリズムにおける光の成分のこ

とである．

(14)

第４問

以下は，リギングとアニメーションに関する問題である．

ａ～ｄの問いに最も適するものを

解答群から選び，記号で答えよ．

ａ．図１のキャラクタが右腕を上げているポーズをつくるために，肩関節を回転させたとこ

ろ，

図２のように人体構造として不自然な形状になってしまった．図３のような自然な形

状に修正するための手法として，適切なものはどれか．なお，このリグにインバースキネマティクスは適用されていないものとする．

図１図２図３

【解答群】

ア．

上腕骨に該当するボーンのウエイト設定を変える．

イ．

前腕骨に該当するボーンを移動する．

ウ．

肋骨に該当するボーンを拡大する．

エ．

鎖骨と肩甲骨と上腕骨に該当するボーンを回転する．

ｂ．

アニメーションに関する手法の説明として，正しいものはどれか．

【解答群】

ア．

モーションキャプチャには，磁気センサの移動や回転の情報を検出する方式や，オブジェクトの属性と環境条件を設定し，物理シミュレーションする方式などがある．

イ．

フェイシャルキャプチャには，顔に貼り付けた多数のマーカの移動を解析する方式や，

画像処理技術を用いたマーカレスの方式などがある．

ウ．

クロスシミュレーションとは，

2

つの物体が交差する部分を集合演算によって作成する手法であり，

CSG

表現ともよばれている．

エ．

ロトスコープとは，実写映像をガイドとして

1

コマずつトレースし，アニメーションを

作成する手法のことで，一般にモーションキャプチャよりも少ない手間で

3

次元

CG

を

制作できる．

(15)

ｃ．図４は，乗用車が直進移動するシーンを表している．乗用車の移動距離に合わせて自動的

にタイヤが回転するエクスプレッションを組みたい．そのタイヤの回転角度を求める数式として，適切なものはどれか．ただし，角度の表記は

1

周で

360°とする

（ラジアンは用いない）．

図４

【解答群】

ア． 360×

（乗用車の移動距離÷ （タイヤの直径×円周率））

イ． 360×

（乗用車の移動距離÷ （タイヤの直径÷円周率））

ウ． 360÷

（乗用車の移動距離× （タイヤの直径×円周率））

エ． 360÷

（乗用車の移動距離× （タイヤの直径÷円周率））

ｄ．図５は，球体モデルの形状が変化するアニメーションを，先頭から等時間間隔で〈1〉

～

〈3〉

の順に抜き出したものである．この一連の変化を表現するための手法はどれか．

(16)

第５問

以下は，ライティングとレンダリングに関する問題である．

ａ～ｄの問いに最も適するもの

を解答群から選び，記号で答えよ．

ａ．図１のシーンの設定を変更し，図２のレンダリング結果を得た．図２の光の筋を表現する

ために用いた手法として，適切なものはどれか．

図１図２

【解答群】

ア．マイクロポリゴンイ．フォトンマップ法

ウ．ボリュームレンダリングエ．グローバルイルミネーションオ．Level of Detail

(17)

ｂ．

シーンにモデルと光源を

1

つ配置し，レンダリングを行ったところ，

〈1〉

欄の結果を得た．

それぞれのシーンの光源に変更を加えてレンダリングを行ったところ，

〈2〉

欄の結果となった．このとき光源に適用した変更の説明として，適切でないものはどれか．なお，光源とカメラの位置は変更していないものとする．

【解答群】

〈1〉〈2〉光源に適用した変更

ア

スポットライトの照射

範囲を広く設定した．

イ

ポイントライトから面

光源に変更した．

ウ

ポイントライトに距離による減衰が大きくなるように設定した．

エ

面光源の面積を小さ

く設定した．

(18)

ｃ．図３と図４は，カメラがローアングルで被写体を見上げている状態でレンダリングを行っ

たものである．これらの画像について述べた以下の文章中のに適するものの組み合わせはどれか．

単純に被写体をローアングルで見上げてレンダリングすると，

図３のように，被写体が歪ん

でしまう．カメラの位置やカメラアングルは変えずに，

図４のように，被写体の垂直線を垂直

のままに維持する表現を，

①

とよぶ．この効果によって，

②

で描いた絵のような表現ができる．

図３図４

【解答群】

① ②

ア

あおり効果二点透視図法

イ

レンズフレア効果二点透視図法

ウ

クレショフ効果二点透視図法

エ

あおり効果三点透視図法

オ

レンズフレア効果三点透視図法

カ

クレショフ効果三点透視図法

(19)

ｄ．

シーンに奥行きを表現するために，

図５のカメラを調整し，レンダリングしたところ，図６

のような結果になった．さらに奥行きの表現を加え，レンダリングしたところ，

図７の結果

を得た．このシーンの奥行きの表現のために用いた手法について，適切な組み合わせはどれか．

図５

図６図７

【解答群】

図６図７

ア

モーションブラーを設定した．サブサーフェススキャッタリングを設定した．

イ

モーションブラーを設定した．フォグ効果を設定した．

ウ

被写界深度を深く設定した．サブサーフェススキャッタリングを設定した．

(20)

第６問

以下は，合成（コンポジット）に関する問題である．

ａ～ｄの問いに最も適するものを解答群

から選び，記号で答えよ．

ａ．図１は，3

次元

CG

でシーンを制作し，それをレンダリングした画像である．この画像に図２を合成し，

図３のようなフォグ効果を表現したい．この画像処理に必要なマット画像はど

れか．

図１図２

図３

【解答群】

ア．イ．

　　　　

ウ．エ．

　　　　

(21)

ｂ．

設問ａの画像処理に使われるような，画像の各画素に対応する奥行き情報をもったマット画像を何とよぶか．

【解答群】

ア．クロマキーイ．デプスマット

ウ．ディファレンシャルマットエ．ルミナンスキー

ｃ．図４は，カラープロファイルとしてsRGB

が使われているテクスチャ画像である．これを

3

次元

CG

ソフトウェアで使用したところ，

図５のように中間調が明るくなってしまった．

この原因はどれか．なお，

3

次元

CG

ソフトウェアの内部はリニアで処理されており，このとき出力に関しては適正に処理されているものとする．

図４図５

【解答群】

ア．

ディスプレイモニタのカラープロファイルに

sRGB

が使われているため．

イ．

テクスチャと

3

次元

CG

ソフトウェアの色温度が一致していないため．

ウ．

ガンマ補正がかかっているテクスチャをリニアな状態に戻さなかったため．

エ．

テクスチャの

RGB

各色の最大値が上昇したため．

ｄ． CG

との合成を前提とした実写撮影における注意点を述べたものとして，正しいものはどれか．

【解答群】

(22)

第７問

以下は，写真撮影に関する問題である．

記号で答えよ．なお，カメラはディジタル一眼レフカメラとし，絞り，シャッタースピード，撮影感度などをそれぞれ個別に制御できるものとする．

ａ．

ある写真を，絞り値

F8

，シャッタースピード

1/1000

秒，

ISO

感度

1600

で撮影した．露出の具合には満足だったが，

ISO

感度を

200

に変更したい．絞り値を維持したまま，同じ明るさで撮影するには，シャッタースピードをいくつに設定すればよいか．

【解答群】

ア．1/125

秒

イ．1/250

秒

ウ．1/500

秒

エ．1/1000

秒

オ．1/2000

秒

カ．1/4000

秒

キ．1/8000

秒

ｂ．

薄暗い植え込み（図１）を自動露出モードで撮影したところ，

図２のように明るめに撮影されて

しまったが，見た目に近い図１の明るさで撮影したい．暗いものを暗いまま写すためには，自動露出モードのまま露出補正を行う方法や，マニュアルモードに切り換え，

ISO

感度のみ，あるいはシャッタースピードのみを変更する方法がある．それぞれの場合の設定方法の組み合わせとして，適切なものはどれか．なお，マニュアルモードで撮影する場合は，自動露出モードの設定値から一部だけを変更して（ほかの設定値は維持したまま）撮影するものとする．

図１図２

【解答群】

自動露出モードマニュアルモード（自動露出モードの設定値から一部だけを変更）

露出補正 ISO感度のみを変更シャッタースピードのみを変更

ア

プラスにする高感度にする遅くする

イ

プラスにする低感度にする速くする

ウ

プラスにする高感度にする速くする

エ

マイナスにする低感度にする速くする

オ

マイナスにする高感度にする速くする

カ

マイナスにする低感度にする遅くする

キ

マイナスにする高感度にする遅くする

(23)

ｃ．

同じ被写体を撮影しても，レンズの焦点距離（画角）を変えると，印象の異なる写真に仕上げることが可能である．

図３と図４，図５と図６は，それぞれほぼ同じ被写体を撮影してい

るが，一方が広角レンズ（

35mm

版換算で

28mm

）で，もう一方が中望遠レンズ（

35mm

版換算で

90mm

）で撮影したものである．広角レンズで撮影したものの組み合わせとして，適切なものはどれか．なお，レンズの焦点距離を変える際に，カメラの設置位置も変えているので注意すること．

図３図４

図５図６

【解答群】

ア．図３と図５イ．図３と図６ウ．図４と図５エ．図４と図６

(24)

第８問

以下は，動画撮影に関する問題である．

記号で答えよ．

ａ．

以下の文章は，

図１の状態からカメラを操作し，図２，図３の状態への変更について述べ

たものである．文章中のに適するものの組み合わせはどれか．

図１は被写体を ①

で撮影したカットである．

図１からカメラの高さを上げた，図２の

ような

②

のショットに移行するには，おもに

③

が用いられる．これは縦方向への

④

であり，状況説明のためのエスタブリッシングショットに用いることができる．また図２から図３のように視点を移動しながら回り込むようなショットには，空撮が必要になるため，

⑤

も利用される．

図１図２図３

【解答群】

① ② ③ ④ ⑤

ア

フルショット俯瞰クレーンズームドローン

イ

フルショットあおりドローンズームクレーン

ウ

フルショットあおりドローントラッキングショットクレーン

エ

フルショット俯瞰クレーントラッキングショットドローン

オ

クローズショット俯瞰ドリーフォロークレーン

カ

クローズショットあおりドローンズームクレーン

キ

クローズショットあおりドリーフォロードローン

(25)

ｂ． 2

つのキャラクタの会話をイマジナリーラインの原則に基づいて

3

カットでつなぎ，シーンを構築したい．カットのつなぎ方のうち，不適切なものはどれか．

【解答群】

ア．

　　

イ．

　　

ウ．

　　

エ．

　　

(26)

ｃ．図４と図５は同一のアクションを撮影し，8

コマごとに

5

枚の画像を抜き出したものだが，

撮影時のコマ数が異なるために

2

枚目以降の画像が異なっている．以下の文章中のに適するものの組み合わせはどれか．

図４は，アクションを毎秒24

コマで撮影したカットである．これに対し，

図５はアクション

をより印象的にするために

①

を行い，

②

にしたものである．一般にシーンの流れを印象的にするためには，通常よりも

③

程度

②

にするとよいとされる．

図５は，

図４に対し時間を ④

に延ばして撮影を行っている．したがって，

図５は毎秒 ⑤

コマでの撮影となる．

図４

図５

【解答群】

① ② ③ ④ ⑤

ア

インターバル撮影コマ落とし

1/4

～

1/5 4

倍

96 イ

ハイスピード撮影スローモーション

1/5

～

1/10 3

倍

72 ウ

インターバル撮影コマ落とし

1/2

～

1/3 2

倍

48 エ

ハイスピード撮影スローモーション

1/2

～

1/3 2

倍

48

(27)

ｄ．

以下の文章は，ディジタルムービーカメラで撮影した動画にカラーコレクションを行い，

図６から図７の状態への変更作業について述べたものである．文章中の

に適するものの組み合わせはどれか．

図６は加工前の動画と，動画の状態を ①

と

②

で確認したものである．左の

①

では画像の

③

を，右の

②

では画像の

④

をそれぞれ確認することができる．

図７では画像の ⑤

を上げたため，

①

の表示は上下の幅が広くなり，

②

の表示は円の外周方向へ広がっていることがわかる．

加工前の動画 ① ②

図６

加工後の動画 ① ②

図７

【解答群】

① ② ③ ④ ⑤

ア

ベクトルスコープ波形モニタコントラスト色相と彩度コントラストと彩度

イ

波形モニタベクトルスコープ色相と彩度コントラスト明度と彩度

(28)

第９問

以下は，映像編集に関する問題である．

記号で答えよ．

ａ．図１は，逃げるブタと追いかけるクマというシチュエーションを5

つのカットで描こうとしたものであり，左から右へ時系列に順に並べたものである．

図１中の

の位置に入るカットとして，イマジナリーラインや空間の連続性の観点から適切なものはどれか．

①

図１

【解答群】

ア．イ．

　　　　

ウ．エ．

　　　　

(29)

ｂ．図２は，2

つのカットをつないだ部分を，時間軸順に等間隔に抜き出し，左から並べた画像である．このように最初のカットからつぎのカットへと

2

つの画像が重なり合いながら切り替わる手法を何とよぶか．

〈1〉〈2〉〈3〉〈4〉〈5〉

図２

【解答群】

ア．ディゾルブ

（オーバーラップ）

イ．ワイプ

ウ．フェードインエ．フェードアウト

オ．インサートカットカ．モンタージュ

(30)

ｃ．図３の〈1〉

～

〈4〉

は，崖から飛び降りるアクションを

4

つのカットで撮影し，各カットのフレームを抜き出したものである．ジャンプカットで編集を行うため，

〈1〉

，

〈2〉

，

〈4〉

を抜き出してカットをつないだ．ジャンプカットの演出効果として，適切なものはどれか．なお，

図３の〈1〉

～

〈4〉

は，それぞれ

〈1〉

崖の上，

〈2〉

崖から飛び降りる，

〈3〉

落下中，

〈4〉

地面に着地の動作を撮影したカットである．

〈1〉崖の上〈2〉崖から飛び降りる

〈3〉落下中〈4〉地面に着地

図３

【解答群】

ア．アクションを一連のカットとして見せるよりもスピード感のある表現になる．

イ．緊迫感や緊張感を高め，あとに続くシーンに向けて場面を盛り上げる．

ウ．内容を補足説明し，時間の経過を演出する．

エ．それぞれの映像に新たな意味

（関連付け）や映像的な面白さを付加する．

(31)

ｄ．

以下の文章は，映像編集について述べたものである．文章中のに適するものの組み合わせはどれか．

カット内の映像は，撮影したすべてが使用されるわけではない．たとえば，

30

秒のカットであっても実際に使用されるのは

22

秒分だけ，というようにカット内の映像も取捨選択される．

このとき，どこから使い始め，どこで終わらせるかという場所を

①

とよび，使い始めを

②

，使い終わりを

③

とよぶ．

【解答群】

① ② ③

ア

カット単位フェードインフェードアウト

イ

編集点

IN

ポイント

OUT

ポイント

ウ

カット単位

OUT

ポイント

IN

ポイント

エ

編集点インサートカットオーバーラップ

オ

カット単位フェードアウトフェードイン

カ

編集点

OUT

ポイント

IN

ポイント

キ

カット単位

IN

ポイント

OUT

ポイント

(32)

第

10問

以下は，リアルタイム

CG

に関する問題である．

ａ～ｄの問いに最も適するものを解答群から

選び，記号で答えよ．

ａ．図１は，縦横3

ピクセルのフレームバッファと，それに対応する

Z

バッファである．

図２に

示す

3

枚のポリゴン

A

～

C

が

B

，

A

，

C

の順に送り込まれてきたとき，点

P

における

Z

バッファの値はどのように変化するか．なお，初期値は3とし，各ポリゴンはカメラから見て傾いておらず，

1

枚のポリゴン内ではどの画素も同じ深度値をもっているものとする．

フレームバッファ

（初期状態） Zバッファ

（初期状態）

点

P

点

P

3 3 3 3 3 3 3 3 3 図１

ポリゴンA

（黄，深度値=60）

ポリゴンC

（赤，深度値=20）

ポリゴンB

（青，深度値=50）

図２

【解答群】

ポリゴンBの処理後の Zバッファ値

ポリゴンAの処理後の Zバッファ値

ポリゴンCの処理後の Zバッファ値

ア 50 50 20

イ 50 60 20

ウ 50 3 20

エ 60 50 20

オ 60 3 20

カ 3 50 20

キ 3 60 20

(33)

ｂ．

フレームレートとレイテンシが異なる

4

種類のグラフィックス・パイプラインがある．新規の入力を反映した出力が最も早く得られる組み合わせはどれか．

【解答群】

フレームレートレイテンシ

ア 60 fps 3

フレーム

イ 60 fps 4

フレーム

ウ 120 fps 5

フレーム

エ 120 fps 7

フレーム

ｃ．

ある対戦格闘ゲームにおいて，どのキャラクタもパンチやキックといった

5

種類の技（モーション

A

～

E

）を使えるものとする．プレイヤからの指示により技を表示する場合，

図３に示

すようにどの技も繰り出していない「待機モーション」の状態から，モーション間の補間を使って，任意の技のモーションへと滑らかに移行し，そのモーションの表示が終了すると再び「待機モーション」状態に戻ってくる（モーション

A

～

E

を表示中には，プレイヤから指示があっても別の技への移行は行わない）．さて，

1

体あたり

20

個の関節があるキャラクタが

2

体同時に戦っているとき，最大でいくつの関節について，モーション間の補間の計算をする可能性があるか．

待機モーションモーションＥモーションＡ

モーションＢ

モーションＣ

モーションＤ

図３

【解答群】

ア．5

個

イ．10

個

ウ．20

個

エ．40

個

オ．100

個

カ．200

個

(34)

ｄ．

リアルタイム

CG

に関する説明として，正しいものはどれか．

【解答群】

ア．

バーテックスシェーダは，ポリゴンの頂点の座標をワールド座標系からローカル座標系へ変換する．

イ．

ミップマップ法では，カメラからの距離に応じて，オブジェクトに適用するテクスチャの解像度を切り替えている．

ウ．

シャドウマップを使えば影の生成は可能だが，セルフシャドウには対応していない．

エ．

ノーマルマップの解像度は，カラーマップの解像度と同じか，それよりも低く設定する必要がある．

CGクリエイター検定の受験者は，第１問〈共通問題〉と第２問～第10問までを解答し，試験を終える際は，第１問〈共通問題〉を解答したか，必ず確認すること．

注意事項

(35)

公益財団法人画像情報教育振興協会は，画像情報分野の

『人材育成』と『文化振興』を行っています．

■教育カリキュラムの策定と教材の出版

■画像情報分野の検定試験の実施

　CGクリエイター検定／Webデザイナー検定／CGエンジニア検定／

　画像処理エンジニア検定／マルチメディア検定

■調査研究と教育指導者支援

■文化庁メディア芸術祭の企画・運営

■学生CG^{コンテストの主催}

■展覧会・イベントプロデュース

※活動の詳細につきましては協会Webサイトをご覧ください．https://www.cgarts.or.jp/

・第１問 〈共通問題〉 は，受験者全員が，必ず解答してください．

・第１問 〈共通問題〉 は，受験者全員が，必ず解答してください．

CG クリエイター検定／ Web デザイナー検定／ CG エンジニア検定 画像処理エンジニア検定／マルチメディア検定

エキスパート

2019年 後期

エキスパート

エキスパート

共通問題

問題数 1 問 問題番号 第 1 問 〈共通問題〉

CGクリエイター検定 Webデザイナー検定 CGエンジニア検定 画像処理エンジニア検定 マルチメディア検定

注意事項

第１問 〈共通問題〉 は，受験者全員が，必ず解答すること．

解答用紙の解答欄は，検定ごとに異なります．注意して解答すること．

第１問 〈共通問題〉

以下は，知的財産権に関する問題である． （１）～ （４）の問いに最も適するものを解答群から 選び，記号で答えよ．

（１） 著作権法に関する説明として，正しいものはどれか．

著作隣接権は，著作物の創作者に認められる権利である．

著作権の保護期間は，著作物の種類により異なる．

著作権の侵害は，刑事罰の対象になることはない．

著作権は，権利を得る手続きとして，文化庁に登録申請する必要がある．

（２）

氏のイラスト の画像自体をまとめサイトのサーバにアップロードされることで行われたものとする．ま とめサイトが侵害した

氏の著作権はどれか．

（３） コンピュータプログラムの法的保護に関する説明として，正しいものはどれか．

コンピュータプログラムは，著作物として著作権法で保護されることはない．

コンピュータプログラムによって生成された，コンピュータグラフィックス （

）によ る絵画は，意匠であるため，意匠権を取得することができる．

コンピュータプログラムを作成するために，新しいプログラム言語を開発したとして も，そのプログラム言語については著作権法によって保護されることはない．

コンピュータプログラムを開発する場合，他者が考案したアルゴリズムを利用するとき

（４） 不正競争防止法に関する説明として，適切でないものはどれか．

顧客データなどを不正に入手し，使用する行為を規制する法律である．

発売から

年以内の他人の物品の構造を模倣する行為を規制する法律である．

著名なブランドを，許諾なく勝手に使用する行為を規制する法律である．

不正競争防止法は，著作物や発明などのように権利を付与して保護を図るものでは ない．

注意事項

第１問 〈共通問題〉 を解答後，受験する検定の 以下の各ページから解答すること．

問題数 問題番号

10 問 第 1 問 〈共通問題〉 ／第 2 問～第 10 問

エキスパート

CGクリエイター検定

第２問

以下は，モデリングに関する問題である．

記号で答えよ．

ポリゴンで立方体を作成し，

面を別々の色で塗り分けた．

したもので，

軸のうちいずれかで

それぞれどの軸で回転させたものか．

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

軸

以下の文章は，

に 適するものの組み合わせはどれか．

には

のポリゴンモデルを，

には

のポリゴンモデルを配置し，ブー リアン演算で

と

の

を適用し，でき上がったポリゴンモデルに対してサブディビ ジョンサーフェスによる再分割を

回行った．なお，クリース （

）の設定は行っていないも のとする．

和

和

・第１問〈共通問題〉は，受験者全員が，必ず解答してください．

・第１問〈共通問題〉は，受験者全員が，必ず解答してください．

CG クリエイター検定／ Web デザイナー検定／ CG エンジニア検定画像処理エンジニア検定／マルチメディア検定

2019年後期

問題数 1 問問題番号第 1 問〈共通問題〉

CGクリエイター検定 Webデザイナー検定 CGエンジニア検定画像処理エンジニア検定マルチメディア検定

第１問〈共通問題〉は，受験者全員が，必ず解答すること．

第１問〈共通問題〉

以下は，知的財産権に関する問題である．（１）～（４）の問いに最も適するものを解答群から選び，記号で答えよ．

（１）著作権法に関する説明として，正しいものはどれか．

氏のイラストの画像自体をまとめサイトのサーバにアップロードされることで行われたものとする．まとめサイトが侵害した

（３）コンピュータプログラムの法的保護に関する説明として，正しいものはどれか．

コンピュータプログラムによって生成された，コンピュータグラフィックス（

）による絵画は，意匠であるため，意匠権を取得することができる．

コンピュータプログラムを作成するために，新しいプログラム言語を開発したとしても，そのプログラム言語については著作権法によって保護されることはない．

（４）不正競争防止法に関する説明として，適切でないものはどれか．

不正競争防止法は，著作物や発明などのように権利を付与して保護を図るものではない．

第１問〈共通問題〉を解答後，受験する検定の以下の各ページから解答すること．

問題数問題番号

10 問第 1 問〈共通問題〉／第 2 問～第 10 問

に適するものの組み合わせはどれか．

のポリゴンモデルを配置し，ブーリアン演算で

を適用し，でき上がったポリゴンモデルに対してサブディビジョンサーフェスによる再分割を

回行った．なお，クリース（

）の設定は行っていないものとする．

つの制御点（図中の

）を図中の赤い矢印方向に動かし，そのあと，緑色の縦線を軸に，回転のスイープを行った．制御点を動かすことで変形する曲線の範囲と，でき上がった回転体の組み合わせとして，適切なものはどれか．なお，

た．この作成方法として，適切なものはどれか．なお，回転の正方向は，各軸の正方向から原点を見たときに反時計まわり（左まわり）とする．

方向の平行投影のマッピングを行ったあと，モデルを

軸を中心とする円筒座標投影のマッピングを行ったあと，モデルを

軸を中心とする円筒座標投影のマッピングを行ったあと，生成された

で作成したものが図２である．ゴールドの指定については，反射を使用せずに表現することとした．

エンボス加工を表現するために図３をバンプマップとして使用し，拡散反射光には図４を適用した．鏡面反射光として適用したテクスチャはどれか．

どちらの球体もマテリアルで屈折率を

に設定しているが，見え方が大きく異なる．見え方が異なる理由として，適切なものはどれか．

は形状が球殻状（中が空洞）であるのに対し，

は球殻状（中が空洞）であるため．

拡散反射光とは，光の入射方向とは反対方向を中心に，同じ角度で反射する光の成分のことである．

状に修正するための手法として，適切なものはどれか．なお，このリグにインバースキネマティクスは適用されていないものとする．

モーションキャプチャには，磁気センサの移動や回転の情報を検出する方式や，オブジェクトの属性と環境条件を設定し，物理シミュレーションする方式などがある．
