CY3B

CY3R

CY3B/CY3R

Series

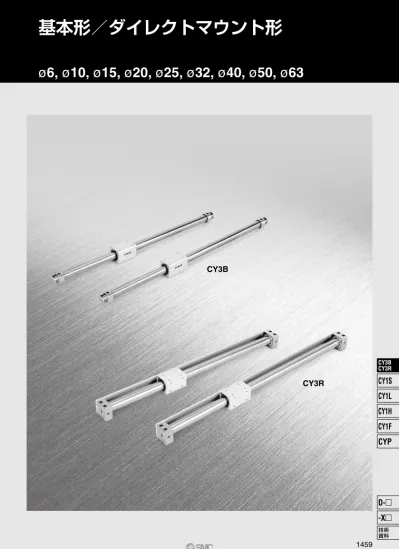

基本形／ダイレクトマウント形

ø

6, ø10, ø15, ø20, ø25, ø32, ø40, ø50, ø63

1459

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

ダイレクトマウント形

CY3R

Series

基本形

CY3B

Series

CY3B/CY3R

Series

ダイレクトマウント形

基本形

マグネット式

ロッドレス

シリンダ

耐久性向上

■

軸受性能向上

CY1Bシリーズに比べ軸受（ウェア

リング）長さを最大70％拡大。

軸受性能がさらに向上しました。

■

ルブリテーナ採用による潤滑性能向上

ダストシール部に特殊樹脂製のルブリテー

ナを採用。

シリンダチューブ外周面に良好な潤滑膜を

形成させ、耐久性が向上しました。

シリーズバリエーション

注）●印の製品は適応されるシリーズおよびチューブ内径です。

個別オーダメイド品

耐熱仕様 （XB6） 低速仕様（15∼50mm/s） （XB9） ロングストローク (XB11） 低速仕様（7∼50mm/s） (XB13) エアハイドロ仕様ロッドレスシリンダ （X116） エア供給を軸方向に変更 （X132） 高速仕様ロッドレスシリンダ （X160） ヘリサートねじ仕様 （X168） 移動子の取付タップ箇所追加 （X206） 外部無潤滑仕様 （X210） シリンダチューブ硬賢クロームメッキ付 （X322） 外部無潤滑仕様（ダストシール付） （X324） CY1□6互換品仕様 （X1468） 磁気シールド板付 （XC24） フローティングジョイント付ロッドレスシリンダ （XC57） オーダーメイドの適用範囲はシリーズ、チューブ内径によ り異なります。詳細はP.1703∼1896をご参照ください。

シリーズ

CY3R

CY3B

チューブ 内径 ø40 ø50 ø63 ø32 ø25 ø20 ø15 ø10 ø6 ø40 ø50 ø63 ø32 ø25 ø20 ø15 ø10 ø6

標準ストローク(mm)

1000 900 800 700 600 500 450 400 350 300 250 200 150 100 50 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

CY3R25∼63の既存オートスイッチの取付溝に、

小型オートスイッチが取付可能。CY3Rシリーズ

の全サイズに小型オートスイッチが取付け可能と

なり、機種管理（在庫管理）が容易となります。

ボディの無駄な肉を抜き、さらにシリンダチュー

ブの外径を小さくしたことにより、約10％の軽

量化を達成しました。（当社比：

ø

50,

ø

63）

摺動抵抗低減

省スペースシリンダの定番

マグネット式ロッドレスシリンダが

さらにグレードアップ!

省スペースシリンダの定番

マグネット式ロッドレスシリンダが

さらにグレードアップ!

■

最低作動圧力30%低減

ルブリテーナの採用により、CY1Bシリーズに比べ最低作動圧力が

30％低減しました。

(CY3B40/CY1B40比較)

■

CY3Bシリーズ

■

ルブリテーナ

(特殊樹脂)

ウェアリングB

ウェアリングA

スイッチレール

時計（精密）ドライバ−

スイッチ取付金具

オートスイッチ

止ねじ

M2.5×0.45×4L

小型オートスイッチ取付可能

軽量化

1461

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

E：負荷の運動エネルギー (J)    (W＋WB) V 2   E＝―――――・

(

―――

）

   2  1000 Es：空気圧回路にて中間停止可能な許容運動エネルギー (J) Fn：許容駆動力(N) MD：接続金具等を直接積載する場合の最大許容モーメント(N・m) Ps：外部ストッパー等により中間停止可能な使用圧力 限界値(MPa) Pv：垂直作動時の最高使用圧力(MPa) WBmax：ボディへ直接積載する場合の最大負荷質量(kg) Wv：垂直作動時の許容負荷質量(kg) 水平 傾斜 垂直 F1＝µ×(W＋WB)×9.8 F2＝(W＋WB)×9.8×(µCOSθ＋SINθ) F3＝(W＋WB)×9.8×(µ＋1) 許容駆動力表(Fn) (n＝1、2、3) データ⃝A の(Fn)は許容駆動力表を参照ください。 注1）本シリンダは垂直作動において、空気圧回路による 中間停止はできません。 その場合の停止方法は、外部ストッパー等による 中間停止のみです。 注2）使用環境等によりオーダーメイド品も含めてご検討ください。 注3）スペックオーバーより外部ガイド系の設置をお願いします。 作動形態 傾斜作動 チューブ内径1回目の仮決定 F2 øD≧1.6× ――_P 許容駆動力(Fn)とシリンダ軸心 からの距離(Lo)のグラフより チューブ内径の2回目の仮決定 チューブ内径決定 使用状況により オーダーメイド品の検討 型式決定 垂直作動 チューブ内径1回目の仮決定 F3 øD≧1.6× ――_P 水平作動 チューブ内径1回目の仮決定 F1 øD≧1.6× ――_P 中間停止方法 許容負荷質量 圧力の判定 中間停止の有無 注1） 注1） 注2） ・スイッチの有無 ・P：使用圧力(MPa) ・V：速度(mm/s) ・ストローク(mm) ・作動形態（水平、傾斜、垂直） 使用条件 中間停止時の 圧力(P)の 判定 負荷の運動 エネルギー (E) の判定 負荷質量および 使用圧力の再検討 接続金具の再検討 WB＞WBmax W＋WB≦WV P≦PV W＋WB＞WV P＞PV WB≦WBmax CY3Rの場合 CY3Bの場合 無 有 （P.1469、1473参照） 外部ストッパで停止 空気圧回路で停止 E≦Es (W＋WB) V 2 E＝―――――・

(

―――

）

2  1000 P≦Ps E＞Es チューブ内径UPの検討 P＞Ps チューブ内径UPの検討 （垂直作動の場合 P.1466参照） （接続金具質量、ボディへ    直接積載する場合の     最大負荷質量 P.1466参照） (データ⃝A P.1464、1465参照) ・W：負荷質量(kg) ・WB：接続金具質量(kg) ・µ：ガイドの摩擦係数 ・Lo：シリンダ軸心からワーク    作用点までの距離(cm) ・L1：シリンダ軸心から接続金具等の重心までの距離(mm) 傾斜作動図 W WB Lo θ°θ° ガイド （中間停止について    P.1467参照） （中間停止について P.1467参照） スイッチ の有無 スイッチ付のストローク 判定 外部ガイド系 の有無 回転モーメント の判定 許容ストローク の判定 有 無 有 無 NG OK 無 有 注3） NG OK WB×L1＞MD WB×L1≦MD （標準スト ローク表 P.1473参照） （ボディ不回転精度と最大許容モーメント    P.1467参照） （ボディ不回転精度と最大許容モーメント    P.1467参照） スイッチの有無およびストロークの再検討 注3） 接続金具質量 (WB)の判定 スイッチレール の有無

CY3B/CY3R

Series

機種選定方法

1463

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

選定方法

選定手順

q負荷を水平に移動させる駆動抵抗力Fn(N)を

 

求めます。 w負荷に駆動力を与える点からシリンダの軸心

 

までの距離Lo(cm)を求めます。 eデータ

⃝

A よりLoとFnからチューブ内径を  選定します。 Lo ※ Fn 負荷 心ずれ吸収機構 ワーク 負荷の駆動抵抗力Fn=100(N)シリンダ軸心力 から作用点の距離Lo=8cm、データ

⃝

A の横軸 の軸心から8cmを縦に延長して交点を求め、 横に縦軸の許容駆動力を求めます。 100(N)を満足する適合機種はCY332または CY340となります。 ※シリンダ軸心からの距離Loの地点とはシリンダと負 荷部とのモーメント作用点となります。

〈データA：シリンダ軸心からの距離―――許容駆動能力〉

選定例

設計上のご注意

q

使用可能範囲 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 50 7 8 9 使用可能範囲 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)50 7 8 9 10 11 使用可能範囲 100 50 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 200 7 8 9 10111213 300 200 100 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 500 7 8 9 10111213 使用可能範囲 20 30 40 50 400 300 200 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)100 20 30 40 50 7 8 9 10 11 12 13 14 15 使用可能範囲 500 200 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)100 20 30 40 50 7 8 9 10 11 12 13 14 15 使用可能範囲 300 500 200 10 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 100 20 30 40 50 7 8 9 10 11 12 使用可能範囲 300 1000 13 14 15 500 200 10 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 100 20 30 40 50 7 8 9 10 11 12 使用可能範囲 300 1000 13 14 15 400

CY3B6

CY3B10

CY3B15

CY3B20

CY3B25

CY3B32

CY3B40

CY3B50

CY3B63

使用可能範囲

CY3B/CY3R

Series

〈データA：シリンダ軸心からの距離―――許容駆動能力〉

設計上のご注意

q

CY3R6

使用可能範囲 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)

CY3R10

使用可能範囲 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 50 7 8 9

CY3R15

使用可能範囲 40 30 20 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 50 7 8 9 10 11

CY3R20

使用可能範囲 100 50 30 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 200 7 8 9 10111213

CY3R25

300 200 100 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 500 7 8 9 10111213 使用可能範囲 20 30 40 50

CY3R32

400 300 200 10 5 1 0 1 2 3 4 5 6 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)100 20 30 40 50 7 8 9 10 1112 13 14 15 使用可能範囲 H H

CY3R40

500 200 10 5 1 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N)100 20 30 40 50 使用可能範囲 300

CY3R50

500 200 10 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 100 20 30 40 50 使用可能範囲 300 1000

CY3R63

500 200 10 シリンダ軸心からの距離Lo(cm) 許容駆動力 Fn (N) 100 20 30 40 50 使用可能範囲 300 1000 400 0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15

機種選定方法

CY3B/CY3R

Series

1465

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

シリンダの自重たわみ

垂直作動の場合

シリンダを水平にして取付ける場合は、自重 によりデータのようなたわみが出て、ストロ ークが長くなる程軸心の変化量が大きくなり ます。よって図のようにズレ量を吸収できる ように接続方法をご考慮ください。 負荷は、ボールベアリングタイプの軸受(リニアガイト等)で案内することを奨めます。すべり軸受 を使用した場合は負荷質量と負荷のモーメントにより摺動抵抗が大きくなり作動不適合の原因とな る場合があります。 シリンダの取付姿勢が垂直または傾斜の場合は、移動子の自重およびワーク質量により移動子が下 方向に変位する場合があります。ストローク端およびストローク中間において、停止位置精度が必 要な場合は外部ストッパ等により位置決めするようご検討ください。 ガイドシャフト 負荷台 (注) クリアランス (0.2∼0.5mm)  負荷質量 （移動体質量＋   ワーク質量） ワーク ロッドレスシリンダ CY3B CY3R W C

設計上のご注意

w

（注）

ボディへ直接積載する場合の最大負荷質量

〈CY3R〉

CY3Rのボディに直接負荷を積載する場合は、 下表の最大値以下となります。 型式 CY3R6 CY3R10 CY3R15 CY3R20 CY3R25 CY3R32 CY3R40 CY3R50 CY3R63 0.2 0.4 1.0 1.1 1.2 1.5 2.0 2.5 3.0 最大負荷質量(WBmax)(kg) ※上記たわみのデータは、外部移動子がストローク中  間部に移動した時の数値を示します。 積載方向 スイッチ レール ウェア リングC 本体（ボディ） 積載方向 シリンダ チューブ 内径(mm) 型式 許容負荷 質量(Wv) (kg) 最高使用 圧力(Pv) (MPa) 6 10 15 20 25 32 40 50 63 CY36 CY310 CY315 CY320 CY325 CY332 CY340 CY350 CY363 1.0 2.7 7.0 11.0 18.5 30.0 47.0 75.0 115.0 0.55 0.55 0.65 0.65 0.65 0.65 0.65 0.65 0.65 上記クリアランス量は参考値です。 注1）右図の自重たわみを参考に、シリンダが 取付面および負荷等と接触しないようフ ルストローク最低使用圧力範囲内でスム ーズに作動できるように、クリアランス を設定してください。詳細につきまして は、「取扱説明書」をご参照ください。 注2）CY3Rの場合たわみにより、ボディとスイ ッチレールにスキマが生じないよう、ステ ー等を設置してください。詳細については、 「CY3R取扱説明書」をご参照ください。 注3）たわみ量は、CY1B/CY1Rと異なります ので、右図の自重たわみ等を参考に、ク リアランスを設定ください。 CY1B/CY1R→CY3B/CY3Rへの置換えの場合は、 フルストローク、クリアランスを有していること をご確認のうえ、シリンダ設置を行ってください。

ボディへの最大接続金具質量

CY3Bシリーズは負荷を直接取付けず、他軸(リ ニアガイドなど)でガイドされますが、負荷と の接続金具は下表の質量以下で設計してくだ さい。CY3R/ダイレクトマウントタイプも基本 的には他軸でガイドしてください。 (接続方法については、別途取扱説明書をご参 考ください。) 型式 CY36 CY310 CY315 CY320 CY325 CY332 CY340 CY350 CY363 0.2 0.4 1.0 1.1 1.2 1.5 2.0 2.5 3.0 最大接続金具質量(WBmax)(kg)

最大接続金具質量

上記を越える質量の金具を乗せる場合は当社に ご確認ください。 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 1000 2000 3000 4000 5000 6000 たわみ量(mm) ストローク(mm) CY3B50,63 CY3B25,32,40 CY3B20 CY3B15 CY36 CY310 CY315 CY36 CY3B10 CY363 CY350 CY340 CY332 CY325 CY320 注）最高使用圧力以上での使用は、マグネッ トカップリングが離脱する可能性があり ますのでご注意ください。

CY3B/CY3R

Series

中間停止について

a負荷を外部ストッパ等で中間停止する場合

負荷を外部ストッパ等でストローク途中で停 止する場合は下表の使用圧力限界以下でご使 用ください。使用圧力限界をこえる圧力で使 用しますと、マグネットカップリングが離脱 する可能性がありますのでご注意ください。 慣性力の大きい負荷をシリンダのストロークエンドで停止させますとボディに傾きを発生させ軸受 およびシリンダチューブを傷つける場合があります。（下左図参照） 下右図のようにショックアブソーバとストッパを併用し、さらにボディ中心にて推力を伝達し、ボ ディに傾きを発生させないようにしてください。

s負荷を空気圧回路で中間停止する場合

負荷を空気圧回路で中間停止する場合は下表 の運動エネルギー以下でご使用ください。許 容値を超えて使用しますと、マグネットカッ プリングが離脱する可能性がありますのでご 注意ください。

設計上のご注意

e

ボディ不回転精度と最大許容モーメント（スイッチレール付）

（参考値）

ストロークエンド停止方法について

負荷 ガイドシャフト 推力伝達部 ボディ シリンダチューブ ショックアブソーバ ストッパ ボディ ボディ傾き 注) 図はCY3Rを示します。 シリンダチューブ ガイドシャフト スライドブロック 負荷 スライドブロック 不回転精度 スイッチレール ウェアリングC 本体（ボディ） 下記にストロークエンド時の不回転精度、最大許容モーメントの許容参考値を示します。 チューブ 内径(mm) 型式 中間停止させる時の使用圧力限界(Ps)(MPa) 6 10 15 20 25 32 40 50 63 CY36 CY310 CY315 CY320 CY325 CY332 CY340 CY350 CY363 0.55 0.55 0.65 0.65 0.65 0.65 0.65 0.65 0.65 チューブ 内径(mm) 型式 中間停止可能な運動エネルギー (Es)(J) 6 10 15 20 25 32 40 50 63 CY36 CY310 CY315 CY320 CY325 CY332 CY340 CY350 CY363 0.007 0.03 0.13 0.24 0.45 0.88 1.53 3.12 5.07 (参考値) 注1）回転トルク（モーメント）がかかるような使い方は極力避けてください。そのような場合は外部 ガイドとの併用をおすすめします。 注2）上記、許容ストローク内では、上記参考許容値を満足しますが、ストロークが長くなりますと ストローク途中での傾き（回転角度）が大きくなることが予想されますのでご注意ください。 注3）ボディに直接負荷をかける場合の積載質量は、P.1466の許容負荷質量以下となります。

〈CY3R〉

チューブ 内径(mm) 6 10 15 20 25 32 40 50 63 不回転精度 （ °） 7.3 6.0 4.5 3.7 3.7 3.1 2.8 2.4 2.2 最大許容 モーメント(MD) (N・m) 0.02 0.05 0.15 0.20 0.25 0.40 0.62 1.00 1.37 注2） 許容ストローク (mm) 100 100 200 300 300 400 400 500 500 軸心

機種選定方法

CY3B/CY3R

Series

1467

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

基本形

チューブ内径

基本形

6 10 15 20 25 32 40 50 63 6mm 10mm 15mm 20mm 25mm 32mm 40mm 50mm 63mm

ポートねじの種類

下記、標準ストローク表をご参照ください。

標準ストローク

CY3B 25

標準ストローク表

記号 無記号 TN TF 種類 Mねじ Rc NPT G チューブ内径 6, 10, 15 20, 25, 32, 40 50, 63

型式表示方法

チューブ 内径(mm) 300 500 50、100、150、200 50、100、150、200、250、300 50、100、150、200、250、300、350 400、450、500 100、150、200、250、300、350、400、450 500、600、700、800、900、1000

6

10

15

20

25

32

40

50

63

標準ストローク(mm) _{最大ストローク(mm)}製作可能 100、150、200、250、300、350、400、450 500、600、700、800 1000 1500 3000 5000 3000 注1）2000stを超えるストロークの場合は、ロングストロークタイプ（XB11）となります。（P.1739参照） 注2）ストロークが長尺になるにしたがい、シリンダチューブのたわみ量が大きくなりますので、接続金具とのク リアランス量設定にご注意ください。 注3）中間ストロークは1mm毎での対応が可能です。

オーダーメイド仕様

詳細はP.1469をご参照ください。

マグネット式ロッドレスシリンダ／基本形

CY3B

Series

ø

6, ø10, ø15, ø20, ø25, ø32, ø40, ø50, ø63

300

空気 1.05MPa 0.7MPa −10∼60℃（ただし凍結なきこと） 50∼500mm/s ラバークッション 不要（無給油） 0∼250st：  _{、251∼1000st：  、1001st∼：}   水平、傾斜、垂直注） 標準装備（付属品） 使用流体 保証耐圧力 最高使用圧力 最低作動圧力 周囲温度および使用流体温度 使用ピストン速度 クッション 給油 ストローク長さ許容差（mm） 取付姿勢 取付ナット（2ヶ） 磁石保持力（N）

仕様

シリンダ理論推力

注意

実推力を算出する時は最低作動圧力を考慮のうえ設計願います。 単位：kg 基本質量...1.287kg 割増質量...0.033/50st シリンダストローク....500st 1.287＋0.033×500÷50＝1.617kg

質量表

JIS記号

計算方法／例:CY3B32-500 チューブ内径 (mm) 基本質量（0st時） 50ストローク当りの割増質量 15 0.275 0.015 10 0.08 0.014 6 0.052 0.004 20 0.351 0.02 25 0.672 0.023 32 1.287 0.033 40 2.07 0.04 50 3.2 0.077 63 5.3 0.096 0.16 0.16 0.16 0.16 0.15 0.14 0.12 0.12 0.12

ø

6, ø10

100 90 80 70 60 50 40 30 20 10 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 理論推力 （N） 供給圧力（MPa） チューブ内径 ø10 ø6

ø

15, ø20, ø25, ø32, ø40

1200 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 理論推力 （N） 供給圧力（MPa） 1000 900 800 700 500 400 300 200 100 600 1100 ø40 ø32 ø25 ø20 ø15 ø40 ø32 ø25 ø20 ø15

ø

50, ø63

3000 2500 2000 1500 1000 500 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 理論推力 （N） 供給圧力（MPa） ø50 チューブ内径 チューブ内径 チューブ内径 ø63 ø50 チューブ内径 ø63 チューブ内径 ø10 ø6 ＋1.0  0 ＋1.4 0 ＋1.8 0 注）垂直取付の場合は、空気圧回路による中間停止はできません。

6

10

15

20

25

32

40

50

63

19.6 53.9 137 231 363 588 922 1471 2256 チューブ内径(mm)

CY3B

Series

マグネット式ロッドレスシリンダ

基本形

ラバークッション（マグネット形） -XB6 -XB9 -XB11 -XB13 -XC24 -XC57 耐熱シリンダ（−10∼150℃） 低速シリンダ（15∼50mm/s） ロングストロークタイプ 低速シリンダ（7∼50mm/s） 磁気シールド板付 フローティングジョイント付ロッドレスシリンダ 表示記号 仕様／内容

オーダーメイド仕様

詳細はこちら -X116 -X132 -X160 -X168 -X206 -X210 -X322 -X324 -X1468 ハイドロ仕様ロッドレスシリンダ エア供給を軸方向に変更 高速仕様ロッドレスシリンダ ヘリサートねじ仕様 移動子の取付タップ箇所追加 外部無潤滑仕様 シリンダチューブ外周面硬質クロームめっき付 外部無潤滑仕様（ダストシール付） CY1□6互換品仕様 表示記号 仕様／内容

Order

Made

個別オーダーメイド仕様

（詳細はP.1480∼1482をご参照ください。） クリーン仕様につきましては「クリーンルーム用空 気圧機器」CAT.02-23をご参照ください。

1469

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

A

番号 部品名 本体（ボディ） ヘッドカバー エンドカラー シリンダチューブ ピストン シャフト ピストン側ヨーク 外部移動子側ヨーク 磁石A 磁石B スペーサ ダンパ ピストンナット 穴用C形止め輪 ウェアリングA ウェアリングB ピストンパッキン ルブリテーナ

構成部品

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 材質 アルミ合金 アルミ合金 ステンレス ステンレス 圧延鋼材 圧延鋼材 ― ― アルミ合金 ウレタンゴム 炭素鋼 炭素工具鋼 特殊樹脂 特殊樹脂 NBR 特殊樹脂 備考 硬質アルマイト   ø20∼ø40のみ 亜鉛クロメート 亜鉛クロメート ø6はなし ø6∼ø15はなし 燐酸塩被膜 ø6はなし

CY3B6

CY3B50,63

チューブ内径(mm)

6

10

15

20

25

32

40

50

63

手配番号 CY3B6-PS CY3B10-PS CY3B15-PS CY3B20-PS CY3B25-PS CY3B32-PS CY3B40-PS CY3B50-PS CY3B63-PS 内容 上記番号!6、!7、!9のセット 上記番号!6、!7、!8、!9のセット

交換部品／パッキンセット

CY3B20

∼

40

!3

!4 !1 !8 !6 !5 !7 !0 i q o u t y

r

e

w

!2

!2

!6 t !0 i q o u y !7 r

!9

w

!4

!4

!8 !6 !5

!7

!0

i o

u

q

y t !3

r

!2

w

!1

ø6 無電解Niめっき ø10∼ø63 クロメート ø6 真ちゅう ø10∼ø63 アルミ合金 ø6,ø10 真ちゅう ø15∼ø63 アルミ合金 注1）パッキンセットは、15∼19までが一式になっておりますので、各チ ューブ内径の手配番号にて手配してください。 注2）ヘッドカバーとシリンダチューブとのねじ固定部には接着剤を塗布 しております。よってヘッドカバーの取外しが困難な場合は、当社に て修理対応をお願いします。 注3）ø10ウェアリングA交換は当社にお問合せください。 ※パッキンセットにはグリースパック（ø6、10は5gと10g、ø15∼63は 10g）が付属されます。  グリースパックのみ必要な場合は下記品番にて手配してください。  ø6、10用グリース品番：GR-F-005（5g）外部摺動部用         GR-S-010（10g）チューブ内部用  ø15∼63用グリース品番：GR-S-010（10g）

CY3B10,15

_w

_!2

_!4

_!1

_{!8 !7 !6 !5 !0 i o q u y t}

_r

※図はø15を示す。（ø10の磁石は、3枚使用） 上記番号 !5、!6、!7、!8のセット

構造図

基本形

CY3B

Series

CY3B6

∼

63

取付用ナット／

同梱(2個)されています。 H B d C

CY3B6

∼

15

の場合 □B NA F N H A E G 取付用ナット対辺C NN □B (R) NA øI ø D X F W K G N ZZ+ストローク S+ストローク E F N L 0 -0.1 H G 4×MM ねじ深さJ 2×P（配管ポ−ﾄ） 取付用ナット対辺C NN 部品番号 SNJ-006B SNJ-016B SN-020B SN-032B SN-040B 適用チューブ内径（mm） 6 10, 15 20 25, 32 40 d M6×1.0 M10×1.0 M20×1.5 M26×1.5 M32×2.0 H 4 4 8 8 10 B 8 14 26 32 41 C 9.2 16.2 30 37 47.3 ø Q G E H N F NA (R) B

CY3B50, 63

の場合 øI 注1）ø50, 63は、L になります。 0 -0.2 注1） 有効ねじ長さT 有効ねじ長さT 8×V 有効ねじ深さY CC±0.1 注2）※印は、CY1Bシリーズと異なる寸法を示します。 注3）取付用ナットはヘッドカバーの有効ねじ長さのT寸法しかねじ 込めませんので、シリンダ取付時は、フランジ等の厚さ設定に ご注意ください。 型式 CY3B6 CY3B10 CY3B15 CY3B20 CY3B25 CY3B32 CY3B40 CY3B50 CY3B63 TF※ ー ー ー G1/8 G1/8 G1/8 G1/4 G1/4 G1/4 TN※ ー ー ー NPT1/8 NPT1/8 NPT1/8 NPT1/4 NPT1/4 NPT1/4 無記号 M3×0.5※ M5×0.8 M5×0.8 Rc1/8 Rc1/8 Rc1/8 Rc1/4 Rc1/4 Rc1/4 P(配管ポ−ﾄ) NA 10※ 14 17 24 30 36 46 55 69 （mm） 型式 CY3B6 CY3B10 CY3B15 CY3B20 CY3B25 CY3B32 CY3B40 CY3B50 CY3B63 A 4 4 4 8 8 8 10 ― ― Q ― ― ― ― ― ― ― R ― ― ― 12※ 15※ 18※ 23※ 27.5※ 34.5※ 6.5 7.5 8 10 10 13 13 ― ― S 62※ 63 83 106 111 124 150 176 188 NN M6×1※ M10×1 M10×1 M20×1.5 M26×1.5 M26×1.5 M32×2 ― ― V ― ― ― ― ― ― ― M8×1.25 M10×1.5 MM M3×0.5 M3×0.5 M4×0.7 M4×0.7 M5×0.8 M6×1 M6×1 M8×1.25 M8×1.25 L 35 38 57 66 70 80 92 110 122 K 5 4 11 8 10 15 16 25 26 J 4.5 4.5 6 6 8 8 10 12 12 I ― ― ― 28 34 40 50 58※ 72※ H 13.5※ 12.5 13 20 20.5 22 29 33 33 G 5 5 5.5 7.5※ 7.5※ 8※ 11 14 14 F 8※ 9 10 13 13 16 16 2 2 E 4 1.5 2 2※ 2※ 2※ 3※ 8 8 D 7.6 12 16.6※ 21.6※ 26.4※ 33.6※ 41.6※ 52.4※ 65.4※ CC ― ― ― ― ― ― ― 32 38 B 17 25 35 36 46 60 70 86 100 -0.007 -0.043 30 32 -0.007 -0.037 T C 8※ 14 14 26 32 32 41 ― ― N 9.5※ 11 11 18※ 18.5※ 20※ 26※ 25 25 ZZ 78※ 81 103 132 137 156 182 180 192 Y ― ― ― ― ― ― ― 16 16 X 10 16 19 25 30 40 40 60 70 W 25 30 35 50 50 50 60 60 70

外形寸法図

基本形

注）ø50, ø63は取付用ナットはありません。

CY3B

Series

マグネット式ロッドレスシリンダ

基本形

1471

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

型式表示方法

マグネット式ロッドレスシリンダ／ダイレクトマウントタイプ

ø

6, ø10, ø15, ø20, ø25, ø32, ø40, ø50, ø63

CY3R

Series

CY3R

シリンダストローク（mm）

標準ストロークにつきましてはP.1473をご参照ください。 6mm 10mm 15mm 20mm 25mm 32mm 40mm 50mm 63mm

チューブ内径

6 10 15 20 25 32 40 50 63

ダイレクトマウント形

M9BW

2ヶ付 1ヶ付 nヶ付

オートスイッチ追記号

無記号 S n スイッチレール付 スイッチレールなし

スイッチレールの有無

無記号 N

25

300

配管形式

標準形 集中配管形 無記号 G

オートスイッチ

無記号 オートスイッチなし（磁石内蔵） 注）ø20のスイッチレール付で、オートスイッチなしの場合 は、シリンダ構造が有接点オートスイッチ用となります。 無接点オートスイッチを取付けた場合、誤動作します。 ※適用オートスイッチ品番は下表よりご選定ください。 注1）スイッチレール付の場合はオートスイッチ用磁石内蔵となります。 注2）ø15の場合、スイッチレールなしでもオートスイッチ用磁石内蔵となります。 注3）集中配管形（G）のスイッチレールなし（N）の設定はありません。 ※ø6にGタイプ（集中配 管形）の設定はありま せん。

ポートねじの種類

種類 Mねじ Rc NPT G チューブ内径 6, 10, 15 20, 25, 32, 40 50, 63 記号 無記号 TN TF ※リード線長さ記号 0.5m………無記号 （例）M9NW  1m……… M （例）M9NWM  3m……… L （例）M9NWL  5m……… Z （例）M9NWZ ※○印の無接点オートスイッチは受注生産となります。 ※上記掲載機種以外にも、適用可能なオートスイッチがありますので詳細は、P.1479をご参照ください。 ※プリワイヤコネクタ付オートスイッチの詳細は、P.1648、1649をご参照ください。 ※オートスイッチは同梱出荷（未組付）となります。

適用オートスイッチ／オートスイッチ単体の詳細仕様は、P.1575∼1701をご参照ください。

オーダーメイド仕様

詳細はP.1473をご参照く ださい。 A96 A93 A90 M9N M9P M9B M9NW M9PW M9BW ※1_M9NA ※1_M9PA ※1_M9BA 種類 特殊機能 3線 （NPN相当） ― グロメット 24V 24V 2線 3線（NPN） 3線（PNP） 2線 3線（NPN） 3線（PNP） 2線 3線（NPN） 3線（PNP） 2線 無 有 有 グロメット リード線 取出し 負荷電圧 配線（出力） _{DC AC} オートスイッチ_品番 プリワイヤ_コネクタ 適用負荷 リード線長さ（m） 0.5 （無記号） （L）3 （Z）5 無接点オートスイッチ 診断表示（2色表示） 耐水性向上品 （2色表示） ― 100V 100V以下 ― ― ― ― ○ ○ ○ ○ ○ ○ ○ ○ ○ ― ● ― ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ● ● ● ● ● ● ● ● ● ● ● 1 （M） ― ● ― ● ● ● ● ● ● ○ ○ ○ ● ● ● ● ● ● ● ● ● ○ ○ ○ IC回路 ― IC回路 IC回路 ― IC回路 ― IC回路 ― ― リレー、 PLC リレー、 PLC ― ― 5V 5V,12V 5V,12V 12V 5V,12V 12V 5V,12V 12V 有接点 オートスイッチ インジ ケータ ランプ ※1 耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。   上記型式での耐水性向上製品につきましては当社へご確認ください。

質量表

計算方法／例：CY3R25-500（スイッチレール付） 基本質量…0.622（kg）、割増質量…0.056（kg/50st）、シリンダストローク…500（st） 0.622＋0.056×500÷50＝1.182（kg）

6

0.086 0.069 0.016 0.004

10

0.111 0.08 0.034 0.014

15

0.272 0.225 0.040 0.015

20

0.421 0.351 0.051 0.020

25

0.622 0.542 0.056 0.023

32

1.217 1.097 0.076 0.033

40

1.98 1.82 0.093 0.040

50

3.54 3.25 0.159 0.077

63

5.38 5.03 0.188 0.096 スイッチレール付 スイッチレールなし スイッチレール付 スイッチレールなし 基本質量（0st時） 50ストローク当たりの割増質量 チューブ内径(mm) 単位：kg 0.16 0.16 0.16 0.16 0.15 0.14 0.12 0.12 0.12 空気 1.05MPa 0.7MPa −10∼60°C（ただし凍結なきこと） 50∼500mm/s ラバークッション 不要（無給油） 0∼250st：  _{、251∼1000st：  、1001st∼：}   ダイレクトマウント形 水平、傾斜、垂直注2） 使用流体 保証耐圧力 最高使用圧力 最低作動圧力 周囲温度および使用流体温度 注）_{使用ピストン速度} クッション 給油 ストローク長さ許容差（mm） 取付方法 取付姿勢 磁石保持力（N）

仕様

＋1.0  0 ＋1.4 0 ＋1.8 0

標準ストローク表

注1）ストロークが長尺になるにしたがい、シリンダチューブのたわみ量が大きくなりますので、接続 金具とのクリアランス量設定にご注意ください。 注2）中間ストロークは1mm毎での対応が可能です。 チューブ 内径(mm) 300 500 50、100、150、200 50、100、150、200、250、300 50、100、150、200、250、300 350、400、450、500 100、150、200、250、300、350 400、450、500、600、700、800 900、1000

6

10

15

20

25

32

40

50

63

標準ストローク(mm) スイッチなしの製作可能_{最大ストローク(mm)}スイッチ付の製作可能_{最大ストローク(mm)} 100、150、200、250、300、350 400、450、500、600、700、800 1000 1500 2000 300 500 750 1000 1200 1500 19.6 53.9 137 231 363 588 922 1471 2256

6

10

15

20

25

32

40

50

63

チューブ内径（mm）

シリンダ理論推力

ø

6, ø10

ø

15, ø20, ø25, ø32, ø40

ø

50, ø63

実推力を算出する場合は、最低作動圧力を考慮のうえ設計願います。

注意

100 90 80 70 60 50 40 30 20 10 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 理論推力 （保持力） （N） 供給圧力（MPa） H 1200 0 理論推力 （保持力） （N） 供給圧力（MPa） 1000 900 800 700 500 400 300 200 100 600 1100 H 3000 2500 2000 1500 1000 500 0 理論推力 （保持力） （N） 供給圧力（MPa） 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 チューブ内径ø10 チューブ内径ø10 ø6 ø6 øø4040 ø32 ø32 ø25 ø25 ø20 ø20 ø15 ø15 ø50 ø50 øø6363 注1）オートスイッチ付で、中間位置にオートスイッチを設定する場合はリレー等の関係からピストン 最大速度は300mm/s以内としてください。 注2）垂直取付の場合は、空気圧回路による中間停止はできません。

CY3R

Series

マグネット式ロッドレスシリンダ

ダイレクトマウントタイプ

JIS記号

ラバークッション（マグネット形） -X116 -X160 -X322 -X1468 ハイドロ仕様ロッドレスシリンダ 高速仕様ロッドレスシリンダ シリンダチューブ外周面硬質クロームめっき付 CY1□6互換品仕様 表示記号 仕様／内容

オーダーメイド仕様

詳細はこちら -XC57 フローティングジョイント付ロッドレスシリンダ 表示記号 仕様／内容

Order

Made

個別オーダーメイド仕様

（詳細はP.1480∼1482をご参照ください。） クリーン仕様につきましては「クリーンルーム用空 気圧機器」CAT.02-23をご参照ください。

1473

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

A

構造図

両側配管形

番号 部品名 ボディ エンドカバー A エンドカバー C エンドカバー B エンドカバー D シリンダチューブ ピストン シャフト ピストン側ヨーク 外部移動子側ヨーク 磁石A 磁石B スペーサ ダンパ ピストンナット 穴用C形止め輪 アタッチメントリング 軸用C形止め輪 磁気シールド板 スイッチレール（両側配管） スイッチレール（集中配管） 磁石 六角穴付プラグ 鋼球 六角穴付ボルト 六角穴付止ねじ

構成部品

1 2a 2b 3a 3b 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18a 18b 19 20 21 22 23 材質 アルミ合金 アルミ合金 アルミ合金 アルミ合金 アルミ合金 ステンレス ステンレス 圧延鋼板 圧延鋼板 ― ― アルミ合金 ウレタンゴム 炭素鋼 炭素工具鋼 アルミ合金 硬鋼線材 圧延鋼板 アルミ合金 アルミ合金 ― クロム鋼 クロム鋼 クロム鋼 クロム鋼 備考 硬質アルマイト 亜鉛クロメート 亜鉛クロメート ø6はなし 亜鉛クロメート（ø6∼ø15なし） 燐酸塩被膜 クロメート ユニクロ（ø6,ø10なし） 白色アルマイト 白色アルマイト ニッケルめっき ニッケルめっき ニッケルめっき ø6 無電解Niめっき ø10∼ø63 クロメート ø6 真ちゅう ø10∼ø63 アルミ合金

CY3R15, 20

の場合

CY3R15

の場合 ø40 六角穴付プラグ ø20,ø50,ø63 なし 番号 部品名 ウェアリングA ウェアリングB ウェアリングC ピストンパッキン ルブリテーナ 25注2） 26注2） 27注2） 28注2） 29注2） 30注2） 材質 特殊樹脂 特殊樹脂 特殊樹脂 NBR 特殊樹脂 NBR 備考 両側配管形の場合なし ø6なし ø6なし スイッチレール ガスケット 注1）パッキンセットは、両側配管形、集中配管形とも共通になります。 注2）パッキンセットは24∼30までが一式になっておりますので、各チュ ーブ内径の手配番号にて手配ください。 注3）ø10ウェアリングA交換は当社にお問合せください。 ※パッキンセットにはグリースパック（ø6、10は5gと10g、ø15∼63は 10g）が付属されます。  グリースパックのみ必要な場合は下記品番にて手配してください。  ø6、10用グリース品番：GR-F-005（5g）外部摺動部用         GR-S-010（10g）チューブ内部用 チューブ内径(mm) 6 10 15 20 25 32 40 50 63

交換部品／パッキンセット

手配番号 CY3R6-PS CY3R10-PS CY3R15-PS CY3R20-PS CY3R25-PS CY3R32-PS CY3R40-PS CY3R50-PS CY3R63-PS 内容 上記番号 @4、@5、@6、@7、@8、@9、#0のセット 上記記号@4、@6、@7、@8のセット 上記記号@4、@6、@7、@8、@9、#0のセット

CY3R15∼63

2a

@0

!5 !6

@4 @9 @6

3a

!9

@2

@3 @5

t

@8

o u !7

@7

!3

!0

i q

!1 !4 !2 y r

@3 @7

@8 @5 o u y t

!9

@2

@3 @7 o

u y t @8

!9

@2

2a

@0 !5 !6 @4 @9 @6 !0 i q !1 !4 !2

r

3a 2a

@1 @3 !5 !6 @4 @6!0i q !4 !2

r

3a

CY3R10

CY3R6

18a 18a 18a 24注2）シリンダチューブ ガスケット NBR

CY3R

Series

CY3RG15

∼

63

スイッチレールアクセサリ型式

ストローク

チューブ内径

使用シリンダの配管形式

CYR 15 E

注1）□はストロークを示します。 注2）ø15は、ボディにマグネットを内蔵済です。 注3）部品番号：  は、両側配管に付きます。 注4）部品番号：  ，@0は集中配管形に付きます。 チューブ内径 (mm) 6 10 15   25 32 40 50 63 20

スイッチレールアクセサリセット

手配番号 両側配管形 集中配管形 CYR6EB-■ CYR10EB-■ CYR15EB-■ CYR20EB-■ CYR20EBN-■ CYR25EB-■ CYR32EB-■ CYR40EB-■ CYR50EB-■ CYR63EB-■ CYR10E-■ CYR15E-■ CYR20E-■ CYR20EN-■ CYR25E-■ CYR32E-■ CYR40E-■ CYR50E-■ CYR63E-■ 内容 有接点用 無接点用 上記番号 !7,  ,  ,@0,@2,@7注2） 上記番号   ,  ,!9,@2,@7 上記番号   ,  ,!9,@0,@2,@7 上記番号 !7,   ,   ,!9,@0,@2,@7

!9

!8

@2

@1

CY3RG15

の場合 2b

!5 !6 !3

@4 @9 @6

!0

i q

!1 !4 !2 y

r

3b

!9

@2

@0

#0

@3

@5

t

@8

o u !7

@7

CY3RG15, 20

の場合

CY3RG15

の場合

CY3RG10

2b 3b 18b 18b 18b 18a 18b 18a 18b 18a 18b 18a 18b 18a

@9 @6 !0

!5 !6 @4

@5

o u y t

#0

@0

@8

!9

@2

@3

@7

!1 !4 !2

r

i q

構造図

集中配管形

―

B

（

N

）

100

集中配管形（CY3RG） 両側配管形（CY3R） 無記号 B 注）ø6は、B表示のみ

使用オートスイッチの種類

（ø20のみの表示）

有接点スイッチ用 無接点スイッチ用 無記号 N

CY3R

Series

マグネット式ロッドレスシリンダ

ダイレクトマウントタイプ

1475

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

注）本図は、スイッチレール付（無記号）を示します。 A HT HC W K N X HB 2×プラグ Y ø D TC X F G G Z+ストローク Q+ストローク W K T PW QW L T 4×座ぐり径øB 座ぐり深さC 2×4×MM ねじ深さM スイッチレール HP 4× ø LD WP H HR HS CR HA CB WS GP GW CY3R25∼63の場合 CY3R10∼20の場合 CY3R6の場合 4×J×E 2×P(配管ポ−ﾄ)

両側配管形：ø6∼ø63

（mm） 型式 CY3R6 CY3R10 CY3R15 CY3R20 CY3R25 CY3R32 CY3R40 CY3R50 CY3R63 型式 CY3R6 CY3R10 CY3R15 CY3R20 CY3R25 CY3R32 CY3R40 CY3R50 CY3R63 A 7※ 9 10.5 9 8.5 10.5 10 14 15 B ー※ 6.5 8 9.5 9.5 11 11 14 14 C ー※ 3.2 4.2 5.2 5.2 6.5 6.5 8.2 8.2 CB 2 2 2 3 3 3 5 5 5 CR 0.5 0.5 0.5 1 1 1.5 2 2 3 D 7.6 12 16.6※ 21.6※ 26.4※ 33.6※ 41.6※ 52.4※ 65.4※ F 5.5 6.5 8 9 8.5 10.5 13 17 18 G 3※ 4 5 6 6 7 7 8.5 8.5 GP 20 27 33 39 44 55 65 83 95 GW 18.5 25.5 31.5 37.5 42.5 53.5 63.5 81.5 93.5 H 19 26 32 39 44 55 67 85 97 HA 17 24 30 36 41 52 62 80 92 HC 18 25 31 38 43 54 66 84 96 HP 10.5※ 14 17 24 23.5 29 36 45 51 HR 17 24 30 36 41 51 62 80 90 HS 6 5 8.5 7.5 6.5 7 8 9 9.5 HT 10.5※ 14 17 24 23.5 29 36 45 51 K 7 9 14 11 15 13 15 25 24 J×E M4×0.7×6 M4×0.7×6 M5×0.8×7 M6×1×8 M6×1×8 M8×1.25×10 M8×1.25×10 M10×1.5×15 M10×1.5×15 HB 10.5 14 17 21 23.5 29 36 45 51 型式 CY3R6 CY3R10 CY3R15 CY3R20 CY3R25 CY3R32 CY3R40 CY3R50 CY3R63 L 34 38 53 62 70 76 90 110 118 LD 3.5 3.5 4.3 5.4 5.4 7 7 8.6 8.6 M 3.5 4 5 5 6 7 8 10 10 MM M3×0.5 M3×0.5 M4×0.7 M4×0.7 M5×0.8 M6×1 M6×1 M8×1.25 M8×1.25 N PW 19 26 32 38 43 54 64 82 94 Q 60※ 68 84 95 105 116 134 159 171 QW 10 14 18 17 20 26 34 48 60 T 14.5※ 17.5 19 20.5 21.5 24 26 30 32 TC 10.5 14 17 20 22.5 28 33 42 48 W 20 20 25 40 40 50 60 60 70 WP 9.5 13 16 19 21.5 27 32 41 47 WS 6 8 7 7 7 7 7 10 10 X 10 15 18 22 28 35 40 50 60 Y 35.5 39.5 54.5 64 72 79 93 113 121 Z 66※ 76 94 107 117 130 148 176 188 TF※ ー ー ー G1/8 G1/8 G1/8 G1/4 G1/4 G1/4 TN※ ー ー ー NPT1/8 NPT1/8 NPT1/8 NPT1/4 NPT1/4 NPT1/4 無記号 M3×0.5※ M5×0.8 M5×0.8 Rc1/8 Rc1/8 Rc1/8 Rc1/4 Rc1/4 Rc1/4 P(配管ポ−ﾄ) WP 4×3.2 4×6.5 2×P(配管ポ−ﾄ) 3.5 4.5 6 7 6.5 8.5 11 15 16 0 -0.1注1） 注1）ø50, 63は、L になります。 0 -0.2

外形寸法図

CY3R

Series

集中配管形：ø10∼ø63

HC W K N X HB Y ø D TC X F G G Z+ストローク Q+ストローク W K T PW QW L 0 -0.1 T 4×座ぐり径øB_{座ぐり深さC} 2×4×MM ねじ深さM スイッチレール 19.5 12.5 22 8 CY3RG15の場合 CY3RG20の場合 CY3RG10の場合 プラグ 4× øLD WP HT HP H HR HS CR HA CB WS GP GW CY3RG25,32,40,50,63の場合 4×J×E プラグ （mm） 型式 CY3RG10 CY3RG15 CY3RG20 CY3RG25 CY3RG32 CY3RG40 CY3RG50 CY3RG63 型式 CY3RG10 CY3RG15 CY3RG20 CY3RG25 CY3RG32 CY3RG40 CY3RG50 CY3RG63 B 6.5 8 9.5 9.5 11 11 14 14 C 3.2 4.2 5.2 5.2 6.5 6.5 8.2 8.2 CB 2 2 3 3 3 5 5 5 CR 0.5 0.5 1 1 1.5 2 2 3 D 12 16.6※ 21.6※ 26.4※ 33.6※ 41.6※ 52.4※ 65.4※ F 6.5 8 9 8.5 10.5 13 17 18 G 4 5 6 6 7 7 8.5 8.5 GP 27 33 39 44 55 65 83 95 GW 25.5 31.5 37.5 42.5 53.5 63.5 81.5 93.5 H 26 32 39 44 55 67 85 97 HA 24 30 36 41 52 62 80 92 HB 14 17 21 23.5 29 36 45 51 HP ー ー 11 14.5 20 25 32 35 HR 24 30 36 41 51 62 80 90 HS 5 8.5 7.5 6.5 7 8 9 9.5 HT ー ー 28 33.5 41 50 56 63.5 L 38 53 62 70 76 90 110 118 K 9 14 11 15 13 15 25 24 J×E M4×0.7×6 M5×0.8×7 M6×1×8 M6×1×8 M8×1.25×10 M8×1.25×10 M10×1.5×15 M10×1.5×15 HC 25 31 38 43 54 66 84 96 型式 CY3RG10 CY3RG15 CY3RG20 CY3RG25 CY3RG32 CY3RG40 CY3RG50 CY3RG63 LD 3.5 4.3 5.4 5.4 7 7 8.6 8.6 M 4 5 5 6 7 8 10 10 MM M3×0.5 M4×0.7 M4×0.7 M5×0.8 M6×1 M6×1 M8×1.25 M8×1.25 N 4.5 6 7 6.5 8.5 11 15 16 PW 26 32 38 43 54 64 82 94 Q 68 84 95 105 116 134 159 171 QW 14 18 17 20 26 34 48 60 T 17.5 19 20.5 21.5 24 26 30 32 TC 14 17 20 22.5 28 33 42 48 W 20 25 40 40 50 60 60 70 WP 13 16 19 21.5 27 32 41 47 X 15 18 22 28 35 40 50 60 Y 39.5 54.5 64 72 79 93 113 121 Z 76 94 107 117 130 148 176 188 WS 8 7 7 7 7 7 10 10 TF※ ー ー G1/8 G1/8 G1/8 G1/4 G1/4 G1/4 TN※ ー ー NPT1/8 NPT1/8 NPT1/8 NPT1/4 NPT1/4 NPT1/4 無記号 M5×0.8 M5×0.8 Rc1/8 Rc1/8 Rc1/8 Rc1/4 Rc1/4 Rc1/4 P(配管ポ−ﾄ) P(配管ポ−ﾄ) （作動方向：B） P(配管ポ−ﾄ) （作動方向：B） P(配管ポ−ﾄ) （作動方向：A） 12.5 14 30 13 注2）※印はCY1RGシリーズと異なる寸法を示す。 注1） 注1）ø50, 63は、L になります。 0 -0.2

外形寸法図

CY3R

Series

マグネット式ロッドレスシリンダ

ダイレクトマウントタイプ

P(配管ポ−ﾄ) （作動方向：A） P(配管ポ−ﾄ) （作動方向：A） P(配管ポ−ﾄ) （作動方向：B） （作動方向）

B

A

1477

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

オートスイッチ適正取付位置（ストロークエンド検出時）

（参考寸法） A B C D

オートスイッチ適正取付位置

ø6

∼

ø20

D-A9□ D-M9D-M9□□W D-M9□A D-A9□ D-M9□ D-M9□W D-M9□A D-A9□ D-M9□ D-M9□W D-M9□A D-A9□ D-M9□ D-M9□W D-M9□A 26 28 17.5 19.5 6 10 15 20 A 30 32 21.5 23.5 46 48 76.5 87.5 42 44 72.5 83.5 46 48 ― 39.5 42 44 ― 35.5 26 ― 56.5 67.5 30 32 60.5 71.5 B C D （mm） チューブ 内径 オートスイッチ 型式 注1）ø15のC部にオートスイッチは、設置できません。 注2）ø10のD部にD-A9□型は、設置できません。 注3）上記の値はストロークエンド検出におけるオートスイッチの取付位置に対する目安です。実際の設定においては、オート スイッチの作動状態を確認の上、調整願います。 注4）D-Z7□, D-Y□タイプは取付けできません。

ø25

∼

ø63

D-A9□ 19 22.5 24.5 28.5 30.5 23 26.5 28.5 32.5 34.5 18 21.5 23.5 27.5 29.5 98 107.5 123.5 147.5 157.5 94 103.5 119.5 143.5 153.5 99 108.5 124.5 148.5 158.5 42 45.5 47.5 51.5 53.5 38 41.5 43.5 47.5 49.5 43 46.5 48.5 52.5 54.5 75 84.5 100.5 124.5 134.5 79 88.5 104.5 128.5 138.5 74 83.5 99.5 123.5 133.5 25 32 40 50 63 （mm） チューブ 内径 オートスイッチ 型式 注1）オートスイッチを2ヶ取付けた場合の製作可能最小ストロークは50mmとなります。 注2）上記の値はストロークエンド検出におけるオートスイッチの取付位置に対する目安です。実際の設定においてはオートスイッチの作動状態を確認の上、調整願います。 注3）D-A9□, M9□, M9□W, M9□A型をシリンダと別手配の場合は、別途オートスイッチ取付金具が必要です。 （P.1479オートスイッチ取付金具／部品品番をご参照ください） D-Z7□ D-Z80 D-Y59□ D-Y7P D-Y7□W D-Y7BA D-Z7□ D-Z80 D-Y59□ D-Y7P D-Y7□W D-Y7BA D-A9□ D-Z7□ D-Z80 D-Y59□ D-Y7P D-Y7□W D-Y7BA D-A9□ D-Z7□ D-Z80 D-Y59□ D-Y7P D-Y7□W D-Y7BA D-A9□ D-M9□ D-M9□W D-M9□A D-M9□ D-M9□W D-M9□A D-M9□ D-M9□W D-M9□A D-M9□ D-M9□W D-M9□A A B C D

CY3B/CY3R

Series

オートスイッチ取付

オートスイッチ型式 チューブ内径 6 8 4.5 ― ― 10 11 6.5 ― ― 15 20 8 4.5 ― ― 25 6 5 ― ― 32 6 5 9 5 40 7 5.5 9 5 50 9 5.5 11 6 63 8 6.5 9 6 8 7 10 6 D-A9□ D-M9□ D-M9□W D-M9□A D-Z7□/Z80 D-Y59□/Y7P/Y7□W/Y7BA

（mm）

動作範囲

※―部オートスイッチは取付できません。 ※応差を含めた目安であり、保証するものではありません。(ばらつき±30％程度) 周囲の環境により大きく変化する場合があります。

オートスイッチ取付金具／部品品番

チューブ内径（mm） オートスイッチ型式 BMG2-012 D-A9□ D-M9□ D-M9□W D-M9□A ø25∼ø63 ※無接点オートスイッチには、プリワイヤコネクタ付もあります。詳細は、P.1648、1649をご参照ください。 ※ノーマルクローズ（NC＝b接点）無接点オートスイッチ（D-F9G, F9H, Y7G, Y7H型）もありますので、詳細は、P.1593、1595をご参照ください。 ※適用可能ボアサイズはø25∼ø63となります。 オートスイッチ種類 品番 リード線取出し（取出方向） 特長 D-Z73, Z76 D-Z80 D-Y59A, Y59B, Y7P D-Y7NW, Y7PW, Y7BW D-Y7BA 適用チューブ内径 ø25∼ø63 グロメット（横） グロメット（横）

型式表示方法の適用オートスイッチ以外にも下記オートスイッチの取付が可能です。

詳細仕様につきましてはP.1575∼1701をご参照ください。

無接点 有接点 _{表示灯なし}― ― 診断表示（2色表示） 耐水性向上品（2色表示）

D-A9

□

/M9

□

/M9

□

W/M9

□

A

型の場合 BMG2-012

オートスイッチ取付

CY3B/CY3R

Series

1479

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

仕様

形式 チューブ内径 使用流体 ピストン速度 注) 配管は両サイドの各プレートからとなります。 〈基本形〉〈ダイレクトマウント形〉

CY3B

X132

_{適用シリーズ CY3B} ø6∼ø63 内径 ポートねじの種類 ストローク エア供給口を軸方向に変更

CY3B

CY3R

内径 ポートねじの種類 ストローク

X116

ハイドロ仕様 管接続口径は標準と同一です。 2×管接続口径

仕様

基本形、ダイレクトマウント形 基本形 CY3B25∼63、CY3R25∼63 タービン油 15∼300mm/s 番号 表示記号 仕様／内容 基本形 CY3B ダイレクトマウント形_CY3R ハイドロ仕様ロッドレスシリンダ エア供給口を軸方向に変更 高速仕様ロッドレスシリンダ ヘリサートねじ仕様 移動子の取付タップ箇所追加 外部無潤滑仕様 シリンダチューブ外周面（硬質クロムめっき付） 外部無潤滑仕様（ダストシール付） CY1□6互換品仕様 -X116 -X132 -X160 -X168 -X206 -X210 -X322 -X324 -X1468

適用シリーズ

●（ø25∼ø63） ●（ø6∼ø63） ●（ø20∼ø63） ●（ø20∼ø63） ●（ø6∼ø63） ●（ø6∼ø63） ●（ø15∼ø63） ●（ø10∼ø63） ●（ø6） ●（ø25∼ø63） ●（ø20∼ø63） ●（ø15∼ø63） ●（ø6） シリンダの精密定速送り、中間停止、スキップ送りに適します。 ― ― ― ― ― チューブ内径 1 2 3 4 5 6 7 8 9 エア供給口をヘッドカバーのボス部に変更したものです。

CY3B/CY3R

Series

個別オーダーメイド仕様q

詳しい寸法・仕様および納期につきましては、当社にご確認ください。

Order

Made

表示記号

-X116

ハイドロ仕様ロッドレスシリンダ

1

表示記号

-X132

エア供給口を軸方向に変更

2

CY3B

CY3R

X160

仕様

適用シリーズ CY3B/CY3R ø20∼ø63 1500mm/s（MAX） 内径 ポートねじの種類 ストローク 高速仕様ロッドレスシリンダ

CY3B

X206

取付用タップを、標準位置の反対面に追加したものです。

仕様

適用シリーズ CY3B ø6∼ø63 内径 ポートねじの種類 ストローク 移動子の取付タップ箇所追加

CY3B

仕様

適用シリーズ チューブ内径 CY3B ø6∼ø63

X210

内径 ポートねじの種類 ストローク 外部無潤滑仕様

構造図

CY3B（基本形）

CY3B

標準の取付ねじを、ヘリサートねじ仕様にしたものです。

仕様

適用シリーズ チューブ内径 CY3B CY3B:ø20∼ø63

X168

内径 ポートねじの種類 ストローク ヘリサートねじ仕様 チューブ内径 ピストン速度1500mm/s（基本形）の高速駆動が可能になりますが、すべ てを満足するものではありません。使用条件等をご確認ください。（無負 荷時） ピストン速度(無負荷時) チューブ内径 注1）本シリンダを高速仕様で使用する場合は必ず衝撃緩衝装置を設けてください。 注2）CY3Rの場合は、両側配管のみとなります。 注3）発生ピストン速度は、使用条件により異なりますので、当社にお問合せください。 注4）速度は、使用条件により、経時的に低下傾向となりますので、状況に応じて、定期的 なグリースUPをご検討ください。 油分などを嫌らう雰囲気に適しています。スクレーパは装着されておりま せん。雰囲気中にゴミ等が飛散する場合は、別途−X324(フェルト付)が 用意されています。 表示記号

-X160

高速仕様ロッドレスシリンダ

3

4

ヘリサートねじ仕様

表示記号

-X168

表示記号

-X206

移動子の取付タップ箇所追加

5

6

外部無潤滑仕様

表示記号

-X210

個別オーダーメイド仕様

CY3B/CY3R

Series

1481

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

CY3B

CY3R

CY3B

CY3R（G）

仕様

適用シリーズ ※_CY3B･3R チューブ内径(mm) ø15∼ø63

X322

内径 ポートねじの種類 ストローク

仕様

適用シリーズ CY3B チューブ内径(mm) ø10∼ø63

CY3B

内径 ポートねじの種類 ストローク

X324

外部無潤滑仕様（ダストシール付）

構造図

CY3B（基本形）

X1468

CY1□6と取付寸法互換品。 内径 ポートねじの種類 ストローク CY1□6互換品仕様 シリンダチューブ外周面に硬質クロームめっきを施し、軸受摩耗の軽減 を向上させました。 ※ストロークエンド部は、必ず衝撃緩衝装置を設けてください。 注1） 製作可能最大ストロークは、3500stまたは、標準タイプの製作可能最大ストロークま でとなります。ただし、CY3Rは標準品の製作可能最大ストロークまでとなります。 注2） 2000stを超えるストロークの場合は、別途、当社にご確認ください。 ダストシール （フェルト） 特殊軸受 シリンダチューブ外周面硬質クロームめっき 外部無潤滑仕様でシリンダ本体部にフェルト製のダストシールを設けま した。

構造・外形寸法図

CY3B

CY3R

チューブ外周面 硬質クロームめっき チューブ外周面硬質クロームめっき

CY3B/CY3R

Series

個別オーダーメイド仕様w

詳しい寸法・仕様および納期につきましては、当社にご確認ください。

Order

Made

表示記号

-X322

シリンダチューブ外周面硬質クロームめっき付

7

8

外部無潤滑仕様（ダストシール付）

表示記号

-X324

表示記号

-X1468

CY1

□

6

互換品仕様

9

取付け

取付け

注意

注意

q

シリンダチューブ外周面に打痕等をつけないようにご

注意ください。

ルブリテーナ、ウエアリングの損傷をまねき作動不適合の原 因となります。

w

外部移動子の回転にご注意ください。

他軸（リニアガイドなど）と接続して、回転を抑制する場合も、 フローティング接続状態としてください。

e

マグネットカップリングがずれた状態で使用しないで

ください。

マグネットカップリングがずれた場合は、ストロークエンド にて外部移動子を手（またはピストン移動子を空圧）で押して 正しい位置に戻してください。

r

シリンダは、エンドカバー内の取付穴よりボルトで取

付 け、ボ ル ト の 緩 み が な い よ う に し て く だ さ い。

(CY3R)

t

ボルト取付けの際に、両端のエンドカバーと取付面と

に隙間が生じる場合は、スペーサなどでシム調整し無

理のないように行ってください。(CY3R)

y

シリンダは、必ず両端カバーを固定してご使用ください。

外部移動子固定でのご使用は避けてください。

i

垂直方向でのご使用は許容負荷質量にご注意ください。

垂直方向でご使用になる場合の許容負荷質量（参考値P.1466） は機種選定方法のようになりますが、許容値以上の負荷がかか るとマグネットカップリングの離脱により落下します。ご使用 の際には、使用条件（圧力、負荷）をご確認ください。

o

外部に案内機構を持つ負荷との接続には十分な心出し

をしてください。

ストロークが長くなる程、軸心の変化量が大きくなりますの でズレ量を吸収できるよう、接続方法（フローティング機構） をご考慮のうえご使用ください。 なお、CY3B,CY3Rシリーズは、専用のフローティングジョイ ント（XC57）を設定しましたので、ご検討ください。（P.1836） 取付ブラケットとシリンダにクリアラ ンスを設け、軸心のズレ量を吸収させ ます。なお、取付ブラケットをシリン ダの軸心以上のばし、シリンダにモー メントを受けないようにします。 負荷とシリンダの軸心の心ずれ 吸収ができず作動不適合の原因 となります。 軸心 ガイド ロッド ロッドレスシリンダ ボルト等により 直接接続 ショック アブソーバ 取付 ブラケット ガイドロッド ストッパ ロッドレス シリンダ 図1.誤った取付方法 注) 図はCY3Bを示します。 図2.推奨取付方法

u

外部移動子に横荷重をかけないでください。

負荷とシリンダを直接取付けた場合、それぞれの軸心の心ず れを吸収する事ができず、横荷重がかかった状態となり、作 動不適合の原因となります。（図1）心ずれおよびシリンダの自 重たわみを吸収できるよう接続方法をご考慮の上ご使用くだ さい。図2に推奨取付図を示します。

使用上

q

ヘッドカバーとボディの間にご注意ください。

シリンダ作動中は指や手を挟まれ損傷を与える場合がありま すので十分に注意してください。

w

シリンダには、設定資料の許容値以上の負荷をかけな

いでください。

不適合発生の原因となります。

e

シリンダに水や切削液などの液体飛散環境、水蒸気環

境、付着性の異物および粉塵環境などシリンダ摺動部

の潤滑性を悪化させるような環境でのご使用は避けて

ください。

シリンダ摺動部の潤滑性を悪化させるような環境の場合は、 個別に対応を検討しますので、当社にお問合せください。

r

シリンダにグリースUPする場合は、製品に塗布してい

るグリースをご使用ください。グリースパックを用意

しておりますので当社にお問合せください。

警告

CY3B/CY3R

Series

／製品個別注意事項q

ご使用の前に必ずお読みください。

安全上のご注意につきましては後付50、アクチュエータ／共通注意事項、オートスイッチ／

共通注意事項につきましてはP.3∼12をご確認ください。

1483

CY3B

CY3R

CY1L

CY1S

CY1H

CY1F

CYP

D-



-X



技術 資料

CY3B

CY3R

A
