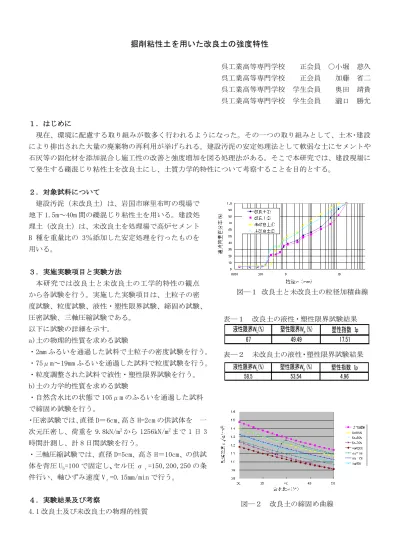

(1)掘削粘性土を用いた改良土の強度特性 呉工業高等専門学校
2
0
0
全文
(2) 改良土の土粒子の密度はρs=2.62 g/cm³となり、未 改良土の土粒子の密度はρs=2.64 g/cm³となった。図 ―１に改良土と未改良土の粒径加積曲線を示す。図― １より、改良土と未改良土では、若干、粒径に差がみ られた。また、平均粒径から粒径が粗いことや砂質系 に近い粘性土であることが分かった。表―１、表―２ に液性・塑性限界試験の結果を示す。表―１、表―２ により、改良土では未改良土よりも塑性指数 Ip が大き くなり、改良土では未改良土よりも、含水比が高く、. 図―３. 改良土と未改良土の圧縮曲線. 表―３. 改良土の圧密試験結果. 純粋な粘土に近いことが分かる。このことから、改良 土の方が、未改良土よりも粘性土に近いことが分かっ. 初期間隙比 圧密降伏応力 eo Pc （kN/m2） 1.4 300 1.31 310. た。 4.2 改良土及び未改良土の力学的性質 図―２に改良土の締固め曲線を示す。図―２より、改 良土の締固め曲線のグラフの挙動は、砂質土に近いこと が分かる。図－３に改良土と未改良土の圧縮曲線を示す。 図―３より、改良土よりも未改良土の方が、圧密が進ん でいることが分かる。また、表―３、表―４に圧密試験 の結果を示す。改良土の圧密降伏応力は、未改良土の応. 1 2. 表―４ 1 2 3. 圧縮指数 Cc 0.08 0.1. 未改良土の圧密試験結果 初期間隙比 圧密降伏応力 2 eo Pc （kN/m ） 1.27 130 1.31 120 1.31 120. 圧縮指数 Cc 0.25 0.21 0.32. 力より、1.5 倍増加していることが分かる。圧縮指数 CC も改良土は小さく、未改良土は大きくなっており、間隙 比の増加も大きくなっている。このことから、改良土は セメントを添加したことにより、圧縮に対しての強度が 増加したことが考えられる。図―４に改良土の有効応力 の経路について示す。図―４より、間隙水圧の影響が大 きいことや破壊線の傾きが急になることが分かる。これ は、セメントを添加したことによりせん断抵抗力が増加. 図―４. 改良土の有効応力経路. し、強度が増加したことが分かる。以上のことから、セメントが強度を増加させ、水を吸収させる特性を持 っていることにより、セメントを添加した改良土は強度が増加し、圧縮による体積変化で少なくなったと考 えられる。 ５．まとめ ①改良土と未改良土の粒径は相違がみられた。 ②改良土は未改良土より圧縮性が低い。 ③改良土にセメントを加えたため、強度も増したが含水比も増加した。 以上より本研究にて得た結論はセメント添加により強度の増加が認められた。粒度試験の結果から建設汚 泥の安定処理の際の製造段階で加えるセメント量又は粗骨材を現在より多く加えることにより圧縮強度等の 増加は可能であると考えられる。加えるセメント量や粗骨材の配合比率を変えたもので再度研究することや 建設材料に有効に使用できるか否か判断し、最適な用途を検討することが今後の課題である。 参考文献 １）社団法人地盤工学会：土質試験、基本と手引き（第一回改訂版） 、丸善，2001.
(3)
関連したドキュメント
（ （ （ （２ ２ ２ ２） ） ） ）品目 品目 品目の 品目 の 選択 の の 選択 選択と 選択 と と と販売戦略 販売戦略 販売戦略 販売戦略
アルミプレート Aluminum plate グランドプレーン GND plane 放電ガン Discharge gun 静電気試験機 Electro static discharge simulator Output 絶縁板
その2 モバイル側 アプリ開発 /テスト モバイル対 応サーバー 側アプリ 開発/テスト 基幹システ ムとの連携 アプリ開発 App Store にアプリ登 録 →
拡張現実感 (Augmented Reality; AR) や複合現実感 (Mixed Reality; MR) は，現実空間に付与したい情報を加 算することができる技術である．一方，その逆の概念であ
・ 当社は、事業を通じて CSR（Corporate
[r]
Finally, no significant differences in the expression of osteoblast or osteoclast markers were observed in bone from Tnxb-KO and WT mice, but markers did show a tendency to be
ったトヨタ、日産、ホンダの自動車メーカー3
