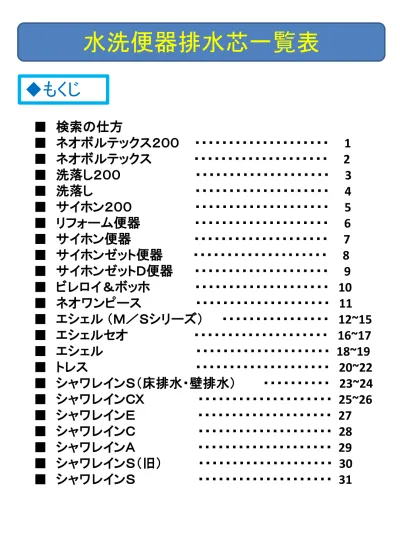

水洗便器排水芯一覧表

水洗便器排水芯一覧表

■ 検索の仕方

■ ネオボルテックス２００

・・・・・・・・・・・・・・・・・・・・ 1

■ ネオボルテックス

・・・・・・・・・・・・・・・・・・・・ 2

■ 洗落し２００

・・・・・・・・・・・・・・・・・・・・ 3

■ 洗落し

・・・・・・・・・・・・・・・・・・・・ 4

■ サイホン２００

・・・・・・・・・・・・・・・・・・・・ 5

■ リフォーム便器

・・・・・・・・・・・・・・・・・・・・ 6

■ サイホン便器 ・・・・・・・・・・・・・・・・・・・・

7

■ サイホンゼット便器

・・・・・・・・・・・・・・・・・・・・ 8

■ サイホンゼットＤ便器

・・・・・・・・・・・・・・・・・・・・ 9

■ ビレロイ＆ボッホ ・・・・・・・・・・・・・・・・・・・・

10

■ ネオワンピース ・・・・・・・・・・・・・・・・・・・・

11

■ エシェル

（Ｍ／Ｓシリーズ） ・・・・・・・・・・・・・・・・ 12~15

■ エシェルセオ

・・・・・・・・・・・・・・・・・・・・ 16~17

■ エシェル

・・・・・・・・・・・・・・・・・・・・ 18~19

■ トレス ・・・・・・・・・・・・・・・・・・・・

20~22

■ シャワレインＳ（床排水・壁排水） ・・・・・・・・・・

23~24

■ シャワレインＣＸ ・・・・・・・・・・・・・・・・・・・・

25~26

■ シャワレインＥ ・・・・・・・・・・・・・・・・・・・・

27

■ シャワレインＣ ・・・・・・・・・・・・・・・・・・・・

28

■ シャワレインＡ ・・・・・・・・・・・・・・・・・・・・

29

■ シャワレインＳ（旧） ・・・・・・・・・・・・・・・・・・・・

30

■ シャワレインＳ ・・・・・・・・・・・・・・・・・・・・

31

◆もくじ

水洗便器排水芯一覧表

検索のしかた

１．キーボードの「Ｃｔｒｌ」キーと「Ｆ」キーを同時に押します。 ２．検索したい便器番を入力し、「Ｅｎｔｅｒ」を押します。 ４．商品図面について

http://dolphin.va.panasonic.co.jp/sumai/IWSearch

３．該当品番が反転表示しますので、排水芯をご確認ください。 下記ＵＲＬにて商品図面のダウンロードが可能です。 品番表示位置

便器品番 寒冷地 排水芯（mm） 写 真 CH410YHW (7)

200

CH410YNP (7) CH410YPF (7) CH410YWS (7) CH410YHWB ― CH410YNPB ― CH410YPFB _― CH410YWSB _― CH410HW (7) CH410NP (7) CH410HWB ― CH410NPB ― CH410PF (7) CH410WS (7) CH410NF (7) CH410HS (7) CH410LF (7) CH410PFB _― CH410WSB ― CH410NFB ― CH410HSB ― CH410LFB ―

ネオボルテックス200

寒冷地仕様は品番末尾に7が入ります。 ＨＷ：ホワイトグレー ＮＰ：パステルピンク ＬＦ：フローラルブルー ＷＳ：ホワイト ＮＦ：フローラルピンク ＰＦ：パステルアイボリー ＨＳ：グレー 色品番

1

便器品番 寒冷地 排水芯（mm） 写 真 CH440WS (7)

380

CH440LF (7) CH440NF (7) CH440HS (7)

ネオボルテックス

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＬＦ：フローラルブルー ＮＦ：フローラルピンク ＨＳ：グレー

2

便器品番 寒冷地 排水芯（mm） 写 真 CH400YKHW (7)

200

CH400YKNP (7) CH400YKPF (7) CH400YKWS (7) CH400YKHWB ― CH400YKNPB ― CH400YKPFB ― CH400YKWSB ― CH400KHW (7) CH400KNP (7) CH400KWS (7) CH400KPF (7) CH400KNF (7) CH400KHS (7) CH400PF (7) CH400NF (7) CH400WS (7) CH400HS (7)

洗落し200

寒冷地仕様は品番末尾に7が入ります。 色品番 ＨＷ：ホワイトグレー ＮＰ：パステルピンク ＰＦ：パステルアイボリー ＷＳ：ホワイト ＮＦ：フローラルピンク ＨＳ：グレー

3

便器品番 寒冷地 排水芯（mm） 写 真 CH41KHS (7)

550

CH41KWS (7) CH41KNF (7) CH41KLF (7) CH41KWF (7) CH41WS (7) CH41L (7) CH41N (7) CH41W (7)

洗落し

寒冷地仕様は品番末尾に_{7が入ります。} 色品番 ＷＳ：ホワイト ＬＦ：フローラルブルー ＮＦ：フローラルピンク ＨＳ：グレー ＷＦ：オフホワイト Ｌ ：フローラルブルー Ｎ ：フローラルピンク Ｗ ：ホワイト

4

便器品番 寒冷地 排水芯（mm） 写 真 CH420YHW (7)

200

CH420YNP (7) CH420YPF (7) CH420YWS (7) CH420YHWB ― CH420YNPB ― CH420YPFB ― CH420YWSB ― CH420HW (7) CH420NP (7) CH420PF (7) CH420WS (7) CH420NF (7) CH420HS (7) CH420LF (7) CH420HWB _― CH420NPB ― CH420PFB ― CH420WSB ― CH420NFB ― CH420HSB _― CH420LFB _―

サイホン200

寒冷地仕様は品番末尾に_{7が入ります。} 色品番 ＨＷ：ホワイトグレー ＮＰ：パステルピンク ＬＦ：フローラルブルー ＷＳ：ホワイト ＮＦ：フローラルピンク ＰＦ：パステルアイボリー ＨＳ：グレー

5

便器品番 寒冷地 排水芯（mm） 写 真 CH420RYKHW (7) CH420RYKNP (7) CH420RYKPF (7) CH420RYKWS (7) CH420RKHW (7) CH420RKNP (7) CH420RKWS (7) CH420RKPF (7) CH420RKNF (7) CH420RKHS (7) CH420RWS (7) CH420RNF (7) CH420RHS (7) CH420RPF (7)

リフォーム便器

◆サイホンタイプとシャワレインタイプの見分け方 サイホンタイプ シャワレインタイプ 排水芯 ２８５～５６５ ３０５～５８５ ロータンク品番 ＣＨ４２００□ ＣＨ４６５００Ｒ□ ＣＨ４２０１□ ＣＨ４６５０１Ｒ□ 便座 クリーンシャワレ等 ＣＨ４６５２_□ ＣＨ４６５４□ ＣＨ４６５５□ サイホンタイプ シャワレインタイプ 寒冷地仕様は品番末尾に_{7が入ります。} 色品番 ＨＷ：ホワイトグレー ＮＰ：パステルピンク ＷＳ：ホワイト ＮＦ：フローラルピンク ＰＦ：パステルアイボリー ＨＳ：グレー ＨＷ：ホワイトグレー

6

シャワレインタイプ 組込型 サイホンタイプ （セパレート型）

ｻｲﾎﾝ

ﾀｲﾌﾟ

285

~565

シャワレイン

ﾀｲﾌﾟ

305

~585

便器品番 寒冷地 排水芯（mm） 写 真 CH42KHS

―

395

CH42KLF CH42KNF CH42KWS CH42KWF CH42WS CH42L CH42N CH42W

サイホン便器

寒冷地仕様は品番末尾に_{7が入ります。} 色品番 ＷＳ：ホワイト ＬＦ：フローラルブルー ＮＦ：フローラルピンク ＨＳ：グレー ＷＦ：オフホワイト Ｌ ：フローラルブルー Ｎ ：フローラルピンク Ｗ ：ホワイト

7

便器品番 寒冷地 排水芯（mm） 写 真 CH43KHS

―

370

CH43KLF CH43KNF CH43KWS CH43KWF CH43WS CH43G CH43F CH43W CH43L CH43N CH43B CH43R

サイホンゼット便器

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＬＦ：フローラルブルー ＮＦ：フローラルピンク ＨＳ：グレー ＷＦ：オフホワイト Ｌ ：フローラルブルー Ｎ ：フローラルピンク Ｗ ：ホワイト Ｇ ：フローラルグリーン Ｆ ：フローラルベージュ Ｂ ：グラック Ｒ ：ワインレッド

8

便器品番 寒冷地 排水芯（mm） 写 真 CH441WS (7)

205

CH441HS (7) CH441BS (7)

サイホンゼットＤ便器

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＨＳ：グレー ＢＳ：ブラック

9

ビレロイ＆ボッホ

寒冷地仕様は品番末尾に7が入ります。 ＷＳ：ホワイト ＨＳ：グレー ＢＳ：ブラック 色品番 便器品番 寒冷地 排水芯（mm） 写 真 CH442WS (7)

280

CH442HS (7) CH442BS (7)

10

便器品番 寒冷地 排水芯（mm） 写 真 CH451WSX9

―

200

CH451NFX9 CH451HSX9 CH451WS CH451NF CH451LF CH451HS

ネオワンピース

寒冷地仕様は品番末尾に_{7が入ります。} ＷＳ：ホワイト ＮＦ：フローラルピンク ＬＦ：フローラルブルー ＨＳ：グレー 色品番

11

便器品番 寒冷地 排水芯（mm） 写 真 CH45M2HW (7)

200

CH45M2NP (7) CH45M2PF (7) CH45M2WS (7) CH45M3HW (7) CH45M3NP (7) CH45M3PF (7) CH45M3WS (7) CH45M2MHW (7) CH45M2MNP (7) CH45M2MPF (7) CH45M2MWS (7) CH45M3MHW (7) CH45M3MNP (7) CH45M3MPF (7) CH45M3MWS (7)

エシェル（Ｍシリーズ）

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー

12

便器品番 寒冷地 排水芯（mm） 写 真 CH45S2HW (7)

200

CH45S2NP (7) CH45S2PF (7) CH45S2WS (7) CH45S3HW (7) CH45S3NP (7) CH45S3PF (7) CH45S3WS (7) CH45S2MHW (7) CH45S2MNP (7) CH45S2MPF (7) CH45S2MWS (7) CH45S3MHW (7) CH45S3MNP (7) CH45S3MPF (7) CH45S3MWS (7)

エシェル（Ｓシリーズ）

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー

13

便器品番 寒冷地 排水芯（mm） 写 真 CH45M2RHW (7)

305

~450

CH45M2RNP (7) CH45M2RPF (7) CH45M2RWS (7) CH45M3RHW (7) CH45M3RNP (7) CH45M3RPF (7) CH45M3RWS (7) CH45M2RMHW (7) CH45M2RMNP (7) CH45M2RMPF (7) CH45M2RMWS (7) CH45M3RMHW (7) CH45M3RMNP (7) CH45M3RMPF (7) CH45M3RMWS (7)

エシェル（Ｍシリーズ）リフォーム便器

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー

14

便器品番 寒冷地 排水芯（mm） 写 真 CH45S2RHW (7)

305

~450

CH45S2RNP (7) CH45S2RPF (7) CH45S2RWS (7) CH45S3RHW (7) CH45S3RNP (7) CH45S3RPF (7) CH45S3RWS (7) CH45S2RMHW (7) CH45S2RMNP (7) CH45S2RMPF (7) CH45S2RMWS (7) CH45S3RMHW (7) CH45S3RMNP (7) CH45S3RMPF (7) CH45S3RMWS (7)

エシェル（Sシリーズ）リフォーム便器

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー

15

便器品番 寒冷地 排水芯（mm） 写 真 CH453HW (7)

200

CH453NP (7) CH453PF (7) CH453WS (7) CH453MHW (7) CH453MNP (7) CH453MPF (7) CH453MWS (7)

エシェルセオ

寒冷地仕様は品番末尾に_{7が入ります。} ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

16

便器品番 寒冷地 排水芯（mm） 写 真 CH453THW (7)

200

CH453TNP (7) CH453TPF (7) CH453TWS (7) CH453TMHW (7) CH453TMNP (7) CH453TMPF (7) CH453TMWS (7)

エシェルセオ（停電対応）

寒冷地仕様は品番末尾に7が入ります。 色品番 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー

17

便器品番 寒冷地 排水芯（mm） 写 真 CH452KHW (7)

200

CH452KNP (7) CH452KPF (7) CH452KWS (7) CH452MKHW (7) CH452MKNP (7) CH452MKPF (7) CH452MKWS (7) CH452HW (7) CH452NP (7) CH452PF (7) CH452WS (7) CH452MHW (7) CH452MNP (7) CH452MPF (7) CH452MWS (7) CH452EMHW (7) CH452EMNP (7) CH452EMPF (7) CH452EMWS (7)

エシェル

寒冷地仕様は品番末尾に7が入ります。 ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

18

便器品番 寒冷地 排水芯（mm） 写 真 CH452THW (7)

200

CH452TNP (7) CH452TPF (7) CH452TWS (7) CH452TMHW (7) CH452TMNP (7) CH452TMPF (7) CH452TMWS (7)

エシェル（停電対応）

寒冷地仕様は品番末尾に_{7が入ります。} ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

19

トレス

寒冷地仕様は品番末尾に7が入ります アームレスト付きは数字4桁の後にMが付きます 便器品番 寒冷地 排水芯（mm） 写 真 CH4681WS （7）

200

CH4681PF （7） CH4681NP （7） CH4681HW （7） CH4682WS （7） CH4682PF （7） CH4682NP （7） CH4682HW （7） CH4683WS （7） CH4683PF （7） CH4683NP （7） CH4683HW （7） CH4681MWS （7） CH4681MPF （7） CH4681MNP （7） CH4681MHW （7） CH4682MWS （7） CH4682MPF （7） CH4682MNP （7） CH4682MHW （7） CH4683MWS （7） CH4683MPF （7） CH4683MNP （7） CH4683MHW （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

20

トレス（停電対応）

寒冷地仕様は品番末尾に7が入ります アームレスト付きは数字4桁Ｔの後にＭが付きます 便器品番 寒冷地 排水芯（mm） 写 真 CH4681TWS （7）

200

CH4681TPF （7） CH4681TNP （7） CH4681THW （7） CH4682TWS （7） CH4682TPF （7） CH4682TNP （7） CH4682THW （7） CH4683TWS （7） CH4683TPF （7） CH4683TNP （7） CH4681TWS （7） CH4681TMPF （7） CH4681TMNP （7） CH4681TMHW （7） CH4682TMWS （7） CH4682TMPF （7） CH4682TMNP （7） CH4682TMHW （7） CH4683TMWS （7） CH4683TMPF （7） CH4683TMNP （7） CH4683TMHW （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

21

リフォームトレス

寒冷地仕様は品番末尾に7が入ります アームレスト付きは数字4桁Rの後にＭが付きます 便器品番 寒冷地 排水芯（mm） 写 真 CH4682RWS （7） CH4682RPF （7）

305

~450

CH4682RNP （7） CH4682RHW （7） CH4682RMWS （7） CH4682RMPF （7） CH4682RMNP （7） CH4682RMHW （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

22

シャワレインＳ（床排水）

寒冷地仕様は品番末尾に7が入ります。 便器品番 寒冷地 排水芯（mm） 写 真 CH467YWS （7）

200

CH467YPF （7） CH467YNP （7） CH467YHW （7） CH467YNF （7） CH467YHS （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー ＮＦ：フローラルピンク ＨＳ：グレー 色品番

23

シャワレインＳ（壁排水）

便器品番 寒冷地 排水芯（mm） 写 真 CH467PYWS -

148

または

155

CH467PYPF - CH467PYNP - CH467PYHW - ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＷ：ホワイトグレー 色品番

24

シャワレインＣＸ

_{寒冷地仕様は品番末尾に} 7が入ります アームレスト付きは数字_{4桁の後にＭが付きます} 便器品番 寒冷地 排水芯（mm） 写 真 CH4660YWS （7）

200

CH4660YPF （7） CH4660YNF （7） CH4660YHS （7） CH4662YWS （7） CH4662YPF （7） CH4662YNF （7） CH4662YHS （7） CH4664YWS （7） CH4664YPF （7） CH4664YNF （7） CH4664YHS （7） CH4660MYWS （7） CH4660MYPF （7） CH4660MYNF （7） CH4660MYHS （7） CH4662MYWS （7） CH4662MYPF （7） CH4662MYNF （7） CH4662MYHS （7） CH4664MYWS （7） CH4664MYPF （7） CH4664MYNF （7） CH4664MYHS （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＦ：フローラルピンク ＨＳ：グレー 色品番

25

シャワレインＣＸ

_{寒冷地仕様は品番末尾に} 7が入ります アームレスト付きは数字_{4桁の後にＭが付きます} 便器品番 寒冷地 排水芯（mm） 写 真 CH4660WS （7）

200

CH4660PF （7） CH4660NF （7） CH4660HS （7） CH4662WS （7） CH4662PF （7） CH4662NF （7） CH4662HS （7） CH4664WS （7） CH4664PF （7） CH4664NF （7） CH4664HS （7） CH4660MWS （7） CH4660MPF （7） CH4660MNF （7） CH4660MHS （7） CH4662MWS （7） CH4662MPF （7） CH4662MNF （7） CH4662MHS （7） CH4664MWS （7） CH4664MPF （7） CH4664MNF （7） CH4664MHS （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＦ：フローラルピンク ＨＳ：グレー 色品番

26

シャワレインＥ

_{寒冷地仕様は品番末尾に} 7が入ります アームレスト付きは数字_{3桁の後にＭが付きます} 便器品番 寒冷地 排水芯（mm） 写 真 CH465YWS （7）

200

CH465YPF （7） CH465YNP （7） CH465YHS （7） CH465WS （7） CH465PF （7） CH465NP （7） CH465HS （7） CH465MYWS （7） CH465MYPF （7） CH465MYNP （7） CH465MYHS （7） CH465MWS （7） CH465MPF （7） CH465MNP （7） CH465MHS （7） ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＳ：グレー 色品番

27

シャワレインＣ

_{寒冷地仕様は品番末尾に} 7が入ります ＷＳ：ホワイト ＰＦ：パステルアイボリー ＮＰ：パステルピンク ＨＳ：グレー 便器品番 寒冷地 排水芯（mm） 写 真 CH4640WS （7）

200

CH4640LF （7） CH4640NF （7） CH4640HS （7） CH4641WS （7） CH4641LF （7） CH4641NF （7） CH4641HS （7） 色品番

28

シャワレインＡ

_{寒冷地仕様は品番末尾に} 7が入ります 便器品番 寒冷地 排水芯（mm） 写 真 CH4632WS （7）

380

CH4632LF （7） CH4632NF （7） CH4632HS （7） CH4635WS （7） CH4635LF （7）

CH4635NF （7） CH4635HS （7） ＷＳ：ホワイト ＬＦ：フローラルブルー ＮＦ：フローラルピンク ＨＳ：グレー 色品番

29

シャワレインＳ（旧）

_{寒冷地仕様は品番末尾に} 7が入ります 便器品番 寒冷地 排水芯（mm） 写 真 CH462W （7）

205

CH462L （7） CH462N （7） Ｗ：ホワイト Ｌ：フローラルブルー Ｎ：フローラルピンク 色品番

30

シャワレインＤ

_{寒冷地仕様は品番末尾に} 7が入ります 便器品番 寒冷地 排水芯（mm） 写 真 CH461W （7）

205

CH461L （7） CH461N （7） CH461C （7） CH461H （7） CH461B （7） Ｗ：ホワイト Ｌ：フローラルブルー Ｎ：フローラルピンク Ｃ：ヘイジーアイボリー Ｈ：グレー Ｂ：ブラック 色品番

31
