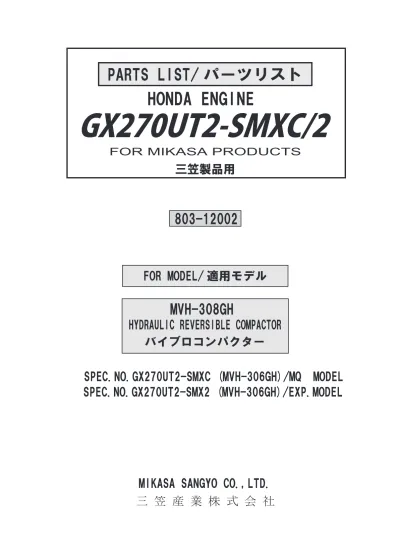

FOR MODEL/ 適用モデル
MIKASA SANGYO CO.,LTD.
三 笠 産 業 株 式 会 社
803-12002
PARTS LIST/ パーツリスト
HONDA ENGINE
FOR MIKASA PRODUCTS
三笠製品用
MVH-308GH
HYDRAULIC REVERSIBLE COMPACTOR
SPEC.NO.GX270UT2-SMXC (MVH-306GH)/MQ MODEL
バイブロコンパクター
GX270UT2-SMXC/2
ＰＡＲＴＳ ＲＥＭＡＲＫ ＩＮＤＥＸ
How to read the marks and remarks used in this parts book.Section 1 : Explanation of Code Use In “MRK” Column
OO : Interchangeable between the new part and the old one. XX : Not Interchangeable between new and old.
OX : New part is usable for the old machine but the old part is not usable for the new machine. XO : The old part is usable for the new machine but the new part is not usable for the old machine.
Note : In case of the lack of interchangeability between the new part and old part,a new part may be used by replacing all other parts found in the assembly. In this case, refer to section 2 for instruction on identifying other parts invo- lved in a new assembly.
AD : Newly established(added) DC : Suspended(discontinued) NC : Part number changed
QC : Quantity used has been changed
NS : Not supplied individually but supplied in an assembly or a group.
AS : Special part designed to allow interchangeability between new and old part. CR : Correction
Section 2 : Items Found In “Remark” Column
Serial Numbers − Where indicated, this indicates a serisl number range (inclusive) where a particular part is used. Model Number − Where indicated, this shows that the corresponding part is utilized only with this specific model number or model number variant.
# or＊ : All parts with the same number following # or＊ belong to the same assembly. this part cannot be interchanged individually with any other assemblies to replace an old part (indicated by #), with a new part(indicated by＊), then all other parts of that assembly must be replaced with new ones.
Note : If more than one of the same reference number is listed, the last one listed indicates newest(or latest)part available. Section 3: Example
REF NO. PART NO. PART NAME Q’TY MRK REMARKS 457(1) 5122-09230 Hinge Metal, Upper/24g 1 -1070 #3 (5) 457(2) 5072-09420 Hinge Metal, Upper M16 1 OX(3) U1071-(6)＊3(7) (1) Old part
(2) New part
(3) New part usable with old machine, but old part not usable with new machine (reference section 1). (4) Old part number is used through this machine serial number.
(5) Old part, used in an assembly with other parts marked with #3. To use this part on a new machine, all other parts in this assembly must be replaced with old ones.
(6) New part put into use starting with this serial number and is still current.
(7) New part used in an assembly with other parts marked＊3, to use this part as a replacement for an old part, all other＊3 marked parts must be changed at the same time.
Section 4: Items Found In “MK2” Column (only for suspended products)
! OO (“OO” is shown in figure) : The part shown in lower line is supplied. ! SD : Not available due to termination of production.
! NS : Not supplied individually, but supplied in an assembly or a group. ! PD : Supplied as unit product.
SS : Not available after stock run out.
１．パーツリスト中で使用されている項目および記号の意味は下記の通りです。
ＭＲＫ欄の記号の意味 ＯＯ：新、旧部品は相互に互換性あり ＸＸ：新、旧部品は相互に互換性無し ＯＸ：新部品は、旧部品の代わりに使用できます。その逆は使用できません。 ＸＯ：旧部品は、新部品の代わりに使用できます。その逆は使用できません。 ＡＤ：新規追加使用となった部品 ＤＣ：使用を中止した部品 ＮＣ：部品コードナンバーの変更 ＱＣ：使用個数の変更 ＮＳ：単品での販売をしない部品 ＡＳ：部品変更に伴い新旧部品の互換性を持たせるための特殊部品 ＣＲ：誤記訂正（正規部品） 注記１：個々の新、旧部品で互換性が無い場合でも、複数の部品を同時に交換する事により、新部品を旧部品の 代わりに使用できる場合が有ります。この場合、下記のREMARKS（備考）欄に記号＊Ｏ，＃Ｏが記入 されています。 ＭＫ２欄の記号の意味 ！ＯＯ（ＯＯ内は数字）：供給する補用部品の互換部品番号（ＭＫ２欄に！のある部品は供給出来ません） ！ＳＤ（ＳＤ） ：生産終了等のため供給出来ない部品 ！ＮＳ（ＮＳ） ：単品での販売を行わない部品（アッシでの販売） ！ＰＤ（ＰＤ） ：製品価格表に価格が表記されており、部品での販売をしない部品（製品で販売） ＳＳ ：生産終了等のため在庫の販売終了後は供給出来ない部品 ＲＥＭＡＲＫＳ（備考）欄の記号の意味 ＊Ｏ，＃Ｏ ：互換性のある部品グループを示します。 例）＊１：新部品のグループ ＃１：＊１に対応する旧部品のグループ −ＯＯＯＯ ：スペックＮｏ．または製造番号ＯＯＯＯ号機まで使用 ＯＯＯＯ− ：スペックＮｏ．または製造番号ＯＯＯＯ号機から使用 例）−１００１：１００１号機まで使用 １００２−：１００２号機から使用 注記２：互換性の無い設計変更を行った場合、参考としてＲＥＭＡＲＫＳ（備考）欄に適用号機またはスペック Ｎｏ．を明記して有りますので、部品発注時にご参照ください。 注記３：部品表作成の都合上、ＭＫ２欄が省略される場合、各記号が指定欄以外に記入される場合および記号が 重複する場合があります。２．使用例
Ref No. PART No. 部品名称 Q’TY MRK REMARKS 1 1111-11111 リンク １ 1 1111-22222 リンク １ ＯＯ 2 2222-22222 レバー １ ＃１ −１１５０ 2 2222-33333 レバー １ ＸＸ ＊１ １１５１− 3 3333-33333 コネクター １ ＡＤ ＊１ １１５１− （注意：同一Ref No.で示す部品は新旧両部品がある事を示します。この場合、旧部品の下に新部品を記し、旧 部品との互換性を新部品のＭＲＫ欄に示します。） １ ＯＯ 【ＯＯ】部品番号1111-11111 の旧リンクは、部品番号 1111-22222 の新リンク に 変更されたもので、新旧部品の相互に互換性があります。 ２ ＃１ −１１５０ 【ＸＸ】部品番号2222-22222 の旧レバーは、部品番号 2222-33333 の新レバー ２ ＸＸ ＊１ １１５１− と交換出来ません。 ３ ＡＤ ＊１ １１５１− 【ＡＤ】部品番号3333-33333 の新コネクターは新規追加になった部品です。 【＃１、＊１】旧部品のグループ（＃１のマークで示した部品）は、新部品の グループ（＊１のマークで示した部品）と全ての部品を交換すること により互換性があります。 【-1150､1151-】部品番号 2222-22222 の旧レバーは、製造番号 1150 号機まで 使用されています。また、部品番号2222-33333 の新レバーと部品番号 3333-33333 の新コネクターは製造番号 1151 号機から使用されています。
8
10
6
7
13
14
14
4 3
2
14
14
11
11
15
5
12
12
9
9
1
GX270UT2-SMXC / SMX2
CYLINDER HEAD / シリンダーヘッド
BQU0
16
16
17
CYLINDER HEAD ／ シリンダヘッド
**
BQU
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 12200-Z5K-405 HEAD CP.,CYLINDER/GX270U ヘッドＣＯＭＰ．，シリンダー／ＧＸ２７０Ｕ 1 2 12204-ZE2-306 GIDE,IN.VALVE(OVERSIZE) ガイド、インレットバルブ（Ｏ．Ｓ／出荷注意 1 3 12205-ZE2-305 GUIDE,EX.VALVE(OVERSIZE) ガイド、エキゾーストバルブ（Ｏ．Ｓ．） 1 4 12216-ZE2-300 CLIP,VALVE GUIDE クリップ、バルブガイド 1 5 12251-Z5K-003 GASKET,CYLINDER HEAD ガスケット，シリンダヘッド／ＧＸ２４０Ｕ２ 1
6 12310-ZE3-791 COVER COMP.,HEAD カバーＣＯＭＰ．ヘッド／ＧＸ２７０ＵＴ２ 1 SMXC 6 12310-ZE2-020 COVER COMP.,HEAD カバーＣＯＭＰ．，ヘッド／ＧＸ３９０ 1 SMX2 7 12391-ZE2-020 PACKING,HEAD COVER パッキン、ヘッドカバー／ＧＸ３９０ 1
8 90014-Z5T-000 BOLT, HEAD COVER ボルト、ヘッドカバー／ＧＸ２７０ＵＴ２ 1 9 90042-ZE2-000 BOLT,STUD 8X123 ボルト，スタッド ８Ｘ１２３ 2 10 90441-ZE2-010 WASHER COMP.,HEAD COVER ワッシャーＣＯＭＰ．，ヘッドカバー 1 11 92900-080320E BOLT,STUD 8X32 ボルト、スタッド ８ｘ３２ ＊５－５－２ 2 12 94301-12200 PIN,DOWEL 12X20 ピン、ノック １２ｘ２０ 2
13 12315-ZE3-840 TUBE,BREATHER チューブ、ブリーザー／ＧＸ２７０ＵＴ 1 SMXC 14 95701-1008000 BOLT,FLANGE 10*80 ボルト、フランジ １０×８０ ＊５－５－２ 4
15 065-01404-80 SPARK PLUG EY45V スパ―クプラグＢＰＲ６ＥＳ／ＮＧＫ 1 SMXC 15 065-01402-80 SPARK PLUG/BPR5ES スパ―クプラグＢＰＲ５ＥＳ／ＮＧＫ 1 SMX2 16 17316-611-000 CLIP, BREATHER TUBU クリップ、ブリーザーチューブ 1 SMXC 17 12357-Z5T-020 TUBE, BREATHER/GX270UT2 チューブ、ブリーザー／ＧＸ２７０ＵＴ２ 1 SMX2
13
13
16
10
9
1
7
12
3
11
8
11
6
GX270UT2-SMXC / SMX2
CYLINDER BARREL / シリンダーバレル
BQV0
CYLINDER BARREL ／ シリンダバレル
**
BQV
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 12000-Z5K-406 BARREL,AY,CYLINDER/240U2 バレル ＡＹ シリンダー／ＧＸ２４０Ｕ２ 1 3 16541-ZE2-010 SHAFT,GOVERNOR ARM シャフト、ガバナーアーム 1 6 90131-896-650 BOLT,DRAIN PLUG/GX390 ドレーンプラグ／ＧＸ３９０ 2 7 90446-KE1-000 WASHER 8.2X17X0.8 ワッシャー ８．２ｘ１７ｘ０．８ 1 8 91201-Z1D-003 OIL SEAL 30X46X8 オイルシール ３０×４６×８ 1 9 91353-671-004 O-RING 14MM Ｏ－リング １４ＭＭ（ＮＯＫ） 1 10 94050-10000 FLANGE NUT M10 フランジナット Ｍ１０ 1 11 94109-12000 WASHER,DRAIN PLUG M12 ワッシャ Ｍ１２、ドレーンプラグ 2 12 94251-10000 PIN,LOCK 10MM ロックピン １０ＭＭ 1 13 95701-0601200 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ ＊５－５－２ 2 16 354800-ZF6003 SWITCH ASSY,OIL LEVEL スイッチＡＹ、オイルレベル ＊５－３－３ 1
GX270UT2-SMXC / SMX2
CRANK CASE COVER / クランクケースカバー
BQW0
1
15
5
13
16
5
4
14
9
9
8
7
7
11
10
12
2
12
6
CRANKCASE COVER ／ クランクケースカバー
**
BQW
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 11300-Z1D-810 COVER ASSY., CRANKCASE カバーＡＳＳＹ．，クランクケース 1 2 11381-Z5K-000 PACKING,CASE COVER/240U2 ガスケット，ケースカバー／ＧＸ２４０Ｕ２ 1 3 15600-Z0T-820 CAP ASSY OIL FILLER オイルフィラーキャップＡＹ／ＧＸ－ＵＴ２ 1 4 15600-Z1C-000 CAP ASSY., OIL FILLER キャップＡＳＳＹ．，オイルフィラー 1 5 15625-Z0T-800 PACKING,OIL FILLER CAP パッキン，オイルフィラーキャップ 2 6 16510-ZE2-000 GOVERNOR ASSY. ガバナＡＳＳＹ． 1 7 16511-ZE2-000 WEIGHT, GOVERNOR ウエイト，ガバナー 2 8 16512-ZE2-000 HOLDER, GOVERNOR WEIGHT ホルダー，ガバナーウエイト 1 9 16513-ZE2-000 PIN,GOVERNOR WEIGHT ピン、ガバナーウエイト 2 10 16531-Z0A-000 SLIDER, GOVERNOR スライダー，ガバナー 1 11 90602-ZE1-000 CLIP, GOVERNOR HOLDER クリップ、 ガバナーホルダー 1 12 90701-HC4-000 PIN,DOWEL 8X12 ノックピン ８ｘ１２ 2 13 91201-Z1D-003 OIL SEAL 30X46X8 オイルシール ３０×４６×８ 1 14 94101-06800 PLAIN WASHER 6MM プレインワッシャー ６ＭＭ 1 15 95701-0803500 FLANGE BOLT 8X35 フランジボルト ８ｘ３５ ＊５－５－２ 7 16 96100-6206000 BALL BEARING 6206 ボールベアリング ６２０６ ＊５－５－２ 1
GX270UT2-SMXC / SMX2
CRANK SHAFT / クランクシャフト
BQX0
12
11
7
1
1
CRANKSHAFT ／ クランクシャフト
**
BQX
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 13310-ZH9-010 CRANKSHAFT COMP./GX270U クランクシャフトＣＯＭＰ．／ＧＸ２７０Ｕ 1 7 90741-805-000 KEY 7X7X33 キー ７ｘ７ｘ３３ ／ＧＸ３９０ 1 8 91001-ZH9-003 BEARING, BALL (6206 SH) べアリング，ラジアルボール（６２０６ＳＨ） 1 11 90534-706-010 WASHER,LOCK 8MM ロックワッシャー ８ＭＭ 1 12 92101-080250A BOLT 8X25 ６カクボルト ８ｘ２５ ＊５－５－２ 1
GX270UT2-SMXC / SMX2
PISTON / ピストン
BQY0
1
6
2
3
6
5
5
4
PISTON ／ ピストン
**
BQY
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 13010-Z5K-004 RING SET,PISTON(STD) リングセット（ＳＴＤ／ＧＸ２４０Ｕ２ 1 1 13011-Z5K-004 RING SET,PISTON 0.25OS リングセット（０．２５ＯＳ／ＧＸ２４０Ｕ２ 1 1 13012-Z5K-004 RING SET,PISTON 0.50 OS リングセット（０．５０ＯＳ／ＧＸ２４０Ｕ２ 1 1 13013-Z5K-004 RING SET,PISTON 0.75 OS リングセット（０．７５ＯＳ／ＧＸ２４０Ｕ２ 1 2 13101-Z5K-000 PISTON(STD)/GX240U2 ピストン（ＳＴＤ）／ＧＸ２４０Ｕ２ 1 2 13102-Z5K-000 PISTON(0.25 OS)/GX240U2 ピストン（０．２５ ＯＳ）／ＧＸ２４０Ｕ２ 1 2 13103-Z5K-000 PISTON(0.50 OS)/GX240U2 ピストン（０．５０ ＯＳ）／ＧＸ２４０Ｕ２ 1 2 13104-Z5K-000 PISTON(0.75 OS)/GX240U2 ピストン（０．７５ ＯＳ）／ＧＸ２４０Ｕ２ 1 3 13111-Z5K-000 PIN ,PISTON ピン、ピストン 1 4 13200-Z1D-000 ROD ASSY.,CONNECTING(STD) ロッドＡＳＳＹ．，コネクティング（ＳＴＤ） 1 4 13200-Z1D-305 ROD AY.,CONNECTING/0.25UN ロッドＡＹ，コネクティング／０．２５アンダ 1 5 90001-ZE8-000 BOLT,CONNECTING ROD ボルト，コネクティングロッド 2 6 90551-ZE1-000 CLIP,PISTON PIN 18MM クリップ、ピストンピン １８ＭＭ 2
GX270UT2-SMXC / SMX2
CAMSHAFT / カムシャフト
BQZ0
17 6
17 6
4
4
16
16
3
11
10
11
10 1
9
8
5
5
19
13
CAMSHAFT ／ カムシャフト
**
BQZ
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 12209-ZE8-003 SEAL, VALVE STEM シール、バルブステム 1 3 14410-Z1D-000 ROD,PUSH ロッド、プッシュ ／ＧＸ２４０ 2 4 14431-ZE2-010 ARM,VALVE ROCKER アーム、バルブロッカー 2 5 14441-ZE2-000 LIFTER,VALVE リフター、バルブ ／ＧＸ３９０ 2 6 14451-ZE1-013 PIBOT,ROCKER ARM ロッカーアームピボット 2
8 14711-Z5K-900 VALVE, IN. バルブ、インレット 1 SMXC 8 14711-Z5K-000 VALVE, IN./GX270UT2-SMX2 バルブ、インレット／ＧＸ２７０ＵＴ２ 1 SMX2 9 14721-Z5K-900 VALVE, EX バルブ、エキゾースト 1 SMXC 9 14721-Z5K-000 VALVE, EX./GX270UT2-SMX2 バルブ、エキゾーストＧＸ２７０ＵＴ２ 1 SMX2 10 14751-Z1C-000 SPRING,VALVE スプリング、バルブ ／ＧＸ２７０ＵＴ２ 2 11 14771-Z8S-000 RETAINER,VALVE SPRING リテーナー、バルブスプリング／２７０ＵＴ２ 2 13 14775-ZE2-010 SEAT,VALVE SPRING シート、バルブスプリング 1 15 14791-Z1D-000 PLATE,PUSH ROD GUIDE プレート、プッシュロッドガイド 1 16 90012-ZE0-010 BOLT,PIVOT,8MM/GX160 ピボットボルト ８ＭＭ／ＧＸ１６０ 2 17 90206-ZE1-000 NUT,PIBOT ADJUSTING ナット、ピボットアジャスティング 2 19 14100-Z5K-910 CAMSHAFT CP/STD/PRESS FIT カムシャフトＡＳＳＹ．（ＳＴＤ）（圧入） 1
GX270UT2-SMXC / SMX2
RECOIL STARTER / リコイルスターター
BRA0
11
8
5
4 4
7 7
3
6
10
13
1
12
2
14
RECOIL STARTER ／ リコイルスタータ
**
BRA
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 28400Z5K305ZB RECOIL STARTER AY/USA/NH リコイルスターターＡＹ／ＵＳＡ（黒） 1 2 28410ZE2W01ZB CASE COMP.,RECOIL STARTER ケースＣＯＭＰ，リコイル ＊５－３－５ 黒 1 3 28421-ZE2-W01 PULLEY,RECOIL STARTER プーリー、リコイルスターター 1 4 28422-ZE2-W01 RATCHET,STARTER ラチェット、スターター 2 5 28441-ZE2-W01 SPRING,FRICTION スプリング、フリクション 1 6 28442-ZE2-W01 SPRING,STARTER RETURN スプリング、スターターリターン／ＧＸ３９０ 1 7 28443-ZE2-W01 SPRING,RATCHET スプリング、ラチェット 2 8 28444-ZE2-W01 RETAINER,SPRING リテーナー、スプリング 1 10 28462-ZE2-W11 ROPE, RECOIL STARTER ロープ、リコイルスターター 1 11 90004-ZE2-W01 SCREW,CENTER スクリュー、センター 1 12 90008-ZE2-003 BOLT,FLANGE 6X10 フランジボルト６×１０ 3 13 28461-Z5T-305 GRIP, STARTER/COO/USA グリップ、スターター／ＣＯＯ／ＵＳＡ 1 14 28463-Z5T-013 GRIP, REINFORCEMENT グリップ、補強材 ／ＧＸ２７０ＵＴ２ 1
GX270UT2-SMXC / SMX2
FAN COVER / ファンカバー
BRB0
3
6
6
2
5
11
10
FAN COVER ／ ファンカバー
**
BRB
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS2 19610Z5K000ZA COVER,COMP FAN/GX240U2 カバー ＣＯＭＰ，ファン黒／ＧＸ２４０Ｕ２ 1 3 19631-Z5K-000 SHROUD /GX240U2 シュラウド ／ＧＸ２４０Ｕ２ 1 5 81329-567-020 GROMMET,DRAIN HOLE グロメット、ドレンホール 1 6 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 6
10 35120-Z5T-003 SWITCH AY,ENGINE STOP/U2 スイッチＡＹ エンジンストップ／２４０Ｕ２ 1 SMX2 11 90004-Z5T-000 SCREW,TAPPING 3X6(PO) タッピングスクリュー ３×６ 2 SMX2
GX270UT2-SMXC / SMX2
CARBURETOR / キャブレタ
BRC0
14
17
16
27 1
10
5
1
4
1
7
1 6
15
9
18
25
8
24
20
21
19
22
13
23
1
1
2
11
26
3
37
12
CABURETOR ／ キャブレタ
**
BRC
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 16010-ZE2-812 GASKET SET ガスケット セット 1 2 16011-ZA0-931 VALVE SET,FLOAT バルブセット、フロート 1 3 16013-Z1C-003 FLOAT SET フロート セット／ＧＸ２７０ＵＴ２ 1 4 16015-Z5T-901 CHAMBER SET,FLOAT/240U2 チャンバーセット フロート／ＧＸ２４０Ｕ２ 1 5 16016-ZH7-W01 SCREW SET,PILOT スクリューセット、パイロット 1 6 16024-Z5T-901 SCREW SET,DRAIN/GX200T2 スクリュー セット，ドレン／ＧＸ２００Ｔ２ 1 7 16028-Z5T-901 SCREW SET/GX200T2 スクリュー セット ／ＧＸ２００Ｔ２ 1 8 16044-ZE2-005 CHOKE SET チョークセット 1
9 16100-Z5K-702 CABURETOR ASSY. (BE75N A) キャブレターＡＳＳＹ．（ＢＥ７５Ｎ Ａ） 1 SMXC 9 16100-Z5K-Y01 CARBURETOR ASSY.(BE21JA) キャブレターＡＳＳＹ．（ＢＥ２１ＪＡ） 1 SMX2 10 16124-ZE0-005 SCREW, THROTTLE STOP スクリュー、 スロットルストップ 1
11 16166-Z5K-701 NOZZLE, MAINE ノズル、メイン 1 SMXC 11 16166-Z5K-Y01 NOZZLE, MAIN ノズル、メイン／ＧＸ２７０ＵＴ２－ＳＭＸ２ 1 SMX2 12 16172-ZE3-W10 COLLAR SET カラー セット 1 SMX2 13 16173-001-004 PACKING,CUP パッキン、フューエルストレーナーカップ 1
14 16211-ZE2-010 INSULATOR,CARBURETOR インシュレーター キャブレター／２４０Ｕ２ 1 15 16220-ZA0-702 SPACER COMP.,CARBURETOR スペーサーＣＯＭＰ，キャブレター 1 16 16221-Z5K-000 PACKING,CARBURETOR/240U2 パッキン，キャブレーター／ＧＸ２４０Ｕ２ 1 17 16212-Z5K-000 PACKING,INSULATOR/GX240U2 パッキン，インシュレーター／ＧＸ２４０Ｕ２ 1 18 16610-ZE1-000 CHOKE LEVER COMP. チョークレバーＣＯＭＰ．（ＳＴＤ．） 1 19 16953-ZE1-812 LEVER,COCK レバー、コック 1 20 16954-ZE1-812 PLATE,LEVER SETTING プレート、レバーセッティング 1 21 16956-ZE1-811 SPRING,COCK LEVER スプリング、コックレバー 1 22 16957-ZE1-812 PACKING,FUEL COCK パッキン、フューエルコック 1 23 16967-ZE0-811 CUP,FUEL STRAINER カップ、フューエルストレーナー 1 24 93500-030060H SCREW 3X6 / GX390 パンスクリュー ３Ｘ６ ／ＧＸ３９０ 2 25 94305-20122 SPRING PIN 2X12 スプリングピン ２ｘ１２ 1
26 99101-ZH80980 JET, MAIN #98 / GX270UT2 ジェット、メイン＃９８ ＧＸ２７０ＵＴ２ 1 SMXC 26 99101-ZH80880 JET , MAIN, #88 ジェット、メイン ＃８８ ＊５－３－４ 1 SMX2 27 99204-ZE20380 JET SET, PILOT, #38 ジェット、パイロット＃３８ 1
GX270UT2-SMXC
AIR CLEANER / エアクリーナ
BRD0
11
4
6
13
5
3
2
1
10
8
7
7
9
12
14
14
14
14
15
15
16
16
AIR CLERNER ／ エアクリーナ
**
BRD
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 16271-ZE2-010 PACKING, ELBOW パツキン、エルボー 1 2 17210-ZE3-505 AIR CLEANER ELEMENT クリーナエレメント ／ＧＸ３９０ 1 3 17218-ZE3-505 FILTER,OUTER / GX390 フィルター、アウター ／ ＧＸ３９０ 1 4 17219-ZE3-840 PACKING,AIR CLEANER COVER パッキン，エアークリーナカバー 1 5 17230-ZE3-841 COVER CP,AIR CLEANER(CYCL カバーＣＰクリーナ（サイクロン） 1 6 17232-891-000 GROMET,AIR CLEANER グロメット、エアークリーナ－ 1 7 17238-ZE2-310 COLLAR,AIR CLEANER カラー、エアークリーナー 2 8 17239-ZE3-840 COLLAR B,AIR CLEANER カラーＢ，エアークリーナ／ＧＸ２７０－Ｃ 1 9 17410-ZE3-841 ELBOW CP,AIR CLEANER エルボＣＰエアクリーナー／ＧＸ２７０－Ｃ 1 10 17470-ZE3-842 CASE CP,PRE AIR CLEANER ケースＣＰプレクリーナー／ＧＸ２７０－Ｃ 1 11 17475-ZE3-841 CAP,PRE AIR CLEANER キャップ，プレエアークリーナ／ＧＸ２７０ 1 12 17476-ZE3-841 GUIDE,PRE AIR CLEANER ガイド，プレエアークリーナ／ＧＸ２７０ 1 13 90009-Z1C-000 BOLT-WASHER 6X22 ボルトワッシャー ６ｘ２２ 1 14 90142-MB0-000 SCREW,PAN 5X16.5 スクリュー，パン ５×１６．５ 5 15 90325-044-000 NUT,TOOL BOX SETTING ナット、ツールボックスセッティング 2 16 94050-06000 FLANGE NUT 6MM フランジナット ６ＭＭ 2
GX270UT2-SMX2
AIR CLEANER / エアクリーナ
BXV0
11
3
1
2
5
13
4
12
9
10
7
8
6
6
14
14
AIR CLERNER ／ エアクリーナ
**
BXV
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 17210-ZE2-515 ELEMENT,AIR CLEANER/GX240 エレメント、クリーナ／ＧＸ２４０ 1 SMX2 2 17218-ZE2-821 FILTER, OUTER フィルター、アウター 1 SMX2 3 17231-Z5K-000 COVER,AIR CLEANER CASE カバー，クリーナーケース／ＧＸ２４０Ｕ２ 1 SMX2 4 17232-891-000 GROMET,AIR CLEANER グロメット、エアークリーナ－ 1 SMX2 5 17235-Z5K-000 NOSE,SILENCER/GX240U2 ノーズ，サイレンサー ／ＧＸ２４０Ｕ２ 1 SMX2 6 17238-ZE2-310 COLLAR,AIR CLEANER カラー、エアークリーナー 2 SMX2 7 17239-ZE1-000 COLLAR(B),AIR CLEANER カラー（Ｂ）、エアークリーナー 1 SMX2 8 17410-Z5K-010 ELBOW CP,AIR CLEANER/SMX2 エルボＣＰエアクリーナ／ＧＸ２７０－２ 1 SMX2 9 17417-Z5T-000 PACKING,AIR CL-CASE パッキン，クリーナーケース／ＧＸ２４０Ｕ２ 1 SMX2 10 90009-Z1C-000 BOLT-WASHER 6X22 ボルトワッシャー ６ｘ２２ 1 SMX2 11 90202-Z2E-000 NUT,AC-COVER/GX390UT2 ナット，クリーナーカバー／ＧＸ－ＵＴ２ 1 SMX2 12 90325-044-000 NUT,TOOL BOX SETTING ナット、ツールボックスセッティング 1 SMX2 14 94050-06000 FLANGE NUT 6MM フランジナット ６ＭＭ 2 SMX2
GX270UT2-SMXC / SMX2
MUFFLER / マフラー
BRE0
15
3
12
9
10
13
14
6
7
5
2
1
14
14
14
16
15
15
16
16
MUFFLER /
マフラー
**
BRE
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS 1 18310-Z5K-010 MUFFLER COMP. マフラーＣＯＭＰ． 1 SMXC
1 18310-Z5K-000 MUFFLER COMP/GX240U2 マフラー ＣＯＭＰ ／ＧＸ２４０Ｕ２ 1 SMX2
2 18320-Z5K-000 PROTECTOR CP,MUFFLER プロテクターＣＰマフラー／ＧＸ２４０Ｕ２ 1
3 18323-ZE2-W00 PROTECTOR, EXHAUST PIPE プロテクター，エキゾーストパイプ 1
5 18331-ZE3-811 CAP, MUFFLER キャップ、マフラー／ＧＸ３４０Ｕ１ 1 OTHER PARTS 6 18331-Z5T-000 PIPE,EX /GX240U2 パイプ，エギゾースト ／ＧＸ２４０Ｕ２ 1
7 18333-Z1C-801 GASKET, EX. PIPE ガスケット（１８３３３－ＺＥ３－０００） 1 9 18350-Z5T-800 ARRESTER CP,SPARK アレスターＣＯＭＰ，スパーク／ＧＸ－Ｕ２ 1 10 18381-ZE2-W10 GASKET,MUFFLER(ARRESTER) ガスケット、マフラー（アレスター） 1 12 90006-ZE2-000 TAPPING SCREW 6X10 タッピングスクリュー ６ｘ１０ 1 13 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 1 14 90050-ZE1-000 TAPPING SCREW 5X8 タッピングスクリュー ５ｘ８ 8
15 90055-ZE1-000 TAPPING SCREW 4X6 タッピングスクリュー ４ｘ６ 3 OTHER PARTS 16 94050-08000 FLANGE NUT M8 フランジナット ８ＭＭ 5
12
5
1
2
11
27
9
GX270UT2-SMXC / SMX2
FUEL TANK / フューエルタンク
BRF0
8
7
21
22
12
11
FUEL TANK ／ フューエルタンク
**
BRF
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 16854-ZH8-000 RUBBER,SUPPORT(107MM) ラバー、サポート（１０７ＭＭ） 1 2 16955-ZE1-010 JOINT,FUEL TANK ジョイント，フューエルタンク／ＧＸ１６０ 1 5 17631-Z0T-801 PACKING,FUEL FILLER CAP パッキン、フューエルフィラーキャップ 1 7 91353-671-004 O-RING 14MM Ｏ－リング １４ＭＭ（ＮＯＫ） 1 8 94050-08000 FLANGE NUT M8 フランジナット ８ＭＭ 2 9 91424-Z5K-003 TUBE,FUEL 4.5X210(FKM) チューブ，フューエル ４×２１０（ＦＫＭ） 1 11 95701-0802500 FLANGE BOLT 8X25 フランジボルト ８ｘ２５ ＊５－５－２ 2 12 95002-4080008 CLAMP,TUBE(D8) チューブクランプ（Ｄ８） 2
21 17620-Z4H-900 FUEL TANK CAP CP. キャップＣＰ．フューエルフィラー（クロム） 1 SMXC 21 17620-Z4H-030 CAP COMP,FUEL FILLER/UT2 キャップＣＰ抜止付／ＧＸ１６０ＵＴ２ 1 SMX2 22 17672-Z4H-000 FILTER,FUEL フューエルフィルター／ＧＸ－Ｕ 1
GX270UT2-SMXC / SMX2
FLYWHEEL / フライホイール
BRG0
4
4
1
7
3
8
FLYWHEEL ／ フライホイール
**
BRG
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 19511-ZE2-000 FAN, COOLING ファン、クーリング 1 3 28451-ZE2-W01 PULLEY, STARTER プーリー、スターター 1 4 31110-Z5K-000 FLYWHEEL,COMP/GX240U2 フライホィール ＣＯＭＰ／ＧＸ２４０Ｕ２ 1 7 90201-ZE3-V00 NUT,SPECIAL 16MM ナット、スペシャル １６ＭＭ 1 8 90741-ZE2-000 KEY,SPECIAL WOODRUFF25X18 ウッドラフキー ２５ｘ１８ 1
GX270UT2-SMXC / SMX2
IGNITION COIL / イグニッションコイル
BRH0
4
12
19
18
2
10
10
IGNITION COIL ／ イグニッションコイル
**
BRH
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS2 30700-Z1C-811 CAP AY., NOISE SUPPRESOR キャップＡＹノイズサプレッサー／Ｙ－ＥＺＤ 1 4 31512-ZE2-000 GROMMET,CORD グロメット、コード 1 10 90015-883-000 FLANGE BOLT 6X28 フランジボルト ６ｘ２８ 2 12 90684-ZA0-601 CLIP, HARNESS クリップ、ハーネス 1 18 30500-Z5K-003 COIL ASSY., IGNITION コイルＡＹ，イグニッション 1 19 32110-Z5K-000 HARNESS ASSY,E/G WIRE ハーネスＡＹ，エンジンワイヤー 1
GX270UT2-SMXC / SMX2
CONTROL / コントロール
BRI0
24
18
1
2
4
3
27
8
15
17
17
32
28
14
22
13
12
9
10
20
31
29
30
CONTROL ／ コントロール
**
BRI
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS1 16551-ZE2-000 ARM, GOVERNOR アーム、ガバナー 1 2 16555-ZE2-000 ROD, GOVERNOR ロッド、ガバナー 1 3 16561-ZE2-000 SPRING, GOVERNOR スプリング、ガバナー 1 4 16562-ZE2-000 SPRING, THROTTLE RETURN スプリング、スロットルリターン 1 8 16571-ZE2-W00 LEVER, CONTROL レバー、コントロール 1 9 16574-ZE1-000 LEVER SPRING レバースプリング 1 10 16575-ZE2-W00 WASHER,CONTROL LEVER ワッシャー、コントロールレバー 1 12 16578-ZE1-000 SPACER,CONTROL LEVER スペーサー、コントロールレバー 1 13 16580-Z5K-000 BASE COMP.,CONTROL/240U2 ベースＣＯＭＰ，コントロール／２４０Ｕ２ 1 14 16584-883-300 ADJUSTING SPRING スプリング、コントロールアジャスト 1 15 16592-883-310 SPRING,CABLE RETURN スプリング、ケーブルリターン 1 17 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 2 18 90015-Z5T-000 BOLT, GOVERNOR ARM ボルト、ガバナアーム 1 20 90114-SA0-000 LOCK NUT 6MM セルフロックナット ６ＭＭ 1 22 93500-050280A SCREW, PAN 5X28 スクリュー、パン５×２８ ＊５－５－２ 1 24 94050-06000 FLANGE NUT 6MM フランジナット ６ＭＭ 1 27 16570-Z5K-308 CONTROL AY./REMOTE/COO/US コントロールＡＹ（リモート）ＣＯＯ／ＵＳＡ 1 28 16576-891-000 HOLDER,CABLE ホルダー、ケーブル ／ＧＸ１６０Ｋ１ 1 29 16594-883-010 HOLDER, WIRE ホルダー、ワイヤー 1 30 90605-230-000 CIR CLIP サ－クリップ ５ＭＭ ／Ｇ１００ＫＲ 1 31 93500-040060H SCREW 4X6 パンスクリュー ４ｘ６ ＊５－５－２ 1 32 93500-050160A SCREW 5X16 パンスクリュー ５ｘ１６ ＊５－５－２ 1
GX270UT2-SMXC / SMX2
LABEL / ラベル
BRJ0
3
8
4
5
14
9
LABEL ／ ラベル
**
BRJ
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS3 87521-Z5K-000 EMBLEM エンブレム 1 4 87528-Z5T-000 MARK, CHOKE (GRAY)/GX-U マーク，チョーク／ＧＸ－Ｕ 1 5 87532-ZH7-000 MARK, THROTTLE INDICATION マーク，スロットルインジケーション／ＧＸ 1 8 87535-ZE1-841 MARK,AIR CLEANER SALES P マーク，エアクリーナ取扱い／ＵＴ２ＱＸＣ９ 1 9 87516-Z4H-010 MARK,OP-CAUTION(ENGLISH) マーク，オペレーターコーション（英文） 1 14 87539-Z0J-000 MARK, EX. CAUTION/ENGLISH マーク，ＥＸ コーション／英文 1
GX270UT2-SMXC / SMX2
TOOL & OHER PARTS / ツール ＆ その他
BRK0
2
10
9
8
7
6
14
15
TOOL & OHER PARTS ／ ツール ＆ その他
**
BRK
**
REF NO. PART NO. PART NAME 部 品 名 称 Q'TY MRK MK2 REMARKS2 89216-Z0T-800 WRENCH,SPARK PLUG レンチ，スパークプラグ／ＧＸ１６０Ｔ２ 1
6 87516-Z4H-801 MARK,OP-CAUTION(FR) マーク，オペレーターコーション（仏文） 1 OHER PARTS 7 87519-Z4H-000 MARK,OP-CAUTION/GX160UT2 マーク，ＯＰ－ＣＡＵＴＩＯＮ（絵文字） 1 OHER PARTS 8 87539-Z0J-810 MARK,EX.CAUTION(FRENCH) ＭＡＲＫ，ＥＸ．ＣＡＵＴＩＯＮ（仏） 1 OHER PARTS 9 87539-Z0J-800 MARK,EX.CAUTION/PICTO マーク，エギゾーストコーション 1 OHER PARTS 10 87516-ZK6-800 MARK, OPERATOR CAUTION/CH 銘板、操作注意（中国語） 1 OHER PARTS 14 90131-ZE3-790 DRAIN JOINT/MRH-800GH ドレンジョイント ／ＭＲＨ８００ＧＨ 1 OHER PARTS 15 94109-12000 WASHER,DRAIN PLUG M12 ワッシャ Ｍ１２、ドレーンプラグ 1 OHER PARTS
