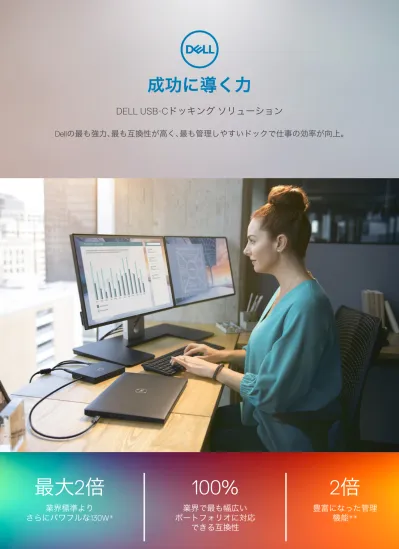

DELL USB-C
ドッキング ソリューション
成功に導く力
Dell
の最も強力、最も互換性が高く、最も管理しやすいドックで仕事の効率が向上。
業界標準より
さらにパワフルな130W*
最大2倍
業界で最も幅広い
ポートフォリオに対応
できる互換性
100%
豊富になった管理
機能**
2
倍
USB-C
テクノロジーにより、次のことが可能になりました。
USB-Cの登場により、データ、ビデオ、オーディオの転送や電力供給に新たな標準が定められました。Dellは USB-Cのメリットを十分に活用し、USB-Cに対応した最新の薄型で軽量なノートパソコン、2-in-1、ワークス テーションとシームレスに使用できるよう、幅広い製品展開のUSB-Cドックを設計しました。 USB-Cテクノロジー USB-Cは新たな業界標準であり、高い電力供給機能と高速データ転送機能を備えています。 コネクタは対称形で使いやすく、どの方向でもポートに挿入できます。コネクタが小型であ ること、そしてオーディオ、ビデオ、データの転送だけでなく電力供給も1つのポートで行え ることから、USB-Cに対応したデバイスでは同等の機能を提供するために必要なポートの数 を減らすことができ、より薄型に、軽量にすることが可能になりました。 Thunderboltテクノロジー Thunderbolt 3は、USB-Cコネクタとケーブルで実行される機能のスーパーセットです。どち らの向きでも使用でき、最大40Gbpsという高速でデータやビデオを転送できます。これは 4GBの2時間程度の映画1本をわずか30秒で転送できることになります。Dell
は、次の2つのテクノロジーと機能を利用した次世代のUSB-Cケーブル ドッキ
ング ソリューションを提供します。
次世代：
Dell USB-C
ドッキング ソリューション
標準のUSB Type-C仕
様を備えたドッキン
グ ソリューションで
将来の変化にも対応
柔軟な取り付けオプ
ションを備え、さらに小
型化したドックにより
デスク周囲を整理
1
本のケーブルでビデオ、
オーディオ、データ転送
と電力供給に対応
パワフル。互換性。管理性。
必要とする機能が1つのドックに
業 界 標 準 で あ る U S B - C ド ッ キ ン グ へ の 移 行 に よ っ て 、D e l l の USB-Cドックは従来よりもさら に互換性が高まりました。業界 標準のUSB-Cが搭載されたあら ゆるノートパソコン、2-in-1、ワー クステーションに対応します。 Dell USB-Cドックは最も幅広い ポートフォリオをカバーしている ため、長期にわたるITの導入と管理 がシンプルになります。さらに、こ れらのドックにはさまざまな種類 の接続ポートが搭載されているた め、多様なデバイスを接続するこ とができます。•
標準USB-C仕様に準拠
• 2-in-1
、ノートパソコン、
ワークステーションと互換
性あり
•
幅広い接続オプションと
ポートに対応
業界で最も幅広いポート
フォリオに対応できる互換性
100%
Dell Business Dockは､業界標準の2 倍となる最大130Wの電力を供給 します。Dell Business Dockは､その 高い電力供給機能で､他社製品よ りもはるかに高速にノートパソコ ンや接続した周辺機器を充電しま す。Dell ExpressChargeでは最大で バッテリの80%を1時間以内で充 電できるため3、仕事に十分なバッ テリを持って即座に移動すること ができます。
•
最大130Wの電力供給
•
ノートパソコンと周辺機器
を短時間で充電
•
ノートパソコンは
1
時間で80%充電、
2
時間でフルチャージ
業界標準より
さらにパワフルな130W*
最大2倍
ビ ジ ネ ス ク ラ ス の 機 能 が 強 化 されたことで、Dell USB-Cドッ クはDellシステムと組み合わせ た場合にその機能を最大限に発 揮します。最新のBIOSやファー ムウェア、ドックやPCに必要な ドライバを自動的にチェックす るDCU（Dell Command Update） など、強力な管理機能や導入機 能を備えています。また、デバイ スのトラブルシューティング、 更新、保護、管理をリモートから 行 え る た め 、時 間 を 節 約 で き 、 運用効率が向上します。•
出荷時に、
ドック サポートをノート
パソコンBIOSで有効化
•
「最適な既知の構成」を提供
するDell Command Update
をサポート
豊富になった管理機能**
PXEブート – ネットワーク カードを介してネットワークに接続して、リモートでPCのトラブルシューティン グを行います。
Wake On LAN – ネットワーク上の信号を使用してPCをリモートから起動します。
MACアドレス パススルー – ノートパソコンがネットワークに接続されるたびに、ドックまたはドングルの
MACアドレスを上書きすることにより、システムのBIOS（Basic Input Output System）に入力された一意のMACア ドレスのみを認識し､お使いのUSB-Cドックに関係なく、PCのMACアドレスが同じであることが保証されます。 ポートの無効化 – ドックのポートをリモートからオフにして、機密情報を安全に保つことができます。 電源供給 – 1本のケーブルで、データ、オーディオ、ビデオ、および最大130Wの電力を供給します。 Wake On Dockボタン – ボタンを押してノートパソコン/タブレットの電源を物理的にオンにすることができ ます。 Wake On Dock – 電源が切られているかスタンバイ状態になっているノートパソコンの電源を自動的にオンに し、ドッキング時に接続されている周辺機器に接続します。
DCU（Dellコマンド更新） – ドックとPCに必要な最新のBIOS、ファームウェア、またはドライバを自動的に確
認します。 エラー メッセージとドック イベント通知 – ドックに不十分な容量の電源アダプタを使用すると、適切なワッ ト数のものに切り替えるように促します。また、ファームウェアの更新とポートの無効化に関する通知も行い ます｡
Dell
のビジネス クラスの機能
Dell
ノートパソコンとWD15およびTB16ドックを組み合わせて､次のよ
うなビジネス クラスの機能をご活用ください｡
Dell USB-C
ドック
成功に導く力
あらゆるニーズに合わせて、適切なDellのUSB-Cドッキング ソリューションをお選
びいただけます。
多様なポート オプションと接続性により、幅広いシステム との互換性を確保 • さまざまなDell USB-Cノートパソコン、2-in-1からワークステー ションまでとの互換性 • 充電能力を130Wに倍増し、Dell ExpressChargeで1時間以内に ノートパソコンのバッテリの80％を充電可能 • デスクの下やモニタの背後などに設置できる柔軟な取り付け オプションで設置面積がゼロとなり、デスク周囲を整理 • 幅広い接続オプションとポートに対応 • Dellノートパソコンと組み合わせて使用した場合に活用できる ビジネス クラスの管理機能 Thunderboltデバイスに接続するパワー ユーザーのため の究極のパフォーマンスと高速データ転送 • 最大40 Gbpsの超高速データ転送 • 充電能力を130Wに倍増し、Dell ExpressChargeで1時間以内に ノートパソコンのバッテリの80％を充電可能 • 最大3台のフルHDディスプレイまたは2台の4Kディスプレイ または1台の5Kディスプレイを接続 • Dellノートパソコンと組み合わせて使用した場合に活用でき るビジネス クラスの管理機能 DisplayLink圧縮技術を搭載した､USB-CおよびUSB3.0 接続を必要とする多世代の快適な環境のための理想的な ドック • レガシーまたは現在のノートパソコンへの接続用にUSB-C とUSB-A以降の両ケーブルに対応 • 最大3台の4Kディスプレイ†または2台の4Kディスプレイ††ま たは1台の5Kディスプレイを接続††† • DisplayLink圧縮テクノロジーを搭載（ドライバのインストー ルが必要） • 最大65Wの電力供給をサポート、Dell ExpressChargeはサ ポート対象外 • MACアドレスのパススルー機能をサポートDELL BUSINESS DOCK - WD15
DELL BUSINESS THUNDERBOLT DOCK - TB16
DELL UNIVERSAL DOCK - D6000
† 3台目の4Kディスプレイは30Hzで使用。USB-C接続を使用して最大3台のディスプレイを同時にサポートできます。
†† USB3.0（Type-A）接続用に最大2本のディスプレイ出力を使用できます。
Dell USB-C
ドック
成功に導く力
1. VGA 2. HDMI 3. Mini-DP 4. フル サイズDP 5. RJ45 GbE 6. USB 2.0 x 2 7. USB 3.0 8. Thunderbolt 3 （USB-C） 9. 7.4mm DC電源入力 10. スピーカ出力 11. ドッキング ステー ションのコネクタ 12. オーディオ/ヘッ ドセット コンボ ジャック 13. USB 3.0（PowerShare 対応） 14. USB 3.0 15. 電源アダプタLED 16. ドック ボタン 17. Kensingtonロックス ロットDELL BUSINESS THUNDERBOLT DOCK - TB16
17 11 1 2 3 4 5 6 7 8 9 10 12 13 14 15 16 1. オーディオ/ヘッ ドセット コンボ ジャック 2. USB 3.0 3. USB 3.0/BC1.2 4. USB-C/BC1.2 5. LEDインジケータ 6. 電源入力 7. HDMI 8. DP 9. DP 10. RJ45 GbE 11. USB 3.0 12. USB 3.0 13. スピーカ出力
DELL UNIVERSAL DOCK - D6000
5 4 1 2 3 6 7 8 9 10 11 12 13 1. ドッキング ステーションの コネクタ 2. HDMI 3. Mini-DP（Mini-DPとDPの 変換ケーブルが付属） 4. VGA 5. RJ45 GbE 6. USB 2.0 x 2 7. スピーカ出力 8. USB 3.0 9. 7.4mm DC電源入力 10. オーディオ/ヘッドセット コンボ ジャック 11. USB 3.0（PowerShare対応） 12. USB 3.0 13. 電源アダプタLED 14. ドック ボタン 15. Kensingtonロックスロット 15 10 11 12 13 14 1 2 3 4 5 6 7 8 9
Dell Business Dock Dell Business Thunderbolt Dock Dell Universal Dock6
モデル番号 WD15 TB16 D6000
ホスト コネクタ USB-C Thunderbolt 3 USB-C USB-CまたはUSB 3.0 ノートパソコンへの
電力供給 ExpressCharge最大130W で ExpressCharge最大130W で （USB 3.0では電力供給不可）USB-C接続で最大65W データ USB 3.1（5Gbps） Thunderbolt 3（40Gbps） USB 3.1（5Gbps）
ビデオ（ディスプレイの 最大台数/ディスプレイの 解像度2） ネイティブ – DP 1.2 最大2台のディスプレイ： • 4K x 13 • QHD x 1 • FHD x 2 Thunderbolt 3 ネイティブ – DP 1.2 最大3台のディスプレイ： • 5K x 1 • 4K x 2 • FHD x 3 ビデオ圧縮 （DisplayLink）- DP 1.2 最大3台のディスプレイ： • 5K x 1 • 4K x 2 • 4K x 34 取り付けオプション（オプ ションのDellドッキング ス テーション マウント キット は別売） • デスクの下 • モニタの背後 • • モニタの背後デスクの下 • なし ポート DisplayPort - 1 2 Mini DisplayPort 1 1 HDMI 1 1 1 VGA 1 1 USB 3.0 3 3 4 USB 2.0 2 2 Thunderbolt 3 - 1 RJ45 GbE 1 1 1 コンボ オーディオ入力/出力 1 1 1 スピーカ出力 1 1 1 グラフィックス ネイティブ グラフィック – ドライバ不要 ネイティブ グラフィック – ドライバ不要 USBドライバが必要グラフィック – DisplayLink ビジネス クラス機能 • PXEブート • MACアドレス パススルー • Wake On LAN • Wake On Dock
• Dell Command Firmwareの更新 • ポートの無効化 • エラー メッセージおよび通知 • PXEブート • MACアドレス パススルー • Wake On LAN • Wake On Dock
• Dell Command Firmwareの更新 • ポートの無効化
• エラー メッセージおよび通知
• MACアドレス パススルー • DisplayLinkソフトウェア イン
ターフェイス
プラットフォームの互換性5 Precision/Latitude/XPS Precision/XPS/Latitude DisplayLinkドライバを
インストールしたPC
USB-C
ドックのシステム比較表
成功に導く力
詳細については､dellemc.com/jp/dockingをご覧になるか､Dellの担当者にお問い合わせください。製品の提供状況は 国によって異なります。
Copyright © 2018 Dell Inc.
1 PXEブート、MACアドレスのパススルー、Wake On LAN、Dell Command Update、ポート無効化などのビジネス クラスの機能をすべてのDell USB-Cドックに搭載
（Dell Universal Dock D6000を除く）。
2 5K解像度 = 5120 2880、4K解像度 = 3840 x 2160、FHD解像度 = 1920 x 1080。 3 4K解像度ディスプレイは30Hzで使用。 4 3台目の4K解像度ディスプレイは30Hzで使用。 5 Dellは標準のUSB-Cプロトコルに準拠しています。競合他社のUSB-Cプラットフォームのフル機能は異なる場合があります。付録に記載した互換性の一覧を参照してください。 6 ビジネス クラスの管理機能はサポート対象外です。65Wを超える電源を必要とするノートパソコンは、ノートパソコンの電源アダプタも接続してください。 *2017年11月現在の公開情報を用いた､Dellによる競合製品の社内分析に基づいています。 **2017年12月における､DellによるLenovo Thinkpadドックとの社内分析に基づいています。
ドッキングのサポート
プラットフォーム Dell Business Dock - WD15 Thunderbolt Dock - Dell Business TB16
Dell Universal Dock - D6000 Latitude 3390 2in1 ✔ ✘ ✔ Latitude 3490 ✔ ✘ ✔ Latitude 3590 ✔ ✘ ✔ Latitude 5175/5179 ✔ ✘ ✔ Latitude 5280 ✔ ✘ ✔ Latitude 5285 ✔ ✘ ✔ Latitude 5289 ✔ ✘ ✔ Latitude 5290 ✔ ✘ ✔ Latitude 5290 2in1 ✔ ✔ ✔ Latitude 5389 ✔ ✘ ✔ Latitude 5480 H Discrete ✔ ✔ ✔ Latitude 5480 UまたはH UMA ✔ ✘ ✔ Latitude 5490 ✔ ✘ ✔ Latitude 5495 ✔ ✘ ✔ Latitude 5580 H Discrete ✔ ✔ ✔ Latitude 5580 UまたはH UMA ✔ ✘ ✔ Latitude 5590 ✔ ✘ ✔ Latitude 7275 ✔ ✔ ✔ Latitude 7280 ✔ ✔ ✔ Latitude 7290 ✔ ✔ ✔ Latitude 7285 ✔ ✔ ✔ Latitude 7370 ✔ ✔ ✔ Latitude 7380 ✔ ✔ ✔ Latitude 7389 ✔ ✘ ✔ Latitude 7390 ✔ ✔ ✔ Latitude 7390 2in1 ✔ ✔ ✔ Latitude 7480 ✔ ✔ ✔ Latitude 7490 ✔ ✔ ✔
Latitude E5570 H Discrete ✔ ✔ ✘
La
titude
付録
XPS Pr ecision *Precision 7510/7520/7710/7720の場合は130Wを超える電力が必要になるため、充電にはワークステーションの電源アダプタが必要です。 互換性マトリックスは変更されることがあります。
付録
Dell USB-C
ドッキング互換性マトリックス
ドッキングのサポートプラットフォーム Dell Business Dock - WD15
Dell Business Thunderbolt Dock -
TB16
Dell Universal Dock - D6000 Precision 3510 UMA ✔ ✘ ✘ Precision 3510 H Discrete ✔ ✔ ✘ Precision 3520 H UMA ✔ ✘ ✘ Precision 3520 H Discrete ✔ ✔ ✘ Precision 5510 ✔ ✔ ✘ Precision 5520 ✔ ✔ ✘ Precision 7510* ✔ ✔ ✘ Precision 7520* ✔ ✔ ✘ Precision 7710* ✔ ✔ ✘ Precision 7720* ✔ ✔ ✘ XPS 12 9250 ✔ ✔ ✔ XPS 13 2-in-1 9365 ✔ ✔ ✔ XPS 13 9350 ✔ ✔ ✔ XPS 13 9360 ✔ ✔ ✔ XPS 13 9370 ✔ ✔ ✔ XPS 15 9550 ✔ ✔ ✔ XPS 15 9560 ✔ ✔ ✔ Vostro 5370 ✘ ✘ ✔ Vostro 5471 ✘ ✘ ✔
付録
アダプタの互換性の一覧
Dell Business Dock - WD15
プラットフォーム 130W 180W プラットフォーム 130W 180W
Latitude 3390 2in1 Δ Latitude 7380 ∆ Latitude 3490 Δ Latitude 7389 ∆ Latitude 3590 Δ Latitude 7390 ∆ Latitude 5175/5179 Δ Latitude 7390 2in1 ∆ Latitude 5280 Δ Latitude 7480 ∆ Latitude 5285 Δ Latitude 7490 ∆ Latitude 5289 Δ Latitude E5570 H Discrete
-Latitude 5290 ∆ Precision 3510
-Latitude 5290 2in1 Δ Precision 3520
-Latitude 5389 Δ Precision 5510
-Latitude 5480 H Discrete Δ Precision 5520
-Latitude 5480 UまたはH
UMA Δ Precision 7510* -Latitude 5490 Δ Precision 7520* -Latitude 5495 Δ Precision 7710*
-Latitude 5580 H Discrete Δ Precision 7720* -Latitude 5580 UまたはH UMA Δ XPS 12 9250 ∆ Latitude 5590 Δ XPS 13 2-in-1 9365 ∆ Latitude 7275 Δ XPS 13 9350 ∆ Latitude 7280 Δ XPS 13 9360 ∆ Latitude 7285 Δ XPS 13 9370 ∆ Latitude 7290 Δ XPS 15 9550
-Latitude 7370 Δ XPS 15 9560
-*Precision 7510/7520/7710/7720の場合は130Wを超える電力が必要になるため、充電にはワークステーションの電源アダプタが必要です。 電源アダプタの互換性の一覧は変更されることがあります。
Dell Business Thunderbolt Dock - TB16
プラットフォーム 180W 240W Latitude 5290 2in1 ∆ Latitude 5480 H Discrete ∆ Latitude 5580 H Discrete ∆ Latitude 7275 ∆ Latitude 7280 ∆ Latitude 7285 ∆ Latitude 7290 ∆ Latitude 7370 ∆ Latitude 7380 ∆ Latitude 7390 ∆ Latitude 7390 2in1 ∆ Latitude 7389 ∆ Latitude 7480 ∆ Latitude 7490 ∆ Latitude E5570 H Discrete ∆ Precision 3510 Precision 3520
