MY16_5 P&Aカタログ

genuine motor parts & aCCessories

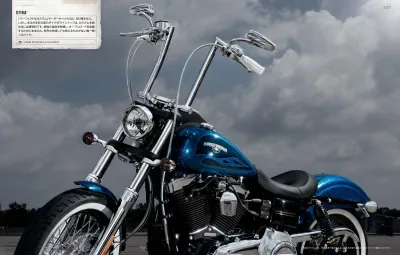

「パーフェクトなカスタム」モーターサイクルなど、あり得ません。

しかし、あるがままの姿のダイナのラインナップは、カスタムを始

めるには理想的です。表現の自由を称賛し、オープンロードを走破

するために生まれた、世界中を探しても例えるものがない唯一無

二のバイク。

DYNA

®

107

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

STREET bOb

®

model: FxDb

DYNA®

produCtion Color: CHARCOAL PEARL

109

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

LOW RIDER

®

model: FxDL

DYNA®

produCtion Color: COSMIC bLUE PEARL

111

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

FAT bOb

®

model: FxDF

DYNA®

Color shop Custom paint: LIMITED–REVIVAL

113

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

WIDE GLIDE

®

model: FxDWG

DYNA®

produCtion Color: bLACk DENIM WITH FLAMES

115

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

SWITCHbACk

™

model: FLD

DYNA®

produCtion Color: DEEP JADE PEARL

117

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

タイムスリップ感を味わえるストリートボブモデル。目を見張るよう

なハードキャンディカスタムカンクンブルーフレークの塗装。ビン

テージホワイトのハンドルグリップとフットペグ、シフターペグ。ノ

スタルジックなホワイトウォールタイヤにナロープロファイル。そ

して拳を上に突き上げる、オールドスクールなライディングスタイ

ル。

その一方で、スクリーミンイーグル

®

_{のエアクリーナーキット、リア}

のプレミアムライド・エマルジョンショックやフロントのプレミアム

ライド・シングルカートリッジフォークキットなど、1970年代のライ

ダーたちにとっては想像上の世界でしかなかった、21世紀ならで

はのパフォーマンスをあなたに。

2016 fXdB street Bob

®

bRING bACk THE bLING

t h e t r a n s f o r m a t i o n STYLE 究極にシンプルな、洗練されたライン が映えるストリートボブモーターサイ クルは、オールドスクールなボバーを 作り上げる絶好の出発点。完璧な変身 を遂げるには、幅広のホワイトウォール タイヤや、ビンテージホワイトのハンド ルグリップ、フットコントロールを組み 合わせるのが理想的。 FUNCTION 実用性とスタイルの両立。毎日の通勤 には、H-Dデタッチャブル・ウィンドシー ルドとラゲッジラックを。夜の街に繰り 出すときは、簡単に取り外しが可能。街 中の混雑をスムーズに走り抜けるには 欠かせないアイテムです。 PERFORMANCE ノスタルジックなクロームカバーの背後で は、スクリーミンイーグル®_{・ステージIエア} クリーナーが吸気効率をアップし、パワー をブースト。プレミアムカートリッジフォー クとリアサスペンションが、そのパワーを 確実に路面に伝えます。

119

※写真のモデルには、保安基準不適合部品および日本非導入商品が装着されている場合があります。

プレミアムライド・

エマルジョンショック

ビンテージホワイト

ハンドグリップ

スクリーミンイーグル

®

_・

ステージIエアクリーナー

クロームエンジンキット

ファーザーフォワード

ミッドコントロール

エアフローコレクション・

タイマーカバー

クロームフォークスライダー

ターンシグナルリロケーションキット

D

YNA

虫の跡、結露、汚れで視界を妨げることがないよ うに、上端が視線の下に位置するウインドシール ドをお選びください。

DEFY THE WIND

高速走行では強い風を胸で受けるため、腕、首、肩の疲労を招きます。簡単に取り付けられるデタッチャ

ブルウインドシールドがあれば、圧力から解放されます。風や雨、道路上の異物からライダーを守り、長時

間、快適なライディングをお楽しみいただけます。

クリアな視界

スーパースポーツ 風や異物からライダーを保護す るだけでなく、風が髪を揺らす 爽快感も失われません。 涼しい朝の走行に最適のウィン ドシールドで、フロントライトを 包み込む滑らかな輪郭がスポー ティーなスタイルに仕 上げま す。 コンパクト 従 来のキングサイズの形状で ミニマリスティックなエッジを 演出。ハーレーダビッドソンの カスタムモデルおよびクル ー ザーモデル向けのコンパクトな ウィンドシールドは、毎日のラ イディングで風や天候からライ ダーを守ります。 ツーリング スポーティーな車両で多様な天 候から最大限に保護します。 曲線の形状で風からライダーの ヘルメットや手を守るツーリン グウインドシールドなら、快適 なロングライドをお楽しみいた だけます。

ライダーを保護

工具を使わずに簡単に着脱できるように設計され たウインドシールド。状況に合わせて臨機応変に ライディングスタイルを変えることができます。 ロングライドでは風雨や砂から身を守りながら走 り、ストリートではウインドシールドをすばやく取 り外してスタイリッシュなライディングをお楽しみ いただけます。

取り外しが簡単

工具不要のクイック リリースマウント ステンレススチール製 ブラケット＆ブレース 傷に強い ハードコーティング ポリカーボネートシールド

A

A

120

DYNA

®

_DYNA

®

₁₂₁

Windshields

A クイックリリース・コンパクト・ウインドシールド クラシックなフォルムと斬新なマウンティングシステムを兼ね備えたウ インドシールド。クイック・レバーリリースクランプでフォークチューブに 直接装着します。ハードウェアを使わないのですっきりしたカスタム ルックを実現します。工具なしでスピーディに着脱できます。ハード コーティング・ポリカーボネート製。 ポリッシュ・ブレース ’06以降ダイナモデル（FLD、FXDWG、FXDF、FXDF2-CVOを除く） に適合。FXDLSモデルに装着する場合は標準装備のウインドディフ レクターを取り外す必要があります。 ●58346-06 クリア 67,500円（本体価格 62,500円） ヘッドライト上端からの高さ457mm。H681×W500mm。 ●58347-06 ライトスモーク 72,000円（本体価格 66,667円） ヘッドライト上端からの高さ457mm。H681×W500mm。 ●58348-06 ライトスモーク 71,300円（本体価格 66,019円） ヘッドライト上端からの高さ356mm。H579×W495mm。 ’06以降FXDWGに適合。 ●58387-06 クリア 66,800円（本体価格 61,852円） ヘッドライト上端からの高さ457mm。H681×W495mm。 ●58413-06 ライトスモーク 71,000円（本体価格 65,741円） ヘッドライト上端からの高さ457mm。H681×W495mm。 ●58444-06 ライトスモーク 67,500円（本体価格 62,500円） ヘッドライト上端からの高さ356mm。H579×W495mm。 ’08以降FXDFおよびFXDF2-CVOに適合。 ●57338-08 クリア 68,400円（本体価格 63,334円） ヘッドライト上端からの高さ483mm。H686×W498mm。 ●57340-08 ライトスモーク 69,300円（本体価格 64,167円） ヘッドライト上端からの高さ381mm。H584×W498mm。 ’91〜’05ダイナモデル（FXDWG、FXDXTを除く）に適合。 ●58063-04 クリア 68,600円（本体価格 63,519円） ヘッドライト上端からの高さ457mm。H681×W500mm。 ●58601-04 ライトスモーク 71,000円（本体価格 65,741円） ヘッドライト上端からの高さ457mm。H681×W500mm。 ●58602-04 ライトスモーク 67,500円（本体価格 62,500円） ヘッドライト上端からの高さ356mm。H579×W495mm。 ’93〜’05FXDWGに適合。 ●59802-05 クリア 79,700円（本体価格 73,797円） ヘッドライト上端からの高さ483mm。H605×W544mm。 ●58751-05 ライトスモーク 81,900円（本体価格 75,834円） ヘッドライト上端からの高さ483mm。H605×W544mm。 ●57199-05 ライトスモーク 81,500円（本体価格 75,463円） ヘッドライト上端からの高さ406mm。H528×W544mm。 グロスブラック・ブレース ’08以降FXDFおよびFXDF2-CVOに適合。 ●58617-09 クリア 72,000円（本体価格 66,667円） ヘッドライト上端からの高さ483mm。H686×W498mm。 ●58630-09 ライトスモーク 72,800円（本体価格 67,408円） ヘッドライト上端からの高さ381mm。H584×W498mm。 ’91〜’05ダイナモデル（FXDWG、FXDXTを除く）に適合。 ●58706-09 クリア 72,300円（本体価格 66,945円） ヘッドライト上端からの高さ457mm。H681×W500mm。 ●58703-09 ライトスモーク 71,000円（本体価格 65,741円） ヘッドライト上端からの高さ356mm。H579×W495mm。 ’93〜’05FXDWGに適合。 ●58360-09 クリア 80,900円（本体価格 74,908円） ヘッドライト上端からの高さ457mm。H605×W544mm。 ●58376-09 ライトスモーク 82,700円（本体価格 76,575円） ヘッドライト上端からの高さ406mm。H528×W544mm。 A クイックリリース・コンパクト・ウインドシールド／356mm、グロスブラック・ブレース A クイックリリース・コンパクト・ウインドシールド／ポリッシュ・ブレース 457mm 356mm 表示の価格は2016年6月1日現在の消費税込希望小売価格です。 なお価格は予告なく変更されることがあります。

D

YNA

A

B

C

D

DYNA

®

₁₂₃

Windshields

122

DYNA

®

Windshields

C ベンチレーター・クイックリリース・ コンパクト・ウインドシールド ウインドシールドは走行風による疲労を軽減し、飛び石や虫などの 飛散物からもライダーを保護するツーリングのマストアイテムです。 新登場のベンチレーター・ウインドシールドは、サイドベントの開閉に よりライダーへの風の流れをコントロールし、常に快適なライディング 提供します。気温が高いときは、シールド下部の両サイド設けられた ベントを開けてライダーへ風を送り、寒冷時や雨天時は、ベントを閉 じて本来の防風性能によりライダーを守ります。ベンチレーターを装 備していない標準タイプに比べて、全高、全幅ともに約25㎜大きい サイズ。また便利なデタッチャブル機構も搭載しているので、ライ ディングのシーンに合せて簡単に着脱することができます。 ●57400026 クリア 78,100円（本体価格 72,315円） ヘッドライト上端からの高さ483mm。’06以降ダイナモデル（FLD、 FXDF、FXDWG、FXDF2-CVOを除く）に適合。FXDLSモデルに 装着する場合は標準装備のウインドディフレクターを取り外す必要 があります。H711mm×W544mm。 ●57400028 クリア 87,200円（本体価格 80,741円） ヘッドライト上端からの高さ508mm。’93〜’05FXDWGに適合。 H630mm×W541mm。 D クイックリリース・ツーリング・ウインドシールド ロングツーリングをより快適にするために空気力学に基づいてデザ インされたツーリング・ウインドシールド。クイック・レバーリリースクラン プでフォークチューブに直接装着します。着脱は簡単で、ドッキング ハードウェアや工具を必要としません。シールドは丈夫なハードコー ティング・ポリカーボネート製です。 ’06以降ダイナモデル（FLD、FXDF、FXDWG、FXDF2-CVOを除 く）に適合。FXDLSモデルに装着する場合は標準装備のウインド ディフレクターを取り外す必要があります。H668×W635mm。 ●57015-06 クリア 81,500円（本体価格 75,463円） ヘッドライト上端からの高さ483mm。 ●57016-06 ライトスモーク 83,600円（本体価格 77,408円） ヘッドライト上端からの高さ483mm。 ’91〜’05ダイナモデル（FXDWG、FXDXTを除く）に適合。H719× W561mm。 ●58158-08 クリア 81,500円（本体価格 75,463円） ヘッドライト上端からの高さ483mm。 A H-Dデタッチャブル・トールウインドシールド／ スイッチバック用 FLDスイッチバックにより高い防風性能を与え、ロングツーリングでの 快 適 性を高めます。標 準 仕 様のウインドシールドより2インチ （51mm）高くなるサイズ。デタッチャブル機構により、標準装備のウ インドシールドと同様にライディングシーンに合せて簡単に着脱するこ とができます。 ●57400120 クリア 64,900円（本体価格 60,093円） ヘッドライト上端からの高さ508mm。’12以降FLDに適合。H686× H610mm。 B H-Dデタッチャブル･コンパクト・ウインドシールド／ 補助ライト装着車用 クラシックなフォルムと斬新なマウンティングシステムを兼ね備えたウ インドシールド。クイック・レバーリリースクランプでフォークチューブに 直接装着します。ハードウェアを使わないのですっきりしたカスタム ルックを実現します。工具なしでスピーディに着脱できます。ハード コーティング・ポリカーボネート製。 ’06以降ダイナモデル（FLD、FXDWG、FXDF、FXDF2-CVO、’15 以降FXDLを除く）で補助ライトキット装着車に適合。H681× W500mm。 ●57609-08 クリア 71,300円（本体価格 66,019円） ヘッドライト上端からの高さ457mm。 補助ライトキット装着のダイナにフィットするようにデザインされたコン パクトスタイルのウインドシールド。デタッチャブルシステムにより着 脱は簡単です。 ●57716-01 クリア 53,800円（本体価格 49,815円） ヘッドライト上端からの高さ457mm。’91〜 ’05ダイナモデル （FXDWG、FXDXTを除く）で補助ライトキット装着車に適合。ドッキン グハードウェアキット58164-96A、ターンシグナルリロケーションキット 68603-01が必要です（それぞれ別売）。H681×W500mm。 ●58865-03 クリア 55,500円（本体価格 51,389円） ヘッドライト上端からの高さ457mm。’93〜’05FXDWGで補助ライ トキット装着車に適合。ドッキングハードウェアキット58361-03（別売） が必要です。H556×W544mm。 ターンシグナルリロケーションキット デタッチャブル・ウインドシールドを装着する際、ターンシグナルを パッシングライトブラケットに移設するためのキット。装着に必要な ハードウェアは全てセットされています。 ●68603-01 10,600円（本体価格 9,815円） ’91〜’05ダイナモデルで補助ライトキット装着車に適合。 ウインドシールドドッキングハードウェア＆ ターンシグナルリロケーションキット 補助ライト装着のFXDWGにデタッチャブル・ウインドシールドを取り 付ける際に必要です。 ●58361-03 19,000円（本体価格 17,593円） ’93〜’05FXDWGで補助ライトキット装着車に適合。 B H-Dデタッチャブル･コンパクト・ウインドシールド／補助ライト装着車用 A H-Dデタッチャブル・トールウインドシールド／スイッチバック用 D クイックリリース・ツーリング・ウインドシールド／ライトスモーク C ベンチレーター・クイックリリース・コンパクト・ウインドシールド

D

YNA

A

A

A

B

C

D

E

F

F

G

H

DYNA

®

₁₂₅

Windshield Accessories

124

DYNA

®

Windshields

D ウインドシールドアコーンナット 12-24ロークラウン・アコーンナット（クローム）10個のキット｡ ●94111-95 2,110円（本体価格 1,954円） コンパクトウインドシールド､キングサイズウインドシールド､コンバー チブルウインドシールド､ロードキングウインドシールドに適合｡ E ロッキング・クイックリリース・ウインドシールドクランプ 簡単着脱が便利なクイックリリース・ウインドシールドを盗難から守り ます。クランプの一ヶ所をクローム仕上げのロック機構付きに交換し て使用します。バレルタイプの専用キーが１個付属。 ●57400006 4,490円（本体価格 4,158円） 39mm。’91〜’05ダイナモデル（FXDWGを除く）でクイックリリース スタイルのデタッチャブル・ウインドシールド装着車に適合。 ●57400007 4,490円（本体価格 4,158円） 41mm。’93〜’05FXDWGでクイックリリーススタイルのデタッチャブ ル・ウインドシールド装着車に適合。 ●57400008 7,780円（本体価格 7,204円） 49mm。’06以降ダイナモデルでクイックリリーススタイルのデタッ チャブル・ウインドシールド装着車に適合。 F ミッドフレームエアデフレクター 夏場のライディングを快適にするアイテム。リアのシリンダーヘッドを 囲むような形状で、エンジンが発する熱からライダーを守ります。キッ トは取付けに必要なハードウェアがすべて含めます。 ●29200011 18,500円（本体価格 17,130円） ’06以降ダイナモデルに適合。’06〜’11モデルは標準装備のコイ ルカバーの取外しと、コイルマウンティングスクリュ4717A（別売）が 2個必要です。アクセサリーのコイルカバー31709-04、74616-04お よびデジタル油圧ゲージ75138-09、75340-09とは併用不可。 G ソフトロワー ライディングシーズンをより長く楽しむためのアクセサリー。泥はねな どから膝下を保護し、冬場は足元への冷たい風をブロックします。 エンジンガードにぴったりとフィットする形状と反射素材のパイピング がデザインのポイントです。外側部分のジッパーにより、エンジンガー ドにマウントするハイウェイペグも使用可能。同じくジッパー式のポ ケット部分は地図などちょっとした小物の収納に便利です。 ●57100212 19,000円（本体価格 17,593円） ’06以降FXD、FXDB、FXDC、FXDLでエンジンガード49010-06、 または49320-09装着車に適合。フォワードコントロールまたはフット ボード装着車には不可。 H フロントターンシグナル・リロケーションキット 標準装備ブレットスタイル・ターンシグナルをハンドルバーからフロン トフォークに移しスッキリしたカスタムルックを実現します。左右マウン ティングストーク、ハードウェアのセット。 ●69433-08A 16,900円（本体価格 15,649円） ’08以降ダイナモデル（FLDを除く）に適合。ビレットフォークスライ ダー・ダストカバー45800014、46889-06とは併用不可。 ●58742-05 12,700円（本体価格 11,760円） ’93〜’05FXDWGに適合。 A クイックリリース・スーパースポーツ・ウインドシールド スーパースポーツ・ウインドシールドの滑らかなフォルムは、フロント ヘッドライトを包み込みスポーティーなルックスに仕上げます。フォー ク・チューブにレバーロッキングクランプでマウントされるので、取り外 した際にフォーク側にドッキングハードウェアが残りません。着脱もと ても簡単です。ウインドシールドを装着するために必要なパーツは全 て含まれています。 ●57300-06 ライトスモーク 64,900円（本体価格 60,093円） ヘッドライト上 端からの高さ4 8 3 m m 。’0 6 以 降ダイナモデル （FXDWG、FXDF、FXDF2-CVOを除く）に適合。FXDLSモデルに 装着する場合は標準装備のウインドディフレクターを取り外す必要 があります。H635×W511mm。 ●57301-06 ライトスモーク 62,100円（本体価格 57,500円） ヘッドライト上端からの高さ483mm。’06以降FXDWGに適合。H635 ×W511mm。 ●57838-08 ライトスモーク 60,200円（本体価格 55,741円） ヘッドライト上端からの高さ483mm。’91〜 ’05ダイナモデル （FXDWG、FXDXTを除く）に適合。H635×W511mm。 B H-Dデタッチャブル・スーパースポーツ・ウインドシールド スポーティーで機能的なフォルム。スーパーという名にふさわしいウ インドシールドです。デタッチャブルシステムにより着脱が工具なしで スピーディに行えます。 ●57965-97A ライトスモーク 49,000円（本体価格 45,371円） ヘッドライト上端からの高さ457mm。’93〜’05FXDWG、’80〜 86FXWGに適合。ドッキングハードウェア58350-96（別売）が必要で す｡H566×W452mm。 ドッキングハードウェア／デタッチャブル・ ウインドシールド用（写真なし） ●58164-96A 16,900円（本体価格 15,649円） 39mm径フォーク用。H-Dデタッチャブル・ウインドシールドを’91〜 ’05ダイナモデル（FXDWG、FXDXTを除く）に装着する際に必要で す。フロントターンシグナルがオリジナル位置のアッパートリプルク ランプに装着されているダイナはターンシグナルワイヤリングキット 72389-96（別売）が必要です。 ●58350-96 16,900円（本体価格 15,649円） 41mm径フォーク用。デタッチャブル・ウインドシールドを’93〜’05 FXDWG、’80〜’86FXWGに装着する際に必要です。 C スポーツ・ウインドシールドキット スポーティーなフォルムで機能的なウインドシールド｡傷に強いハード コーティング・レキザン・ポリカーボネート製。調整可能な4点マウン ティングシステム採用。 ●58192-87A ライトスモーク 30,600円（本体価格 28,334円） ヘッドライト上端からの高さ457mm。’91〜’05ダイナモデルに適 合。FXDWG、FXDXTは不可。ブラック・マウンティングハードウェア 付。H470×W414mm。 ●91820-85A ライトスモーク 30,600円（本体価格 28,334円） ヘッドライト上端からの高さ457mm。’93〜’05FXDWG、’86以前 FXWGに適合。H508×W381mm。 B H-Dデタッチャブル・スーパースポーツ・ ウインドシールド A クイックリリース・スーパースポーツ・ ウインドシールド（写真は57838-08） A クイックリリース・スーパースポーツ・ ウインドシールド（写真は57300-06） A クイックリリース・スーパースポーツ・ ウインドシールド（写真は57838-08） C スポーツ・ウインドシールドキット （写真は58192-87A） D ウインドシールドアコーンナットキット E ロッキング・クイックリリース・ウインドシールド クランプ F ミッドフレームエアデフレクター（写真はFLDに装着した状態） G ソフトロワー H フロントターンシグナル・リロケーションキット

D

YNA

シートの位置 ライダーとコントロールの位置関係を最適にする デザイン。リーチ・シートとトールボーイ・シートな ら、背の低いライダーも背の高いライダーも手足を 無理なく伸ばせるポジションで走行できます。 ツーリングシート 快適性を重視したツーリングシートとパッセン ジャーピリオンは幅広の座面で圧力を分散。くぼ んだシェイプはライダーをしっかり固定し、バック サポートとして機能します。 ロープロファイルシート 斬新なスタイルのサドルで「バイクに沈み込む」よ うなライディングポジションを実現。 細長いバッドランダー・シートとブローラー・シー トでは、他のシートと比べてライダーの位置が下 方に移動。

ENJOY THE RIDE

正しいシート位置を設定することは、人間工学的にもライディングの快適

性にも関わるとても重要な要素です。乗車位置を決定付け、足つき性やコ

ントロールまでの距離を左右します。そしてパッドが尾骨やお尻にかかるス

トレスや疲れを和らげることができます。ライダー、そしてパッセンジャー

に適したシートをお選びください。

シートの交換

シートの交換は簡単。ライディングによって求めら れるスタイルは異なるため、用途に合わせて複数 のシートを使い分けるライダーもいます。長距離 には快適性、サポート性の高いシートを取り付け、 夜のストリートではロープロファイルのシートに交 換できます。 シートの着脱方法については、オーナーズマニュ アルをご覧ください。 幅の狭いノーズ が両足の間隔を 近づけ足つき性 を向上 深いバケット形状でライダーに 快適性とバックサポートを提供 耐久性に優れたUVカットビニールカバー

ダイナ　シートタイプ

ソロでシンプル、ツーアップで完全装備、またはその中間。ハーレーダビッドソンのモデルはライディング スタイルのニーズに合わせて調整できます。 サンダウナー・シート ロングライドでの快適性を最大限に高めます。深いバケットデザインを採用することでライダーをしっか りとサポートし、「バイクに沈み込む」ような低いライディングポジションを実現します。

A

B

C

DYNA

®

₁₂₇

Seating

126

DYNA

®

A レザー・バッドランダーシート トラディショナルなバッドランダーの低くシンプルなスタイルがミニマ リストのカスタムライドを演出します。フレームに沿うような形状のラ イダーシートとスリムなテーパー型パッセンジャーピリオンがバイクの ロー＆ロングな外観を強調します。しなやかな高品質グレインレザー で包み、H-Dロゴの刺しゅうをあしらいました。悪路でも快適なシート です。レザーグラブストラップ、マウンティングハードウェア付き。 ●52359-06 64,900円（本体価格 60,093円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバン パーキット51653-06、パッセンジャーフットペグおよびパッセンジャー フットペグマウンティングキット50210-06が必要です（それぞれ別 売）。シート幅279mm、ピリオン幅127mm。 B バッドランダーシート フュエルタンクからリアフェンダーにかけて流れるようなフォルム｡力 強いスタイリングを持った人気のバッドランダーシートです｡精巧な トップステッチとH-Dロゴの刺しゅう入り。 ●52284-06 46,500円（本体価格 43,056円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバン パーキット51653-06、パッセンジャーフットペグおよびパッセンジャー フットペグマウンティングキット50210-06が必要です（それぞれ別 売）。シート幅279mm、ピリオン幅127mm。 ●52284-04 46,500円（本体価格 43,056円） ’04〜’05ダイナモデルに適合｡シート幅279mm、ピリオン幅127mm。 ●52284-96A 46,500円（本体価格 43,056円） ’96〜’03ダイナモデルに適合｡シート幅279mm、ピリオン幅127mm。 C ロープロファイル・レザーシート スタイリッシュなロープロファイルシートです。通気性の良いレザー・ インサートを採用。 ●52378-07 64,900円（本体価格 60,093円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはパッセン ジャーフットペグおよびパッセンジャーフットペグマウンティングキット 50210-06が必要です（それぞれ別売）。シート幅305mm、ピリオン幅 178mm。 B バッドランダーシート A レザー・バッドランダーシート C ロープロファイル・レザーシート （注）ハーレーダビッドソンのシートにはレザーを使用しているものがありま す。レザーおよび自然素材は使用するに従いしわなど自然の風合いを帯 びてきます。年を経るに従って現れるこれらの古びた味わいはシートやバッ クレストが極めて高質の素材を使用していることの証です。高品質のレ ザーを永くお楽しみいただくためにハーレーダビッドソン・レザープロテクタ ント93600080のご使用をお勧めいたします。 （注）ツーアップシート、パッセンジャーピリオン付シートの装着にはグラブスト ラップが必要です。シートキットに含まれていない場合、適合するグラブスト ラップの部品番号についてはお近くのHDJ正規販売網にご確認ください。

D

YNA

A

B

C

D

E

F

G

DYNA

®

₁₂₉

Seating

128

DYNA

®

Seating

D サンダウナーシート スタイリングと品質を兼ね備えたサンダウナースタイルのシート。ライ ダーとパッセンジャーに快適なロングツーリングを提供。 ●51540-06 61,100円（本体価格 56,575円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバン パーキット51653-06、パッセンジャーフットペグおよびパッセンジャー フットペグマウンティングキット50210-06が必要です（それぞれ別 売）。シート幅406mm、ピリオン幅305mm。 ●51540-04 61,100円（本体価格 56,575円） ’04〜’05ダイナモデルに適合。シート幅406mm、ピリオン幅305mm。 ●51540-01A 61,100円（本体価格 56,575円） ’96〜’03ダイナモデルに適合。FXDWGはブラケット52152-97（別 売）が必要です。シート幅406mm、ピリオン幅305mm。 E シグネチュアシリーズシート&ライダーバックレスト フォーム密度と形状の完璧な組み合わせは、ロングツーリングのため の最も快適なシートを創り出します。幅広い座面はライダーもパッセン ジャーも快適にします。目的地に着いたとき、先細の形状で足が地面 に着きやすいので、街乗りのしやすさを実感できます。ライダーバック レストは簡単に取り外せたり、パッセンジャーが乗り降りしやすいように 前方に倒すことができます。ライダーバックレストは38mmの範囲内で 5段階の高さに調節可能。コントロールノブをねじれば、前方および後 方の角度を調整できます。 ●52000015 102,000円（本体価格 94,445円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバン パーキット51653-06、パッセンジャーフットペグ、パッセンジャーフット ペグマウンティングキット50210-06が必要です（それぞれ別売）。 F サンダウナー・ソロシート バケットデザインの快適さとソロサドルのスッキリしたスタイルを両立 させました。パッセンジャーピリオンとご一緒にどうぞ。 ●51933-06 44,500円（本体価格 41,204円） ’06以降ダイナモデルに適合。シート幅368mm。 G サンダウナー･パッセンジャーピリオン ●51473-06A 28,800円（本体価格 26,667円） ’06以降ダイナモデルでサンダウナー・ソロシート51933-06または ’06〜’08FXDB、’06〜’09FXDWGで標準装備ソロシート装着車 に適合。FXD、FXDB、FXDLSはパッセンジャーフットペグ、パッセン ジャーフットペグマウンティングキット50210-06が必要です（それぞれ 別売）。ピリオン幅305mm。 A スーパーリーチ・ソロシート 股下が短めなライダーをコントロールへ近づけ、両足の距離を約 25mm近づけるよう設計されているため、路面に足をしっかり着けるこ とができます。深いバケット形状のサドルはバックサポートパッドの厚 みを増して改良され、ライダーのポジションは最大25mm低くなり、 75mm前方に移動します。ライダーをハンドコントロールとフットコント ロールに近づけ、快適性と安心感をもたらします。ペアライドのときに は、ツーリング・パッセンジャーピリオン（部品番号51404-10）（別売） と組み合わせてください。 ●54384-11 44,500円（本体価格 41,204円） ’06以降ダイナモデルに適合。シート幅267mm。 B リーチシート ライディングポジションが25mm前方に移動。ハンドルバー、フットコン トロールの操作がしやすくなります。スマートなフォルムが快適な足つ き性を提供。スタイリッシュなビニール・インサートにH-Dロゴ入り。 ●52288-06 55,800円（本体価格 51,667円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバンパー キット51653-06、パッセンジャーフットペグおよびパッセンジャーフットペ グマウンティングキット50210-06が必要です（それぞれ別売）。シート幅 305mm、ピリオン幅229mm。 C トールボーイシート 脚を伸ばしたライディングスタイルで快適なツーリングを。ライディン グポジションが44mm後方、51mm上方に移動します。背の高いライ ダーも楽にコントロールが可能。ワイドなピリオンがパッセンジャーに も抜群の座り心地を提供します。 ●51471-06 55,500円（本体価格 51,389円） ’06以降ダイナモデルに適合。FXD、FXDB、FXDLSはシートバン パーキット51653-06、パッセンジャーフットペグおよびパッセンジャー フットペグマウンティングキット50210-06が必要です（それぞれ別 売）。シート幅406mm、ピリオン幅305mm。 B リーチシート A スーパーリーチ・ソロシート D サンダウナーシート（バケット・パッセンジャーバックレストパッド／スムーズと） E シグネチュアシリーズシート&ライダーバックレスト（ローパッセンジャーバックレストパッド／スムーズと） C トールボーイシート F サンダウナー・ソロシート G サンダウナー･パッセンジャーピリオン （注）シートの変更により乗車定員に変更が生じた場合は、構造変更検査 を受ける必要があります。

D

YNA

A

B

C

D

D

E

F

G

H

I

DYNA

®

₁₃₁

Seating Accessories

130

DYNA

®

Seating – Solo & Pillions

E タンクニーパッドキット 伝統的なスタイルの粘着式ラバーニーパッドです。 この高級感のあ るブラックラバーパッドの特徴は、ライダーの足が接触するタンク表 面を保護するためのテーパー型リブと浮き彫りの「バー&シールド」の ロゴです。178ｍｍ×70ｍｍのコンパクトなサイズで、多くのタンクに 適合する柔軟性を備えています。2個1組での販売です。フュエル タンクのグラフィックの一部にかかる場合があります。接着する前に 外観を確認してください。 ●57300065 8,160円（本体価格 7,556円） 多くのダイナモデルのフュエルタンクに適合。 F リアフェンダービブ ソロライディングをさらにスタイリッシュに。リアフェンダーのフォルム にフィットするデコレイティブなビニール製フェンダーカバー。標準装 備ソロシートにも、アクセサリーのソロシートにもマッチします。底部は 柔らかなフェルトのライナー付きでフェンダーの塗装面を保護します。 エンボス・バー＆シールドロゴ入り。 ●52036-08 12,700円（本体価格 11,760円） ’06以降ダイナモデルで、標準装備のソロシートまたはブローラー シート、サンダウナー・ソロシート装着車に適合。 G タンクブラ キーやベルトバックルによるすり傷からタンクを守ります。フリース裏 地付ビニール製。タンクやシートを取り外さずに簡単に装着できま す。バー&シールドロゴ入り。 ●62028-04 9,020円（本体価格 8,352円） ’04以降ダイナモデル（FLDを除く）に適合。 ●57799-00 9,240円（本体価格 8,556円） ’93〜’03FXDWGに適合。 H ビレット・シートマウンティングブラケット／クローム 洗練されたデザインのブラケット。 ●51804-02 4,210円（本体価格 3,899円） ほとんどの標準装備およびアクセサリーのシート、ピリオンに使用され ているボルトオンタイプのシートブラケット52467-00、51652-97A、 51652-83Bと交換して使います。お近くのHDJ正規販売網で適合を お確かめください。 I クイックリリース・シートハードウェアキット ワンピースタイプのシートを手早く簡単に着脱できるようにするハード ウェアのキット。ライダーバックレスト装着のソフテイルシートにはご使 用いただけません。 ●51676-97A 4,210円（本体価格 3,899円） ’97以降ダイナモデルに適合｡スプリングローデッド・リアシート装着 車は不可。 A パッセンジャーピリオン／スムーズスタイル A パッセンジャーピリオン／スムーズスタイル パッセンジャーと快適なツーリングを。各種スムーズ・ソロシートにマッ チ。グラブストラップ付。 ●51404-10 27,100円（本体価格 25,093円） ’09以降FXDB、FXDLSおよび’10以降FXDWGで、標準装備のソロ シート装着車に適合。FXDB、FXDLSはパッセンジャーフットペグ、パッ センジャーフットペグマウンティングキット50210-06が必要です（それぞ れ別売）。 ●51535-06A 26,100円（本体価格 24,167円） ’06〜’09ダイナモデル（’09FXDBを除く）に適合。FXD、FXDBは パッセンジャーフットペグ、パッセンジャーフットペグマウンティングキッ ト50210-06が必要です（それぞれ別売）。ピリオン幅241mm。 B クイックリリース・パッセンジャーピリオン 標準装備ソロシートにもアクセサリーのソロシートにもマッチするデ ザイン。パッセンジャーに快適なツーリングを約束します。工具なしで ソロラック52796-09から簡単に取り外すことができます。ピリオンに 直接装着できるシーシーバーアップライト52726-09をご使用いただく と、取り外し可能なツーリングシステムが完成します。 ●52689-09 37,100円（本体価格 34,352円） ’06以降ダイナモデル（FXDF、FXDF2-CVO、’10以降FXDWGを 除く）でソロシート装着車に適合。リジッド・ソロラック52796-09（別 売）が必要です。FXD、FXDB、FXDLSはパッセンジャーフットペグ、 パッセンジャーフットペグマウンティングキット50210-06が必要です （それぞれ別売）。ピリオン幅279mm。 C パッセンジャーシーシーバーアップライト ダイナモデルの逞しい風貌にマッチするスタイル。パッセンジャーピリ オンに直接装着するデザイン。バックレストパッド51782-07とご一緒 にお使いいただくとツーリングシステムが完成します。 ●52726-09 12,700円（本体価格 11,760円） ’06以降ダイナモデル（FLD、FXDF、FXDF2-CVO、’10以降 FXDWGを除く）でソロシート装着車に適合。リジッド・ソロラック 52796-09、パッセンジャーピリオン52689-09が必要です（それぞれ 別売）。 コンパクト・パッセンジャーバックレストパッド 標準装備とアクセサリーシートを引き立てるデザイン。コンパクトバッ クレストパッドは特定のシーシーバーアップライトに適合するよう設計 されています。 ●51782-07 スムーズ 16,900円（本体価格 15,649円） ’06以降ダイナモデルでシーシーバーアップライト52726-09装着車 に適合。 D レインカバー コーデュラナイロン製防水カバー。激しい雨風から愛車のシートを守 ります。装着は簡単です。保管袋付。ブラック。 ●51639-97 6,720円（本体価格 6,223円） H-Dツーアップシート（ライダーバックレスト装着車を除く）に適合。 ●51638-97 6,300円（本体価格 5,834円） H-Dソロシート（XR、FLSTSを除く）に適合。 B クイックリリース・パッセンジャーピリオン／ 取り外しした状態 C パッセンジャーシーシーバーアップライト （コンパクトバックレストパッドと） F リアフェンダービブ G タンクブラ H ビレット・シートマウンティングブラケット／クローム I クイックリリース・シートハードウェアキット

NEw

E タンクニーパッドキット D レインカバー／ツーアップシート D レインカバー／ソロシート 警告 レインカバーは走行中は使用しないでください。死亡事故や重 大なケガを引き起こす原因となります。

D

YNA

A

B

C

D

E

132

DYNA

®

Seating Accessories

C ハンドルバー＆フォークバッグ E レザー・シーシーバー・ツールバッグ D ソフトレザー・ハンドルバー＆フォークバッグ A サーキュレーター・シートパッド 通気性に優れたシートとバックレストパッドが夏のロングツーリングを 快適にします。3D構造によりライダーとシートの間に空気の流れを生 み出すことで、熱気が溜まるのを抑えます。衝撃を吸収するクッション 素材により長時間のライディングも快適。伸縮性のあるアンダーシー トストラップと滑り止め加工が施されたベースで着脱も簡単です。 ●51074-10 16,900円（本体価格 15,649円） ミディアムシートパッド。幅368mm。ダイナモデルで、標準装備のシー トおよびアクセサリーのシート装着車に適合。 ●51078-10 14,800円（本体価格 13,704円） パッセンジャーピリオンパッド。幅330mm。標準装備およびアクセサ リーのパッセンジャーピリオンに適合。 B サーキュレーター・バックレストパッド 通気性に優れたバックレストパッドが夏のロングツーリングを快適に します。3D構造によりライダーとバックレストパッドの間に空気の流 れを生み出すことで、熱気が溜まるのを抑えます。衝撃を吸収する クッション素材により長時間のライディングも快適。耐候性のある素 材は紫外線による退色を抑制します。着脱も簡単です。 ●52300103 12,700円（本体価格 11,760円） バックレストパッド／ワイド。最大W305×H229mmまでのワイドプロ ファイルライダーバックレストパッドおよびパッセンジャーバックレスト パッドに適合。 C ハンドルバー＆フォークバッグ 耐久性に優れた合皮製のバッグ。H-Dイーグルウイングロゴ入り。 シーシーバーアップライト、ハンドルバー、フロントフォークに装着し てご使用いただけます。 ’84以降FLSTC、’93以降FXDWGのフロントフォークにもお使いい ただけます。 ●91743-87T 長さ279mm 5,560円（本体価格 5,149円） ●91744-87T 長さ203mm 5,560円（本体価格 5,149円） D ソフトレザー・ハンドルバー＆フォークバッグ ジッパー開閉式の開口部にシルバーのH-Dロゴ入りの大きなフラッ プが付いたおしゃれなデザイン。フラップはマジックテープ留め。ナイ ロンパイルライナー付き。 ’84以降FLSTC、’93以降FXDWGのフロントフォークにもお使いい ただけます。 ●91773-85 14,900円（本体価格 13,797円） E レザー・シーシーバー・ツールバッグ 重量感のあるラティーゴレザー製。なめした後、油とワックスを塗り耐 久性を高めました。H-Dカスタムスタイルを提供するコンチョ付き。 W102×D102×H279mm。 ●91772-85A 18,600円（本体価格 17,223円） FXDWG（’10以降FXDWGで、標準装備のシーシーバー装着車を除 く）、FXSTC用。 A サーキュレーター・シートパッド B サーキュレーター・バックレストパッド

DYNA

®

₁₃₃

91743-87T 91744-87T

COMFORT ON THE GO

着脱可能なバックレストとラゲッジラックを装着すれば、シンプルなクルー

ザーから完全装備のツーアップツーリングマシンに簡単に変身。快適性と

便利性を重視したアクセサリーでストレスのかからないライディングをお楽

しみください。

正しい組み合わせ

あなただけの一台を デ タッチ ャブル シ ーシ ー バーアップライトとバックレ ストパッドがツーリングマ シンを作る出発点になりま す。以降のページで、あなた の愛車に必要なパーツをす べてお選びいただけます。 ベーシック スタイリッシュに旅に出ましょう。必要なものだけ に絞り込んだシンプルなライドが街中の走行を演 出します。デタッチャブルドッキングハードウェア により取り付けも簡単。 ソロツーリング ライディングをアグレッシブに楽しめます。サドル バックが広い収容スペースを提供し、デタッチャブ ルウインドシールドがオープンハイウェイでの長 時間走行からライダーを守ります。 ツーアップデイツーリング 荷物を入れたダッフルバッグをラゲッジラックに ストラップで結び付け、パッセンジャーの背中を シーシーバーバックレストパッドでサポートすれ ば、長時間の郊外路のライディングも快適です。 ツーアップツーリング 究極のロードトリップを。このスペースと快適性が すべて揃っていれば、ライダーとパッセンジャーは フル装備でどこへでも、何時間でも、ライディング を楽しめます。 ソロでシンプル、ツーアップで完全装備、またはその中間。ハーレーダビッドソンのモデルはライディング スタイルのニーズに合わせて調整できます。

装備で差を付ける

シーシーバーアップライト ＆バックレストパッド クイックリリースカムロックラッチ 付きサイドプレート HDデタッチャブル・ドッキングハードウェア

D

YNA

DYNA

®

₁₃₅

Backrests & Racks

134

DYNA

®

Backrests & Racks

パッセンジャーバックレストを常時使用するならリジッド・サイドプレート をお選びください。フェンダーストラットに固定します。厳しいH-D規格 に適合した高品質サイドプレートでフィッティング性に優れています。 ①52856-06 クローム 20,500円（本体価格 18,982円） ’06以降ダイナモデルに適合。FLD、FXDWG、FXDF、FXDF2-CVO、’13以降FXDB、FXDLSは不可。 ②53020-06A クローム 22,200円（本体価格 20,556円） ’06〜’08FXDWG、’08〜’13FXDF、FXDF2-CVOに適合。 ③52783-96B クローム 22,600円（本体価格 20,926円） ’96〜’05FXD、FXDL、’99〜’03FXDX、’01〜’02FXDXTに適合。 ③ ① ② ④ ⑥ ⑤

バックレストの装着

シーシーバー・アップライトとバックレストの装着は、ツーリングスタイルへの第一歩。 バックレストはパッセンジャーの快適性を格段に向上させるとともに、大きな安心感を もたらします。常置する場合はリジッド・サイドプレートとライディングスタイルに合わせた アップライトをお選びください。取り外し可能にする場合はデタッチャブル・サイドプレート キットとドッキングハードウェアを取り付けておけば、必要に応じて、簡単に着脱できます。

H-Dリジッド・サイドプレート

ハーレーダビッドソン独自のデタッチャブル・シーシーバー・サイドプ レート。カムロックを回すだけで、簡単に着脱することができます。 ’06以降ダイナモデル（FLDを除く）に適合。車種適合のドッキング ハードウェアキット（別売）が必要です。’13以降FXDB、FXDLSは ドッキングハードウエア＆ターンシグナルリロケーションキット 67800499が必要です（別売）。 ④52124-09A グロスブラック 29,700円（本体価格 27,500円） ●52866-06A クローム 29,700円（本体価格 27,500円） ’12以降FLDに適合。ドッキングハードウェアキット52300065（別売） が必要です。 ⑤52300070A クローム 29,700円（本体価格 27,500円） ’93〜’05FXDWGに適合。’93〜’01モデルはラゲッジラック53711-96A、53852-00、53866-00と併用するにはアダプターキット53828-00 （別売）が必要です。’02以降モデルでラゲッジラック53899-02装着 車はアダプターキットは必要ありません。サドルバッグとは併用不可。 ⑥53870-01B クローム 29,100円（本体価格 26,945円） ’96〜’05ダイナモデル（FXDWG、FXDXTを除く）に適合。’96〜’01 モデルはラゲッジラック53711-96A、53852-00、53866-00と併用する にはラゲッジラックアダプターキット53828-00（別売）が必要です。 ●53543-95B クローム 29,700円（本体価格 27,500円）

H-Dデタッチャブル・サイドプレート

スタイルの選択

シーシーバーアップライトは様々な形状とス タイルからお選びいただけます。スクエア バーアップライトはトラディショナルなデザ インでフラットプレート部分にお好みのメダリ オンを組合わせることができます。ラウンド バーアップライトはミニメダリオンとエンボス 加工されたバー&シールドロゴのインサート が特徴です。 また各種バックレストパッドがボルト3本、もし くはボルト2本で取り付けられるようになって います。 スタンダードラウンドバー ミニメダリオンスタイル 2-ボルトパッドマウント ローラウンドバー ミニメダリオンスタイル 3-ボルトパッドマウント ロースクエアバー メダリオンスタイル 3-ボルトパッドマウント

モデルの選択

シーシーバーアップライト適合表／ダイナモデル用 スクエアバーアップライト ’91〜’01ダイナモデル用 ’02〜’05ダイナモデル用 _{FXDF2-CVO、’10以降FXDWGを除く）}’06以降ダイナモデル用（FXDF、 ’08〜’_FXDF2-CVO用09FXDF用 高さ スタイル 仕上げ ショート インサート クローム — — _{20,500円（本体価格 18,982円）}52737-94A — ショート インサート グロスブラック — — _{14,800円（本体価格 13,704円）}52706-07 — ロー メダリオン クローム _{20,500円（本体価格 18,982円）}52655-84 _{20,500円（本体価格 18,982円）}52909-02 _{21,200円（本体価格 19,630円）}52754-04 — ロー メダリオン グロスブラック — — _{21,200円（本体価格 19,630円）}51851-09 — スタンダード メダリオン クローム — — — _{20,500円（本体価格 18,982円）}52877-08 ラウンドバーアップライト ’10以降FXDF、FXDWG、 FXDF2-CVO用 ’06以降ダイナモデル用（FXDF、 FXDF2-CVO、’10以降FXDWGを除く） 高さ スタイル 仕上げ ロー ミニメダリオン クローム _{20,500円（本体価格 18,982円）}52300049 _{21,200円（本体価格 19,630円）}52300022 — — ロー ミニメダリオン グロスブラック _{20,500円（本体価格 18,982円）}52300050 _{21,200円（本体価格 19,630円）}52300024 — — スタンダード ミニメダリオン クローム _{20,500円（本体価格 18,982円）}52877-10 _{21,200円（本体価格 19,630円）}52300018 — — スタンダード ミニメダリオン グロスブラック _{20,500円（本体価格 18,982円）}51168-10 _{21,200円（本体価格 19,630円）}52300020 — — ダイナモデル･ドッキングハードウェア適合表／H-Dデタッチャブルラック＆サイドプレート用 ドッキングハードウェアの適合は、モデルとサドルバッグ構成によって異なります。 H-Dデタッチャブル･アクセサリー 適合車種 ドッキングハードウェア _{リロケーションキット}ターンシグナル サドルバッグを併用しない場合 ■アジャスタブル・サイドプレート 52300110／52300090 ■デタッチャブル・サイドプレート 52124-09A／53543-95B／53834-00A／ 52866-06A／53870-01B ■デタッチャブル・ソロラック 53511-06A ■ワンピース・デタッチャブルアップライト 51161-10A／52300042／52300044A／ 52300046A ’99FXDX ’96〜’01FXD、FXDL 53527-95B 10,600円（本体価格 9,815円） − − ’02〜’05FXD、FXDC、 FXDL、FXDX 53533-02B 10,600円（本体価格 9,815円） − − ’02〜’05FXDWG 53882-02B 12,700円（本体価格 11,760円） − − ’06〜’08FXDWG、 ’08〜’09FXDF、 FXDF2-CVO 53964-06B 6,300円（本体価格 5,834円） − − ’06以降FXD、FXDC、FXDL、 ’06〜’08FXDB 53961-06 10,600円（本体価格 9,815円） 53968-06C 10,600円（本体価格 9,815円） ’09〜’12FXDB 53797-09 14,800円（本体価格 13,704円） 53968-06C 10,600円（本体価格 9,815円） ’10以降FXDWG 54097-10 10,600円（本体価格 9,815円） 53968-06C 10,600円（本体価格 9,815円） ’10以降FXDF 53964-06B 6,300円（本体価格 5,834円） − − サドルバッグを併用する場合 ■アジャスタブル・サイドプレート 52300110／52300090 ■デタッチャブル・サイドプレート 52124-09A／53543-95B／53834-00A／ 52866-06A ■デタッチャブル・ソロラック 53511-06A ■ワンピース・デタッチャブルアップライト 51161-10A／52300042／52300044A／ 52300046A 適合するサドルバッグ 79300-06D／88200-09A／88348-10／ 90181-08A／90307-98／90369-02／ 90369-06D／90564-02／90564-06D／ 91617-03／91615-09A／90126-YYxxx ’99FXDX ’96〜’01FXD、FXDL 53527-95B 10,600円（本体価格 9,815円） − − ’02〜’05FXD、FXDC、 FXDL、FXDX 53533-02B 10,600円（本体価格 9,815円） − − ’06〜’08FXDWG、 ’08〜’09FXDF、 FXDF2-CVO 53964-06B 6,300円（本体価格 5,834円） − − ’06以降FXD、FXDC、FXDL、 ’06〜’08FXDB 53961-06 10,600円（本体価格 9,815円） − − ’09〜’12FXDB 53797-09 14,800円（本体価格 13,704円） 68227-09 23,300円（本体価格 21,575円） ’10以降FXDWG 54097-10 10,600円（本体価格 9,815円） 53968-06C 10,600円（本体価格 9,815円） ’10以降FXDF 53964-06B 6,300円（本体価格 5,834円） − − 標準装備サドルバッグと併用する場合 ■デタッチャブル・サイドプレート 52300070A ’12以降FLD 52300065 21,200円（本体価格 19,630円） − −

ドッキングハードウェアの選択

D

YNA

A

A

A

A

B

C

D

F

E

DYNA

®

137

Backrests & Racks

136

DYNA

®

Backrests & Racks

A ワンピース・H-Dデタッチャブル・パッセンジャー シーシーバーアップライト スリムで大胆な形状のシーシーバーはクラシックなボバールックにベス トマッチ。簡単着脱機能の備えたサイドプレート一体型のワンピースタ イプで、頭頂部のスタイリッシュなアッパーキックアングルは’50年代 や’60年代のシーシーバーをモチーフにしたデザインになっています。 パッセンジャーバックレストパッドは52631-07、52300026の2種類から お選びください。クールなグロスブラックと美しい輝きを放つクローム をラインアップ。 ’06以降ダイナモデル（FLD、FXDF、FXDF2-CVO、’10以降 FXDWGを除く）に適合。車種適合のドッキング・ハードウェアキット（別 売）が必要です。’13以降FXDB、FXDLSはドッキングハードウエア＆ ターンシグナルリロケーションキット67800499が必要です（別売）。 ●52300046A グロスブラック 40,900円（本体価格 37,871円） ●52300044A クローム 40,900円（本体価格 37,871円） ’10以降FXDWG、FXDFに適合。車種適合のドッキングハードウェア キット（別売）が必要です。FXDWGはドッキングハードウェアキット 54097-10、ターンシグナルリロケーションキット53968-06Cが必要です （それぞれ別売）。 ●51161-10A グロスブラック 40,900円（本体価格 37,871円） ●52300042A クローム 40,900円（本体価格 37,871円） 写真の製品: パッセンジャーバックレストパッド ほとんどのツーリング、カスタムシートにマッチ。 シーシーバーアップライト52729-08、51849-07、51146-10A、 51161-10A、52300040A、52300042A、52300044A、52300046A 装着車に適合。 ●52631-07 スムーズブラック 14,800円（本体価格 13,704円） パッセンジャーバックレストパッド 快適性やスタイルの要求にお応えするため、様々なサイズ、形状の パッドを用意しました。標準装備のシート、アクセサリシートを引き立 てるスタイル。特定のシーシーバーアップライトに適合。 B スリップオーバー・パッセンジャーバックレストパッド マジックテープタブで装着します。グレーのステッチ入りで、標準装備 シート、ピリオンにマッチ。 ●51732-10 14,800円（本体価格 13,704円） ’10以降FXDWGで、標準装備のシーシーバーアップライト装着車に 適合。 C ショート・バックレストパッド 取付が簡単なミニタイプのバックレストパッド｡美しいステンレスス チール・インサートのクローム･プレートとハードウェアが印象的です。 ●52517-94 12,700円（本体価格 11,760円） スムーズ。ショート・シーシーバーアップライト51513-02、52737-94A または52706-07に適合｡ D バックレストパッド メダリオンおよびミニメダリオンスタイルのシーシーバーに適合するサ イズのバックレストパッドです。センタースクリューとマウンティングスト ラップとで取付けます。クローム・ハードウェア付き。 ロー・メダリオンスタイル・シーシーバーアップライト52754-04、 51851-09、ロー・スクエアバー・ミニメダリオンスタイル・シーシーバー アップライト53282-06、スタンダード・スクエアバー・ミニメダリオンスタ イル・シーシーバーアップライト53281-06、53407-06、スタンダード・メ ダリオンスタイル・シーシーバーアップライト52735-85、53007-98、 52655-84、52909-02、51517-02、スタンダード・バー&シールドスタ イル・シーシーバーアップライト52739-83、51514-02、スタンダード・ ヘリテイジスタイル・シーシーバーアップライト52731-00、ロー・ラウン ドバー・シーシーバーアップライト52300022、52300024に適合。 ①52652-04 スムーズ 14,800円（本体価格 13,704円） ②52626-04 スムーズトップステッチ 14,800円（本体価格 13,704円） E バックレストパッド メダリオンスタイルとミニメダリオンスタイルのシーシーバーアップライ トにフィットするバックレストパッドです。パッドはセンターのスクリュー 1本とマウンティングストラップで取付けます。キットには必要なハード ウェアが含まれています。 ロー・メダリオンスタイル・シーシーバーアップライト52655-84、 52909-02、52754-04、51851-09、スタンダード・メダリオンスタイル 52735-85、52877-08、スタンダード・スクエアバー・ミニメダリオンス タイル・シーシーバーアップライト53281-06、53407-06、スタンダー ド・ヘリテイジスタイル・シーシーバーアップライト52731-00、ラウンド バー・シーシーバーアップライト52300018、52300020に適合。 ①52612-95 トップステッチ／スムーズ 14,800円（本体価格 13,704円） ②52412-79A エンボス・バー＆シールドロゴ 16,400円（本体価格 15,186円） ③52348-97 ヘリテイジソフテイルクラシックスタイル 23,300円（本体価格 21,575円） ④52347-97 ファットボーイ・バケット 22,600円（本体価格 20,926円） ⑤51132-98 スムーズ・バケット 20,500円（本体価格 18,982円） F バックレストパッド ミニメダリオンスタイルのラウンドシーシーバーアップライトに2穴で 取付けるパッドです。 スタンダード・シーシーバーアップライト52877-10または51168-10、 ロー・ラウンドバー・ミニメダリオンスタイルシーシーバーアップライト 52300049、52300050に適合。 ①51641-06 スムーズ／トップステッチ 14,800円（本体価格 13,704円） ②51640-06 スムーズ／バケット 21,200円（本体価格 19,630円） ③51622-07 ファットボーイ／レースバケット 25,300円（本体価格 23,426円） ④52300301 CVO FXSBSEスタイル／ブラック 26,900円（本体価格 24,908円） ⑤52300293 CVO FXSBSEスタイル／ブラウン 26,900円（本体価格 24,908円） ⑥52300336 ’14CVO FXSBSE スタイル 27,500円（本体価格 25,463円） A ワンピース・H-Dデタッチャブル・パッセンジャーシーシーバーアップライト／グロスブラック A ワンピース・H-Dデタッチャブル・パッセンジャーシーシーバーアップライト／クローム ① ② C ショート・バックレストパッド B スリップオーバー・パッセンジャー バックレストパッド D バックレストパッド F バックレストパッド ① ② ④ ③ ⑤ ⑥ E バックレストパッド ① ④ ⑤ ② ③
