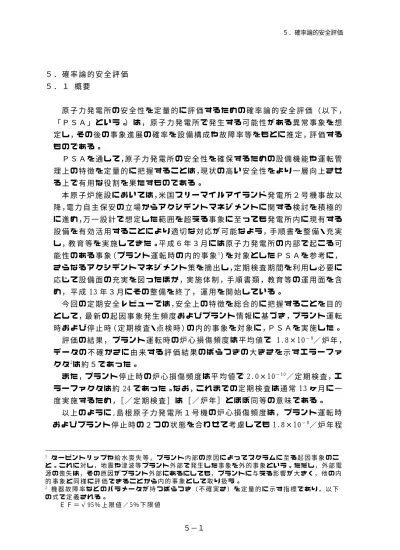

５−１ ５ ． 確 率 論 的 安 全 評 価 ５ ． １ 概 要 原 子 力 発 電 所 の 安 全 性 を 定 量 的 に 評 価 す る た め の 確 率 論 的 安 全 評 価 （ 以 下 ， 「 Ｐ Ｓ Ａ 」 と い う 。） は ， 原 子 力 発 電 所 で 発 生 す る 可 能 性 が あ る 異 常 事 象 を 想 定 し ，そ の 後 の 事 象 進 展 の 確 率 を 設 備 構 成 や 故 障 率 等 を も と に 推 定 ，評 価 す る も の で あ る 。 Ｐ Ｓ Ａ を 通 し て ，原 子 力 発 電 所 の 安 全 性 を 確 保 す る た め の 設 備 機 能 や 運 転 管 理 上 の 特 徴 を 定 量 的 に 把 握 す る こ と は ，現 状 の 高 い 安 全 性 を よ り 一 層 向 上 さ せ る 上 で 有 用 な 役 割 を 果 た す も の で あ る 。 本 原 子 炉 施 設 に お い て は ，米 国 ス リ ー マ イ ル ア イ ラ ン ド 発 電 所 ２ 号 機 事 故 以 降 ，電 力 自 主 保 安 の 立 場 か ら ア ク シ デ ン ト マ ネ ジ メ ン ト に 関 す る 検 討 を 積 極 的 に 進 め ，万 一 設 計 で 想 定 し た 範 囲 を 超 え る 事 象 に 至 っ て も 発 電 所 内 に 現 有 す る 設 備 を 有 効 活 用 す る こ と に よ り 適 切 な 対 応 が 可 能 な よ う ，手 順 書 を 整 備・充 実 し ，教 育 等 を 実 施 し て き た 。平 成 ６ 年 ３ 月 に は 原 子 力 発 電 所 の 内 部 で 起 こ る 可 能 性 の あ る 事 象（ プ ラ ン ト 運 転 時 の 内 的 事 象1）を 対 象 と し た Ｐ Ｓ Ａ を 参 考 に ， さ ら な る ア ク シ デ ン ト マ ネ ジ メ ン ト 策 を 摘 出 し ，定 期 検 査 期 間 を 利 用 し 必 要 に 応 じ て 設 備 面 の 充 実 を 図 っ た ほ か ，実 施 体 制 ，手 順 書 類 ，教 育 等 の 運 用 面 を 含 め ， 平 成 13 年 ３ 月 に そ の 整 備 を 終 了 ， 運 用 を 開 始 し て い る 。 今 回 の 定 期 安 全 レ ビ ュ ー で は ，安 全 上 の 特 徴 を 総 合 的 に 把 握 す る こ と を 目 的 と し て ，最 新 の 起 因 事 象 発 生 頻 度 お よ び プ ラ ン ト 情 報 に 基 づ き ，プ ラ ン ト 運 転 時 お よ び 停 止 時（ 定 期 検 査・点 検 時 ）の 内 的 事 象 を 対 象 に ，Ｐ Ｓ Ａ を 実 施 し た 。 評 価 の 結 果 ， プ ラ ン ト 運 転 時 の 炉 心 損 傷 頻 度 は 平 均 値 で 1.8×10− 8／ 炉 年 ， デ ー タ の 不 確 か さ に 由 来 す る 評 価 結 果 の ば ら つ き の 大 き さ を 示 す エ ラ ー フ ァ ク タ2は 約 ５ で あ っ た 。 ま た ，プ ラ ン ト 停 止 時 の 炉 心 損 傷 頻 度 は 平 均 値 で 2.0×10− 1 0／ 定 期 検 査 ，エ ラ ー フ ァ ク タ は 約 24 で あ っ た 。な お ，こ れ ま で の 定 期 検 査 は 通 常 13 ヶ 月 に 一 度 実 施 す る た め ，［ ／ 定 期 検 査 ］ は ［ ／ 炉 年 ］ と ほ ぼ 同 等 の 意 味 で あ る 。 以 上 の よ う に ,島 根 原 子 力 発 電 所 １ 号 機 の 炉 心 損 傷 頻 度 は ， プ ラ ン ト 運 転 時 お よ び プ ラ ン ト 停 止 時 の ２ つ の 状 態 を 合 わ せ て 考 慮 し て も 1.8×10− 8／ 炉 年 程 1 タ ー ビ ン ト リ ッ プ や 給 水 喪 失 等 ， プ ラ ン ト 内 部 の 原 因 に よ っ て ス ク ラ ム に 至 る 起 因 事 象 の こ と 。 こ れ に 対 し ， 地 震 や 津 波 等 プ ラ ン ト 外 部 で 発 生 し た 事 象 を 外 的 事 象 と い う 。 た だ し ， 外 部 電 源 の 喪 失 は ， そ の 原 因 が プ ラ ン ト 外 部 に あ る に し て も ， プ ラ ン ト に 与 え る 影 響 が 大 き く ， 他 の 内 的 事 象 と 同 様 に 評 価 で き る こ と か ら 内 的 事 象 と し て 取 り 扱 う 。 2 機 器 故 障 率 な ど の パ ラ メ ー タ が 持 つ ば ら つ き （ 不 確 実 さ ） を 定 量 的 に 示 す 指 標 で あ り ， 以 下 の 式 で 定 義 さ れ る 。 Ｅ Ｆ ＝ √ 95％ 上 限 値 ／ 5％ 下 限 値
５−２ 度3と な り ， 例 え ば ，「 原 子 力 発 電 プ ラ ン ト の 基 本 安 全 原 則 （ Ｉ Ｎ Ｓ Ａ Ｇ -12）」 （ Ｉ Ａ Ｅ Ａ 国 際 原 子 力 安 全 諮 問 委 員 会 ， 1999） が 示 す 目 標 （ 既 設 炉 に 対 し て 10− 4／ 炉 年 以 下 ， 新 設 炉 に 対 し て 10− 5／ 炉 年 以 下 ） と 比 較 し て も ， こ れ を 十 分 に 下 回 る も の で あ り ，本 原 子 炉 施 設 の 安 全 性 が 確 保 さ れ て い る こ と を 確 認 し た 。 3 ここでは便宜的に，プラント運転時およびプラント停止時それぞれの炉心損傷頻度の平均値の和をとった。
５−３ ５ ． ２ 島 根 原 子 力 発 電 所 １ 号 機 の 構 成 ・ 特 性 ５ ． ２ − １ 主 要 な 系 統 ・ 設 備 島 根 原 子 力 発 電 所 １ 号 機 は ，沸 騰 水 型 原 子 力 発 電 所（ Ｂ Ｗ Ｒ ）で あ り ，原 子 炉 の 型 式 は Ｂ Ｗ Ｒ ３ （ 非 常 用 炉 心 冷 却 系 の 構 成 は Ｂ Ｗ Ｒ ４ ）， 原 子 炉 格 納 容 器 の 型 式 は マ ー ク Ⅰ 型 で あ る 。 原 子 炉 の 停 止 に 関 す る 系 統 と し て 原 子 炉 緊 急 停 止 系 お よ び 液 体 ポ イ ズ ン 系 （ Ｓ Ｌ Ｃ ）等 を ，炉 心 の 冷 却 に 関 す る 系 統 と し て 高 圧 注 水 系（ Ｈ Ｐ Ｃ Ｉ ）１ 系 統 ， 自 動 減 圧 系 （ Ａ Ｄ Ｓ ）， 炉 心 ス プ レ イ 系 （ Ｒ Ｃ Ｓ ） ２ 系 統 お よ び 低 圧 注 水 系（ Ｌ Ｐ Ｃ Ｉ ）２ 系 統 か ら な る 非 常 用 炉 心 冷 却 系 な ら び に 高 圧 注 水 が 可 能 で 短 期 間 の 全 交 流 電 源 喪 失 時 に も 炉 心 を 冷 却 で き る タ ー ビ ン 駆 動 の 原 子 炉 隔 離 時 冷 却 系（ Ｒ Ｃ Ｉ Ｃ ）等 を 備 え て い る 。ま た ，放 射 性 物 質 の 閉 じ 込 め に 関 す る 系 統 と し て 原 子 炉 格 納 容 器 本 体 お よ び 原 子 炉 格 納 容 器 冷 却 系 ２ 系 統 等 を ，さ ら に こ れ ら の 安 全 機 能 を サ ポ ー ト す る 系 統 と し て 非 常 用 所 内 電 源 系 ，原 子 炉 補 機 冷 却 系 （ Ｒ Ｃ Ｗ ） お よ び 海 水 系 （ Ｒ Ｓ Ｗ ） 等 を 備 え て い る 。
５−４ ５ ． ３ プ ラ ン ト 運 転 時 に お け る 炉 心 お よ び 原 子 炉 格 納 容 器 の 健 全 性 の 維 持 に 関 す る 評 価 プ ラ ン ト 運 転 時 の Ｐ Ｓ Ａ は ， 炉 心 の 健 全 性 に 関 す る Ｐ Ｓ Ａ （ 以 下 ，「 レ ベ ル １ Ｐ Ｓ Ａ 」 と い う 。） お よ び 原 子 炉 格 納 容 器 の 健 全 性 に 関 す る Ｐ Ｓ Ａ （ 以 下 ， 「 レ ベル ２Ｐ ＳＡ 」と いう。）に つい て実 施し てい る。こ れら のＰ ＳＡ の評 価手 法は，社 団 法 人 日 本 原 子 力 学 会 が 発 行 し た「 原 子 力 発 電 所 の 出 力 運 転 状 態 を 対 象 と し た 確 率 論 的 安 全 評 価 に 関 す る 実 施 基 準（ レ ベ ル １ Ｐ Ｓ Ａ 編 ）：２ ０ ０ ８（ Ａ Ｅ Ｓ Ｊ − Ｓ Ｃ − Ｐ ０ ０ ８ :２ ０ ０ ８ ）」 お よ び 「 原 子 力 発 電所 の 出 力運 転 状 態 を 対象と した確率 論的安 全評価 に関する 実施基 準（ レ ベ ル ２ Ｐ Ｓ Ａ 編 ）：２ ０ ０ ８ （ Ａ Ｅ Ｓ Ｊ − Ｓ Ｃ − Ｐ ０ ０ ９ :２ ０ ０ ８ ）」（ 以 下 ，「 原 子 力 学 会 標 準 」と い う 。） に 基 づ い て い る 。発 電 所 の リ ス ク の 源 と な る 放 射 性 物 質 の 大 部 分 が 炉 心 に 存 在 し ， ま た ， 原 子 炉 格 納 容 器 等 の 最 外 層 の 防 護 機 能 が 確 保 さ れ て い れ ば ， 環 境 へ の 影 響 を 極 め て 低 い レ ベ ル に 抑 制 す る こ と が 可 能 で あ る こ と か ら ， プ ラ ン ト 運 転 時 の 評 価 と し て ， 炉 心 の 健 全 性 お よ び 原 子 炉 格 納 容 器 の 健 全 性 を 選 定 す る こ と は 合 理 的 と い え る 。
５−５ ５ ． ３ − １ プ ラ ン ト 運 転 時 に お け る 炉 心 の 健 全 性 の 維 持 に 関 す る 評 価 本 原 子 炉 施 設 の 炉 心 の 健 全 性 の 維 持 に 関 す る 安 全 上 の 特 徴 を 定 量 的 に 把 握 す る た め ， イ ベ ン ト ツ リ ー4に お い て ， 第 一 に 原 子 炉 停 止 機 能 の 利 用 可 能 性 ， 第 二 に 高 圧 炉 心 注 水 機 能 の 利 用 可 能 性 ， お よ び 原 子 炉 減 圧 機 能 と 低 圧 炉 心 注 水 機 能 の 利 用 可 能 性 ， 第 三 に 原 子 炉 格 納 容 器 か ら の 崩 壊 熱 除 去 機 能 の 利 用 可 能 性 を 確 認 し て い る 。 以 下 に ， こ れ ら の 機 能 が 喪 失 し ， 炉 心 損 傷 に 至 る 事 象 の 組 合 せ （ 炉 心 損 傷 シ ー ケ ン ス ） に つ い て 説 明 す る と と も に ， 今 回 の 評 価 結 果 を 示 す 。 Ｔ Ｃ ： 過 渡 変 化 後 （ Ｔ ） ま た は 原 子 炉 冷 却 材 喪 失 事 故 後 ， 未 臨 界 確 保 （ Ｃ ） に 失 敗 す る シ ー ケ ン ス Ｔ Ｑ Ｕ Ｘ ： 過 渡 変 化 後 （ Ｔ ）， 高 圧 炉 心 注 水 （ Ｑ ， Ｕ ） に 失 敗 し ， か つ 原 子 炉 減 圧 （ Ｘ ） に も 失 敗 す る シ ー ケ ン ス Ｔ Ｑ Ｕ Ｖ ： 過 渡 変 化 後 （ Ｔ ）， 高 圧 炉 心 注 水 （ Ｑ ， Ｕ ） に 失 敗 し た 後 ， 原 子 炉 減 圧 に は 成 功 す る が ，低 圧 炉 心 注 水（ Ｖ ）に 失 敗 す る シ ー ケ ン ス Ｌ Ｏ Ｃ Ａ ： 原 子 炉 冷 却 材 喪 失 事 故 の 場 合 に お い て ， 原 子 炉 へ の 注 水 に 失 敗 （ Ｌ Ｏ Ｃ Ａ ） す る シ ー ケ ン ス Ｔ Ｗ ： 過 渡 変 化 後 （ Ｔ ），原 子 炉 格 納 容 器 か ら の 崩 壊 熱 除 去（ Ｗ ） に 失 敗 す る シ ー ケ ン ス Ｔ Ｂ ： 過 渡 変 化 後（ Ｔ ），安 全 機 能 に 必 要 な 電 源（ Ｂ ）が 喪 失 す る シ ー ケ ン ス 本 原 子 炉 施 設 の Ｐ Ｓ Ａ を 実 施 し た 結 果 （ 資 料 ５ − １ 「 プ ラ ン ト 運 転 時 の 炉 心 の 健 全 性 に 関 す る Ｐ Ｓ Ａ 結 果 」 参 照 ）， 外 部 電 源 喪 失 後 ， 全 交 流 電 源 喪 失 に よ り 炉 心 冷 却 を 高 圧 注 水 系 （ Ｈ Ｐ Ｃ Ｉ ） も し く は 原 子 炉 隔 離 時 冷 却 系 （ Ｒ Ｃ Ｉ Ｃ ） で 注 水 し て い る 状 態 で ， 直 流 電 源 （ Ｄ Ｃ ） の バ ッ テ リ の 枯 渇 に よ り 注 水 機 能 が 喪 失 す る「 電 源 喪 失（ Ｔ Ｂ ）」が 主 要 な シ ー ケ ン ス と な っ た 。 こ れ に 続 い て 「 原 子 炉 冷 却 材 喪 失 時 の 注 水 失 敗 （ Ｌ Ｏ Ｃ Ａ ）」，「 高 圧 注 水 失 敗 ， 減 圧 失 敗 （ Ｔ Ｑ Ｕ Ｘ ）」 の シ ー ケ ン ス の 寄 与 が 比 較 的 大 き く な っ て い る 。 こ れ ら の 結 果 ，プ ラ ン ト 運 転 時 に お け る 炉 心 損 傷 頻 度 の 平 均 値 は 1.8×10− 8 ／ 炉 年 ， エ ラ ー フ ァ ク タ は 約 ５ と な っ た 。 以 下 に ， 事 故 シ ー ケ ン ス 毎 に 主 要 な シ ナ リ オ5を 炉 心 損 傷 に 対 す る 寄 与 の 大 4 構 築 物 ， 系 統 お よ び 機 器 の 故 障 や 事 故 の 起 因 と な る 事 象 を 出 発 点 に ， 事 象 が ど の よ う に 進 展 し て 最 終 状 態 に 至 る か を ， 関 連 す る 緩 和 設 備 の 作 動 の 成 否 等 を 分 岐 と し て 樹 形 状 に 展 開 し た 図 式 。 5 事 故 の 状 態 推 移 を 一 般 的 に 記 述 す る 事 故 の 筋 書 き で あ り ， 事 故 シ ー ケ ン ス と は 区 別 さ れ る 。
５−６ き さ の 順 に ま と め る 。 Ⅰ ． 電 源 喪 失 （ Ｔ Ｂ ） シ ー ケ ン ス 外 部 電 源 喪 失 後 ，全 交 流 電 源 喪 失 に よ り 炉 心 冷 却 を 高 圧 注 水 系（ Ｈ Ｐ Ｃ Ｉ ） も し く は 原 子 炉 隔 離 時 冷 却 系 （ Ｒ Ｃ Ｉ Ｃ ） で 注 水 し て い る 状 態 で ，直 流 電 源（ Ｄ Ｃ ）の バ ッ テ リ ー の 枯 渇 に よ り 注 水 機 能 が 喪 失 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 シ ナ リ オ で あ る 。 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は 約 53％ で あ る 。 Ⅱ ． 原 子 炉 冷 却 材 喪 失 時 の 注 水 失 敗 （ Ｌ Ｏ Ｃ Ａ ） シ ー ケ ン ス 中 Ｌ Ｏ Ｃ Ａ6後 ， 高 圧 注 水 機 能 に は 成 功 す る が ， Ｌ Ｏ Ｃ Ａ に よ る 減 圧 後 に 低 圧 注 水 機 能 が 喪 失 す る こ と に よ り ， 原 子 炉 へ の 注 水 に 失 敗 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 シ ナ リ オ で あ る 。 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は 約 23％ で あ る 。 Ⅲ ． 高 圧 注 水 失 敗 ， 減 圧 失 敗 （ Ｔ Ｑ Ｕ Ｘ ） シ ー ケ ン ス 手 動 停 止 （ 区 分 ２ 直 流 電 源 喪 失 ） 時 に 高 圧 注 水 機 能 が 喪 失 し ， さ ら に 原 子 炉 減 圧 に 失 敗 す る こ と で 原 子 炉 へ の 注 水 に 失 敗 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 な シ ナ リ オ で あ る 。 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は 約 19％ で あ る 。 Ⅳ ． 崩 壊 熱 除 去 失 敗 （ Ｔ Ｗ ） シ ー ケ ン ス 手 動 停 止 （ 原 子 炉 補 機 冷 却 系 喪 失 ） 時 に 原 子 炉 へ の 注 水 に は 成 功 す る も の の ， 原 子 炉 補 機 冷 却 系 の 復 旧 に 失 敗 し ， 残 留 熱 除 去 機 能 （ Ｒ Ｈ Ｒ ） お よ び 代 替 冷 却 （ 原 子 炉 格 納 容 器 ベ ン ト ） に 失 敗 す る こ と に よ り ， 原 子 炉 格 納 容 器 か ら の 崩 壊 熱 除 去 に 失 敗 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 シ ナ リ オ で あ る 。 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は 約 ４ ％ で あ る 。 Ⅴ ． 高 圧 注 水 失 敗 ， 低 圧 注 水 失 敗 （ Ｔ Ｑ Ｕ Ｖ ） 手 動 停 止 （ 区 分 １ 直 流 電 源 喪 失 ） 時 に 高 圧 注 水 機 能 が 喪 失 し ， 原 子 炉 減 圧 に は 成 功 す る が ， 低 圧 注 水 お よ び 代 替 注 水 に 失 敗 す る こ と に よ り ， 原 子 炉 へ の 注 水 に 失 敗 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 シ ナ リ オ で あ る 。 6 原 子 炉 冷 却 材 喪 失 （ Ｌ Ｏ Ｃ Ａ ） 事 象 に つ い て は ， 冷 却 材 流 出 の 規 模 に 応 じ て ， 十 分 な 炉 心 冷 却 を 行 な う の に 必 要 な 緩 和 設 備 の 種 類 お よ び 組 合 せ を 考 慮 し ， 大 ， 中 ， 小 Ｌ Ｏ Ｃ Ａ に 分 類 し て い る 。
５−７ 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は 約 １ ％ で あ る 。 Ⅵ ． 未 臨 界 確 保 失 敗 （ Ｔ Ｃ ） シ ー ケ ン ス タ ー ビ ン ト リ ッ プ 等 の 原 子 炉 隔 離 を 伴 わ な い 過 渡 変 化 発 生 後 ， 原 子 炉 停 止 機 能 の 喪 失 に よ り ， 未 臨 界 確 保 に 失 敗 す る シ ナ リ オ が 本 シ ー ケ ン ス に 対 す る 主 要 シ ナ リ オ で あ る 。 本 シ ー ケ ン ス の 炉 心 損 傷 頻 度 へ の 寄 与 割 合 は １ ％ 未 満 で あ る 。
５−８ ５ ． ３ − ２ プ ラント 運転時 における 原子炉 格納容 器の 健全性 の維持に 関する 評価 シ ビ ア ア ク シ デ ン ト7研 究 等 の 知 見 か ら シ ビ ア ア ク シ デ ン ト 発 生 時 に 原 子 炉 格 納 容 器 内 で 考 慮 す べ き 物 理 現 象 （ 水 蒸 気 爆 発 ， 原 子 炉 格 納 容 器 雰 囲 気 直 接 加 熱 等 ）お よ び 本 原 子 炉 施 設 に お い て こ れ ら の 現 象 を 緩 和 あ る い は 防 止 す る た め に 必 要 な 機 能 に つ い て ，原 子 炉 格 納 容 器 の 健 全 性 が 脅 か さ れ る モ ー ド（ 原 子 炉 格 納 容 器 が 破 損 に 至 る 際 の 物 理 的 な 現 象 に 従 っ て 整 理 し た も の ） 毎 に ， 説 明 す る と と も に ， 今 回 の 評 価 結 果 を 示 す 。 Ⅰ ． 水 蒸 気 （ 崩 壊 熱 ） に よ る 過 圧 「 水 蒸 気 （ 崩 壊 熱 ） に よ る 過 圧 」 は ， 主 に 注 水 さ れ た 水 が 崩 壊 熱 に よ り 蒸 発 し て 発 生 す る 蒸 気 に よ り 圧 力 が ゆ っ く り と 上 昇 し て い く 現 象 で あ り ， こ の 他 に デ ブ リ （ 炉 心 溶 融 物 ） が 冷 却 で き て い な い 場 合 の コ ン ク リ ー ト 侵 食 に よ り 発 生 す る 非 凝 縮 性 ガ ス が 蓄 積 す る も の が 含 ま れ る 。 こ の 現 象 は ， デ ブ リ を 確 実 に 冷 却 し ， 崩 壊 熱 を 適 切 に 除 去 し て や る こ と に よ り 防 止 で き る 。 Ⅱ ． 水 蒸 気 爆 発 「 水 蒸 気 爆 発 」 は ， 高 温 の 物 質 が 大 量 に 水 中 に 落 下 し ， 何 ら か の 原 因 で 微 細 化 す る よ う な 場 合 に ， デ ブ リ の 持 つ 熱 エ ネ ル ギ ー が 瞬 時 に 機 械 的 エ ネ ル ギ ー に 変 換 す る 現 象 で あ る 。 圧 力 抑 制 型 格 納 容 器 （ マ ー ク Ⅰ 型 ） を 持 つ 本 原 子 炉 施 設 で は ， 通 常 は ペ デ ス タ ル （ 原 子 炉 圧 力 容 器 下 部 エ リ ア ） 床 に 水 が 存 在 せ ず ， ま た ， ほ と ん ど の シ ー ケ ン ス で ペ デ ス タ ル 床 に 水 が 蓄 積 し な い こ と か ら ， こ の 現 象 が 発 生 す る 可 能 性 は 小 さ い 。 Ⅲ ． 未 臨 界 確 保 失 敗 時 の 過 圧 「 未 臨 界 確 保 失 敗 時 の 過 圧 」 は ， 大 量 の 蒸 気 が 炉 心 で 発 生 し ， 早 期 に 原 子 炉 格 納 容 器 の 圧 力 が 上 昇 し て い く 現 象 で あ る 。 こ の 現 象 は ， 原 子 炉 を 停 止 す る こ と に よ り 防 止 で き る 。 Ⅳ ． 貫 通 部 過 温 「 貫 通 部 過 温 」 は ， デ ブ リ か ら 発 生 す る 崩 壊 熱 に よ り 原 子 炉 格 納 容 器 内 部 が ゆ っ く り と 加 熱 さ れ る 現 象 で あ る 。 こ の 現 象 は ， デ ブ リ に 注 水 す る こ と で 7 設 計 基 準 事 象※を 大 幅 に 超 え る こ と を 想 定 し た 仮 想 的 な 事 象 で あ っ て ，安 全 設 計 の 評 価 上 想 定 さ れ た 手 段 で は 適 切 な 炉 心 の 冷 却 ま た は 反 応 度 の 制 御 が で き な い 状 態 で あ り ， そ の 結 果 ， 炉 心 の 重 大 な 損 傷 に 至 る 事 象 を い う 。（ ※ 設 計 基 準 事 象 と は ，原 子 炉 施 設 を 異 常 な 状 態 に 導 く 可 能 性 の あ る 事 象 の う ち ， 原 子 炉 施 設 の 安 全 設 計 と そ の 評 価 に 当 た っ て 考 慮 す べ き と さ れ た 事 象 を い う ）
５−９ 崩 壊 熱 を 主 に 蒸 発 潜 熱8と し て 吸 収 し ， あ る い は 原 子 炉 格 納 容 器 へ の ス プ レ イ に よ り 雰 囲 気 を 冷 却 す る こ と で 防 止 で き る 。 Ⅴ ． 原 子 炉 格 納 容 器 雰 囲 気 直 接 加 熱 「 原 子 炉 格 納 容 器 雰 囲 気 直 接 加 熱 」 は ， 原 子 炉 圧 力 容 器 が 高 圧 状 態 で 破 損 し た 場 合 に 原 子 炉 格 納 容 器 の 雰 囲 気 が 直 接 加 熱 さ れ る 現 象 で あ る 。 こ の 現 象 は ， ほ と ん ど の シ ー ケ ン ス で 自 動 減 圧 系 に よ り 原 子 炉 が 減 圧 さ れ る こ と で 防 止 で き る 。 Ⅵ ． 可 燃 性 ガ ス の 高 濃 度 で の 燃 焼 「 可 燃 性 ガ ス の 高 濃 度 で の 燃 焼 」 は ， 燃 料 被 覆 管 と 水 の 反 応 ， 水 の 放 射 線 分 解 等 に よ り ， 主 に 水 素 ガ ス が 発 生 ・ 蓄 積 し ， 高 濃 度 で 着 火 す る と 原 子 炉 格 納 容 器 へ 大 き な 圧 力 負 荷 が か か る 現 象 で あ る 。 本 原 子 炉 施 設 で は ， 現 行 の 安 全 設 計 に お い て も 多 量 の 可 燃 性 ガ ス の 発 生 を 考 慮 し て 窒 素 ガ ス で 置 換 す る こ と で 原 子 炉 格 納 容 器 を 不 活 性 化 し て い る た め ， 酸 素 濃 度 が 低 く 維 持 で き る こ と か ら ， こ の 現 象 は 考 慮 す る 必 要 が な い 。 Ⅶ ． 溶 融 物 接 触 「 溶 融 物 接 触 」 は ， 原 子 炉 格 納 容 器 内 で デ ブ リ が 広 が り ， 原 子 炉 格 納 容 器 に 接 触 す る 現 象 で あ る 。 こ の 現 象 は ， 原 子 炉 格 納 容 器 へ の ス プ レ イ に よ り 注 水 し ， デ ブ リ の 広 が り を 抑 制 す る こ と で 防 止 で き る 。 Ⅷ ． コ ア コ ン ク リ ー ト 反 応 継 続 「 コ ア コ ン ク リ ー ト 反 応 継 続 」 は ， 原 子 炉 圧 力 容 器 破 損 後 に ， 原 子 炉 格 納 容 器 内 に 放 出 さ れ た デ ブ リ が 冷 却 で き な い と ， デ ブ リ コ ン ク リ ー ト 相 互 作 用 に よ っ て ， コ ン ク リ ー ト 侵 食 が 継 続 し ， ベ ー ス マ ッ ト が 溶 融 貫 通 し て 原 子 炉 格 納 容 器 破 損 に 至 る 場 合 が あ る 。 こ の 現 象 は ， デ ブ リ を 確 実 に 冷 却 す る こ と に よ り 防 止 で き る 。 Ⅸ ． 格 納 容 器 隔 離 失 敗 「 格 納 容 器 隔 離 失 敗 」 は ， 炉 心 が 損 傷 し た 時 点 で 既 に 原 子 炉 格 納 容 器 の 隔 離 に 失 敗 し て い る 現 象 で あ る 。 原 子 炉 格 納 容 器 か ら の 放 射 性 物 質 の 漏 え い を 防 止 で き な い た め ，原 子 炉 格 納 容 器 の 健 全 性 が 脅 か さ れ る モ ー ド と し て 取 り 扱 う 。 こ の 現 象 は ， 原 子 炉 格 納 容 器 を 確 実 に 隔 離 す る こ と に よ り 防 止 で き る 。 8 液 体 か ら 気 体 へ ， あ る い は 気 体 か ら 液 体 へ と 相 変 化 す る 際 に ， 必 要 な 熱 量 の こ と を 潜 熱 と い い ， 蒸 発 に 必 要 な 潜 熱 を 蒸 発 潜 熱 と 呼 ぶ 。
５−１０ 本 原 子 炉 施 設 の Ｐ Ｓ Ａ を 実 施 し た 結 果 （ 資 料 ５ − ２ 「 プ ラ ン ト 運 転 時 の 原 子 炉 格 納 容 器 の 健 全 性 に 関 す る Ｐ Ｓ Ａ 結 果 」 参 照 ），「コアコンクリート反応 継続」が 主 要 な モ ー ド と な っ た 。こ の 理 由 は ，ア ク シ デ ン ト マ ネ ジ メ ン ト に よ り 原 子 炉 格 納 容 器 へ の 注 水 に 成 功 し て も デ ブ リ 冷 却 に 失 敗 す る 寄 与 が ， 全 シ ー ケ ン ス に 存 在 す る た め で あ る 。これに続いて「貫 通 部 過 温 」の寄与が大きい 。 以 下 に ， モ ー ド 毎 に ， 主 要 な シ ナ リ オ を 原 子 炉 格 納 容 器 破 損 に 対 す る 寄 与 の 大 き さ の 順 に ま と め る 。 Ⅰ ． コ ア コ ン ク リ ー ト 反 応 継 続 高 圧 の 注 水 手 段 に よ る 注 水 お よ び 原 子 炉 減 圧 に 失 敗 し ，炉 心 損 傷 に 至 っ た 後 ， 破 損 し た 原 子 炉 圧 力 容 器 か ら ペ デ ス タ ル に 落 下 し た デ ブ リ の 冷 却 が 行 え ず ， デ ブ リ コ ン ク リ ー ト 相 互 作 用 に よ っ て ， コ ン ク リ ー ト 侵 食 が 継 続 し ， ベ ー ス マ ッ ト が 溶 融 貫 通 し て 原 子 炉 格 納 容 器 破 損 に 至 る シ ナ リ オ が ， 本 モ ー ド に 対 す る 主 要 シ ナ リ オ で あ る 。 本 モ ー ド の 原 子 炉 格 納 容 器 破 損 頻 度 へ の 寄 与 割 合 は 約 48％ で あ る 。 Ⅱ ． 貫 通 部 過 温 外 部 電 源 喪 失 時 に 原 子 炉 隔 離 時 冷 却 系 に よ る 注 水 に 一 旦 は 成 功 す る が ， バ ッ テ リ の 枯 渇 等 に よ り ， 注 水 が 継 続 で き ず に 炉 心 損 傷 に 至 っ た 後 ， ペ デ ス タ ル に 落 下 し た デ ブ リ の 冷 却 が 行 え ず ， デ ブ リ か ら 発 生 す る 崩 壊 熱 に よ り 原 子 炉 格 納 容 器 内 部 が 加 熱 さ れ ， 原 子 炉 格 納 容 器 の 貫 通 部 が 過 温 破 損 に 至 る シ ナ リ オ が ， 本 モ ー ド に 対 す る 主 要 シ ナ リ オ で あ る 。 本 モ ー ド の 原 子 炉 格 納 容 器 破 損 頻 度 へ の 寄 与 割 合 は 約 23％ で あ る 。 Ⅲ ． 水 蒸 気 （ 崩 壊 熱 ） に よ る 過 圧 原 子 炉 格 納 容 器 か ら の 除 熱 機 能 で あ る 残 留 熱 除 去 系（ Ｒ Ｈ Ｒ ）お よ び 代 替 冷 却 機 能（ 原 子 炉 格 納 容 器 ベ ン ト ）の 喪 失 に よ り 崩 壊 熱 の 除 去 に 失 敗 し ，原 子 炉 格 納 容 器 の 過 圧 破 損 に 至 る シ ナ リ オ が ，本 モ ー ド に 対 す る 主 要 シ ナ リ オ で あ る 。 本 モ ー ド の 原 子 炉 格 納 容 器 破 損 頻 度 へ の 寄 与 割 合 は 約 17％ で あ る 。 Ⅳ ． 溶 融 物 接 触 高 圧 の 注 水 手 段 に よ る 注 水 お よ び 原 子 炉 減 圧 に 失 敗 し ，炉 心 損 傷 に 至 っ た 後 ， 復 旧 に よ り 減 圧 に は 成 功 す る が 原 子 炉 圧 力 容 器 破 損 に 至 る 。原 子 炉 格 納 容 器 へ の ス プ レ イ は 作 動 せ ず ，ペ デ ス タ ル 床 に 水 張 り さ れ な い 状 態 で ，原 子 炉 圧 力 容 器 を 貫 通 し た デ ブ リ は ，ぺ デ ス タ ル 床 か ら ド ラ イ ウ ェ ル 床 を 介 し て ド ラ イ ウ ェ
５−１１ ル シ ェ ル に 直 接 接 触 し 原 子 炉 格 納 容 器 破 損 に 至 る 。 こ の シ ナ リ オ が ， 本 モ ー ド に 対 す る 主 要 シ ナ リ オ で あ る 。 本 モ ー ド の 原 子 炉 格 納 容 器 破 損 頻 度 へ の 寄 与 割 合 は 約 10％ で あ る 。 Ⅴ ． 格 納 容 器 隔 離 失 敗 外 部 電 源 喪 失 時 に 原 子 炉 隔 離 時 冷 却 系 に よ る 注 水 に 一 旦 は 成 功 す る が ， バ ッ テ リ の 枯 渇 等 に よ り ， 注 水 が 継 続 で き ず に 炉 心 損 傷 に 至 っ た 後 ， 原 子 炉 格 納 容 器 隔 離 弁 の 閉 失 敗 等 に よ り 原 子 炉 格 納 容 器 の 隔 離 に 失 敗 す る シ ナ リ オ が 本 モ ー ド に 対 す る 主 要 シ ナ リ オ で あ る 。 本 モ ー ド の 原 子 炉 格 納 容 器 破 損 頻 度 へ の 寄 与 割 合 は 約 ２ ％ で あ る 。 な お ， ｢未 臨 界 確 保 失 敗 時 の 過 圧 ｣，「 原 子 炉 格 納 容 器 雰 囲 気 直 接 加 熱 」 お よ び 「 水 蒸 気 爆 発 」 に つ い て は ， 原 子 炉 格 納 容 器 破 損 頻 度 が １ ×10− 1 2／ 炉 年 以 下 で あ り ， 主 要 な モ ー ド と は な ら な い 。 以 上 の よ う な ， プ ラ ン ト 運 転 時 に お け る 原 子 炉 格 納 容 器 健 全 性 の 維 持 に 関 す る 評 価 を 基 に ， 原 子 炉 格 納 容 器 の 安 全 性 に 対 す る 特 徴 お よ び シ ビ ア ア ク シ デ ン ト 環 境 に お け る 原 子 炉 格 納 容 器 内 で 考 慮 す べ き 物 理 現 象 を 緩 和 あ る い は 防 止 す る た め に 必 要 な 安 全 機 能 の 有 効 性 を 定 量 的 に 確 認 し た 。こ れ ら の 結 果 ， 本 原 子 炉 施 設 の プ ラ ン ト 運 転 時 に お け る 原 子 炉 格 納 容 器 健 全 性 が 脅 か さ れ る 頻 度 は 4.5×10− 9／ 炉 年 と な っ た 。
５−１２ ５ ． ４ プ ラ ン ト 停 止 時 に お け る 炉 心 の 健 全 性 の 維 持 に 関 す る 評 価 ５ ． ４ − １ 定 期 検 査 の 概 要 原 子 力 発 電 所 の 定 期 検 査 は ， 発 電 の 用 に 供 す る 電 気 工 作 物 を 定 期 的 に 点 検 整 備 し ， そ れ ら が 次 回 定 期 検 査 ま で の 間 ， 技 術 基 準 に 適 合 し た 状 態 で 発 電 の 用 に 供 さ れ る こ と を 確 認 す る た め に 行 う 検 査 で あ り ， 電 気 事 業 法 第 54 条 に そ の 実 施 が 規 定 さ れ て い る 。 注 水 や 除 熱 に 関 わ る 設 備 は ， 定 期 検 査 中 に 計 画 的 に 保 守 点 検 や 試 験 を 実 施 す る た め ， こ れ ら の 設 備 の 待 機 状 態 は 大 き く 変 化 す る 。 プ ラ ン ト 停 止 後 の 原 子 炉 内 で の 熱 発 生 は 崩 壊 熱 の み と な り ， 時 間 の 経 過 と と も に 減 衰 す る 。 崩 壊 熱 は ， 停 止 直 後 を 除 き ， 起 動 過 程 に お い て 原 子 炉 圧 力 容 器 を 昇 温 ・ 昇 圧 す る 直 前 ま で 継 続 的 に 残 留 熱 除 去 系 （ Ｒ Ｈ Ｒ ） を 運 転 す る こ と に よ り 除 去 さ れ る 。 原 子 炉 水 位 は ， 燃 料 交 換 等 を 実 施 し て い る 期 間 は 原 子 炉 ウ ェ ル を 満 水 状 態 と し て い る 。 他 の 期 間 に お い て も ， 全 燃 料 取 出 期 間 を 除 い て 通 常 水 位 以 上 を 維 持 し て お り ， 定 期 検 査 中 を 通 じ て 通 常 水 位 を 下 回 る こ と は な い 。 以 上 の よ う に ， 定 期 検 査 中 は ， 注 水 や 除 熱 に 関 わ る 設 備 を 保 守 点 検 等 に 伴 い 計 画 的 に 待 機 除 外 と す る が ， 炉 圧 や 崩 壊 熱 が 十 分 低 く さ ら に ， 原 子 炉 内 の 保 有 水 量 が 増 加 さ れ て い る 期 間 が 長 い 。 こ の た め ， 事 故 ・ 故 障 等 が 発 生 し た 場 合 に も 対 処 す る た め の 時 間 的 な 余 裕 が 大 き く ， 多 く の 炉 心 冷 却 手 段 を 期 待 で き る 。 （ 資 料 ５ − ５ 「 主 要 な 定 期 検 査 工 程 」 参 照 ）
５−１３ ５ ． ４ − ２ プ ラ ン ト 停 止 時 に お け る 炉 心 の 健 全 性 の 維 持 に 関 す る 評 価 本 原 子 炉 施 設 の プ ラ ン ト 停 止 時 に お け る 炉 心 の 健 全 性 に 関 す る Ｐ Ｓ Ａ （ 以 下 ，「 プ ラ ン ト 停 止 時 Ｐ Ｓ Ａ 」 と い う 。） の 実 施 に あ た っ て は ， 社 団 法 人 日 本 原 子 力 学 会 に て と り ま と め ら れ た 「 原 子 力 発 電 所 の 停 止 状 態 を 対 象 と し た 確 率 論 的 安 全 評 価 手 順 ： ２ ０ １ ０ （ Ａ Ｅ Ｓ Ｊ − Ｓ Ｃ − Ｐ ０ ０ １ ： ２ ０ １ ０ ）」 に 準 拠 し た 手 法 を 用 い た 。 評 価 対 象 と し た 定 期 検 査 工 程 は ， プ ラ ン ト 停 止 時 の 安 全 性 を 確 認 す る 観 点 か ら ， 実 施 頻 度 の 高 い 標 準 的 な 保 守 点 検 が 実 施 さ れ た 至 近 の 工 程 を 参 考 に ， 設 備 の 待 機 状 態 や 原 子 炉 保 有 水 量 等 を 設 定 し た 。 ま た ，「 ５ ． ４ − １ 定 期 検 査 の 概 要 」 で 述 べ た プ ラ ン ト 停 止 時 の 特 徴 を 評 価 に 反 映 さ せ る た め ， 定 期 検 査 工 程 を 原 子 炉 水 位 ， 注 水 や 除 熱 に 関 わ る 設 備 の 待 機 状 態 の 観 点 か ら ， 次 の よ う な プ ラ ン ト 状 態 に 分 類 し た 。 Ｓ ： 原 子 炉 冷 温 停 止 へ の 移 行 状 態 Ａ ： 原 子 炉 格 納 容 器 ／ 原 子 炉 圧 力 容 器 開 放 へ の 移 行 状 態 Ｂ ： 原 子 炉 ウ ェ ル 満 水 状 態 Ｃ ： 原 子 炉 格 納 容 器 ／ 原 子 炉 圧 力 容 器 閉 鎖 へ の 移 行 状 態 Ｄ ： 起 動 準 備 状 態 起 因 事 象 と し て 炉 心 損 傷 に 至 る 可 能 性 の あ る 以 下 の 事 象 を 選 定 し た 。 ・ 残 留 熱 除 去 機 能 の 喪 失 ・ 外 部 電 源 の 喪 失 ・ 一 次 冷 却 材 バ ウ ン ダ リ 機 能 の 喪 失 ま た ， 炉 心 損 傷 の 定 義 は ， 実 際 に 燃 料 が 損 傷 す る 状 態 で は な く ， 保 守 的 に 燃 料 が 露 出 す る 状 態 と し た 。 （ 資 料 ５ − ６ 「 定 期 検 査 時 主 要 パ ラ メ ー タ 」， 資 料 ５ − ７ 「 点 検 工 程 と 系 統 の 待 機 状 態 」 参 照 ） プ ラ ン ト 停 止 時 Ｐ Ｓ Ａ の 結 果 （ 資 料 ５ − ８ 「 プ ラ ン ト 停 止 時 の 炉 心 の 健 全 性 に 関 す る Ｐ Ｓ Ａ 結 果 」 参 照 ）， 本 原 子 炉 施 設 の 定 期 検 査 時 の 炉 心 損 傷 頻 度 の 平 均 値 は 2.0×10− 1 0／ 定 期 検 査 ，エ ラ ー フ ァ ク タ は 約 24 と な っ た 。こ の 理 由 は ，定 期 検 査 中 は ，除 熱 や 注 水 に 関 わ る 設 備 の 一 部 が 保 守 点 検 に 伴 う 待 機 除 外 に あ る も の の ，炉 圧 や 崩 壊 熱 が 低 く ，出 力 運 転 中 に 比 べ 原 子 炉 内 の 保 有 水 量 が 多 い た め ，ト ラ ブ ル に 対 応 す る 時 間 的 な 余 裕 が 大 き く ，ア ク シ デ ン ト マ ネ ジ メ ン ト と し て 整 備 し た 注 水 手 段 を 含 む ，多 く の 炉 心 冷 却 手 段 に 期 待 で き る こ と に よ る 。 炉 心 損 傷 の 要 因 を 分 析 す る と ，起 因 事 象 別 で は ほ ぼ 100％ が 一 次 冷 却 材 バ ウ ン ダ リ 機 能 の 喪 失 に 起 因 し ， 外 部 電 源 の 喪 失 お よ び 残 留 熱 除 去 機 能 の 喪 失 が
５−１４ １ ％ 未 満 で あ る 。 プ ラ ン ト 状 態 別 で は プ ラ ン ト 状 態 Ｃ （ 原 子 炉 格 納 容 器 ／ 原 子 炉 圧 力 容 器 閉 鎖 へ の 移 行 状 態 ）の 炉 心 損 傷 頻 度 が ほ ぼ 100％ を 占 め て い る 。こ れ は ，こ の 期 間 で は ， 原 子 炉 水 位 の 水 位 操 作 を 行 な っ て お り ， ま た 通 常 水 位 で ， 炉 心 損 傷 に 至 る ま で の 時 間 的 余 裕 が 相 対 的 に 短 い こ と に よ る 。
５−１５ ５ ． ４ − ３ プ ラ ン ト 停 止 時 Ｐ Ｓ Ａ の 感 度 解 析 こ れ ま で に 記 載 し た 評 価 （ 以 下 ，「 ベ ー ス ケ ー ス 」 と い う 。） は ， 標 準 的 な 定 期 検 査 の 工 程 を 前 提 と し て い る が ， そ の 評 価 結 果 で あ る 炉 心 損 傷 頻 度 は 定 期 検 査 期 間 や ，待 機 状 態 に あ る 緩 和 設 備 の 冗 長 性 の 相 違 等 に よ り 変 化 す る 。 こ の た め ， こ こ で は ， 定 期 検 査 期 間 の 影 響 に つ い て 考 察 し ， 緩 和 設 備 の 冗 長 性 が 与 え る 影 響 に つ い て 評 価 し た 。 Ⅰ ． 定 期 検 査 期 間 の 影 響 に 関 す る 考 察 ベ ー ス ケ ー ス の 定 期 検 査 工 程 は ， 標 準 的 な 保 守 点 検 を 実 施 し た 工 程 で あ る が ， 通 常 ， プ ラ ン ト 停 止 か ら 原 子 炉 格 納 容 器 ／ 原 子 炉 圧 力 容 器 の 開 放 に 至 る ま で の 工 程 （ プ ラ ン ト 状 態 Ｓ ∼ Ａ に 相 当 ） と ， 原 子 炉 格 納 容 器 ／ 原 子 炉 圧 力 容 器 の 復 旧 か ら 起 動 に 至 る ま で の 工 程 （ プ ラ ン ト 状 態 Ｃ ∼ Ｄ に 相 当 ） に つ い て は ， 定 期 検 査 で 実 施 す る 保 守 点 検 の 内 容 に 関 わ ら ず ， 有 意 な 変 化 は な く ， プ ラ ン ト 状 態 Ｂ の 期 間 で 定 期 検 査 の 期 間 を 決 定 す る よ う な 保 守 点 検 を 実 施 し て い る 。 ベ ー ス ケ ー ス で は ， 全 炉 心 損 傷 頻 度 に 対 す る プ ラ ン ト 状 態 Ｂ の 炉 心 損 傷 頻 度 の 寄 与 は 小 さ い 。 一 方 ， 全 炉 心 損 傷 頻 度 に 対 す る プ ラ ン ト 状 態 Ｃ の 炉 心 損 傷 頻 度 の 寄 与 は 大 き い が ， 原 子 炉 水 位 の 水 位 操 作 を 実 施 す る 期 間 は 限 定 的 で あ り ， 定 期 検 査 期 間 に 依 存 し な い 。 そ の た め に ， 定 期 検 査 期 間 の 変 化 に よ る 炉 心 損 傷 頻 度 の 影 響 は 小 さ い 。 し た が っ て ， 定 期 検 査 全 体 の 期 間 の 変 化 に よ る 炉 心 損 傷 頻 度 へ の 影 響 は 小 さ い と 考 え ら れ る 。 Ⅱ ． 緩 和 設 備 の 冗 長 性 の 影 響 に 関 す る 評 価 ベ ー ス ケ ー ス で は ， 選 定 し た 定 期 検 査 の 実 績 工 程 に 基 づ い た 緩 和 設 備 の 待 機 状 態 を 評 価 の 前 提 と し て い る が ， 定 期 検 査 の 工 程 に よ り ， 使 用 可 能 な 設 備 は 変 化 す る 。 た だ し ， 待 機 状 態 に あ る 緩 和 設 備 の 冗 長 性 に つ い て は ， 原 子 炉 施 設 保 安 規 定 に 定 め た プ ラ ン ト 停 止 時 の 原 子 炉 の 安 全 確 保 に か か わ る 機 能 （ 残 留 熱 除 去 機 能 ， 注 水 機 能 お よ び 電 源 機 能 ） に 関 す る 維 持 基 準 を 下 回 る こ と は な い 。 実 際 の 定 期 検 査 で は ， 保 守 点 検 等 の た め に 待 機 除 外 と な っ て い る 設 備 を 除 き ， そ れ ら の 機 能 を 期 待 で き る が ， こ こ で は ， 定 期 検 査 に お け る 待 機 除 外 設 備 の 変 動 の 影 響 を 確 認 す る 観 点 か ら ， 保 守 的 に 原 子 炉 施 設 保 安 規 定 の 範 囲 内 で ， 待 機 設 備 の 冗 長 性 が 最 も 小 さ い 場 合 の 評 価 を 実 施 し た 。 具 体 的 に は ， 原 子 炉 施 設 保 安 規 定 に て 機 能 を 最 低 限 要 求 さ れ て い る 設 備 と ， 定 期 検 査 時 に 保
５−１６ 守 点 検 等 の 観 点 か ら ， 通 常 使 用 す る 設 備 （ 復 水 輸 送 系 （ Ｃ Ｗ Ｔ ）， 消 火 系 （ Ｆ Ｐ ）） を 考 慮 し ， そ れ 以 外 の 系 統 は 待 機 除 外 と し て 評 価 し た 。 （資料５−９「緩和設備の冗長性の影響評価の際に仮定した系統の待機状態」参照） 評 価 の 結 果 （ 資 料 ５ − 10「 現 行 原 子 炉 施 設 保 安 規 定 の 範 囲 内 で 待 機 設 備 の 冗 長 性 が 最 小 と な っ た 場 合 の 評 価 結 果 」参 照 ），炉 心 損 傷 頻 度 の 平 均 値 は 2.1 ×10− 1 0／ 定 期 検 査 程 度 と な り ，ベ ー ス ケ ー ス 評 価 に 比 べ 増 加 す る 期 間 は あ る も の の ，定 期 検 査 期 間 中 全 体 で は 同 程 度 と な り ，炉 心 損 傷 頻 度 は 十 分 に 小 さ く ，現 行 の 原 子 炉 施 設 保 安 規 定 を 遵 守 す る こ と に よ り ，十 分 な 安 全 性 が 確 保 さ れ る こ と を 確 認 し た 。
５−１７ ５ ． ４ − ４ プ ラ ン ト 停 止 評 価 の 活 用 の 方 向 性 プ ラ ン ト 停 止 中 に お け る 炉 心 損 傷 頻 度 は 使 用 可 能 な 系 統 構 成 に よ り 変 化 す る が ，現 行 の 原 子 炉 施 設 保 安 規 定 を 遵 守 す る こ と に よ り ，十 分 な 安 全 性 が 確 保 さ れ る こ と を 確 認 し た 。 一 方 ， 更 な る プ ラ ン ト 安 全 性 の 向 上 の た め ， 今 後 に お け る プ ラ ン ト 停 止 時 Ｐ Ｓ Ａ の 技 術 を 活 用 し た 定 期 検 査 毎 に 変 わ り う る 系 統 構 成 を 考 慮 し た 炉 心 損 傷 頻 度 を 随 時 評 価 す る た め の シ ス テ ム の 導 入 に 向 け た 検 討 に 本 評 価 結 果 を 活 用 し て い く 予 定 で あ る 。
５−１８ ５ ． ５ 安 全 機 能 お よ び 起 因 事 象9に つ い て の 重 要 度 評 価 ５ ． ５ − １ 重 要 度 評 価 本 評 価 で は ， Fussell-Vesely 重 要 度 （ 以 下 ，「 Ｆ Ｖ 」 と い う 。） お よ び Risk Achievement Worth （ 以 下 ，「 Ｒ Ａ Ｗ 」 と い う 。） の 二 つ の 重 要 度 指 標 を 用 い る 。 Ｆ Ｖ は ， 特 定 の 機 器 の 故 障 や 人 的 過 誤 の 発 生 確 率 を 低 減 す る こ と に よ り ， ど れ ほ ど の 安 全 性 の 向 上 が 望 め る か を 示 す 指 標 で あ る 。 こ の 指 標 は ， 定 期 検 査 な ど の 計 画 作 成 に お け る 優 先 度 の 設 定 や ， プ ラ ン ト に 何 ら か の 改 良 を 行 っ て リ ス ク 低 減 化 を 図 ろ う と す る 時 に 注 目 す べ き 機 器 の 候 補 を 同 定 す る 際 に 有 用 で あ る 。 ま た ， Ｒ Ａ Ｗ は ， 特 定 の 機 器 の 故 障 や 人 的 過 誤 の 発 生 確 率 を 低 く 保 つ こ と が ， 現 在 の 安 全 レ ベ ル を 維 持 す る 上 で ど れ ほ ど 重 要 で あ る か を 表 す も の で あ り ， 定 期 検 査 な ど の 計 画 作 成 に お け る 優 先 度 の 設 定 な ど に 有 用 で あ る 。 例 え ば ， 米 国 原 子 力 規 制 委 員 会 （ Ｎ Ｒ Ｃ ） が 発 行 し て い る 「 REGULATORY GUIDE 1.176」1 0で は ，当 該 要 素（ ポ ン プ 等 ）の 故 障 が 現 状 の リ ス ク に 占 め る 割 合 を 示 す 指 標 と 当 該 要 素 の 適 切 な 運 転 が 寄 与 す る 安 全 裕 度 を 示 す 指 標 の 二 種 類 の 定 量 的 重 要 度 指 標 が 必 要 で あ る と し ， 前 者 の 例 と し て Ｆ Ｖ が ， 後 者 の 例 と し て Ｒ Ａ Ｗ が 含 ま れ て い る 。 こ こ で は ，「 ５ ． ３ − １ プ ラ ン ト 運 転 時 に お け る 炉 心 健 全 性 の 維 持 に 関 す る 評 価 」 に て 得 ら れ た 炉 心 損 傷 頻 度 に 対 す る 相 対 的 な 系 統 の 重 要 度 を 評 価 す る た め に ， 系 統 （ 機 能 ）， 起 因 事 象 毎 に Ｆ Ｖ お よ び Ｒ Ａ Ｗ の 両 面 か ら 重 要 度 を 計 算 し た 結 果 を そ れ ぞ れ 資 料 ５ − ３ 「 プ ラ ン ト 運 転 時 の 重 要 度 評 価 結 果 （ 系 統 （ 機 能 ））」 お よ び 資 料 ５ − ４ 「 プ ラ ン ト 運 転 時 の 重 要 度 評 価 結 果 （ 起 因 事 象 ）」 に 示 す 。 Ⅰ ． 安 全 機 能 の 重 要 度 評 価 保 全 プ ロ グ ラ ム で は 決 定 論 的 な 安 全 重 要 度（ 重 要 度 分 類 指 針 ）の み な ら ず ， 補 完 的 に リ ス ク 重 要 度 の 高 い 系 統 （ 機 器 ） を 考 慮 す る こ と で ， 保 全 重 要 度 を 決 定 し ， 保 全 方 法 の 策 定 ， 保 全 活 動 指 標 （ Ｐ Ｃ ） の 設 定 等 に 活 用 し て い る 。 保 全 重 要 度 の 決 定 に お け る リ ス ク 重 要 度 の 高 い 系 統 （ 機 器 ） の 特 定 に は ， 本 章 の 重 要 度 評 価 結 果 （ Ｆ Ｖ お よ び Ｒ Ａ Ｗ ） が 用 い ら れ る こ と か ら ， そ の 判 9 通 常 の 運 転 状 態 を 妨 げ る 事 象 で あ っ て ， 炉 心 損 傷 お よ び 原 子 炉 格 納 容 器 損 傷 に 波 及 す る 可 能 性 の あ る 事 象 。
1 0 「 REGULATORY GUIDE 1.176 An Approach for Plant-Specific， Risk-Informed Decisionmaking
５−１９ 断 基 準 に は 保 全 プ ロ グ ラ ム に お け る リ ス ク 重 要 度 分 類 の し き い 値 （ Ｆ Ｖ ： 0.001， Ｒ Ａ Ｗ ： ２ ） を 使 用 し ， 領 域 Ⅰ ， Ⅱ ， Ⅲ に 分 類 さ れ る 系 統 （ 機 能 ） を リ ス ク 重 要 度 「 高 」， 領 域 Ⅳ に 分 類 さ れ る 系 統 （ 機 能 ） を リ ス ク 重 要 度 「 低 」 と し て い る 。 各 領 域 の し き い 値 は 以 下 の と お り 。 領 域 Ⅰ ： Ｆ Ｖ ≧ 0.001 か つ Ｒ Ａ Ｗ ≧ ２ 領 域 Ⅱ ： Ｆ Ｖ ≧ 0.001 か つ Ｒ Ａ Ｗ ＜ ２ 領 域 Ⅲ ： Ｆ Ｖ ＜ 0.001 か つ Ｒ Ａ Ｗ ≧ ２ 領 域 Ⅳ ： Ｆ Ｖ ＜ 0.001 か つ Ｒ Ａ Ｗ ＜ ２ 領 域 Ⅰ ， Ⅱ ， Ⅲ に 分 類 さ れ た リ ス ク 重 要 度 「 高 」 の 系 統 に は ， 残 留 熱 除 去 系（ Ｒ Ｈ Ｒ ），炉 心 ス プ レ イ 系（ Ｒ Ｃ Ｓ ）， ス ク ラ ム 機 械 系 ， 原 子 炉 減 圧 な ど が あ り ，領 域 Ⅳ に 分 類 さ れ た リ ス ク 重 要 度「 低 」の 系 統 に は ，常 用 系 が あ る 。 残 留 熱 除 去 系 （ Ｒ Ｈ Ｒ ） お よ び 炉 心 ス プ レ イ 系 （ Ｒ Ｃ Ｓ ） は ， 原 子 炉 冷 却 材 喪 失 時 お よ び 過 渡 変 化 発 生 時 に 原 子 炉 が 低 圧 時 に お い て 炉 心 に 冷 却 水 を 注 入 す る 機 能 を 果 た す 。 炉 心 冷 却 の 観 点 か ら 炉 心 損 傷 頻 度 へ の 寄 与 が 大 き く ， リ ス ク 重 要 度 「 高 」 に 分 類 さ れ た 系 統 の 中 で も Ｆ Ｖ が 相 対 的 に 大 き く な っ て い る 。 ス ク ラ ム 信 号 を 受 け 制 御 棒 を 駆 動 す る ス ク ラ ム 機 械 系 は ， 手 動 ま た は 自 動 信 号 に よ り 制 御 棒 を 挿 入 し ， 原 子 炉 を 急 速 停 止 さ せ る 設 備 で あ り ， 信 頼 性 が 高 い こ と か ら ， 機 能 喪 失 時 の 炉 心 損 傷 頻 度 へ の 影 響 が 大 き く ， リ ス ク 重 要 度 「 高 」 に 分 類 さ れ た 系 統 の 中 で も Ｒ Ａ Ｗ が 相 対 的 に 大 き く な っ て い る 。 リ ス ク 重 要 度 ｢低 ｣の 系 統 に は 常 用 系 が あ る 。 今 回 の レ ベ ル １ Ｐ Ｓ Ａ の 評 価 手 法 は 原 子 力 学 会 標 準 に 基 づ い て お り ， こ れ に 伴 い Ｐ Ｓ Ａ モ デ ル （ 特 に 常 用 系 ） の 精 緻 化 を 実 施 し て い る 。 原 子 炉 へ の 注 水 機 能 に か か わ る 設 備 が 複 数 の 系 統 に 跨 り 用 い ら れ る 設 備 で あ り ， 系 統 単 独 で の 重 要 度 は 低 い も の と な っ て い る 。 Ⅱ ． 起 因 事 象 の 重 要 度 評 価 起 因 事 象 の 重 要 度 の う ち ， 相 対 的 に 重 要 度 の 高 い 起 因 事 象 に は 外 部 電 源 喪 失 ， 中 Ｌ Ｏ Ｃ Ａ ， 直 流 母 線 Ｂ 喪 失 な ど が あ る 。 外 部 電 源 喪 失 後 ，全 交 流 電 源 喪 失 に よ り 炉 心 冷 却 を 高 圧 注 水 系（ Ｈ Ｐ Ｃ Ｉ ）ま た は 原 子 炉 隔 離 時 冷 却 系（ Ｒ Ｃ Ｉ Ｃ ）で 注 水 し て い る 状 態 で ， 直 流 電 源 （ Ｄ Ｃ ） の バ ッ テ リ の 枯 渇 に よ り 注 水 機 能 が 喪 失 す る 「 電 源 喪 失 （ Ｔ Ｂ ）」 シ ー ケ ン ス に 至 る 割 合 が 大 き く な る た め ， 全 て の 起 因 事 象 の な か で ， Ｆ Ｖ が 最 も 大 き く な っ て い る 。 中 Ｌ Ｏ Ｃ Ａ 後 ， 高 圧 注 水 機 能 に は 成 功 す る が ， Ｌ Ｏ Ｃ Ａ に よ る 減 圧 後 に 低 圧 注 水 機 能 が 喪 失 す る こ と に よ り ， 原 子 炉 へ の 注 水 に 失 敗 す る シ ー ケ ン ス が
５−２０
５−２１ ５ ． ５ − ２ 重 要 度 評 価 結 果 お よ び 活 用 の 方 向 性 島 根 原 子 力 発 電 所 １ 号 機 に つ い て は ， 保 全 プ ロ グ ラ ム に お け る 保 全 重 要 度 を 評 価 す る た め ， 今 回 の 定 期 安 全 レ ビ ュ ー に 先 立 ち ， 従 来 の 定 期 安 全 レ ビ ュ ー の Ｐ Ｓ Ａ 評 価 手 法 に よ る 安 全 機 能 の 重 要 度 評 価 を 実 施 し て い る 。 今 回 の 定 期 安 全 レ ビ ュ ー の 運 転 時 レ ベ ル １ Ｐ Ｓ Ａ は ， 将 来 の 保 全 分 野 ， 運 転 分 野 へ の リ ス ク 情 報 活 用 を 視 野 に 入 れ ， 原 子 力 学 会 標 準 に 基 づ い て 実 施 し て お り ， Ｐ Ｓ Ａ モ デ ル の 品 質 向 上 お よ び 詳 細 化 が 図 ら れ て い る こ と か ら ， 系 統 の 重 要 度 評 価 は 従 来 の 手 法 か ら よ り 精 度 の 高 い 結 果 と な っ た と い え る 。 従 来 の 評 価 と 重 要 度 評 価 結 果 が 異 な る 系 統 に つ い て ， 以 下 に 示 す 。 従 来 の 評 価 で は リ ス ク 重 要 度 「 高 」 で あ っ た が ， 今 回 の 評 価 で リ ス ク 重 要 度 「 低 」 と な っ た 系 統 は 次 の と お り 。 ・ 液 体 ポ イ ズ ン 系 （ Ｓ Ｌ Ｃ ） 従 来 の 評 価 で は リ ス ク 重 要 度 「 低 」 で あ っ た が ，今 回 の 評 価 で リ ス ク 重 要 度 「 高 」 と な っ た 系 統 は 次 の と お り 。 ・ 直 流 母 線 復 旧 Ｐ Ｓ Ａ モ デ ル の 詳 細 化 に 伴 い ， 新 た に リ ス ク 重 要 度 「 高 」 に 分 類 さ れ た 系 統 は 次 の と お り 。 ・ 除 熱 系 復 旧 以 上 の よ う に ， Ｐ Ｓ Ａ か ら 得 ら れ るリ ス ク 情 報 と し て ， 系 統 の リ ス ク 重 要 度 を 原 子 力 学 会 標 準 に 基 づ く Ｐ Ｓ Ａ モ デ ル や 国 内 実 績 に 基 づ く 故 障 率 デ ー タ を 用 い て 評 価 し た 。今 後 ，本 情 報 を 保 全 の 有 効 性 評 価 の イ ン プ ッ ト 情 報 と し ，保 全 重 要 度 に 反 映 し て い く も の と す る 。
５−２２ ５ ． ６ 確 率 論 的 安 全 評 価 結 果 の ま と め プ ラ ン ト 運 転 時 に お け る 炉 心 お よ び 原 子 炉 格 納 容 器 の 健 全 性 に 関 す る Ｐ Ｓ Ａ の 結 果 ， 炉 心 お よ び 原 子 炉 格 納 容 器 の 健 全 性 が 脅 か さ れ る 可 能 性 は 十 分 小 さ い こ と を 確 認 し た 。 ま た ， 今 回 実 施 し た 重 要 度 評 価 結 果 等 は ， 原 子 力 発 電 所 の さ ら な る 品 質 向 上 や 合 理 的 な 保 全 の 実 施 の た め の 手 段 と し て ， そ の 活 用 策 に つ い て 検 討 し て い く 所 存 で あ る 。 プ ラ ン ト 停 止 時 Ｐ Ｓ Ａ の 結 果 ， プ ラ ン ト 停 止 中 に お け る 炉 心 損 傷 頻 度 が 十 分 小 さ い こ と を 確 認 し た 。 こ れ は ， プ ラ ン ト 停 止 時 に お い て は ， 炉 心 損 傷 に 至 る ま で の 時 間 余 裕 が 大 き く ， 緩 和 手 段 を と る た め の 時 間 余 裕 を 考 慮 で き る こ と は も と よ り ， 安 全 確 保 の た め の 緩 和 手 段 の 管 理 と 運 用 が 適 切 に 実 施 さ れ て い る こ と に よ る 。 ま た ， 感 度 解 析 を 実 施 し ， 多 様 な 定 期 検 査 工 程 を 考 慮 し て も ， 安 全 性 を 十 分 に 確 保 で き ， 現 状 の プ ラ ン ト 停 止 時 の 維 持 基 準 を 定 め た 原 子 炉 施 設 保 安 規 定 を 遵 守 す る こ と の 重 要 性 ， 妥 当 性 を 定 量 的 に 確 認 し た 。 今 後 は ， 更 な る Ｐ Ｓ Ａ 技 術 の 成 熟 に 対 す る 努 力 を 継 続 し ， Ｐ Ｓ Ａ の 有 効 な 活 用 を 図 っ て 行 き た い と 考 え る 。
５−２３ 資 料 ５ − １ プラン ト 運転 時 の 炉 心 の 健全 性 に 関 す る ＰＳ Ａ 結果 （ 起 因 事 象 の 発 生 頻 度 は ， 平 成 2 3 年 ３ 月 ま で の 運 転 実 績 に 基 づ き 算 出 し た 値 を 使 用 。 ） 1 .0 E -1 3 1 .0 E -1 2 1 .0 E -1 1 1 .0 E -1 0 1 .0 E -0 9 1 .0 E -0 8 1 .0 E -0 7 T B L OC A時 の 注水失 敗 T QU X T W T QU V T C 合 計 炉心 損傷 頻度 （/炉 年） 炉心損 傷 シー ケ ン ス 1 × 10 -9 1 × 10 -1 0 1 × 10 -1 1 1 × 10 -1 2 1 × 10 -1 3 1 × 10 -7 1 × 10 -8
５−２４ 1 .0 E -1 5 1 .0 E -1 4 1 .0 E -1 3 1 .0 E -1 2 1 .0 E -1 1 1 .0 E -1 0 1 .0 E -0 9 1 .0 E -0 8 ｺ ｱ･ ｺ ﾝｸ ﾘ ｰﾄ 反応継 続 貫通 部 過 温 水蒸 気 （ 崩壊 熱 ） によ る 過 圧 溶融物 接 触 格納容 器 隔離失 敗 未臨界 確 保 失敗 時 の 過 圧 他 合 計 格納 容器 破損 頻度 （/炉 年） 格納容 器 の 健 全 性維 持 に 関 す る モ ー ド 1 × 10 -9 1 × 10 -1 0 1 × 10 -1 1 1 × 10 -1 2 1 × 10 -1 3 1 × 10 -1 4 1 × 10 -1 5 1 × 10 -8 資 料 ５ − ２ プラン ト 運転 時 の 原子炉格納容 器 の 健全 性 に 関 す る ＰＳ Ａ 結果 （ 起 因 事 象 の 発 生 頻 度 は ， 平 成 2 3 年 ３ 月 ま で の 運 転 実 績 に 基 づ き 算 出 し た 値 を 使 用 。 ） 原子炉格納容 器 の 健全性維 持 に 関 す る モー ド 原子 炉格 納容 器破 損頻 度（ /炉 年）
５−２５ 資 料 ５ − ３ プラン ト 運転 時 の 重要度評価結 果 （ 系 統 （ 機 能 ） ） 外 電復 旧 ( 0 . 5 h r ) 外 電復 旧 (4 h r) D / G復 旧 ( 4 hr ) 高 圧電 源 融 通 ( 4 hr ) 非 常 用 D/ G -B 非 常 用 D/ G -A R HR -A R HR -B RCS -A RCS -B HP C I 直 流電 源 区 分 2 直 流 電 源 区 分 1 R CW /RS W-B RCW /RS W-A RCI C 代 替冷 却 B 非 常 用電 気 室空 調 機 A 非 常 用電 気 室空 調 機 除 熱系 復 旧 補 機冷 却 系復 旧 低 圧電 源 融 通 ( 0 .5 h r) 原 子炉 減 圧 AR I DEG -A DEG -B 代 替注 水 RP T S / R弁 再閉 鎖 直 流母 線 復 旧 MSI V 復 水 系 外 電復 旧 (2 4 hr ) 交 流母 線 復 旧 D / G復 旧 ( 2 4h r ) RH R -A ﾎ ﾟﾝ ﾌ ﾟ室 TCW /TS W RH R -B ﾎ ﾟﾝ ﾌ ﾟ室 ﾀｰ ﾋ ﾞﾝ ｸ ﾞﾗﾝ ﾄﾞ 蒸気 系 ( TG S ) ス クラ ム 機械 系 SL C 抽 出空 気 系 ( E J ) RG H ス クラ ム 電 気 系 1.E -0 1 1.E +0 0 1.E +0 1 1.E +0 2 1.E +0 3 1.E +0 4 1.E +0 5 1.E +0 6 1.E +0 7 1.E +0 8 1.E +0 9 1.E -0 6 1 .E -0 5 1.E -0 4 1 . E -0 3 1.E -0 2 1.E -0 1 1 .E +0 0 RAW F V 1 × 10 9 領 域 Ⅲ (高 ) 領 域 Ⅰ (高 ) 領 域 Ⅳ (低 ) 領 域 Ⅱ (高 ) 1 × 1 0 8 1 × 10 7 1 × 1 0 6 1 × 10 5 1 × 10 4 1 × 10 3 1 × 10 2 1 × 10 1 1 1 × 10 -1 1× 10 -6 1 × 1 0 -5 1 × 1 0 -4 1 × 10 -3 1 × 10 -2 1 × 1 0 -1 1 2
５−２６ 資 料 ５ − ４ プラン ト 運転 時 の 重要度評価結 果 （ 起因事 象 ） 外 部電 源 喪 失 中 L OCA 直 流 母 線 B喪 失 直 流母 線 A喪 失 大 L OCA 補 機冷 却 系 A 喪 失 非 隔離 事 象 水 位低 下 事 象 S / R弁 誤開 放 R P S誤 動 作 等 全 給水 喪 失 通 常停 止 隔 離事 象 タ ービ ン サ ポ ー ト 系 故 障 交 流母 線 D喪 失 交 流母 線 C喪 失 補 機冷 却 系 B 喪 失 小 L OCA 1.E -0 1 1.E +0 0 1.E +0 1 1.E +0 2 1.E +0 3 1.E +0 4 1.E -0 5 1.E -0 4 1.E -0 3 1.E -0 2 1 .E -0 1 1 . E +0 0 RA W F V 1 × 10 4 1 × 10 3 1 × 10 2 1 × 10 1 1 1 × 10 -1 1× 10 -5 1 × 10 -4 1 × 10 -3 1 × 10 -2 1 × 10 -1 1
５−２７ 資 料 ５ − ５ 主 要 な 定期検査工 程 主要工程 ( 1 ) 解 列 ( 発電停 止 ) (2)PCV/ R PV 開放 ( 3 ) 燃料移動 ( 7 ) RP V 復 旧 / 漏 洩 テスト ( 9 ) 起動試 験 / 起動準備 ( 4 ) LP R M 取替 ( 6 ) CR D 機能試験 ( 8 ) PC V 復 旧 / 漏 洩 テ ス ト ( 1 0 ) 並 列 ( 発電開 始 ) PCV : 原子 炉 格納容 器 RPV : 原子 炉 圧力容 器 LPRM : 局 部出力領 域 モ ニ タ CRD : 制御 棒 駆動機 構 ( 5 ) CR D 点検 燃料移動
５−２８ 資 料 ５ − ６ 定期検査時主 要 パラメータ ＰＳ Ａ の 評価対 象 出力 運転 時 停 止 時 出力 運転 時 プラン ト 状態 − S A B C D − 250 0 200 0 150 0 100 0 50 0 0 0 0 1 0 5 30 0 20 0 10 0 冷 却 材 温 度 [℃ ] 原 子 炉 圧 力 [MPa ] 原 子 炉 内 保 有 水 量 [m 3] ( 約 28 6 ℃ ) ( 約 6. 9 MPa ) 通常 水 位 ( 約 190 m 3) 原子 炉 ウェ ル 満 水 ( 約 22 0 0 m 3) 通常 水 位 ( 約 190 m 3 ) ( 約 5 0 ℃ ) ( 約 0MPa ) RP V 漏洩 試 験 ( 約 6 . 9 MP a ) ( 約 28 6 ℃ ) ( 約 6. 9 MPa ) Ｒ Ｐ Ｖ 開 放 Ｒ Ｐ Ｖ 閉 鎖 起 動 準 備 制 御 棒 引 抜 開 始 並 列 解 列 復 水 器 真 空 破 壊 原 子 炉 水 位 原 子 炉 圧 力 冷 却 材 温 度
５−２９ 資 料 ５ − ７ 点検工 程 と 系 統 の 待機状 態 1 2 3 4 567 8 9 10 11 12 1 3 14 15 16 17 18 19 2 0 21 22 23 24 2 5 26 27 28 29 30 31 32 33 34 35 36 3 7 38 39 40 41 4 2 43 44 45 46 47 48 4 9 50 51 52 53 5 4 55 56 57 58 59 60 6 1 62 63 64 65 6 6 67 68 69 70 71 72 7 3 74 75 76 77 7 8 79 80 81 82 83 84 8 5 86 87 88 S PC V ・R P V 開 放 C R D 点 検 C R D 点 検 ・機 能 試 験 R P V 復 旧 ・漏 洩 テ ス ト 起動 試 験 ・起 動 準 備 燃料 移 動 L P R M 取 替 全燃 料 装 荷 P C V 復 旧 ・ 漏 洩 テ ス ト A -水路点 検 C -水路点 検 B -水路 点 検 ウ ェ ル 満 水 通 常水 位 通 常水 位 代 替 除 熱 5 .4 h R H R -A ：残留 熱 除 去 A 系 R C S -A ：炉 心 ス プ レ イ A 系 P C V ：原子 炉 格納 容 器 ： 崩壊熱 除 去 に 用 い て い る 系 統 R H R -B ：残留 熱 除 去 B 系 R C S -B ：炉 心 ス プ レ イ B 系 R P V ：原子 炉 圧力 容 器 ：待 機 中 の 系 統 C U W ：原子 炉 浄化 系 C W T ：復 水輸送 系 L P R M ：局部 出 力領 域 モ ニ タ F P C ：燃 料 プ ー ル 冷 却 系 D /G -A ：非 常 用 デ ィ ー ゼ ル 発 電 機 A 系 C R D ：制御 棒 駆動 機 構 L P C I ：低圧 注 水 系 D /G -B ：非常 用 デ ィ ー ゼ ル 発 電 機 B 系 40 h 6. 3h 120 h 3 90 h 340 h 38 h R H R -A F P C (2 /2 ) F P C (1 /2 ) C U W 又 は R H R -B C U W C U W 又 は F P C (1 /2 ) 項 目 定 検 日 数 A B -1 B -2 B -3 C D 電 源 時間 余 裕 代表 水 位 プ ラ ン ト 状 態 C W T -C D /G -A D /G -B C U W F P C L P C I( R H R -A ) L P C I( R H R -B ) R C S -A R C S -B 海水系 点 検 ク リ テ ィ カ ル 工 程 R H R -A R H R -B 崩 壊 熱 除 去 系 C W T -B C W T -A 補 給 水 注 水
５−３０ 資 料 ５ − ８ プラン ト 停止 時 の 炉 心 の 健全 性 に 関 す る ＰＳ Ａ 結果 （ 起 因 事 象 の 発 生 頻 度 は ， 平 成 2 3 年 ３ 月 ま で の 運 転 実 績 に 基 づ き 算 出 し た 値 を 使 用 。 ） S A B -1 B -2 B -3 C D 全 体 炉心 損傷 頻度 （/定 期検 査） プラン ト 状 態 R HR 機 能 の 喪 失 外部電 源 の 喪 失 一次冷 却 材 バ ウ ンダ リ 機 能 の 喪 失 合 計 1 × 10 -9 1 × 10 -1 0 1 × 10 -1 1 1 × 10 -1 2 1 × 10 -1 3 1 × 10 -1 4 1 × 10 -1 5 1 × 10 -1 6 1 × 10 -1 7 1 × 10 -1 8 1 × 10 -1 9 1 × 10 -2 0
５−３１ 資 料 ５ − ９ 緩和設 備 の 冗長 性 の 影響評 価 の 際 に 仮 定 し た 系 統 の 待機状態 1 2 3 4 56 7 8 9 10 11 12 13 14 1 5 16 17 18 19 2 0 21 22 23 24 25 26 2 7 28 29 30 31 32 33 3 4 35 36 37 38 3 9 40 41 42 43 44 45 4 6 47 48 49 50 5 1 52 53 54 55 56 57 5 8 59 60 61 62 63 64 6 5 66 67 68 69 7 0 71 72 73 74 75 76 7 7 78 79 80 81 82 83 8 4 85 86 87 88 S PC V ・R P V 開 放 C R D 点 検 C R D 点 検 ・機 能試 験 R P V 復 旧 ・漏 洩 テ ス ト 起 動 試 験 ・起 動準 備 燃料 移 動 L P R M 取 替 全 燃 料装 荷 P C V 復 旧 ・漏 洩 テ ス ト A -水路 点 検 C -水路 点 検 B -水 路 点 検 ウ ェ ル 満 水 通 常水 位 通常 水 位 代 替 除 熱 5 .4 h R H R -A ：残留 熱 除 去 A 系 R C S -A ：炉 心 ス プ レ イ A 系 P C V ：原 子 炉格 納 容 器 ：崩 壊熱 除 去 に 用 い て い る 系 統 R H R -B ：残留 熱 除 去 B 系 R C S -B ：炉 心 ス プ レ イ B 系 R P V ：原 子 炉圧 力 容 器 ：待 機 中 の 系 統 C U W ：原子 炉 浄化 系 C W T ：復 水輸 送 系 L P R M ：局 部 出力 領 域 モ ニ タ ：緩 和設 備 の 冗 長 性 の 影 響 を 評 価 F P C ：燃 料 プ ー ル 冷 却 系 D /G -A ：非 常 用 デ ィ ー ゼ ル 発電 機 A 系 C R D ：制 御 棒駆 動 機 構 す る 際 に 待機除 外 とし た 系 統 L P C I ：低圧 注 水 系 D /G -B ：非常 用 デ ィ ー ゼ ル 発 電 機 B 系 項 目 定 検日 数 プ ラ ン ト 状 態 A B -1 B -2 B -3 C D R H R -B ク リ テ ィ カ ル 工 程 海水 系 点 検 代表 水 位 崩 壊 熱 除 去 系 R H R -A R H R -B C U W F P C R H R -A − − − − 補 給 水 注 水 L P C I( R H R -A ) L P C I( R H R -B ) R C S -A R C S -B 電 源 D /G -A D /G -B 時間 余 裕 6. 3h 39 0h 3 40 h 38 h 40 h C W T -A C W T -B C W T -C 120 h
５−３２ 資 料 ５ − 10 現行原子炉施設保安規 定 の 範囲 内 で 待機設 備 の 冗長 性 が 最 小 となっ た 場 合 の 評価結果 （ 起 因 事 象 の 発 生 頻 度 は ， 平 成 2 3 年 ３ 月 ま で の 運 転 実 績 に 基 づ き 算 出 し た 値 を 使 用 。 ） S A B -1 B -2 B -3 C D 全 体 炉心 損傷 頻度 （/定 期検 査） プラン ト 状 態 ベ ー ス ケ ー ス 感 度 解 析 1 × 10 -9 1 × 10 -1 0 1 × 10 -1 1 1 × 10 -1 2 1 × 10 -1 3 1 × 10 -1 4 1 × 10 -1 5 1 × 10 -1 6 1 × 10 -1 7 1 × 10 -1 8 1 × 10 -1 9 1 × 10 -2 0
５−３３ 別 添 資 料 ５ 確 率 論 的 安 全 評 価 ５ ． １ プ ラ ン ト 運 転 時 レ ベ ル １ Ｐ Ｓ Ａ 評 価 手 法 レ ベ ル １ Ｐ Ｓ Ａ の 評 価 手 法 は ，社 団 法 人 日 本 原 子 力 学 会 が 発 行 し た「 原 子 力 発 電 所 の 出 力 運 転 状 態 を 対 象 と し た 確 率 論 的 安 全 評 価 に 関 す る 実 施 基 準 :２ ０ ０ ８（ レ ベ ル １ Ｐ Ｓ Ａ 編 ）（ Ａ Ｅ Ｓ Ｊ − Ｓ Ｃ − Ｐ ０ ０ ８ :２ ０ ０ ８ ）」に 基 づ い て い る。 本 原 子 炉 施 設 の レ ベ ル １ Ｐ Ｓ Ａ 評 価 手 法 で は ま ず ， 原 子 炉 を 異 常 な 状 態 に す る 起 因 事 象 の 選 定 を 行 い ， 原 子 炉 を 安 全 に 停 止 す る た め の 成 功 基 準 を 決 定 し ， 事 象 の 進 展 を 考 慮 し て イ ベ ン ト ツ リ ー を 作 成 し た 。 イ ベ ン ト ツ リ ー の 各 要 素 （ 以 下 ，「 ヘ デ ィ ン グ1」 と い う 。） に 対 し て フ ォ ー ル ト ツ リ ー2等 に よ り シ ス テ ム を モ デ ル 化 し ， 従 属 故 障 お よ び 人 間 信 頼 性の 解 析 を 行 う と と も に 必 要 な デ ー タ ベ ー ス を 作 成 し た 後 ，事 象 シ ー ケ ン ス を 定 量 化 し て 炉 心 損 傷 頻 度 を 評 価 し た 。 以 下 に 評 価 手 法 の 各 々 に つ い て 示 す 。 （ 別 添 資 料（ 図 ）５ ．１ − １「 プ ラ ン ト 運 転 時 の レ ベ ル １ Ｐ Ｓ Ａ の 作 業 フ ロ ー 」 参 照 ） Ⅰ ． 起 因 事 象 の 選 定 と 成 功 基 準 の 設 定 （ １ ） 起 因 事 象 の 選 定 起 因 事 象 は ， 原 子 炉 施 設 の 通 常 運 転 を 阻 害 し ， 工 学 的 安 全 施 設 等 の 作 動 が 必 要 と な る 故 障 ま た は 運 転 員 の 誤 操 作 に 起 因 す る 外 乱 と し て 定 義 さ れ る 。 本 Ｐ Ｓ Ａ の 対 象 と し て い る 通 常 運 転 中 の 起 因 事 象 は ，過 渡 変 化 と 原 子 炉 冷 却 材 喪 失 （ Ｌ Ｏ Ｃ Ａ ） 事 象 で 考 え る こ と が で き る 。 過 渡 変 化 に つ い て は ， 外 部 電 源 の 有 無 ， 復 水 ・ 給 水 系 の 使 用 可 能 性 等 を 勘 案 し ， 種 々 の 事 象 を 同 一 の イ ベ ン ト ツ リ ー で 扱 え る か ど う か と い う 観 点 か ら 分 類 を 行 っ た 。 ま た ， こ れ ら の 過 渡 変 化 に 比 べ て 原 子 炉 に 与 え る 影 響 は 緩 や か で あ る が ， 外 乱 に 発 展 す る 可 能 性 が 潜 在 し て い る 事 象 と し て ， 手 動 停 止 と 電 源 系 な ど の サ ポ ー ト 系 の 故 障 に 起 因 す る 事 象 が 考 え ら れ る 。 こ の た め ， 評 価 で は こ れ ら の 事 象 に つ い て も 起 因 事 象 と し て 考 慮 し た 。 こ こ で ， サ ポ ー ト 系 の 故 障 に 起 因 す る 事 象 に つ い て は ， 本 原 子 炉 施 設 の 構 成 お よ び 特 性 を 考 慮 し ， 本 原 子 炉 施 設 へ の 影 響 が 大 き い 事 象 を 選 定 し た 。 原 子 炉 冷 却 材 喪 失 （ Ｌ Ｏ Ｃ Ａ ） 事 象 に つ い て は ， 成 功 基 準 の 観 点 か ら 大 ， 中 ， 小 Ｌ Ｏ Ｃ Ａ に 分 類 し た 。 1 イ ベ ン ト ツ リ ー に お い て 事 象 シ ー ケ ン ス を 定 義 す る た め に 分 岐 を 仮 定 す る 事 象 。 2 頂 上 事 項 に つ い て ， 論 理 記 号 を 使 用 し て ， そ の 発 生 の 経 過 を 遡 っ て 樹 形 状 に 展 開 し た 図 式 。
５−３４ （別添資料（表）５．１−１「プラント運転時の起因事象の分類と発生頻度」参照） （ ２ ） 成 功 基 準 の 設 定 成 功 基 準 と は ，原 子 炉 施 設 が 異 常 な 状 態 と な っ た 際 に ，原 子 炉 施 設 を 安 全 に 停 止 す る た め に 必 要 な 安 全 機 能 ，あ る い は 安 全 機 能 の 組 合 せ を い う 。原 子 炉 施 設 の 安 全 停 止 に 関 わ る 安 全 機 能 は 以 下 の ３ つ の 機 能 で あ る 。 （ 別 添 資 料 （ 表 ） ５ ． １ − ２ 「 プ ラ ン ト 運 転 時 の 成 功 基 準 の ま と め 」 参 照 ） ① 原 子 炉 未 臨 界 ② 炉 心 冷 却 （ 炉 水 位 の 維 持 ） ③ 原 子 炉 格 納 容 器 か ら の 崩 壊 熱 除 去 本 評 価 で は ， 本 原 子 炉 施 設 の 構 成 ・ 特 性 や ， 先 行 Ｐ Ｓ Ａ ， あ る い は 安 全 解 析 等 に 基 づ き ，そ れ ぞ れ の 安 全 機 能 に 対 し ，最 低 限 必 要 な 系 統 構 成・作 動 機 器 台 数 を 成 功 基 準 と し て 設 定 し た 。 こ れ ら の 決 定 に あ た っ て は ，必 要 に 応 じ て 熱 水 力 解 析 コ ー ド 等 を 用 い た 成 功 基 準 解 析 を 実 施 し た 。解 析 結 果 に 対 す る 判 断 基 準 は ，現 行 の 安 全 評 価 と 同 程 度 の 保 守 性 を 有 し て い る 。例 え ば ，燃 料 被 覆 管 温 度 に 関 し て は 1,200℃ 以 下 を １ つ の め や す と し て 成 功 基 準 を 設 定 し た 。（ 燃 料 被 覆 管 温 度 1,200℃ 以 下 は ，「 軽 水 型 動 力 炉 の 非 常 用 炉 心 冷 却 系 の 性 能 評 価 指 針 」の 基 準 の 一 部 で あ る 。） Ⅱ ． イ ベ ン ト ツ リ ー の 作 成 イ ベ ン ト ツ リ ー は ， 各 起 因 事 象 が 発 生 し た 時 に ， 原 子 炉 の 安 全 を 確 保 す る た め 必 要 な 安 全 機 能 の 成 功 ま た は 失 敗 の 組 合 せ に よ っ て 事 象 の 進 展 を 表 わ す 評 価 手 法 で あ る 。 イ ベ ン ト ツ リ ー の 作 成 に あ た っ て は ， 各 起 因 事 象 に 対 す る 本 原 子 炉 施 設 の 応 答 を 設 置 許 可 解 析 ， 成 功 基 準 解 析 お よ び 設 計 デ ー タ 等 を 基 に 検 討 し た 。 （ 別 添 資 料 （ 図 ） ５ ． １ − ２ 「 イ ベ ン ト ツ リ ー 解 析 の 流 れ 」 参 照 ） イ ベ ン ト ツ リ ー の 構 造 に は ，小 イ ベ ン ト ツ リ ー ／ 大 フ ォ ー ル ト ツ リ ー の 手 法 を 用 い ， 系 統 従 属 性 や ， 機 器 間 従 属 性 を 適 切 に 考 慮 し て ， 本 原 子 炉 施 設 の 構 成 ・ 特 性 に 対 応 し た ヘ デ ィ ン グ と ツ リ ー の 構 築 を 行 っ た 。 （ 別 添 資 料 （ 図 ） ５ ． １ − ３ 「 プ ラ ン ト 運 転 時 の イ ベ ン ト ツ リ ー の 例 」 参 照 ） Ⅲ ． シ ス テ ム の モ デ ル 化 イ ベ ン ト ツ リ ー の 定 量 化 に は ， 各 ヘ デ ィ ン グ に 対 し て ， 対 象 と な る シ ス テ ム の 信 頼 性 解 析 を 行 い シ ス テ ム レ ベ ル の 非 信 頼 度 を 得 る た め に ， フ ォ ー ル ト ツ リ ー 手 法 に よ り シ ス テ ム の モ デ ル 化 を 行 っ た 。
