日本ピスコ配管用機器（チューブシリーズ）

(1)

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

634

価格表チューブ受注生産品技術資料チューブリール

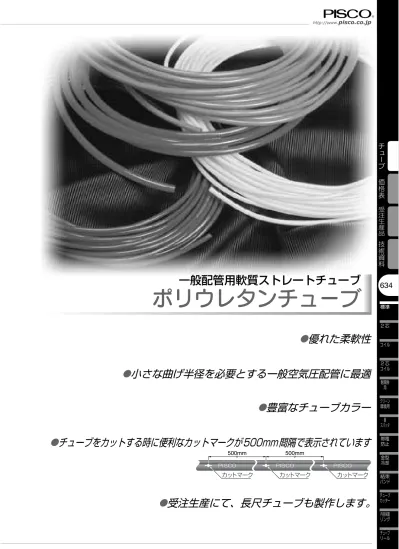

一般配管用軟質ストレートチューブ

ポリウレタンチューブ

● _{優れた柔軟性}

● _{豊富なチューブカラー}

● _{小さな曲げ半径を必要とする一般空気圧配管に最適}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

500mm 500mm カットマークカットマークカットマーク

● _{受注生産にて、長尺チューブも製作します。}

(2)

635

標準

ポリウレタンチューブ

継手チューブ手動弁制御機器

■ 注文形式（例）

0640

UB

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 50 100 全長 (m) 20 50 100 ※ . 全長 50m はミリサイズのみです。 ※ . UB01810、UB1611 は標準全長 20m のみです。 ■ミリサイズ記号 01810 0320 0425(5/32) 0640 0850(5/16) 1065 1280 1611(5/8) 外径 (mm) ø1.8 ø3 ø4 ø6 ø8 ø10 ø12 ø16 内径 (mm) ø1 ø2 ø2.5 ø4 ø5 ø6.5 ø8 ø11 ■インチサイズ記号 1/8 3/16 1/4 3/8 1/2 外径 (mm) ø3.18 ø4.76 ø6.35 ø9.53 ø12.7 内径 (mm) ø2 ø2.99 ø4.15 ø5.99 ø8.5 ポリウレタンチューブ ① チューブサイズ ③ チューブカラー ② チューブ全長

B

③ . チューブカラー

記号 B R O YB Y G Bu CB C W カラー黒赤橙黄土黄緑青透明青透明乳白 ※ . インチサイズの 1/8、3/16、1/4、3/8、1/2 の標準カラーは黒と橙のみです。 ※ . 50m は黒のみです。 ■サイズ別長尺対応表

■ 受注生産対応品について

形式リール巻き (m／巻 ) 束巻き ( 小 ) (m／巻 ) 束巻き ( 大 ) ※ 2 (m／巻 ) ミリサイズインチサイズ UB0320 UB1/8 300 300 − UB0425 UB5/32, UB3/16 300 300 − UB0640 UB1/4 300 300 − UB0850 UB5/16 200 200 500 UB1065 UB3/8 150 150 300 UB1280 UB1/2 100 100 200 UB1611 UB5/8 50 50 100 ※ 1. 長尺チューブの製作は、500m 以上からの対応となります。 ※ 2. 束巻き ( 大 ) の包装は、ラッピングのパレット出荷対応となります。また、送料が別途かかります。送料につきましては、最寄りの営業所へお問い合わせください。

(3)

636 ■ 仕様

使用流体空気、水 ( 条件有※ 1 ∼※ 3) 最高使用圧力(20ºC 65%RH時) 0.8MPa(※ 4) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ 1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水使用される際は、インサートリングを必ず使用してください。 ※ 4. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。また、チューブが揺動および屈曲などの可動部にある場合、分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。警告

■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度#

個別注意事項

ご使用の前に必ずお読みください。安全上のご注意、掲載製品の共通注意事項については、P.23 ∼ P.27、チューブの共通注意事項については P.611 ∼ P.612 をご確認ください。

(4)

637

標準

ポリウレタンチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) B 黒 R 赤 O 橙 YB 黄土 Y 黄 G 緑 Bu 青 CB 透明青 C 透明 W 乳白 UB01810-□ - □ 1.8 1 20 4 6 2 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB0320-□ - □ 3 2 20･50･100 8 12 7 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB0425(5/32)-□-□ 4 2.5 20･50･100 10 15 9 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB0640-□ - □ 6 4 20･50･100 15 23 19 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB0850(5/16)-□-□ 8 5 20･50･100 15 23 36 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB1065-□ - □ 10 6.5 20･50･100 20 30 54 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB1280-□ - □ 12 8 20･50･100 30 45 74 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB1611(5/8)-□-□ 16 11 20 60 90 128 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UB1/8-□ - □ 3.18 2 20 ･ 100 8 12 7 ○ - ○ - - - -UB3/16-□ - □ 4.76 2.99 20 ･ 100 15 23 13 ○ - ○ - - - -UB1/4-□ - □ 6.35 4.15 20 ･ 100 15 23 22 ○ - ○ - - - -UB3/8-□ - □ 9.53 5.99 20 ･ 100 20 30 53 ○ - ○ - - - -UB1/2-□ - □ 12.7 8.5 20 ･ 100 30 45 85 ○ - ○ - - - -※ . 形式内の左側の□には標準全長を、末尾の□にはチューブカラーをそれぞれご記入ください。 ※ .50m は黒のみです。

ポリウレタンチューブ

5"

￥

P.763

(5)

638 空気配管用軟質ストレートチューブ

空気専用ポリウレタンチューブ

● _{従来のポリウレタンチューブ (UB) に比べ 20％以上のコストダウン}

● _{柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適}

● _{優れた機械的強度、耐油性}

● _{チューブカラーは黒とクリアブルーの 2 色}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

(6)

639

標準

空気専用ポリウレタンチューブ

■ 注文形式（例）

0640

UBT

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 50 100 全長 (m) 20 50 100 記号 0320 0425 0640 0850 1065 1280 外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2 ø2.5 ø4 ø5 ø6.5 ø8 空気専用ポリウレタンチューブ ① チューブサイズ ③ チューブカラー ② チューブ全長

B

③ . チューブカラー

記号 B CB カラー黒透明青

(7)

640 ■ 仕様

使用流体空気最高使用圧力(20ºC 65%RH時) 0.8MPa(※ ) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ . 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。また、チューブが揺動および屈曲などの可動部にある場合、分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。警告

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

(8)

641

標準

空気専用ポリウレタンチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) B 黒 CB 透明青 UBT0320-□ - □ 3 2 20･50･100 8 12 7 ○ ○ UBT0425-□ - □ 4 2.5 20･50･100 10 15 9 ○ ○ UBT0640-□ - □ 6 4 20･50･100 15 23 19 ○ ○ UBT0850-□ - □ 8 5 20･50･100 15 23 36 ○ ○ UBT1065-□ - □ 10 6.5 20･50･100 20 30 54 ○ ○ UBT1280-□ - □ 12 8 20･50･100 30 45 74 ○ ○ ※ . 形式内の左側の□には標準全長を、末尾の□にはチューブカラーをそれぞれご記入ください。

空気専用ポリウレタンチューブ

5"4

￥

P.763

(9)

642 ケーブル・ホース保護、案内装置収納用ストレートチューブ

スリップポリウレタンチューブ

● _{チューブ材料の摩擦係数が低く、ケーブル・ホース保護、案内装置内での}

削れ、破損を未然に防止

● _{柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適}

● _{摩擦係数はポリウレタンチューブ (UB) の 1/3}

● _{チューブカラーが豊富}

おもりフイルム状にしたチューブ材料フィルム状にしたチューブ材料の上でおもりを滑らせる実験 ( 右図参照 ) の結果、摩擦係数は UB の 1/3 になりました。

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

(10)

643

標準

スリップポリウレタンチューブ

■ 注文形式（例）

0640

UBS

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 100 全長 (m) 20 100 記号 0425 0640 0850 1065 1280 外径 (mm) ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2.5 ø4 ø5 ø6.5 ø8 スリップポリウレタンチューブ ① チューブサイズ ③ チューブカラー ② チューブ全長

B

③ . チューブカラー

記号 B Y G Bu W カラー黒黄緑青乳白

(11)

644 ■ 仕様

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

注意

1. チューブの特性上、時間経過に伴いチューブ成分 ( スリップ材 ) がチューブ表面 ( 内外径 ) に粉状に浮き出てきますので、ご使用の際はご確認ください。

■ 関連商品

プラレールチェーンシリーズ………(3. 駆動用関連機器 P.298)

■ FA 機器のケーブルやホースを保護・案内します。

(12)

645

標準

スリップポリウレタンチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) B 黒 Y 黄 G 緑 Bu 青 W 乳白 UBS0425-□ - □ 4 2.5 20・100 10 15 9 ○ ○ ○ ○ ○ UBS0640-□ - □ 6 4 20・100 15 23 19 ○ ○ ○ ○ ○ UBS0850-□ - □ 8 5 20・100 15 23 36 ○ ○ ○ ○ ○ UBS1065-□ - □ 10 6.5 20・100 20 30 54 ○ ○ ○ ○ ○ UBS1280-□ - □ 12 8 20・100 30 45 74 ○ ○ ○ ○ ○ ※ . 形式内の左側の□には標準全長を、末尾の□にはチューブカラーをそれぞれご記入ください。

スリップポリウレタンチューブ

5"3

￥

P.764

(13)

646 一般配管用硬質ストレートチューブ

ナイロンチューブ

● _{優れた耐圧性、耐摩耗性、耐候性、耐寒性}

● _{NB チューブのカラーバリエーションが全 12 色に増えました}

NA チューブのカラーバリエーションは全 9 色を用意

● _{屈曲疲労に強く長時間安定して使用可能}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

● _{受注生産にて、長尺チューブも製作します。}

(14)

647

標準

ナイロンチューブ

■ 注文形式（例）

0640

NA

20 ② . チューブサイズ ( 外径×内径 )

③ . チューブ全長

記号 20 100 全長 (m) 20 100 ※ . NA1613(5/8) は標準全長 20m のみです。ミリサイズインチサイズ記号 0425(5/32) 0640 0860(5/16) 1075 1290 1613(5/8) 1/8 3/16 1/4 3/8 1/2 外径 (mm) ø4 ø6 ø8 ø10 ø12 ø16 ø3.18 ø4.76 ø6.35 ø9.53 ø12.7 内径 (mm) ø2.5 ø4 ø6 ø7.5 ø9 ø13 ø2 ø2.99 ø4.57 ø6.99 ø9.56 ※ . NB には 1613 の設定はありません。 ① 品名 ② チューブサイズ ④ チューブカラー ③ チューブ全長

B

④ . チューブカラー

記号 B R O YB Y G Bu CB W BR YG P カラー黒赤橙黄土黄緑青透明青乳白茶黄緑桃 N A ミリサイズ ○ ○ ○ ○ ○ ○ ○ ○ ○ インチサイズ ○ ○ NB ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ ※ .NA のインチサイズ：1/8、3/16、1/4、3/8、1/2 の標準カラーは黒と乳白のみです。 ※ . チューブカラー表中の△印の付いた色につきましては、受注生産にて対応いたします。（500m 以上からの対応となります。）

① . 品名

NA：

ナイロンチューブ

NB：

ソフトナイロンチューブ ■サイズ別長尺対応表

■ 受注生産対応品について

形式リール巻き (m／巻 ) 束巻き ( 小 ) (m／巻 ) 束巻き ( 大 ) ※ 2 (m／巻 ) ミリサイズインチサイズ

NA0425, NB0425 NA1/8, NA5/32, NA3/16 500 500 − NA0640, NB0640 NA1/4 500 500 − NA0860, NB0860 NA5/16 200 200 500 NA1075, NB1075 NA3/8 150 150 300 NA1290, NB1290 NA1/2 100 100 300 NA1613, NB1613 NA5/8 50 50 200 ※ 1. 長尺チューブの製作は、500m 以上からの対応となります。 ※ 2. 束巻き ( 大 ) の包装は、ラッピングのパレット出荷対応となります。また、送料が別途かかります。送料につきましては、最寄りの営業所へお問い合わせください。

(15)

648 ■ 仕様

品名 NA NB 使用流体空気、水 ( 条件有※ 1 ∼※ 3) 最高使用圧力(20ºC 65%RH時) 1.5MPa(※ 4) 1.0MPa(※ 4) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ 1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水使用される際は、インサートリングを必ず使用してください。 ※ 4. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。警告

■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# .! .! .! .! .! .! ." ." ." ." ."

個別注意事項

注意

1. チューブの特性上、時間経過に伴いチューブ材質に含まれる添加剤等がチューブ表面にブリードする可能性があります。

(16)

649

標準

ナイロンチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) B 黒 R 赤 O 橙 YB 黄土 Y 黄 G 緑 Bu 青 CB 透明青 W 乳白 NA 0425(5/32)-□-□ 4 2.5 20 ･ 100 10 15 9 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 0640-□ - □ 6 4 20 ･ 100 15 23 17 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 0860(5/16)-□-□ 8 6 20 ･ 100 24 36 23 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 1075-□ - □ 10 7.5 20 ･ 100 30 45 36 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 1290-□ - □ 12 9 20 ･ 100 36 54 52 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 1613(5/8)-□-□ 16 13 20 80 120 70 ○ ○ ○ ○ ○ ○ ○ ○ ○ NA 1/8-□ - □ 3.18 2 20 ･ 100 8 12 5 ○ - - - ○ NA 3/16-□ - □ 4.76 2.99 20 ･ 100 12 18 12 ○ - - - ○ NA 1/4-□ - □ 6.35 4.57 20 ･ 100 18 27 27 ○ - - - ○ NA 3/8-□ - □ 9.53 6.99 20 ･ 100 32 48 35 ○ - - - ○ NA 1/2-□ - □ 12.7 9.56 20 ･ 100 38 57 56 ○ - - - ○ ※ . 形式内の左側の□には標準全長を、末尾の□にはチューブカラーをそれぞれご記入ください。

ナイロンチューブ

.!

￥

P.764 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) B 黒 R 赤 O 橙 YB 黄土 Y 黄 G 緑 Bu 青 CB 透明青 W 乳白 BR 茶 YG 黄緑 P 桃 NB 0425-□ - □ 4 2.5 20 ･ 100 9 14 9 ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ NB 0640-□ - □ 6 4 20 ･ 100 14 21 17 ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ NB 0860-□ - □ 8 6 20 ･ 100 22 34 23 ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ NB 1075-□ - □ 10 7.5 20 ･ 100 28 42 36 ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ NB 1290-□ - □ 12 9 20 ･ 100 34 51 52 ○ ○ △ △ ○ △ ○ ○ ○ △ △ △ ※ . 形式内の左側の□には標準全長を、末尾の□にはチューブカラーをそれぞれご記入ください。

ソフトナイロンチューブ

."

￥

P.764

(17)

650 一般配管用極軟質チューブ

真空用チューブ

● _{優れた柔軟性}

● _{極軟質の為アクチュエータ周り等の揺動部にも対応}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

(18)

651

標準

真空用チューブ

■ 注文形式（例）

0640

NC

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 100 全長 (m) 20 100 記号 0425 0640 0860 1075 1290 外径 (mm) ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2.5 ø4 ø6 ø7.5 ø9 真空用チューブ ① チューブサイズチューブカラー：C( 透明 ) のみ ② チューブ全長

C

(19)

652 ■ 仕様

使用流体空気最高使用圧力(20ºC 65%RH時) NC0425、0640：0.3MPa( ※ ) NC0860、1075、1290：0.2MPa( ※ ) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 50ºC( 不凍 ) ※ . 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。また、ワンタッチ継手に接続して使用する際は必ずインサートリングをご使用ください。チューブ抜けの原因となる可能性があります。警告

■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# .# .# .# .#_.#

個別注意事項

■ 関連商品

インサートリング………P.690

■ チューブ内径の変形を防止する内径保護リングです。

注意

(20)

653

標準

真空用チューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) NC 0425-□ -C 4 2.5 20 ･ 100 8 12 9 NC 0640-□ -C 6 4 20 ･ 100 12 18 17 NC 0860-□ -C 8 6 20 ･ 100 27 41 23 NC 1075-□ -C 10 7.5 20 ･ 100 34 51 36 NC 1290-□ -C 12 9 20 ･ 100 38 57 52 ※ . 形式内の□には標準全長をご記入ください。

極軟質ナイロンチューブ

.#

￥

P.764

(21)

2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

654 一般配管用多芯ストレートチューブ

フラットチューブ

● _{複動の駆動機器等、複数の配管がスッキリ行えます}

● _{優れた柔軟性}

● _{2 芯で黒色の場合、片側のチューブに配管ミスを防ぐ識別ラインが付きます}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

● _{受注生産にて、芯数（3 ∼ 6 芯）}

_{・形状（並列またはピラミッド）}

_{・カラー（10 色）}

をお客様の要望に合わせて製作いたします

49%

の大幅値下げ

最大

Price Down

500mm 500mm カットマークカットマークカットマーク識別ライン

(22)

655

標準 2 芯

フラットチューブ

■ 注文形式（例）

06 UQ

2F

① . チューブサイズ

記号 03 04 06 08 10 12 外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2 ø2.5 ø4 ø5 ø6.5 ø8 フラットチューブ ① チューブサイズ ④ チューブカラー 1 ③ チューブ全長

Bu

20

② 芯数

② . 芯数

記号 2F 3F ※ 4F ※ 5F ※ 6F ※ 芯数 2芯 3芯 4芯 5芯 6芯 ※ . 同径サイズの 3 芯∼ 6 芯を受注生産にて対応いたします。

③ . チューブ全長

記号 20 100 全長 (m) 20 100 ※ . 標準全長以外の長さにも受注生産にて対応いたします。詳細につきましては、下記「受注生産対応品について」を参照ください。 ⑤ チューブカラー 2

B

■受注生産にて可能なチューブサイズと芯数によるフラットチューブ製作最大長さ

④ . チューブカラー 1

記号 B R O YB Y G Bu CB C W チューブカラー黒赤橙黄土黄緑青透明青透明乳白

⑤ . チューブカラー 2

記号 B R O YB Y G Bu CB C W チューブカラー黒赤橙黄土黄緑青透明青透明乳白 ※ . チューブカラー 1、2 共に黒以外の色の組合せにつきましては、受注生産にて対応いたします。

■ 受注生産対応品について

（単位：m）チューブ外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 芯数 3 100 100 100 100 80 65 4 100 100 100 75 60 50 5 100 100 80 60 50 40 6 100 100 65 50 40 30 チューブカラー 1 2

(23)

2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

656 ■ 仕様

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

ご使用の前に必ずお読みください。安全上のご注意、掲載製品の共通注意事項については、P.23 ∼ P.27、チューブの共通注意事項については P.611 ∼ P.612 をご確認ください。 ■受注生産にて製作可能な芯数とフラット形状同径チューブの場合・並列の場合：3 芯∼ 6 芯 3芯 4芯 5芯 6芯・ピラミッドの場合：3 芯、5 芯、6 芯（特注対応） 3芯 5芯 6芯違径チューブの場合（特注対応）・2 芯、3 芯のみ（並びは並列のみ） 2芯 3芯

(24)

657

標準 2 芯

フラットチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 芯数最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) UQ03-2F-□ - - 3 2 20・100 2 8 12 14 UQ04-2F-□ - - 4 2.5 20・100 2 10 15 18 UQ06-2F-□ - - 6 4 20・100 2 15 23 38 UQ08-2F-□ - - 8 5 20・100 2 15 23 72 UQ10-2F-□ - - 10 6.5 20・100 2 20 30 108 UQ12-2F-□ - - 12 8 20・100 2 30 45 148 ※ . 注文形式内の□にはチューブ全長を、・にはチューブカラーの記号をそれぞれご記入ください。また、黒以外の色につきましては、受注生産にて対応いたします。 ※ . 上記以外のチューブ長にも受注生産にて対応たします。 ※ .3 芯以上（3 芯∼ 6 芯）のフラットにも受注生産にて対応いたします。

フラットチューブ

51 ￥

P.765

(25)

コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

658 一般配管用コイリングチューブ

コイリングチューブ

● _{一般配管用コイリングチューブ}

● _{機器の可動部に省スペースで配管でき、継手に無理がかかりません}

● _{エアーガン、エアードライバー等に最適}

● _{柔軟性に優れたウレタンと復元力に優れたナイロンを用意}

(26)

659

標準 2 芯コイル

コイリングチューブ

■ 注文形式（例）

06 UL

② . チューブサイズ ( 外径 )

記号 03 04 06 08 10 12 外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 ※ . チューブ外径φ 3mm は UL( ウレタン系コイリングチューブ ) のみです。 ① 品名 ② チューブサイズ ④ チューブカラー

B

10

③ 使用チューブ全長

① . 品名

UL：

ウレタン系コイリングチューブ

NL：

ナイロン系コイリングチューブ

③ . 使用チューブ全長

記号 1 2 3 5 7( △ ) 10 14( △ ) 20 全長 (m) 1 2 3 5 7 10 14 20 ※ . △印の付いた商品は受注生産品です。 ※ . 使用チューブ全長 1m は UL( ウレタン系コイリングチューブ ) のみです。

④ . チューブカラー

記号 B R O YB Y G Bu CB C W カラー黒赤橙黄土黄緑青透明青透明乳白 UL ○ △ △ △ △ △ △ △ △ △ NL ○ △ △ △ △ △ △ △ − △ ※ . △印は受注生産品です。

(27)

コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

660 ■ 仕様

品名 UL NL 使用流体空気最高使用圧力(20ºC 65%RH時) 0.8MPa(※ 1、※ 2) 1.5MPa(※ 1) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ 1. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。 ※ 2. チューブが揺動および屈曲などの可動部にある場合、分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。警告

■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# ., ., ., ., ., 5,_全て

個別注意事項

(28)

661

標準 2 芯コイル

コイリングチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 単位：mm 形式チューブ外径×内径 øD L A ød UL 03-1-□ 3× 2 210 70 16 UL 03-2-□ 450 150 UL 03-3-□ 700 230 UL 03-5-□ 1200 390 UL 04-2-□ 4× 2.5 360 120 24 UL 04-3-□ 540 180 UL 04-5-□ 1100 350 UL 04-7-□(※) 1500 480 UL 04-10-□ 2100 700 UL 04-14-□(※) 3200 1040 UL 04-20-□ 4400 1450 UL 06-2-□ 6× 4 500 160 30 UL 06-3-□ 700 230 UL 06-5-□ 1300 430 UL 06-7-□(※) 1900 620 UL 06-10-□ 2800 910 UL 06-14-□(※) 3900 1300 UL 06-20-□ 5600 1850 UL 08-3-□ 8× 5 750 250 42 UL 08-5-□ 1200 390 UL 08-7-□(※) 1700 540 UL 08-10-□ 2400 770 UL 08-14-□(※) 3200 1045 UL 08-20-□ 4700 1550 UL 10-5-□ 10× 6.5 1000 330 58 UL 10-7-□(※) 1400 470 UL 10-10-□ 2100 680 UL 10-14-□(※) 3000 970 UL 10-20-□ 4200 1380 UL 12-5-□ 12× 8 1000 310 72 UL 12-7-□(※) 1400 450 UL 12-10-□ 2000 660 UL 12-14-□(※) 2800 920 UL 12-20-□ 4000 1320 ※ . 形式末尾の□にはチューブカラーをご記入ください。 ※ . 形式末尾の ( ※ ) 印の付いた商品は受注生産です。

ウレタン系コイリングチューブ

5,

￥

P.766

￥

P.766

.,

ナイロン系コイリングチューブ

! ,（使用ストローク） $ D 単位：mm 形式チューブ外径×内径 øD L A φ d NL 04-2-□ 4× 2.5 300 100 27 NL 04-3-□ 500 165 NL 04-5-□ 900 280 NL 04-7-□(※) 1200 395 NL 04-10-□ 1800 580 NL 04-14-□(※) 2500 820 NL 04-20-□ 3600 1200 NL 06-2-□ 6× 4 420 140 35 NL 06-3-□ 650 210 NL 06-5-□ 1100 340 NL 06-7-□(※) 1500 480 NL 06-10-□ 2100 680 NL 06-14-□(※) 2900 960 NL 06-20-□ 4200 1400 NL 08-3-□ 8× 6 420 140 62 NL 08-5-□ 700 230 NL 08-7-□(※) 1000 330 NL 08-10-□ 1500 500 NL 08-14-□(※) 2100 700 NL 08-20-□ 3000 1000 NL 10-5-□ 10× 7.5 660 220 85 NL 10-7-□(※) 1000 325 NL 10-10-□ 1400 460 NL 10-14-□(※) 2000 650 NL 10-20-□ 2800 930 NL 12-5-□ 12× 9 600 200 114 NL 12-7-□(※) 900 280 NL 12-10-□ 1300 410 NL 12-14-□(※) 1800 590 NL 12-20-□ 2500 820 ※ . 形式末尾の□にはチューブカラーをご記入ください。 ※ . 形式末尾の ( ※ ) 印の付いた商品は受注生産です。

(29)

2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

662 一般配管用 2 芯コイリングチューブ

ツインコイリングチューブ

● _{一般配管用 2 芯コイリングチューブ}

● _{複数の駆動機器等の配管に最適}

● _{優れた柔軟性}

(30)

663

標準 2 芯コイル 2 芯コイル

ツインコイリングチューブ

■ 注文形式（例）

06 ULF

① . チューブサイズ ( 外径 )

記号 03 04 06 08 10 12 外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 ツインコイリングチューブ ① チューブサイズ ④ チューブカラー R

10 2F

② 使用チューブ全長

② . 使用チューブ全長

記号 1 2.5 5 7 10 全長 (m) 1 2.5 5 7 10

③ . チューブカラー L、④ . チューブカラー R

記号 B R O YB Y G Bu CB C W カラー黒赤橙黄土黄緑青透明青透明乳白

Bu

CB

③ チューブカラー L 芯数：2 芯

(31)

2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

664 ■ 仕様

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

(32)

665

標準 2 芯コイル 2 芯コイル

ツインコイリングチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 単位：mm 形式チューブ外径×内径 øD L A ød ULF 03-2F-1-□ - □ 3× 2 240 80 21 ULF 03-2F-2.5-□ - □ 700 230 ULF 04-2F-1-□ - □ 4× 2.5 270 90 26 ULF 04-2F-2.5-□ - □ 700 230 ULF 04-2F-5-□ - □ 1530 510 ULF 04-2F-7-□ - □ 2200 730 ULF 04-2F-10-□ - □ 3200 1060 ULF 06-2F-1-□ - □ 6× 4 270 90 38 ULF 06-2F-2.5-□ - □ 720 240 ULF 06-2F-5-□ - □ 1600 525 ULF 06-2F-7-□ - □ 2300 750 ULF 06-2F-10-□ - □ 3300 1090 ULF 08-2F-2.5-□ - □ 8× 5 1200 390 42 ULF 08-2F-5-□ - □ 2300 770 ULF 08-2F-7-□ - □ 3200 1045 ULF 08-2F-10-□ - □ 4700 1550 ULF 10-2F-2.5-□ - □ 10× 6.5 1000 330 58 ULF 10-2F-5-□ - □ 2100 680 ULF 10-2F-7-□ - □ 3000 970 ULF 10-2F-10-□ - □ 4200 1380 ULF 12-2F-2.5-□ - □ 12× 8 1000 310 72 ULF 12-2F-5-□ - □ 2000 650 ULF 12-2F-7-□ - □ 2800 980 ULF 12-2F-10-□ - □ 4000 1320 ※ . 形式内の左側の□にはチューブカラー L を末尾の□にはチューブカラー R をそれぞれご記入ください。

ツインコイリングチューブ

5,&

￥

P.767 ! ,（使用ストローク） $ D

(33)

耐腐蝕用クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

666 腐蝕しやすい環境 ( 化学、医療、食品、半導体関連 ) 用ストレートチューブ

フッ素樹脂 (PFA) チューブ

● _{優れた耐薬品性、耐熱性、耐候性}

● _{医療、化学、食品、薬品関係に最適}

化学関係医療関係薬品関係食品関係

● _{高度な内面平滑性、透明性、純粋性}

(34)

667

標準 2 芯コイル 2 芯コイル耐腐蝕用

フッ素樹脂 (PFA) チューブ

■ 仕様

使用流体空気、水 ( 条件有※ 1 ∼※ 3)、薬品等 ( 条件有※ 4) 最高使用圧力(20ºC 65%RH時) 0.9MPa(※ 5) 使用真空圧力 -100kPa 使用温度範囲 -65∼ 260ºC( 不凍 ) ※ 1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用してください。 ※ 4. 薬品に使用する際は、お問い合わせください。 ※ 5. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。警告

■ 注文形式（例）

0640

SFT

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 5 20 50 100 全長 (m) 5 20 50 100 ※ .SFT1613 は全長 100m を選択できません。ミリサイズインチサイズ記号 0420 0425 0640 0860 1075 1080 1290 1210 1613 1/4 3/8 1/2 外径 (mm) ø4 ø6 ø8 ø10 ø12 ø16 ø6.35 ø9.53 ø12.7 内径 (mm) ø2 ø2.5 ø4 ø6 ø7.5 ø8 ø9 ø10 ø13 ø4.57 ø6.99 ø9.56 フッ素樹脂 (PFA) チューブ ① チューブサイズチューブカラー：C( 透明 ) のみ ② チューブ全長

C

(35)

668 ■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# 3&4 3 &4 3&4 3&4 3&4 3&4 3&4 3&4 3&4 3&4 3&4 3&4

個別注意事項

■ 関連商品

インサートリング………P.690

SUS316 継手………P.92

■ 医療、化学、食品、薬品関係に適した SUS316 継手です。

SUS316 締付継手………P.104

■医療、化学、食品、薬品関係に適した SUS316 製締付継手です。

チューブフィッティングケミカルタイプ………P.152

■本体材質に PPS 樹脂を採用したオール樹脂継手です。

チューブフィッティング PP タイプ………P.162

■樹脂材質に PP 樹脂を採用したクリーン環境に適した継手です。

スピードコントローラ PP タイプ………P.420

■樹脂材質に PP 樹脂を採用したクリーン環境に適した速度制御弁です。

スロットルバルブ SUS316………P.472

■医療、化学、食品、薬品関連の速度制御に適したスロットルバルブです。

スロットルバルブ PP タイプ………P.478

■樹脂材質に PP 樹脂を採用したクリーン環境に適したスロットルバルブです。

(36)

669 フッ素樹脂 (PFA) チューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) SFT 0420-□-C 4 2 5･20･50･100 7 10 22 SFT 0425-□-C 4 2.5 5･20･50･100 14 20 18 SFT 0640-□-C 6 4 5･20･50･100 14 20 36 SFT 0860-□-C 8 6 5･20･50･100 27 40 50 SFT 1075-□-C 10 7.5 5･20･50･100 40 60 78 SFT 1080-□-C 10 8 5･20･50･100 50 75 64 SFT 1290-□-C 12 9 5･20･50･100 47 70 112 SFT 1210-□-C 12 10 5･20･50･100 67 100 78 SFT 1613-□-C 16 13 5 ･ 20 ･ 50 94 140 154 SFT1/4-□ -C 6.35 4.57 5･20･50･100 14 20 33 SFT3/8-□ -C 9.53 6.99 5･20･50･100 40 60 71 SFT1/2-□ -C 12.7 9.56 5･20･50･100 47 70 120 ※ . 形式内の□には標準全長をご記入ください。

フッ素樹脂 (PFA) チューブ

3&4

￥

P.768

(37)

670 ■ SFT チューブ特殊寸法表

サイズ肉厚寸法許容差外径内径 3.17× 1.59 0.79 ± 0.1 ±0.05 3.17× 2.18 0.495 ± 0.1 ±0.05 6.35× 3.17 1.59 ± 0.1 ±0.08 6.35× 3.96 1.195 ± 0.1 ±0.08 6.35× 4.35 1 ± 0.1 ±0.08 9.53× 6.35 1.59 ± 0.1 ±0.08 9.53× 7.53 1 ± 0.1 ±0.08 12.7× 9.53 1.585 ± 0.1 ±0.08 12.7× 10.7 1 ± 0.1 ±0.08 19.05× 15.88 1.585 ± 0.1 ±0.08 25.4× 22.26 1.57 ±0.15 ±0.08 サイズ肉厚寸法許容差外径内径 3× 2 0.5 ± 0.1 ±0.08 4× 3 0.5 ± 0.1 ±0.08 5× 4 0.5 ± 0.1 ±0.08 6× 5 0.5 ± 0.1 ±0.08 7× 5 1 ± 0.1 ±0.08 7× 6 0.5 ± 0.1 ±0.08 8× 7 0.5 ± 0.1 ±0.08 9× 8 0.5 ± 0.1 ±0.08 10× 7 1.5 ± 0.1 ±0.08 10× 9 0.5 ± 0.1 ±0.08 ※ . 上記に記載しましたチューブサイズの詳細につきましては、最寄りの営業所へお問い合わせください。サイズ肉厚寸法許容差外径内径 11× 10 0.5 ± 0.1 ±0.05 12× 11 0.5 ± 0.1 ±0.05 13× 10 1.5 ± 0.1 ±0.08 13× 11 1 ± 0.1 ±0.08 13× 12 0.5 ± 0.1 ±0.08 14× 12 1 ± 0.1 ±0.08 16× 14 1 ± 0.1 ±0.08 18× 16 1 ± 0.1 ±0.08 19× 16 1.5 ± 0.1 ±0.08 23× 20 1.5 ±0.15 ±0.08

(38)

671 フッ素樹脂 (PFA) チューブ

■ SFTチューブの耐薬品性

(下記の薬品については使用可能です。(使用温度：100℃ )

■酸酢酸 50％氷酢酸安息香酸ベンゼンスルホン酸クロルスルホン酸クロム酸 50% クエン酸ギ酸息化水素酸 50％塩酸 10％塩酸 35％ふっ化水素酸 30％ふっ化水素酸 70％硝酸 10％硝酸 50％発煙硝酸シュウ酸フェノール 10％フェノール 100％フタール酸リン酸 30％リン酸 85％コハク酸硫酸 50％硫酸 85％硫酸 98％発煙硫酸 ■エーテル・ケトンアセトン 10％アセトン 100％アセトフェノンジメチルフォルムアミドエチルエテール酢酸エチル酸化エチレンエチレングリコールグリセリンメチルセロソルブメチルエチルケトンリン酸トリエチル ■塩基アンモニア水 30％アニリン水酸化バリウム水酸化カルシウムヘキサメチレンジアミン水酸化マグネシウムプロピルアミン炭酸ナトリウム水酸化ナトリウム10％水酸化ナトリウム50％ ■酸化剤二酸化硫黄過酸化水素 30％二酸化塩素 15％二酸化窒素オゾン塩素酸カリ過マンガン酸カリ次亜塩素酸ナトリウム17％ベンゾイルパーオキサイド ■ガス無水アンモニア二酸化炭素水素メタン硫化水素 ■ハロゲン炭化水素塩化アリル四塩化炭素塩化ベンゼンクロロフォルム二塩化エチレン息化エチレンフレオンR-113(冷媒) ■芳香族炭化水素ベンゼンナフタリントルエン

(39)

672 食品機器用ストレートチューブ

ポリアミドチューブ

● _{食品、添加物等の規格基準 (S34 厚生省告示第 370 号 ) 適合}

● _{黄変がきわめて少ないです}

食品関係食品、添加物等の規格基準の分析試験項目ウエザーメーター処理時間と色調の関係ウエザーメーター 63℃ 降雨有り分析試験項目器具及び容器包装規格試験(合成樹脂) 一般規格材質試験カドミウム及び鉛溶出試験重金属過マンガン酸カリウム消費量個別規格(ナイロン) 溶出試験カプロラクタム蒸発残留物 (4%酢酸) 処理時間 (hr) 黄色度 SNTチューブ NAチューブ

● _{受注生産にて、長尺チューブも製作します。}

(40)

673 ポリアミドチューブ

■ 仕様

使用流体空気、水 ( 条件有※ 1 ∼※ 3)、飲料水等 ( 条件有※ 1、※ 3) 最高使用圧力(20ºC 65%RH時) 1.5MPa(※ 4) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ 1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用してください。 ※ 4. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。警告

■ 注文形式（例）

0640

SNT

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 100 全長 (m) 20 100 ※ . SNT1613 の標準全長は 20m のみです。記号 0420 0425 0640 0860 1075 1080 1290 1210 1613 外径 (mm) ø4 ø6 ø8 ø10 ø12 ø16 内径 (mm) ø2 ø2.5 ø4 ø6 ø7.5 ø8 ø9 ø10 ø13 ポリアミドチューブ ① チューブサイズチューブカラー：W( 乳白 ) のみ ② チューブ全長

W

■サイズ別長尺対応表

■ 受注生産対応品について

形式リール巻き (m／巻 ) 束巻き ( 小 ) (m／巻 ) 束巻き ( 大 ) ※ 2 (m／巻 ) SNT0420, SNT0425 500 500 − SNT0640 500 500 − SNT0860 200 200 500 SNT1075, SNT1080 150 150 300 SNT1290, SNT1210 100 100 300 SNT1613 50 50 200 ※ 1. 長尺チューブの製作は、500m 以上からの対応となります。 ※ 2. 束巻き ( 大 ) の包装は、ラッピングのパレット出荷対応となります。また、送料が別途かかります。送料につきましては、最寄りの営業所へお問い合わせください。

(41)

674 ■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4

個別注意事項

注意

■ 関連商品

インサートリング………P.690

SUS316 継手………P.92

■ 医療、化学、食品、薬品関係に適した SUS316 継手です。

SUS316 締付継手………P.104

■医療、化学、食品、薬品関係に適した SUS316 製締付継手です。

チューブフィッティングケミカルタイプ………P.152

チューブフィッティング PP タイプ………P.162

スピードコントローラ PP タイプ………P.420

スロットルバルブ SUS316………P.472

■医療、化学、食品、薬品関連の速度制御に適したスロットルバルブです。

スロットルバルブ PP タイプ………P.478

(42)

675 ポリアミドチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) SNT 0420-□-W 4 2 20 ･ 100 8 12 10 SNT 0425-□-W 4 2.5 20 ･ 100 10 15 8 SNT 0640-□-W 6 4 20 ･ 100 15 23 16 SNT 0860-□-W 8 6 20 ･ 100 24 36 22 SNT 1075-□-W 10 7.5 20 ･ 100 30 45 35 SNT 1080-□-W 10 8 20 ･ 100 40 60 29 SNT 1290-□-W 12 9 20 ･ 100 36 54 50 SNT 1210-□-W 12 10 20 ･ 100 65 98 35 SNT 1613-□-W 16 13 20 80 120 69 ※ . 形式内の□には標準全長をご記入ください。

ポリアミドチューブ

3.4 ￥

P.768

(43)

クリーン環境用耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

676 クリーン環境内配管用ストレートチューブ

フッ素樹脂 (PFA) チューブ

クリーンルーム包装仕様

● _{優れた耐薬品性、耐熱性、耐候性}

● _{広範囲な使用温度範囲}

● _{高度な内面平滑性、透明性、純粋性}

● _{クリーンルーム内 ( クラス 1000) にてエアー清浄、包装}

(44)

677

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用フッ素樹脂 (PFA) チューブ

クリーンルーム包装仕様

■ 仕様

使用流体空気、水 ( 条件有※ 1 ∼※ 3)、薬品等 ( 条件有※ 4) 最高使用圧力(20ºC 65%RH時) 0.9MPa(※ 5) 使用真空圧力 -100kPa 使用温度範囲 -65∼ 260ºC( 不凍 ) ※ 1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用してください。 ※ 4. 薬品に使用する際は、お問い合わせください。 ※ 5. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。警告

■ 注文形式（例）

0640

SFT

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 5 20 全長 (m) 5 20 ミリサイズインチサイズ記号 0420 0425 0640 0860 1075 1080 1290 1210 1/4 3/8 1/2 外径 (mm) ø4 ø6 ø8 ø10 ø12 ø6.35 ø9.53 ø12.7 内径 (mm) ø2 ø2.5 ø4 ø6 ø7.5 ø8 ø9 ø10 ø4.57 ø6.99 ø9.56 フッ素樹脂 (PFA) チューブ ① チューブサイズチューブカラー：C( 透明 ) のみ ② チューブ全長

C

クリーンルーム包装仕様 ※ . C が記入されていないとスタンダードタイプとして扱いますので、ご注意ください。

C

(45)

678 ■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# 3&4 3 &4 3&4 3&4 3&4 3&4 3&4 3&4 3&4 3&4 3&4

個別注意事項

■ 関連商品

チューブフィッティングケミカルタイプ………P.152

チューブフィッティング PP タイプ………P.162

チューブフィッティングクリーンルーム包装仕様………P.178

■クリーン環境内の配管に最適な、ワンタッチ継手です。

チューブフィッティングミニタイプクリーンルーム包装仕様………P.194

■クリーン環境内の配管に最適な、超小型ワンタッチ継手です。

ミニマル継手クリーンルーム包装仕様………P.278

■クリーン環境内の配管に最適な超小型竹の子継手です。

スピードコントローラ PP タイプ………P.420

スピードコントローラクリーンルーム包装仕様………P.430

■クリーン環境内の速度制御に最適な、速度制御弁です。

スロットルバルブ PP タイプ………P.478

スロットルバルブクリーンルーム包装仕様………P.486

(46)

679

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用フッ素樹脂 (PFA) チューブ

クリーンルーム包装仕様

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) SFT 0420-□-CC 4 2 5 ･ 20 7 10 22 SFT 0425-□-CC 4 2.5 5 ･ 20 14 20 18 SFT 0640-□-CC 6 4 5 ･ 20 14 20 36 SFT 0860-□-CC 8 6 5 ･ 20 27 40 50 SFT 1075-□-CC 10 7.5 5 ･ 20 40 60 78 SFT 1080-□-CC 10 8 5 ･ 20 50 75 64 SFT 1290-□-CC 12 9 5 ･ 20 47 70 112 SFT 1210-□-CC 12 10 5 ･ 20 67 100 78 SFT 1/4-□-CC 6.35 4.57 5 ･ 20 14 20 33 SFT 3/8-□-CC 9.53 6.99 5 ･ 20 40 60 71 SFT 1/2-□-CC 12.7 9.56 5 ･ 20 47 70 120 ※ . 形式内の□には標準全長をご記入ください。

フッ素樹脂 (PFA) チューブ

3&4

￥

P.769 #LEAN

(47)

680 クリーン環境内配管用ストレートチューブ

ポリウレタンチューブ

クリーンルーム包装仕様

● _{優れた柔軟性}

● _{クリーンルーム内 ( クラス 1000) にてエアー清浄、包装}

● _{小さな曲げ半径を必要とする空気圧配管に最適}

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

(48)

681

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用ポリウレタンチューブ

クリーンルーム包装仕様

■ 仕様

使用流体空気、水 ( 条件有※ 1 ∼※ 3) 最高使用圧力(20ºC 65%RH時) 0.8MPa(※ 4) 使用真空圧力 -100kPa 使用温度範囲 -15∼ 60ºC( 不凍 ) ※ 1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手二接続して水使用される際は、インサートリングを必ず使用してください。 ※ 4. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。また、チューブが揺動および屈曲などの可動部にある場合、分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。警告

■ 注文形式（例）

0640

UB

20 ① . チューブサイズ ( 外径×内径 )

記号 0425 0640 0850 1065 1280 外径 (mm) ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2.5 ø4 ø5 ø6.5 ø8 ポリウレタンチューブ ① チューブサイズチューブ全長：20m のみ

C

チューブカラー：C( 透明 ) のみクリーンルーム包装仕様 ※ . C が記入されていないとスタンダードタイプとして扱いますので、ご注意ください。

(49)

682 ■ 破壊圧力曲線 ( 参考値 )

個別注意事項

■ 関連商品

チューブフィッティングケミカルタイプ………P.152

チューブフィッティング PP タイプ………P.162

チューブフィッティングクリーンルーム包装仕様………P.178

■クリーン環境内の配管に最適な、ワンタッチ継手です。

チューブフィッティングミニタイプクリーンルーム包装仕様………P.194

■クリーン環境内の配管に最適な、超小型ワンタッチ継手です。

ミニマル継手クリーンルーム包装仕様………P.278

■クリーン環境内の配管に最適な超小型竹の子継手です。

スピードコントローラ PP タイプ………P.420

スピードコントローラクリーンルーム包装仕様………P.430

スロットルバルブ PP タイプ………P.478

スロットルバルブクリーンルーム包装仕様………P.486

(50)

683

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用ポリウレタンチューブ

クリーンルーム包装仕様

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) UB 0425-20-CC 4 2.5 20 10 15 9 UB 0640-20-CC 6 4 20 15 23 19 UB 0850-20-CC 8 5 20 15 23 36 UB 1065-20-CC 10 6.5 20 20 30 54 UB 1280-20-CC 12 8 20 30 45 74

ポリウレタンチューブ

5"

￥

P.769 #LEAN

(51)

耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

684 耐スパッタ用被覆チューブ

スパッタチューブ

● _{難燃性樹脂 (V-0 相当 ) を被覆したポリアミド系チューブ}

※ .UL94 V-0 とは………

米国民間試験機関 ( アメリカ火災保険業者が設立 ) が制定した規格で、

自己消化性材料に対するランク付けを V-0、V-1、V-2、HB に分けた

もので、V-0 は最も厳しいランクです。

耐火花

(52)

685

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ

スパッタチューブ

■ 仕様

使用流体熱媒体油、水 ( 条件有※ 1 ∼※ 3) 空気最高使用圧力(20ºC 65%RH時) 0.7MPa(※ 4) 使用真空圧力 − -100kPa 使用温度範囲 0∼ 90ºC( 不凍 ) ※ 1. 水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。 ※ 2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。 ※ 3. ワンタッチ継手に接続して水、熱媒体油使用される際は、インサートリングを必ず使用してください。 ※ 4. 最高使用圧力は、20ºC 65%RH 時の値です。その他の温度の場合は、破壊圧力曲線から充分余裕のある安全率を見てご使用ください。警告

■ 注文形式（例）

0640

FB

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 100 全長 (m) 20 100 ※ . FB1290 の標準全長は 20m のみです。記号 0425 0640 0860 1075 1290 外径 (mm) ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2.5 ø4 ø6 ø7.5 ø9 被覆外径(mm) ø6 ø8 ø10 ø12 ø14 スパッタチューブ ① チューブサイズ ② チューブ全長 ※ . スパッタチューブのチューブカラーはチューブ：黒、被覆：ダークグレーのみとなります。被覆色にダークグレー以外を希望される場合、スパッタチューブを 500m 以上注文された時に限り特注対応にて下記の色を用意しております。 ●特注対応色：赤、青、緑

(53)

耐スパッタ帯電防止金型冷却結束バンドチューブカッター内径保護リング

686 ■ 破壊圧力曲線 ( 参考値 )

破壊圧力 -0A 使用温度# &" &" &" &" &" &"

個別注意事項

■ 関連商品

インサートリング………P.690

■チューブ内径の変形を防止するチューブ内径保護リングです。

チューブストリッパーカッター………P.686

■被覆カット専用のカッターで、スパッタチューブに最適です。

チューブフィッティングスパッタ………P.214

■難燃性樹脂 (V-0 相当 ) を使用しておりますので、火花の発生する環境に最適です。

チューブフィッティングブラス………P.222

■金属部品に黄銅 ( ニッケルメッキ ) を使用しておりますので、火花の発生する環境に最適です。

スピードコントローラブラス………P.446

■ 本体及び開放リングに黄銅を使用し、高温環境・火花の出る環境での流量制御に適しております。

スロットルバルブブラス………P.492

■ 本体及び開放リングに黄銅を使用し、高温環境・火花の出る環境での流量制御に適しております。

注意

(54)

687

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ

スパッタチューブ

継手チューブ手動弁制御機器価格表ページのご案内です。￥ P.000 形式チューブ外径 (ømm) チューブ内径 (ømm) 被覆外径 (ømm) 被覆厚 (mm) 標準全長 (m) 最小曲げ半径 (mm) 最小取付半径 (mm) 質量 (g/m) FB 0425-□ 4 2.5 6 1 20・100 14 21 33.5 FB 0640-□ 6 4 8 1 20・100 18 27 49 FB 0860-□ 8 6 10 1 20・100 28 42 65 FB 1075-□ 10 7.5 12 1 20・100 36 54 88 FB 1290-20 12 9 14 1 20 40 60 113 ※ . 形式内の□には標準全長をご記入ください。

スパッタチューブ

&"

￥

P.770 2ENEWAL

(55)

688 静電気を嫌う環境内配管用ストレートチューブ

帯電防止チューブ

● _{静電気散逸樹脂を使用}

● _{帯電防止を必要とする製造・組み立てラインに最適}

耐静電気 ●導電率領域の分類表面抵抗率7SQ 帯電防止チューブ

5%

ベース樹脂帯電防止材静電気散逸材シールド材カーボン繊維金属及び粉

● _{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

(56)

689

標準 2 芯コイル 2 芯コイル耐腐蝕用クリーン環境用耐スパッタ帯電防止

帯電防止チューブ

■ 注文形式（例）

0640

UE

20 ① . チューブサイズ ( 外径×内径 )

② . チューブ全長

記号 20 100 全長 (m) 20 100 記号 0320 0425 0640 0850 1065 1280 外径 (mm) ø3 ø4 ø6 ø8 ø10 ø12 内径 (mm) ø2 ø2.5 ø4 ø5 ø6.5 ø8 帯電防止チューブ ① チューブサイズチューブカラー：B( 黒 ) のみ ② チューブ全長

日本ピスコ 配管用機器（チューブシリーズ）

634

一般配管用軟質ストレートチューブ

ポリウレタンチューブ

●

優れた柔軟性

●

豊富なチューブカラー

●

小さな曲げ半径を必要とする一般空気圧配管に最適

●

チューブをカットする時に便利なカットマークが500mm間隔で表示されています

●

受注生産にて、長尺チューブも製作します。

635

ポリウレタンチューブ

■ 注文形式（例）

0640

UB

20

① . チューブサイズ ( 外径×内径 )

② . チューブ全長

B

③ . チューブカラー

■ 受注生産対応品について

636

■ 仕様

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

637

ポリウレタンチューブ

ポリウレタンチューブ

5"

￥

638

空気配管用軟質ストレートチューブ

空気専用ポリウレタンチューブ

●

従来のポリウレタンチューブ (UB) に比べ 20％以上のコストダウン

●

柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適

●

優れた機械的強度、耐油性

●

チューブカラーは黒とクリアブルーの 2 色

●

チューブをカットする時に便利なカットマークが500mm間隔で表示されています

639

空気専用ポリウレタンチューブ

■ 注文形式（例）

0640

UBT

20

① . チューブサイズ ( 外径×内径 )

② . チューブ全長

B

③ . チューブカラー

640

■ 仕様

■ 破壊圧力曲線 ( 参考値 )

個別注意事項

641

空気専用ポリウレタンチューブ

空気専用ポリウレタンチューブ

5"4

￥

642

ケーブル・ホース保護、案内装置収納用ストレートチューブ

スリップポリウレタンチューブ

●

チューブ材料の摩擦係数が低く、ケーブル・ホース保護、案内装置内での

削れ、破損を未然に防止

●

柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適

●

摩擦係数はポリウレタンチューブ (UB) の 1/3

●

チューブカラーが豊富

●

チューブをカットする時に便利なカットマークが500mm間隔で表示されています

日本ピスコ配管用機器（チューブシリーズ）

_{優れた柔軟性}

_{豊富なチューブカラー}

_{小さな曲げ半径を必要とする一般空気圧配管に最適}

_{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

_{受注生産にて、長尺チューブも製作します。}

_{従来のポリウレタンチューブ (UB) に比べ 20％以上のコストダウン}

_{柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適}

_{優れた機械的強度、耐油性}

_{チューブカラーは黒とクリアブルーの 2 色}

_{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

_{チューブ材料の摩擦係数が低く、ケーブル・ホース保護、案内装置内での}

_{柔軟性に優れ、小さな曲げ半径を必要とするコンパクト配管に最適}

_{摩擦係数はポリウレタンチューブ (UB) の 1/3}

_{チューブカラーが豊富}

_{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

注意

_{優れた耐圧性、耐摩耗性、耐候性、耐寒性}

_{NB チューブのカラーバリエーションが全 12 色に増えました}

_{屈曲疲労に強く長時間安定して使用可能}

_{チューブをカットする時に便利なカットマークが500mm間隔で表示されています}

_{受注生産にて、長尺チューブも製作します。}

注意

_{優れた柔軟性}

_{極軟質の為アクチュエータ周り等の揺動部にも対応}
