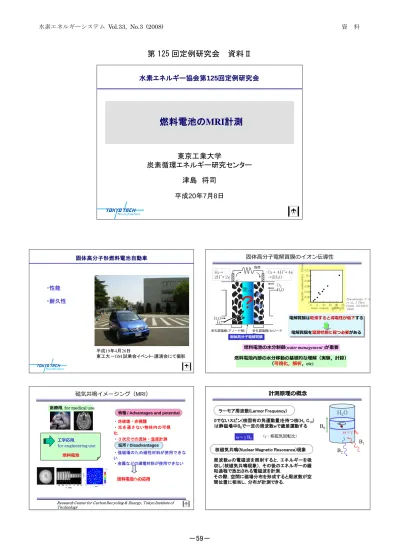

水素エネルギーシステム Vol.33, No.3 (2008) 資 料
第 125 回定例研究会 資料Ⅱ
東京工業大学
炭素循環エネルギー研究センター
津島 将司
平成20年7月8日
水素エネルギー協会第125回定例研究会
燃料電池のMRI計測
固体高分子形燃料電池自動車
・性能
・耐久性
平成19年4月26日 東工大-GM 試乗会イベント・講演会にて撮影Research Center for Carbon Recycling & Energy, Tokyo Institute of Technology
医療用, for medical use
工学応用, for engineering use
燃料電池
特徴 / Advantages and potential ・非破壊・非侵襲 ・光を通さない物体内の可視 化 ・3次元での流体・温度計測 短所 / Disadvantages ・強磁場のため磁性材料が使用できな い ・金属などの導電材料が使用できない 燃料電池への応用
磁気共鳴イメージング(MRI)
固体高分子電解質膜のイオン伝導性
電解質膜は乾燥すると導電性が低下する 電解質膜を湿潤状態に保つ必要がある Zawodzinski, T. A. et. al., J. Phys. Chem., 95(1991), 6040. ●● ● ●●● ● ● ● 0 0.02 0.04 0.06 0.08 0.1 0.12 0 5 10 15 20 25 S p e c if ic c o n d uc ti v it y [ S /c m ]water content n [H2O/SO3H]
多孔質電極(カソード 側) 多孔質電極(アノード側) H2 O2 H2O H2O e -負荷 H2→ 2H++2e -O2 + 4H++4e -→2H2O 固体高分子電解質膜
?
H+ 燃料電池の水分制御(water management )が重要 燃料電池内部の水分移動の基礎的な理解(実験,計算) (可視化,解析,etc)計測原理の概念
H
2O
w = g B0B
0 w = g B0 ラーモア周波数(Larmor Frequency) (g: 核磁気回転比) 0でないスピン(核固有の角運動量)を持つ核(H1, C13) は静磁場中B0で一定の周波数wで歳差運動する 周波数wの電磁波を照射すると,エネルギーを吸 収し(核磁気共鳴現象),その後のエネルギーの緩 和過程で放出される電磁波を計測. その際,空間に磁場分布を形成すると周波数が空 間位置に相当し,分布が計測できる.核磁気共鳴(Nuclear Magnetic Resonance)現象
B
1B
2水素エネルギーシステム Vol.33, No.3 (2008) 資 料
仕様:
Unity INOVA 300 SWB
磁場強度
7.05テス
ラ;
測定核種
1H
,
19F;
RFコイル内径 57mm
MRI sampleNMRマイクロイメージング(MRI)システム
Research Center for Carbon Recycling & Energy, Tokyo Institute of Technology
燃料電池計測へ展開
定常発電時の膜内水分布
磁気共鳴イメージング(MRI)により発電時の膜内水分濃度分布計測に成功
(Tsushima, S. et al., Electrochem. Solid-State Lett., vol.7(9), 2004, A269.) Water
content [H2O/SO3-]
6.5
0 Polymer electrolyte membrane (340 mm)
電解質膜水分輸送の解明 電解質膜内における 水分輸送解析手法の開発 膜内で水分濃度分布が生成 0 0.1 0.2 0.3 0.4 0 0.2 0.4 0.6 0.8 1 impedance
Current density [A/cm2 ] V o lt ag e [V ] M RI A B C D
膜の含水過程のMRI計測結果
加湿後,膜が含水していく
加湿前 加湿条件 N2流量; 200 ml/min 水蒸気分圧; 19.9 kPa 露点; 60 oC Research Center for Carbon Recycling & Energy, Tokyo Institute of Technology (0 min) Water content [H2O/SO3] 8 0 Polymer electrolyte membrane (340 mm)18.5 13.5 8.5 3.5
MRI計測用PEFC
5
0
m
m
H2 O2(Air) 電解質膜 集電体電解質膜における水分輸送
H2 O2 H2O H2O e -負荷 H+ ①随伴水 ②反応 生成水 ③拡散 H2→ 2H++2e- O2 + 4H ++4e -→2H2O 電流密度 i ④流入・ 流出 ④流入・ 流出 ④流入・ 流出 ④流入・ 流出 ■50 ℃/RH=85% 0 2 4 6 8 10 0 5 10 15 20 Wa te r co n ten t [H 2 O/S O3 ] Time [min] 0 2 4 6 8 10 0 5 10 15 20 Wa te r co n ten t [H 2 O/S O3 ] Time [min]物質移動(伝達)係数
k=10
-4cm/s
●60℃/RH=100% 0 2 4 6 8 10 0 5 10 15 20 Wa te r co n ten t [H 2 O/S O3 ] Time [min] 0 2 4 6 8 10 0 5 10 15 20 Wa te r co n ten t [H 2 O/S O3 ] Time [min] ▲40 ℃/RH=55%)
(
max s kk
c
c
J
=
Research Center for Carbon Recycling & Energy, Tokyo Institute of Technology
膜の含水量の時間変化と物質移動(伝達)係数の導出
水素エネルギーシステム Vol.33, No.3 (2008) 資 料
実験装置と方法
Research Center for Carbon Recycling & Energy, Tokyo Institute of Technology
MRI system 7.05 T RF coil: φ57 mm 1H observed
MRI
Fuel cell
O
2H
2 実験方法 ・電流値一定で燃料をH2から D2へ切り替え ・電解質膜内H核 D核の 置換過程を計測(150秒毎)D
2 Water content [H2O/SO3-] 6.5 0磁気共鳴イメージング(MRI)の高度化
①温湿度制御MRI(80℃) PEM RH=85% (D.P.76℃) Dry (D.P.=36℃)RH=13%Water content [a.u.]
Conventional MRI (室温, Δ=25mm, d=340mm) ②核ラベリングMRI すべての水 A_加湿水 C_加湿水 供給水素 ③高空間分解能化 発電条件 電流密度I=0.15 A/cm2 セル温度Tc=60 ℃ アノード,カソード相対湿度=84 %RH PEM 0 Concentration 10 of H2O [a.u.] アノード 加湿水 の寄与 カソード 加湿水 の寄与 供給水素 の寄与 全ての水 の寄与
核ラベリングMRI計測結果(両側加湿)
加湿水は直接的には、あまり電解質膜へ吸収されていない
生成水の蒸発を防ぐ役割
Anode Cathode 0 1 2 3 4 5 6 7 8 0 100 200 300 400 500 Position [㎛] S igna l int enc it y [a .u. ] アノード加湿水 カソード加湿水 供給水素 全ての水 H2 O C on c. [a .u .] Position [mm]340
m
m
信号の時間変化, MR Image
0 sec
H
2→ D
2燃料の切り替え
150 sec
300 sec
450 sec
600 sec
D
2供給による電解質膜内のH核とD核の交換を計測
(20 mA/cm2) Signal Intensity High LowResearch Center for Carbon Recycling & Energy, Tokyo Institute of Technology
目的
・
水分子核ラベリングMRI
による発電時における
加湿・生成水
のPEM含水への寄与の分離解析
手法の開発
・
定常状態
における加湿・生成水のPEM含水への寄与の
分離
計測
4 0 MRI 信号強度 [a.u.]H
2O
D
2O
核ラベリングMRI開発の目的
C
at
h
o
de
through-plane 空間分解能:10mm 0A/cm2 0.951V 0.1A/cm2 0.615V 0.2A/cm2 0.482V 0.3A/cm2 0.333V 0.4A/cm2 0.150V High LowA
n
o
de
電解質膜内水分分布のin-situ高分解能計測
計測条件:Aciplex1104(膜厚:117µm) MRI signal Intensity [a.u.] 高空間分解能化により膜厚117mmの 電解質膜における水分濃度分布計測を実現-61-
水素エネルギーシステム Vol.33, No.3 (2008) 資 料
局所スペクトロスコピーMRI(OCV劣化膜)
ア ノ ー ド カ ソ ー ド 信号強度 大 小 A B C D E 2464 2468 2472 2476 2480 2484 2488 Hz A B C D E ア ノ ー ド 側 カ ソ ー ド 側 ピーク位置 -0.005 0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 2300 2500 2700 Frequency shift [Hz] Si gn al in te ns ity [a .u .] AB C D E A C E D B 1H-NMRスペクトル電気化学反応場における核磁気共鳴(NMR)計測
•Electrochemical-NMR (EC-NMR)
•二次電池(リチウムイオン電池)
•めっき
•電気化学応用分野におけるNMR,MRI計測
など,従来,計測不可能であった電気化学反応場におけるそ
の場(in-situ)計測を実現する.
MRIが拓く新たな研究開発とアプリケーション
固体高分子形燃料電池の高性能化へ向けて
Fuel Cell Review, 2-5(2005)
