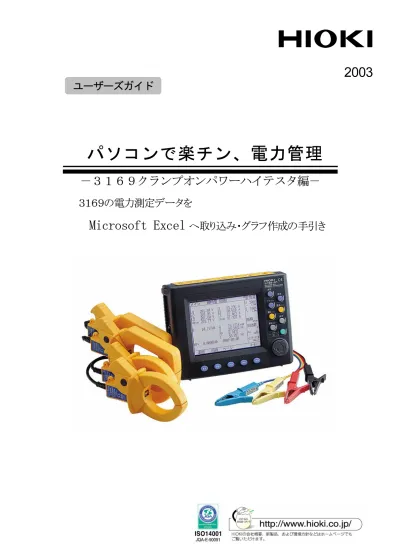

パソコンで楽チン、電力管理
－３１６９クランプオンパワーハイテスタ編－
３１６９の電力測定データを
Microsoft Excel
へ取り込み・グラフ作成の手引き
2003
ユーザーズガイド
Microsoft Excel2000 使用
３１６９のＰＣカードデータをＥｘｃｅｌ
取り込み手順
1. 測定ファイルが書き込まれているＰＣカードを ＰＣカードスロットに挿入します。 2. Microsoft Excel の［ファイル］メニューの［開く］ をクリックすると、［ファイルを開く］ダイアログ ボックスが表示されます。 3. [ファイルの場所 ］ ボックスでＰＣカードが 装着されたドライブ先を選択します。 4. [ファイルの種類 ］ボックスで［ すべてのファ イル(*.*) ］を選択します。 5. データの入ったファイルを選択して、［ 開く ］を クリックします。 ３１６９のデータは、［ 69 meas＊＊．CSV ］という CSV 形式のファイルで保存されています。 ＊ データファイルにあらかじめ名前が設定されている 場合には、［ ファイル名．CSV ］と表示されます。に取り込む操作手順
6. Microsoft Excelのワークシートに ３１６９のデータ が貼り付けられます。 7. セルの幅を適度な幅に変更するとデータが見やすくなります。変更方法を下記に示します。Excel データの保存
＊ＰＣカードに保存された測定データ（ＣＳＶ形式（＊．ＣＳＶ））ファイルを Excel で開き、ＣＳＶ 形式で上書き保存すると、Excel 上での表示桁数で保存されてしまいます。例）Excel で2.04E+02 と３桁で表示した場合、実際のデータは2.0426E+02 と５桁であっても、そのままＣＳＶ 形式で上書き保存すると、下２桁が削除され2.04E+02 と３桁で保存されてしまいます。 ＊Excel で開いたデータは、Excel 形式（.xls）で保存してください。 １.[ファイル]メニューの[名前を付けて保存]をクリックすると、[ファイル名を付けて保存]ダイアログボックスが 表示されます。 ２.[ファイルの種類]ボックスで、 [Microsoft Excelブック(*.xls)]を選択します。 ３.[ファイル名]ボックスで、任意のファイル名 を入力します。
測定されたデータ例
３１６９のデータセーブ項目
測定セーブデータ例２ 測定セーブデータ例１ ＊ ３１６９では、次の測定データをＰＣカードに保存できます。 電圧、電流、有効電力、無効電力、皮相電力、力率、周波数、有効電力量、 無効電力量、デマンド値、高周波レベル・含有率・位相角、ＴＤＨなど指数データの変換手順
指数データの数値変換手順
測定データの見方
（指数表示データの読み取り）
一般的に電力計などで測定された測定値は、指数変換され内部メモリやＦＤ・ＰＣカードにデータ保存されます。 このため、プリンタやパソコンでデータをダイレクトに印字・表示すると下記のように表示されます。 例） 電圧U1 [Ｖ] : 1.05E+02 電流 I1[Ａ] : 2.15E+01 電力P[Ｗ] : 5.96E+04 力率ＰＦ : -9.91E-01 上記の指数表示データを一般数値で表示すると、 電圧Ｕ1 [Ｖ]: 1.05E+02 ＝1.05×102 ＝105 Ｖ 電流Ｉ1[Ａ]: 2.15E+01 ＝2.15×101 ＝21.5 Ａ 電力Ｐ[Ｗ] : 5.96E+04 ＝5.96×104 ＝59.600 Ｗ 力率ＰＦ : -9.91E-01 ＝9.91×10-1 ＝-0.991 となります。 表示されるデータは、次のように表示されています。1.05 E+01
指数部の置数（10 の××乗）を示します。
1．05 は測定値を示します。 指数表示の換算 E+00 ＝100 ＝1 E-01 ＝10-1 ＝0.1 E+01 ＝101 ＝10 E-02 ＝10-2 ＝0.01 E+02 ＝102 ＝100 E-03 ＝10-3 ＝0.001 E+03 ＝103 ＝1,000 1. 一般数値に変換する範囲を指定します。 指数データの入った列またはセルをクリックしたまま、 変換するデータ範囲をドラックし指定します。 指定した範囲は、黒文字反転します。 ＊列番号をクリックすると、列で指定できます。 2. そのままマウスの右ボタンをクリックし、メニューを 開き、［セルの書式設定］をクリックします。 ＊セルの書式設定メニューが表示されます。 3. 表示形式の［分類］から、［標準］をクリックします。 ＊標準を選択すると、データの持つすべての有効数字 が一般数値に変換されます。 ＊その他、［分類］で［数値］を選択すると、表示桁 数等を任意に設定することもできます。 4. [ＯＫ］をクリックします。 指数表示されていたデータが、整数に変換され表示 されます。
不要な表示データを隠す手順
データの編集
1. 隠したい表示の列番号をクリックします。 隣接した列を同時に隠す場合には、マウスでドラッ クして列を指定します。 2. そのまま、マウスの右ボタンをクリックし、 メニューを表示します。 3. メニューの［表示しない(Ｈ)］をクリックします。 隠したい列が非表示となります。 1. 非表示の列の左と右の列のセルをクリック＆ドラ ックし選択します。 2. そのまま、マウスの右ボタンをクリックし、 メニューを表示します。 3. メニューの[再表示(Ｕ)]をクリックします。 隠してあった列が表示されます。 また、非表示の列間にマウスを合わせ、 ［ ］マークを表示させ実行することもできます。隠した表示を戻す手順
編集した測定データをグラフ化 (No.1)
データをグラフ化する手順
Microsoft Excel 2000
によるグラフ作成手順をご紹介
1. 測定データをグラフ作成に必要な項目のみに編集し ます。 -1. 管理に必要な項目：日付、時刻、デマンド値、 電力量 上記以外の測定データは隠します。 2. 画面上部のツールバーから［グラフ作成］アイコンを クリックします。 ＊[グラフウィザード1/4 グラフの種類］が表示され ます。 3. [グラフの種類]から、“縦棒”を選び、［形式］から “集合縦棒”を選びます。 4. [次へ]をクリックします。 ＊[グラフウィザード2/4 グラフの元データ］が表示 されます。 5. グラフ化するデータの範囲を指定します。 ここでは、 データ項目：時刻、電力値、電力量 期間 ：測定開始時刻から1 日分とします。 -1.マウスで、時刻[TIME]の先頭数値セル(例10：30：00） をクリックしたまま、翌日の同時刻までのデータ セルを範囲指定します。 ＊グラフウィザードにグラフが表示されます。 -2.データ範囲の[系列]は、“列”をクリックします。 6. 次に、グラフウィザードの[系列]をクリックします。 系列の設定画面が表示されます。 -1.[系列(Ｓ)]ボックス内の系列1 が選択(文字反転) されていることを確認します。 -2.[名前(Ｎ)]のボックスをクリックします。 -3.ボックスに“デマンド値”と入力します。＊一日のデマンドグラフ(デマンド値、消費電力量)を作成してみます。
編集した測定データをグラフ化 (No.2)
-4.続いて、ボックス内の系列２をクリックします。系列２が選択(文字反転)されます。 -5.[名前]のボックスをクリックします。 -6.ボックスに、“電力量”と入力します。 7. [次へ]をクリックします。 [グラフウィザード3/4 グラフオプション]が表示さ れます。 -1.[グラフとタイトル(Ｔ)]に、“電力管理グラフ”と入 力します。 -2.そのまま、次に[X/項目軸（Ｃ）]をクリックします。 -3.ボックスに、“時刻”と入力します。 -4.そのまま、次に[Y/数値軸（Ｖ）]をクリックします。 -5.ボックスに、“[Ｗ]”と電力単位を入力します。 8. [次へ]をクリックします。 [グラフウィザード4/4 グラフの作成場所]が表示さ れます。 -1.グラフの場所で、[新しいシート]をクリックし、 名前ボックスに“グラフ1”と入力します。 9. [完了]をクリックします。 新しいワークシートに、グラフが表示されます。
グラフ化の手順 (No.3)
10. 電力量の棒グラフ部分をクリックします。 11. そのまま、マウスの右ボタンをクリックします。 ＊メニュー画面が表示されます。 12. [グラフの種類]をクリックします。 ＊[グラフに種類]ウィザードが表示されます。 -1. [標準]メニューの[グラフの種類]から、“折れ線” をクリックします。 [形式]は、“マーカの付いた折れ線グラフ”を選択 します。 13. [ＯＫ]をクリックします。 電力量が折れ線グラフに変更されます。 14. 10.～12.の操作と同様に、折れ線グラフをクリック してメニュー画面を表示します。 -1. [データ系列の書式設定]をクリックします。 ＊[データ系列の書式設定]ウィザードが表示され ます。 -2. [データ系列の書式設定]ウィザードの[軸]をクリ ックします。 ＊軸の設定画面が表示されます。 -3. [使用する軸]から“第2 軸(上/右側)”をクリック します。 15. [ＯＫ]をクリックします。 右側、縦軸に電力量の数値を表示したグラフが表 示されます。グラフ 完成
16. グラフの空白スペース(グラフエリアと表示)を マウスの右ボタンでクリックします。 ＊メニュー画面が表示されます。 17. [グラフオプション]をクリックします。 ＊[グラフオプション]ウィザードが表示されます。 -1. [タイトルとラベル]をクリックします。 -2. [Y/第２数値軸](Ｙ)]をクリックします。 -3. ボックスに、”[Ｗｈ]”と電力量単位を入力します。 18. [ＯＫ]をクリックします。 ＊右縦軸に電力量の単位[Ｗｈ]が表示されます。 19. グラフの[凡例]は、マウスでクリックしたまま適 当な位置に移動します。 20. 軸の単位を表示した数値ラベルをマウスの右ボタ ンでクリックします。 ＊メニュー画面が表示されます。 -1. [軸ラベルの書式設定]をクリックします。 ＊[軸ラベルの書式設定ウィザード]が表示されます。 -2. [配置]をクリックします。 配置の設定画面が表示されます。 -3. [方向]の“文字列”をクリックしながら、水平に 回転させます。 21. [ＯＫ]をクリックします。 単位の軸ラベルが水平に表示されます。 22. その他、項目軸や数値軸をマウスで右クリックして、 [軸の書式設定]で表示形式など各種変更ができます。ＰＣカード使用時の連続測定可能な日数は！
ＰＣカード使用時の連続測定可能な日数
・ 大容量（528MB まで）メモリを効率よく利用可能
・ 測定関係のファイルは 100 個まで、設定ファイルは 10 個まで
・ 大容量カードのオプション化 （9726：128MB 9727：256MB 9728：512MB)
通常測定全項目 ＯＮ， 電力量・デマンド ＯＮ 時 PC カード 64MB 使用 結線 1P2W×4 1P3W×2 3P3W2M×2 3P3W3M,3P4W 3P4W4I データ項目数 160 180 196 118 122 インターバル時間 1 分 22 日 20 日 18 日 31 日 30 日 2 分 45 日 40 日 37 日 62 日 60 日 5 分 114 日 102 日 94 日 156 日 151 日 10 分 229 日 204 日 188 日 313 日 302 日 15 分 344 日 307 日 282 日 366 日 366 日 30 分 366 日 366 日 366 日 366 日 366 日 60 分 366 日 366 日 366 日 366 日 366 日 通常測定全項目 ＯＮ， 電力量・デマンド ＯＮ，高調波全項目 ＯＮ 時 PC カード 64MB 使用 結線 1P2W×4 1P3W×2 3P3W2M×2 3P3W3M,3P4W 3P4W4I データ項目数 4536 4076 5556 3530 3534 インターバル時間：1 分 18 時間 20 時間 15 時間 23 時間 23 時間※このカタログの記載内容は2003年8月25日のものです。 ※本カタログ記載の仕様、価格等はお断りなく改正・訂正することがありますが、ご了承願います。
