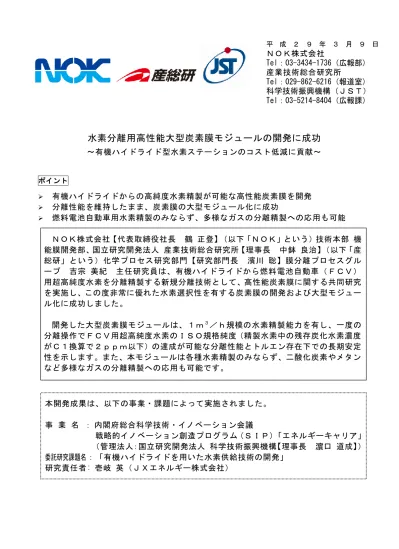

水素分離用高性能大型炭素膜モジュールの開発に成功
～有機ハイドライド型水素ステーションのコスト低減に貢献～ ポイント 有機ハイドライドからの高純度水素精製が可能な高性能炭素膜を開発 分離性能を維持したまま、炭素膜の大型モジュール化に成功 燃料電池自動車用水素精製のみならず、多様なガスの分離精製への応用も可能 ＮＯＫ株式会社【代表取締役社長 鶴 正登】（以下「ＮＯＫ」という）技術本部 機 能膜開発部、国立研究開発法人 産業技術総合研究所【理事長 中鉢 良治】（以下「産 総研」という）化学プロセス研究部門【研究部門長 濱川 聡】膜分離プロセスグル ープ 吉宗 美紀 主任研究員は、有機ハイドライドから燃料電池自動車（ＦＣＶ） 用超高純度水素を分離精製する新規分離技術として、高性能炭素膜に関する共同研究 を実施し、この度非常に優れた水素選択性を有する炭素膜の開発および大型モジュー ル化に成功しました。 開発した大型炭素膜モジュールは、１ｍ３／ｈ規模の水素精製能力を有し、一度の 分離操作でＦＣＶ用超高純度水素のＩＳＯ規格純度（精製水素中の残存炭化水素濃度 がＣ１換算で２ｐｐｍ以下）の達成が可能な分離性能とトルエン存在下での長期安定 性を示します。また、本モジュールは各種水素精製のみならず、二酸化炭素やメタン など多様なガスの分離精製への応用も可能です。 本開発成果は、以下の事業・課題によって実施されました。 事 業 名 ： 内閣府総合科学技術・イノベーション会議 戦略的イノベーション創造プログラム（ＳＩＰ）「エネルギーキャリア」 （管理法人：国立研究開発法人 科学技術振興機構【理事長 濵口 道成】） 委託研究課題名：「有機ハイドライドを用いた水素供給技術の開発」 研究責任者: 壱岐 英（ＪＸエネルギー株式会社）＜開発の社会的背景＞ 現在、ＦＣＶ用水素にかかるコストの約６割が、水素ステーション整備・運営費で あると言われています（経済産業省「水素・燃料電池戦略ロードマップ」）。本研究 では、ＦＣＶの本格普及と水素社会の実現を目指し、コストの低減に向けた水素供給 技術として、有機ハイドライド注１）であるメチルシクロヘキサンをエネルギーキャリア とする有機ハイドライド型水素ステーションの開発を行っています（図１）。その実 用化においては、「高効率、コンパクト、低コスト」な脱水素システムの実現が求め られており、課題の一つとして、メチルシクロヘキサンを脱水素して生成する水素と トルエンの混合物から、ＦＣＶ用水素規格注２）を満足する超高純度水素を精製する技術 の開発が必要となっていました。 従来の精製技術である圧力スイング吸着法（ＰＳＡ法）では、超高純度水素精製に 多大なエネルギーを必要とし、設備規模や起動時間、水素回収率等に課題があります。 これに対して、革新的技術として期待されるのが、省エネ性に優れる膜分離法です。 しかし、水素とトルエンの分離は、既存の有機膜では水素選択性やトルエンへの耐薬 品性が十分ではなく、高性能無機膜の開発が望まれていました。 ＜研究の経緯＞ 本研究では、新規分離技術として無機膜の一種である炭素膜注３）を採用し、ＮＯＫは 産総研と共同で、高性能炭素膜の開発を進めてきました。その結果、一度の分離でＦ ＣＶ用水素規格を達成可能な非常に高い水素選択性（水素／メタン選択性は３，００ ０以上、水素／トルエン選択性は３０万以上）を有する炭素膜の開発に成功しました （図２）。 この高性能炭素膜は、図３に示すように水素だけが選択的に透過できる均質な細孔 を有しています。また、有機ハイドライド型水素ステーションでの運用条件として想 定する９０℃での水素／トルエン混合ガス供給時においても優れた選択性を維持し、 ５００時間以上にわたる安定した分離性能を確認しています。さらに、膜分離システ ム計算の結果、従来精製技術に比べて大幅な省エネ化が実現できる見通しです。また、 パラジウム膜等の既存の水素分離用無機膜と比較すると、この炭素膜は中空糸注４）型で 支持膜が不要の自立膜であるため、膜コストが安く、かつコンパクトな精製装置の実 現が可能です。 続いて、本研究ではこの炭素膜の大型モジュール化を実施しました。一般的に無機 膜の大型モジュール化では、膜性能のばらつきや欠陥（ピンホール）の発生等により、 スケールが大きくなるほど分離性能が低下することが知られており、無機膜の実用化 における大きな課題となっていました。本研究では、炭素膜製造方法の改善、シール 方法の開発、モジュール構造の最適化等に取り組んだ結果、１ｍ３／ｈ規模の水素精製 能力を有する大型炭素膜モジュールを開発することに成功しました（図４）。この大 型モジュールは、図５に示すように、非常に優れた水素分離性能を有しており、スケ ールアップしても欠陥を生じず、炭素膜本来の優れたガス分離性能が維持されていま す。また、ＪＸエネルギー株式会社で実施した実運転条件による水素／トルエン分離 試験で、ＦＣＶ用水素規格を満足する高純度水素を安定的に製造できることを確認し ました。 さらに、本モジュールは各種水素精製のみならず、二酸化炭素回収やメタン濃縮、 ガスの除湿（脱水）など多様なガス（蒸気）の分離精製への応用も可能です。
＜今後の予定＞ 今後、ＮＯＫでは、炭素膜の水素精製能力の向上、中空糸の量産化、さらなる大型モ ジュール化開発を推進し、モジュールの市場展開を目指しています。 ＜参考図＞ 図１ 有機ハイドライド型水素ステーションの概念図 図２ 開発した中空糸炭素膜
製油所
水素ステーション
CH3 CH3 トルエン メチルシクロヘキサン・ 脱水素反応
・ H
2の精製
燃料電池自動車
H
2H
2 炭素膜の適応図３ 炭素膜を用いた水素分離のしくみ 図４ 大型炭素膜モジュールの外観（右は５００ｍＬ容量のペットボトル） 図５ 大型炭素膜モジュールの分離性能 超高純度水素 水素/トルエン 混合ガス 中空糸型分子ふるい炭素膜 トルエン （0.6 nm） 水素 （0.3 nm） 分子の小さい水素が選択的に透過
シンプル・コンパクト・
省エネ分離が可能に
＜用語解説＞ 注１）有機ハイドライド 水素エネルギーキャリアの一種で、メチルシクロヘキサンなどのナフテン化合物 を指す。常温常圧で液体であることが特徴で、水素を化学反応により固定し、貯蔵・ 輸送を行い、利用時に脱水素反応によって水素を取り出して利用する。有機ハイド ライドは体積当たりの水素密度が高く、既存の石油流通インフラの活用が可能な化 学物質であることから、水素の大量貯蔵や長距離輸送・供給に利点を有する。 注２）ＦＣＶ用水素規格 国際規格ＩＳＯ１４６８７－２（２０１２年発行）で制定されているＦＣＶ用水 素燃料の仕様。水素純度（９９．９７％以上）と、１３項目の不純物について許容 濃度が定められており、特に燃料電池に影響の大きい一酸化炭素（０．２ｐｐｍ以 下）、硫黄（０．００４ｐｐｍ以下）、アンモニア（０．１ｐｐｍ以下）、炭化水 素類（Ｃ１換算で２ｐｐｍ以下）等の物質については厳しい規制値が示されている。 有機ハイドライド由来水素においては、メタンとトルエンが主な分離対象であり、 トルエンはＣ７分子であることから、０．２８ｐｐｍ以下を達成する必要がある。 注３）炭素膜 物質の分離が行われる層が炭素あるいは炭化物により形成される分離膜の一種。 その中で、０．３～０．５ｎｍのマイクロ孔を有する分子ふるい炭素膜は、特有の 分子ふるい能によってガス分離膜として優れた分離性能を示すことが知られている。 炭素膜の一般的な製法としては、まず炭素源となる高分子膜を製膜し、乾燥後、必 要に応じて酸化処理等の前処理を加え、窒素ガスなどの不活性雰囲気下において５ ００～１０００℃で炭化させる。 注４）中空糸（膜） 膜の形状の一種で、外径がおよそ直径２ｍｍ以下のストロー状の膜を指す。単位 容積中の膜面積を広く取れるため、高分子膜では家庭用浄水器のフィルター等の水 処理や脱気処理などの分離用途で幅広く使用されている。 ＜お問い合わせ先＞ ＜研究に関すること＞ ＮＯＫ株式会社 経営企画室 広報部 〒105-8585 東京都港区芝大門１－１２－１５ Tel：03-3434-1736 Fax：03-3436-5874 E-mail：ssato@nok.co.jp 産業技術総合研究所 化学プロセス研究部門 膜分離プロセスグループ 主任研究員 吉宗 美紀 〒305-8565 茨城県つくば市東１－１－１ つくば中央第５事業所 Tel：029-861-3245 Fax：029-861-4732 E-mail：m-yoshimune@aist.go.jp
