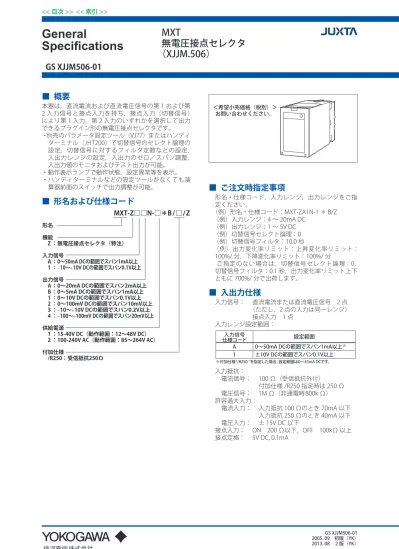

MXT

無電圧接点セレクタ

(XJJM.506)

GS XJJM506-01

<希望小売価格(税別)> お問い合わせください。 GS XJJM506-01 2005. 09 初版(YK) 2013. 08 2 版(YK)

■ 概要

本器は,直流電流および直流電圧信号の第 1 および第 2 入力信号と接点入力を持ち,接点入力(切替信号) により第 1 入力,第 2 入力のいずれかを選択して出力 できるプラグイン形の無電圧接点セレクタです。 ・別売のパラメータ設定ツール(VJ77)またはハンディ ターミナル(JHT200)で切替信号のセレクト論理の 設定,切替信号に対するフィルタ定数などの設定, 入出力レンジの設定,入出力のゼロ/スパン調整, 入出力値のモニタおよびテスト出力が可能。 ・動作表示ランプで動作状態,設定異常等を表示。 ・ハンディターミナルなどの設定ツールがなくても演 算器前面のスイッチで出力調整が可能。

■ 形名および仕様コード

MXT-Z□□N-□*B/□/Z

形名 機能 Z :無電圧接点セレクタ(特注) 入力信号 A :0~50mA DCの範囲でスパン1mA以上 1 :−10~+10V DCの範囲でスパン0.1V以上 出力信号 A :0~20mA DCの範囲でスパン2mA以上 B :0~5mA DCの範囲でスパン1mA以上 1 :0~10V DCの範囲でスパン0.1V以上 2 :0~100mV DCの範囲でスパン10mV以上 3 :−10~+10V DCの範囲でスパン0.2V以上 4 :−100~+100mV DCの範囲でスパン20mV以上 供給電源 1 :15-40V DC(動作範囲:12~48V DC) 2 :100-240V AC(動作範囲:85~264V AC) 付加仕様 /R250:受信抵抗250Ω

■ ご注文時指定事項

形名・仕様コード,入力レンジ,出力レンジをご指 定ください。 (例)形名・仕様コード:MXT-ZA1N-1 * B/Z  (例)入力レンジ:4 〜 20mA DC  (例)出力レンジ:1 〜 5V DC  (例)切替信号セレクト論理:0  (例)切替信号フィルタ:10.0 秒  (例)出力変化率リミット:上昇変化率リミット: 100%/ 分,下降変化率リミット:100%/ 分  ご指定のない場合は,切替信号セレクト論理:0, 切替信号フィルタ:0.1 秒,出力変化率リミット上下 ともに 700%/ 分で出荷します。

■ 入出力仕様

入力信号: 直流電流または直流電圧信号 2 点 (ただし,2 点の入力は同一レンジ) 接点入力 1 点 入力レンジ設定範囲: 入力信号 仕様コード 設定範囲 A 1 0~50mA DCの範囲でスパン1mA以上※ ±10V DCの範囲でスパン0.1V以上 ※付加仕様“/R250 ”を指定した場合,設定範囲は0~35mA DCです。 入力抵抗: 電流信号: 100 Ω(受信抵抗外付) 付加仕様 /R250 指定時は 250 Ω 電圧信号: 1M Ω(非通電時 800k Ω) 許容過大入力: 電流入力: 入力抵抗 100 Ωのとき 70mA 以下 入力抵抗 250 Ωのとき 40mA 以下 電圧入力: ± 15V DC 以下 接点入力: ON 200 Ω以下,OFF 100kΩ 以上 接点定格: 5V DC, 0.1mA

General

Specifications

(2)

2nd Edition 2013.08.30-00 出力信号: 直流電流または直流電圧信号 1 点 アナログ出力レンジ設定範囲: 出力信号 仕様コード 設定範囲 A B 1 2 3 4 0~20mA DCの範囲でスパン2mA以上 0~5mA DCの範囲でスパン1mA以上 0~10V DCの範囲でスパン0.1V以上 0~100mV DCの範囲でスパン10mV以上 ±10V DCの範囲でスパン0.2V以上 ±100mV DCの範囲でスパン20mV以上 アナログ出力許容負荷抵抗: 出力レンジ 許容負荷抵抗 750Ω以下 3000Ω以下 2kΩ以上 10kΩ以上 (100%出力が5Vを超えるもの) 250kΩ以上 10kΩ以上 250kΩ以上 0~20mA DC 0~5mA DC 0~5V DC 0~10V DC 0~100mV DC −10~+10V DC −100~+100mV DC 入力調整範囲:スパンの± 1%以上(ゼロ/スパン共) 出力調整範囲:スパンの± 5%以上(ゼロ/スパン共)

■ 基準性能

精度定格: スパンの± 0.1% 出力レンジが 0 〜 XmA の場合 0.5%未 満は精度保証範囲外です。入出力レン ジの設定内容により制限があります。 ●精度算出 精度=入力精度+出力精度(%) 入力精度式(1)と出力精度式(2)を足した値が 精度となります。ただし,式(1)(2)の各々に ついて± 0.05%未満の場合は± 0.05%を適用しま す。なお,電流入力の時は受信抵抗の誤差± 0.1% を入力精度に加算します。 入力スパン (電圧換算のスパン) 4 (V) 1 (V) ±2.5V DCの範囲を超え ±10V DCの範囲 ±2.5V DCの範囲 1 A 入力レンジ (電圧換算のレンジ) 入力信号 仕様コード 精度算出条件 b a 入力精度=±0.05% × a/b・・・・・式(1) (注)入力信号が電流の場合は受信抵抗による電圧換算値を入力レンジ,入力スパンに 適用します。 出力スパン 10(mA) 2.5(mA) 1 (V) 4 (V) 10(mV) 40(mV) 1 (V) 4 (V) 20(mV) 40(mV) 0~20mA DCの範囲 0~5mA DCの範囲 0~2.5V DCの範囲 0~2.5V DCの範囲を超え 0~10V DCの範囲 0~25mV DCの範囲 0~25mV DCの範囲を超え0 ~100mV DCの範囲 ±2.5V DCの範囲 ±2.5V DCを超え ±10V DCの範囲 ±25mV DCの範囲 ±25mV DCの範囲を超え ±100mV DCの範囲 A B 1 2 3 4 出力レンジ 出力信号 仕様コード 精度算出条件a b 出力精度=±0.05% × a/b・・・・・式(2) 〈精度算出例〉 入力レンジ0~20mA DC,受信抵抗250Ω (電圧換算0~5V DC) 出力レンジ20~40mV DC 入力精度=±0.05%×   =±0.04%    ±0.05% 受信抵抗誤差±0.1%を加算すると 入力精度は±0.15%になります。 出力精度=±0.05%× =±0.1% よって精度は±0.25%になります。 4 5 40 20 (±0.05%未満なので) 演算周期: 100ms 応答速度: 500ms 63% 応答(10 〜 90%) 電源電圧変動の影響:各電源電圧仕様において動作 範囲内の変動に対してスパンの± 0.1% または精度の大きい方以下 周囲温度変化の影響:10℃の変化に対してスパンの ± 0.15% 以下

■ 電源とアイソレーション

電源定格電圧:15-40V DC または 100-240V AC 50/60Hz 電源入力電圧:15-40V DC (± 20%)または 100-240V AC (− 15, + 10%)50/60Hz 消費電力: 24V DC 2.3W 100V AC 4.6VA,200V AC 6.4VA 絶縁抵抗: 入力とアナログ出力と電源と接地の各 相互間 100M Ω以上(500V DC にて) (アナログ入力と接点入力は非絶縁) 耐電圧: 入力とアナログ出力と電源と接地の各 相互間 2000V AC/1 分間

■ 設置仕様

使用温度範囲:0 〜 50℃ 使用湿度範囲:5 〜 90%RH(結露しないこと) 使用環境: 硫化水素ガスなどの腐食性ガスや塵埃 のないところ,および潮風や直射日光 のあたらない所。高度 2000m 以下の所。

(3)

2nd Edition 2013.08.30-00 GS XJJM506-01

■ 取付・形状

材質: 本体 ABS 樹脂(黒色),UL94 V-0 ABS 樹脂+ポリカーボネート樹脂(黒 色),UL94 V-0 PBT 樹脂,ガラス繊維入り(黒色), UL94 V-0 ソケット 変性 PPO 樹脂,ガラス繊維 入り(黒色),UL94 V-1 取付方式: 壁取付,DIN レール取付 (本器を隣接接置する場合,5mm 以上 の間隔が必要です) 接続方式: M3.5 ねじ端子接続 外形寸法: 高 86.5 ×幅 51 ×奥行 132mm(ソケッ ト含む) 質量: 本体:約 200g,ソケット:約 80g

■ 付属品

スペーサ:1 個(DIN レール取付の場合に使用) レンジラベル:1 枚 受信抵抗:2 個(電流入力を指定した場合)  ※付加仕様 /R250 を指定した場合は受信抵抗 250Ω が添付され,指定ない場合は受信抵抗 100 Ωが添 付されます。

■ 前面パネル

選択スイッチと調整スイッチで出力調整が可能 通信用コネクタ 選択スイッチ 調整スイッチ 動作表示ランプ 電源オン時に点灯します。 選択スイッチの位置 0 1 2 3 4 5 6 7 調整項目 機能なし 出力ゼロ調整 出力スパン調整 機能なし 機能なし 機能なし 機能なし 機能なし

■ 端子配列

(+) (-) (+) (-) (+) (-) (L+) (N-) (GND) (+) (-) 出力 出力 第2入力 第2入力 第1入力 第1入力 供給電源 供給電源 接地 第3入力 第3入力 1 2 3 4 5 6 7 8 9 10 11

■ ブロックダイヤグラム

5 6 3 4 10 11 7 8 6 1 2 1 2 7 8 9 電源回路 - + L+ N- GND ・演算処理 ・入出力調整 低ドリフト 入力処理回路 絶縁回路 + - 出力回路 出力 供給電源 マイコン 調整スイッチ 選択スイッチ 第1入力 R - + 第2入力 R - + 第3入力 (接点入力信号) 出力回路 動作表示ランプ ハンディターミナル または パソコン Rは電流入力時に外付けする受信抵抗

(4)

2nd Edition 2013.08.30-00 GS XJJM506-01

■ 外形寸法図

単位:mm 5以上 2-ø4.5または 2-M4 56以上 40±0.2 (注意) ・ 変換器を隣接設置する場合には変換器の両側に5mm以上 の間隔が必要です。 ・ DINレール取付時は付属のスペーサをご使用ください。 5mmの間隔が確保されます。 <取付寸法> 受信抵抗 (電流入力時に使用) (18.5) 103 132 29 (3.3) 7.8 2-ø4.5 取付穴 (深さ24.5) DINレール 40 (35.4) 81 85 本 体 ソケット 51以下 11-M3.5×7 セムスねじ 50 本体固定 ストッパ(上下) *1 *1 RES (25) 80 86.5 *1 入力信号仕様コードAのとき受信抵抗が付属されます。

(5)

2nd Edition 2013.08.30-00 GS XJJM506-01

■ -機能仕様

<動作説明> 入力1 出力 機能ブロック図 入力2 入力3 (切替信号) H01 H02 フィルタ H03 H04 変化率リミット 上昇変化率リミット値 下降変化率リミット値 ● 外部の選択信号 ON/OFF により,第 1 入力または第 2 入力をセレクトします。 ●切替信号のセレクト論理を H01 により選べます。 ● H01(セレクト論理)が 0% の場合,ON で第 1 入 力をセレクト,100% の場合,ON で第 2 入力をセレ クトします。 ●切替信号フィルタ  切替信号のチャタリング対策および切替動作の延長 等に有効です。  切替信号が一定時間持続しないと切替信号としては 認めません。  時間は H02 により設定します。(設定範囲は 0.1 〜 999.9 秒で 0.1 〜 999.9% が対応します。) ●出力の急変を防ぐ変化率リミット  入力の急変および切替による急変のときでもスムー ズな出力変化を得たい場合に有効です。  上昇変化率リミット値を H03 で,下降変化率リミッ ト値を H04 で設定できます。  ( 設 定 範 囲 は と も に 0.1 〜 700.0%/ 分 で 0.1 〜 700.0% に対応します。なお,700.0%/ 分以上に設定 すると,リミットオープンとなり,制限を受けずに 出力されます。) 第1入力 第2入力 無電圧接点入力 出力 (1)基本動作 (2)切替信号の論理を変更 (3)切替信号フィルタ100秒に設定 (4)変化率リミット (1) (2) (3) (4) 100秒 100秒 <設定方法>  パラメータ設定ツールまたはハンディターミナル (JHT200) にて設定することができます。 設定は H:CONST(演算器固定定数)で行います。 H01:切替信号の切替論理を決める 0% ON で第 1 入力選択 OFF で第 2 入力選択 100% ON で第 2 入力選択 OFF で第 1 入力選択 H02:切替信号フィルタ時間 0.1 〜 999.9% で設定 H03:上昇変化率リミット値 0.1 〜 700.0%/ 分を 0.1 〜 700.0% で設定 H04:下降変化率リミット値 0.1 〜 700.0%/ 分を 0.1 〜 700.0% で設定
