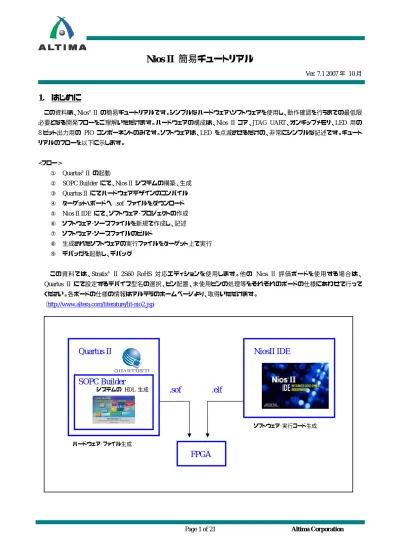

Nios II 簡易チュートリアル

Ver. 7.1 2007 年 10 月

1. はじめに

この資料は、Nios®

II の簡易チュートリアルです。シンプルなハードウェア・ソフトウェアを使用し、動作確認を行うまでの最低限 必要となる開発フローをご理解いただけます。ハードウェアの構成は、Nios II コア、JTAG UART、オンチップメモリ、LED 用の 8 ビット出力用の PIO コンポーネントのみです。ソフトウェアは、LED を点滅させるだけの、非常にシンプルな記述です。チュート リアルのフローを以下に示します。

<フロー> ① Quartus®

II の起動

② SOPC Builder にて、Nios II システムの構築、生成 ③ Quartus II にてハードウェアデザインのコンパイル ④ ターゲット・ボードへ .sof ファイルをダウンロード ⑤ Nios II IDE にて、ソフトウェア･プロジェクトの作成 ⑥ ソフトウェア･ソースファイルを新規で作成し、記述 ⑦ ソフトウェア･ソースファイルのビルド ⑧ 生成されたソフトウェアの実行ファイルをターゲット上で実行 ⑨ デバッガを起動し、デバッグ この資料では、Stratix® II 2S60 RoHS 対応エディションを使用します。他の Nios II 評価ボードを使用する場合は、 Quartus II にて設定するデバイス型名の選択、ピン配置、未使用ピンの処理等をそれぞれのボードの仕様にあわせて行って ください。各ボードの仕様の情報はアルテラのホームページより、取得いただけます。 （http://www.altera.com/literature/lit-nio2.jsp）

.elf

ソフトウェア･実行コード生成

.sof

ハードウェア･ファイル生成 システムの HDL 生成

SOPC Builder

Quartus II

NiosII IDE

2. 作業

2-1. ハードウェア･プロジェクトの作成 (Quartus II)

① Quartus II を起動し、Quartus II の File メニュー → New Project Wizard をクリックします。

New Project Wizard Introduction ウィンドウが表示されたら、Next を 1 回クリックし、以下の画面で、ワーキング・ディレ クトリ、ハードウェア･デザインのプロジェクト名、ハードウェア･デザインのトップのエンティティ名を入力します。

② Next を 2 回クリックし、以下の画面で、ターゲット･デバイスの選択をします。

ここでは、Family で Stratix II を選択し、Available devices 中の EP2S60F672C3 を選択します。

③ Next を 2 回クリックし、Finish でこのウィンドウを閉じます。 ハードウェア･プロジェクトが作成されました。

2-2. 未使用ピンの属性設定

① Assignments メニュー → Device をクリックし、Device and Pin Options をクリックします。

② Device and Pin Options ウィンドウの Unused Pins タブを開き、Reserve all unused pins: で As input tri-stated を選択し、 OK をクリックします。

2-3. SOPC Builder にてシステムを構成し、HDL を生成

① Quartus II の Tools メニュー → SOPC Builder をクリックし、SOPC Builder を開きます。

Create New System のウィンドウの System Name 欄に SOPC Builder で生成するシステム名を入力し、Target HDL より Verilog もしくは VHDL を選択し、SOPC Builder より生成させる HDL を選択します。

② SOPC Builder 左枠の Memories and Memory Controllers グループ内の On-Chip カテゴリより、On-Chip Memory (RAM or ROM) をダブルクリックします。

On-Chip Memory (RAM or ROM) ウィンドウ内のメモリの Block type 欄で M4K を選択し、Total memory size を 64 K Bytes に設定し Finish をクリックします。

③ SOPC Builder 左枠の Nios II Processor をダブルクリックし Nios II Processor のウィザード内で Nios II コアを選択します。 その後、Reset Vector 、Exception Vector 欄で、onchip_mem を選択し Finish をクリックします。

④ SOPC Builder 左枠の Peripherals グループ内の Microcontroller Peripherals カテゴリより PIO(Parallel I/O) をダブル クリックします。こちらのウィザードはデフォルトの設定で Finish をクリックします。

⑤ SOPC Builder 左枠の Interface Protocols グループ内の Serial カテゴリより JTAG UART をダブルクリックします。 こちらのウィザードもデフォルトの設定で Finish をクリックします。

⑥

SOPC Builder より、構成したシステムを確認してください。各コンポーネントの Base アドレスが重なっていなければ、 Generate をクリックし、システムの HDL を生成してください。Base アドレスが重なっている場合には、コンポーネント上 で 右クリックし、Auto-Assign Base Addresses をクリックして、Base アドレスが重ならないようにした状態で Generate を クリックしてください。Generate が終了したら、Exit をクリックしてください。

2-4. Quartus II にてコンパイル

① 今回はトップのファイルとして回路図（.bdf）ファイルを採用しましたが、当然トップのファイルは HDL で構いません。 Quartus II の File メニューの New をクリックし、New ウィンドウより Block Diagram/Schematic File を選択し OK を クリックします。

② 表示された Block1.bdf ファイル上でダブルクリックします。 Symbol ウィンドウが表示されますので、左側の Project カテゴリ内より SOPC システム・モジュールにつけた名前のコンポーネント（例：sopc_system） をクリックし OK をクリック します。

③ 先程と同じように、Block1.bdf ファイル上でダブルクリックします。Symbol ウィンドウが表示されますので、その Name 欄で input と入力し OK をクリックします。入力ピンのシンボルが用意されるので、SOPC Builder のシンボルに接続しま す。clk、reset_n にそれぞれ、入力ピンのシンボルを接続します。同じように、Name 欄に output と入力することで、出力 ピンのシンボルが用意されます。さらに同じように、Name 欄に not と入力することでインバータのシンボルが用意される ので、led のノードに接続しその外側へ出力ピンのシンボルを接続します。それぞれのシンボルはダブルクリックすること で名前の変更ができます。各シンボルの名前を次の画面の様に、clk、reset_n、led_pio[7..0] としてください。

④ File メニュー → Save As よりトップの .bdf ファイルの保存をします。 ⑤ トップのデザインを Quartus II のチェックにかけます。

⑥ ピン・アサインを行います。Quartus II の Assignments メニューの Pins をクリックします。Pin Planner が表示されるので、 次の表に対応するようにピン・アサインを行ってください。Stratix II 2S60 RoHS 対応エディション以外のボードを使用 する場合は、ご使用のボード仕様を確認後、ピン配置の設定をしてください。

clk B13

led_pio[7] V17

led_pio[6] AD18

led_pio[5] AB17

led_pio[4] V16

led_pio[3] AA17

led_pio[2] AD17

led_pio[1] V14

led_pio[0] W15

reset_n AA15

Location 欄へカーソルを持っていき、ピン・アサインを行いたい番号を入力、もしくはプルダウン・メニューより選択して ください。

⑦ Quartus II にてトップのデザインをコンパイルします。Processing メニュー → Start Compilation をクリックします。 ハー ドウェアの生成は以上です。

2-5. システムを FPGA へダウンロード

USB-BlasterTM _{を接続し、ボードに電源を供給した後、Quartus II の Programmer より.sof ファイルを FPGA にダウン}

ロードします。Tools メニューより Programmer をクリックします。すでに目的の.sof ファイルが選択されているので、 Program/Configure のチェックを入れて Start をクリックします。

2-6. Nios II IDE でソフトウェア・プロジェクトの作成

① Windows®

のスタートメニューより Nios II IDE を開きます。

② Nios II IDE のワークスペースを設定します。Quartus II の現在のプロジェクトが存在しているワーキング・ディレクトリ 内に任意の名前で新たにフォルダを作成します。（例：workspace） Nios II IDE の File メニュー の Switch Workspace をクリックし、Browse ボタンより作成したフォルダを選択し OK を押します。そうすると、Nios II IDE は 再び立ち上がり、Welcome ページを表示します。Welcome ページは、右上の Workbench をクリックし閉じます。

③ Nios II IDE でソフトウェアのプロジェクトを作成します。

Nios II IDE の File メニュー → New → Project をクリックし、New Project ウィンドウを開きます。New Project ウィンドウで、Nios II C/C++ Application をハイライトした状態で Next をクリックします。

④ 次のウィンドウで、Name 欄にソフトウェア・プロジェクトにつけたい任意の名前を入力します。その後 SOPC Builder System PTF File 欄に Browse ボタンよりハードウェア・プロジェクト内に存在する.ptf ファイルを選択します。最後に Select Project Template 欄で、Blank Project を選択した状態で Finish をクリックします。

⑤ Nios II のソフトウェアを記述します。Nios II IDE の File メニュー → New → Source File をクリックし、New Source File ウィンドウの、Source Folder 欄に、Browse ボタンよりソフトウェア・プロジェクトのアプリケーション･プロジェクト （_syslib がついていない方のフォルダ）を選択します。Source File 欄には、任意のソフトウェアのファイル名を 拡張子 .c をつけて入力し、Finish をクリックします。

⑥ Nios II IDE に新規でファイルが用意されたので、そちらにソフトウェアのコードを記述します。以下の記述を行って ください。

⑦ システムの設定を確認します。_syslib フォルダを右クリックし、Properties をクリックします。プログラム・メモリに、 onchip_mem が設定されていることが確認できます。OK をクリックして閉じます。

⑧ ソフトウェアをビルドします。Nios II IDE 左枠のアプリケーション･プロジェクトのフォルダ（_syslib がついていない方） をハイライトし、右クリック → Build Project をクリックします。

2-7. 実行コードをターゲットで実行、デバッグ

① ビルドしたソフトウェアをターゲットのシステムで実行します。Nios II IDE 左枠のアプリケーション･プロジェクトの フォルダ（_syslib がついていない方）をハイライトし、右クリック → Run As → Nios II Hardware をクリックします。

Console ウィンドウに、printf の出力のキャラクタが確認できます。ターゲット上の LED の点灯が確認できます。

② デバッガを起動します。Nios II IDE 左枠のアプリケーション･プロジェクトのフォルダ（_syslib がついていない方）を ハイライトし、右クリック → Debug As → Nios II Hardware をクリックします。

デバッグ･ウィンドウを開くために以下のウィンドウで、Yes をクリックします。 Nios II IDE のウィンドウがデバッグウィンドウに切り替わり、デバッグが行えるようになりました。 ここで、ソフトウェア・ブレークポイントやステップ実行等が行うことができます。ブレークポイントは、プログラムが表示さ れているウィンドウの左端（グレーの縦のライン部分）をダブルクリックすることにより設定します。ブレークポイントを設 定した箇所にはアイコンが表示されます。（下画面赤枠をご参照ください。）設定を解除する場合は、このブレークポイン トのアイコンをダブルクリックします。
