改訂履歴

次の表に、 こ の文書の改訂履歴を示 し ます。 日付 バージ ョ ン 改訂内容 2012 年 7 月 25 日 2012.2 初版

改訂履歴 . . . 2

第

1

章

:

は じ めに

概要 . . . 5

第

2

章

:

プ ロ ジ ェ ク ト の操作

概要 . . . 6 プ ロ ジ ェ ク ト タ イ プ. . . 6 プ ロ ジ ェ ク ト の作成 . . . 7 プ ロ ジ ェ ク ト の管理 . . . 18 プ ロ ジ ェ ク ト サマ リ の使用 . . . 19 プ ロ ジ ェ ク ト 設定 . . . 20 Tcl ス ク リ プ ト を使用 し たプ ロ ジ ェ ク ト の作成 . . . 27

第

3

章

:

ソ ース

フ ァ イルの操作

概要 . . . 29 プ ロ ジ ェ ク ト モー ド での ソ ース の操作 . . . 29 非プ ロ ジ ェ ク ト モー ド での ソ ース の操作. . . 64

第

4

章

: RTL

デザイ ンのエ ラ ボ レ ーシ ョ ン

概要 . . . 66 プ ロ ジ ェ ク ト モー ド でのデザ イ ンのエ ラ ボ レーシ ョ ン. . . 66 非プ ロ ジ ェ ク ト モー ド でのデザ イ ンのエ ラ ボ レーシ ョ ン. . . 72

第

5

章

:

デバ ッ グ情報の挿入 と 設定

概要 . . . 73 RTL レベルのデザ イ ンシ ミ ュ レーシ ョ ン. . . 73 イ ン シ ス テ ムデバ ッ グ . . . 73

付録

_{A :}

その他の リ ソ ース

ザ イ リ ン ク ス リ ソ ース . . . 77 ソ リ ュ ーシ ョ ンセン タ ー . . . 77 リ フ ァ レ ン ス. . . 77

目次

第 1 章

は じ めに

概要

Vivado™ Design Suite では、レ ジ ス タ ト ラ ン ス フ ァ ー レベル (RTL) を作成す る と ビ ッ ト ス ト リ ーム ま で生成で き ます。 シ ス テ ム レベル デザ イ ン入力には、 プ ロ ジ ェ ク ト の作成、 ソ ース フ ァ イ ルの作成およ び追加、 RTL デザ イ ンのエ ラ ボ レー ト 、 デバ ッ グ情報の挿入お よ び コ ン フ ィ ギ ュ レーシ ョ ン な ど、 デザ イ ンの設定が含まれます。 デザ イ ンはグ ラ フ ィ カル ユーザー イ ン タ ーフ ェ イ ス (GUI) であ る Vivado IDE (Integrated Design Environment) ま たは Tcl コ マン ド /ス ク

リ プ ト を使用 し て入力で き ます。

本書では、 Vivado Design Suite のデザ イ ン フ ロ ー モー ド の 「プ ロ ジ ェ ク ト モー ド 」 と 「非プ ロ ジ ェ ク ト モー ド 」 の 両方のデザ イ ン入力方法について説明 し ます。 通常、 プ ロ ジ ェ ク ト モー ド は Vivado IDE で使用 し ます。 こ のモー ド の場合、 プ ロ ジ ェ ク ト を Vivado IDE で作成する と 、 デザ イ ンの ス テー ト が自動的に保存 さ れ、 レ ポー ト お よ び メ ッ セージが作成 さ れ、 ソ ース フ ァ イ ルが管理 さ れます。 通常、 非プ ロ ジ ェ ク ト モー ド は Tcl コ マン ド ま たは ス ク リ プ ト か ら 実行 し ます。 こ のモー ド の場合、 ユーザーがデザ イ ン フ ロ ーを完全に制御 し、 Vivado ツールで自動的に ソ ース フ ァ イ ルが管理 さ れた り 、デザ イ ン ス テー ト がレ ポー ト さ れた り し ません。デザ イ ン フ ロ ーに関する詳細は、『Vivado Design Suite ユーザー ガ イ ド : デザ イ ン フ ロ ーの概要』 (UG892) を参照 し て く だ さ い。

プ ロ ジ ェ ク ト の操作

概要

プ ロ ジ ェ ク ト モー ド で操作する場合は、 さ ま ざ ま なプ ロ ジ ェ ク ト タ イ プを使用し てデザ イ ン を入力で き ます。 本章 では、 各プ ロ ジ ェ ク ト タ イ プ と そのプ ロ ジ ェ ク ト の作成お よ び管理方法について説明 し ます。 ま た、 プ ロ ジ ェ ク ト サマ リ 、 プ ロ ジ ェ ク ト 設定のほか、 Tcl ス ク リ プ ト を使用し たプ ロ ジ ェ ク ト の作成方法について も 説明し ます。

プ ロ ジ ェ ク ト タ イ プ

Vivado™ IDE を使用す る と 、 次のプ ロ ジ ェ ク ト タ イ プ を作成で き ます。 各プ ロ ジ ェ ク ト タ イ プの入力 ソ ー ス タ イ プ は異な り ます。 • レ ジ ス タ ト ラ ン ス フ ァ ー レベル (RTL) のプ ロ ジ ェ ク ト • 合成後のプ ロ ジ ェ ク ト • I/O 配置プ ロ ジ ェ ク ト • イ ンポー ト プ ロ ジ ェ ク ト 注記 : プ ロ ジ ェ ク ト は、 作成後は別のプ ロ ジ ェ ク ト タ イ プに変更で き ません。 例外は I/O 配置プ ロ ジ ェ ク ト のみで、 こ のプ ロ ジ ェ ク ト は RTL プ ロ ジ ェ ク ト の基礎 と し て使用する こ と がで き ます。

RTL プ ロ ジ ェ ク ト

Vivado IDE を使用す る と 、 RTL の作成か ら ビ ッ ト ス ト リ ーム の生成ま で、 デザ イ ン フ ロ ー全体を管理で き ま す。 ユー ザーは、 RTL ソ ース フ ァ イ ルのほか、 デザ イ ン ブ ロ ッ ク には EDIF ネ ッ ト リ ス ト を追加で き る ほか、 IP を追加で き ます。 IP には、 Vivado ツールで生成 さ れた XCI フ ァ イ ル、 CORE Generator™ ツールで生成 さ れた XCO フ ァ イ ル、 お よ びコ ンパ イ ル済みの NGC/NGO 形式の IP ネ ッ ト リ ス ト を含め る こ と がで き ます。

RTL を エ ラ ボ レー ト し て解析 し 、 構文が正 し い こ と を確認 し た ら 、 さ ま ざ ま な合成や イ ン プ リ メ ン テーシ ョ ン run を 実行お よ び管理 し 、 デザ イ ン と 実行結果を解析で き ます。 ま た、 さ ま ざ ま な制約や イ ンプ リ メ ン テーシ ョ ン ス ト ラ テ ジ を試す こ と も で き ます。

合成後のプ ロ ジ ェ ク ト

Xilinx® Synthesis Technology (XST) やサポー ト さ れてい る サー ド パーテ ィ の合成ツールを使用 し て Vivado IDE 環境外 で合成 さ れ た デザ イ ン か ら 、 プ ロ ジ ェ ク ト を 作成す る こ と も で き ま す。 Vivado IDE に は、 EDIF、 NGC、 構造型 SystemVerilog、 Verilog 形式のネ ッ ト リ ス ト を イ ン ポー ト で き ま す。 ネ ッ ト リ ス ト は、 1 つの フ ァ イ ルに ま と め ら れて い る か、 複数のモジ ュ ール レベルのネ ッ ト リ ス ト か ら 構成 さ れ る階層構造にな っ てい ます。

ロ ジ ッ ク ネ ッ ト リ ス ト を解析 し、 さ ま ざ ま な イ ンプ リ メ ン テーシ ョ ン run を実行およ び管理 し、 デザ イ ン と 実行結果 を解析で き ます。 ま た、 さ ま ざ ま な制約や イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ を試す こ と も で き ます。

プ ロ ジ ェ ク ト の作成

I/O 配置プ ロ ジ ェ ク ト

空の I/O 配置プ ロ ジ ェ ク ト を作成す る と 、 デザ イ ン サ イ ク ルの初期段階で I/O 配置を実行で き ま す。 I/O ポー ト は Vivado IDE 内で作成で き ますが、 CSV ま たはザ イ リ ン ク ス デザ イ ン制約 (XDC) 入力フ ァ イ ルのいずれかの形式で イ ン ポー ト す る こ と も で き ます。 I/O 配置プ ロ ジ ェ ク ト を使用す る と 、 別のデバ イ ス アーキ テ ク チ ャ で使用可能な ロ ジ ッ ク リ ソ ース も 確認で き ます。

I/O を割 り 当て た後、 Vivado IDE で CSV、 XDC、 お よ び RTL 出力 フ ァ イ ル を 作成で き ま す。 こ の フ ァ イ ルは、 RTL ソ ー ス ま たはネ ッ ト リ ス ト が使用可能にな っ てか ら 、 デザ イ ン フ ロ ーの後の段階で使用 し ます。 こ の出力フ ァ イ ル は、 プ リ ン ト 回路基板 (PCB) デザ イ ン プ ロ セ ス で使用する回路図シ ン ボルの作成に も 使用で き ます。

注記 : I/O 配置プ ロ ジ ェ ク ト は、 RTL ベース のデザ イ ン プ ロ ジ ェ ク ト の基礎 と し て使用で き ます。 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : I/O お よ び ク ロ ッ ク の配置』 (UG899) を参照 し て く だ さ い。

イ ンポー ト プ ロ ジ ェ ク ト

Synopsys Synplify、 XST、 ま たは ISE® Design Suite プ ロ ジ ェ ク ト か ら のデー タ は、 Vivado ツールの RTL プ ロ ジ ェ ク ト

に移行で き ます。 プ ロ ジ ェ ク ト の ソ ー ス フ ァ イ ルおよ び コ ンパ イ ル順は イ ン ポー ト さ れ ますが、 イ ン プ リ メ ン テー シ ョ ン結果お よ びプ ロ ジ ェ ク ト 設定は イ ンポー ト さ れません。

プ ロ ジ ェ ク ト の作成

New Project ウ ィ ザー ド では、 プ ロ ジ ェ ク ト 名お よ びデ ィ レ ク ト リ の指定、 プ ロ ジ ェ ク ト への ソ ー ス フ ァ イ ル と 制約 フ ァ イ ルの追加、 タ ーゲ ッ ト デバ イ ス の選択を ウ ィ ザー ド に従っ て実行で き ます。

1. Vivado IDE で [File] → [New Project] を ク リ ッ ク し ます。

注記 : ま たは、 [New Project] ツールバー ボ タ ン を ク リ ッ ク し ます。 ま たは、 Getting Started ページで [Create

a New Project] の リ ン ク を ク リ ッ ク し ま す。

3. [Project Name] ページ (図 2-1) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Project name] : プ ロ ジ ェ ク ト 名を指定 し ま す (例 : project_1)。

° [Project location] : 新 し いプ ロ ジ ェ ク ト のデ ィ レ ク ト リ を指定 し ます。

° [Create Project Subdirectory] : プ ロ ジ ェ ク ト と 同 じ 名前の下位デ ィ レ ク ト リ を指定 し たプ ロ ジ ェ ク ト デ ィ レ ク

ト リ に追加 し ます。 注記 : チ ェ ッ ク ボ ッ ク ス は デ フ ォ ル ト で は オ ン に な っ て お り 、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) が <project_location>/<project_name> に作成 さ れ ま す。 プ ロ ジ ェ ク ト で作成 さ れたすべて の フ ォ ル ダーお よ びデー タ フ ァ イ ルは <project_name> デ ィ レ ク ト リ に保存 さ れます。 オフにする と 、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) が <project_location> に作成 さ れ、プ ロ ジ ェ ク ト で作成 さ れたすべてのフ ォ ルダーおよ び デー タ フ ァ イ ルがデ ィ レ ク ト リ に保存 さ れます。

X-Ref Target - Figure 2-1

プ ロ ジ ェ ク ト の作成 4. [Project Type] ページ (図 2-2) でプ ロ ジ ェ ク ト タ イ プ を指定 し 、プ ロ ジ ェ ク ト に関連付け る ソ ー ス フ ァ イ ルの タ イ プを決め ます。 5. 作成する プ ロ ジ ェ ク ト タ イ プに応 じ て、 次のセ ク シ ョ ンのいずれかの説明を参照し て く だ さ い。 ウ ィ ザー ド の残 り のページで、 プ ロ ジ ェ ク ト に最適な ソ ース を追加 し てい き ます。 ° 「RTL プ ロ ジ ェ ク ト の作成」 ° 「合成後プ ロ ジ ェ ク ト の作成」 ° 「I/O ピ ン配置プ ロ ジ ェ ク ト の作成」 ° 「外部プ ロ ジ ェ ク ト の イ ン ポー ト 」

RTL プ ロ ジ ェ ク ト の作成

RTL ソ ー ス フ ァ イ ル を 指定 し て プ ロ ジ ェ ク ト を 作成す る と 、 RTL ソ ー ス フ ァ イ ル を 合成お よ び イ ン プ リ メ ン テー シ ョ ンだけでな く 、 RTL コー ド 開発およ び解析で も 使用で き ます。 RTL の開発およ び解析の詳細は、第 4 章 「RTL デ ザ イ ンのエ ラ ボ レーシ ョ ン」 を参照 し て く だ さ い。 1. 「プ ロ ジ ェ ク ト の作成」 の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [RTL Project] を オ ン に し て、 [Next] を ク リ ッ ク し ます。

注記 : 必要であれば、 [Do not specify sources at this time] をオンに し ます。 こ れをオンにする と 、 デザ イ ン ソ ース を追加する 手順を飛ば し て、 タ ーゲ ッ ト パーツ を選択 し てプ ロ ジ ェ ク ト を作成で き ます。

X-Ref Target - Figure 2-2

3. [Add Sources] ページ (図 2-3) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る フ ァ イ ルを選択す る ための フ ァ イ ル ブ ラ ウ ザーが表示 さ れ ます。 RTL

プ ロ ジ ェ ク ト には、 HDL、 EDIF、 NGC、 BMM、 ELF およびその他のフ ァ イ ル タ イ プを追加で き ます。 注記 : [Add Source Files] ダ イ ア ロ グ ボ ッ ク ス では、 各フ ァ イ ルま たはデ ィ レ ク ト リ がそれ と わか る よ う なア

イ コ ンで表示 さ れます。 小 さ い赤い四角は、 読み出 し 専用であ る こ と を示 し ます。

° [Add Directories] : 選択 し たデ ィ レ ク ト リ に含 ま れ る すべての フ ァ イ ルを追加 し ます。 指定 し たデ ィ レ ク ト リ

にあ る 有効な ソ ース フ ァ イ ルがすべてプ ロ ジ ェ ク ト に追加 さ れます。

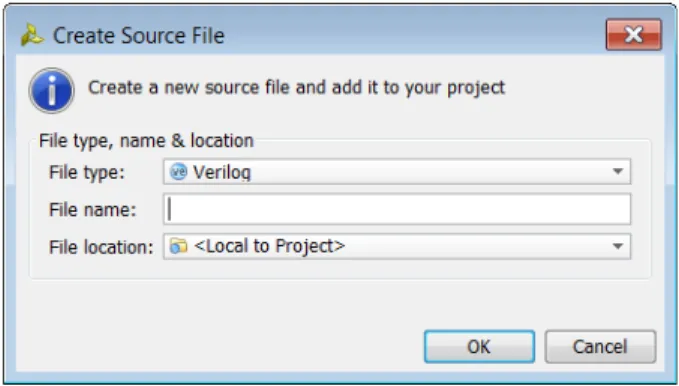

° [Create File] : VHDL、 Verilog、 Verilog ヘ ッ ダー、 ま たは SystemVerilog フ ァ イ ルを作成す る [Create Source File]

ダ イ ア ロ グ ボ ッ ク ス が開き ます。 [Create Source File] ダ イ ア ロ グ ボ ッ ク ス で次の よ う にオプシ ョ ン を設定し ます。

- [File type] : Verilog フ ァ イ ル (.v)、 Verilog ヘ ッ ダー フ ァ イ ル (.vh)、 SystemVerilog フ ァ イ ル (.sv)、 VHDL

フ ァ イ ル (.vhdl) な どのフ ァ イ ル形式のいずれかを指定し ます。 - [File name] : 新 し い HDL ソ ース フ ァ イ ルの名前を指定 し ます。 - [File location] : フ ァ イ ルを作成す る デ ィ レ ク ト リ を指定 し ます。 注記 : フ ァ イ ルのプレース ホルダーが ソ ース の リ ス ト に追加 さ れます。 フ ァ イ ルは [Finish] を ク リ ッ ク す る と 作成 さ れます。 ° [Library] : フ ァ イ ル ま たはデ ィ レ ク ト リ の RTL ラ イ ブ ラ リ を指定 し ます。 ラ イ ブ ラ リ 名は選択す る か、 [Library] テ キ ス ト フ ィ ール ド に新 し い ラ イ ブ ラ リ 名を入力 し て指定 し ま す。 注記 : こ のオプシ ョ ンは、 VHDL フ ァ イ ルの場合のみ使用で き ます。 デフ ォ ル ト では、 HDL ソ ース フ ァ イ ルは work ラ イ ブ ラ リ に追加 さ れ ます。 必要に応 じ て、 ユーザー VHDL ラ イ ブ ラ リ を作成 し、 参照で き ま す。 Verilog および SystemVerilog フ ァ イ ルの場合は、 work のま ま に し ておいて く だ さ い。

° [HDL Source for] : 読み込む ソ ー ス が合成お よ びシ ミ ュ レーシ ョ ン用の RTL ソ ース フ ァ イ ルであ る か、 シ

ミ ュ レーシ ョ ンのみで使用する RTL テ ス ト ベンチであ る かを指定し ます。

° [Delete] : 選択 し た ソ ー ス フ ァ イ ルを削除 し ます。

° [Move Selected File Up] : フ ァ イ ルま たはデ ィ レ ク ト リ を リ ス ト の上方向に移動 し ます。 フ ァ イ ル順は、 合成

やシ ミ ュ レ ーシ ョ ン な ど のダ ウ ン ス ト リ ーム プ ロ セ ス でのエ ラ ボ レーシ ョ ンお よ びコ ンパ イ ルの順序に影 響 し ます。

° [Move Selected File Down] : フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト の下方向に移動 し ます。

° [Scan and Add RTL Include Files into Project] : すべての RTL フ ァ イ ルを ス キ ャ ン し 、 参照 さ れた Verilog の

'include フ ァ イ ルを ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に イ ン ポー ト し ま す。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。 [Add Directories] ボ タ ン を ク リ ッ ク し て ソ ース フ ァ イ ルのデ ィ レ ク ト リ を追加 し た場 合は、 フ ァ イ ルが ロ ーカルのプ ロ ジ ェ ク ト に コ ピー さ れ る 際にデ ィ レ ク ト リ 構造 も その ま ま保持 さ れ ます。 詳細は、第 3 章の 「 リ モー ト ソ ース の参照ま たはプ ロ ジ ェ ク ト デ ィ レ ク ト リ への ソ ース の コ ピー」 を参照

し て く だ さ い。

° [Add Sources from Subdirectories] : [Add Directories] で指定 し たデ ィ レ ク ト リ のサブデ ィ レ ク ト リ に含 ま れ る

ソ ース フ ァ イ ルをすべて追加 し ます。

° [Target Language] : Verilog ま たは VHDL のいずれかにデザ イ ン の タ ーゲ ッ ト 言語を指定 し ま す。 新 し い RTF

フ ァ イ ルはデフ ォ ル ト で指定 し た タ ーゲ ッ ト 言語にな り ま す。 指定 し た タ ーゲ ッ ト 言語でデザ イ ン の出力 フ ァ イ ルが生成 さ れます。

プ ロ ジ ェ ク ト の作成

4. オプシ ョ ン : [Add Existing IP] ページ (図 2-4) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : Vivado Design Suite に含 ま れ る Xilinx Core Instance (XCI) ま たは CORE Generator コ ア (XCO) フ ァ

イ ルを選択で き る フ ァ イ ル ブ ラ ウ ザーが開き ます。

XCI フ ァ イ ルは IP-XACT コ ン ポーネ ン ト イ ン ス タ ン ス XML フ ァ イ ルで、 IP を作成す る のに使用 さ れたプ ロ ジ ェ ク ト オプシ ョ ン、 カ ス タ マ イ ズ パ ラ メ ー タ ー、 ポー ト パ ラ メ ー タ ーな ど の値が記録 さ れてい ます。 Vivado IP カ タ ロ グ のほ と ん ど の IP が IEEE Std 1685-2009 に基づいた IP-XACT 規格フ ォ ーマ ッ ト を使用 し ま す。

注記 : IP カ タ ロ グで作成し た XCI IP を追加する と 、 RTL フ ァ イ ルが Vivado IDE プ ロ ジ ェ ク ト に イ ンポー ト さ れます。 合成を実行す る と 、 IP およ び最上位デザ イ ンが同時に合成 さ れます。 IP に対し て既に合成が実行 さ れてい る 場合は、 IP デ ィ レ ク ト リ のネ ッ ト リ ス ト が最上位合成 run で使用 さ れます。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。

注記 : サー ド パーテ ィ か ら 合成済み NGC ま たは EDIF ネ ッ ト リ ス ト と し て提供 さ れてい る IP も あ り ます。 こ れ ら の フ ァ イ ルをデザ イ ンに読み込むには、 [Add Sources] コ マ ン ド を ク リ ッ ク し 、 [Add or Create Design Sources] を

オ ン に し て フ ァ イ ル を 読み込み ま す。第 3 章の 「IP ソ ー ス の操作」 に示す よ う に、 IP カ タ ロ グ を 使用す る と

Vivado IDE 内のプ ロ ジ ェ ク ト にパ ラ メ ー タ ー指定可能な コ ア を読み込む こ と も で き ま す。 X-Ref Target - Figure 2-3

5. オプシ ョ ン : [Add Constraints] ページ (図 2-5) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ま す。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る Synopsys デザ イ ン制約 (SDC) ま たはザ イ リ ン ク ス デザ イ ン制約

(XDC) フ ァ イ ルを指定す る ための フ ァ イ ル ブ ラ ウ ザーが開 き ます。

° [Create File] : 新 し い最上位の XDC が作成 さ れ ます。

° [Remove] : 制約 リ ス ト か ら 選択 し た フ ァ イ ルが削除 さ れ ます。

° [Up]/[Down] : 制約フ ァ イ ルを リ ス ト の上下方向に移動 し ます。 コ マ ン ド は リ ス ト さ れ る 順序に依存 し 、 制約

の最後の コ マ ン ド がそれ よ り 前の コ マ ン ド の結果を上書き し ます。

° [Copy Constraints into Project] : 元の フ ァ イ ルを参照す る のではな く 、 ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に

制約フ ァ イ ルを コ ピー し ます。 注記 : プ ロ ジ ェ ク ト に関連付け ら れた RTL ま たはネ ッ ト リ ス ト ソ ース フ ァ イ ル と 同じ デ ィ レ ク ト リ の SDC ま た は XDC フ ァ イ ルは、 プ ロ ジ ェ ク ト に追加 さ れ る制約フ ァ イ ル と し て自動的に表示 さ れます。 6. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。

X-Ref Target - Figure 2-4

図 2-4 : New Project ウ ィ ザー ド : [Add Existing IP] ページ

X-Ref Target - Figure 2-5

プ ロ ジ ェ ク ト の作成 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ン の カ ウ ン ト やル ッ ク ア ッ プ テーブル (LUT) お よ びフ リ ッ プ フ ロ ッ プ (FF) の数、 使用可能なブ ロ ッ ク RAM な ど のデバ イ ス リ ソ ー ス に関す る 情報が表形式で表示 さ れ ま す。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ーをかけて表示 さ せる こ と も で き ます。 ° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

7. [New Project Summary] ページでプ ロ ジ ェ ク ト に選択 さ れたオプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。

X-Ref Target - Figure 2-6

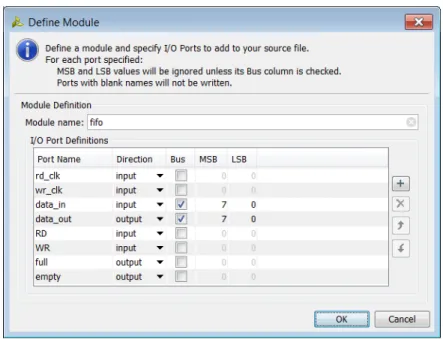

8. [Define Module] ダ イ ア ロ グ ボ ッ ク ス (図 2-7) で次のオプシ ョ ン を使用 し て Verilog、 Verilog ヘ ッ ダー、 SystemVerilog、 ま たは VHDL でモジ ュ ール ま たはアーキ テ ク チ ャ を定義 し た ら 、 [OK] を ク リ ッ ク し ま す。

° [Entity name/Module name] : VHDL コ ー ド のエ ン テ ィ テ ィ ま たは Verilog ま たは SystemVerilog コ ー ド のモ

ジ ュ ール名の名前を指定 し ます。

注記 : エン テ ィ テ ィ ま たはモジ ュール名はデフ ォル ト でそのフ ァ イ ル名にな り ますが、 別の名前を付け る こ と も で き ます。

° [Architecture name] : RTL ソ ース フ ァ イ ルの アーキ テ ク チ ャ を指定 し ます。 デフ ォ ル ト は [Behavioral] です。

注記 : こ のオプシ ョ ンは、 VHDL コ ー ド の場合にのみ表示 さ れ、 Verilog ま たは SystemVerilog モジ ュ ールを 定義する 場合には表示 さ れません。

° [I/O Port Definitions] : モジ ュ ール定義に追加す る ポー ト を定義 し ます。

- [Port Name] : RTL コ ー ド に記述 さ れ る ポー ト の名前を定義 し ま す。 - [Direction] : ポー ト を入力、 出力、 双方向のいずれかに指定 し ま す。 - [Bus] : ポー ト がバ ス ポー ト か ど う か を指定 し ま す。 次の [MSB] お よ び [LSB] オプシ ョ ン を使用 し て ポー ト のバ ス幅を定義 し ます。 - [MSB] : 最上位ビ ッ ト (MSB) の数を定義 し ま す。 [LSB] フ ィ ール ド と 組み合わせて、 定義 さ れ る バ ス の 幅を指定 し ます。 - [LSB] : 最下位ビ ッ ト (LSB) の数を定義 し ま す。 注記 : ポー ト がバス ポー ト でない場合は、 MSB および LSB は無視 さ れます。 RTL ソ ー ス フ ァ イ ルが作成 さ れ、 プ ロ ジ ェ ク ト に追加 さ れ ま す。 [Sources] ビ ュ ーに新 し く 定義 し たモジ ュ ール が リ ス ト さ れ ます。 Vivado IDE テ キ ス ト エデ ィ タ ーで新し い ソ ース フ ァ イ ルを編集する には、 フ ァ イ ルを ダブ ル ク リ ッ ク する か、 [Open File] ポ ッ プア ッ プ メ ニ ューを ク リ ッ ク し ます。 新規作成し た フ ァ イ ルの編集方法につ いては、第 3 章の 「テ キ ス ト エデ ィ タ ーの使用」 を参照 し て く だ さ い。

合成後プ ロ ジ ェ ク ト の作成

合成後プ ロ ジ ェ ク ト は、 合成済みネ ッ ト リ ス ト お よ びその制約を使用 し て開始 し ます。 こ の後、 デザ イ ン を解析、 フ ロ アプ ラ ン、 イ ンプ リ メ ン ト で き ます。

X-Ref Target - Figure 2-7

プ ロ ジ ェ ク ト の作成

1. 「プ ロ ジ ェ ク ト の作成」 の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [Post-Synthesis Project] をオ ン に し て、 [Next] を ク リ ッ ク し ます。

注記 : 必要であれば、 [Do not specify sources at this time] をオンに し ます。 こ れをオンにする と 、 デザ イ ン ソ ース を追加する 手順を飛ば し て、 タ ーゲ ッ ト パーツ を選択 し てプ ロ ジ ェ ク ト を作成で き ます。

3. [Add Netlist Sources] ページ (図 2-8) で次のオプシ ョ ン を使用 し て、 読み込むネ ッ ト リ ス ト フ ァ イ ルを指定 し 、 最

上位モジ ュ ールを含むフ ァ イ ルを識別 し 、下位レベル モジ ュールのネ ッ ト リ ス ト を検索する ためのデ ィ レ ク ト リ を定義 し た ら 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る ネ ッ ト リ ス ト フ ァ イ ル (Verilog、 SystemVerilog、 EDIF ま たは NGC) を

選択 し ます。

注記 : フ ァ イ ルに最上位ネ ッ ト リ ス ト が含まれる場合は [Top] をオンに し ます。

° [Add Directories] : デ ィ レ ク ト リ ブ ラ ウ ザーが起動 さ れ、 モジ ュ ールを検索す る デ ィ レ ク ト リ を選択で き ま

す。

° [Remove Selected Files and Directories] : X ア イ コ ン で表示 さ れ、 選択 し た フ ァ イ ルお よ びデ ィ レ ク ト リ を削除

し ます。

° [Move Selected Files and Directories Up] : 上向 き 矢印のア イ コ ンは、 フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト の

上方向に移動 し ます。

° [Move Selected Files and Directories Down] : 下向 き 矢印のア イ コ ンは、 フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト

の下方向に移動 し ます。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。 [Add Directories] ボ タ ン を ク リ ッ ク し て ソ ース フ ァ イ ルのデ ィ レ ク ト リ を追加 し た場 合は、 フ ァ イ ルが ロ ーカルのプ ロ ジ ェ ク ト に コ ピー さ れ る 際にデ ィ レ ク ト リ 構造 も その ま ま保持 さ れ ます。 詳細は、第 3 章の 「 リ モー ト ソ ース の参照ま たはプ ロ ジ ェ ク ト デ ィ レ ク ト リ への ソ ース の コ ピー」 を参照

し て く だ さ い。

° [Add Sources from Subdirectories] : [Add Directories] で指定 し たデ ィ レ ク ト リ の下位デ ィ レ ク ト リ に含 ま れ る

ネ ッ ト リ ス ト フ ァ イ ルを検索 し て追加 し ます。

4. オプシ ョ ン : [Add Constraints] ページ (図 2-5) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ま す。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る Synopsys デザ イ ン制約 (SDC) ま たはザ イ リ ン ク ス デザ イ ン制約

(XDC) フ ァ イ ルを指定す る ための フ ァ イ ル ブ ラ ウ ザーが開 き ます。

° [Create File] : 新 し い最上位の XDC が作成 さ れ ます。

° [Remove] : 制約 リ ス ト か ら 選択 し た フ ァ イ ルが削除 さ れ ます。

X-Ref Target - Figure 2-8

° [Up]/[Down] : 制約フ ァ イ ルを リ ス ト の上下方向に移動 し ます。 コ マ ン ド は リ ス ト さ れ る 順序に依存 し 、 制約

の最後の コ マ ン ド がそれ よ り 前の コ マ ン ド の結果を上書き し ます。

° [Copy Constraints into Project] : 元の フ ァ イ ルを参照す る のではな く 、 ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に

制約フ ァ イ ルを コ ピー し ます。 注記 : プ ロ ジ ェ ク ト に関連付け ら れた RTL ま たはネ ッ ト リ ス ト ソ ース フ ァ イ ル と 同じ デ ィ レ ク ト リ の SDC ま た は XDC フ ァ イ ルは、 プ ロ ジ ェ ク ト に追加 さ れ る制約フ ァ イ ル と し て自動的に表示 さ れます。 5. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ン の カ ウ ン ト やル ッ ク ア ッ プ テーブル (LUT) お よ びフ リ ッ プ フ ロ ッ プ (FF) の数、 使用可能なブ ロ ッ ク RAM な ど のデバ イ ス リ ソ ー ス に関す る 情報が表形式で表示 さ れ ま す。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ーをかけて表示 さ せる こ と も で き ます。 ° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

6. [New Project Summary] ページでプ ロ ジ ェ ク ト に選択 さ れたオプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。

I/O ピ ン配置プ ロ ジ ェ ク ト の作成

I/O ピ ン配置プ ロ ジ ェ ク ト は、 シ ス テ ム レベル デザ イ ン のデバ イ ス ピ ン配置を指定す る ために使用 し ま す。 こ の タ イ プのプ ロ ジ ェ ク ト は、 HDL ま たは合成済みネ ッ ト リ ス ト を完了する 前に作成で き ます。 た と えば、 シ ス テ ム レベ ル ま たは PCB 設計者 と デザ イ ン情報を共有す る 目的な ど に使用で き ま す。 I/O 配置の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : I/O およ び ク ロ ッ ク の配置』 (UG899) を参照 し て く だ さ い。

1. 「プ ロ ジ ェ ク ト の作成」 の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [I/O Planning Project] を オ ン に し て、 [Next] を ク リ ッ ク し ます。

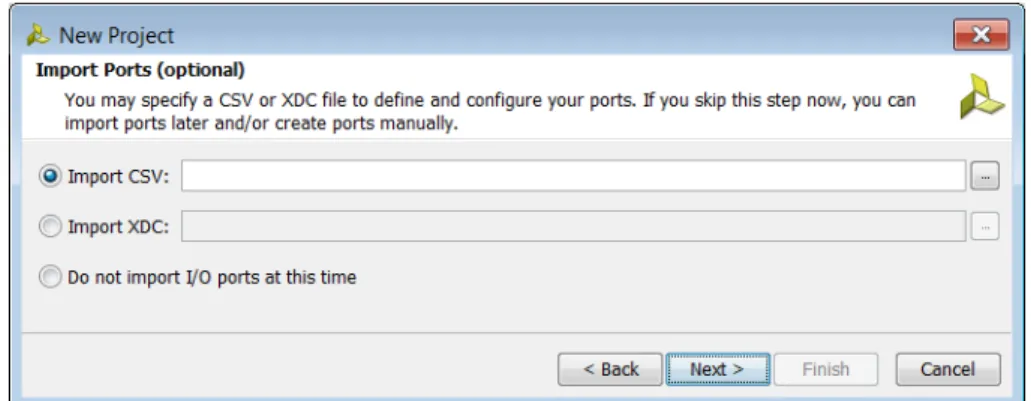

3. オプシ ョ ン : [Import Ports] ダ イ ア ロ グ ボ ッ ク ス (図 2-9) で次のオプシ ョ ン を指定 し 、 I/O ポー ト 定義お よ び制約

を イ ンポー ト する ための フ ァ イ ルを選択 し た ら 、 [Next] を ク リ ッ ク し ます。

° [Import CSV] : I/O 定義を含む CSV フ ァ イ ルを選択 し ます。 CSV フ ァ イ ルに関す る 詳細は、 『Vivado Design

Suite ユーザー ガ イ ド : I/O お よ び ク ロ ッ ク の配置』 (UG899) を参照 し て く だ さ い。

° [Import XDC] : I/O ポー ト 関連の制約のみを含む XDC フ ァ イ ルを選択 し ま す。

° [Do not import I/O ports at this time] : 空のプ ロ ジ ェ ク ト を作成 し ま す。I/O は後ほ ど作成 ま たは イ ン ポー ト で き

ます。

注記 : RTL ヘ ッ ダーま たは ソ ース フ ァ イ ルを使用 し てデザ イ ンの I/O ピ ン配置を実行す る には、 RTL プ ロ ジ ェ ク ト を使用 し ます。

X-Ref Target - Figure 2-9

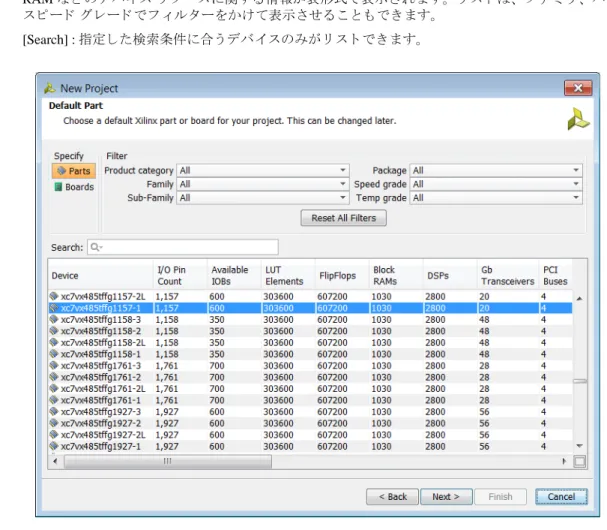

プ ロ ジ ェ ク ト の作成 4. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ン の カ ウ ン ト やル ッ ク ア ッ プ テーブル (LUT) お よ びフ リ ッ プ フ ロ ッ プ (FF) の数、 使用可能なブ ロ ッ ク RAM な ど のデバ イ ス リ ソ ー ス に関す る 情報が表形式で表示 さ れ ま す。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ーをかけて表示 さ せる こ と も で き ます。 ° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

5. [New Project Summary] ページでプ ロ ジ ェ ク ト を定義す る ために選択 し たオプシ ョ ン を確認 し た ら 、 [Finish] を ク

リ ッ ク し ます。

外部プ ロ ジ ェ ク ト のイ ンポー ト

Vivado IDE 以外 (例 : Synopsys の Synplify、 XST、 ま たは ISE Design Suite の Project Navigator) で作成 し た既存の RTL レベルのプ ロ ジ ェ ク ト フ ァ イ ルを イ ン ポー ト で き ます。 Vivado IDE では、 指定 し たプ ロ ジ ェ ク ト の ソ ース フ ァ イ ル が検出 さ れ、 新規プ ロ ジ ェ ク ト へ自動的に追加 さ れます。 最上位モジ ュ ール、 タ ーゲ ッ ト デバ イ ス、 VHDL ラ イ ブ ラ

リ な ど の設定 も 既存プ ロ ジ ェ ク ト か ら イ ンポー ト さ れます。

1. 「プ ロ ジ ェ ク ト の作成」 の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [Imported Project] を オ ンに し て、 [Next] を ク リ ッ ク し ま す。

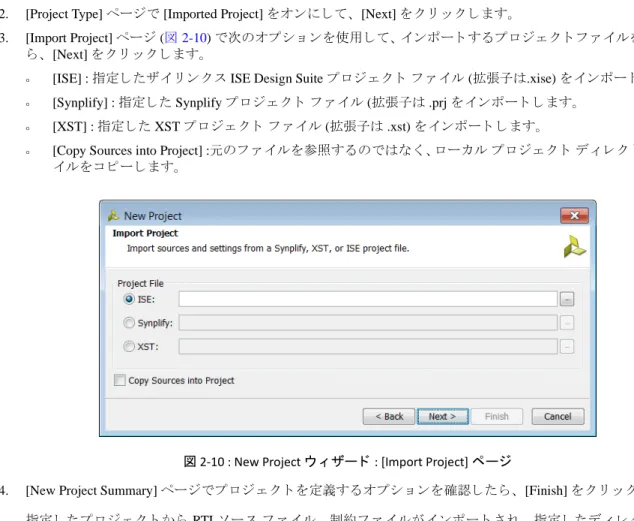

3. [Import Project] ページ (図 2-10) で次のオプシ ョ ン を使用 し て、 イ ン ポー ト す る プ ロ ジ ェ ク ト フ ァ イ ルを指定 し た

ら 、 [Next] を ク リ ッ ク し ます。

° [ISE] : 指定 し たザ イ リ ン ク ス ISE Design Suite プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は.xise) を イ ン ポー ト し ます。

° [Synplify] : 指定 し た Synplify プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は .prj を イ ン ポー ト し ます。

° [XST] : 指定 し た XST プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は .xst) を イ ン ポー ト し ます。

° [Copy Sources into Project] :元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。

4. [New Project Summary] ページでプ ロ ジ ェ ク ト を定義す る オプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。

指定 し たプ ロ ジ ェ ク ト か ら RTL ソ ース フ ァ イ ル、 制約フ ァ イ ルが イ ン ポー ト さ れ、 指定 し たデ ィ レ ク ト リ にプ ロ ジ ェ ク ト フ ァ イ ルが作成 さ れます。イ ン ポー ト プ ロ セ ス のサマ リ が イ ン ポー ト サマ リ レ ポー ト の ロ グ フ ァ イ ルに記述 さ れ、 新規プ ロ ジ ェ ク ト デ ィ レ ク ト リ に保存 さ れ ます。 こ のサマ リ フ ァ イ ルでは、 プ ロ ジ ェ ク ト を作 成する 際に使用 さ れた手順お よ びエ ラ ーや警告 メ ッ セージ を確認で き ます。

X-Ref Target - Figure 2-10

プ ロ ジ ェ ク ト の管理

プ ロ ジ ェ ク ト を開 く

プ ロ ジ ェ ク ト を開 く と 、 前回プ ロ ジ ェ ク ト を閉 じ た と き の状態が復元 さ れ ま す。 プ ロ ジ ェ ク ト の状態 と は、 ソ ー ス フ ァ イ ル順、 ソ ース フ ァ イ ルのデ ィ ス エーブル/ イ ネーブル、 ア ク テ ィ ブお よ び タ ーゲ ッ ト 制約フ ァ イ ル、 合成、 シ ミ ュ レーシ ョ ン、 イ ンプ リ メ ン テーシ ョ ン run の ス テー ト な どです。 プ ロ ジ ェ ク ト を開 く には、 次のいずれかを実行 し ます。

• Getting Started ページの [Open Recent Project] ま たは [Open Project] リ ン ク を ク リ ッ ク し ます。

• [File] → [Open Project] を ク リ ッ ク し ます。

• [Open Project] ツールバー ボ タ ン を ク リ ッ ク し ます。

• Tcl コ ン ソ ールに open_project コ マ ン ド を入力 し ま す。

[Open Project] ダ イ ア ロ グ ボ ッ ク ス で、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) を選択 し ま す。 [Open Project] ダ イ ア ロ グ ボ ッ ク ス の [File Preview] に現在選択 さ れてい る フ ァ イ ルに関する 情報が表示 さ れます。

注記 : ま たは、Windows エ ク ス プ ロー ラ ーで Vivado IDE プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) を直接ダブル ク リ ッ ク し てプ ロ ジ ェ ク ト を開き ます。

複数のプ ロ ジ ェ ク ト を開 く

1 つのセ ッ シ ョ ン で複数のプ ロ ジ ェ ク ト を開 く には、 プ ロ ジ ェ ク ト が開いてい る 状態で 「プ ロ ジ ェ ク ト を開 く 」 のい ずれかの方法を使用 し て別のプ ロ ジ ェ ク ト を開 き ます。 Vivado IDE で現在のプ ロ ジ ェ ク ト を閉 じ る か ど う か尋ね る メ ッ セージが表示 さ れます。 [No] を ク リ ッ ク し て開いてい る プ ロ ジ ェ ク ト を閉 じ ない よ う にする と 、 両方のプ ロ ジ ェ ク ト が開き ます。 各プ ロ ジ ェ ク ト に対 し てそれぞれ メ イ ン ウ ィ ン ド ウ が開き ます。 複数プ ロ ジ ェ ク ト を同 じ Vivado IDE プ ロ セ ス か ら 開 く と 、 開いてい る すべてのプ ロ ジ ェ ク ト で使用 さ れた コ マ ン ド が Tcl コ ン ソ ールへ書き込まれます。 ただ し 、 表示 さ れ る コ マン ド がどのプ ロ ジ ェ ク ト で使用 さ れた も のかわか り に く い こ と があ り ます。 ま た、 すべてのプ ロ ジ ェ ク ト に対 し て 1 つの vivado.jou と 1 つの vivado.log し か作成 さ れません。 注記 : 複数のプ ロ ジ ェ ク ト を開いた場合、シ ス テ ム メ モ リ の要件に よ り 、パフ ォーマン ス が低下する こ と があ り ます。

プ ロ ジ ェ ク ト の保存

プ ロ ジ ェ ク ト は自動的に保存 さ れます。 た と えば、 ソ ース設定、 フ ァ イ ルのプ ロ パテ ィ 、 run オプシ ョ ン な ど、 プ ロ ジ ェ ク ト に変更を加え る と 、 プ ロ ジ ェ ク ト はデ ィ ス ク に自動的に保存 さ れます。 別のデ ィ レ ク ト リ に保存する には、 次のいずれかを実行 し て く だ さ い。 こ れに よ り 、 プ ロ ジ ェ ク ト デ ィ レ ク ト リ 構造 全体が新 し く 指定 さ れたデ ィ レ ク ト リ に コ ピー さ れ、 run の ス テータ ス も 保持 さ れます。

• [File] → [Save Project As] を ク リ ッ ク し ます。

• Tcl コ ン ソ ールに save_project_as コ マ ン ド を入力 し ます。

プ ロ ジ ェ ク ト を閉 じ る

プ ロ ジ ェ ク ト を閉 じ る には、 次のいずれかを実行 し ます。 保存 さ れていない変更があ る 場合は、 それを示す メ ッ セー ジが表示 さ れます。

プ ロ ジ ェ ク ト サマ リ の使用 • Tcl コ ン ソ ールに close_project コ マ ン ド を入力 し ま す。

プ ロ ジ ェ ク ト のアー カ イ ブ

プ ロ ジ ェ ク ト アーカ イ ブ を作成 し て、 バ ッ ク ア ッ プ と し て保存 し た り 、 リ モー ト サ イ ト に送信 し た り で き ます。 プ ロ ジ ェ ク ト を アーカ イ ブする 際、 Vivado IDE では次が実行 さ れます。 • デザ イ ン階層を解析 し ます。 • ラ イ ブ ラ リ デ ィ レ ク ト リ か ら必要な ソース フ ァ イル、 イ ン クルー ド フ ァ イル、 リ モー ト フ ァ イルを コ ピーし ます。 • 制約を コ ピー し ます。 • 合成、 シ ミ ュ レーシ ョ ン、 お よ び イ ンプ リ メ ン テーシ ョ ンの実行結果を コ ピー し ます (オプシ ョ ン)。 • プ ロ ジ ェ ク ト の ZIP フ ァ イ ルを作成 し ます。 プ ロ ジ ェ ク ト のアーカ イ ブを作成する には、 次の手順に従い ます。

1. [File] → [Archive Project] を ク リ ッ ク し ます。

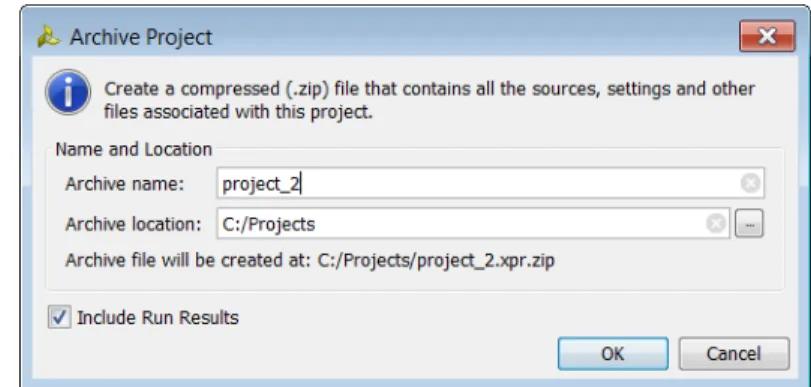

2. [Archive Project] ダ イ ア ロ グ ボ ッ ク ス (図 2-11) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Archive name] : プ ロ ジ ェ ク ト アーカ イ ブ名を指定 し ま す。

° [Archive location] : プ ロ ジ ェ ク ト アーカ イ ブ フ ァ イ ルを保存す る デ ィ レ ク ト リ を指定 し ま す。

° [Include Run Results] : プ ロ ジ ェ ク ト で実行 し た run の設定 と 結果を含め ま す。

Vivado IDE でプ ロ ジ ェ ク ト アーカ イ ブが ZIP フ ァ イ ル形式で作成 さ れ ます。 こ の ZIP フ ァ イ ルには、必要な ソ ー ス フ ァ イ ル、 イ ン ク ルー ド フ ァ イ ル、 run フ ァ イ ル (指定し た場合のみ)、 およ びアーカ イ ブ プ ロ セ ス を記述し た archive.log フ ァ イ ルが含まれます。 archive.log フ ァ イ ルでアーカ イ ブの作成プ ロ セ ス を確認で き ま す。 注記 : ま たは、 Tcl コ ン ソ ールに archive_project コ マン ド を入力し てプ ロ ジ ェ ク ト を アーカ イ ブする こ と も で き ます。

プ ロ ジ ェ ク ト サマ リ の使用

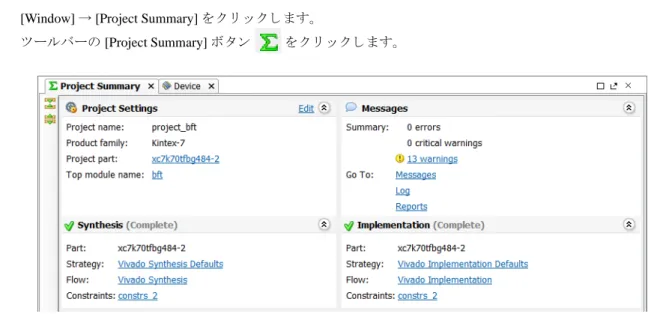

Vivado IDE には、 対話型のプ ロ ジ ェ ク ト サマ リ (図 2-12) が含 ま れ、 デザ イ ン コ マ ン ド が実行 さ れ、 デザ イ ン プ ロ セ ス が実行 さ れ る と 随時ア ッ プデー ト さ れます。 こ れには、 プ ロ ジ ェ ク ト パーツ、 プ ロ ジ ェ ク ト ス テー タ ス、 合成お よ び イ ンプ リ メ ン テーシ ョ ンの状態な ど のプ ロ ジ ェ ク ト お よ びデザ イ ン情報が含まれます。 ま た、 メ ッ セージ、 ロ グ、 レ ポー ト な ど を示すビ ュ ーや [Project Settings] ダ イ ア ロ グ ボ ッ ク スへの リ ン ク な ど、 詳細な情報への リ ン ク も 含まれ ます。 ス ク ロ ール バーを使用 し た り 、 [Collapse All] および [Expand All] ボ タ ン を使用 し てデータ カ テ ゴ リ の表示/非 表示を切 り 替え る こ と がで き ます。

X-Ref Target - Figure 2-11

プ ロ ジ ェ ク ト サマ リ には、 次のセ ク シ ョ ンが含まれます。 • [Project Settings] : プ ロ ジ ェ ク ト 名、 プ ロ ジ ェ ク ト パーツ、 デフ ォ ル ト デバ イ ス 、 お よ び ト ッ プ モジ ュ ール名が 表示 さ れます。 • [Messages] : ° [Summary] : デザ イ ン プ ロ セ ス中に発生 し たエ ラ ーお よ び警告の数を示 し ます。 警告 ま たはエ ラ ーのみを表 示 し た [Messages] ビ ューを開 く リ ン ク も あ り ます。

° [Go To] : [Messages]、 [Log]、 [Reports] ビ ュ ーへの リ ン ク が提供 さ れ ます。 こ れ ら の ビ ュ ーに関す る 詳細は、

『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) を参照し て く だ さ い。

• [Synthesis] お よ び [Implementation] : ア ク テ ィ ブ run の合成お よ び イ ン プ リ メ ン テーシ ョ ン の状態のサマ リ を表示

し ます。 タ ーゲ ッ ト パーツ、 run で使用 さ れた ス ト ラ テジ、 使用 さ れた ツール フ ロ ーおよ び制約セ ッ ト な どが表 示 さ れます。

パーツ、 ス ト ラ テジ、 フ ロ ーの リ ン ク を ク リ ッ ク す る と 、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス が開 き ます。 制 約 リ ン ク を ク リ ッ ク する と 、 [Source File Properties] ビ ューに [Constraint Set Properties] タ ブが表示 さ れます。

注記 : 詳細は、「プ ロ ジ ェ ク ト 設定」 お よ び第 3 章の 「制約の操作」 を参照 し て く だ さ い。

プ ロ ジ ェ ク ト サマ リ を開 く には、 次のいずれか を実行 し ます。

• [Window] → [Project Summary] を ク リ ッ ク し ま す。

• ツールバーの [Project Summary] ボ タ ン を ク リ ッ ク し ま す。

プ ロ ジ ェ ク ト 設定

プ ロ ジ ェ ク ト 設定は、 各プ ロ ジ ェ ク ト の必要に合わせて指定で き ます。 プ ロ ジ ェ ク ト 設定には、 最上位モジ ュ ールの 定義に関する 一般的な設定、 お よ びシ ミ ュ レーシ ョ ン、 合成、 イ ンプ リ メ ン テーシ ョ ン、 IP カ タ ロ グ な どの設定が含 まれます。 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス を表示す る には、 次のいずれか を実行 し ます。

• [Tools] → [Project Settings] を ク リ ッ ク し ます。

• ツールバーの [Project Settings] ボ タ ン を ク リ ッ ク し ま す。

• Flow Navigator で [Project Settings] を ク リ ッ ク す る か、 [Simulation Settings]、 [Synthesis Settings]、 [Implementation

Settings]、 [Bitstream Settings] のいずれか を ク リ ッ ク し ま す。 X-Ref Target - Figure 2-12

プ ロ ジ ェ ク ト 設定

• プ ロ ジ ェ ク ト サマ リ で [Project Settings] ヘ ッ ダーの横にあ る Edit リ ン ク を ク リ ッ ク する か、 [Synthesis] ま たは

[Implementation ] セ ク シ ョ ン のいずれかで ス ト ラ テ ジ ま たは フ ロ ーを ク リ ッ ク し ます。

[Project Settings] ダ イ ア ロ グ ボ ッ ク ス の開 き 方に よ っ て、 最適な カ テ ゴ リ がデフ ォ ル ト で表示 さ れ る よ う にな っ てい ます。 た と えば、 Flow Navigator で [Simulation Settings] を ク リ ッ ク し た場合、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス に は [Simulation] カテ ゴ リ が表示 さ れます。 次のセ ク シ ョ ンは、 各カテ ゴ リ の詳細を示し ています。

[General] ページ

[General] ページ (図 2-13) では、 プ ロ ジ ェ ク ト 名、 パー ツ、 タ ーゲ ッ ト 言語、 タ ーゲ ッ ト シ ミ ュ レ ー タ 、 最上位モ ジ ュ ール名、 言語オプシ ョ ン を指定で き ます。 • [Name] : プ ロ ジ ェ ク ト 名を指定 し ま す。 • [Project Part] : 合成お よ び イ ン プ リ メ ン テーシ ョ ン両方でデフ ォ ル ト と し て使用す る タ ーゲ ッ ト パーツ を指定 し ます。 参照ボ タ ン を ク リ ッ ク する と [Select Device] ダ イ ア ロ グ ボ ッ ク ス が表示 さ れ、 パーツ を変更で き ます。 注記 : 合成 run ま たは イ ンプ リ メ ンテーシ ョ ン run が複数あ る場合は、[Run Properties] ビ ュ ーか ら run 設定を変更

し て特定 run で使用 さ れ る パーツ を変更す る こ と も で き ま す。 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) の 「[Run Properties] ビ ュ ー」 を参照 し て く だ さ い。

• [Target Language] : Verilog ま たは VHDL のいずれかにデザ イ ン の タ ーゲ ッ ト 出力言語を指定 し ます。 指定 し た

タ ーゲ ッ ト 言語でデザ イ ンの RTL 出力フ ァ イ ルが生成 さ れ ます。 タ ーゲ ッ ト 言語で制御 さ れ る 出力の例は、 合 成、 シ ミ ュ レーシ ョ ン、 最上位 ラ ッ パー フ ァ イ ル、 テ ス ト ベンチ、 およ び IP の イ ン ス タ ン シエーシ ョ ン テ ンプ レー ト です。

• [Target Simulator] : シ ミ ュ レー タ ーを ビヘ イ ビ ア シ ミ ュ レーシ ョ ン ま たは タ イ ミ ン グ シ ミ ュ レーシ ョ ン用に起動

する よ う に指定 し ます。 使用で き る オプシ ョ ンは次の と お り です。

° [Vivado Simulator] : タ ーゲ ッ ト シ ミ ュ レー タ を Vivado シ ミ ュ レー タ に指定 し ます。

° [QuestaSim/ModelSim] : タ ーゲ ッ ト シ ミ ュ レー タ ーを Mentor Graphics® ModelSim ま たは Questa® Advanced

Simulator ツールに指定 し ま す。シ ミ ュ レーシ ョ ン実行時に こ れ ら のシ ミ ュ レー タ ーを起動 さ せ る よ う にす る には、 指定 し たシ ミ ュ レー タ ーは イ ン ス ト ール さ れ、 $PATH で指定 さ れてい る必要があ り ます。

ModelSim ま たは Questa の使用を サポー ト す る ためには、 こ れ ら のシ ミ ュ レー タ ーで使用で き る よ う にザ イ リ ン ク ス シ ミ ュ レ ーシ ョ ン ラ イ ブ ラ リ を コ ン パ イ ルす る 必要が あ り ま す。 Vivado IDE の Tcl コ マ ン ド に

compile_simlibxlib と 入力 し 、ModelSim お よ び Questa シ ミ ュ レー タ の シ ミ ュ レーシ ョ ン ラ イ ブ ラ リ

を コ ンパ イ ル し ます。

ラ イ ブ ラ リ が コ ンパ イ ル さ れ る と 、 シ ミ ュ レー タ ーは modelsim.ini フ ァ イ ルを使用 し て こ れ ら の コ ンパ イ ル済み ラ イ ブ ラ リ を参照 し ます。 modelsim.ini フ ァ イ ルは、 デフ ォ ル ト の初期化フ ァ イ ルで、 リ フ ァ レ ン ス ラ イ ブ ラ リ パス、 最適化、 コ ンパ イ ラ ー、 シ ミ ュ レータ ーの設定を指定する制御変数が含まれます。 次は、 Vivado ツールでの modelsim.ini の検索順です。

- [Simulation Settings] の [Compiled library location] オプシ ョ ン で指定 し たデ ィ レ ク ト リ

注記 : こ のオプシ ョ ンは、[General] ページで [QuestaSim/ModelSim] が ターゲ ッ ト シ ミ ュ レータ と し て設 定 さ れてい る 場合のみ [Simulation] ページに表示 さ れます。

- compxlib compile_simlib の実行時に設定 さ れた compxlib.compiled_library_dir 変数で指

定 さ れ る パ ス

- MODELSIM 環境変数で定義 さ れたパ ス

重要: modelsim.ini フ ァ イルが こ れ ら のデ ィ レ ク ト リ にない場合は、 ザ イ リ ン ク ス プ リ ミ テ ィ ブを含めるデザ イ

ン を シ ミ ュ レーシ ョ ンで き ません。

• [Top Module Name] : デザ イ ンの最上位 RTL モジ ュ ール名を指定 し ます。 下位モジ ュ ール名を入力 し 、 特定のモ

ジ ュ ールに対 し て合成を実行する こ と も で き ます。 参照ボ タ ン を ク リ ッ ク す る と 、 最上位モジ ュ ールが自動的に 検索 さ れ、 可能性のあ る 最上位モジ ュ ールの リ ス ト が表示 さ れます。

• [Language Options] : 参照ボ タ ン を ク リ ッ ク し 、 [Language Options] ダ イ ア ロ グ ボ ッ ク ス で次のオプシ ョ ン を設定 し ます。

° [Verilog Options] : 参照ボ タ ン を ク リ ッ ク し 、 [Verilog Options] ダ イ ア ロ グ ボ ッ ク ス で次のオプシ ョ ン を設定

し ます。

- [Verilog Include Files Search Paths] : Verilog ソ ー ス フ ァ イ ルの ‘include 文で参照 さ れ る フ ァ イ ルの検索パ

ス を指定 し ます。

- [Defines] : プ ロ ジ ェ ク ト の Verilog マ ク ロ 定義を指定 し ま す。

- [Uppercase all identifiers] : すべての Verilog 識別子を大文字に設定 し ま す。

° [Generics/Parameters] : VHDL ではジ ェ ネ リ ッ ク が、 Verilog では定数値のパ ラ メ ー タ ー定義がサポー ト さ れ ま す。 ど ち ら の方法で も 、 パ ラ メ ー タ ーを変更で き る ので、 さ ま ざ ま な状況で再利用可能です。 参照ボ タ ン を ク リ ッ ク する と 、 ジ ェ ネ リ ッ ク お よ びパ ラ メ ー タ ーの値を定義 し て、 ソ ース フ ァ イ ルで定義 さ れたデフ ォ ル ト の値を上書き で き ます。 ° [Top Library] : 最上位モジ ュ ールの ラ イ ブ ラ リ 名を指定 し ます。 ° [Loop Count] : 最大ループ反復値を指定 し ま す。 デフ ォ ル ト 値は 1000 です。 注記 : [Loop Count] オプシ ョ ンは、 合成中ではな く エ ラ ボ レーシ ョ ン中に使用 さ れます。 合成に対 し ては、 [Synthesis] ページの [More Options] フ ィ ール ド に 「-loop_iteration_limit」 と 入力 し ます。

X-Ref Target - Figure 2-13

プ ロ ジ ェ ク ト 設定

[Simulation] ページ

[Simulation] ページ (図 2-14) では、 シ ミ ュ レーシ ョ ン セ ッ ト 、 シ ミ ュ レーシ ョ ン最上位モジ ュ ール名、 コ ンパ イ ルお

よ びシ ミ ュ レーシ ョ ン オプシ ョ ン を指定で き ます。 オプシ ョ ン を ク リ ッ ク する と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下に その説明が表示 さ れ ます。 シ ミ ュ レ ーシ ョ ン設定の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : ロ ジ ッ ク シ ミ ュ レーシ ョ ン』 (UG900) を参照し て く だ さ い。

X-Ref Target - Figure 2-14

[Synthesis] ページ

[Synthesis] ページ (図 2-15) では、 制約セ ッ ト 、 合成ス ト ラ テ ジお よ び合成オプシ ョ ン を指定で き ま す。 オプシ ョ ンは

選択 し た合成ス ト ラ テジで定義 さ れますが、 こ れ ら は変更で き ます。 オプシ ョ ン を ク リ ッ ク す る と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れ ます。 合成設定の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 合成』 (UG901) を参照 し て く だ さ い。

X-Ref Target - Figure 2-15

プ ロ ジ ェ ク ト 設定

[Implementation] ページ

[Implementation] ページ (図 2-16) では、制約セ ッ ト 、イ ンプ リ メ ン テーシ ョ ン ス ト ラ テ ジお よ び イ ン プ リ メ ン テーシ ョ ン オプシ ョ ン を指定で き ます。 オプシ ョ ンは選択 し た イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジで定義 さ れますが、 こ れ ら は変更で き ます。 た と えば、 消費電力お よ び物理合成な ど のオプシ ョ ンの段階を実行す る オプシ ョ ン を使用可能で す。 オプシ ョ ン を ク リ ッ ク する と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れます。 イ ンプ リ メ ン テーシ ョ ン設定の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : イ ンプ リ メ ン テーシ ョ ン』 (UG904) を参照し て く だ さ い。

ヒ ン ト _{: Tcl ス ク リ プ ト を追加する と 、tcl.pre および tcl.post フ ァ イルで イ ンプ リ メ ンテーシ ョ ンのどの段階の}

前後にで も source コ マ ン ド で読み出す こ と がで き ます。 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : イ ンプ リ メ ン テーシ ョ ン』 (UG904) を参照し て く だ さ い。

X-Ref Target - Figure 2-16

[Bitstream] ページ

[Bitstream] ページ (図 2-17) では、 ビ ッ ト ス ト リ ーム を生成す る 前にオプシ ョ ン を定義で き ます。 オプシ ョ ン を ク リ ッ

ク する と 、ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れます。ビ ッ ト ス ト リ ーム設定の詳細は、『Vivado Design Suite ユーザー ガ イ ド : プ ロ グ ラ ムお よ びデバ ッ グ』 (UG908) を参照 し て く だ さ い。

X-Ref Target - Figure 2-17

Tcl ス ク リ プ ト を使用 し たプ ロ ジ ェ ク ト の作成

[IP Catalog] ページ

[IP Catalog] ページ (図 2-18) には、 ユーザー IP レ ポ ジ ト リ (ユーザーがパ ッ ケージ ま たはサー ド パーテ ィ か ら 取得) へ

のパ ス お よ びザ イ リ ン ク ス ソ フ ト ウ ェ ア イ ン ス ト ールに含 ま れ る Vivado IP カ タ ロ グへのパ ス が表示 さ れ ま す。 [Update IP Catalog] を ク リ ッ ク す る と 、 追加で IP レ ポ ジ ト リ 検索パ ス を指定 し た り 、 すべての レ ポ ジ ト リ を読み込ん だ り で き ます。 IP カ タ ロ グ設定の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : IP を使用し た設計』 (UG896) を参照 し て く だ さ い。

Tcl ス ク リ プ ト を使用 し た プ ロ ジ ェ ク ト の作成

Vivado IDE では、 Tcl ス ク リ プ ト を使用 し てプ ロ ジ ェ ク ト を作成す る こ と も で き ます。 Vivado IDE で実行 し たほ と ん ど の動作が Tcl コ マ ン ド で実行 さ れ ます。 Vivado IDE の Tcl コ ン ソ ールに表示 さ れ る Tcl コ マ ン ド は、 vivado.jou お よ び vivado.log フ ァ イ ルに保存 さ れます。 vivado.jou フ ァ イ ルには コ マン ド だけが、 vivado.log フ ァ イ ル には コ マ ン ド と 返 さ れた メ ッ セージがすべて含まれます。 こ れ ら の フ ァ イ ルを使用 し て、 ス ク リ プ ト を開発 し 、 プ ロ ジ ェ ク ト モー ド で し ます。Tcl コ マ ン ド の詳細は、『Vivado Design Suite Tcl コ マン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) を 参照 し て く だ さ い。

X-Ref Target - Figure 2-18

次は、 プ ロ ジ ェ ク ト を作成 し 、 さ ま ざ ま な ソ ース を追加 し 、 設定を コ ン フ ィ ギ ュ レーシ ョ ン し 、 合成お よ び イ ンプ リ メ ン テーシ ョ ン run を開始する サンプル ス ク リ プ ト です。

# Typical usage: vivado –mode tcl –source run_bft_project.tcl # Create the project and directory structure

create_project project_bft_batch ./project_bft_batch -part xc7k70tfbg484-2 # Create the fileset for simulation

create_fileset -simset sim_1

# Add the various sources to the project

add_files {./Sources/hdl/FifoBuffer.v ./Sources/hdl/async_fifo.v ./Sources/hdl/bft.vhdl}

add_files -fileset sim_1 ./Sources/hdl/bft_tb.v add_files ./Sources/hdl/bftLib

# Set VHDL library property on some files

set_property library bftLib [get_files {./Sources/hdl/bftLib/round_4.vhdl ./Sources/hdl/bftLib/round_3.vhdl ./Sources/hdl/bftLib/round_2.vhdl

./Sources/hdl/bftLib/round_1.vhdl ./Sources/hdl/bftLib/core_transform.vhdl ./Sources/hdl/bftLib/bft_package.vhdl}]

# Now import (copy) the files into the project directory structure import_files -force

import_files -fileset constrs_1 -force -norecurse ./Sources/bft_full.xdc # Mimic GUI behavior of automatically setting top and file compile order update_compile_order -fileset sources_1

update_compile_order -fileset sim_1 # Launch Synthesis

launch_runs synth_1 wait_on_run synth_1

open_run synth_1 -name netlist_1

# Generate a timing and power reports and write to disk # Can create custom reports as required

report_timing_summary -delay_type max -report_unconstrained -check_timing_verbose -max_paths 10 -input_pins -file

./Tutorial_Created_Data/project_bft_batch/syn_timing.rpt

report_power -file ./Tutorial_Created_Data/project_bft_batch/syn_power.rpt # Launch Implementation

launch_runs impl_1 -to_step write_bitstream wait_on_run impl_1

# Generate a timing and power reports and write to disk # comment out the open_run for batch mode

open_run impl_1

report_timing_summary -delay_type min_max -report_unconstrained -check_timing_verbose -max_paths 10 -input_pins -file

./Tutorial_Created_Data/project_bft_batch/imp_timing.rpt

report_power -file ./Tutorial_Created_Data/project_bft_batch/imp_power.rpt # Can open the graphical environment if visualization desired

# comment out the for batch mode start_gui

第 3 章

ソ ース フ ァ イルの操作

概要

ソ ース フ ァ イ ルにはプ ロ ジ ェ ク ト ソ ース、 デザ イ ン ソ ース、 制約 ソ ース、 シ ミ ュ レーシ ョ ン ソ ース、 IP ソ ース、 デ ジ タ ル信号処理 (DSP) ソ ース、 エンベデ ッ ド ソ ース な どが含まれます。 プ ロ ジ ェ ク ト モー ド の場合は、 Vivado™ IDE ま たは Tcl コ マ ン ド か ス ク リ プ ト を使用 し て こ れ ら の ソ ース フ ァ イ ルを作成で き ま す。 Vivado IDE では、 自動的に ソ ース フ ァ イ ルが管理 さ れ ます。 非プ ロ ジ ェ ク ト モー ド の場合、 こ れ ら の ソ ース フ ァ イ ルは Tcl コ マ ン ド か ス ク リ プ ト を使用 し て作成で き ますが、 ソ ース フ ァ イ ルは手動で管理する 必要があ り ます。 本章では、 プ ロ ジ ェ ク ト モー ド での ソ ース の作成 と 管理、 非プ ロ ジ ェ ク ト モー ド での ソ ース の作成について説明 し ます。

プ ロ ジ ェ ク ト モー ド でのソ ースの操作

Vivado IDE では、 プ ロ ジ ェ ク ト に対 し て ロ ーカルにあ る フ ァ イ ルか、 リ モー ト にあ っ て ラ イ ブ ラ リ か ら 参照 し てい る ソ ース フ ァ イ ルを作成およ び管理で き ます。 Verilog および VHDL ソ ース フ ァ イ ルは、 デザ イ ン フ ロ ーのどの段階で も プ ロ ジ ェ ク ト に追加で き ます。 ま た、 制約フ ァ イ ル、 シ ミ ュ レーシ ョ ン ソ ース、 DSP ソ ース、 エンベデ ッ ド ソ ー ス も 作成 し た り 、 デザ イ ンに追加 し た り で き る ほか、 既存 IP を追加し た り で き ます。

デザイ ン ソ ースの操作

Vivado IDE では、 HDL ま たはネ ッ ト リ ス ト フ ァ イ ルを含めてデザ イ ン ソ ー ス フ ァ イ ルを作成お よ び管理で き ま す。

デザイ ン ソ ースの作成

1. [File] → [Add Sources] を ク リ ッ ク し ま す。

注記 : ま たは、 Flow Navigator で [Add Sources] を ク リ ッ ク する か、 [Sources] ビ ューのポ ッ プア ッ プ メ ニ ューか ら [Add Sources] を ク リ ッ ク し ます。

3. [Add or Create Design Sources] ページ (図 3-2) で [Create File] を ク リ ッ ク し ます。 X-Ref Target - Figure 3-1

図 3-1 : Add Sources ウ ィ ザー ド

X-Ref Target - Figure 3-2

プ ロ ジ ェ ク ト モー ド でのソ ースの操作

4. [Create Source File] ダ イ ア ロ グ ボ ッ ク ス (図 3-3) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ま す。

° [File type] : Verilog フ ァ イ ル (.v)、 Verilog ヘ ッ ダー フ ァ イ ル (.vh)、 SystemVerilog フ ァ イ ル (.sv)、 VHDL フ ァ

イ ル (.vhdl) な どのフ ァ イ ル形式のいずれかを指定し ます。 ° [File name] : 新 し い HDL ソ ース フ ァ イ ルの名前を指定 し ます。 ° [File location] : フ ァ イ ルを作成す る デ ィ レ ク ト リ を指定 し ます。 注記 : フ ァ イ ルのプ レース ホルダーが ソ ース の リ ス ト に追加 さ れます。 フ ァ イ ルは [Finish] を ク リ ッ ク す る と 作 成 さ れます。 5. [Create File] を何度か ク リ ッ ク し て、 プ ロ ジ ェ ク ト に追加す る モジ ュ ール数を定義 し ます。 6. [Add Sources] ページで ソ ー ス フ ァ イ ルに最適な ラ イ ブ ラ リ を指定 し ま す。 注記 : デフ ォル ト では、HDL ソ ース フ ァ イ ルは work ラ イ ブ ラ リ に追加 さ れます。必要に応じ て、ユーザー VHDL ラ イ ブ ラ リ を作成 し 、 参照で き ます。 7. [Finish] を ク リ ッ ク す る と 、 指定 し た ソ ー ス がプ ロ ジ ェ ク ト に追加 さ れ ま す。

8. オプシ ョ ン : [Define Module] ダ イ ア ロ グ ボ ッ ク ス (図 3-4) で次のオプシ ョ ン を使用 し て Verilog、Verilog ヘ ッ ダー、

SystemVerilog、 ま たは VHDL でモジ ュ ール ま たはアーキ テ ク チ ャ を定義 し た ら 、 [OK] を ク リ ッ ク し ま す。

° [New Source Files] : 複数フ ァ イ ルを作成 し た ら 、 定義す る モジ ュ ールの名前を ク リ ッ ク し ます。

注記 : こ のフ ィ ール ド は複数フ ァ イ ルを作成 し た場合にのみ表示 さ れます。

° [Entity name/Module name] : VHDL コ ー ド のエ ン テ ィ テ ィ ま たは Verilog ま たは SystemVerilog コ ー ド のモ

ジ ュ ール名の名前を指定 し ます。

注記 : エン テ ィ テ ィ ま たはモジ ュール名はデフ ォル ト でそのフ ァ イ ル名にな り ますが、 別の名前を付け る こ と も で き ます。

° [Architecture name] : RTL ソ ース フ ァ イ ルの アーキ テ ク チ ャ を指定 し ます。デフ ォ ル ト では [Behavioral] です。

注記 : こ のオプシ ョ ンは、 VHDL コ ー ド の場合にのみ表示 さ れ、 Verilog ま たは SystemVerilog モジ ュ ールを 定義する 場合には表示 さ れません。

° [I/O Port Definitions] : モジ ュ ール定義に追加す る ポー ト を定義 し ます。

- [Port Name] : RTL コ ー ド に記述 さ れ る ポー ト の名前を定義 し ま す。 - [Direction] : ポー ト を入力、 出力、 双方向のいずれかに指定 し ま す。 - [Bus] : ポー ト がバ ス ポー ト か ど う か を指定 し ま す。 次の [MSB] お よ び [LSB] オプシ ョ ン を使用 し て ポー ト のバ ス幅を定義 し ます。 - [MSB] : 最上位ビ ッ ト (MSB) の数を定義 し ま す。 [LSB] フ ィ ール ド と 組み合わせて、 定義 さ れ る バ ス の 幅を指定 し ます。 - [LSB] : 最下位ビ ッ ト (LSB) の数を定義 し ま す。 注記 : ポー ト がバス ポー ト でない場合は、 MSB および LSB は無視 さ れます。 X-Ref Target - Figure 3-3
