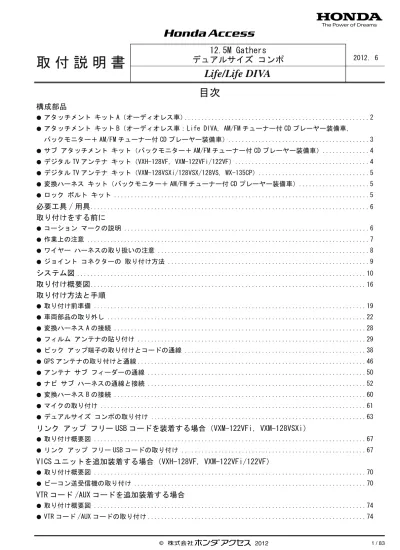

取 付 説 明 書
12.5M Gathers
デュアルサイズ コンポ
Life/Life DIVA
2012. 6目次
構成部品
●アタッチメント キット A（オーディオレス車）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 ●アタッチメント キット B（オーディオレス車：Life DIVA，AM/FM チューナー付 CD プレーヤー装備車， バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ●サブ アタッチメント キット（バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）．．．．．．．．．．．．．．4 ●デジタル TV アンテナ キット（VXH-128VF，VXM-122VFi/122VF）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 ●デジタル TV アンテナ キット（VXM-128VSXi/128VSX/128VS，WX-135CP）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 ●変換ハーネス キット（バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）．．．．．．．．．．．．．．．．．．．．．5 ●ロック ボルト キット ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5必要工具 / 用具
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6取り付けをする前に
●コーション マークの説明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 ●作業上の注意 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 ●ワイヤー ハーネスの取り扱いの注意 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 ●ジョイント コネクターの 取り付け方法 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9システム図
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10取り付け概要図
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16取り付け方法と手順
●取り付け前準備 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 ●車両部品の取り外し ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 ●変換ハーネス A の接続 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 ●フィルム アンテナの貼り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 ●ピック アップ端子の取り付けとコードの通線 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 ●GPS アンテナの取り付けと通線 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．46 ●アンテナ サブ フィーダーの通線 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．50 ●ナビ サブ ハーネスの通線と接続 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52 ●変換ハーネス B の接続 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．60 ●マイクの取り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．61 ●デュアルサイズ コンポの取り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63リンク アップ フリー USB コードを装着する場合（VXM-122VFi，VXM-128VSXi）
●取り付け概要図 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67 ●リンク アップ フリー USB コードの取り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67VICS ユニットを追加装着する場合（VXH-128VF，VXM-122VFi/122VF）
●取り付け概要図 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．70 ●ビーコン送受信機の取り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．70VTR コード /AUX コードを追加装着する場合
●取り付け概要図 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．74 ●VTR コード /AUX コードの取り付け ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．74USB コード（VXH-128VF，VXM-122VFi/122VF，VXM-128VSXi/128VSX）を追加装着する場合
●取り付け概要図 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．77 ●USB コードの取り付け．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．77取り付け後の確認
●取り付け確認 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82 ●作動確認 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82 ●復元作業 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．83構成部品
アタッチメント キット A（オーディオレス車）
ナビ サブ ハーネス A 型紙 ハーネス バンド （8） ウレタン テープ （9） ジョイント コネクター カバー （3） ジョイント コネクター ケース （3） ブラケット 4 × 16 mm タッピング スクリュー （2） ホルダー付き ハーネス バンド A （2） ホルダー付き ハーネス バンド B 変換ハーネス A GPS ブラケット （仕様により余る場合もあります） （仕様により余る場合もあります） （仕様により余る場合もあります） （仕様により余る場合もあります）アタッチメント キット B（オーディオレス車：Life DIVA，AM/FM チューナー付 CD プレーヤー装
備車，バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）
長ハーネス バンド （3） アンテナ サブ フィーダー A クリップ 5 × 7 mm フランジ ボルト （8） 6 × 10 mm フランジ ボルト アルミ テープ （2） クリップ付き ハーネス バンド （2） 5 × 16 mm ワッシャー付きボルト ナビ サブ ハーネス A 型紙 ハーネス バンド （8） ウレタン テープ （9） ジョイント コネクター カバー （3） ジョイント コネクター ケース （3） ブラケット 4 × 16 mm タッピング スクリュー （2） ホルダー付き ハーネス バンド A （2） （仕様により余る場合もあります） （仕様により余る場合もあります） （仕様により余る場合もあります） （仕様により余る場合もあります）サブ アタッチメント キット（バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）
デジタル TV アンテナ キット（VXH-128VF，VXM-122VFi/122VF）
ホルダー付き ハーネス バンド B 変換ハーネス A GPS ブラケット 長ハーネス バンド （3） クリップ 5 × 7 mm フランジ ボルト （8） 6 × 10 mm フランジ ボルト アルミ テープ （2） クリップ付き ハーネス バンド （2） 5 × 16 mm ワッシャー付きボルト ナビ サブ ハーネス B アンテナ サブ フィーダー B ウレタン テープ （3） フィルム アンテナ A フィルム アンテナ B フィルム アンテナ C （2） （仕様により余る場合もあります） （仕様により余る場合もあります）デジタル TV アンテナ キット（VXM-128VSXi/128VSX/128VS，WX-135CP）
変換ハーネス キット（バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車）
ロック ボルト キット
アンテナ コード フィルム アンテナ アンテナ コード 変換ハーネス B ロック ボルト （2） ラベル ロック キー キーコード ラベル インストラクション カード必要工具 / 用具
取り付けをする前に
コーション マークの説明
取り付けに関することや，その他のアドバイスは下記の表示を使って記載します。 しっかりとお読みください。 ・ プラス ドライバー ・ マイナス精密ドライバー ・ マイナス ドライバー ・ がびょう ・ ラチェット ・ ニッパー ・ はさみ ・ ナイフ ・ 定規 ・ マスキング テープ ・ 粘着テープ ・ ウエス ・ プライヤー ・ 中性洗剤 ・ 霧吹き ・ スキージ ・ 脱脂洗浄剤（Honda 純正用品） ・ 絶縁テープ ・ スパナ ・ サインペン ・ 保護めがね ・ ソケット ・ やすり ・ ドリル ・ ドリル刃 ・ 15 mm 径ホール ソー ・ プラス スタッビ ドライバー ・ ハンディ リムーバ セット （KTC ATP2014）相当品 ・ 廻挽きのこぎり ・ ドライバー型ハンドル ・ 故障，破損するのを防ぐためのアドバイスを記載しています。 ・ 知っておくと便利なことを記載しています。作業上の注意
・ フィルム アンテナの取り付け時，点検整備済みステッカーの貼り付け位置が規制されますので，できるだけス テッカー貼り付け前にフィルム アンテナの取り付けを行ってください。 ・ フロント コンソール，インストルメント パネル等に傷を付けないように注意して作業を行ってください。 ・ フィルム アンテナを改造したり，コードの延長等は行わないでください。 ・ フィルム アンテナは正規貼り付け位置以外の場所へは取り付けないでください。 ・ 取り付け（貼り付け）作業は直射日光の当たる場所，ほこり等の出る場所では行わないでください。 ・ フィルム アンテナを貼るときに使用する中性洗剤溶液の指定濃度は下表に従ってください。 室内を濡らさないよう，インストルメント パネル等のまわりをウエス等でカバーして作業を行ってください。 ・ 中性洗剤溶液は霧吹きに入れて使用してください。 ・ 用品取り付けの際は，車両本体および各部品に傷を付けたり，破損しないように注意して作業を行ってください。 ・ 車両部品を取り外す際は，復元時の事を考えて，取り付け状態を確認してから取り外してください。 ・ 車両部品のツメや部品を固定しているクリップ等を外す際は，破損しないように注意して作業を行ってください。 なお，復元時には浮きなどがないよう，ツメやクリップ等は確実に取り付けてください。 ・ シールや両面テープなどを貼り付ける際には，貼り付け面の油，ゴミ，汚れ等を，脱脂洗浄剤を染み込ませたウ エスで完全に拭き取り，十分に乾燥させてから貼り付けてください。脱脂洗浄剤は，直接貼り付け面にかけて使 用しないでください。 脱脂洗浄剤は，Honda 純正用品を必ずご使用ください。 ・ 貼り付け作業を行う際は，車両貼り付け面の温度を 15 ～ 40 ℃に保つ事を厳守してください。特に冬期の低温時 には，両面テープ等の粘着性が低下する事があるため，車両貼り付け面を暖めてから貼り付けてください。 ・ 貼り付け時は，用品および車両部品を破損しないよう注意しながら十分に圧着してください。 ・ 貼り付け作業を行う場合，貼り直すことのないように注意してください。貼り直しを行うと破損または両面テー プ等の性能が十分に発揮されない場合があります。 ・ 用品を取り付ける際，ボルト，スクリューなどは取付説明書に指示されている部品を必ず使用してください。安 易に似ている部品を使用すると，トラブル等の原因になる恐れがあります。 ・ 車両バッテリーからマイナス（－）端子の接続を外してください。事前に車両ヘッド ユニット等の設定を記録し ておいてください。作業終了後，車両バッテリーにマイナス（－）端子を接続してから，記録しておいた設定内 容を車両ユニットに書き込み直してください。時計がある場合は，時間設定を現在時間に合わせ直してください。 ・ 上記の内容をご理解の上，車両のサービス マニュアルの整備情報と作業に関連している項に準じて作業を行って ください。特に，安全には十分注意してください。 薄い 気温 COLD 濃度の目安 濃度 1 % 濃い 3 % 気温 HOT 22 ℃ 30 ℃ 指定濃度 水：中性洗剤 100：1ワイヤー ハーネスの取り扱いの注意
カプラー，端子類の取り外し は，ハーネスを引張らず，接続 部本体を持って外すこと。 ハーネス類は強く引張らないこ と。ハーネス損傷の原因になり ます。 ハーネス バンドの端末は， 余った部分をカットすること。 カプラー，端子類の接続は，確 実にロックするまで差し込むこ と。 カプラーをステイから外した場 合は，必ずもとに戻し，作業終 了後に抜け等がないことを再確 認すること。 部品組み付け時は，ハーネスの かみ込みに注意する。 ハーネスは，たれ下がらないよ う車両のハーネス等にクランプ する。車両のクランプ等外した 場合は必ずもとに戻すこと。 ・ SRS ハーネスにはクランプ等をしないでください。ジョイント コネクターの
取り付け方法
1． コードの先端をジョイント コネクター ケー スの穴に差し込み，コードを折り曲げて車両 ハーネス カプラーのコードとともにジョイン ト コネクター ケースに取り付ける。コード は指で溝部に押し込んでください。 用品コード 穴 ジョイント コネクター ケース 溝 車両ハーネス カプラー コード ジョイント コネクター ケース ジョイント コネクター ケース 用品コード ●指で押し込む 2． ジョイント コネクター カバーをかぶせ，コー ドが外れないようにカバーを手で押してロッ ク（1 段目）し，更にプライヤーでロック（2 段目）して取り付ける。 ・ 2 段目のロックをする際は，カバーとケースの 中央部をプライヤーではさんでロックしてくだ さい。カバーの片側ずつプライヤーで押さえつ けてロックをしないでください。接触不良や断 線の原因となります。 ジョイント コネクター ケース ジョイント コネクター ケース ジョイント コネクター カバー 中央部を 押す ロック （2 段） < ジョイント コネクターを誤って取り付けた場合 のご注意 > ● 一度取り付けたジョイント コネクターは，取り 外さないでください。 ● ジョイント コネクターを車両側の違うコードに 誤って取り付けた場合は，コネクター カバーと コネクター ケースが圧着していることを確認 後，下記の要領で処理をし，あらためて新品の ジョイント コネクターで車両側の適切なコード に取り付けてください。 （補修用ジョイント コネクターが用意されてい ます。Honda 販売店でお求めください。） 1． 用品コードをジョイント コネクターから約 40 mm 程残して切断します。 2． ショート防止の為，図のようにコード先端を 折り曲げ絶縁テープを巻きます。 絶縁テープ 用品コード コード先端を折り曲げ， 絶縁テープを巻くシステム図
〈オーディオレス車（Life）：VXH-128VF，VXM-122VFi/122VF〉
QA42601BD GPS アンテナ 車両アンテナ フィーダー アンテナ サブ フィーダー A フィルム アンテナ B 変換ハーネス A 車両 20 極 カプラー フィルム アンテナ A デュアルサイズ コンポ ナビ サブ ハーネス A フィルム アンテナ C マイク〈オーディオレス車（Life DIVA），AM/FM チューナー付 CD プレーヤー装備車：VXH-128VF，VXM-122VFi/
122VF〉
QA42602BD GPS アンテナ 車両アンテナ フィーダー フィルム アンテナ B 変換ハーネス A 車両 20 極 カプラー フィルム アンテナ A デュアルサイズ コンポ ナビ サブ ハーネス A フィルム アンテナ C マイク〈バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車：VXH-128VF，VXM-122VFi/122VF〉
QA42603DD GPS アンテナ 車両アンテナ フィーダー アンテナ サブ フィーダー B フィルム アンテナ B 車両 24 極 カプラー フィルム アンテナ A デュアルサイズ コンポ ナビ サブ ハーネス B フィルム アンテナ C マイク 車両 12 極 カプラー 車両リア カメラ 変換ハーネス B〈オーディオレス車（Life）：VXM-128VSXi/128VSX/128VS/128C，WX-135CP〉
QB20931AB GPS アンテナ 車両アンテナ フィーダー フィルム アンテナ 変換ハーネス A 車両 20 極 カプラー デュアルサイズ コンポ ナビ サブ ハーネス A マイク （VXM-128VSXi/128VSX） アンテナ サブ フィーダー A （VXM-128VSXi/128VSX/128VS，WX-135CP） （VXM-128VSXi/128VSX/128VS/128C）〈オーディオレス車（Life DIVA）
，AM/FM チューナー付 CD プレーヤー装備車：VXM-128VSXi/128VSX/128VS/
128C，WX-135CP〉
QB20932AB GPS アンテナ 車両アンテナ フィーダー フィルム アンテナ 変換ハーネス A 車両 20 極 カプラー デュアルサイズ コンポ ナビ サブ ハーネス A マイク （VXM-128VSXi/128VSX） （VXM-128VSXi/128VSX/128VS，WX-135CP） （VXM-128VSXi/128VSX/128VS/128C）〈バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車：VXM-128VSXi/128VSX/128VS/128C〉
QA91010BD GPS アンテナ フィルム アンテナ 車両 24 極 カプラー デュアルサイズ コンポ ナビ サブ ハーネス B マイク （VXM-128VSXi/128VSX） 車両アンテナ フィーダー アンテナ サブ フィーダー B 車両 12 極 カプラー 車両リア カメラ 変換ハーネス B （VXM-128VSXi/128VSX/128VS）取り付け概要図
〈オーディオレス車（Life）：VXH-128VF，VXM-122VFi/122VF〉
〈オーディオレス車（Life DIVA）
，AM/FM チューナー付 CD プレーヤー装備車：VXH-128VF，VXM-122VFi/
122VF〉
051303AG ナビ サブ ハーネス A GPS アンテナ フィルム アンテナ B フィルム アンテナ C デュアルサイズ コンポ フィルム アンテナ A アンテナ サブ フィーダー A 変換ハーネス A マイク 051304AG ナビ サブ ハーネス A GPS アンテナ フィルム アンテナ B フィルム アンテナ C デュアルサイズ コンポ フィルム アンテナ A 変換ハーネス A マイク〈バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車：VXH-128VF，VXM-122VFi/122VF〉
〈オーディオレス車（Life）：VXM-128VSXi/128VSX/128VS/128C，WX-135CP〉
QA91011AD ナビ サブ ハーネス B GPS アンテナ フィルム アンテナ B フィルム アンテナ C デュアルサイズ コンポ フィルム アンテナ A アンテナ サブ フィーダー B マイク 変換ハーネス B 050604AE フィルム アンテナ （VXM-128VSXi/128VSX/128VS，WX-135CP） ナビ サブ ハーネス A デュアルサイズ コンポ マイク （VXM-128VSXi/ 128VSX） アンテナ サブ フィーダー A 変換ハーネス A GPS アンテナ （VXM-128VSXi/128VSX/128VS/128C）〈オーディオレス車（Life DIVA）
，AM/FM チューナー付 CD プレーヤー装備車：VXM-128VSXi/128VSX/128VS/
128C，WX-135CP〉
〈バックモニター＋ AM/FM チューナー付 CD プレーヤー装備車：VXM-128VSXi/128VSX/128VS/128C〉
050605AE ナビ サブ ハーネス A デュアルサイズ コンポ マイク （VXM-128VSXi/ 128VSX） 変換ハーネス A フィルム アンテナ （VXM-128VSXi/128VSX/128VS，WX-135CP） GPS アンテナ （VXM-128VSXi/128VSX/128VS/128C） QA91012AD ナビ サブ ハーネス B デュアルサイズ コンポ マイク （VXM-128VSXi/ 128VSX） アンテナ サブ フィーダー B 変換ハーネス B フィルム アンテナ （VXM-128VSXi/128VSX/128VS） GPS アンテナ取り付け方法と手順
取り付け前準備
〈オーディオレス車，AM/FM チューナー付 CD プ
レーヤー装備車〉
1． 図のようにウレタン テープ 1 枚を 3 等分す る。 5208020B ウレタン テープ 3 等分する〈バックモニター＋ AM/FM チューナー付 CD プ
レーヤー装備車〉
2． 図のようにウレタン テープ 1 枚を 2 等分す る。 4317170S ウレタン テープ （サブ アタッチメント キット に同梱されている物を使用） 2 等分する〈VXH-128VF，VXM-122VFi/122VF，VXM-128VSXi/
128VSX/128VS，WX-135CP〉
3． 図のようにウレタン テープ 1 枚を 2 等分し， その 1 枚を 2 等分する。 061801AY ウレタン テープ 切り分ける〈VXH-128VF，VXM-122VFi/122VF〉
4． 図のようにウレタン テープ 2 枚を 2 等分す る。 4317170S ウレタン テープ （2 枚） 2 等分する〈VXM-128VSXi/128VSX，WX-135CP〉
5． 図のようにウレタン テープ 1 枚を 2 等分す る。 4317170S ウレタン テープ 2 等分する〈VXH-128VF，VXM-122VFi/122VF〉
6． 図のようにウレタン テープ 4 枚を 2 等分す る。 4317180S ウレタン テープ （4 枚） 2 等分する〈VXM-128VSXi/128VSX/128VS/128C〉
7． 図のようにウレタン テープ 2 枚を 2 等分す る。 4317180S ウレタン テープ （2 枚） 2 等分する〈WX-135CP〉
8． 図のようにウレタン テープ 1 枚を 2 等分す る。 4317180S ウレタン テープ 2 等分する〈VXH-128VF，VXM-122VFi/122VF，VXM-128VSXi/
128VSX/128VS，WX-135CP〉
9． 図のようにアルミ テープ 2 枚を 2 等分する。 4317170S アルミ テープ （2 枚） 2 等分する車両部品の取り外し
〈VXH-128VF，VXM-122VFi/122VF〉
10． ツメ 4ヶ所を外してルーム ライト ケースから レンズを取り外す。 11． スクリュー2 本を外してルーム ライト ケース を引き出し，車両カプラーの接続を外して取 り外す。 ・ VXH-128VF 手順 10-13 ・ VXM-122VFi/122VF 手順 10-13 ・ VXM-128VSXi/128VSX/128VS 手順 14 へ ・ WX-135CP 手順 14 へ ・ VXM-128C に VTR コード，AUX コードを追加装着 する 手順 23 へ しない 手順 30 へ ・ レンズを取り外す際は，ツメを損傷しないよう に注意してください。 852702AS ツメ （4ヶ所） レンズ スクリュー （2 本） 前方 ルーム ライト ケース 車両カプラー 12． ツメ 4ヶ所とフックを外してカバーを取り外 す。 13． スクリュー 3 本を外してルーム ミラーを取り 外す。 852703AS ルーム ミラー ツメ （4ヶ所） カバー フック スクリュー （3 本）14． 左サン バイザーを左ホルダーから外す。 15． 左サン バイザーのスロットにマイナス ドライ バーを差し込み，ツメを押す。 16． ツメを押し込んだ状態で左サン バイザーを図 の方向に回して取り外す。 ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 040101AB 左サン バイザー 左ホルダー ツメ 押しながら回す 回す 車両前方 マイナス ドライバー 粘着 テープ スロット 左サン バイザー 17． 左ホルダーの片側のスロットにマイナス ドラ イバーを差し込み，ツメ 3ヶ所を押して左ホル ダーを浮かす。 ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 033101AX 左ホルダー ツメ マイナス ドライバー 粘着テープ スロット 18． 左ホルダーの片側のスロットにマイナス ドラ イバーを差し込み，ツメ 3ヶ所を押して左ホル ダーを取り外す。 ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 033102AX 左ホルダー マイナス ドライバー 粘着テープ スロット ツメ 保持する
〈サイド カーテン エアバッグ装備車〉
19． ドア オープニング シールをめくる。 20． 左フロント ピラー ガーニッシュ上端部の図に 示す位置を車両に対して垂直方向から手で叩 いてクリップを外す。 ・ サイド カーテン エアバッグ 装備車 手順 19-20 非装備車 手順 21 へ ・ ハンマー等の工具で叩かないでください。 ・ 取り付けをする際にクリップを交換する必要が あります。「復元作業」を参照してクリップの 交換作業を行ってください。 852838AS 左フロント ピラー ガーニッシュ ドア オープニング シール めくる 〈断面図〉 ピン クリップ SIDE CURTAIN AIRBAG 表示部 左フロント ピラー 左フロント ピラー ガーニッシュ 車両に対して 垂直に叩く 21． ドア オープニング シールをめくる。 22． クリップ 2ヶ所（サイド カーテン エアバッグ 装備車は 1ヶ所）とフック 3ヶ所を外して左フ ロント ピラー ガーニッシュを取り外す。 852839AS 左フロント ピラー ガーニッシュ クリップ （2ヶ所または 1ヶ所） フック （3ヶ所） ドア オープニング シール めくる 23． グローブ ボックスを開ける。 24． ストッパー 2ヶ所とフック 2ヶ所を外してグ ローブ ボックスを取り外す。 852801AR グローブ ボックス ストッパー 押す 押す フック〈VXH-128VF，VXM-122VFi/122VF〉
25． 右サン バイザーを右ホルダーから外す。 26． 右サン バイザーのスロットにマイナス ドライ バーを差し込み，ツメを押す。 27． ツメを押し込んだ状態で右サン バイザーを図 の方向に回して取り外す。 ・ VXH-128VF 手順 25-29 ・ VXM-122VFi/122VF 手順 25-29 ・ VXM-128VSXi/128VSX/128VS 手順 30 へ ・ WX-135CP 手順 30 へ ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 040102AB 車両前方 ツメ 押しながら回す スロット マイナス ドライバー 粘着 テープ 右サン バイザー 右サン バイザー 右ホルダー 回す 28． 右ホルダーの片側のスロットにマイナス ドラ イバーを差し込み，ツメ 3ヶ所を押して右ホル ダーを浮かす。 ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 033101AX 右ホルダー ツメ マイナス ドライバー 粘着テープ スロット 29． 右ホルダーの片側のスロットにマイナス ドラ イバーを差し込み，ツメ 3ヶ所を押して右ホル ダーを取り外す。 ・ 傷付き防止のため，マイナス ドライバーに粘 着テープを巻き付けてください。 033102AX 右ホルダー マイナス ドライバー 粘着テープ スロット ツメ 保持する30． 図のようにステアリング コラム アッパー カ バーに傷付き防止用の粘着テープを貼り付け る。 850616AS 粘着テープ ステアリング コラム アッパー カバー 31． マイナス精密ドライバーを使用してクリップ 1ヶ所を外す。 32． クリップ 8ヶ所とツメ 3ヶ所を外してメーター パネルを引き出し，車両カプラーの接続を外 して取り外す。 ・ 傷付き防止の為，マイナス精密ドライバーに粘 着テープを巻き付けてください。 850601CS クリップ （9ヶ所） （3ヶ所）ツメ メーター パネル 車両カプラー マイナス精密ドライバー 粘着テープを巻く
〈バックモニター＋ AM/FM チューナー付 CD プ
レーヤー装備車〉
33． タッピング スクリュー 2 本，ワッシャー付き ボルト 3 本，車両カプラー 3 個の接続を外し， バックモニター＋ AM/FM チューナー付 CD プ レーヤーを取り外す。 ・ バックモニター＋ AM/FM チューナー 付 CD プレーヤー装備車 手順 33 ・ AM/FM チューナー付 CD プレーヤー 装備車 手順 34 へ ・ オーディオレス車 手順 35 へ 手順 36 へ 8D1601AS ワッシャー付き ボルト バックモニター＋ AM/FM チューナー付 CD プレーヤー タッピング スクリュー （2 本：不用） 車両カプラー （3 個） ワッシャー付き ボルト （不用）〈AM/FM チューナー付 CD プレーヤー装備車〉
34． タッピング スクリュー 2 本，ワッシャー付き ボルト 3 本，車両カプラー 2 個の接続を外し， AM/FM チューナー付 CD プレーヤーを取り外す。 手順 36 へ 980104AT ワッシャー付き ボルト AM/FM チューナー付 CD プレーヤー タッピング スクリュー （2 本：不用） 車両カプラー （2 個） ワッシャー付き ボルト （不用）〈オーディオレス車〉
35． ワッシャー付きボルト 2 本をインストルメン ト パネルから外す。 QA91302AB ワッシャー付き ボルト インストルメント パネル36． クリップ 10ヶ所，ツメ 5ヶ所，車両カプラー の接続を外し，ドライバ インストルメント ロ ア カバーを取り外す。 851606BR ドライバ インストルメント ロア カバー ツメ（5ヶ所） クリップ（10ヶ所） 車両 カプラー 37． クリップ 2 個，クリップ 3ヶ所，ツメ 1ヶ所， 車両カプラーの接続を外し，センター ロア カ バーを取り外す。 ・ バックモニター＋ AM/FM チューナー 付 CD プレーヤー装備車 手順 39 へ 852606AR クリップ（3ヶ所） ツメ センター ロア カバー クリップ （2 個） 車両カプラー （1 個または 2 個）
変換ハーネス A の接続
38． 変換ハーネス A の 20 極カプラーを車両 20 極 カプラーに接続する。 852704BS 車両 20 極 カプラー 変換ハーネス A の 20 極カプラー 変換ハーネス A センター パネル開口部フィルム アンテナの貼り付け
〈VXH-128VF，VXM-122VFi/122VF〉
39． 図のように型紙を切り取る。 ・ VXH-128VF 手順 39-65 ・ VXM-122VFi/122VF 手順 39-65 ・ VXM-128VSXi/128VSX/128VS 手順 66 へ ・ WX-135CP 手順 66 へ ・ VXM-128C 手順 113 へ 852792AS 型紙 不用 40． 図のようにフロント ウインド外側から型紙を 合わせてフロント ウインド助手席側に粘着 テープで固定する。 ・ 型紙の印刷面を室内側に向けて貼り付けてくだ さい。 7D0601AB 〈助手席側〉 フロント ウインド 黒セラ下端 に合わせる 型紙 型紙 粘着テープ 黒セラ端部 に合わせる 41． 図のようにフロント ウインド外側から型紙を 合わせてフロント ウインド運転席側に粘着 テープで固定する。 ・ 型紙の印刷面を室内側に向けて貼り付けてくだ さい。 852793AS 〈運転席側〉 フロント ウインド 黒セラ下端 に合わせる 型紙 型紙 粘着テープ 黒セラ端部 に合わせる42． インストルメント パネル等のまわりに中性洗 剤溶液等がかからないように，ウエス等でカ バーをする。 43． フロント ウインド室内側のフィルム アンテナ 貼り付け面のガラスを脱脂洗浄剤で清掃する。 44． 中性洗剤溶液を霧吹きに入れ，フィルム アン テナ貼り付け面に均一に吹き付ける。 ・ フィルム アンテナを貼る前に，手，指の汚れ を落としてください。 852794AS 〈車両室内側から見た図〉 霧吹き 外側から貼り付けた型紙 45． フィルム アンテナ B 裏側から給電部下端に合 わせてマスキング テープを貼る。 890122AS フィルム アンテナ B（裏側） 給電部 マスキング テープ 給電部下端に合わせる フィルム アンテナ B （裏側） 46． フィルム アンテナ B の剥離フィルムⅠ，Ⅱを 少しはがし，中性洗剤溶液をフィルム アンテ ナ B に吹き付けながら剥離フィルムをはがし ていく。 ・ フィルム アンテナ B の接着面には手を触れな いでください。 ・ 中性洗剤溶液を指にも吹き付けながら剥離フィ ルムをはがしてください。 911501AS 霧吹き 剥離フィルムⅡ はがす フィルム アンテナ B 剥離フィルムⅠ はがす
47． 図のようにマスキング テープ上端を黒セラ下 端に合わせる。フィルム アンテナ B の端部を 型紙の端部に合わせてフロント ウインドに貼 り付ける。 48． マスキング テープをはがす。 ・ フィルム アンテナ B を貼る前に，手，指の汚 れを落としてください。 ・ フィルム アンテナ B の接着面には手を触れな いでください。 ・ 密着後は貼り直しがきかないので，十分注意し て位置決めをしてください。 8N2511AD フィルム アンテナ B 型紙 貼り付け位置 〈助手席側〉 マスキング テープ マスキング テープ上端を 黒セラ下端に合わせる 型紙の端部に フィルム アンテナ B の 端部を合わせる 49． フィルム アンテナ B の上からスキージで中性 洗剤溶液や気泡を外にはじき出す。 ・ パターン面は強くこすらないでください。はが れる恐れがあります。 8N1406AD フィルム アンテナ B スキージ 50． ウエス等でフィルム アンテナ B のまわりの中 性洗剤溶液を拭き取り，十分に乾燥させる。 ・ 十分に乾燥させないとはがれる恐れがありま す。 8N1407AD ウエス フィルム アンテナ B
51． フィルム アンテナ C 裏側から給電部下端に合 わせてマスキング テープを貼る。 891202AS フィルム アンテナ C（裏側） 給電部 フィルム アンテナ C （裏側） マスキング テープ 給電部下端に 合わせる 52． フィルム アンテナ C 1 枚の剥離フィルム①を 少しはがし，中性洗剤溶液をフィルム アンテ ナ C に吹き付けながら剥離フィルム①をはが していく。 ・ フィルム アンテナ C の接着面には手を触れな いでください。 ・ 中性洗剤溶液を指にも吹き付けながら剥離フィ ルムをはがしてください。 811608AY フィルム アンテナ C 霧吹き 剥離フィルム① 53． 図のようにマスキング テープ上端を黒セラ下 端に合わせる。フィルム アンテナ C の端部を 型紙の端部に合わせてフロント ウインドに貼 り付ける。 54． マスキング テープをはがす。 ・ フィルム アンテナ C を貼る前に，手，指の汚 れを落としてください。 ・ フィルム アンテナ C の接着面には手を触れな いでください。 ・ 密着後は貼り直しがきかないので，十分注意し て位置決めをしてください。 921612AB 黒セラ 〈車両室内側から見た図 助手席側〉 型紙 フィルム アンテナ C フロント ウインド 貼り付け位置 型紙の端部に フィルム アンテナ C の端部を合わせる マスキング テープ上端を 黒セラ下端に 合わせる フィルム アンテナ C マスキング テープ
55． 手順 51 ～ 52 と同様の作業を行う。 56． 図のようにマスキング テープ上端を黒セラ下 端に合わせる。フィルム アンテナ C の端部を 型紙の端部に合わせてフロント ウインドに貼 り付ける。 57． マスキング テープをはがす。 ・ フィルム アンテナ C を貼る前に，手，指の汚 れを落としてください。 ・ フィルム アンテナ C の接着面には手を触れな いでください。 ・ 密着後は貼り直しがきかないので，十分注意し て位置決めをしてください。 891203AS フィルム アンテナ C 〈車両室内側から見た図 運転席側〉 型紙 フィルム アンテナ C 貼り付け位置 マスキング テープ 黒セラ マスキング テープ上端を 黒セラ下端に 合わせる 型紙の端部に フィルム アンテナ C の端部を合わせる フロント ウインド 58． フィルム アンテナ C の上からスキージで中性 洗剤溶液や気泡を外にはじき出す。 ・ パターン面は強くこすらないでください。はが れる恐れがあります。 822603AE フィルム アンテナ C スキージ 59． ウエス等でフィルム アンテナ C のまわりの中 性洗剤溶液を拭き取り，十分に乾燥させる。 ・ 十分に乾燥させないとはがれる恐れがありま す。 822604AE フィルム アンテナ C ウエス
60． フィルム アンテナ A 裏側から給電部下端に合 わせてマスキング テープを貼る。 891201AS フィルム アンテナ A（裏側） 給電部 給電部下端に 合わせる フィルム アンテナ A （裏側） マスキング テープ 61． フィルム アンテナ A の剥離フィルムⅠ，Ⅱを 少しはがし，中性洗剤溶液をフィルム アンテ ナ A に吹き付けながら剥離フィルムをはがし ていく。 ・ フィルム アンテナ A の接着面には手を触れな いでください。 ・ 中性洗剤溶液を指にも吹き付けながら剥離フィ ルムをはがしてください。 911501AS 霧吹き 剥離フィルムⅡ はがす フィルム アンテナ A 剥離フィルムⅠ はがす 62． 図のようにマスキング テープ上端を黒セラ下 端に合わせる。フィルム アンテナ A の端部を 型紙の端部に合わせてフロント ウインドに貼 り付ける。 63． マスキング テープをはがす。 ・ フィルム アンテナ A を貼る前に，手，指の汚 れを落としてください。 ・ フィルム アンテナ A の接着面には手を触れな いでください。 ・ 密着後は貼り直しがきかないので，十分注意し て位置決めをしてください。 8N2512AD フィルム アンテナ A 型紙 貼り付け位置 マスキング テープ 〈運転席側〉 マスキング テープ上端を 黒セラ下端に合わせる 型紙の端部に フィルム アンテナ A の 端部を合わせる
64． フィルム アンテナ A の上からスキージで中性 洗剤溶液や気泡を外にはじき出す。 ・ パターン面は強くこすらないでください。はが れる恐れがあります。 921205AB フィルム アンテナ A スキージ 65． ウエス等でフィルム アンテナ A のまわりの中 性洗剤溶液を拭き取り，十分に乾燥させる。 ・ 十分に乾燥させないとはがれる恐れがありま す。 手順 77 へ 921206AB ウエス フィルム アンテナ A
〈VXM-128VSXi/128VSX/128VS，WX-135CP〉
66． 図のように型紙を切り取る。 811612AY 型紙 不用67． 図のようにフロント ウインド外側から型紙を 合わせてフロント ウインド助手席側に粘着 テープで固定する。 7D0601AB 〈助手席側〉 フロント ウインド 黒セラ下端 に合わせる 型紙 型紙 粘着テープ 黒セラ端部 に合わせる 68． インストルメント パネル等のまわりに中性洗 剤溶液等がかからないように，ウエス等でカ バーをする。 69． フロント ウインド室内側のフィルム アンテナ 貼り付け面のガラスを脱脂洗浄剤で清掃する。 70． 中性洗剤溶液を霧吹きに入れ，フィルム アン テナ貼り付け面に均一に吹き付ける。 ・ フィルム アンテナを貼る前に，手，指の汚れ を落としてください。 7D0308AB 〈車両室内側から見た図〉 霧吹き 外側から貼り付けた型紙 71． フィルム アンテナ裏側から給電部下端に合わ せてマスキング テープを貼る。 890122AS フィルム アンテナ（裏側） 給電部 マスキング テープ 給電部下端に 合わせる フィルム アンテナ （裏側）
72． フィルム アンテナの剥離フィルムⅠ，Ⅱを少 しはがし，中性洗剤溶液をフィルム アンテナ に吹き付けながら剥離フィルムをはがしてい く。 ・ フィルム アンテナの接着面には手を触れない でください。 ・ 中性洗剤溶液を指にも吹き付けながら剥離フィ ルムをはがしてください。 911501AS 霧吹き 剥離フィルムⅡ はがす フィルム アンテナ 剥離フィルムⅠ はがす 73． 図のようにマスキング テープ上端を黒セラ下 端に合わせる。フィルム アンテナの端部を型 紙の端部に合わせてフロント ウインドに貼り 付ける。 74． マスキング テープをはがす。 ・ フィルム アンテナを貼る前に，手，指の汚れ を落としてください。 ・ フィルム アンテナの接着面には手を触れない でください。 ・ 密着後は貼り直しがきかないので，十分注意し て位置決めをしてください。 8N2511AD フィルム アンテナ 型紙 貼り付け位置 〈助手席側〉 マスキング テープ マスキング テープ上端を 黒セラ下端に合わせる 型紙の端部に フィルム アンテナの 端部を合わせる 75． フィルム アンテナの上からスキージで中性洗 剤溶液や気泡を外にはじき出す。 ・ パターン面は強くこすらないでください。はが れる恐れがあります。 8N1406AD フィルム アンテナ スキージ
76． ウエス等でフィルム アンテナのまわりの中性 洗剤溶液を拭き取り，十分に乾燥させる。 ・ 十分に乾燥させないとはがれる恐れがありま す。 8N1407AD ウエス フィルム アンテナ
ピック アップ端子の取り付けとコー
ドの通線
〈VXH-128VF，VXM-122VFi/122VF〉
77． 2 等分したウレタン テープ 4 枚を，図のよう にアンテナ コードの長いコード側に巻き付け る。 ・ VXH-128VF 手順 77-89 ・ VXM-122VFi/122VF 手順 77-89 ・ VXM-128VSXi/128VSX/128VS 手順 90 へ ・ WX-135CP 手順 90 へ 921211AB アンテナ コードの 長いコード側 ウレタン テープ （4 枚） 2 等分した 物を使用 ウレタン テープ 1 枚分間隔をあける ピック アップ 端子 テープが隠れるようにテープ 端部から巻き付ける ウレタン テープ 3 枚分間隔をあける78． フィルム アンテナ A から保護テープⅢをはが す。 79． アンテナ コードの長いコード側のピック アッ プ端子から離型紙をはがす。 80． アンテナ コードの長いコード側のピック アッ プ端子のマークをフィルム アンテナ A のマー クに合わせて貼り付ける。 ・ フィルム アンテナ A の給電部が見えなくなる ようにピック アップ端子を貼り付けてくださ い。 ・ 接着面，接点部には手を触れないでください。 ・ 貼り付け向きに注意してください。 841602AE フィルム アンテナ A アンテナ コード の長いコード側 保護テープⅢ はがす ピック アップ端子 フィルム アンテナ A 離型紙 はがす フィルム アンテナ A ピック アップ 端子 ピック アップ 端子 給電部 マーク マーク マーク 先端を 合わせる 81． フィルム アンテナ C 2 枚から保護テープ②を はがす。 82． アンテナ コードのピック アップ端子から離型 紙をはがす。 83． アンテナ コードのピック アップ端子のマーク をフィルム アンテナ C のマークに合わせて貼 り付ける。 ・ フィルム アンテナ C の給電部が見えなくなる ようにピック アップ端子を貼り付けてくださ い。 ・ 接着面，接点部には手を触れないでください。 ・ 貼り付け向きに注意してください。 822625AE 離型紙 はがす 保護テープ② はがす フィルム アンテナ C フィルム アンテナ C ピック アップ 端子 マーク マーク ピック アップ 端子 給電部 マーク 先端を 合わせる
84． フィルム アンテナ B から保護テープⅢをはが す。 85． アンテナ コードの短いコード側のピック アッ プ端子から離型紙をはがす。 86． アンテナ コードの短いコード側のピック アッ プ端子のマークをフィルム アンテナ B のマー クに合わせて貼り付ける。 ・ フィルム アンテナ B の給電部が見えなくなる ようにピック アップ端子を貼り付けてくださ い。 ・ 接着面，接点部には手を触れないでください。 ・ 貼り付け向きに注意してください。 822626AE マーク マーク 先端を合わせる 離型紙 はがす 保護テープⅢ はがす アンテナ コード アンテナ コードの 短いコード側 ピック アップ端子 フィルム アンテナ B フィルム アンテナ B フィルム アンテナ B ピック アップ 端子 ピック アップ 端子 給電部 マーク 87． ルーフ ライニングにアンテナ コードのピック アップ端子があたる場合は，以下の手順で ルーフ ライニングを切り取る。 a． ピック アップ端子の樹脂部分とルーフ ラ イニングを当て，樹脂部分の高さと幅をマ スキング テープでマーキングする。 b． マーキングしたラインよりも内側を切り， 大きさを合わせながらカットしていく。 ・ ルーフ ライニングを切りすぎないように注意 してください。 ・ ルーフ ライニングをカットするときは，目に 切り粉が入らないように，保護めがねを着用し て作業してください。 ・ ルーフ ライニングに折り目がつかないように 注意して作業してください。 780801AB ルーフ ライニング ルーフ ライニング マスキング テープで マーキング する マーキングの内側 を切り，調整しな がらカットする ナイフ アンテナ コードの ピック アップ 端子の樹脂部分 アンテナ コードの ピック アップ 端子の樹脂部分
88． アンテナ コードをルーフ ライニングと車両パ ネルの間に押し込む。 89． アンテナ コードの余りを束ね，2 等分したウ レタン テープ 2 枚を巻き付けてルーフ ライニ ングと車両パネルの間に押し込む。 ・ ルーフ ライニングに折り目がつかないように 注意して作業してください。 ・ 押し込む際，ピック アップ端子を損傷しない ように押し込んでください。 ・ アンテナ コードを折り曲げないように注意し てください。 手順 95 へ 7D1202DY アンテナ コード 押し込む ウレタン テープ 巻き付ける ウレタン テープ （2 枚） 2 等分した物 を使用 アンテナ コード 余りを束ねる ウレタン テープ 約 30 mm 折り曲げない ように注意する ルーフ ライニング
〈VXM-128VSXi/128VSX/128VS，WX-135CP〉
90． フィルム アンテナから保護テープⅢをはが す。 91． アンテナ コードのピック アップ端子から離型 紙をはがす。 92． アンテナ コードのピック アップ端子のマーク をフィルム アンテナのマークに合わせて貼り 付ける。 ・ フィルム アンテナの給電部が見えなくなるよ うにピック アップ端子を貼り付けてください。 ・ 接着面，接点部には手を触れないでください。 ・ 貼り付け向きに注意してください。 852705AS マーク 離型紙 はがす マーク 先端を合わせる アンテナ コード 保護テープⅢ はがす アンテナ コード ピック アップ端子 フィルム アンテナ フィルム アンテナ フィルム アンテナ ピック アップ 端子 ピック アップ 端子 給電部 マーク93． ルーフ ライニングにアンテナ コードのピック アップ端子があたる場合は，以下の手順で ルーフ ライニングを切り取る。 a． ピック アップ端子の樹脂部分とルーフ ラ イニングを当て，樹脂部分の高さと幅をマ スキング テープでマーキングする。 b． マーキングしたラインよりも内側を切り， 大きさを合わせながらカットしていく。 ・ ルーフ ライニングを切りすぎないように注意 してください。 ・ ルーフ ライニングをカットするときは，目に 切り粉が入らないように，保護めがねを着用し て作業してください。 ・ ルーフ ライニングに折り目がつかないように 注意して作業してください。 780801AB ルーフ ライニング ルーフ ライニング マスキング テープで マーキング する マーキングの内側 を切り，調整しな がらカットする ナイフ アンテナ コードの ピック アップ 端子の樹脂部分 アンテナ コードの ピック アップ 端子の樹脂部分 94． アンテナ コードをルーフ ライニングと車両パ ネルの間に押し込む。 ・ ルーフ ライニングに折り目がつかないように 注意して作業してください。 ・ 押し込む際，ピック アップ端子を損傷しない ように押し込んでください。 852706AS アンテナ コード 押し込む ルーフ ライニング
95． アンテナ コードをグローブ ボックス開口部に 通線する。 96． 2 等分したアルミ テープ 4 枚でアンテナ コー ドを左フロント ピラーに固定する。 97． アンテナ コードの図に示す位置にサインペン で印を付ける。 ・ 左フロント ピラー ガーニッシュの取り付け穴 をふさがないように注意してください。 ・ アルミ テープの貼り付け面を，あらかじめ脱 脂洗浄剤で清掃してください。 ・ アンテナ コードを左フロント ピラーに固定す る際は，車両ブラケットのエッジに接しないよ うに注意してください。 061802AY インストルメント パネル端部 左フロント ピラー アンテナ コード アルミ テープ（4 枚） 2 等分した 物を使用 サインペン 印 アルミ テープ（4 枚） 左フロント ピラー ガーニッシュ 開口部 98． アンテナ コードを一度引き出す。 99． 2 等分したウレタン テープ 2 枚を手順 97 で付 けた印の位置から巻き付ける。 100．アンテナ コードを左フロント ピラー ガー ニッシュ開口部から車両下方へ再度通線する。 852708AS 左フロント ピラー ガーニッシュ開口部 アンテナ コード ウレタン テープ（2 枚） 2 等分した物を使用 ウレタン テープ 印 車両パネル インストルメント パネル 101．図のようにアンテナ コードを車両右側へ通線 する。 102．2 等分したウレタン テープ 1 枚でアンテナ コードを車両パネルに固定する。 ・ ウレタン テープの貼り付け面を，あらかじめ 脱脂洗浄剤で清掃してください。 061803AY ウレタン テープ 2 等分した物を使用 グローブ ボックス 開口部 車両パネル アンテナ コード 貼り付け位置 ステアリング ハンガー ビーム
103．ハーネス バンド 1 本でアンテナ コードを車両 ハーネスに固定する。 104．長ハーネス バンド 2 本でアンテナ コードをス テアリング ハンガー ビームに仮固定する。 852710BS ハーネス バンド 固定 ステアリング ハンガー ビーム 長ハーネス バンド 仮固定 アンテナ コード グローブ ボックス 開口部 車両ハーネス 105．アンテナ コードをグローブ ボックス開口部か らセンター パネル開口部に通線する。 106．長ハーネス バンド 1 本でアンテナ コードをス テアリング ハンガー ビームに仮固定する。 852711AS センター パネル開口部 アンテナ コード グローブ ボックス開口部 長ハーネス バンド 仮固定 ステアリング ハンガー ビーム 107．4 等分したウレタン テープ 2 枚を車両ブラ ケットの図に示す位置に貼り付ける。 ・ ウレタン テープの貼り付け面を，あらかじめ 脱脂洗浄剤で清掃してください。 061804AY 車両ブラケット ウレタン テープ（2 枚） 4 等分した物を使用 ウレタン テープ センター パネル 開口部
108．アンテナ コードのカプラーを変換ハーネスの 24 極カプラーまたは車両 24 極カプラーに長さ を揃える。 109．ハーネス バンド 1 本でアンテナ コードを車両 ハーネスに仮固定する。 8N2513AD センター パネル 開口部 アンテナ コード のカプラー 長さを揃える 車両 ハーネス 〈VXM-128VSXi/128VSX/128VS，WX-135CP〉 アンテナ コード 変換ハーネス ハーネス バンド 仮固定 変換ハーネスの 24 極カプラー または車両 24 極カプラー 110．アンテナ コードの余りを束ねる。 111．図のように手順 104 で仮固定した長ハーネス バンド 1 本でアンテナ コードをステアリング ハンガー ビームに固定する。 112．手順 104 と手順 106 で仮固定した長ハーネス バンド 2 本でアンテナ コードをステアリング ハンガー ビームに固定する。 ・ アンテナ コードを折り曲げないように注意し てください。 ・WX-135CP オーディオレス車（Life） 手順 123 へ オーディオレス車 （Life DIVA） 手順 129 へ AM/FM チューナー付 CD プレーヤー装備車 手順 129 へ 051306BG 30 mm アンテナ コード グローブ ボックス 開口部 長ハーネス バンド 固定 アンテナ コード 余りを束ねる 長ハーネス バンド 長ハーネス バンド 固定 折り曲げ ないように 注意する
GPS アンテナの取り付けと通線
113．マスキング テープを GPS アンテナのコードの 図示寸法位置に巻き付ける。 114．2 等分したウレタン テープ 1 枚を GPS アンテ ナのコードの図示寸法位置に巻き付ける。 050607BE GPS アンテナ 30 mm マスキング テープ GPS アンテナ のコード GPS アンテナ のカプラー 260 mm ウレタン テープ 2 等分した 物を使用 GPS アンテナ のコード マスキング テープ ウレタン テープ〈GPS アンテナ両面テープ別体タイプ〉
115．両面テープの離型紙 2 枚をはがし，GPS アンテ ナを GPS ブラケットの図に示す位置に貼り付 ける。 ・ GPS アンテナ両面テープ 別体タイプ 手順 115 一体タイプ 手順 116 へ ・ 両面テープの貼り付け面を，あらかじめ脱脂洗 浄剤で清掃してください。 手順 117 へ 050609AE GPS アンテナ 両面 テープ 貼り付け位置 離型紙 はがす GPS ブラケット〈GPS アンテナ両面テープ一体タイプ〉
116．GPS アンテナ底面から離型紙をはがし，GPS ブ ラケットの図に示す位置に貼り付ける。 ・ GPS アンテナの貼り付け面を，あらかじめ脱脂 洗浄剤で清掃してください。 050608AE GPS アンテナ 離型紙 はがす 貼り付け位置 GPS ブラケット117．GPS アンテナのコードを図示寸法に調整し，余 りを束ねてクリップ付きハーネス バンド 2 本 で GPS ブラケットに固定する。 050610CE GPS アンテナの コード 余りを束ねる クリップ付き ハーネス バンド （2 本） 固定 GPS ブラケット 30 mm 380 mm 折り曲げないよう に注意する 118．2 等分したウレタン テープ 1 枚を GPS アンテ ナのコードの図に示す位置に巻き付ける。 050611AE GPS アンテナ のコード ウレタン テープ 2 等分した 物を使用 ウレタン テープ 揃える
119．図のようにウレタン テープ 1 枚を GPS アンテ ナのコードと GPS ブラケットに貼り付ける。 ・ ウレタン テープの貼り付け面を，あらかじめ 脱脂洗浄剤で清掃してください。 050612BE GPS アンテナ のコード ウレタン テープ GPS ブラケット GPS アンテナ のコード GPS ブラケット ウレタン テープ 〈断面図〉 120．図のように GPS アンテナのコードを通線し，6 × 10 mm フランジ ボルト 1 本で GPS ブラケッ トを車両ブラケットに固定する。 050613BE GPS アンテナ のコード 車両ブラケット GPS ブラケット 車両ブラケット GPS ブラケット 車両ブラケット センター パネル 開口部 6 × 10 mm フランジ ボルト 6 × 10 mm フランジ ボルト 下側を使用
121．2 等分したウレタン テープ 1 枚を車両パネル の図に示す位置に貼り付ける。 ・ ウレタン テープの貼り付け面を，あらかじめ 脱脂洗浄剤で清掃してください。 050701CE ウレタン テープ 2 等分した物を使用 車両ブラケット 車両パネル ウレタン テープ センター パネル 開口部 端部を 揃える 122．ホルダー付きハーネス バンド B 1 本で GPS ア ンテナのコードの手順 113 でマスキング テー プを巻き付けた部分を車両パネルに固定する。 ・ オーディオレス車（Life DIVA） 手順 129 へ ・ AM/FM チューナー付 CD プレーヤー 装備車 手順 129 へ 050702BE ホルダー付き ハーネス バンド B 車両パネル マスキング テープ GPS アンテナ のコード ホルダー付き ハーネス バンド B 車両パネル ホルダー付き ハーネス バンド B 固定 GPS アンテナ のコード センター パネル 開口部
アンテナ サブ フィーダーの通線
〈オーディオレス車（Life）〉
123．アンテナ サブ フィーダー A のウレタン テー プ無し側をセンター パネル開口部からセン ター ロア カバー開口部に通線し，クリップ 3ヶ所で車両パネルに固定する。 ・ オーディオレス車（Life） 手順 123-125 ・ バックモニター＋ AM/FM チュー ナー付 CD プレーヤー装備車 手順 126 へ 850602AS アンテナ サブ フィーダー A ウレタン テープ 車両パネル センター パネル開口部 アンテナ サブ フィーダー A のクリップ センター ロア カバー開口部 124．アンテナ サブ フィーダーA の 2 極カプラーを 車両 2 極カプラーに接続する。 125．アンテナ サブ フィーダーA の 2 極カプラーの クリップを車両パネルに固定する。 手順 129 へ 850603AS アンテナ サブ フィーダー A の 2 極カプラー 車両 2 極 カプラー 車両パネル クリップ〈バックモニター＋ AM/FM チューナー付 CD プ
レーヤー装備車〉
126．2 等分したウレタン テープ 1 枚をアンテナ サ ブ フィーダー B のカプラーの周りに巻き付け る。 ・ 取り付ける車両により，アンテナ サブ フィー ダー B のカプラー形状が異なります。カプラー 形状が異なる場合も，同様に作業を行ってくだ さい。 8D1604AS アンテナ サブ フィーダー B ウレタン テープ 2 等分した物を使用 アンテナ サブ フィーダー B の カプラー127．アンテナ サブ フィーダーB のカプラーを車両 カプラーに接続する。 ・ 取り付ける車両により，カプラーの極数が異な ります。車両カプラーとアンテナ サブ フィー ダー B のカプラーの極数を確認してから接続し てください。 8D1605AS アンテナ サブ フィーダー B 車両カプラー アンテナ サブ フィーダー B の カプラー センター パネル 開口部 128．アンテナ サブ フィーダーB のカプラーを車両 24 極カプラーに長さを揃え，ハーネス バンド 1 本で車両ハーネスの余りを車両ハーネスに固 定する。 8D1606AS アンテナ サブ フィーダー B の カプラー 車両 24 極 カプラー 長さを揃える 車両ハーネス 車両ハーネス ハーネス バンド 固定 センター パネル 開口部
ナビ サブ ハーネスの通線と接続
〈オーディオレス車，AM/FM チューナー付 CD プ
レーヤー装備車〉
〈車速（スピード）系への割り込み接続〉
129．ヒューズ ボックスから車両 20 極カプラーの 接続を外す。 130．ジョイント コネクター カバー，ケースでナビ サブ ハーネス A の空色コードを車両 20 極カ プラーの空色コードに接続する。 ・ オーディオレス車 手順 129-149 ・ AM/FM チューナー付 CD プレーヤー 装備車 手順 129-149 ・ バックモニター＋ AM/FM チュー ナー付 CD プレーヤー装備車 手順 150 へ ・ ジョイント コネクターの接続方法は，「ジョイ ント コネクターの 取り付け方法」を参照して ください。 ・ 車両 20 極カプラーのコードに他の用品コード が接続されている場合は，他の用品コードに接 続してください。 852740CS 車両 20 極カプラー ナビ サブ ハーネス A の 空色コード 接続位置 ヒューズ ボックス 〈正面から見た図〉 ヒューズ ボックス 空色コード ジョイント コネクター カバー，ケース 〈ハーネス側から見た図〉 131．絶縁テープでナビ サブ ハーネス A の空色コー ドを車両ハーネスに固定する。 132．3 等分したウレタン テープ 1 枚をジョイント コネクター カバー，ケースに巻き付ける。 133．車両 20 極カプラーを元通りに接続する。 061805AY 車両カプラー 車両 ハーネス ウレタン テープ 絶縁テープ ナビ サブ ハーネス A の空色コード ウレタン テープ 3 等分した物を使用 ジョイント コネクター カバー， ケース〈リバース系への割り込み接続〉
134．ヒューズ ボックスから車両 18 極カプラーの 接続を外す。 135．ジョイント コネクター カバー，ケースでナビ サブ ハーネス A の橙コードを車両 18 極カプ ラーの橙コードに接続する。 ・ ジョイント コネクターの接続方法は，「ジョイ ント コネクターの 取り付け方法」を参照して ください。 ・ 車両 18 極カプラーのコードに他の用品コード が接続されている場合は，他の用品コードに接 続してください。 852741CS 車両 18 極カプラー ナビ サブ ハーネス A の 橙コード 接続位置 ヒューズ ボックス 〈正面から見た図〉 ヒューズ ボックス 橙コード 〈ハーネス側から見た図〉 ジョイント コネクター カバー，ケース 同色コード 接続しない 136．絶縁テープでナビ サブ ハーネス A の橙コード を車両ハーネスに固定する。 137．3 等分したウレタン テープ 1 枚をジョイント コネクター カバー，ケースに巻き付ける。 138．車両 18 極カプラーを元通りに接続する。 061805AY 車両カプラー 車両 ハーネス ウレタン テープ 絶縁テープ ナビ サブ ハーネス A の橙コード ウレタン テープ 3 等分した物を使用 ジョイント コネクター カバー， ケース139．図のようにナビ サブ ハーネス A を通線し， ハーネス バンド 2 本でナビ サブ ハーネス A を車両ハーネスに固定する。 852742CS ハーネス バンド 固定 ナビ サブ ハーネス A 車両 ハーネス 車両ハーネス ヒューズ ボックス ハーネス バンド 固定 140．ホルダー付きハーネス バンド A 2 本でナビ サ ブ ハーネス A をインストルメント パネルに固 定する。 ・ 他の用品ハーネスが既に取り付けられている場 合は，ハーネス バンド 2 本でナビ サブ ハーネ ス A を他の用品ハーネスに固定してください。 050703AE ナビ サブ ハーネス A 他の用品ハーネス ホルダー付き ハーネス バンド A 固定 ナビ サブ ハーネス A インストルメント パネル ヒューズ ボックス 〈他の用品と 同時装着する場合〉 ハーネス バンド 固定
141．図のようにナビ サブ ハーネス A をセンター パネル開口部に通線する。 8D1602AS ナビ サブ ハーネス A 茶コード ナビ サブ ハーネス A の 3 極カプラー センター パネル 開口部
