Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ンス ・ ガイ ド
こ のガ イ ド は、 プ リ ン タ の日常的な操作について説明 し た も のです。 詳細について は、 『ユーザー ・ ガ イ ド』 を参照 し て く だ さ い。プ リ ン タ の コ ンポーネ ン ト

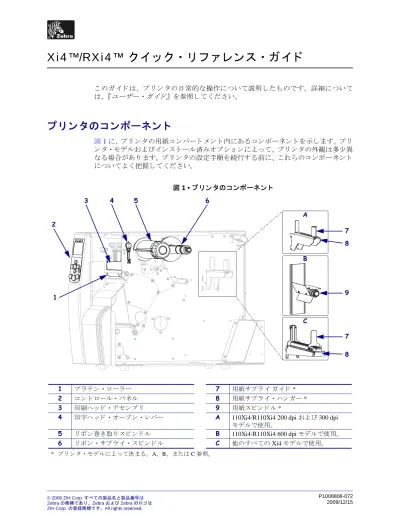

図 1 に、 プ リ ン タ の用紙 コ ンパー ト メ ン ト 内にあ る コ ン ポーネ ン ト を示 し ま す。 プ リ ン タ ・ モデルお よ び イ ン ス ト ール済みオプシ ョ ンに よ っ て、 プ リ ン タ の外観は多少異 な る 場合があ り ます。 プ リ ン タ の設定手順を続行す る 前に、 こ れ ら の コ ン ポーネ ン ト について よ く 把握 し て く だ さ い。 図 1 • プ リ ン タ のコ ンポーネン ト 1 プ ラ テ ン ・ ロ ー ラ ー 7 用紙サプ ラ イ ガ イ ド * 2 コ ン ト ロ ール ・ パネル 8 用紙サプ ラ イ ・ ハン ガー * 3 印刷ヘ ッ ド ・ アセ ンブ リ 9 用紙ス ピ ン ド ル *4 印字ヘ ッ ド ・ オープン ・ レ バー A 110Xi4/R110Xi4 200 dpi お よ び 300 dpi モデルで使用。 5 リ ボ ン巻 き 取 り ス ピ ン ド ル B 110Xi4/R110Xi4 600 dpi モデルで使用。 6 リ ボ ン ・ サプ ラ イ ・ ス ピ ン ド ル C 他のすべての Xi4 モデルで使用。 * プ リ ン タ ・ モデルに よ っ て決ま る 。 A、 B、 ま たは C 参照。 5 6 1 4 3 2 7 8 7 8 9 A B C
コ ン ト ロ ール ・ パネル
2
コ ン ト ロール ・ パネル
コ ン ト ロ ール パネル (図 2) は、 プ リ ン タ の動作状態を示 し 、基本的な プ リ ン タ 動作 を制御 し ます。 図 2 • コ ン ト ロール ・ パネル 1 2 3 4 5 7 12 13 14 11 6 8 10 9 1 POWER ( 電源 ) ラ イ ト プ リ ン タ の電源がオンにな る と 点灯 し ます。 2 PAUSE ( 一時停止 ) ラ イ ト プ リ ン タ が一時停止 し てい る 場合に点灯 し ます。 3 ERROR ( エ ラ ー ) ラ イ ト プ リ ン タ に注意を払 う 必要があ る 場合に点滅 し ます。 4 DATA ( デー タ ) ラ イ ト プ リ ン タ がデー タ の受信中にな る と 速 く 点滅 し ます。 5 LCD プ リ ン タ の動作状態を示 し ます。 6 PLUS ( プ ラ ス ) (+) パ ラ メ ー タ 値を変更 し ます。 一般的な使用法 と し て、 値を 増加 さ せた り 、 ス ク ロ ール し て 「はい」 を選択 し た り 、 プ リ ン タ ・ パ ス ワー ド の入力時に値を変更 し ます。 7 PREVIOUS ( 前へ ) セ ッ ト ア ッ プ ・ モー ド において、 LCD を前のパ ラ メ ー タ に ス ク ロ ール し ま す。 押 し た ま ま にす る と 、 すばや く ス ク ロ ール し ます。 8 MINUS ( マ イ ナス ) (-) パ ラ メ ー タ 値を変更 し ます。 一般的な使用法 と し て、 値を 減少 さ せた り 、 ス ク ロ ール し て 「いいえ」 を選択 し た り 、 プ リ ン タ ・ パ ス ワー ド の入力時にカー ソ ル位置を変更 し ま す。 9 SETUP/EXIT ( セ ッ ト ア ッ プ / 終了 ) セ ッ ト ア ッ プ ・ モー ド の開始お よ び終了を行い ます。3
コ ン ト ロール ・ パネル 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 11 CALIBRATE ( キ ャ リ ブ レ ー ト ) 次の要素に対 し てプ リ ン タ を キ ャ リ ブ レー ト し ます。 • 用紙の長 さ • 用紙の タ イ プ ( 連続用紙ま たは非連続用紙 ) • 印字方式 ( ダ イ レ ク ト ・ サーマル ま たは熱転写 ) • セ ン サー値 12 PAUSE ( 一時停止 ) こ のボ タ ン を押す と 、 プ リ ン タ の動作が開始ま たは停止 さ れ ます。 13 FEED ( フ ィ ー ド ) こ のボ タ ン を押すたびに、 プ リ ン タ に よ っ て空白の ラ ベル が 1 つフ ィ ー ド さ れます。 14 キ ャ ン セル プ リ ン タ が一時停止に な る と 印刷ジ ョ ブが キ ャ ン セル さ れ ます。プ リ ン タ の使用準備
4
プ リ ン タ の使用準備
プ リ ン タ の コ ン ポーネ ン ト について よ く 把握 し た ら 、 プ リ ン タ の使用準備を行い ま す。 プ リ ン タ を設定するには、 次の手順を実行 し ます。 1. 以下の条件を満たすプ リ ン タ の位置を選択 し ます。 • プ リ ン タ を保持す る のに十分なサ イ ズ と 強度のあ る し っ か り し た平 ら な面で あ る こ と • 換気に、 ま たプ リ ン タ コ ン ポーネ ン ト や コ ネ ク タ を扱 う のに十分な スペース があ る こ と • コ ー ド の抜 き 差 し を容易に行え る 場所にあ る 電源 コ ン セ ン ト の近 く であ る こ と 2. 梱包か ら 取 り 出 し てプ リ ン タ を点検 し ます。 必要に応 じ て、 輸送中の損傷があ る 場合は報告 し ます。 詳細については、 『ユーザー ・ ガ イ ド』 を参照 し て く だ さ い。 3. 事前に吟味 し ておいた場所にプ リ ン タ を置 き ます。 4. A/C 電源 コ ー ド の メ ス側を プ リ ン タ 背面の Ａ /C 電源 コ ネ ク タ に接続 し ます。 注意 • 用紙や リ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触する 可能性のあ る宝飾品類はすべて外 し て く だ さ い。 注意 • 印字ヘ ッ ド ・ アセ ン ブ リ に触れる前に、 プ リ ン タ の金属フ レームを触るか静電気除 去 リ ス ト ・ ス ト ラ ッ プ と マ ッ ト を使用する な ど し て、 蓄積 し た静電気をすべて除去 し て く だ さ い。5
プ リ ン タ の使用準備 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 5. A/C 電源 コ ー ド のオ ス側を適切な電源 コ ン セ ン ト に差 し 込み ます。 6. 有効な接続を1つ以上を使っ てプ リ ン タ を コ ン ピ ュータ に接続 し ます。標準的な接 続図を こ こ に示 し ます。 ZebraNet 有線お よびワ イ ヤ レ ス ・ プ リ ン ト ・ サーバ ・ オ プシ ョ ン、 ま たはアプ リ ケー タ ・ ポー ト がご使用のプ リ ン タ にあ る 場合 も あ り ま す。 シ リ アル ・ ポー ト USB ポー ト パ ラ レ ル ・ ポー ト 115 V AC 230 V ACプ リ ン タ の使用準備
6
7. 用紙 ド ア を開 き ます。 8. プ リ ン タ に用紙を セ ッ ト し ます ( 「用紙のセ ッ ト」 (9 ページ ) を参照 )。 9. 熱転写用紙に印刷す る 場合は、 プ リ ン タ に リ ボ ン を セ ッ ト し ます ( 「リ ボ ンの装 着」 (16 ページ ) を参照 )。 感熱用紙では リ ボ ン を使用 し ません。 10. プ リ ン タ をオン (I) に し ます。 プ リ ン タ が起動 し 、 セルフ ・ テ ス ト が実行 さ れます。 プ リ ン タ の印刷準備が完了 す る と 、 「ﾌﾟﾘﾝﾀ _ ﾚﾃﾞｨ
」 と 表示 さ れます。7
プ リ ン タ の使用準備 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 11. 用紙 と リ ボ ンが正 し く セ ッ ト さ れてい る こ と を確認す る ため、 プ リ ン タ 設定 ラ ベ ルを印刷 し ます。 a. コ ン ト ロ ール・パネルの SETUP/EXIT ( セ ッ ト ア ッ プ / 終了 ) ボ タ ン を押 し ま す。 b. 以下に ス ク ロ ールす る ま で、PREVIOUS ( 前へ ) ま たは NEXT ( 次へ ) ボ タ ン を 押 し ます。 1プ リ ン タ の使用準備
8
c. プ ラ ス (+) を押 し て 「発行
」 を選択 し ます。 用紙 と リ ボ ンが正 し く セ ッ ト さ れてい る 場合は、 プ リ ン タ 設定 ラ ベルが印刷 さ れます。 ラ ベル ・ サンプルを こ こ に示 し ます。 d. セ ッ ト ア ッ プ ・ モー ド を終了す る には、SETUP/EXIT ( セ ッ ト ア ッ プ / 終了 ) ボ タ ン を押 し 、NEXT/SAVE ( 次へ / 保存 ) ボ タ ン を押 し ま す。 12. プ リ ン タ と コ ン ピ ュータ の接続をテ ス ト する には、 ラベル ・ デザ イ ン ・ パ ッ ケージ を 使用 し て ラ ベル ・ サ ン プ ル を 作成 し て プ リ ン タ に 送信 し ま す。 Zebra で は ZebraDesigner Pro をお勧め し ます。こ の ソ フ ト ウ ェ ア をhttp://www.zebra.com/software か ら ダ ウ ン ロ ー ド し てデモ ・ モー ド で操作すれば、 ラ ベル ・ サンプルを印刷で き ます。9
用紙のセ ッ ト 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072用紙のセ ッ ト
切 り 取 り モー ド (図 3) で ロ ール用紙を セ ッ ト す る には、こ の項の説明に従っ て操作 し て く だ さ い。 折 り 畳み用紙を セ ッ ト し た り 、 別の印字モー ド で ロ ール用紙を セ ッ ト す る 方法については、 『ユーザー ・ ガ イ ド』 を参照 し て く だ さ い。 図 3 • 切 り 取 り モー ド の用紙経路 切 り 取 り モー ド で ロール用紙を セ ッ ト するには、 次の手順を実行 し ます。 1. 汚れた タ グや ラ ベル、 接着剤やテープで固定 さ れた タ グや ラ ベルをすべて取 り 除 いて廃棄 し ます。 注意 • 用紙や リ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触する 可能性のあ る宝飾品類はすべて外 し て く だ さ い。 タ グ ・ ス ト ッ ク ラ ベル用紙のセ ッ ト
10
2. プ リ ン タ に用紙を挿入す る 際は、 プ リ ン タ ・ モデルの指示に従っ て く だ さ い。 110Xi4/R110Xi4 600 dpi a. 用紙の ロ ールを用紙サプ ラ イ ・ ス ピ ン ド ルに配置 し ます。 ロ ールを一番奥ま で 押 し ます。110Xi4/R110Xi4 200 dpi お よび 300 dpi 他の Xi4 モデル a. 用紙サプ ラ イ ・ ガ イ ド を端ま で引 き 出 し ま す。 a. 用紙サプ ラ イ ・ ガ イ ド を引 き 出 し て降ろ し ます。 b. 用紙の ロ ールを用紙サプ ラ イ ・ ハン ガーに セ ッ ト し ます。 ロ ールを一番奥ま で押 し ま す。 b. 用紙の ロ ールを用紙サプ ラ イ ・ ハン ガーに セ ッ ト し ます。 ロ ールを一番奥ま で押 し ま す。
11
用紙のセ ッ ト 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 3. c. 用紙サプ ラ イ ・ガ イ ド を ス ラ イ ド さ せ、ロ ー ルの端に触れ る ま で動か し ます。 c. 用紙サプ ラ イ ・ ガ イ ド を持ち上げます。 d. 用紙サプ ラ イ ・ガ イ ド を ス ラ イ ド さ せ、ロ ー ルの端に触れ る ま で動か し ます。110Xi4/R110Xi4 200 dpi お よび 300 dpi 他の Xi4 モデル
注意 • 印刷ヘ ッ ド は高温にな っ て火傷を引き起 こ す危険があ り ます。 印字ヘ ッ ド が冷 却する ま で時間を おいて く だ さ い。
印字ヘ ッ ド ・ オープン ・ レバー (1) を逆時計回 り に回 し 、 印字ヘ ッ ド ・ ア セ ン ブ リ を開 き ます｡
用紙のセ ッ ト
12
4. 外側の用紙ガ イ ド (1) の底部にあ る 蝶ネジ ( こ の角度か ら は見え ま せん ) を緩め ま す。 5. 外側の用紙ガ イ ド (1) を完全に引 き 出 し ま す。 1 113
用紙のセ ッ ト 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 6. プ リ ン タ に用紙ダ ンサー ・ アセ ンブ リ (1) が装着 さ れてい る 場合には、 用紙ダ ン サー ・ アセ ンブ リ の ロ ー ラ ーの下に用紙を通 し ます。すべてのプ リ ン タ において、 用紙ガ イ ド ・ ロ ー ラ ー (2) の下か ら 上部用紙セ ン サー (3) の下に用紙を通 し ま す。 7. 印字ヘ ッ ド ・ アセ ンブ リ (1) の下を通 り 、 ス ナ ッ プ ・ プ レー ト (2) の下か ら プ ラ テ ン ・ ロ ー ラ ー (3) の上を通過す る ま で用紙を前方向に押 し ま す。 重要 • 用紙が確実に こ れ ら の部品の下を通 る よ う に し て く だ さ い。 用紙が こ れ ら の上を通 る 場合、 用紙で リ ボ ン セ ンサーが遮 ら れ、 誤っ て 「ﾘﾎﾞﾝｶﾞ _ ｱﾘﾏｾﾝ
」 と い う エ ラ ーが表示 さ れます。 2 3 1 1 3 2用紙のセ ッ ト
14
8. 内側の用紙ガ イ ド (1) に用紙を揃え ま す。 外側の用紙ガ イ ド (2) を動か し 、 用紙の 端に軽 く 触れ る よ う に し ます。 9. 外側の用紙ガ イ ド (1) の底部にあ る 蝶ネジ ( こ の角度か ら は見え ま せん ) を締め ま す。 1 2 115
用紙のセ ッ ト 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 10. 印字ヘ ッ ド ・ アセ ンブ リ (1) を押 し 下げ、 印字ヘ ッ ド ・ オープ ン ・ レ バー (2) を固 定位置で ロ ッ ク さ れ る ま で時計回 り に回 し ます。 1 2リ ボ ン の装着
16
リ ボンの装着
熱転写 ラ ベルに使用す る リ ボ ン を装着す る には、 こ の項の説明に従っ て操作 し て く だ さ い。 ダ イ レ ク ト ・ サーマル ・ ラ ベルの場合は、 プ リ ン タ に リ ボ ン を装着 し ないで く だ さ い。 リ ボ ンの ロ ールを交換す る 場合には、 必ず使用済み リ ボ ン を リ ボ ン巻 き 取 り ス ピ ン ド ルか ら 取 り 外 し て く だ さ い (「使用済み リ ボ ンの取 り 外 し」 (22 ページ ) 参 照 )。 リ ボン を装着するには、 次の手順を実行 し ます。 1. リ ボ ン巻 き 取 り ス ピ ン ド ルの ノ ブの矢印 (1) を リ ボ ン巻 き 取 り ス ピ ン ド ルの溝 (2) に合わせま す。 2. リ ボ ン ・ サプ ラ イ ・ ス ピ ン ド ルの各セグ メ ン ト を揃え ます。 3. 先端部分を時計回 り に引 き 出 し て リ ボ ンの位置を定め ます。 注意 • 用紙や リ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触する 可能性のあ る宝飾品類はすべて外 し て く だ さ い。 重要 • 印字ヘ ッ ド の磨耗を防ぐ ため、 用紙 よ り も 広い幅の リ ボ ン を使用 し て く だ さ い。 リ ボ ンは、 外側が コ ーテ ィ ン グ さ れてい る 必要があ り ます ( 詳細については、 『ユーザー ・ ガ イ ド 』 を参照 し て く だ さ い )。 1 217
リ ボンの装着 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 4. リ ボ ン を リ ボ ン ・ サプ ラ イ ・ ス ピ ン ド ルにセ ッ ト し ます。 ロ ールを一番奥ま で押 し ます。 5. リ ボ ン引 き 出 し 部があ る と 、 リ ボ ンの装着 と 取 り 外 し が容易にな り ます。 リ ボ ン の端部に紙な どの リ ボ ン引 き 出 し 部が付いてい る か ど う かに応 じ て、 次の よ う に 操作 し て く だ さ い。 6. リ ボン引き出 し 部 … 操作 … あ り 次の手順に進みます。 な し a. 用紙 ( ラ ベル と ラ イ ナー ) を長 さ 150 ～ 305 mm (6 ～ 12 イ ンチ ) ほ ど を帯状に ロ ールか ら 切 り 取 り ま す。 b. こ の帯状の用紙か ら ラ ベルを剥が し ます。 c. こ の ラ ベル (1) を使用 し て、 リ ボ ン の端 (2) を帯状の 用紙 (3) に付け ま す。 こ の帯状の用紙が リ ボ ン の引 き 出 し 部にな り ます。 2 3 1 注意 • 印刷ヘ ッ ド は高温にな っ て火傷を引き起 こ す危険があ り ます。 印字ヘ ッ ド が冷 却する ま で時間を おいて く だ さ い。 印字ヘ ッ ド ・ オープン ・ レバー (1) を逆時計回 り に回 し 、 印字ヘ ッ ド ・ ア セ ン ブ リ を開 き ます｡ 1リ ボ ン の装着
18
7. リ ボ ン・ダ ンサー・アセ ンブ リ 付 き のプ リ ン タ では、リ ボ ン経路が少 し 異な り ます。 プ リ ン タ に リ ボ ン ・ ダ ンサー ・ アセ ンブ リ があ る か ど う かに応 じ て、 次の よ う に 操作 し て く だ さ い。 リ ボン ・ ダ ンサーな し リ ボ ン ・ ダ ンサー付き リ ボン ・ ダ ンサー 操作 ... な し リ ボ ンは、 用紙ダ ンサー ・ アセ ンブ リ (1) の上を通っ て リ ボ ン ・ ガ イ ド ・ ロ ー ラ ー (2) の下を通 し ます。 2 119
リ ボンの装着 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 8. 印字ヘ ッ ド ・ アセンブ リ (1) の下を通 り 、 スナ ッ プ ・ プ レー ト (2) の上か ら プ ラ テ ン ・ ロ ー ラ ー (3) の上を通過す る ま で リ ボン引き出 し 部を前方向に押 し ます。 あ り a. リ ボ ン ・ ダ ン サーに リ ボ ン を通 し ま す。 リ ボ ン は、 上 部 ロ ー ラ ー (1) の下か ら 下部 ロ ー ラ ー (2) の上 を 通 る 必要があ り ます。 b. リ ボ ン・ガ イ ド ・ ロ ー ラ ー (3) の下に リ ボ ン を通 し ます。 リ ボン ・ ダ ンサー 操作 ... 3 2 1 1 3 2リ ボ ン の装着
20
9. リ ボ ン引 き 出 し 部を上部 リ ボ ン ・ ロ ー ラ ー (1) の上か ら リ ボ ン巻 き 取 り ス ピ ン ド ル (2) の方向に通 し ま す。 10. リ ボ ン引 き 出 し 部 と 後に続 く リ ボ ン を リ ボ ン巻 き 取 り ス ピ ン ド ルに逆時計回 り に 巻 き つけ ます。 11. ス ピ ン ド ルを逆時計方向に何回か回 し て リ ボ ン を巻 き つけ、 た る みを取 り ます。 2 121
リ ボンの装着 2009/12/15 Xi4™/RXi4™ ク イ ッ ク ・ リ フ ァ レ ン ス ・ ガ イ ド P1008806-072 12. 印字ヘ ッ ド ・ アセ ンブ リ (1) を押 し 下げ、 印字ヘ ッ ド ・ オープ ン ・ レ バー (2) を固 定位置で ロ ッ ク さ れ る ま で時計回 り に回 し ます。 1 2リ ボ ン の装着
