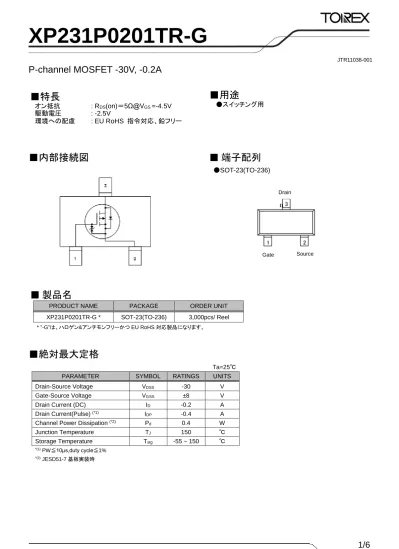

XP231P0201TR-G
P-channel MOSFET -30V, -0.2A
■内部接続図
■絶対最大定格
Ta=25℃
PARAMETER SYMBOL RATINGS UNITS
Drain-Source Voltage VDSS -30 V
Gate-Source Voltage VGSS ±8 V
Drain Current (DC) ID -0.2 A
Drain Current(Pulse) (*1) I
DP -0.4 A
Channel Power Dissipation (*2) P
d 0.4 W Junction Temperature TJ 150 ℃ Storage Temperature Tstg -55 ~ 150 ℃ *(1) PW≦10μs,duty cycle≦1% *(2) JESD51-7 基板実装時 JTR11038-001
■特長
オン抵抗 駆動電圧 : RDS(on)=5Ω@VGS =-4.5V : -2.5V 環境への配慮 : EU RoHS 指令対応、鉛フリー■用途
●スイッチング用■ 端子配列
●SOT-23(TO-236)■ 製品名
PRODUCT NAME PACKAGE ORDER UNIT
XP231P0201TR-G * SOT-23(TO-236) 3,000pcs/ Reel * ”-G”は、ハロゲン&アンチモンフリーかつ EU RoHS 対応製品になります。
Source Drain
XP231P0201TR-G
■電気的特性
Ta=25℃
PARAMETER SYMBOL TEST CONDITIONS MIN. TYP. MAX. UNITS
Drain-Source Breakdown Voltage V(BR)DSS ID= -250μA, VGS=0V -30 - - V
Drain-Source Leakage Current IDSS VDS= -30V, VGS= 0V - - -10 μA
Gate-Source Leakage Current IGSS VGS= ±8V, VDS= 0V - - ±10 μA
Gate Threshold Voltage VGS(off) ID= -250uA, VDS= VGS -0.5 -0.8 -1.2 V
Drain-Source On Resistance RDS(on)
VGS= -4.5V, ID= -100mA - 3.2 5 Ω
VGS= -2.5V, ID= -100mA 4 8 Ω
Input Capacitance Ciss
VDS= -10V, VGS= 0V
f=1MHz
- 34 - pF
Output Capacitance Coss - 7 - pF
Reverse Transfer Capacitance Crss - 2.5 - pF
Turn-on Delay Time td(on)
VDD= -10V, ID= -100mA
VGS= -4.5V
- 18 - ns
Rise Time tr - 20 - ns
Turn-off Delay Time td(off) - 80 - ns
Fall Time tf - 45 - ns
Diode Forward Voltage VSD IS= -100mA, VGS= 0V - -0.8 -1.2 V
■使用上の注意
1. 絶対最大定格を超えないようにご使用下さい。 絶対最大定格内であっても高負荷(高温/高電圧/大電流/温度変化等)で連続して使用される場合は、信頼性が著しく低下する恐れ があります。 2. 当社では製品の改善、信頼性の向上に努めております。しかしながら、万が一のためにフェールセーフとなる設計およびエージング処 理など、装置やシステム上で十分な安全設計をお願いします。XP231P0201TR-G
■特性例
(1) Drain Current vs. Drain-Source Voltage (2) Drain Current vs. Gate-Source Voltage
(3) Drain-Source On Resistance vs. Gate-Source Voltage (4) Drain-Source On Resistance vs. Ambient Temperature
(5) Drain-Source On Resistance vs. Drain Current (6) Source Current vs. Diode Forward Voltage
-0.4 -0.3 -0.2 -0.1 0 -2.0 -1.5 -1.0 -0.5 0.0 D ra in C u rr e n t: ID (A ) Drain-Source Voltage: VDS(V) -2.0V VGS=-1.5V Ta=25℃ -4.5V -2.5V -3.5V 0.001 0.01 0.1 1 -4 -3 -2 -1 0 D ra in C u rr e n t : ID (A) Gate-Source Voltage: VGS(V) Ta=125℃ 25℃ VDS=-10V -25℃ 0 2 4 6 8 10 -5 -4 -3 -2 -1 0 D ra in -S o u rc e O n R e si st an c e: RDS (o n ) (Ω ) Gate-Source Voltage: VGS(V) ID=-100mA Ta=25℃ 0 2 4 6 8 10 -50 0 50 100 150 D ra in -S o u rc e O n R e si st an c e: RDS (o n ) (Ω ) Ambient Temperature: Ta (℃) -4.5V VGS=-2.5V ID=-100mA 0 2 4 6 8 10 -0.4 -0.3 -0.2 -0.1 0.0 D ra in -S o u rc e O n R e si st an c e: RDS (o n ) (Ω )
Drain Current: ID(A)
VGS=-4.5V Ta=25℃ -2.5V 0.001 0.01 0.1 1 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 S o u rc e C u rr e n t: IS (A)
Diode Forward Voltage: VSD(V)
Ta=125℃
-25℃ 25℃
XP231P0201TR-G
■特性例
(7) Ciss, Coss, Crss vs. Drain-Source Voltage (8) Area of Safe Operation
1 10 100 1000 -30 -25 -20 -15 -10 -5 0 C ap ac it an c e : C iss, C o ss, C rss (p F ) Drain-Source Voltage: VDS(V) Ciss f=1MHz, Ta=25℃ Coss Crss 0.01 0.1 1 0.1 1 10 100 D ra in C u rr e n t: ID (A) Drain-Source Voltage: VDS(V) DC Operation RDS(on) (VGS=-4.5V) Limit Ta=25℃ Single pulse Mounted on a FR4 board (8700mm2 x 1.6mm) 100µs -- - - -1ms 10ms 100ms 1s
XP231P0201TR-G
■パッケージインフォメーション
最新のパッケージ情報についてはwww.torex.co.jp/technical-support/packages/ をご覧ください。
PACKAGE OUTLINE / LAND PATTERN THERMAL CHARACTERISTICS
SOT-23(TO-236) SOT-23(TO-236) PKG JESD51-7 Board SOT-23(TO-236)PowerDissipation
■マーキング
シンボル 品名表記例 ① ② ③ 3 1 P XP231P0201**-G ●SOT-23(TO-236) ①,②,③製品仕様を表す。 ④,⑤ 製造ロットを表す。01~09, 0A~0Z, 11~9Z, A1~A9, AA~AZ, B1~ZZ を繰り返す。 (但し、G,I,J,O,Q,W は除く。反転文字は使用しない。)
SOT-23(TO-236)
① ② ③ ④ ⑤
1 2
