送信範囲の異なる端末で構成される無線アドホックネットワークにおけるビジートーンを使用したMACプロトコル

全文

(1)Vol. 47. No. 9. Sep. 2006. 情報処理学会論文誌. 送信範囲の異なる端末で構成される無線アドホックネットワークにおけるビジートーンを使用した MAC プロトコル藤. 原. 敏秀† 呂. 関屋建明†. 大雄† 谷萩. 萬代隆嗣†. 雅. 希††. 本論文では，送信範囲の異なる端末で構成される無線アドホックネットワークにおけるビジートーンを使用した MAC プロトコルを提案する．提案プロトコルではビジートーンを使用し，送信範囲の大きい端末（大端末）が発信するビジートーン BTh と送信範囲の小さい端末（小端末）が発信するビジートーン BTl の 2 つのビジートーンと RTS の組合せで大端末，小端末の状態を表す．また，指向性アンテナを所持するシステムを想定する．提案プロトコルでは，送信端末からの RTS を受信した端末がビジートーンを発信する．このとき，BTl を感知した大端末は BTl を隠れ端末へ中継するため BTh を発信する．ビジートーンを感知した端末は感知する方向へのデータ送信を禁止することにより，隠れ端末問題を軽減させる．さらに，ブロードキャストでは，受信を開始する全端末がビジートーンを発信することで対応でき，結果としてユニキャスト・ブロードキャストの混在通信に対応することができる．計算機シミュレーションにより，提案プロトコルの有効性を示す．. A MAC Protocol Using Busy Tone in Wireless Networks of Ad Hoc Nodes with Heterogeneous Power Capabilities Toshihide Fujiwara,† Hiroo Sekiya,† Masaki Bandai,†† Jianming Lu† and Takashi Yahagi† This paper presents a MAC protocol using busy tone in wireless networks of Ad hoc nodes with heterogeneous power capabilities. In the proposed protocol, dual busy tones are assigned to the nodes with high power and those with low power. The nodes know the states of transmissions from the combinations of RTS and dual busy tones. The destination node receives the RTS and turns busy tone on. When a node with high power senses BTl, it turns BTh on in order to forward BTl to hidden nodes. If a node senses busy tone, the node prohibits transmission to improve hidden nodes problem. Moreover, the proposed protocol supports broadcast because all nodes that receive data turn busy tone on. As a result, the proposed protocol supports mixed communication of unicast and broadcast. The simulation results show the proposed protocol improves performance compared with the conventional ones.. 1. はじめに. にネットワークトポロジが変化するため，信頼性の高. 無線アドホックネットワークはマルチホップ通信を. められている．ここで，本論文では再送も含めた最終. い MAC（Medium Access Control）プロトコルが求. 実現することができるため，災害時などの一時的な通. 的なデータ受信の成功率を通信の信頼性と定義する．. 信インフラや，ITS，無線 LAN の構築に適したネッ. 無線アドホックネットワークの通信規格として，. 1)∼19). ．さら. IEEE 802.11 があげられる．IEEE 802.11 のユニキャ. に，基地局などのインフラを必要としないため，柔軟. スト通信では，MAC プロトコルとして RTS/CTS 方. かつ容易にネットワークを構築することができるとい. 式が採用されている1) ．この方式では，送信端末が RTS. う特徴を持つ．無線アドホックネットワークではつね. （Request to send）を送信し，宛先端末は RTS を受. トワークであり，近年注目を集めている. 信後に CTS（Clear to send）を返信する．他の端末は. RTS や CTS を受信した場合，一定期間通信を控えることで，隠れ端末問題を軽減させる．しかし，RTS/CTS. † 千葉大学大学院自然科学研究科 Graduate School of Science and Technology，Chiba University †† 静岡大学情報学部情報科学科 Faculty of Information，Shizuoka University. 方式ではネットワークのトラフィック負荷が高い場合. CTS の衝突が発生してしまい，隠れ端末問題が解決 2815.

(2) 2816. 情報処理学会論文誌. Sep. 2006. できないことが知られている．この問題を改善する. 同様の 2 種類の送信範囲の端末で構成される環境を. 手法として，Busy Tone を用いたプロトコルである. 想定する．以降，送信範囲の異なる端末で構成される. DBTMA（Dual Busy Tone Multiple Access）が提. 無線アドホックネットワークを 2 種類の送信範囲の. 案されている1)∼4) ．DBTMA では，周波数帯の両端. 端末で構成されるネットワークと定義する．提案プロ. に設置するビジートーンを使用することで衝突という. トコルはビジートーンを使用し，大端末が発信するビ. 概念がなくなるため，CTS の衝突による隠れ端末問. ジートーン BTh（Busy Tone assigned the node with. 題を軽減させることができる．. High power）と小端末が発信するビジートーン BTl. 一方，ブロードキャスト通信では IEEE 802.11 は. （Busy Tone assigned the node with Low power）の. 送信端末がデータを送信するのみであり，再送は行われないため，信頼性は保証されない6),7) ．通信の信頼. 2 つのビジートーンと RTS の組合せで大端末，小端末の状態を表す．また，指向性アンテナを所持するシ. 性を保証するため，ブロードキャスト通信においても. ステムを想定する．提案プロトコルでは，送信端末か. ACK（Acknowledgement）を使用することにより再. らの RTS を受信した端末がビジートーンを発信する．. 送を行う BACK（broadcast ACK）方式が提案されている6) ．BACK 方式では，送信端末は送信範囲内の全端末からの ACK を受信した場合送信を完了し，そ. また，文献 10) の FRTS/FCTS と同じ意味を持つ動ため BTh を発信する．ビジートーンを感知した端末. れ以外の場合はデータの再送を行うことにより信頼性. は感知する方向へのデータの送信を禁止することによ. の高い通信を行うことができる．. り，隠れ端末問題を軽減させる．また，受信に失敗し. 文献 1)∼7) のプロトコルは，ネットワークを構成す. 作として，BTl を感知した大端末は BTl を中継する. た端末はビジートーンの発信を続け再送を要求する．. る全端末の送信範囲が等しいと仮定して検討されてい. 送信端末は送信終了後ビジートーンを感知する場合再. る．しかし，実際にネットワークを構成する端末には，. 送を行うことにより，通信の信頼性を保証する．さら. ノートパソコンなど電力が小さく低出力の端末や，車載. に，ブロードキャストでは，提案プロトコルにおいて. 搭載用端末といった電源供給があり高出力の端末など，. 受信を開始する全端末がビジートーンを発信すること. さまざまな端末から構成されるため，出力の相違によ. で対応でき，結果としてユニキャスト・ブロードキャス. り送信範囲が異なる場合を考慮する必要がある. 9)∼15). ．. 各端末の送信範囲が異なる環境下では，受信端末が送信範囲の小さい端末（小端末）の場合，隠れ端末である送信範囲の大きい端末（大端末）の通信を禁止できない場合がある．つまり，RTS/CTS 方式や DBTMA では隠れ端末問題の解決が不十分となる．文献 10) では，大端末と小端末といった 2 種類の送信範囲の端末で構成された無線アドホックネットワークのユニキャスト通信において，隠れ端末問題を軽減させる MAC. トの混在通信に対応することができる．計算機シミュレーションにより，提案プロトコルの有効性を示す．. 2. 従来の研究 2.1 送信範囲の同じ端末での MAC プロトコル IEEE 802.11 では，ユニキャスト通信において RTS/CTS ハンドシェイクを用いる1) ．RTS/CTS 方式では，送信端末がデータ送信に先立ち RTS を送信する．宛先端末は RTS を受信した場合，送信端末に. プロトコルが提案されている．この方式では，小端末の. CTS を返信する．送信端末は RTS 送信後 CTS を受信. RTS，CTS を受信した大端末が RTS，CTS を中継す. すると，データ送信を行う．他の端末は，RTS または. るため FRTS（Forward to RTS），FCTS（Forward. CTS を受信した場合，通信の予定期間の間送信を控え. to CTS）を送信する．FRTS，FCTS を受信した端末は一定期間通信を控えることにより，上述の隠れ端末. ることにより，隠れ端末問題を回避する．また，データを受信した宛先端末は送信端末へ ACK を返信する．. 問題を軽減させる．しかし，文献 10) の方式において. 送信端末は ACK を受信しない場合データの再送を行. も高トラフィック時に FCTS が衝突し，隠れ端末問題. い，通信の信頼性を確保する．しかし，RTS/CTS 方. を解決できない．また，FRTS を用いることにより他. 式はトラフィック負荷が高い場合 CTS が衝突し，隠. の端末の通信を禁止するため，さらし端末問題が発生. れ端末問題を解決できなくなることが知られている．. する．さらに，送信範囲の異なる環境下でのブロード. この問題を改善する手法として，DBTMA が提案さ. キャストの MAC プロトコルの検討はなされていない．. れている1)∼4) ．DBTMA では，図 1 (a) のように周. 本論文では，送信範囲の異なる端末で構成される無. 波数帯の両端に狭帯域のビジートーンを設置する．ビ. 線アドホックネットワークにおける MAC プロトコル. ジートーンとはデータではなく単一のパルス信号であ. を提案する．提案プロトコルでは，文献 9)∼15) と. り，複数の端末が発信している場合でも衝突という概.

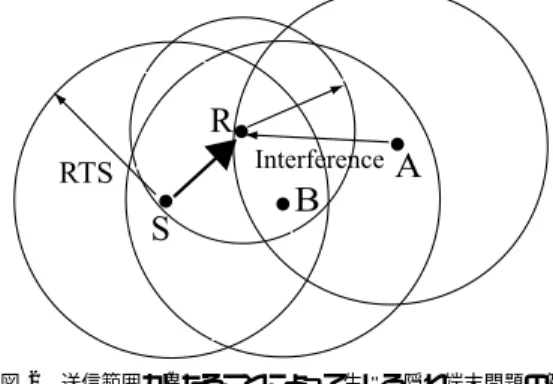

(3) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 図 1 ビジートーンのチャネル割当て．(a) DBTMA，(b) 提案プロトコル Fig. 1 Busy tone channel assignment. (a) DBTMA, (b) The proposed protocol.. 2817. 図 2 送信範囲が異なることによって生じる隠れ端末問題の例 Fig. 2 An example of hidden node problem with heterogeneous power capabilities.. 端末の状態を大端末が知ることができないことがある念はなく，感知するかが重要となる．また，DBTMA. ため，RTS/CTS 方式や DBTMA を用いても隠れ端. では IEEE 802.11 で使用しているチャネルを制御チャ. 末問題を軽減させることができない．図 2 に送信範. ネルとデータチャネルに分割し，RTS/CTS などの制. 囲が異なることによって生じる隠れ端末問題の例を示. 御パケットは制御チャネルで，データパケットはデー. す．この場合，端末 S が RTS を送信し，RTS を受信. タチャネルで送信される．なお，ACK は使用しない．. した宛先端末である小端末 R が CTS を返信する．し. DBTMA では，送信端末はデータ送信と同時に BTt. かし，R の送信範囲が小さいため，隠れ端末である大. （The transmit busy tone）を発信する．宛先端末は. 端末 A に CTS が届かない．そのため，A がデータを. CTS 送信時に BTr（The receive busy tone）を発信し，ビジートーンを感知した端末は他の送信を控える．. 送信した場合，R において衝突が発生する．文献 10) において，この隠れ端末問題を軽減させ. このように，CTS の衝突が多くなるトラフィック負荷. る MAC プロトコルが提案されている．文献 10) の方. の高い場合にもビジートーンを感知し送信を控えるた. 式では，送信範囲が異なる端末で構成される無線アド. め，隠れ端末問題を軽減させることができる．. ホックネットワークにおいて，送信端末以外の大端末. 一方，ブロードキャスト通信では IEEE 802.11 は. が小端末の CTS を受信した場合，小端末の CTS を. RTS/CTS，および ACK の返信は行わず，送信端末がデータ送信を行うのみであり，信頼性は保証されてい. 中継するため FCTS を送信し，隠れ端末の通信を禁止. ない．通信の信頼性を確保したブロードキャスト通信と. を受け取った他の大端末も同様に FRTS を送信する．. して，ACK を使用することにより再送を行う BACK. FRTS を受け取った端末が通信を控えることにより，送信端末は衝突なく ACK を受信することができる．. 方式が提案されている6) ．BACK 方式では，データを. することで隠れ端末問題を軽減させる．小端末の RTS. 受信した端末は ACK を返信する．送信端末は送信終. しかし，文献 10) の方式においても高トラフィック時. 了後，送信範囲内の全端末からの ACK を受信した場. では FCTS の衝突が発生し，隠れ端末問題を解決でき. 合送信を完了し，それ以外の場合はデータの再送を行. ない．また，RTS，FRTS を使うことにより他の端末. うことにより信頼性の高い通信を行うことができる．. の通信を禁止するため，さらし端末問題も発生する．. 2.2 送信範囲の異なる端末での MAC プロトコル. 一方，ブロードキャストにおいては送信範囲が異な. 従来提案されているプロトコルは，送信範囲が同じ. る環境下での MAC プロトコルは検討されていない．. 端末での無線アドホックネットワークにおいて検討されているものがほとんどである．しかし，実際にネッ. 3. 提案プロトコル. トワークを構成する端末には移動体端末など電力の小. 本論文では，送信範囲の異なる端末で構成される無. さい端末や，電源供給のある固定端末など，電力の相. 線アドホックネットワークにおける MAC プロトコル. 違により送信範囲が異なる場合が存在する．このよう. を提案する．提案プロトコルはビジートーンを使用し，. に，送信範囲が異なるアドホックネットワークについ. 図 1 (b) のように割り当てる．DBTMA で用いられて. て検討することが重要となる9)∼15) ．各端末の送信範. いるビジートーンは，送信端末，受信端末の状態を示. 囲が異なる環境下では，宛先端末が小端末の場合，小. すものである．しかし，提案プロトコルでは小端末，.

(4) 2818. 情報処理学会論文誌. Sep. 2006. 表 1 ユニキャストにおける提案プロトコルの動作概要（(L) と (H) はそれぞれ小端末，大端末を表す） Table 1 Operation of the proposed protocol for unicast ((L) and (H) mean the nodes with low power and high power).. ID T1 T2. T3 T4. T5. Trigger A node has data. Contention timer times out and a node senses no BT from the direction of the destination node. A node receives RTS. A node senses no BT from the direction of transmission or a node retransmits the data maximum number. A node senses BT in transmitted direction.. T6. A node receives data completely.. T7 T8 T9. A node fails data reception. A node starts data reception. A node does not the data of retransmission. A node senses BT from the direction of the destination node. A node senses no BT from the direction of the destination node. (H) senses BTl in some directions. (H) senses no BTl.. T10 T11 T12 T13. Operation The node sets backoff timer. The node turns BT on in all direction and transmits RTS and data for the direction of the destination node. After the transmission of the data, the node turns BT off and tries to sense BT. The node turns BTl on in case of (L). The node turns BTh on in case of (H).. The node turns BT on in all direction and retransmits the data. After the retransmission of the data, the node turns BT off and tries to sense BT from the direction of retransmittion. The retransmission counter is incremented simultaneously. The node turns BTl off in case of (L). The node turns BTh off in case of (H). The node keeps busy tone on. The node keeps busy tone on. The node turns busy tone off. The node prohibits transmission.. The (H) prohibits transmission and turns BTh on. The (H) turns BTh off.. 大端末の状態を示すものとして使用する．図 1 (b) の. BTl は小端末，BTh は大端末に割り当てられ，BTl， BTh と RTS の組合せで端末の状態を表す．また，提案方式では DBTMA と同様に制御チャネルで制御パケットを，データチャネルでデータパケットを送信する．なお，提案プロトコルでは従来のプロトコルで使用される CTS を使用しない．また，端末が数本の指向性アンテナを所持するシステムを想定する．提案プロトコルで用いる指向性アンテナはデータを受信した方向，ビジートーンを感知した方向の判断ができ，ビジートーンの発信とデータの送信を同時に行える．また，データの送受信を同時に行うこと，異なる方向から複数のデータを同時に受信することはできないと仮. 図 3 ユニキャストにおける提案方式の状態遷移図 Fig. 3 State transition diagram of the proposed protocol for unicast.. 定する4),16) ．さらに，各アンテナの送信角度は同じであり，全アンテナの角度は合計で 360 度となるアンテ. とする18),19) ．端末の位置情報とは，近傍端末が存在. ナを使用する．たとえば，指向性アンテナを 4 本使用. するアンテナの方向であり，位置情報をもとに使用す. する場合は各アンテナの送信角度は 90 度となる．各. るアンテナを決定する．. アンテナは他のアンテナといっさいの干渉をしないと. 3.1 ユニキャストにおける提案プロトコル. する4),16),17) ．また，各端末は自身の送信範囲より大. 表 1，図 3 にユニキャストにおける提案プロトコル. 端末か小端末かを判断することができ，ルーティング. の動作概要を示す．表 1 において，(L) は小端末を，. パケットやビーコン，データを受信した方向を記憶す. (H) は大端末を示している．ここで，現在の状態において Trigger のイベントが発生したなら Operation の. ることにより近傍の端末の位置情報を把握できるもの.

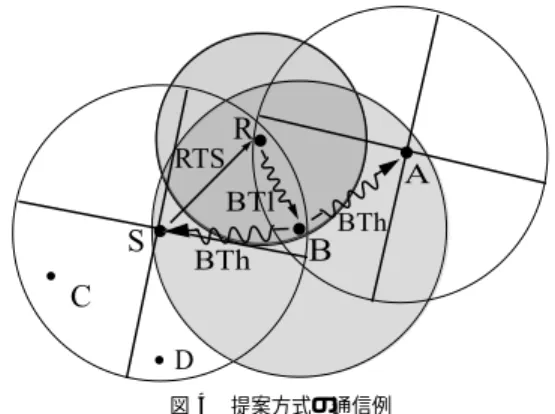

(5) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 2819. 動作を行い，次の状態へ遷移することを意味する．図 3 において，矢印は状態遷移の方向を示し，その番号は表 1 の ID と対応している．今，送信・受信に関与していない状態を IDLE とする．. IDLE の端末は，パケットが発生したことを Trigger として，バックオフ時間を設定し CONTEND へ遷移する．CONTEND とは，送信を開始する前にチャネルを確認する状態である．バックオフ時間とは Contention Window Size からランダムに選ばれた値に Slot Time をかけたものであり，この時間の間ビジートーンを感知しなければ通信を開始できる．CONTEND の端末は，宛先端末の存在する方向からビジートーンを感知しな. 図 4 提案方式の通信例 Fig. 4 Example of communication in the proposed protocol.. い場合，つまり宛先端末が存在する方向で通信を行っている端末がいない場合，宛先端末の方向へ RTS を送. を表すカウンタを 1 つ増やす．このカウンタが最大再. 信，および全方向へビジートーンを発信する．さらに. 送回数に達した場合，IDLE へ戻りさらなる再送を行. RTS 送信直後にデータを送信し，WAIT REQUEST へ遷移する．一方，CONTEND において宛先端末の. わない．このときもデータ受信は失敗となる．. 存在する方向からビジートーンを感知する場合，送信. とき，全端末が指向性アンテナを 4 本所持するものと. を控え PROHIBIT へ遷移する．また，IDLE および CONTEND の大端末が BTl を感知する場合，BTl を. 向にビジートーンを，宛先端末である小端末 R の方向. 隠れ端末へ中継するため BTh を発信し，PROHIBIT. へ RTS およびデータを送信する．端末 R は RTS を. へ遷移する．この BTh の発信は文献 10) の FRTS お. 受信し，T3 に従い BTl を発信する．大端末 B は端末. よび FCTS の送信と同じ意味を持つ．PROHIBIT の戻る．このとき，BTh を発信している大端末は発信. R からの BTl を感知するため，T12 に従い BTl を中継するため BTh を発信する．大端末 A は端末 B からの BTh を感知するため，T10 に従い BTh を感知. を終了する．. する方向への送信を控える．また，端末 C，D は端末. 端末は，ビジートーンを感知しなくなると元の状態へ. 図 4 に提案プロトコルにおける通信例を示す．このする．送信端末である大端末 S は T1，T2 を経て全方. 一方，宛先端末は RTS を受信した場合小端末であ. S からの BTh を感知するため，T10 に従い BTh を. るなら BTl を，大端末であるなら BTh を発信し. 感知する方向への送信を控える．このように，提案プ. WAIT DATA へ移行する．WAIT DATA の端末は. ロトコルを用いることで隠れ端末 A は BTh を感知す. データ受信に成功した場合ビジートーンの発信を終了. ることにより間接的に端末 R の状態を知ることがで. し，RTS を受信する前の状態，つまり IDLE，もしくは. CONTEND へ戻る．データ受信に失敗した場合，ビ. きるため，感知する方向へはデータを送信せず，端末 R において衝突を避けることができる．また，ビジー. ジートーンの発信を続け再送の要求を行い REQUEST. トーンは衝突という概念がないため，高トラフィック. へ移行する．REQUEST の端末は，送信端末から再. においても隠れ端末問題を軽減させる．さらに，端末. 送が行われデータの受信が始まったら WAIT DATA. A，C，D はビジートーンを感知しない方向へ送信できるため，さらし端末問題も軽減させる．また，端末 R が受信に失敗した場合の再送方法を説. へ戻る．一定時間待っても再送が行われない場合送信端末に再送要求が届かないと判断し，IDLE，もしくは CONTEND へ戻る．このときデータ受信は失敗. 明する．端末 R は受信に失敗したため，T7 に従い送. となる．一方再送要求を待つ WAIT REQUEST の端. 信終了後も BTl の発信を続ける．大端末 B は BTl を. 末は，送信方向からビジートーンを感知しない場合，. 継続して感知する．よって，BTh の発信を続け BTl. 送信が成功したことを意味するため，IDLE へ戻る．. を中継することで送信端末 S に再送を要求する．端末. 送信方向以外からビジートーンを感知する場合でも，. S は送信方向からビジートーンを感知するため，T5. 宛先端末からの再送要求ではないと判断できるため，. に従いデータの再送を行う．また，同時に全方向へビ. IDLE へ戻る．送信方向からビジートーンを感知する. ジートーンを発信する．このように，提案プロトコル. 場合受信に失敗したことを意味するため，再送を行い. では再送要求が届かない端末に対してもビジートーン. 再び WAIT REQUEST へ戻る．このとき，再送回数. を中継することで間接的に要求を知ることができるた.

(6) 2820. 情報処理学会論文誌. Sep. 2006. 感知しなければ元の状態へ戻る．このとき，BTh を発信している大端末は発信を終了する．一方，RTB を受信したすべての端末は受信状態を示すためビジートーンを発信し，WAIT DATA へ遷移する．このように，RTB を受信した全端末がビジートーンを発信することにより，ブロードキャストにお図 5 片方向のリンクにおける位置情報決定の例 Fig. 5 Example of decision of position information of node on unidirectional link.. いても隠れ端末問題を軽減させる．RTB の受信に失敗した場合はビジートーンを発信せずにデータを受信することとなる．WAIT DATA の端末は，データ受信. め，通信の信頼性を高めることができる．. に成功するとビジートーンの発信を終了し，元の状態. なお，図 4 において S が R へ通信するため，S は R が近傍端末であると知る必要がある．その方法とし. に戻る．データ受信に失敗した場合，再送要求のため. て，たとえば文献 14) の方式があげられる．図 5 に片方向リンクでの近傍端末の位置情報決定法の例を示す．図 5 において，A から B の片方向リンクが存在する. 例外として，受信に成功した大端末が BTl を感知したを PROHIBIT へ遷移させる．REQUEST の端末は，. 状況での A から D へデータを転送する場合を考える．. 送信端末から再送が行われデータの受信が始まったら. ビジートーンの発信を続け，REQUEST へ遷移する．場合，BTl を中継するため BTh の発信を続け，状態. ルートを探索するルートリクエストは A→B→C→D. WAIT DATA へ戻る．一定時間待っても再送が行わ. と転送される．しかし，ルートを決定するため宛先端. れない場合，送信端末に再送要求が届かないと判断し，. 末から返信されるルートリプライでは B→A が転送で. 元の状態へ戻る．このときデータ受信は失敗となる．. きないため，B の送信範囲内に存在する E が中継す. 一方，WAIT REQUEST の端末は，ビジートーンを. ることで，つまり D→C→B→E→A というルートで. 感知しない場合送信が成功したことを意味するため，. 転送される．このルートリプライを受け取った A は. IDLE へ戻る．ビジートーンを感知する場合感知する. A→B→C→D のルートを使用することを知るため，A は B が近傍端末であると知ることができる．ここで， E と同様の方向に B が存在するとすることで，A は. 方向で受信に失敗したことを意味するため，感知する. B の位置情報を把握することが可能となる． 3.2 ブロードキャストにおける提案プロトコル. 表すカウンタを 1 つ増やす．このカウンタが最大再送. 方向へ再送，および全方向へビジートーンを発信し，再び WAIT REQUEST へ戻る．このとき再送回数を回数に達した場合，IDLE へ戻り，さらなる再送は行. 表 2，図 6 にブロードキャストにおける提案プロト. わない．このときもデータ受信は失敗となる．このよ. コルの動作概要を示す．ブロードキャストでは，送信. うにビジートーンを感知する方向へのみ再送を行うた. データが発生し CONTEND に遷移した送信端末は，. め，さらし端末問題を軽減させる．また，再送要求が. ビジートーンを感知しない場合，RTB（Request to. 届かない端末に対してもビジートーンを中継すること. broadcast）を全方向へ送信，同時にビジートーンを発. で間接的に要求を知ることができるため，通信の信頼. 信する．RTB は送信データがブロードキャストである. 性を高めることができる．. と知らせるものである．さらに，RTB 送信直後にデー. 提案プロトコルにおける図 3 と図 6 の大きな相. タを送信し，WAIT REQUEST へ遷移する．RTB 送. 違点は，図 3 では T10，T12 によって IDLE から. 信後ただちにデータを送信するため，RTB の受信に失. PROHIBIT へ，T11，T13 によって PROHIBIT か. 敗した端末が存在する場合においてもデータを送信す. ら IDLE へ遷移するのに対し，図 6 ではそれぞれ T10，. る．一方，CONTEND においてビジートーンを感知する場合，自分の周りで通信を行っている端末が存在. T11 のみであること，および図 6 では T12 によって WAIT DATA から PROHIBIT へ遷移することであ. するため，RTB の送信を控え PROHIBIT へ遷移す. る．つまり，ユニキャストでは送信方向から BT を感. る．ブロードキャストでは送信端末の送信範囲内の全. 知した端末，もしくは BTl を感知した大端末は送信. 端末にデータを送信するため，ビジートーンを感知す. が禁止されることに対し，ブロードキャストでは BT. る場合 RTB の送信を行わない．また，IDLE および. を感知した端末が送信を禁止される．また，ユニキャ. CONTEND の大端末は BTl を感知する場合，BTl を. ストパケットを正常に受信した端末は BT の発信を終. 隠れ端末へ中継するため BTh を発信し，PROHIBIT. 了するのに対し，ブロードキャストパケットを受信し. へ遷移する．PROHIBIT の端末は，ビジートーンを. た大端末は BTl を感知する場合 BTh の発信を続け.

(7) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 2821. 表 2 ブロードキャストにおける提案プロトコルの動作概要（(L) と (H) はそれぞれ小端末，大端末を表す） Table 2 Operation of the proposed protocol for broadcast ((L) and (H) mean the nodes with low power and high power).. ID T1 T2. Trigger A node has data. Contention timer times out and a node senses no BT.. T3. A node receives RTS.. T4. T5. A node senses no BT from the directions of transmission or a node retransmits the data maximum number. A node senses BT in some directions.. T6. A node receives data completely.. T7 T8 T9. A node A node A node sion. A node. T10 T11 T12. fails data reception. starts data reception. does not the data of retransmissenses BT.. A node senses no BT. (H) receives data completely but senses BTl.. Operation The node sets backoff timer. The node turns BT on and transmits RTS and data in all direction. After the transmission of the data, the node turns BT off and tries to sense BT. The node turns BTl on in case of (L). The node turns BTh on in case of (H).. The node turns BT on in all direction and retransmits the data for the direction of sensing BT. After retransmission of the data, the node turns BT off and tries to sense BT from the direction of retransmission. The retransmission counter is incremented simultaneously. The node turns BTl off in case of (L). The node turns BTh off in case of (H) if it senses no BTl. The node keeps busy tone on. The node keeps busy tone on. The node turns busy tone off. The node prohibits transmission. It turns BTh on if it is (H) and senses BTl. The node turns BTh off in case of (H). The (H) keeps BTh on.. コルの有効性を示す．シミュレーションでは，端末は正方のネットワークエリアにランダムに固定配置される．また，パケットの発生はネットワーク全体にかかるトラフィック負荷を X [Mbps]，パケットの平均ペイロード長を P [byte]，端末数を N とし，発生率 g のポアソン分布に従うものとする．発生率は式 (1) で与えられる．. g=. X P ×N. (1). トラフィック負荷を，単位時間あたりにネットワー図 6 ブロードキャストにおける提案方式の状態遷移図 Fig. 6 State transition diagram of the proposed protocol for broadcast.. クに発生するデータの総量と定義する．再送するデータはネットワークに発生するデータには含めない．本論文では，スループット，平均遅延，受信成功率，および平均再送回数について評価する．ここで，スルー. る．なお，各トリガ，動作が若干異なる点においても注意する必要がある．以上より，提案プロトコルはほぼ同じ動作のもとでユニキャストにもブロードキャス. プット T は式 (2) で定義される．. T =. Length of transmitted data packets (2) Channel rate × Total time. コルはユニキャスト・ブロードキャストが混在した通. また，平均遅延を，図 3，図 6 において状態 CONTEND に移行してから IDLE に戻るまでの平均時間. 信に対応できると考えられる．. と定義する．さらに，受信成功率を，再送も含むデー. トにも適応することができる．その結果，提案プロト. 4. シミュレーション. タの送信回数に対する受信成功回数，平均再送回数を，. 本章において，シミュレーションにより提案プロト. 均と定義する．なお，本論文は文献 2)，3)，5)∼7)，. 再送ではない 1 回のデータ送信に対する再送回数の平.

(8) 2822. Sep. 2006. 情報処理学会論文誌. 9)∼11)，16)∼19) と同様に，MAC プロトコルの評価としてシングルホップでの評価を行う．無線アドホックネットワークでは一般的にマルチホップが生じ，マルチホップとシングルホップではトラフィックの振舞いが異なると考えられる．たとえばパケットの発生確率の違いがあげられる．本論文で行うシングルホップのシミュレーションでは各端末のパケット発生確率は等しいものとして行うが，マルチホップでは複数のフローを同時に転送する端末のパケット発生確率が他の端末より高くなると考えられる．また，マルチホップの場合，MAC 層で連続的に同じ宛先端末へのパケットが発生することや，マルチホップのパケット転送に起因してパケットを受信した端末において転送するパケットが即座に発生することも考えられる．そのため，本論文の評価が定量的にマルチホップの評価に直結しないと考えられる．しかし，マルチホップで生じる問題は本論文で評価する方式すべてにおいて共通に発生するため，本論文での評価の差はマルチホップでも相対的に同一であると考えられる．以上より，シングルホップの評価は妥当であると考えられる．. 4.1 ネットワーク負荷に対する特性 4.1.1 ユニキャスト通信における特性. 表 3 ユニキャストのシミュレーション諸元 Table 3 Simulation parameters for unicast.. Common Parameters Channel Rate The Number of Node The node with low power The node with high power Network area Transmission Range The node with low power The node with high power SIFS Time DIFS Time Contention Window Slot Time Minimum Contention Window Size Maximum Contention Window Size RTS Packet Length CTS Packet Length ACK Packet Length Data Packet Length Packet Arrival Process FRTS/FCTS Model FRTS Packet Length FCTS Packet Length DBTMA Model Directional Antennas Proposed Model Directional Antennas. 2 Mbps 20 10 10 50 units 20 units 10 units 10 µsec 50 µsec 20 µsec 31 1,023 14 bytes 14 bytes 10 bytes 1,200 bytes Poisson 8 bytes 8 bytes Omni or 4 Omni or 4. まず，ユニキャストのみが行われている場合の IEEE. 802.11，DBTMA 2),3) ，文献 10) の方式，文献 4) の方式，および提案方式について，スループット，平均遅延，受信成功率，および平均再送回数を評価する．本論文では，文献 10) の方式を FRTS/FCTS 方式と呼ぶ．また，文献 4) の方式は DBTMA において CTS，DATA の送信，および BTt，BTr の発信を指向性アンテナを使用して行うもので，本論文では DBTMA(D)（DBTMA with Directional Antennas）と呼ぶ．また，無指向性アンテナを使用する DBTMA 2),3) を DBTMA(O) （DBTMA with Omni Antenna）と呼ぶ．さらに，提案方式において指向性アンテナを用いる有効性を確認するため，無指向性アンテナを用いたものも評価する．以降，提案方式において指向性アンテナを用いたものを提案 (D)，無指向性アンテナを用いたものを提案. (O) とする．表 3 に示すシミュレーション諸元に基づきシミュレーションを行う．ユニキャストでは，送信端末の送信範囲内にある 1 つの端末を送信ごとにランダムに決定し，その端末を宛先端末とする．図 7 に，ユニキャストにおけるトラフィック負荷に対する特性を示す．図 7 (a)，(b)，(c)，(d) はそれぞれ，ユニキャストにおけるトラフィック負荷に対するスループット，平均遅延，受信成功率，そして，平均再送回数を示す．はじめに，ビジートーンを用いる効果を考察する．. 図 7 ユニキャストにおけるトラフィック負荷に対する特性．(a) スループット特性，(b) 平均遅延特性，(c) 受信成功率特性，(d) 平均再送回数特性 Fig. 7 Performance as a function of offered load for unicast. (a) Throughput, (b) Average delay, (c) Success ratio of the reception, (d) Average number of retransmissions..

(9) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 図 7 (a) において DBTMA(O) と IEEE 802.11 を比較. 2823. すると，DBTMA(O) のスループットが高いことが分. トが若干上昇することが分かる．さらに，提案 (D) と DBTMA(D) も同様の関係にあるため，図 7 (a) にお. かる．このことを考察するため，図 7 (c) を検討する．. いて提案 (D) のスループットは DBTMA(D) と比較. 図 7 (c) より，DBTMA(O) は IEEE 802.11 より受信. して高いことが分かる．しかし，図 7 (c) において提. 成功率が高いことが分かる．この差は，DBTMA(O). 案 (D) の受信成功率は 1 とはならない．これは，宛先. においてビジートーンを使用することで，IEEE 802.11. 端末の送信範囲内に大端末が存在しない場合，中継が. の CTS の衝突による隠れ端末問題を軽減させること. 行われないので隠れ端末問題が発生するためである．. による差である．つまり，ビジートーンを使用するこ. この点については 4.2 節で考察する．以上の比較より，. とで CTS の衝突による隠れ端末問題を軽減させるた. 中継を行うことの有効性が確認できる．. め，DBTMA(O) は IEEE 802.11 と比較してスルー. 次に，指向性アンテナを用いる効果を考察する．. プットが上昇する．また，図 7 (c) における提案 (O) と. 図 7 (a) において，DBTMA(D) と DBTMA(O) を. FRTS/FCTS 方式の受信成功率の差は，IEEE 802.11. 比較すると，DBTMA(D) のスループットが高いこと. と DBTMA の関係と同様に，ビジートーンを使用する. が分かる．このことを考察するため，図 7 (b)，(d) を. ことで，FCTS の衝突による隠れ端末問題を軽減させる. 検討する．図 7 (b) より DBTMA(D) の平均遅延が. 効果を示している．したがって，図 7 (a) において提案. DBTMA(O) より小さいことが分かる．遅延は，さら. (O) はビジートーンを使用するため，FRTS/FCTS 方. し端末となることにより送信を待つ遅延と，再送を行. 式と比較してスループットが高いことが分かる．以上の. うことによる遅延に分類できる．図 7 (d) において，. 比較より，ビジートーンを用いる有効性が確認できる．. DBTMA(D)，(O) は ACK を使用した再送を行わないため，平均再送回数が 0 である．つまり，再送を行うことによる遅延は発生せず，図 7 (b) の差は指向性ア. 次に，小端末のデータ通信の情報を大端末が中継することの効果を考察する．図 7 (a) において，. FRTS/FCTS 方式と IEEE 802.11 を比較すると，差は小さいが FRTS/FCTS 方式のスループットが高い. ンテナを用いることによりさらし端末問題を軽減させ. ことが分かる．このことを考察するため，図 7 (b)，(c). 題を軽減させることで DBTMA(D) は DBTMA(O). を検討する．IEEE 802.11 と FRTS/FCTS 方式の違. と比較してスループットが上昇すると説明できる．ま. ることを示している．以上の考察より，さらし端末問. いは，FRTS/FCTS 方式において小端末の RTS/CTS. た，図 7 (a) において提案 (D) と提案 (O) を比較す. を大端末が中継し，図 2 のような送信範囲が異なるこ. ると，提案 (D) のスループットが高いことが分かる．. とによる隠れ端末問題を軽減させることである．この. 図 7 (d) に示すように，提案 (O) の平均再送回数は提. ことが，図 7 (c) における FRTS/FCTS 方式と IEEE. 案 (D) より多い．しかし，図 7 (b) における平均遅延. 802.11 の受信成功率の差に示される．一方，図 7 (b). の 0.1 は約 5 パケット分の時間であるので，図 7 (d). において FRTS/FCTS 方式と IEEE 802.11 を比較. の提案 (D) と提案 (O) の平均再送回数の差は平均遅. すると，FRTS/FCTS 方式の平均遅延が大きいこと. 延にほとんど影響がないと見なせる．つまり，図 7 (b). が分かる．これは，FRTS/FCTS 方式では小端末の. の提案 (D) と提案 (O) の差は，主に提案 (D) におい. RTS/CTS を大端末が中継することで，IEEE 802.11 と比べ多数の端末の通信を禁止するためである．つま. て指向性アンテナを用いることでさらし端末問題を軽. り，FRTS/FCTS 方式は IEEE 802.11 より平均遅延. 指向性アンテナを用いる有効性が確認でき，提案 (D). が大きくなるが，信頼性の高い通信を行うことができ. は提案 (O) よりスループットが高いことが説明できる．. る．以上より，小端末の RTS/CTS を中継することで，. 減させることによる差を表している．以上の考察より，. 図 7 (a) の中で，提案 (D) は最も高いスループット. 多数の端末の通信を禁止する影響より隠れ端末問題を. を示す．これは，上記の考察のとおり提案 (D) ではビ. 軽減させる効果が大きく，IEEE 802.11 と比較して. ジートーン，中継，指向性アンテナの 3 つの効果がす. FRTS/FCTS 方式のスループットが若干上昇すると説明できる．また，図 7 (c) の提案 (O) と DBTMA(O) の受信成功率の差は，IEEE 802.11 と FRTS/FCTS. べて現れるためである．ユニキャストでは，特に指向. 方式の比較と同様に，提案 (O) において小端末のビ. 4.1.2 ブロードキャスト通信における特性ブロードキャストのみが行われている場合の IEEE. ジートーンを中継することにより隠れ端末問題を軽減させる効果を示している．したがって，図 7 (a) において提案 (O) は DBTMA(O) と比較してスループッ. 性アンテナを用いる効果がスループットの差として顕著に現れる．. 802.11，BACK 方式，および提案 (D)，(O) において，評価を行う．なお，ブロードキャストにおいては，.

(10) 2824. 情報処理学会論文誌. Sep. 2006. ビジートーンを使用したプロトコルが従来の研究には. フィック負荷に対する特性を示す．ブロードキャスト. ないため，比較の対象としてあげることができない．. パケットは送信端末の送信範囲に存在する全端末に受. 表 4 に示すシミュレーション諸元に基づきシミュレー. 信されることで送信成功とする．図 8 (a)，(b)，(c)，. ションを行う．図 8 にブロードキャストにおけるトラ. (d) はそれぞれ，ブロードキャストにおけるトラフィック負荷に対するスループット，平均遅延，受信成功率，. 表 4 ブロードキャストのシミュレーション諸元 Table 4 Simulation parameters for broadcast.. Common Parameters Channel Rate The Number of Node The node with low power The node with high power Network area Transmission Range The node with low power The node with high power SIFS Time DIFS Time Contention Window Slot Time Minimum Contention Window Size Maximum Contention Window Size Data Packet Length Packet Arrival Process BACK Model Number of Mini Slots Time Duration of ACK Proposed Model RTB Packet Length Directional Antennas. 2 Mbps 20 10 10 50 units. 平均再送回数を示す．まず，ビジートーンを使用すること，および中継を行うことの効果を考察する．図 8 (a) において，BACK 方式と IEEE 802.11 を比較すると，BACK 方式のスループットが低いことが分かる．このことを考察するため，図 8 (b)，(c)，(d) を検討する．図 8 (d) において，BACK 方式の平均再送回数は IEEE 802.11 と. 20 units 10 units 10 µsec 50 µsec 20 µsec 31 1,023 1,200 bytes Poisson 40 1 µsec. 比較して多いことが分かる．また，図 8 (c) において，. BACK 方式の受信成功率は IEEE 802.11 より高いことが分かる．これは，BACK 方式において再送を行うことで信頼性を保証するためである．一方，図 8 (b) より，BACK 方式の平均遅延は IEEE 802.11 より大きいことが分かる．これは，BACK 方式では一度の送信に対する再送回数が多くなることで平均遅延が大きくなることを示している．以上より，再送を行うことにより，信頼性の保証と，平均遅延の増大という 2 つの要素が発生する．図 8 (a)，(c) より，BACK 方式は. 14 bytes Omni or 4. IEEE 802.11 より受信成功率が高いにもかかわらずスループットが低下する．これは，再送を行うことによる信頼性の保証より，再送回数が多くなることによる平均遅延の増大の影響が大きいことを示している．つまり，BACK 方式では再送回数が多くなることでスループットが低下すると説明できる．なお，BACK 方式での再送には，データの衝突による再送と小端末の. ACK が送信端末である大端末に届かないことによる無駄な再送がある．一方，図 8 (a) において提案 (O) と IEEE 802.11，BACK 方式を比較すると，提案 (O) のスループットが高いことが分かる．このことを考察するため，図 8 (c)，(d) を検討する．図 8 (c) より，提案 (O) の受信成功率は IEEE 802.11，BACK 方式より高いことが分かる．この差は，小端末のビジートーンを大端末が中継することで隠れ端末問題を軽減させる効果を示している．これにより，データの衝突による再送を減らすことができる．また，図 8 (d) において提案 (O) の平均再送回数は BACK 方式の約 25%であ図 8 ブロードキャストにおけるトラフィック負荷に対する特性．(a) スループット特性，(b) 平均遅延特性，(c) 受信成功率特性， (d) 平均再送回数特性 Fig. 8 Performance as a function of offered load for broadcast. (a) Throughput, (b) Average delay, (c) Success ratio of the reception, (d) Average number of retransmissions.. ることが分かる．図 8 (c) において，提案 (O) の受信失敗の確率は BACK 方式の約 50%であるので，データの衝突を抑えることによる再送回数の減少のほかに，平均再送回数を減少させる要因があることが分かる．提案 (O) では，受信に失敗した端末が再送要求のためビジートーンを発信し続ける．この動作は，ACK で.

(11) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 2825. はなく NACK（Negative ACK）と同じ意味を持つ動作である．つまり，図 8 (b) の提案 (O) と BACK 方式の差はデータの衝突を抑えることによるデータの再送数の減少に加え，無駄な再送が発生しないことによる差を示している．また，提案 (O) では小端末の再送要求が届かない端末においても，大端末が中継することで間接的に要求を知ることができる．そのため，提案 (O) は通信の信頼性を確保できる．以上の考察より，提案 (O) は IEEE 802.11，BACK 方式と比較してスループットが上昇すると説明でき，ビジートーン，および中継の効果が説明できる．次に，指向性アンテナを用いる効果を考察する．図 8 (a) において提案 (D) と提案 (O) を比較すると，提案 (D) のスループットが高いことが分かる．このことを考察するため，図 8 (b)，(d) を検討する．図 8 (d) において，提案 (D)，(O) は平均再送回数がほぼ同じであるが，図 8 (b) より，提案 (D) は提案 (O) より平均遅延が小さいことが分かる．このことは，再送時に指向性アンテナを用いることで，さらし端末問題を軽減させることを示している．よって，指向性アンテナを用いる有効性が確認でき，提案 (D) は提案 (O) よりスループットが上昇することが説明できる．なお，. 図 9 混在通信におけるトラフィック負荷に対する特性．(a) スループット特性，(b) 平均遅延特性，(c) 受信成功率特性，(d) 平均再送回数特性 Fig. 9 Performance as a function of offered load for mixed communication of unicast and broadcast. (a) Throughput, (b) Average delay, (c) Success ratio of the reception, (d) Average number of retransmissions.. 図 7 と比較して提案 (D) の改善度が小さいのは，ブロードキャストにおいては指向性アンテナの効果が再. ロードキャスト通信が行われている場合においても，. 送時にしか効いてこないためである．. 送信範囲が異なることによる隠れ端末問題を軽減させ. 図 8 (a) の中で，提案 (D) は最も高いスループット. る．このことが，図 9 (c) における提案 (O) と IEEE. を示す．これは，上記の考察のとおり，提案 (D) に. 802.11 の受信成功率の差に示される．以上の考察よ. おいてビジートーン，中継，指向性アンテナの効果が. り，提案 (O) は IEEE 802.11 よりスループットが上. 現れるためである．ユニキャスト通信とは異なり，ブ. 昇すると説明できる．このことより，混在通信におい. ロードキャスト通信ではビジートーン，および中継の. てもビジートーン，中継の効果が確認できる．. 効果が顕著に現れる．. 次に，指向性アンテナを用いる有効性を確認する．. 4.1.3 混在通信の特性. 図 9 (a) において提案 (D) と提案 (O) を比較すると，. ユニキャスト，ブロードキャストが同時に行われる. 提案 (D) のスループットが高いことが分かる．これ. 混在通信の場合の IEEE 802.11，提案 (D)，(O) にお. は，図 7，図 8 と同様に，指向性アンテナを用いるこ. いて，評価を行う．各端末は，1 対 1 の割合でユニキャ. とでさらし端末問題を軽減させるためである．また，. スト，ブロードキャストを行う．図 9 に，混在通信に. 混在通信におけるさらし端末問題の軽減について，例. おけるトラフィック負荷に対する特性を示す．図 9 (a)，. をあげて説明する．ブロードキャスト通信が行われて. (b)，(c)，(d) はそれぞれ，混在通信におけるトラフィック負荷に対するスループット，平均遅延，受信成功率，. いる近くでユニキャスト通信を行おうとする端末が存. そして，平均再送回数を示す．. トパケットを受信した端末からのビジートーンを感知. 図 9 (a) において提案 (O) と IEEE 802.11 を比較す. 在する場合を考える．提案 (O) では，ブロードキャスするので，ユニキャスト通信を行うことがまったくで. ると，提案 (O) のスループットが高いことが分かる．. きない．しかし，提案 (D) では指向性アンテナを用い. このことを考察するため，図 9 (c) を検討する．ユニ. るので，ビジートーンを感知しても送信方向と異なれ. キャスト通信が行われている場合は，提案 (O) におい. ばユニキャスト通信を行うことができる．したがって，. て CTS の衝突による隠れ端末問題と，送信範囲が異. ユニキャスト通信，ブロードキャスト通信が同時に行. なることによる隠れ端末問題を軽減させる．また，ブ. われている場合特有のさらし端末問題を軽減させるこ.

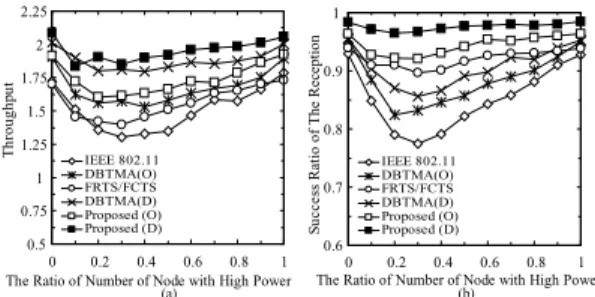

(12) 2826. 情報処理学会論文誌. Sep. 2006. とができる．以上の比較より，混在通信においても指. につれ受信成功率が低下することが分かる．大端末数. 向性アンテナを使用する有効性が確認できる．. の割合が 0 の場合，全端末の送信範囲が同じであるた. 図 9 (a) の中で，提案 (D) は最も高いスループット. め，送信範囲が異なることによる隠れ端末問題は発生. を示す．提案 (D) はほぼ同じ動作のもとでユニキャス. しない．しかし，大端末数の割合が増えるにつれ，送信. ト，ブロードキャストに適応できることも考慮すると，. 範囲が異なることによる隠れ端末数が増加する．これ. ユニキャスト・ブロードキャストの混在通信に適した. らのプロトコルでは，中継を行わないため，隠れ端末. プロトコルであるといえる．. 問題を軽減させることができない．そのため，受信成. 4.2 大端末数の割合に対する特性全端末に対する大端末数の割合を変化させた場合における評価を行う．図 10，図 11 において大端末数. において IEEE 802.11，DBTMA(O)，DBTMA(D). Nmax と小端末数 Nmin の合計を 20 とし，横軸の値. 功率が低下する．受信成功率の低下により，図 10 (a) のスループットは低下する．一方，図 10 (b) において. が 0 のときは小端末のみ，1 のときは大端末のみを表. 大端末数の割合が 0.3 から 1 に増えるにつれ，IEEE 802.11，DBTMA(O)，DBTMA(D) の受信成功率が. す．また，トラフィック負荷は 1 Mbps とし，全端末. 上昇する．これは，大端末数の割合が 0.3 から増える. の送信範囲の合計/ネットワークエリアの範囲は一定. につれ，大端末が宛先端末となる確率が高くなるので，. とする．. 送信範囲が異なることによる隠れ端末数が減少するた. 4.2.1 ユニキャスト通信における特性図 10 に，ユニキャストにおける大端末数の割合に. めである．受信成功率の上昇にともない，図 10 (a) においてスループットが上昇する．また，図 10 (a)，(b). 対する特性を示す．図 10 (a)，(b) はそれぞれスルー. より大端末数が多い中に小端末が存在する場合より，. プット，受信成功率を示す．. 小端末が多い中に大端末が存在する場合の方が隠れ端. 図 10 (b) において，IEEE 802.11，DBTMA(O)，. DBTMA(D) は大端末数の割合が 0 から 0.3 に増える. 末問題の影響が大きいといえる．図 10 (b) において，FRTS/FCTS 方式は IEEE. 802.11 と比較して大端末数の割合に対する受信成功率の変動が小さいことが分かる．小端末の RTS/CTS を大端末が中継する FRTS/FCTS 方式では，小端末が多い中に大端末が存在する場合，中継端末となる大端末が少ないため送信範囲が異なることによる隠れ端末問題を軽減させることができない場合が存在する．しかし，中継する効果はあるため，IEEE 802.11 と比較して隠れ端末問題を軽減させる．そのため，FRTS/FCTS 図 10. ユニキャストにおける大端末数の割合に対する特性．(a) スループット特性，(b) 受信成功率特性 Fig. 10 Performance as a function of the ratio of number of nodes with high power for unicast. (a) Throughput, (b) Success ratio of the reception.. 方式は IEEE 802.11 より大端末数の割合に対する受信成功率の変動が小さくなる．また，図 10 (b) において，DBTMA(O)，DBTMA(D) と比較して提案 (O)，. (D) の受信成功率は大端末数の割合に対する変動が小さいことが分かる．これは，FRTS/FCTS と同様に，大端末が少ない場合においても中継を行うことで隠れ端末問題を軽減させるためである．図 10 (a) において提案 (D) は提案 (O) と比較して大端末数の割合に対するスループットの変動が小さいことが分かる．このことを考察するため，図 10 (b) を検討する．図 10 (b) において，提案 (D) は提案 (O) と比較して大端末数の割合に対する受信成功率の変動が小さいことが分かる．これは，提案 (D) では，指向性. 図 11 ブロードキャストにおける大端末数の割合に対する特性． (a) スループット特性，(b) 受信成功率特性 Fig. 11 The performance as a function of the ratio of number of nodes with high power for broadcast. (a) Throughput, (b) Success ratio of the reception.. アンテナを用いてあらかじめ送信方向を絞るので，隠れ端末となる端末数が提案 (O) より少なくなるためである．受信成功率の変動が小さくなるため，図 10 (a) において提案 (D) は提案 (O) より大端末数の割合に.

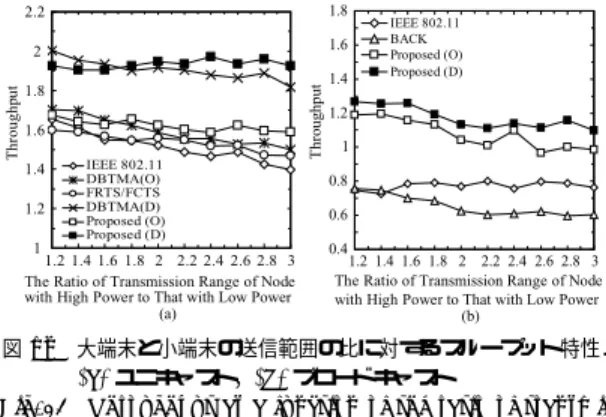

(13) Vol. 47. No. 9 異なる端末で構成される無線アドホックネットワークにおける MAC プロトコル. 2827. 対するスループットの変動が小さくなる．. 4.2.2 ブロードキャスト通信における特性図 11 に，ブロードキャストにおける大端末数の割合に対する特性を示す．図 11 (a)，(b) はそれぞれスループット，受信成功率を示す．図 11 (a) より IEEE 802.11 は大端末数の割合によらずスループットがほぼ一定であることが分かる．これは，ブロードキャストにおいて IEEE 802.11 はデータを送信するだけであり，隠れ端末問題について考慮していないので，大端末数，小端末数には影響されないためである．また，BACK 方式は大端末と小端末の端末数が近い場合にスループットが低下することが分かる．これは，小端末の ACK が送信端末である大. 図 12. 大端末と小端末の送信範囲の比に対するスループット特性． (a) ユニキャスト，(b) ブロードキャスト Fig. 12 Throughput as a function of the ratio of transmisison range of node with high power to that with low power. (a) In case of unicast, (b) In case of broadcast.. 端末に届かず，無駄な再送が発生するためである．小端末のみ，大端末のみの場合，無駄な再送は発生しな. DBTMA(D) は大端末の送信範囲が大きくなるにつれ. いため，スループットは高くなる．. スループットが低下することが分かる．これは，大端末. 一方，図 11 (b) より，提案 (D)，(O) は大端末数の. の送信範囲が大きい場合，送信範囲が異なることによる. 割合が 0 から増えると受信成功率が低下することが分. 隠れ端末数が増加するためである．一方，FRTS/FCTS. かる．大端末数の割合が 0 より増えると，送信範囲が. 方式，提案 (O) および提案 (D) は大端末の送信範囲. 異なることによる隠れ端末数が増加する．しかし，大. に対するスループットの変動が小さいことが分かる．. 端末数の割合が低いと中継する大端末が存在しないた. これは，大端末の送信範囲によらず小端末のデータ通. め，送信範囲が異なることによる隠れ端末問題を軽減. 信の情報を中継することで，周りの端末の通信を禁止. させることができない場合が存在する．以上より，受. するためである．. 信成功率の低下により，図 11 (a) において提案 (D)，. 図 12 (a) において，提案 (D) と DBTMA(D) を比. (O) はスループットが低下すると説明できる．なお，. 較すると，大端末と小端末の送信範囲の比が 1.8 を境. ブロードキャストでは送信範囲の全端末が受信に成功. にスループットの高低の関係が逆転することが分かる．. することで送信成功と定義しているので，ユニキャス. 大端末と小端末の送信範囲に差があまりない場合，上. トよりも隠れ端末の影響が大きくなる．そのため，提. 記の考察のとおり DBTMA(D) は送信範囲が異なる. 案 (D)，(O) は図 10 (a) で示すユニキャストの場合よ. ことによる隠れ端末問題があまり発生しない．逆に，. りもスループットの低下は著しい．また，図 11 (b) に. 中継を行う提案 (D) では隠れ端末ではない端末の通. おいて，大端末の比が 0.2 より増えるにつれ受信成功. 信を禁止することで，DBTMA(D) よりさらし端末数. 率が上昇する．これは，中継する大端末の数が増える. が増加する．一方，大端末と小端末の送信範囲に差が. ことで隠れ端末問題を軽減させることができることを. つくにつれ，隠れ端末となる大端末が増加するが，提. 示している．受信成功率の上昇にともない，図 11 (a). 案 (D) では中継を行うことで隠れ端末問題を軽減させ. において提案 (D)，(O) のスループットは上昇する．. る．この隠れ端末問題の軽減の効果により，提案 (D). 4.3 大端末と小端末の送信範囲の比に対する特性大端末と小端末の送信範囲の比を変化させた場合に. は送信範囲の比が 1.8 より大きくなると DBTMA(D). おける評価を行う．図 12 において大端末数，小端末. 式と IEEE 802.11，および提案 (O) と DBTMA(O). よりスループットが高くなる．また，FRTS/FCTS 方. 数はそれぞれ 10 とする．横軸は小端末の送信範囲に. も同様に，送信範囲の比が 1.8 を境にスループットの. 対する大端末の送信範囲の比を表す．また，トラフィッ. 高低の関係が逆転する．. ク負荷は 5 Mbps とし，全端末の送信範囲の合計/ネッ. 4.3.2 ブロードキャスト通信における特性. トワークエリアの範囲は一定とする．. 図 12 (b) に，ブロードキャストにおける大端末と小. 4.3.1 ユニキャスト通信における特性図 12 (a) に，ユニキャストにおける大端末と小端. 端末の送信範囲の比に対するスループット特性を示す．図 12 (b) より，BACK 方式は大端末と小端末の送信. 末の送信範囲の比に対するスループット特性を示す．. 範囲の比が 1.2 から 2.0 に増えるにつれスループット. 図 12 (a) より，IEEE 802.11，DBTMA(O) および. が低下することが分かる．これは，図 11 の考察と同.

(14) 2828. 情報処理学会論文誌. 様に，大端末の送信範囲が大きくなることで無駄な再送が増大するためである．送信範囲の比が 2.0 以降では，スループットがほぼ一定となることが分かる．送信範囲の比が 2.0 というのは，小端末の直径と大端末の半径が等しいことを意味している．そのため，送信範囲の比が 2.0 において，小端末の ACK が送信端末へ届かない確率は高い．したがって，送信範囲の比が. 2.0 より増えても無駄な再送回数は増えず，スループットが一定となる．一方，提案 (D)，(O) は大端末の送信範囲が大きくなるにつれスループットが低下することが分かる．これは，大端末の送信範囲が大きくなるにつれ，隠れ端末となる大端末が増加するためである．. 5. おわりに本論文では，送信範囲の異なる端末で構成される無線アドホックネットワークにおけるビジートーンを使用した MAC プロトコルを提案した．提案プロトコルではビジートーンを使用し，大端末が発信するビジートーン BTh と小端末が発信するビジートーン BTl の. 2 つのビジートーンと RTS の組合せで大端末，小端末の状態を表す．提案プロトコルでは，送信端末からの RTS を受信した端末がビジートーンを発信し，BTl を感知した大端末は BTl を隠れ端末へ中継するため. BTh を発信，ビジートーンを感知した端末は感知する方向へのデータの送信を禁止することにより，隠れ端末問題を軽減させる．また，受信に失敗した端末はビジートーンの発信を続け再送を要求し，送信端末は送信終了後ビジートーンを感知する場合再送を行うことにより，通信の信頼性を保証する．さらに，ブロードキャストでは，受信を開始する全端末がビジートーンを発信することで対応可能となり，結果としてユニキャスト・ブロードキャストの混在通信に対応することができる．計算機シミュレーションにより，提案プロトコルの有効性を示した．今後の検討課題としては，さまざまな送信範囲の端末が存在する場合に提案プロトコルを適応することがあげられる．さまざまな送信範囲の端末が存在する場合に適応するためには，ある送信範囲を閾値として大，小を区切る，2 種類ではなく数種類に区別するといったことが考えられる．そのため，送信範囲による区分数，およびその閾値の設定法などを検討する必要がある．. 参. 考文. 献. 1) Thoh, C.-K.: Ad hoc Mobile Wireless Networks, P302, PHPTR, America (2002).. Sep. 2006. 2) Deng, J. and Hass, Z.J.: Dual Busy Tone Multiple Access (DBTMA): A New Medium Access Control for Packet Radio Networks, IEEE ICUPC’98, Vol.2, pp.973–977 (1998). 3) Deng, J. and Hass, Z.J.: Dual Busy Tone Multiple Access (DBTMA): A Multiple Access Control Scheme for Ad Hoc Networks, IEEE Trans. Communications, Vol.50, No.6, pp.975– 985 (2002). 4) Huang, Z., Shen, C.-C., Srisathapornphat, C. and Jaikaeo, C.: Busy-Tone Based Directional MAC Protocol for Ad Hoc Networks, IEEE MILCOM, Vol.2, pp.1233–1238 (2002). 5) Wu, S.-L., Tseng, Y.-C. and Sheu, J.-P.: Intelligent Medium Access for Mobile Ad hoc Networks with Busy Tone and Power Control, IEEE Journal on Selected Areas in Communications, Vol.18, No.9, pp.1647–1657 (2000). 6) Sheu, S.T., Tsai, Y. and Chen, J.: A highly reliable broadcast scheme for IEEE 802.11 multihop Ad hoc network, Proc. ICC 2002, Vol.1, pp.610–615 (2002). 7) 宇都宮依子，萬代雅希，笹瀬巌：無線アドホックネットワークにおいて NACK 及び指向性アンテナによるブロードキャストデータ再送信を用いた MAC プロトコル，電子情報通信学会論文誌， Vol.J-87B, No.2, pp.144–158 (2004). 8) アイティメディア株式会社． http://www.itmedia.co.jp/mobile/articles/ 0403/15/news001.html 9) Poojary, N., Krishnamurthy, S. and Dao, S.: Medium access control in a network of Ad hoc mobile nodes with heterogeneous power capabilities, Proc. ICC 2001, Vol.3, pp.872–877 (2001). 10) Fujii, T., Takahashi, M., Bandai, M., Udagawa, T. and Sasase, I.: An Efficient MAC Protocol in Wireless Ad-Hoc Networks with Heterogeneous Power Nodes, 2002 ISWPMC, Vol.2, pp.776–780 (2002). 11) Shah, V., Krishnamurthy, S. and Poojary, N.: Improving the MAC layer performance in ad hoc networks of nodes with heterogeneous transmit power capabilities, IEEE Int. Conf. Communications 2004, Vol.7, pp.3874– 3880 (2004). 12) Shah, V. and Krishnamurthy, S.: Handling Asymmetry in Power Heterogeneous Ad Hoc Networks: A Cross Layer Approach, ICDCS’05, pp.749–759 (2005). 13) Yeh, C.-H.: Unidirect: A Variable-Radius MAC Protocol for Ad HocWireless Networks, VTC’02, Vol.1, pp.399–403 (2002)． 14) 今井尚樹，中川智尋，森川博之，青山友紀：片.
