IDF□D IDF□F

空冷仕様水冷仕様

IDU□E IDF□E

¡処理空気量 MAX

40

%増（当社比）

¡消費電力 MAX

40

%減（当社比）

¡ステンレス製熱交換器採用により耐食性向上^※

¡

大型シリーズ

¡

高温環境に強い！

空冷大型タイプで業界トップクラスの

周囲温度45℃、入気温度60℃対応（IDF100F〜150F）

¡

省エネ設計

排熱量25%削減により、周囲温度上昇の抑制（空冷仕様）、放熱水量の削減（水冷仕様）（IDF100F〜150F）

標準入気タイプ IDF ^□ E/F/D

^Series

高温入気タイプ IDU ^□ E

Series

海外規格対応ドライヤ（CE対応およびUL対応）は別途ご用意しています。

※IDF4E〜75E/IDU3E〜75E

エアドライヤはコンプレッサから送られてくる湿った圧縮空気の水分を取り除き、

水分による空気圧機器の不具合を防止します。

水分による各機器への影響

配管内部の錆発生による

オートドレンのゴミ噛み 水滴発生 グリース流れによるバルブ・

アクチュエータの作動不良

型式定格入口

条件適用エア

コンプレッサ（kW）管接続口径 IDF1E

0.7MPa35℃

0.75

Rc3/8

IDF2E 1.5

IDF3E 2.2

IDF4E 3.7 Rc1/2

IDF6E 5.5

Rc3/4

IDF8E 7.5

IDF11E 11

IDF15E1 15 Rc1

IDF22E 22 R1

IDF37E 37 R1 1/2

IDF55E _40℃

0.7MPa 55

IDF75E 75 R2

型式定格入口

条件適用エア

コンプレッサ（kW）管接続口径 IDF100F

0.7MPa40℃

100 R2

IDF125F 125 65（2 1/2B）フランジ

IDF150F 150

80（3B）フランジ

IDF190D 190

IDF240D 240 100（4B）フランジ

IDF370D _0.7MPa^35℃ 370 150（6B）フランジ

型式定格入口

条件適用エア

コンプレッサ（kW）管接続口径 IDU3E

0.7MPa55℃

2.2 Rc3/8

IDU4E 3.7 Rc1/2

IDU6E 5.5

Rc3/4

IDU8E 7.5

IDU11E 11

IDU15E1 15 Rc1

IDU22E 22 R1

IDU37E 37 R1 1/2

IDU55E 55

IDU75E 75 R2

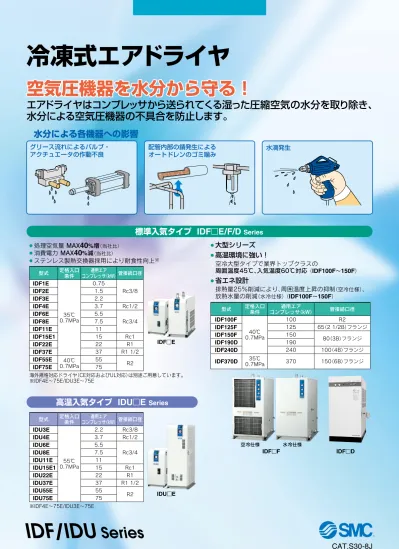

空気圧機器を水分から守る！

IDF/IDU ^Series

冷凍式エアドライヤ

(2)

耐高温環境 ^{（周囲温度} 45 ^℃対応）・省エネ設計 ^を実現！

周囲温度上昇の抑制（空冷仕様）・放熱水量の削減（水冷仕様）！

セカンドリヒータにより凝縮器の負荷を低減させることで、

ドライヤ排熱量をMax.25％削減（当社比）

省エネ設計：ドライヤ排熱量Max. 25 ％削減

排熱量削減により空調機の小型化・省エネ運転が可能！

セカンドリヒータにより凝縮器の放熱を助けることで周囲温度45℃に対応可能

空冷仕様で周囲温度 45 ^℃対応

冷凍式エアドライヤ

IDF100F ^・ 125F ^・ 150F ^Series

新型ドライヤ従来方式ドライヤ

圧縮空気出口

除湿後の圧縮空気

圧縮空気出口セカンドリヒータ

により冷媒が冷され凝縮器の負荷を低減

周囲温度が高いと放熱しきれない

セカンドリヒータ

冷媒冷媒

セカンドリヒータにより暖められ、

出口側配管の結露を確実に防止

除湿後の圧縮空気凝縮器

冷凍用圧縮機凝縮器冷凍用圧縮機

ドライヤからの排熱量 12kW

9 ^kW

条件：IDF100Fを60Hzの定格条件で運転した場合

新型ドライヤ

排熱量 1 ^{従来方式ドライヤ}排熱量 2

25 ^%

削減

従来方式ドライヤ

（セカンドリヒータなし）

新型ドライヤ

（セカンドリヒータあり）

排熱

空調機

排熱

1 排熱

2

Fタイプ

屋内屋外屋内

空調機

(3)

防塵フィルタ

電装部

従来方式の設置スペース IDF100Fの設置スペース

（左側面壁ピタ設置の例）

壁

省スペース

左右面の壁ピタ設置が可能！

^注）

設置スペース最大約 1.5 m

²

削減!!

メンテナンス性

・防塵フィルタ標準装備。

・電装部品のチェックは　前面からのアクセスのみ。

部すべて600mm以上注）空冷の場合、排熱面は600mm以上

あけてください。

水冷の場合、放熱水を配管する面は600mm以上あけてください。

IDF100F ・ 125F ・ 150F Series

レイアウトの選択

［空冷の場合］

排気方向を

4 ^{方向から選択可能!!}

オートドレンのチューブも左右 2 方向から取出可能。

［水冷の場合］

放熱水配管取出口を 2 方向から選択可能!!

上

右左

後

隣設機器へ排気が当たるのを避けられます。

放熱水入口放熱水出口

温調機器 右左

HRS100/150シリーズ

(4)

型式定格入口条件

処理空気量（m³/min［ANR］）適用エア

コンプレッサ（kW）使用冷媒管接続口径ページ 50Hz 60Hz

IDF1E

0.7MPa35℃

0.1 0.12 0.75

R134a

（HFC）

Rc3/8

P.7〜10

IDF2E 0.2 0.235 1.5

IDF3E 0.32 0.37 2.2

IDF4E 0.52 0.57 3.7 Rc1/2

IDF6E 0.75 0.82 5.5

Rc3/4

IDF8E 1.22 1.32 7.5

IDF11E 1.65 1.82 11

IDF15E1 2.8 3.1 15 Rc1

IDF22E 3.9 4.3 22

R407C

（HFC）

R1

P.11〜13

IDF37E 5.7 6.1 37 R1 1/2

IDF55E

0.7MPa40℃

8.4 9.8 55

IDF75E 11.0 12.4 75 R2

大型シリーズ

IDF100F 16.0 18.8 100

P.14〜21

IDF125F 20.1 23.7 125 65（2 1/2B）フランジ

IDF150F 25.0 30.0 150

80（3B）フランジ

IDF190D 32.0 38.0 190

IDF240D 43.0 50.0 240 100（4B）フランジ

IDF370D _0.7MPa^35℃ 54.0 65.0 370 150（6B）フランジ

IDF ^□ E/F/D ^シリーズ

標準入気タイプ ^{定格入口空気温度：} 35,40 ^℃

型式定格入口

条件

処理空気量（m³/min［ANR］）適用エア

コンプレッサ（kW）使用冷媒管接続口径ページ 50Hz 60Hz

IDU3E

55℃

0.7MPa

0.32 0.37 2.2

R134a

（HFC）

Rc3/8

P.22〜24

IDU4E 0.52 0.57 3.7 Rc1/2

IDU6E 0.75 0.82 5.5

Rc3/4

IDU8E 1.1 1.2 7.5

IDU11E 1.5 1.7 11

IDU15E1 2.6 2.8 15 Rc1

IDU22E 3.9 4.3 22

R407C

（HFC）

R1

P.25〜27

IDU37E 5.7 6.1 37 R1 1/2

IDU55E 8.4 9.8 55

IDU75E 11.0 12.5 75 R2

海外規格対応ドライヤ（CE対応およびUL対応）モデルは、ホームページWEBカタログをご参照ください。

IDU ^□ E ^シリーズ ^{定格入口空気温度：} ⁵⁵ ^℃

高温入気タイプ

冷凍式エアドライヤ IDF/IDU ^Series

フロン規制対応

(5)

オプション品

注1）IDF100F〜150F, 190D, 240Dは標準タイプがヘビーデューティオートドレン付、遠隔運転、停止および運転、異常信号取出用端子台付となります。

注2）IDF370Dは標準タイプがモータ式オートドレン付、水冷仕様となります。

注3）旧ドライヤから切換える場合で、遠隔運転が必要な場合はオーダーメイド（IDF/U□E-□-X256）を選定ください。

なお、IDF100F〜150F, 190D〜370Dは標準タイプが遠隔運転、停止および運転、異常信号取出用端子台付となります。

オプション内容適用型式型式表示

（末尾：オプション記号）ページ圧縮空気冷却用 IDF1E〜75E DF□E-□-A

P.28、29 銅管防錆処理

IDF1E〜75E IDF□E-□-C IDF100F〜150F IDF□F-□-C IDF190D〜370D IDF□D-□（-□）-C

IDU3E〜75E IDU□E-□-C 中国語銘板、中国語取扱説明書付 IDF1E〜75E IDF□E-□-G IDU3E〜75E IDU□E-□-G

中圧仕様（1.6MPaまで）

IDF6E〜37E IDF□E-□-K IDU3E〜15E1 IDU□E-□-K IDF100F〜150F IDF□F-□-K ヘビーデューティオートドレン付^注1）

（中圧空気対応可）

IDF4E〜75E IDF□E-□-L IDF370D IDF370D-□-L IDU3E〜75E IDU□E-□-L

モータ式オートドレン付^注2）

IDF4E〜75E IDF□E-□-M

P.30 IDF190D, 240D IDF□D-□（-□）-M

IDU3E〜75E IDU□E-□-M

金属銘板付 IDF100F〜150F IDF□F-□-P P.30

漏電ブレーカ付

IDF4E〜75E IDF□E-□-R IDF100F〜150F IDF□F-□-R P.31 IDF190D〜370D IDF□D-3-R IDU3E〜75E IDU□E-□-R 電源端子台接続 IDF1E〜15E1-10 IDF□E-10-S

P.32 IDU3E〜15E1-10 IDU□E-10-S

運転、異常信号取出用端子台付^注3） IDF4E〜75E IDF□E-□-T IDU3E〜75E IDU□E-□-T タイマー式電磁弁型オートドレン付

（中圧空気対応可） IDU3E〜75E IDU□E-□-V IDF100F〜150F IDF□F-□-V

水冷仕様^注2） IDF100F〜150F IDF□F-□-W

IDF190D, 240D IDF□D-3-W P.33

名称ページ

別置き形電源トランス

P.34〜43 別置き形電源トランス一体用ベース

防塵フィルタセットバイパス配管セット基礎ボルトセット配管アダプタ互換チャンネル互換配管セット

互換バイパス配管セット

別売付属品

型式の選定方法オプション別売付属品製品個別注意事項使用冷媒 R134a（HFC）

IDF

□

E

使用冷媒 R407C（HFC）

IDF

□

E

IDF

□

F

IDF

□

D

使用冷媒 R134a（HFC）

IDU

□

E

IDU

□

E

(6)

エアドライヤの選定は、使用条件を考慮した補正空気量で行う必要があります。

以下の手順により選定を行ってください。

IDFの場合の選定例 IDUの場合の選定例

注）P.6の補正係数表より読みとった値注）P.6の補正係数表より読みとった値

2 ^{補正係数の読み取り}

ご使用条件の該当する補正係数A〜

Dを右表より読み取ってください。

4 ^{補正空気量の算出}

補正空気量を次の式より算出してください。

補正空気量=使用空気量÷

（補正係数A×B×C×D）

補正空気量＝0.3m³/min÷（0.82×0.96×1×0.88）

　　　　　＝0.43m³/min

補正空気量＝0.4m³/min÷（0.95×0.93×1×0.88）

　　　　　＝0.51m³/min

5 ^機種選定

補正空気量を上回る処理空気量の機種を仕様表より選定してください。

（処理空気流量はP.6のデータEを参照してください。）

補正空気流量が0.43m³/minより50Hz時の処理空気量が0.52m³/minであるIDF4Eが選定されます。

補正空気流量が0.51m³/minより60Hz時の処理空気量が0.57m³/minであるIDU4Eが選定されます。

6 ^{オプション}

P.28〜33をご参照ください。 P.28〜32をご参照ください。

P.7、11、14、19をご参照ください。

P.34〜43をご参照ください。

P.22、25をご参照ください。

7 ^{型式の決定} 8 ^{別売付属品の選定}

3 ^{係数の確認}

補正係数＝0.82×0.96×1×0.88＝0.69 係数の最大値は1.5になります。

計算結果が1.5以上の場合、補正係数は1.5になります。

補正係数＝0.95×0.93×1×0.88＝0.78 係数の最大値は1.5になります。

計算結果が1.5以上の場合、補正係数は1.5になります。

1 ÎDF ôr ÎDU ^の選択

ご使用の入口空気温度よりIDF or IDUを選択

・入口空気温度が5〜50℃……IDF（IDF100F〜150Fは60℃まで可）

・入口空気温度が50〜80℃……IDU

ご使用条件データ記号補正係数^注）

入口空気温度 40℃ A 0.82

周囲温度 35℃ B 0.96

出口空気圧力露点 10℃ C 1 入口空気圧力 0.5MPa D 0.88 使用空気量 0.3m³/min ― ―

電源周波数 50Hz ― ―

ご使用条件データ記号補正係数^注）

入口空気温度 60℃ A 0.95

周囲温度 35℃ B 0.93

出口空気圧力露点 10℃ C 1 入口空気圧力 0.5MPa D 0.88 使用空気量 0.4m³/min ― ―

電源周波数 60Hz ― ―

IDF/IDU ^Series

型式の選定方法

(7)

型式の選定方法 IDF/IDU ^Series

データ A 　入口空気温度

データ C 　出口空気圧力露点データ B 　周囲温度

^注）

データ D 　入口空気圧力

データE　処理空気量 IDF シリーズ

IDF1E 〜 75E, 190D 〜 370D

IDU シリーズ IDU3E 〜 IDU37E

IDU55E, 75E IDF100F 〜 150F

IDF シリーズ

IDU シリーズ

注）オプション仕様A（圧縮空気冷却用）の場合は処理空気量が異なります。P.28をご参照ください。

IDF シリーズ

IDF1E 〜 37E IDF55E, 75E, 190D 〜 240D IDF100F 〜 150F IDU シリーズ IDU3E 〜 IDU37E

IDF370D IDU55E, 75E

IDF100F 〜 150F IDF190D 〜 240D IDU55E, 75E

IDF シリーズ

IDF1E 〜 75E IDU シリーズ

IDU3E 〜 IDU37E

IDF シリーズ

IDF1E 〜 75E IDF100F 〜 150F IDF190D 〜 370D IDU シリーズ

IDU3E 〜 37E IDU55E, 75E

注）水冷の場合は2〜45℃ともに補正係数＝1としてください。

入口空気温度℃ 補正係数 5〜45 1.21

50 1.10

55 1

60 0.87

65 0.76

70 0.74

75 0.72

80 0.70

50 1.07

55 1

60 0.95

65 0.9

70 0.86

75 0.82

80 0.79

35 1.00

40 0.83

45 0.70

50 0.60

35 1.25

40 1

45 0.8 50 0.6 入口空気温度℃ 補正係数

5〜30 1.3

35 1

40 0.82

45 0.68

50 0.57

35 1.21

40 1

45 0.92

50 0.75

55 0.63

60 0.53

周囲温度℃ 補正係数 2〜25 1.14

30 1.04

32 1

35 0.96

40 0.9

30 1.02

32 1

35 0.99

40 0.98

45 0.92

30 1.05

32 1

35 0.95

40 0.90

30 1.04

32 1

35 0.93

40 0.84

30 1.11

32 1

35 0.90

40 0.63

圧力MPa 補正係数入口空気 0.2 0.62 0.3 0.69 0.4 0.77 0.5 0.85 0.6 0.93 0.7 1 0.8 1.08 0.9 1.16 1〜1.6 1.23 圧力MPa 補正係数入口空気

0.2 0.62 0.3 0.72 0.4 0.81 0.5 0.88 0.6 0.95 0.7 1 0.8 1.06 0.9 1.11 1〜1.6 1.16 圧力MPa 補正係数入口空気

0.2 0.68 0.3 0.77 0.4 0.84 0.5 0.90 0.6 0.95 0.7 1 0.8 1.03 0.9 1.06 1.0 1.08 圧力MPa 補正係数入口空気

0.2 0.62 0.3 0.72 0.4 0.81 0.5 0.88 0.6 0.95 0.7 1 0.8 1.06 0.9 1.11 1〜1.6 1.16

圧力MPa 補正係数入口空気 0.2 0.84 0.3 0.87 0.4 0.9 0.5 0.93 0.6 0.96 0.7 1 0.8 1.03 0.9 1.06 1〜1.6 1.09 出口空気圧力

露点℃ 補正係数 3 0.55 5 0.7

10 1

15 1.4

出口空気圧力露点℃ 補正係数

3 0.53 5 0.67

10 1

15 1.30 出口空気圧力

露点℃ 補正係数 3 0.55

5 0.7

10 1

15 1.3 出口空気圧力

露点℃ 補正係数 3 0.55 5 0.7

10 1

15 1.3

型式 IDF100F IDF125F IDF150F IDF190D IDF240D IDF370D 処理空気量

m³/min（ANR）50Hz 16.0 20.1 25.0 32.0 43.0 54.0 60Hz 18.8 23.7 30.0 38.0 50.0 65.0

型式 IDU3E IDU4E IDU6E IDU8E IDU11E IDU15E1 IDU22E IDU37E IDU55E IDU75E 処理空気量

m³/min（ANR）50Hz 0.32 0.52 0.75 1.1 1.5 2.6 3.9 5.7 8.4 11.0 60Hz 0.37 0.57 0.82 1.2 1.7 2.8 4.3 6.1 9.8 12.5

型式 IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E IDF15E1 IDF22E IDF37E IDF55E IDF75E 処理空気量

m³/min（ANR）50Hz 0.10 0.20 0.32 0.52 0.75 1.22 1.65 2.8 3.9 5.7 8.4 11.0 60Hz 0.12 0.235 0.37 0.57 0.82 1.32 1.82 3.1 4.3 6.1 9.8 12.4

補正係数

選定方法注意事項使用冷媒 R134a（HFC）使用冷媒 R407C（HFC）使用冷媒 R407C（HFC）使用冷媒 R407C（HFC）使用冷媒 R134a（HFC）使用冷媒 R407C（HFC）オプション別売付属品製品個別型式の □□□□□□

IDF E IDF E IDF F IDF D IDU E IDU E

(8)

型式表示方法

IDF 8E 10

サイズ

電圧注）目安ですので、実際のコンプ

レッサ能力を照合ください。

注1）複数のオプションの組合せはアルファベット順に表示してください。

ただし、以下の組合せはできません。

・RとS（RにSの機能も含まれるため）

・SとT（TにSの機能も含まれるため）

・KとLとM（共にオートドレンで1個しか取付けられないため）

注2）中圧仕様は1.6MPaまで使用可能です。

注3）電圧記号20（AC200V）は標準で端子台接続です。S仕様の指定は必要ありません。

電圧記号10（AC100V）の標準はプラグ付電源コード仕様になっています。

注4）旧ドライヤからの更新を検討されているお客様

注5）オプション仕様の詳細につきましては、P.28〜32をご参照ください。

旧ドライヤから切換える場合で、遠隔運転が必要な場合はオーダーメイド（IDF□E-□-X256）を選定ください。

使用冷媒 R134a（HFC）

1E,2E,3E,4E,6E,8E,11E,15E1

（入口空気温度：35℃　出口空気圧力露点：10℃）

標準入気 IDF ^□ E ^Series

オプション記号エアコンプレッササイズ^注）

1E 0.75kW 2E 1.5kW 3E 2.2kW 4E 3.7kW 6E 5.5kW 8E 7.5kW

11E 11kW

15E1 15kW

無記号 A C G K L M R S T

記号電圧適用サイズ

1E 2E 3E 4E 6E 8E 11E 15E1 10 ^単相AC100V（50Hz）

AC100/110V（60Hz）

● ● ● ● ● ● ● ●

20 ^単相AC200V（50Hz）

AC200/220V（60Hz）

― ― ● ● ● ● ● ●

無記号 A C G K L M R S T

なし圧縮空気冷却用

銅管防錆処理

中国語銘板中国語取扱説明書付

中圧仕様^注2）

オートドレン用ケース：

（

レベルゲージ付金属ケース

）

デューティヘビーオートドレン付

モータ式オートドレン付

電源端子台接続

（電圧記号10のみ）^注3）

異常信号運転、

端子台付取出用^注4）

1E ● ● ● ● ― ― ― ― ● ―

2E ● ● ● ● ― ― ― ― ● ―

3E ● ● ● ● ― ― ― ― ● ―

4E ● ● ● ● ― ● ● ● ● ●

6E ● ● ● ● ● ● ● ● ● ●

8E ● ● ● ● ● ● ● ● ● ●

11E ● ● ● ● ● ● ● ● ● ●

15E1 ● ● ● ● ● ● ● ● ● ●

記号^注1）

サイズオプション内容

(9)

冷凍式エアドライヤ IDF ^□ E ^Series

エアドライヤに入ってきた湿った熱い空気は、クーラ（熱交換器）で冷却されます。この時凝縮された水分はドレンセパレータ（オートドレン）で空気から分離され自動的に排出されます。水分が分離された空気はリヒータ（熱交換器）により加熱され乾燥した空気となって出口側に供給されます。

注1）標準状態（ANR）［20℃大気圧、相対湿度65％］時の処理空気量を示す。

注2）空気圧縮機吸込状態［32℃大気圧、相対湿度75％］に換算した時の処理空気量を示す。

注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。

注4）使用条件が定格と異なる場合は、型式の選定方法（P.5、6）によって型式を選定してください。

注5）電源電圧の指定は型式表示方法（P.7）をご参照ください。

注6）定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。

注7）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

標準仕様

構造原理図（空気・冷媒回路図）

冷凍式エアドライヤオートドレン JIS記号

IDF1E IDF2E,IDF3E

ドレンセパレータ

ドレン出口

圧縮空気入口圧縮空気出口

圧力スイッチ冷凍用圧縮機クーラ

リヒータ

蒸発温度計凝縮器

容量調整弁

キャピラリチューブ

ファンモータ

キャピラリチューブ

冷凍用圧縮機圧力スイッチ

ドレンセパレータ

ドレン出口

蒸発温度計リヒータ容量調整弁クーラ

ファンモータ凝縮器

IDF4E,IDF6E

IDF8E,IDF11E,IDF15E1

ドレン出口蒸発温度計

ドレンセパレータ熱交換器

キャピラリチューブ圧縮空気出口

圧力スイッチ圧縮空気入口

容量調整弁

冷凍用圧縮機

凝縮器ファンモータ型式

仕様標準入気

IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E IDF15E1

注3）使用範囲使用流体圧縮空気

入口空気温度 ℃ 5〜50

入口空気圧力 MPa 0.15〜1.0

周囲温度（湿度） ℃ 2〜40（相対湿度 85%以下）

定格

注4）

処理空気量 m³/min

（ANR）標準状態^注1）50Hz 0.10 0.20 0.32 0.52 0.75 1.22 1.65 2.8 60Hz 0.12 0.235 0.37 0.57 0.82 1.32 1.82 3.1 空気圧縮機

吸込状態^注2）50Hz 0.11 0.21 0.34 0.55 0.8 1.3 1.75 3.0 60Hz 0.13 0.25 0.39 0.61 0.87 1.4 1.93 3.3

入口空気圧力 MPa 0.7

入口空気温度 ℃ 35

周囲温度 ℃ 32

出口空気圧力露点 ℃ 10

電源電圧（周波数）^注5）単相AC100V（50Hz）, AC100/110V（60Hz）^注5）

単相AC200V（50Hz）, AC200/220V（60Hz）

電気特性消費電力^注6）W

　50/60Hz 単相100V単相200V 180/202 180/202― ― 180/202 180/202 180/202 208/236 385/440 420/480 運転電流^注6）A

　50/60Hz 単相100V 2.4/2.5 2.4/2.5 2.4/2.5 2.4/2.5 2.4/2.5 3.0/3.1 5.7/5.7 4.3/4.6 単相200V ― ― 1.2/1.3 1.2/1.3 1.2/1.3 1.5/1.5 3.4/3.0 3.4/3.1 適用漏電ブレーカ容量^注7）

（感度電流30mA） A 10（AC100V）,5（AC200V） 10（AC100V）

10（AC200V）

凝縮器空冷式

冷媒 R134a（HFC）

冷媒封入量 kg 0.07 0.115 0.15 0.18 0.20 0.25 0.26 0.35

オートドレンフロートタイプ

（ノーマルクローズ）フロートタイプ

（ノーマルオープン）

接続配管口径 Rc3/8 Rc1/2 Rc3/4 Rc1

質量 kg 16 17 18 22 23 27 28 46

塗装色本体パネル：アーバンホワイト1

ベース：アーバングレー2 適用エアコンプレッサ出力（目安）

スクリュータイプの場合 kW 0.75 1.5 2.2 3.7 5.5 7.5 11 15

注8）ボディ部を除いたオートドレン部のみの交換部品品番です。ボディ部は交換できません。

交換部品

オートドレンボディ型式 IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E IDF15E1

オートドレン交換部品品番^注8） AD37 AD38 AD48

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E

(10)

IDF ^□ E ^Series

IDF1E 〜 IDF3E

IDF4E 〜 IDF11E

（mm）

外形寸法図

寸法表

通風方向通風方向

蒸発温度計ランプ付スイッチ

ドレンチューブ

（外径ø10、長さ約0.8m）

圧縮空気出口管接続口径圧縮空気入口

管接続口径

［AC200V仕様］

電源コード差込口（ø17）

通風空気入口

［AC200V仕様］

端子台 IDF3E-20のみ A

L K

N M

B

Q

P

E D

FG

H

J

C

［AC100V仕様］

電源コード

（長さ：約1.9m）

［AC100V仕様］

電源コード

圧縮空気入口圧縮空気出口管接続口径管接続口径

［AC200仕様］

端子台

［AC200V仕様］

4×ø13

通風空気出口

ドレンチューブ蒸発温度計ランプ付スイッチ

FG

E D

J H

M N

A

L K

C

Q

P

B

型式管接続口径 A B C D E F G H J K L M N P Q

IDF1E

Rc3/8 226 410 413 69 101 270 32

― ― 38 150 21 330

240 15

IDF2E 51

125 232 138 24 327

IDF3E 473 67 304 33 73 31 36 154 21 330

IDF4E Rc1/2 270

453 498

31 42 283

80 230 32 15 240 80 275

284 13 IDF6E

Rc3/4

455 IDF8E 15

485 568 355 300

IDF11E

(11)

冷凍式エアドライヤ IDF ^□ E ^Series

外形寸法図 IDF15E1

380 603

16

578

101 4×ø13

300

270 314

15 蒸発温度計ランプ付スイッチ

43

258 54 41

87396

［AC200V仕様］

端子台

［AC200V仕様］

Rc1 圧縮空気出口

Rc1 圧縮空気入口

電源コード

［AC100V仕様］

通風空気出口

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E

(12)

型式表示方法

使用冷媒 R407C（HFC）

22E,37E,55E,75E

（入口空気温度：35℃（22E,37E）、40℃（55E,75E）　出口空気圧力露点：10℃）

標準入気 IDF ^□ E ^Series

IDF 55E 30

サイズ

電圧

オプション

無記号 A C G K L M R T

なし圧縮空気冷却用

銅管防錆処理

中国語銘板中国語取扱説明書付

中圧仕様^注2）

オートドレン用ケース：

（

レベルゲージ付金属ケース

）

異常信号運転、

端子台付取出用^注4）

22E ● ● ● ● ● ● ● ● ●

37E ● ● ● ● ● ● ● ● ●

55E ● ● ● ● ―^注3） ● ● ● ●

75E ● ● ● ● ―^注3） ● ● ● ●

記号^注1）

サイズオプション内容

ただし、以下の組合せはできません。

・KとLとM（共にオートドレンで1個しか取付けられないため）

注2）中圧仕様は1.6MPaまで使用可能です。

注3）55E, 75Eで中圧空気が必要な場合は、オプション“L”をご使用ください。

注4）旧ドライヤからの更新を検討されているお客様

旧ドライヤから切換える場合で、遠隔運転が必要な場合はオーダーメイド（IDF□E-□-X256）を選定ください。

注）目安ですので、実際のコンプレッサ能力を照合ください。

記号エアコンプレッササイズ^注）

22E 22kW

37E 37kW

55E 55kW

75E 75kW

無記号 A C G K L M R T

記号電圧適用サイズ

22E 37E 55E 75E 20 ^単相AC200V（50Hz）

AC200/220V（60Hz）

● ● ― ―

30 ^三相AC200V（50Hz）

AC200/220V（60Hz）

● ● ● ●

(13)

冷凍式エアドライヤ IDF ^□ E ^Series

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ（熱交換器）で冷却されます。この時凝縮分離された水分はオートドレンで自動的に排出されます。水分が分離された空気はクーラリヒータ（熱交換器）により加熱され乾燥した空気となって出口側に供給されます。

注1）標準状態（ANR）［20℃大気圧、相対湿度65％］時の処理空気量を示す。

注2）空気圧縮機吸込状態［32℃大気圧、相対湿度75％］に換算した時の処理空気量を示す。

注5）電源電圧の指定は型式表示方法（P.11）をご参照ください。

注6）定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。

注7）オプションR以外の製品は、漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

注8）ボディ部を除いたオートドレン部のみの交換部品品番です。ボディ部は交換できません。

標準仕様

構造原理図（空気・冷媒回路図）

オートドレンボディ

IDF22E,IDF37E IDF55E,IDF75E

圧力スイッチ

オートドレンドレン出口

容量調整弁アキュームレータ

（IDF22E,37E,55Eのみ）凝縮器キャピラリチューブクーラリヒータ

ボールバルブ

ファンモータ高圧スイッチ

（IDF55E,75Eのみ）

（熱交換器）

冷凍用圧縮機蒸発温度計

型式

仕様標準入気

IDF22E IDF37E IDF55E IDF75E

周囲温度（湿度） ℃ 2〜40（相対湿度85％以下）

定格

注4）

（ANR）標準状態^注1） 50Hz 3.9 5.7 8.4 11.0 60Hz 4.3 6.1 9.8 12.4 空気圧縮機

吸込状態^注2）50Hz 4.1 6.1 8.9 11.7 60Hz 4.6 6.5 10.4 13.2

入口空気温度 ℃ 35 40

周囲温度 ℃ 32

電源電圧（周波数）^注5）単相／三相AC200V（50Hz）^注5）

単相／三相AC200/220V（60Hz）三相AC200V（50Hz）

三相AC200/220V（60Hz）

電気特性消費電力^注6）　W

　50/60Hz 単相200V 810/940 810/940 ― ― 三相200V 850/1070 850/1070 1450/1890 2000/2500 運転電流^注6）　A

　50/60Hz 単相200V 4.3/4.7 4.3/4.7 ― ― 三相200V 3.3/3.5 3.3/3.5 6.0/6.6 7.2/8.0 適用漏電ブレーカ容量^注7）

（感度電流30mA） A 10（AC200V） 15（AC200V）

凝縮器空冷式

冷媒 R407C（HFC）

冷媒封入量 kg 単相200V 0.42 0.73 ― ― 三相200V 0.47 0.83 0.55 0.72

オートドレンフロートタイプ（ノーマルオープン）

接続配管口径 R1 R11/2 R2

質量 kg 54 62 100 116

スクリュータイプの場合 kW 22 37 55 75

交換部品

型式 IDF22E IDF37E IDF55E IDF75E オートドレン交換部品品番^注8） AD48

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E

(14)

IDF ^□ E ^Series

外形寸法図 IDF22E, IDF37E

IDF55E, IDF75E

寸法表

（mm）

F

D

H N M

C

E B 管接続口径圧縮空気入口管接続口径

圧縮空気出口

（電線径ø9〜ø11）［反対側］

オートドレン電源コード固定具 4×ø13 G

A

K P

L

ボールバルブ通風方向通風方向

端子台

蒸発温度計ランプ付スイッチ

J

通風空気出口

ボールバルブ

通風方向

（外径ø10、長さ約1m）

（電線径ø9〜ø11）［反対側］

通風空気出口

電源コード固定具ドレンチューブ

蒸発温度計

R

A Q G

B

E D

F C

P

L K J

H

N M オートドレン

通風方向端子台

ランプ付スイッチ

圧縮空気入口管接続口径圧縮空気出口

管接続口径

4×ø13

型式管接続口径 A B C D E F G H J K L M N P Q R

IDF22E R1

290 775

623 134 405 698 93 46 25 13 314 85 600

340 ― ―

IDF37E R1 1/2 855 680

IDF55E

R2 470 855 800

128 455 868

110 36 50 13 500 75 700 526 250 519

IDF75E 900 968

(15)

上面：3

右側面：1 左側面：2

背面：無記号

右側面：4 左側面：5

型式表示方法

IDF 100F 30

サイズ

電圧

オプション注）目安ですので、実際のコンプレッ

サ能力を照合ください。

注1）複数のオプションの組合せはアルファベットの順に表示してください。

注2）遠隔運転、停止および運転、異常信号取出用端子は標準装備されています。

注3）オプション仕様の詳細につきましては、

注）1と2と3の組合せはできません。（排熱面を指定できるのは1面のみです）

排熱方向指定記号

空冷仕様

IDF 100F 30

サイズ

電圧

オプション

W

冷却方式注）目安ですので、実際のコンプレッ

サ能力を照合ください。

注1）複数のオプションの組合せはアルファベットの順に表示してください。

注3）オプション仕様の詳細につきましては、

注）4と5の組合せはできません。（配管方向を指定できるのは1面のみです）

配管方向指定記号

水冷仕様

使用冷媒 R407C（HFC）

適用コンプレッササイズ：100kW,125kW,150kW

（最高入口空気温度：60℃　最高周囲温度：45℃）

IDF100F ^・ 125F ^・ 150F ^Series

サイズエアコンプレッササイズ^注）

100F 100kW 125F 125kW 150F 150kW

無記号 C G KP R V

無記号 1 2 3

記号電圧

30 ^三相AC200V（50Hz）

AC200/220V（60Hz）

記号^注1）内容

無記号なし C 銅管防錆処理

G 中国語銘板、中国語取扱説明書付 K 中圧仕様（1.6MPaまで）

P 金属銘板付 R 漏電ブレーカ付

V タイマー式電磁弁型オートドレン付

記号内容

無記号背面から排熱 1 右側面から排熱^注）

2 左側面から排熱^注）

3 上面から排熱^注）

4 5 無記号

C G KP R V サイズエアコンプレッササイズ^注）

100F 100kW 125F 125kW 150F 150kW

記号内容

4 放熱水配管方向：右側面^注）

5 放熱水配管方向：左側面^注）

記号^注）内容

無記号なし C 銅管防錆処理

G 中国語銘板、中国語取扱説明書付 K 中圧仕様（1.6MPaまで）

P 金属銘板付 R 漏電ブレーカ付

V タイマー式電磁弁型オートドレン付

記号冷却方式 W 水冷コンデンサ仕様

記号電圧

30 ^三相AC200V（50Hz）

AC200/220V（60Hz）

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E

(16)

IDF100F ^・ 125F ^・ 150F ^Series

ハウジング

（取付けてあるものを使用）

排気機構部交換キット

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ

（熱交換器）で冷却されます。この時凝縮分離された水分はオートドレンで自動的に排出されます。水分が分離された空気はクーラリヒータ内のリヒータ（熱交換器）とセカンドリヒータにより2段階に加熱され、乾燥した暖かい空気となって出口側に供給されます。

ドレンを除去した圧縮空気と、冷凍用圧縮機で圧縮した冷媒が熱交換することで、下記のような効果をもたらします。

q出口空気温度が上昇し、出口側配管の結露を確実に防止 w凝縮器からの排熱量を低減

e凝縮器からの排熱量を低減することによって、ドライヤの省エネ運転

標準仕様：空冷仕様

構造原理図（空気・冷媒回路図）

注1）標準状態（ANR）［20℃、大気圧、相対湿度65％］時の処理空気量を示す。

注2）空気圧縮機吸込状態［32℃、大気圧、相対湿度75％］に換算した時の処理空気量を示す。

注5）定格時の参考値で、保証値ではありません。サーマルの設定値等には使用しないでください。

注6）オプションR以外の製品は漏電ブレーカを装備していません。

漏電ブレーカを別途購入してください。

注7）ハウジング部を除いた排気機構部の交換キットのみの品番です。

セカンドリヒータについて圧力スイッチ

高圧圧力スイッチ

凝縮圧力計キャピラリチューブ

蒸発温度計

低圧圧力スイッチフィルタドライヤ

冷凍用圧縮機容量調整弁

圧縮空気入口

凝縮器ファンモータ空気圧力計

圧縮空気出口

クーラリヒータ

ボールバルブオートドレン

ドレン出口

セカンドリヒータ

IDF100F, IDF125F, IDF150F

項目型式 IDF100F-30 IDF125F-30 IDF150F-30

定格

注4）

（ANR）標準状態^注1） 50Hz 16 20.1 25

60Hz 18.8 23.7 30

空気圧縮機

吸込状態^注2） 50Hz 17 21 27

60Hz 20 25 32

周囲温度 ℃ 32

凝縮器からの排熱量（50/60Hz） kW 8.0/9.0 10.0/11.5 12.0/15.0

ドライヤ出口空気温度 ℃ 37

電源電圧（周波数）三相　AC200V（50Hz）/AC200,220V（60Hz）

電気特性消費電力^注5）（50/60Hz） kW 2.9/3.5 4.0/4.7 4.0/4.8 運転電流^注5）（50/60Hz） A 10.5/11.5 15.4/15.6 15.7/16.0 適用漏電ブレーカ容量^注6）

　（感度電流30mA） A 30

冷媒封入量 kg 1.1 1.6 1.98

オートドレンヘビーデューティオートドレン（ノーマルオープン）

接続配管口径 R2 JISフランジ65A10K JISフランジ80A10K

質量 kg 245 270 350

スクリュータイプの場合 kW 100 125 150

交換部品

エアドライヤ型式 IDF100F IDF125F IDF150F ヘビーデューティオートドレン交換部品品番^注7） ADH-E400

凝縮器用防塵フィルタセット IDF-FL219 IDF-FL220

「 web-kigou レイヤー」です。 ※このレイヤーは、通常は隠しておく（ web 校了時のみ表示）

(17)

冷凍式エアドライヤ IDF100F ^・ 125F ^・ 150F ^Series

ハウジング排気機構部交換キット

（取付けてあるものを使用）

凝縮器高圧圧力スイッチ

凝縮圧力計

ドレン出口

圧縮空気出口

圧縮空気入口冷凍用圧縮機

蒸発温度計キャピラリチューブ

容量調整弁フィルタドライヤ

空気圧力計

低圧圧力スイッチ

放熱水出口圧力式制水弁

放熱水入口ボールバルブ

オートドレンボールバルブクーラリヒータ

Y型ストレーナ

IDF100F-W IDF125F-W IDF150F-W

セカンドリヒータ

標準仕様：水冷仕様

構造原理図（空気・冷媒回路図）

交換部品

注1）標準状態（ANR）［20℃、大気圧、相対湿度65％］時の処理空気量を示す。

注2）空気圧縮機吸込状態［32℃、大気圧、相対湿度75％］に換算した時の処理空気量を示す。

使用条件が定格と異なる場合は、型式の選定方法（P.5、6）によって、型式を選定してください。

注4）定格時、放熱水入口温度32℃、出口温度37℃（⊿t＝5℃）の条件を満足する放熱水流量。

注5）定格時、放熱水流量：定格流量、放熱水入口圧力：0.2MPaの条件での値。

注6）定格時の値（1RT＝4.535kW）

注7）定格時の参考値で、保証値ではありません。サーマルの設定値等には使用しないでください。

注8）オプションR以外の製品は漏電ブレーカを装備していません。

漏電ブレーカを別途購入してください。

注9）ハウジング部を除いた排気機構部の交換キットのみの品番です。

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ（熱交換器）で冷却されます。この時凝縮分離された水分はオートドレンで自動的に排出されます。水分が分離された空気はクーラリヒータ内のリヒータ（熱交換器）とセカンドリヒータにより2段階に加熱され、乾燥した暖かい空気となって出口側に供給されます。

ドレンを除去した圧縮空気と、冷凍用圧縮機で圧縮した冷媒が熱交換することで、下記のような効果をもたらします。

q出口空気温度が上昇し、出口側配管の結露を確実に防止 w凝縮器からの排熱量を低減

e凝縮器からの排熱量を低減することによって、ドライヤの省エネ運転

セカンドリヒータについて

項目型式 IDF100F-30-W IDF125F-30-W IDF150F-30-W

定格

（ANR）標準状態^注1） 50Hz 16 20.1 25

60Hz 18.8 23.7 30

空気圧縮機

吸込状態^注2） 50Hz 17 21 27

60Hz 20 25 32

周囲温度 ℃ 32

ドライヤ出口空気温度 ℃ 37

放熱水流量^注4）（50/60Hz） m³/h 1.29/1.56 1.74/1.98 2.16/2.52

放熱水入口温度 ℃ 32

放熱水圧力降下^注5）（50/60Hz） MPa 0.07/0.1

クーリングタワー能力^注6） kW（RT） 9（2） 11.5（2.5） 14.5（3.2）

推奨するチラーの型式^注6）（SMC製）HRS100-A-20 HRS150-A-20 電気特性電源電圧（周波数）三相　AC200V（50Hz）/AC200, 220V（60Hz）

消費電力^注7）（50/60Hz） kW 2.4/2.8 2.4/2.8 2.8/3.3 運転電流^注7）（50/60Hz） A 8.5/9.0 8.5/9.0 10.2/11.5

放熱水圧力範囲 MPa 0.2〜0.98

必要放熱水流量（50/60Hz） m³/h 1.29/1.56 1.74/1.98 2.16/2.52

放熱水入口温度範囲 ℃ 5〜40

放熱水接続口径 R1/2 R3/4

放熱水量調節装置圧力式制水弁

凝縮器プレート式

適用漏電ブレーカ容量^注8）

　（感度電流30mA） A 20 30

冷媒封入量 kg 0.9 1.2 1.5

オートドレンヘビーデューティオートドレン（ノーマルオープン）

接続配管口径 R2 JISフランジ65A 10K JISフランジ80A 10K

質量 kg 226 250 322

塗装色本体パネル：アーバンホワイト1　ベース：アーバングレー2

適用エアコンプレッサ出力（目安）

スクリュータイプの場合 kW 100 125 150

エアドライヤ型式 IDF100F-W IDF125F-W IDF150F-W ヘビーデューティオートドレン交換部品品番^注9） ADH-E400

放熱水配管用ストレーナ IDF-S0406 IDF-S0418

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E 「 web-kigou レイヤー」です。 ※このレイヤーは、通常は隠しておく（ web 校了時のみ表示）

「 web-kigou レイヤー」です。 ※このレイヤーは、通常は隠しておく（ web 校了時のみ表示）

(18)

IDF100F ^・ 125F ^・ 150F ^Series

信号コード差込口

（電線径ø17以下）

膜付グロメット

（外径10、長さ約2m）

（反対側から出すことも可能です。）

712±2

752

20 670

335

12761375

267 460

64 75

700±1

1120

電源用端子台

51

電源コード固定具

（電線径ø14〜ø18）

107

4×アイボルト内径25

ボールバルブ

ヘビーデューティオートドレンドレンチューブ

結露水ドレンパン用ドレンチューブ

127479 40 735

信号用端子台

放熱水出口

（記号4指定時）R1/2

放熱水入口

（記号4指定時）R1/2 放熱水出口

R1/2

（記号5指定時）

放熱水入口 R1/2

（50）

（143）

Y型ストレーナ1/2

（付属品）

外形寸法図

IDF100F ：空冷仕様

IDF100F-W ：水冷仕様

通風方向

712±2

752

20 670

335

通風空気出口

電源用端子台信号用端子台

通風空気入口

ボールバルブ

ヘビーデューティオートドレン通風方向

（記号3指定時）通風空気入口

（無記号指定時）

4012761375

267 460

64 75 700±1

1120 1130

51

電源コード固定具

膜付グロメット

107

結露水ドレンパン用ドレンチューブ

水冷仕様空冷仕様

操作部

上面図（空冷・水冷共通）

335 20

圧縮空気出口 R2 圧縮空気入口

R2

4×ø20

712±2

700±1 107

460 267 ランプ付スイッチ

空気圧力計蒸発温度計凝縮圧力計運転時間積算計ランプ付スイッチ

フィルタチェックランプ空気圧力計蒸発温度計凝縮圧力計運転時間積算計リセットスイッチ

(19)

冷凍式エアドライヤ IDF100F ^・ 125F ^・ 150F ^Series

IDF125F-W, 150F-W ：水冷仕様 IDF125F, 150F ：空冷仕様

寸法表

（mm）

ヘビーデューティオートドレン結露水ドレンパン用

ドレンチューブ 64

（無記号指定時）通風方向

膜付グロメット電源コード固定具

（方向1指定時）通風方向

A

電源用端子台信号用端子台通風空気入口

G D 40

75

ボールバルブ通風

空気出口 K

M Q

通風空気入口

ドレンチューブ 4×アイボルト

内径25 B

C

U

ボールバルブ

ヘビーデューティオートドレン結露水ドレンパン用

40

75 64 放熱水入口

（記号-W4の場合）

Y型ストレーナ

（付属品）

信号用端子台

放熱水入口

放熱水出口

（記号-W5の場合）電源用端子台

膜付グロメット電源コード固定具

放熱水出口

A

K T

P B

G RS

Q M

D

4×ø20

圧縮空気出口管接続口径圧縮空気入口

管接続口径ランプ付スイッチ

蒸発温度計空気圧力計

凝縮圧力計運転時間積算計

ランプ付スイッチ

蒸発温度計空気圧力計

凝縮圧力計運転時間積算計リセットスイッチ

フィルタチェックランプ

F E

L

935 O 20M 上面図（空冷・水冷共通）

操作部

水冷仕様空冷仕様

外形寸法図

型式管接続口径 A B C D E F G K L M O P Q R S T U _{入口、出口}^放熱水

IDF125F JISフランジ

65A 10K 700 11201130

1276 267 655 1375 350 376 712 78 ―

752 ― ― ― ― ―

IDF125F-W 1120 885 479 127 36 129 R1/2

IDF150F JISフランジ

80A 10K 950 12901300

1332 268 720 1432 475 515 990 217 ―

1030 ― ― ― ― ―

IDF150F-W 1290 1056 479 127 50 165 R3/4

IDF

□

E

IDF

□

E

IDF

□

F

IDF

□

D

IDU

□

E

IDU

□

E

(20)

型式表示方法

使用冷媒 R407C（HFC）

190D,240D,370D

（入口空気温度：40℃（190D,240D）、35℃（370D）　出口空気圧力露点：10℃）

標準入気 IDF ^□ D ^Series

IDF 190D 3

サイズ

9

オプション

使用冷媒R407C

IDF190D 〜 IDF370D

電圧

注2）一次側電圧に適用した漏電ブレーカを別途購入願います。

注4）標準タイプ（無記号）が遠隔運転、停止および運転、異常信号取出用端子台付となります。

サイズ

無記号 C L M R W

なし銅管防錆処理

漏電

ブレーカ付水冷仕様

190D ³ ^● ^● ^標準装備 ^● ^● ^●

9 ● ● 標準装備 ● ―^注2） ―

240D ³ ^● ^● ^標準装備 ^● ^● ^●

9 ● ● 標準装備 ● ―^注2） ―

370D ³ ^● ^● ^● ^標準装備 ^● ^標準装備

9 ● ● ● 標準装備 ―^注2）標準装備

電圧オプション

内容記号^注1）

記号コンプレッササイズ 190D 190kW 240D 240kW 370D 370kW

記号電圧

3 ^三相AC200V（50Hz）

AC200/220V（60Hz）

9 三相異電圧（トランス内蔵）

220V 240V 380V 400V 415V 440V

無記号 C L M R W

IDFIDU-J-C1-CS3.indd

40

40

大型シリーズ

高温環境に強い！

省エネ設計

標準入気タイプ IDF □ E/F/D

高温入気タイプ IDU □ E

エアドライヤはコンプレッサから送られてくる湿った圧縮空気の水分を取り除き、

水分による空気圧機器の不具合を防止します。

水分による各機器への影響

空気圧機器を水分から守る！

IDF/IDU Series

冷凍式エアドライヤ

耐高温環境 （周囲温度 45 ℃対応） ・省エネ設計 を実現！

周囲温度上昇の抑制（空冷仕様） ・放熱水量の削減（水冷仕様） ！

セカンドリヒータにより凝縮器の負荷を低減させることで、

ドライヤ排熱量をMax.25％削減 （当社比）

省エネ設計：ドライヤ排熱量Max. 25 ％削減

排熱量削減により空調機の小型化・省エネ運転が可能！

セカンドリヒータにより凝縮器の放熱を助けることで周囲温度45℃に対応可能

空冷仕様で周囲温度 45 ℃対応

冷凍式エアドライヤ

IDF100F ・ 125F ・ 150F Series

新型ドライヤ 従来方式ドライヤ

9 kW

25 %

従来方式ドライヤ

新型ドライヤ

排熱

排熱

排熱

1

排熱

2

省スペース

左右面の壁ピタ設置が可能！

設置スペース最大約 1.5 m

削減!!

メンテナンス性

・防塵フィルタ標準装備。

・電装部品のチェックは 前面からのアクセスのみ。

IDF100F ・ 125F ・ 150F Series

レイアウトの選択

［空冷の場合］

排気方向を

4 方向から選択可能!!

オートドレンのチューブも 左右 2 方向から取出可能。

［水冷の場合］

放熱水配管取出口を 2 方向から選択可能!!

IDF □ E/F/D シリーズ

標準入気タイプ 定格入口空気温度： 35,40 ℃

IDU □ E シリーズ 定格入口空気温度： 55 ℃

高温入気タイプ

冷凍式エアドライヤ IDF/IDU Series

Contents

フロン規制対応

オプション品

別売付属品

IDF

E

IDF

E

IDF

F

IDF

D

IDU

E

IDU

E

エアドライヤの選定は、使用条件を考慮した補正空気量で行う必要があります。

以下の手順により選定を行ってください。

IDFの場合の選定例 IDUの場合の選定例

2 補正係数の読み取り

4 補正空気量の算出

5 機種選定

6 オプション

7 型式の決定 8 別売付属品の選定

3 係数の確認

標準入気タイプ IDF ^□ E/F/D

高温入気タイプ IDU ^□ E

IDF/IDU ^Series

耐高温環境 ^{（周囲温度} 45 ^℃対応）・省エネ設計 ^を実現！

周囲温度上昇の抑制（空冷仕様）・放熱水量の削減（水冷仕様）！

ドライヤ排熱量をMax.25％削減（当社比）

空冷仕様で周囲温度 45 ^℃対応

IDF100F ^・ 125F ^・ 150F ^Series

新型ドライヤ従来方式ドライヤ

9 ^kW

25 ^%

・電装部品のチェックは　前面からのアクセスのみ。

4 ^{方向から選択可能!!}

オートドレンのチューブも左右 2 方向から取出可能。

IDF ^□ E/F/D ^シリーズ

標準入気タイプ ^{定格入口空気温度：} 35,40 ^℃

IDU ^□ E ^シリーズ ^{定格入口空気温度：} ⁵⁵ ^℃

冷凍式エアドライヤ IDF/IDU ^Series

2 ^{補正係数の読み取り}

4 ^{補正空気量の算出}

5 ^機種選定

6 ^{オプション}

7 ^{型式の決定} 8 ^{別売付属品の選定}

3 ^{係数の確認}

1 ÎDF ôr ÎDU ^の選択

IDF/IDU ^Series

型式の選定方法 IDF/IDU ^Series

データ A 　入口空気温度

データ C 　出口空気圧力露点データ B 　周囲温度

データ D 　入口空気圧力

データE　処理空気量 IDF シリーズ

（入口空気温度：35℃　出口空気圧力露点：10℃）

標準入気 IDF ^□ E ^Series

冷凍式エアドライヤ IDF ^□ E ^Series

IDF ^□ E ^Series

冷凍式エアドライヤ IDF ^□ E ^Series
