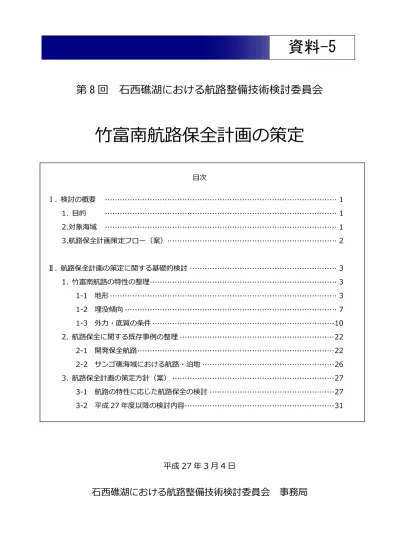

第 8 回 石西礁湖における航路整備技術検討委員会
竹富南航路保全計画の策定
目次 Ⅰ. 検討の概要 ··· 1 1. 目的 ··· 1 2.対象海域 ··· 1 3.航路保全計画策定フロー（案） ··· 2 Ⅱ. 航路保全計画の策定に関する基礎的検討 ··· 3 1. 竹富南航路の特性の整理 ··· 3 1-1 地形 ··· 3 1-2 埋没傾向 ··· 7 1-3 外力・底質の条件 ··· 10 2. 航路保全に関する既存事例の整理 ··· 22 2-1 開発保全航路 ··· 22 2-2 サンゴ礁海域における航路・泊地 ··· 26 3. 航路保全計画の策定方針（案） ··· 27 3-1 航路の特性に応じた航路保全の検討 ··· 27 3-2 平成 27 年度以降の検討内容 ··· 31平成 27 年 3 月 4 日
石西礁湖における航路整備技術検討委員会 事務局
資料-5
Ⅰ ． 検 討 の 概 要 １．目的 開発保全航路として整備が進められている竹富南航路は、平成 20 年代後半に完成・供用 の予定である。完成後は全長約 46km の管理・保全が必要となるため、供用開始までに開発 保全航路の保全を適切に進めるための計画を策定することが必要である。竹富南航路は、世 界でも有数のサンゴ礁を有する石西礁湖に位置しており、また、当該海域は台風の常襲地域 でもある。竹富南航路の保全計画の検討に当たっては、これらの特性を考慮する必要がある。 そこで、平成２６年度は、竹富南航路の特性に合致した保全計画を策定するための基礎資 料を得ることを目的として、航路埋没の可能性の検討、航路保全に関する課題の抽出・整理 等を行う。 ２．対象海域 航路保全計画の対象海域である石西礁湖の位置図を図-2.1 に示す。 図-2.1 調査対象海域
３．航路保全計画策定フロー（案） 開発保全航路の保全は、計画水深の維持（管理測量の実施、航路埋没メカニズムの検討・必要な場 合における埋没対策の実施）、航行安全の障害となる事象の未然の防止、事故（船舶の沈没・放置、 航路標識の破損等）が発生した場合の対応等を当該航路の特性に応じて適切に実施することである。 竹富南航路においても、航路の供用に向けて航路保全計画の策定を進める。上記の一般的な項目に 加え、竹富南航路では航路延長が長い、サンゴ礁海域に位置する等の特性があり、特性に応じた検討 を行う必要があり、平成 26 年度は検討の前提となる自然条件等の特性の整理、他の既存事例の整理、 竹富南航路の特性を考慮した次年度以降の航路保全計画策定（案）の検討を行う。 図-3.1 竹富南航路保全計画策定フロー（案） 平成 28 年度委員会 平成 26 年度 １.竹富南航路の特性の整理 (1)地形 (2)埋没傾向（測量結果） (3)外力・底質等の条件 ２.航路保全に関する既存事例の整理 (1)開発保全航路 (2)サンゴ海域における航路・泊地 ３.航路保全計画の策定方針（案） (1)航路の特性に応じた航路保全の検討 (2)平成 27 年度以降の検討内容 平成 26 年度委員会 平成 27 年度 航路保全計画（案）の検討 航路維持管理の基本方針の検討 航路水深の点検計画及び手法の検討 航路埋没状況の把握⇒現地調査 平成 27 年度委員会 平成 28 年度 以 降 航路保全計画（案）の策定 竹富南航路保全計画（案）の策定 計画の試行⇒評価・修正
Ⅱ ． 航 路 保 全 計 画 の 策 定 に 関 す る 基 礎 的 検 討 １．竹富南航路の特性の整理 1-1.地形 (1)航路法線と水深の関係 竹富南航路の航路法線と航路周辺地形（水深）の関係を図-1.1 に示す。図中の着色エリアは、水 深が４ｍより浅い箇所である。 航路周辺の拡大図①～④で示されている竹富島（既設竹富南航路）から小浜島へ接続する海域及び 黒島の北側海域では、航路周辺の水深が浅く、波・流れによる底面せん断力が大きくなる海域であり、 このような場所に砂や礫が存在する場合には、航路への移動が想定される。
(2)航路整備内容別の分類 竹富南航路の浚渫整備を行う箇所はその特徴によって、図-1.2(1)に示す区域に分類される。 ①Ａ区域：平坦な地形であり、航路の計画水深を確保するために航路全域の浚渫を行う。 ②Ｂ区域：計画航路幅員を確保するため、既設航路の法面の浚渫を行う。 ③Ｃ区域：航路内にサンゴ礁等の根が点在し、根の上部を浚渫（掘削）する。 各区域の位置図と断面イメージを図-1.2(2)に示す。 Ａ区域（平坦）の例 Ｂ区域（法面）の例 Ｃ区域（左：急峻、右：点在）の例 図-1.2(1) 航路整備箇所の地形的分類
