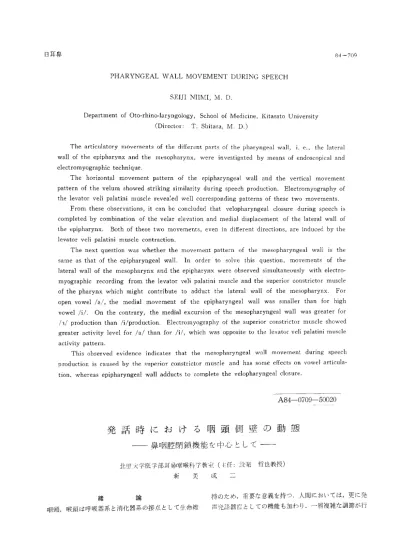

PHARYNGEAL
WALL MOVEMENT
DURING SPEECH
SEIJI NIIMI, M. D.
Department
of Oto-rhino-laryngology,
School of Medicine, Kitasato University
(Director:
T. Shitara, M. D.)
The articulatory movements of the different parts of the pharyngeal wall, i. e., the lateral wall of the epipharynx and the mesopharynx, were investigated by means of endoscopical and electromyographic technique.
The horizontal movement pattern of the epipharyngeal wall and the vertical movement pattern of the velum showed striking similarity during speech production. Electromyography of the levator veli palatini muscle revealed well corresponding patterns of these two movements.
From these observations,
it can be concluded that velopharyngeal
closure during speech is
completed by combination of the velar elevation and medial displacement
of the lateral wall of
the epipharynx.
Both of these two movements, even in different directions, are induced by the
levator veli palatini muscle contraction.
The next question was whether the movement pattern of the mesopharyngeal
wall is the
same as that of the epipharyngeal
wall.
In order to solve this question,
movements of the
lateral wall of the mesopharynx and the epipharynx were observed simultaneously
with
electro-myographic
recording
from the levator veli palatini muscle and the superior constrictor muscle
of the pharynx which might contribute
to adduct the lateral wall of the mesopharynx.
For
open vowel /a/, the medial movement
of the epipharyngeal
wall was smaller than for high
vowel /i/.
On the contrary,
the medial excursion of the mesopharyngeal wall was greater for
/a/ production than /i/production.
Electromyography
of the superior constrictor muscle showed
greater activity level for /a/ than for /i/, which was opposite to the levator veli palatini muscle
activity pattern.
This observed evidence indicates that the mesopharyngeal
wall movement
during speech
production is caused by the superior constrictor muscle and has some effects on vowel
articula-tion, whereas epipharyngeal
wall adducts to complete the velopharyngeal closure.
