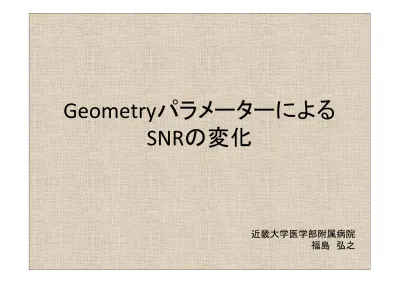

Geometryパラメーターによる
SNRの変化
近畿大学医学部附属病院 福島 弘之
Geometryの中の主なパラメーター
・Coil selection ・CLEAR ・FOV ・RFOV ・Fold-over suppression ・Matrix scan ・Scan percentage ・SENSE ・k-t BLAST ・Stacks・Slice scan order ・REST slabs
SNRに大きく関与するパラメーター
・FOV
・RFOV
・Matrix scan
・Scan percentage
・SENSE
RFOV
位相
周波数
Scan percentage
Scan percentageは位相方向のMatrixを減らす ことで撮像時間を短縮することができる。ただし 分解能の低下を招く。 位相 周波数 Scan percentage 50%例題
基本となるパラメーターを FOV 256 RFOV 100% Matrix 256 Scan percentage 100% スライス厚 10mm SENSE factor 1 とし、それぞれを変化させたときのSNRの変化を 考える。FOV
FOVのみを2倍の512に変化させてみる。
ピクセルサイズは1mm×1mm→2mm×2mm ピクセルサイズは4倍となる。
RFOV
RFOVを50%に変化させてみる。
Scan percentage
Scan percentageを50%に変化させてみる。
ピクセルサイズは1mm×1mm→1mm×2mm ピクセルサイズは2倍となる。
Matrix
Matrixを128に変化させてみる。
ピクセルサイズは1mm×1mm→2mm×2mm ピクセルサイズは4倍となる。
スライス厚
スライス厚を10mm→20mmに変化させてみる。 SNR∝スライス厚
SENSE factor
SENSE factorを1→4に変化させてみる。
このように1つだけのパラメーターのみを変化さ せた場合のSNRの計算はさほど複雑ではない。 しかしながら実際は同時に複数のパラメーターを 変化させる必要がある場合が多く、設定によって は何かを変化させると別の何かが変わることがあ り、SNRの計算が複雑になってくる。 非常に便利な指標!!
では実際にいろいろパラメーター
をいじってみよう!!
腹部領域の息止め撮影
T2w FOV 370 RFOV 100% Matrix 256 Recon 512 ピクセルサイズ 1.45/1.48Scan percentage 100% (act.94%) SENSE 2
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.895/242.6)
Scan times 27ms
均一ファントム画像
Imagejを用いて SNRマップを取得
RFOV 100%→80%
FOV 370 RFOV 80%
Matrix 256 Recon 512
ピクセルサイズ 1.45/1.58
Scan percentage 100% (act.91.4%) SENSE 2
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.905/240)
Scan times 21ms
Scan percentage 100%→80%
FOV 370
RFOV 100%
Matrix 256 Recon 512
ピクセルサイズ 1.45/1.97
Scan percentage 80% (act.73.3%) SENSE 2
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.934/232.5)
Scan times 21ms
RFOV 100%→80%
Scan percentage 100%→80%
FOV 370 RFOV 80% Matrix 256 Recon 512 ピクセルサイズ 1.45/1.90Scan percentage 80% (act.76.2%) SENSE 2
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.926/234.6)
Scan times 18ms
RFOV 100%→80%
RFOV 100%→80%
SWNSE factor 2→2.5
FOV 370 RFOV 80% Matrix 256 Recon 512 ピクセルサイズ 1.45/1.52Scan percentage 100% (act.95.2%) SENSE 2.5
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.895/241.9)
Scan times 18ms
RFOV 100%→80%
SWNSE factor 2→2.5
Scan percentage 100%→80%
SENSE factor 2→2.5
FOV 370 RFOV 100% Matrix 256 Recon 512 ピクセルサイズ 1.45/1.90Scan percentage 80% (act.76.2%) SENSE 2.5
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.926/234.6)
Scan times 18ms
Scan percentage 100%→80%
SENSE factor 2→2.5
FOV 370→400
RFOV 100%→70%
FOV 400 RFOV 70% Matrix 256 Recon 512 ピクセルサイズ 1.56/1.82Scan percentage 100% (act.86%) SENSE 2
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.923/235.3)
Scan times 18ms
FOV 370→400
RFOV 100%→70%
FOV 370→400 RFOV 100%→70%
Scan% 100%→80% SENSE factor 2→2.5
FOV 400
RFOV 70%
Matrix 256 Recon 512
ピクセルサイズ 1.56/2.44
Scan percentage 80% (act.86%) SENSE 2.5
TR 3000ms TE 80ms TSE factor 16 WFS 1 (act. 0.923/235.3)
Scan times 12ms
FOV 370→400 RFOV 100%→70%
T1w Dual echo FOV 350
RFOV 80%
Matrix 256 Recon 256
ピクセルサイズ 1.37/1.95
Scan percentage 70% (act.70.1%) SENSE 1.8
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 17.2ms
RFOV 80%→70%
FOV 350 RFOV 70%
Matrix 256 Recon 256
ピクセルサイズ 1.37/1.95
Scan percentage 70% (act.70.2%) SENSE 1.8
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 15.4ms
Scan% 70%→60%
FOV 350 RFOV 80%
Matrix 256 Recon 256
ピクセルサイズ 1.37/2.29
Scan percentage 60% (act.59.8%) SENSE 1.8
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 14.8ms
FOV 350 RFOV 70%
Matrix 256 Recon 256
ピクセルサイズ 1.37/2.29
Scan percentage 60% (act.59.6%) SENSE 1.8
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 13.2ms
Rel. signal level 102.2%
RFOV 80%→70%
RFOV 80%→70%
FOV 350 RFOV 70%
Matrix 256 Recon 256
ピクセルサイズ 1.37/1.94
Scan percentage 70% (act.70.4%) SENSE 2.3
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 12.2ms
Rel. signal level 83%
RFOV 80%→70%
RFOV 80%→70%
FOV 350 RFOV 80%
Matrix 256 Recon 256
ピクセルサイズ 1.37/2.29
Scan percentage 60% (act.59.8%) SENSE 2.3
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.188/1157.4) Scan times 11.8ms
Rel. signal level 96%
Scan percentage 70%→60%
SENSE factor 1.8→2.3
Scan percentage 70%→60%
SENSE factor 1.8→2.3
FOV 380
RFOV 60%
Matrix 256 Recon 256
ピクセルサイズ 1.48/2.11
Scan percentage 70% (act.70.5%) SENSE 1.8
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.175/1240.1) Scan times 13.2ms
Rel. signal level 99%
FOV 350→380
RFOV 80%→60%
FOV 350→380
RFOV 80%→60%
FOV 380
RFOV 60%
Matrix 256 Recon 256
ピクセルサイズ 1.48/2.50
Scan percentage 60% (act.59.4%) SENSE 2.3
TR 150ms TE 2.3/4.6ms
WFS minimum (act. 0.175/1240.1) Scan times 9ms
Rel. signal level 95.4%
FOV 350→380 RFOV 80%→60%
FOV 350→380 RFOV 80%→60%
まとめ
• パラメーターを調整するとき、SNRに関しては InformationのRel. signal levelを参考にすると
良い。
• Geometry内のパラメーターを変更することで SNRおよび分解能をある程度保ったまま撮影 時間の短縮が可能である。
• RFOV、SENSE factor を大きくすると、g-factor の影響やSENSEの展開エラーなどに注意が必 要である。
