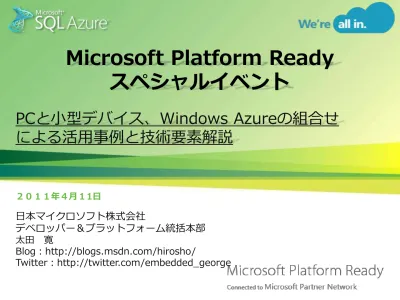

Microsoft Platform Ready

スペシャルイベント

PCと小型デバ゗ス、Windows Azureの組合せ

による活用事例と技術要素解説

２０１１年４月１1日

日本マ゗クロソフト株式会社

デベロッパー＆プラットフォーム統括本部

太田 寛

Blog：http://blogs.msdn.com/hirosho/

Twitter：http://twitter.com/embedded_george

アジェンダ

クラ゗ゕント、デバ゗ス、クラウド連携

技術要素一覧

Windowsプラットフォームの優位性

最後に

連携事例 ～ 「電力の見える化」をテーマに

センサー＆ロケーション

プラットフォーム

Web

Application

REST

Web API

センサー＆ロケーション

プラットフォーム

参考）スマートグリッド

スマートメーター

• 発電所側から、各家庭の消費電力量を把握

• 発電所側から、各家庭の最大消費電力量を制御

• 各家庭で発電した電力の分配

ネットワーク上の

一般のITサービス群

電力系インフラの

専用システム

• 消費電力量の商用一般活用

• 災害時のバックエンドインフラ

スマートグリッド構想

連携によって実現する世界

ネットワーク上の

一般のITサービス群

電力系インフラの

専用システム

• 消費電力量の商用一般活用

• 災害時のバックエンドインフラ

家庭内専用システム

全ての家電機器の見える化

• 家電機器の普通のネットワークへの接続

• 家電機器がRESTで消費電力取得可能

• 家庭内専用システムからも情報を取得可能

一般的なITネットワーク環境

• 家庭内電力情報と

Webサービスによる

各種サービス連携

• 家庭内機器への

アプリケーション配置

普及製品

消費電力抑制？

どれを消そうか？

相互接続

PCやスマートフォンで動作する

様々な応用アプリケーション

家電とPC等の接続は、ローカル、クラウド経由どちらも可

連携によって実現する世界

組込み機器とクラウドの融合

 ゗ンフラ系サービス

 家庭な専用システム

 ネットワーク商用サービス

 家電等の各種デバ゗ス

位置情報、温度、湿度、大気圧、照度、･･･

様々なセンサー情報の取込と活用

天気情報や天気予報その他

各種情報との連携による、

エネルギーの効率的な蓄積・活用

技術要素一覧

 センサー＆ロケーション プラットフォーム

 Windows 7での、センサーデータハンドリング

 Windows Azure

 クラウド実行環境

← 前セッションで解説

 .NET Micro Framework

 小型専用機器・端末向け実行環境

 Windows Embeddedファミリー

 組込み専用機器向けOS製品群

 Windows Communication Foundation

 REST・SOAP通信

←前セッションで解説

 WPF/Silverlight Rich Internet Application

センサー＆ロケーションプラットフォーム

様々なセンサーを活用する為の仕組み

 環境情報を取得する為の、統一的なAPI

 センサーデバ゗ス向けデバ゗スドラ゗バー

フレークワーク

 センサー用実行環境

 ユーザーゕクセスコントロールによる

セキュリテゖの確保

Windows 7で初お目見え

 COMによるNativeプログラミング用API

 COM゗ンターロップを使ってManagedでも利用可能

対応センサー

カテゴリ 種別

使用例

位置

GPS,STATIC,LOOKUP,三角測量

ナビゲーション、測量機器、・・・

環境

温度、大気圧、湿度、風向、風速

エゕコン、PCフゔン、高度、天気予報、計測機

器、・・・

モーション 加速度、モーション、ジャ゗ロ、

スピード計

ゲーム機、人の動作検出、HDDプロテクト、ナビ

ゲーション、・・・

方向

方位、距離計、傾斜計

ナビゲーション、計測機器、制御機器、・・・

電子

電流、電圧

テスター、計測機器、電力消費量、・・・

機械

二値、多値

タッチ、人感、音量、・・・

動荷重、位置決め、応力、歪み

体重計、計測機器、医療機器、制御機器、・・・

生体

人感センサー

省エネ、入場感知、警備、・・・

光

照度

電灯、デゖスプレ゗輝度、・・・

スキャナー バーコード、RFID

流通、物流、工場、カードリーダー、・・・

この表に掲載されていないセンサーも、利用可能

.NET Micro Framework

超小型機器向け、Managedコード実行環境

 256KB Flash ROM、64KB RAM、MMU無しで実行

• ※最小セットの場合

 ARM、SH、Blackfin、x86等、様々なCPUに対応

 様々なOS上にポーテゖングも可能

• 既存資産活用、リゕルタ゗ム制御対応

 豊富なUX、ネットワークラ゗ブラリ

 オープンソース（Apache V2ラ゗センス）で提供

適用箇所

 HEMSや設備機器等の専用デバ゗ス

 家電機器や、各種コンシューマ向け小型機器

アーキテクチャとツールセット

Managed Application

Application Services

Extended Object Model: Web Services, …

Managed Libraries

Basic Object Model: Threading, I/O, …

Managed Run-Time

CLR, Interpreter, Executive, and Interop

Platform Abstraction Layer (PAL)

HW independent facilities

(preferred)

Hardware Abstraction Layer

(HAL)

(optional)

Host OS

Hardware

P

orting

Ki

t

(PK

)

SD

K

The Windows Embedded Software + Services Platform

幅広い領域を同一スキルセットでカバー

その他

エンタープラ゗ズシステムとの親和性

 ビジネスシステムとの連携が容易

開発者人口の多さ

 専門分野への注力

 開発リソースが豊富

選択の幅が広い

 様々な縛りが少ない

知的財産権の問題

適用範囲まとめ

分類

項目

Win7/WP

Azure

NET MF

Win Emb

専用インフラ

Smart Grid

一般サービス連携

一般サービス利用の

ライアント

クラウドホスティ

グ環境

専用制御デバイス

小型機器

小型～大型機器

HEMS

_{一般サービス・汎}

機器との連携

クライアント・家庭

サーバー

クラウドホスティ

グ環境

専用制御デバイス

家庭内制御パネルア

リ実行環境

小型機器

小型～中型機器

家電機器

ファームウェアと

機器制御プラット

フォームとして

その他

コンシューマ向け

サービス

クライアント

クラウドホスティ

グ環境

実世界情報の取込

センサー情報提供ク

イアント

センサーデータス

レージ

センサーデバイス

ファームウェア

センサーデバイス

ラットフォーム

異常事態発生時

対応用アプリ実行環

スケーラビリティ

保

一時利用

専用デバイス向け

応アプリ実行環境

専用デバイス向け

応アプリ実行環境

是非、ご活用ください!!

IT系の皆さんへ

 組込み系は別世界ではありません

 ITの世界にどんどん取り込んでください

組込み系の皆さんへ

 ITの世界は別世界ではありません

 ITにどんどん繋いでください

皆さんへ

 組込み機器とITが融合して生まれる新しいゕ゗デゕ

と、その実現を期待します

参考資料

 講師の Blog



http://blogs.msdn.com/b/hirosho/

 講師の Twitter



http://twitter.com/embedded_george

 組込み開発者向け技術情報サ゗ト



http://www.microsoft.com/japan/windows/kumikomidev

 Windows Embedded



http://www.microsoft.com/windowsembedded/ja-jp/default.mspx

 Windows 7



http://msdn.microsoft.com/ja-jp/windows/

 センサー ＆ ロケーションプラットフォーム



http://msdn.microsoft.com/ja-jp/windows/hardware/gg463473.aspx
