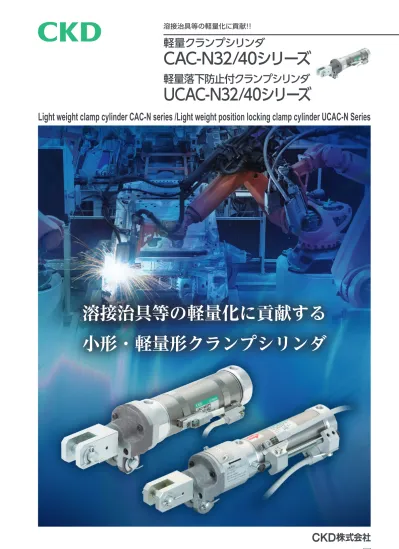

溶接治具等の軽量化に貢献！！
Light weight clamp cylinder CAC-N series /Light weight position locking clamp cylinder UCAC-N Series
軽量クランプシリンダ
CAC-N32/40シリーズ
軽量落下防止付クランプシリンダ
UCAC-N32/40シリーズ
溶接治具等の軽量化に貢献する
小形・軽量形クランプシリンダ
溶接治具等の軽量化に貢献する
小形・軽量形クランプシリンダ
クランプシリンダ
内径φ32、φ40
シリンダ本体は信頼性が高く、軽量なCMK2シリーズを採用。
有接点・無接点・2色表示・強磁界など各種スイッチを搭載可能。
CAC-N Series
落下防止付クランプシリンダ
内径φ32、φ40
CAC-Nシリーズにフリーポジション落下防止機構を搭載
シリンダが静止状態であれば任意の位置でロックが可能
ロック逆方向はフリー
UCAC-N Series
CAC-N-40-150 質量 約
g
従来比 約
％を実現
950
56
選べる
スイッチ取付方法
バンド取付方式
タイロッド取付方式
バリエーション
形 番
JIS記号
チューブ内径
（mm）
ストローク
(mm)
最小ストローク
最大ストローク
付属品
二山ナックル
スイッチ
記載ページ
（mm）（mm）
Y
軽量クランプシリンダ
CAC-N32/40
φ32・φ40
50・75・100・
125・150
5
150
◎
◎
2
軽量落下防止付
クランプシリンダ
UCAC-N32/40
φ32・φ40
50・75・100・
125・150
5
150
◎
◎
8
軽量クランプシリンダ・軽量落下防止付クランプシリンダ
CAC-N32/40・UCAC-N32/40シリーズ
体系表
●：標準 ◎：準標準
JIS 記号
軽量クランプシリンダ 複動・片ロッド形
CAC-N32/N40
Series
● チューブ内径： φ32、φ40
仕様
項 目
CAC-N32
CAC-N40
チューブ内径
mm
φ32
φ40
作動方式
複動形
最高使用圧力
MPa
1.0
0.7
最低使用圧力
MPa
0.15
耐圧力
MPa
1.6
1.05
周囲温度
℃
-10～60（但し、凍結なきこと）
接続口径
Rc1/8
使用ピストン速度
mm/s
50～500
50～400
クッション
ゴムクッション
給油
不要（給油時はタービン油ISO VS32を使用）
取付形式
二山クレビス
許容吸収エネルギー
J
PUSH
0.424
PULL
0.424
0.639
ストローク
チューブ内径（mm）
標準ストローク（mm） 最大ストローク（mm） 最小ストローク（mm） スイッチ付最小ストローク（mm）
φ32
50、75、100、
125、150
150
5
10
φ40
シリンダ質量
チューブ
内径（mm）
ストローク＝0mm
当りの製品質量
ストローク＝100mm
当りの加算質量
スイッチ1個
当りの質量
スイッチレール+バンド質量
（スイッチ1個当り）
取付金具の質量
（タイロッド取付）
ストローク0mm時の
取付用タイロッド質量
取付用タイロッドの
S=10mm当りの加算質量
φ32
0.45
0.15
次ページのスイッチ
仕様に記載の質量を
ご参照ください。
0.009
0.021
0.019
0.003
φ40
0.53
0.17
（単位：㎏）
（例）CAC-N40-50-TOH-Rの製品質量
● ストローク0mm時の製品質量 ………0.53kg
● ストローク50mm時の加算質量 …………0.17× =0.085kg
● TOHスイッチ1個の質量 ………0.018kg
● スイッチレール+バンド1個の質量 ………0.009kg
● 製品質量 ………0.53+0.085+0.018+0.009=0.642kg
50 100CAC-N32/N40
Series
仕様
スイッチ仕様
項 目
無接点2線式
無接点3線式
有接点2線式
T1H・T1V T2H・T2V・
T2JH・T2JV
T2YH・
T2YV
T3H・
T3V
T3PH・
T3PV
（受注生産）
T3YH・
T3YV TOH・TOV T5H・T5V
T8H・T8V
用途
コントローラ、リレー、
プログラマブル
小形電磁弁用
プログラマブル
コントローラ専用
コントローラ、リレー用
プログラマブル
コントローラ、リレー用
プログラマブル
プログラマブルコントローラ、
リレー、IC回路（表示灯なし）、
直列接続用
プログラマブル
コントローラ、リレー用
出力方式
－
NPN出力
PNP出力
NPN出力
－
電源電圧
－
DC10～ 28V
－
負荷電圧
AC85～ 265V
DC10～ 30V
DC30V以下
DC12/24V AC110V DC5/12/24V
AC110V
DC12/24V
AC110V
AC220V
負荷電流
5～ 100ｍA
5～ 20ｍA（注1）
100ｍA以下
50ｍA以下
5～ 50ｍA 7～ 20mA
50ｍA以下
20ｍA以下 5～ 50ｍA 7～ 20mA 7～ 10ｍA
表示灯
（ON時点灯）
LED
（ON時点灯）
LED
赤色/緑色
LED
（ON時点灯）
LED
（ON時点灯）
黄色
LED
（ON時点灯）
赤色/緑色
LED
（ON時点灯）
LED
（ON時点灯）
表示灯なし
LED
（ON時点灯）
漏れ電流
AC100Vにて1ｍA以下
AC200Vにて2ｍA以下
1ｍA以下
10μA以下
0mA
質量
g
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1色／2色表示式
注1： 上記の負荷電流の最大値：20mAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。
（60℃のとき5～10mAとなります。）
注2：T0／T5スイッチはAC220Vも使用可能です。使用条件はお問合せください。
項 目
無接点2線式
T2YD
用途
プログラマブルコントローラ専用
表示灯
赤色/緑色LED（ON時点灯）
負荷電圧
DC24V±10％
負荷電流
5～20mA
内部降下電圧
6V以下
漏れ電流
1.0mA以下
出力ディレー時間（注1）
（ONディレー、OFFディレー）
30～60mS
リード線
（注2、3）
耐油性ビニールキャブタイヤコード
φ6、0.5mm
2×2芯（標準1m）
絶縁抵抗
DC500Vメガーにて100MΩ以上
耐電圧
AC1000V1分間印加にて異常なきこと
耐衝撃
980m/s
2周囲温度
－10～＋60℃
保護構造
JIS C0920（防浸形）、IEC規格IP67、耐油
質量
g
1m：61 3m：166 5m：272
交流磁界用
注 1．磁気センサがピストン磁石を検出し、スイッチ出力が出るまでの時間を示します。
注 2．リード線長はオプションとして 3m、5m を用意しております。
注 3．リード線材質はオプションとして難燃性タイプも用意しております。
注 4．交流磁界用スイッチ（T2YD）は、直流磁界環境下では使用できません。
（単位：N）
理論推力表
チューブ内径
(mm)
作動方向
使用圧力 MPa
0.15
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
φ32
Push 1.21×10
21.61×10
22.41×10
23.22×10
24.02×10
24.83×10
25.63×10
26.43×10
27.24×10
28.04×10
2Pull 1.04×10
21.38×10
22.07×10
22.76×10
23.46×10
24.15×10
24.84×10
25.53×10
26.22×10
26.91×10
2φ40
Push 1.88×10
22.51×10
23.77×10
25.03×10
26.28×10
27.54×10
28.80×10
2―
―
―
Pull 1.65×10
22.21×10
23.31×10
24.41×10
25.51×10
26.62×10
27.72×10
2―
―
―
CAC-N32/N40
Series
〈形番表示例〉
CAC-N40-50-T0H-R-Y
機種名：軽量クランプシリンダ
イ
チューブ内径
：φ40mm
ロ
配管ねじ種類
：Rcねじ
ハ
ストローク
：50mm
ニ
スイッチ形番
：有接点スイッチTOH、リード線長さ1m
ホ
スイッチ数
：ロッド側1個付
ヘ
スイッチ取付位置及び取付方式 ：バンド取付
ト
付属品
：二山ナックル
スイッチなし（スイッチ用磁石内蔵）
スイッチ付（スイッチ用磁石内蔵）
記号
内 容
イ
チューブ内径(mm)
N32
φ32
N40
φ40
ロ
配管ねじ種類
無記号 Rcねじ
N
NPTねじ（受注生産品）
G
Gねじ（受注生産品）
ハ
ストローク(mm)
50、75、100、125、150
ニ
スイッチ形番
リード線
ストレートタイプ
L字タイプ
リード線
接
点
電圧
表 示
リード
線
AC DC
TOH※
T0V※
有
接
点
● ●
1色表示式
2線
T5H※
T5V※
● ●
表示灯なし
T8H※
T8V※
● ●
1色表示式
T1H※
T1V※
無
接
点
●
1色表示式
2線
T2H※
T2V※
●
T3H※
T3V※
●
3線
T3PH※
T3PV※
●
1色表示式（受注生産） 3線
T2YH※
T2YV※
●
2色表示式
2線
T3YH※
T3YV※
●
3線
T2YD※
－
●
2色表示式
交流磁界用
2線
T2YDT※
－
●
T2JH※
T2JV※
●
1色表示式オフディレータイプ 2線
ホ
スイッチ数
R
ロッド側1個付
H
ヘッド側1個付
D
2個付
ヘ
スイッチ取付位置及び取付方式
A
タイロッド取付
注2
C
無記号 バンド取付 注3
※リード線長さ(m)
無記号 1（標準）
3
3（オプション）
5
5（オプション）
ト
付属品
無記号 付属品（ナックル）なし
Y
二山ナックル
ロ
配管ねじ種類
イ
チューブ内径
ハ
ストローク
ニ
スイッチ形番
※は、リード線長さを表わします。
ホ
スイッチ数
ヘ
スイッチ取付位置
及び取付方式
ト
付属品
注1
形番選定にあたっての注意事項
注 1 : Y はピン、割ピン、平座金が添付されます。
注 2 : スイッチ形番を指定しない場合はタイロッドのみ
取り付けます。
注 3 : スイッチ取付位置及び取付方式が無記号のシリン
ダにタイロッドの後付けはできません。
50
Y
N40
CAC
50
T0H
R
Y
N40
CAC
形番表示方法
C
A
ストローク
（前頁
ハ
項）
CAC-N32/N40
Series
形番表示方法
スイッチ単品形番表示方法
〈スイッチ取付方式：バンド方式〉
Ａ）スイッチ本体＋取付金具一式
Ｂ）スイッチ本体のみ
スイッチ形番
（前頁
ニ
項）
チューブ内径
（前頁
イ
項）
（前頁
スイッチ形番
ニ
項）
C）取付金具一式
チューブ内径
（前頁
イ
項）
40
T0H
CMK2
SW
T0H
T 32
CMK2
〈スイッチ取付方式：タイロッド方式〉
Ａ）スイッチ本体＋取付金具一式
Ｂ）スイッチ本体のみ
スイッチ形番
（前頁
ニ
項）
ストローク
（前頁
ハ
項）
（前頁
スイッチ形番
ニ
項）
C）取付金具キット
50
T0H
CAC-N
SW
T0H
T
CAC-N
D）取付用タイロッドキット
ROD
TIE
CAC-N
KIT 50
CAC-N32/N40
Series
内部構造および部品リスト
品番
部品名称
材質
備考
品番
部品名称
材質
備考
1
スクレーパ
ニトリルゴム
12
ウエアリング
ポリアセタール樹脂
2
フロントクレビス
アルミニウム合金ダイカスト アルマイト
13
ピストンＢ
アルミニウム合金
3
ブシュ
銅合金
14
金属スクレーパ
銅
4
六角穴付ボルト
合金鋼
15
クレビス用ブシュ
ドライベアリング
5
ロッドパッキン
ニトリルゴム
16
平座金
鋼
クロメート
6
ロッドカバー
アルミニウム合金
17
六角ナット
鋼
クロメート
7
チューブ
ステンレス鋼
18
ヘッドカバー
アルミニウム合金
8
クッションゴム
ウレタンゴム
19
ピン
鋼
クロメート
9
ピストンＡ
アルミニウム合金
20
平座金
鋼
クロメート
10
ピストンパッキン
ニトリルゴム
21
割りピン
鋼
クロメート
11
磁石
プラスチック
注：シリンダ部はカシメ形のため、分解できません。
分解不可
4
1
2
3
5
6
7
8
9
10
11
12
13
21
20
19
14
15
16
17
18
CAC-N32/N40
Series
外形寸法図
外形寸法図
記号
E
L
LL
X
P1
P2
Pθ
RD
HD
チューブ内径
φ32
36
95.5
107.5
162.5
25
29
15°
8.5
7.5
φ40
45
99.5
111.5
166.5
29
33
12°
10.5
9.5
記号
（Q)
（P)
RD
HD
チューブ内径
φ32
（38）
（29）
8.5
7.5
φ40
（42）
（29）
10.5
9.5
ナックルなし
二山ナックル付（Y)
スイッチ取付方式：タイロッド方式
スイッチ取付方式：バンド方式
12
27
13
7.5
6
3
2面幅10
φ8.5
M10×1.25
(P2)
26
46
(P1)
38
(Pθ)
25
+0.2 012
+0.2 012
26
φ50
40
-0.013 -0.03510 （ピン径）
2-C4
24
12
48
36
16
55
26
-0.013 -0.035φ12
10 （ピン径）
LL+ストローク
L+ストローク
X+ストローク
11
18
RD
2-Rc1/8
30.5
24.5
16.5
19
HD
16
φE
8
30.5
（Q）
RD 30.5
30.5 HD
（P）
A
A部詳細
JIS 記号
軽量落下防止付クランプシリンダ
UCAC-N32/N40
Series
● チューブ内径： φ32、φ40
仕様
項 目
UCAC-N32
UCAC-N40
チューブ内径
mm
φ32
φ40
作動方式
複動形
最高使用圧力
MPa
1.0
0.7
最低使用圧力
MPa
0.25
耐圧力
MPa
1.6
1.05
周囲温度
℃
-10～60（但し、凍結なきこと）
接続口径
Rc1/8
使用ピストン速度
mm/s
50～500
50～400
クッション
ゴムクッション
給油
不要（給油時はタービン油ISO VS32を使用）
取付形式
二山クレビス
落下防止機構
前進方向ロックまたは後退方向ロック
ロック力
N
631
許容吸収エネルギー
J
PUSH
0.424
PULL
0.424
0.639
ストローク
チューブ内径（mm）
標準ストローク（mm） 最大ストローク（mm） 最小ストローク（mm） スイッチ付最小ストローク（mm）
φ32
50、75、100、
125、150
150
5
10
φ40
スイッチ仕様
項 目
無接点2線式
無接点3線式
有接点2線式
無接点2線式
T1H・T1V T2H・T2V T2YH・T2YV T3H・T3V T3PH・T3PV
（受注生産） T3YH・T3YV TOH・TOV T5H・T5V
T8H・T8V
T2YD
用途
コントローラ、リレー、
プログラマブル
小形電磁弁用
プログラマブル
コントローラ専用
プログラマブル
コントローラ、リレー用
プログラマブル
コントローラ、リレー用
プログラマブルコントローラ、
リレー、IC回路（表示灯なし）、
直列接続用
プログラマブル
コントローラ、リレー用
プログラマブル
コントローラ専用
出力方式
－
NPN出力
PNP出力
NPN出力
－
電源電圧
－
DC10～28V
－
負荷電圧
AC85～265V
DC10～30V
DC30V以下
DC12/24V AC110V DC5/12/24V AC110V DC12/24V AC110V AC220V DC24V±10%
負荷電流
5～100ｍA
5～20ｍA（注1）
100ｍA以下
50ｍA以下
5～50ｍA 7～20mA 50ｍA以下 20ｍA以下 5～50ｍA 7～20mA 7～10ｍA 5～20ｍA
表示灯
（ON時点灯）
LED
（ON時点灯）
LED
赤色/緑色
LED
（ON時点灯）
LED
（ON時点灯）
黄色
LED
（ON時点灯）
赤色/緑色
LED
（ON時点灯）
LED
（ON時点灯）
表示灯なし
（ON時点灯）
LED
赤色/緑色
LED
（ON時点灯）
漏れ電流
AC100Vにて1ｍA以下
AC200Vにて2ｍA以下
1ｍA以下
10μA以下
0mA
1mA以下
質量 g
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1m：18
3m：49
5m：80
1m：33
3m：87
5m：142
1m：61
3m：166
5m：272
1色／2色表示式／交流磁界用
注1：上記の負荷電流の最大値：20mAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。
（60℃のとき5～10mAとなります。）
注2：交流磁界用スイッチ（T2YD）は、直流磁界環境下では使用できません。
注3：T0／T5スイッチはAC220Vも使用可能です。使用条件はお問合せください。
UCAC-N32/N40
Series
仕様
シリンダ質量
チューブ内径
（mm）
ストローク＝0mm
当りの製品質量
ストローク＝100mm
当りの加算質量
スイッチ1個
当りの質量
スイッチレール+
バンド質量
（スイッチ1個当り）
取付金具の質量
（タイロッド取付）
取付用タイロッド質量
ストローク0mm時の
S=10mm当りの加算質量
取付用タイロッドの
φ32
前進方向ロック：F
0.71
0.15
前ページの
スイッチ仕様に
記載の質量を
ご参照ください。
0.009
0.024
0.019
0.003
後退方向ロック：B
0.65
φ40
前進方向ロック：F
0.78
0.17
後退方向ロック：B
0.72
（単位：kg）
（例）UCAC-N32-50-B-TOH-Dの製品質量
● ストローク0mm時の製品質量（後退方向ロック：B） …… 0.65kg
● ストローク50mmの加算質量 ……… 0.15× =0.075kg
● TOHスイッチ2個の質量 ……… 0.018×2=0.036kg
● スイッチレール+バンド2個の質量 ……… 0.009×2=0.018kg
● 製品質量 ……… 0.65+0.075+0.036+0.018=0.779kg
50 100（単位：N）
理論推力表
チューブ内径
(mm)
作動方向
使用圧力 MPa
0.15
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
φ32
Push 1.21×10
21.61×10
22.41×10
23.22×10
24.02×10
24.83×10
25.63×10
26.43×10
27.24×10
28.04×10
2Pull 1.04×10
21.38×10
22.07×10
22.76×10
23.46×10
24.15×10
24.84×10
25.53×10
26.22×10
26.91×10
2φ40
Push 1.88×10
22.51×10
23.77×10
25.03×10
26.28×10
27.54×10
28.80×10
2―
―
―
Pull 1.65×10
22.21×10
23.31×10
24.41×10
25.51×10
26.62×10
27.72×10
2―
―
―
UCAC-N32/N40
Series
形番表示方法
〈形番表示例〉
UCAC-N32-50-B-T0H-D-Y
機種名：軽量落下防止付クランプシリンダ 複動形
イチューブ内径
：φ32mm
ロストローク
：50mm
ハ
ロック方向
：後退方向ロック
ニスイッチ形番
：有接点スイッチTOH、リード線長さ1m
ホ
スイッチ数
：2個付
ヘスイッチ取付位置及び取付方式 ：バンド取付
ト
付属品
：二山ナックル
スイッチなし（スイッチ用磁石内蔵）
スイッチ付（スイッチ用磁石内蔵）
記号
内 容
イ
チューブ内径(mm)
N32
φ32
N40
φ40
ロ
ストローク(mm)
50
50
75
75
100
100
125
125
150
150
ニ
スイッチ形番
リード線
ストレートタイプ
リード線
L字タイプ
接
点
電圧
表 示
リード
線
AC DC
TOH※
T0V※
有
接
点
● ●
1色表示式
2線
T5H※
T5V※
● ●
表示灯なし
T8H※
T8V※
● ●
1色表示式
T1H※
T1V※
無
接
点
●
1色表示式
2線
T2H※
T2V※
●
T3H※
T3V※
●
3線
T3PH※
T3PV※
●
1色表示式（受注生産） 3線
T2YH※
T2YV※
●
2色表示式
2線
T3YH※
T3YV※
●
3線
T2YD※
－
●
2色表示式
交流磁界用
2線
T2YDT※
－
●
T2JH※
T2JV※
●
1色表示式オフディレータイプ 2線
ホ
スイッチ数
R
ロッド側1個付
H
ヘッド側1個付
D
2個付
※リード線長さ(m)
無記号 1（標準）
3
3（オプション）
5
5（オプション）
ト
付属品
無記号 付属品（ナックル）なし
Y
二山ナックル（ピン、割ピン、平座金添付）
ロ
ストローク
イ
チューブ内径
ハ
ロック方向
ニ
スイッチ形番
※は、リード線長さを表わします。
ホ
スイッチ数
ト
付属品
注1
形番選定にあたっての注意事項
注1 : Yにはピン、割ピン、平座金が添付されます。
注2 : スイッチ形番を指定しない場合はタイロッドのみ
取り付けます。
注3 : スイッチ取付位置及び取付方式が無記号のシリン
ダにタイロッドの後付けはできません。
ハ
ロック方向
F
前進方向ロック
B
後退方向ロック
50
B
Y
N32
UCAC
50
B
T0H
D
Y
N32
UCAC
ヘ
スイッチ取付位置及び取付方式
A
タイロッド取付
注2
C
無記号 バンド取付 注3
ヘ
スイッチ取付位置
及び取付方式
C
A
UCAC-N32/N40
Series
形番表示方法
ストローク
（前頁
ロ
項）
スイッチ単品形番表示方法
〈スイッチ取付方式：バンド方式〉
Ａ）スイッチ本体＋取付金具一式
Ｂ）スイッチ本体のみ
スイッチ形番
（前頁
ニ
項）
チューブ内径
（前頁
イ
項）
（前頁
スイッチ形番
ニ
項）
C）取付金具一式
チューブ内径
（前頁
イ
項）
40
T0H
CMK2
SW
T0H
T 32
CMK2
〈スイッチ取付方式：タイロッド方式〉
Ａ）スイッチ本体＋取付金具一式
Ｂ）スイッチ本体のみ
スイッチ形番
（前頁
ニ
項）
ストローク
（前頁
ロ
項）
（前頁
スイッチ形番
ニ
項）
C）取付金具キット
50
T0H
CAC-N
SW
T0H
T
CAC-N
D）取付用タイロッドキット
ROD
TIE
CAC-N
KIT
50
UCAC-N32/N40
Series
内部構造および部品リスト
品番
部品名称
材質
備考
品番
部品名称
材質
備考
1
スクレーパ
ニトリルゴム
10
ロックロッドパッキン ニトリルゴム
2
ロッドカバー
アルミニウム合金ダイカスト アルマイト
11
中間カバー
アルミニウム合金
アルマイト
3
メタル
銅系
12
十字穴付なべ小ねじ
炭素鋼
クロメート
4
六角穴付ボルト
合金鋼
13
クレビス用ブシュ
ドライベアリング
5
ばね
鋼
黒染
14
メタル
銅合金
6
ロック板
鋳鉄
15
金属スクレーパ
銅合金
7
防塵カバー
ステンレス鋼
16
ガスケット
ニトリルゴム
8
解除ピストン
アルミニウム合金
アルマイト
17
バイパスチューブ
9
ロックピストンパッキン ニトリルゴム
18
ワンタッチ継手
後退方向ロック付（UCAC-N32/N40-B）
前進方向ロック付（UCAC-N32/N40-F）
※シリンダ部は、CAC-N32/N40と同じです。6ページをご参照ください。
注： シリンダ部はカシメ形のため分解できません。
また、保持力の低下につながりますので、ロック部は分解しないでください。
分解不可
15
13
14
16
11
10
9
8
7
6
5
3
2
1
4
12
φ50
4
12
17
11
10
6
8
7
9
5
18
3
2
1
15
13
14
φ50
UCAC-N32/N40
Series
外形寸法図
外形寸法図
記号
C
E
L
LL
X
P1
P2
Pθ
RD
HD
チューブ内径
φ32
44
36
124
136
191
25
29
15°
8.5
7.5
φ40
49
45
128
140
195
29
33
12°
10.5
9.5
ナックルなし
二山ナックル付（Y)
スイッチ取付方式：バンド方式
• 前進方向ロック付（UCAC-N32/N40-F）
• 後退方向ロック付（UCAC-N32/N40-B）
7.5
3
6
13
27
M10×1.25
2面巾10
φ8.5
12
φ50
(Pθ)
+0.2 012
26
38
(C)
40
+0.2 012
(P2)
(P1)
26
46
2-C4
24
-0.013 -0.03510 （ピン径）
55
16
12
φ12
-0.013 -0.03510 （ピン径）
36
26
48
L+ストローク
X+ストローク
Rc1/8
(PUSH側)
19
48
8
16
RD
30.5
30.5
Rc1/8
(PULL側)
LL+ストローク
φE
HD
8
16
φ50
(Pθ)
+0.2 012
26
26
40
+0.2 012
38
(P2)
(P1)
26
46
-0.013 -0.03510 （ピン径）
2-C4
24
φ12
36
16
12
48
26
48
19
55
10 （ピン径）
L+ストローク
X+ストローク
-0.013 -0.0358
16
Rc1/8
(PULL側)
LL+ストローク
HD
RD
8
30.5
30.5
16
φE
Rc1/8
(PUSH側)
外形寸法図
スイッチ取付方式：タイロッド方式
UCAC-N32/N40
Series
記号
（D)
（P)
RD
HD
チューブ内径
φ32
（38）
（29）
8.5
7.5
φ40
（43）
（30）
10.5
9.5
（D）
RD
30.5
30.5 HD
（P）
A
A部詳細
CAC-N32/N40・UCAC-N32/N40
Series
付属品外形寸法図
付属品外形寸法図
二山ナックル（Y)
クレビスピン
形番
適用クランプ
質量（kg）
CAC-N-Y
CAC-N、UCAC-N
0.15
形番
適用クランプ
質量（kg）
CAC-N-P
CAC-N、UCAC-N
0.02
※ピン、割りピン、スプリングピン、平座金は添付します。
※割りピン、平座金は添付します。
材質： 鋼
亜鉛クロメート処理
材質： 鋼
亜鉛クロメート処理
φ10
H102-C4
7
15
16
36
48
φ12
H9φ2.5（M10へ片側貫通）
M10×1.25
24
+0.2 012
26
2-C1.5
2-φ2.6
33
40
-0.013 -0.035φ10
注意
個別注意事項：軽量落下防止付クランプシリンダ UCAC-N32/N40
空気圧機器
本製品を安全にご使用いただくために
ご使用前にシリンダ一般、シリンダスイッチについては「空圧シリンダ総合Ⅱ（カタログ
No.CB-030S）」に記載の使用上の注意事項を必ずお読みください。
設計・選定時
■
基本回路図
速度をそれぞれ制御される場合はスピードコントローラの
設置が必要になります。
非常停止、緊急停止させると、前進方向ロックタイプでは
後退し続け、後退方向ロックタイプでは前進し続けて原点
位置へ戻ります。
（残圧が無くなればその位置で停止します）
●
後退方向ロック B タイプ
●
前進方向ロック F タイプ
取付・据付・調整時
■
ピストンロッド摺動部に傷や打こんをつけないよ
うにご注意ください。
パッキン類の損傷をまねき、エアー漏れ原因になります。
■
ロック機構に圧力が加わった状態でシリンダを保持
させるとロックが解除されている場合があります。
３位置クローズドセンタおよび３位置 P･A･B 接続の電磁弁
は使用しないでください。
■
ロック中に背圧がかかる とロックが外れる場合が
ありますので、電磁弁は単体またはマニホールド
の個別排気形をご使用ください。
■
ロックの応答遅れの原因になりますので、バイパ
スチューブを外して使用しないでください。
■
構造上、ロックによる停止時に 1mm 程度のガタ
が発生する可能性があります。
■
設備メンテナンスの際は、安全の為、負荷が自重
で落下しないような処置を別途配慮ください。
ロック力が低下し危険ですので、ロック作動時に
はロッドに回転力 ( トルク ) を加えないでください。
また、ロッドが回転しない機構でご使用ください。
■
必ずポート B に圧力を供給し、ロック機構に負荷
がかからないようにしてからロックを解除してく
ださい。
ポート A･B 共に排気し、ピストンをロックしている状態で
ポート A に圧力を供給すると、ロックが解除しない場合や、
ロックが解除してもピストンロッドが飛び出す場合があり、
大変危険です。
警告
使用・メンテナンス時
■
取付時には接続配管を十分にフラッシングをして
シリンダ内部にゴミや切粉の入らないようにして
ください。
注意
後退ロックタイプ
前進ロックタイプ
（バイパスチューブ）M
ポートA
ポートB
M
ポートA
ポートB
UCAC-N32/N40
Series
個別注意事項
■
手動解除方法
1. 防塵カバー A を外す。
2. ロ ッ ク メ タ ル の ね じ 穴 M4 に 六 角 穴 付 ボ ル ト
（長さ 40 以上推奨）を最後までねじ込む。
3. 矢印方向に六角穴付ボルトを倒すと、ロッドがフリーに
なります。
■
スイッチの位置を円周方向に移動させる場合
●
バンド固定ねじをゆるめ、円周方向にスイッチレールを
移動させ、所定の位置で締付けてください。
締付トルクは 0.6 〜 0.8N･m です。
■
バンドの位置を移動させる場合
●
バンド固定ねじをゆるめ、シリンダチューブに沿ってス
イッチレールおよびバンドを移動させ、所定の位置で締
付けてください。
締付トルクは 0.6 〜 0.8N･m です。
■
スイッチの位置をストローク方向に移動させる場合
●
1 色表示スイッチは出荷時の取り付け位置から ±3mm
程度の微調整ができます。調整範囲が ±3mm を超える
場合、および 2 色表示スイッチの位置を微調整する場合
はバンドの位置を移動させてください。
●
スイッチの取付ねじをゆるめ、レールに沿ってスイッチ
を移動させ、所定の位置で締付けてください。
T2,T3,T0,T5 の場合、スイッチ固定ねじの締付けには
握 り 径 5 〜 6mm、 先 端 形 状 幅 2.4mm 以 下、 厚 み
0.3mm 以下のマイナスドライバ（時計用ドライバ、精
密ドライバなど）を用いて、締付トルク 0.1 〜 0.2N･m
で締付けてください。
T1,T※C,T2J,T2Y,T3Y,T8の場合は締付トルク0.5〜
0.7N･mで締付けてください。
●
スイッチレールには、レール端面から 4mm のところに
マーキングがあります。スイッチを交換する際の取付位
置の目安にしてください。
なお、スイッチレールのマーキングは、工場出荷時のス
イッチ最高感度位置に設定してあります。
スイッチの種類が変更になる場合や、バンドを移動させ
た場合は最高感度位置が変わりますのでその都度、位置
を調整してください。
1.共通（T形スイッチ付）
注意
■
危険ですので、絶対に分解は行わないでください。
①微調整
すりわり付六角ボルトをゆるめ、スイッチ本体のみを移動
さ せ て、 所 定 の 位 置 で 締 め 付 け て く だ さ い。 締 め 付 け
トルクは0.5〜0.7N･mです。
②粗調整
すりわり付六角ボルト及び止めねじを全てゆるめ取付金具
ごと所定の位置まで移動させた後すりわり付六角ボルトを
締め付けてください。締め付けトルクは0.5〜0.7N･mです。
そして、止めねじを締め付けてください。締め付けトルク
は1.7〜2.0N･mです。
移動方法
（1）すりわり付六角ボルトにばね座金、平座金を通しておき
ホルダーをセットします。
（2）取付金具をシリンダのタイロッドにはめ込み、六角穴付
ボルトを締め付けます。締付けトルクは0.5〜0.7N･mです。
（3）最後に六角穴付止めねじを締め付けてください。締付け
トルクは1.7〜2.0N･mです。
取付方法
■
タイロッド取付（A・C）時のスイッチ取付および
移動方法
六角穴付止めねじ
取付金具
ホルダ－
スイッチ本体
平座金
ばね座金
すりわり付六角ボルト
TOH CKD防塵カバー
防塵カバー
Fタイプ
Bタイプ
シリンダチューブ
バンド
スイッチレール
スイッチ
バンド固定ねじ
