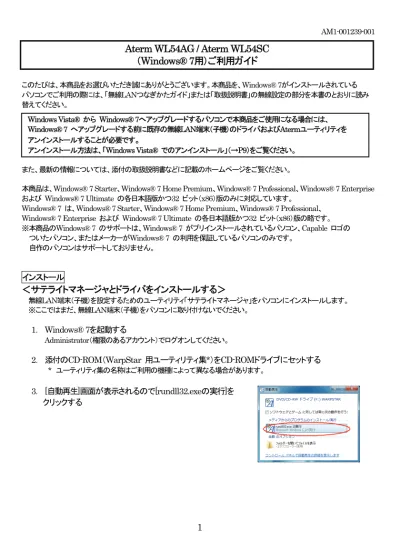

AM1-001239-001
このたびは、本商品をお選びいただき誠にありがとうございます。本商品を、Windows® 7がインストールされている パソコンでご利用の際には、「無線LANつなぎかたガイド」または「取扱説明書」の無線設定の部分を本書のとおりに読み 替えてください。
また、最新の情報については、添付の取扱説明書などに記載のホームページをご覧ください。
本商品は、Windows® 7 Starter、Windows® 7 Home Premium、Windows® 7 Professional、Windows® 7 Enterprise および Windows® 7 Ultimate の各日本語版かつ32 ビット(x86)版のみに対応しています。
Windows® 7 は、Windows® 7 Starter、Windows® 7 Home Premium、Windows® 7 Professional、 Windows® 7 Enterprise および Windows® 7 Ultimate の各日本語版かつ32 ビット(x86)版の略です。 ※本商品のWindows® 7 のサポートは、Windows® 7 がプリインストールされているパソコン、Capable ロゴの
ついたパソコン、またはメーカーがWindows® 7 の利用を保証しているパソコンのみです。 自作のパソコンはサポートしておりません。
インストール
<サテライトマネージャとドライバをインストールする>
無線LAN端末(子機)を設定するためのユーティリティ「サテライトマネージャ」をパソコンにインストールします。 ※ここではまだ、無線LAN端末(子機)をパソコンに取り付けないでください。1. Windows® 7を起動する
Administrator(権限のあるアカウント)でログオンしてください。2. 添付のCD-ROM(WarpStar 用ユーティリティ集*)をCD-ROMドライブにセットする
* ユーティリティ集の名称はご利用の機種によって異なる場合があります。3. [自動再生]画面が表示されるので[rundll32.exeの実行]を
クリックする
Aterm WL54AG / Aterm WL54SC
(Windows® 7用)ご利用ガイド
Windows Vista® から Windows® 7へアップグレードするパソコンで本商品をご使用になる場合には、 Windows® 7 へアップグレードする前に既存の無線LAN端末(子機)のドライバおよびAtermユーティリティを アンインストールすることが必要です
。
4. [Windows® 7をお使いの方はこちらをクリックしてくださ
い。]をクリックする
5.[wr_7_setup]をダブルクリックする
6. ユーザアカウント制御画面が表示されたら、[はい]をクリックする
※画面が表示されず、タスクバーに点滅表示される場合があります。点滅をクリックして画面を開いてくだ さい。7. [Aterm WARPSTARユーティリティ]画面で[次へ]をクリッ
クする
8. [次へ]をクリックする
9. 画面の同意書を読み、同意できる場合は[次へ]をクリック
する
10. 表示されたインストール先へインストールする場合は[次へ]
をクリックする
インストール先を変更する場合は[参照]をクリックして変更してくだ さい。
11. 次の画面が表示された場合は、[はい]をクリックする
インストールが開始されます。12. 次の画面が表示された場合は、[はい]をクリックする
13. [READMEの表示]と[サテライトマネージャを常駐させる]
にチェックが入っていることを確認し、[完了]をクリックする
サテライトマネージャがインストールされました。14. README をよく読み、[README]画面を閉じる
15. タスクバーにサテライトマネージャが起動し、未インス
トール状態のドライバが自動的にインストールされる
16. 通知領域(タスクトレイ)に「Aterm子機をカードスロットまたはUSBポートに装着してください」と
バルーンが表示されるので、無線LAN端末(子機)をパソコンに取り付ける
インストール処理が完了したら、「らくらく無線スタート」で無線LANアクセスポイント(親機)との設定を 行ってください。「らくらく無線スタート」に対応していない無線LANアクセスポイント(親機)をご利用の場合は 無線LAN端末(子機)に添付の取扱説明書にしたがって、無線LAN端末(子機)の通信の設定を行ってくだ さい。設定は以上で終了です。
<ドライバを手動でインストールする>
無線LAN内蔵パソコンにAterm WARPSTARユーティリティをインストールする場合に、ユーティリティのインストールが 正しく完了しない場合があります。 その場合は、以下の手順にてドライバをインストールしてお使いください。1. Windows® 7を起動する
2. パソコンに無線LAN端末(子機)を取り付ける
※通知領域(タスクトレイ)上に「デバイスドライバーソフトウェアは正しくインストールできませんでした。」 というバルーンが表示される場合があります。3. [スタート]
(Windows® のロゴボタン)-[コントロールパネル]を
クリックする
4. [システムとセキュリティ]をクリックする
5. [システム]をクリックする
6. [デバイスマネージャー]をクリックする
7. [ほかのデバイス]よりドライバをインストールしたい装置を選
択し、ダブルクリックする
※画面は一例です。ご利用の装置によっ て異なる場合があります。8. [ドライバーの更新]をクリックする
9. [コンピューターを参照してドライバーソフトウェアを検索しま
す]をクリックする
10. 添付のCD-ROMをセットし、[参照]をクリックする
11. 参照先をCD-ROMドライブの[Drv]-[Win7]にし、[OK]をクリックする
12. [次へ]をクリックする
13. 「Windowsセキュリティ」画面で[このドライバーソフトウェア
をインストールします
]をクリックする
※「自動再生」画面が表示された場合は、 をクリックして画面 を閉じてください。14. ドライバーソフトウェアがインストールされる
※「自動再生」画面が表示された場合は、 をクリックして画面を閉じてください。15. [閉じる]をクリックする
※画面は一例です。ご利用の装置によっ て異なる場合があります。 「らくらく無線スタート」に対応した無線LANアクセスポイント(親機)との接続は「らくらく無線スタートEX」による 設定が可能です。お使いのパソコンに「らくらく無線スタートEX」がインストールされていない場合は、添付の CD-ROM よりインストールが可能です。設定は以上で終了です。
アンインストール
サテライトマネージャおよびドライバをアンインストールする場合は、以下の手順で行ってください。 ※アンインストールを行う前に、無線LAN端末(子機)をパソコンから取り外し、サテライトマネージャは終了させてください。1. [スタート]
(Windows® のロゴボタン)-[すべてのプログラム]
-[Aterm WARPSTARユーティリティ]-[ドライバと
ユーティリティの削除]をクリックする
2. ユーザアカウント制御画面が表示されたら、[はい]をクリックする
3. [はい]をクリックする
ユーティリティがアンインストールされます。4. [はい]をクリックする
ドライバがアンインストールされます。5. アンインストールが完了したら[OK]をクリックする
サテライトマネージャの使いかた
通知領域(タスクトレイ)にあるサテライトマネージャのアイコンを右クリックすると、ポップアップメニューが表示されます。 ポップアップメニューでは次のことができます。[プロパティ]:
通信モードの設定、暗号化の設定をすることができます。[状態]タブで無線
LANアクセスポイント(親機)との
接続状態を詳細に確認することができます。
無線の接続状態が「普通」または「強い」になることを確認してください。「普通」または「強い」と表示されないと
きは、「普通」または「強い」と表示される位置までパソコンを移動してください。
[らくらく無線スタート]:
無線
LAN アクセスポイント(親機)とのネットワーク名(SSID)や暗号化設定を簡単に行うことができます。
[接続先切替]:
サテライトマネージャで設定した接続先(無線
LAN アクセスポイント(親機))を切り替えて使用できます。
[無線機能を無効化する/無線機能を有効化する]
(Windows® 7、Windows Vista®のみ):
[無線機能を無効化する]または[無線機能を有効化する]をクリックすると、無線機能を無効または有効に
切り替えることができます。
Windows® 7、Windows Vista®の項目です。
(Windows® XP/2000 Professional/Meの場合は、[プロパティ]-[詳細設定]にて設定することができ
ます。)
[タスクバーに常駐する]:
[タスクバーに常駐する]にチェックをつけるとパソコンを起動したときにタスクバーにサテライトマネージャが
表示されます。
[バージョン情報]:
サテライトマネージャのバージョンや無線LAN 端末(子機)のドライバのバージョンを確認することができま
す。
[終了]:
サテライトマネージャを終了します。
※「新5GHz書き換え」機能に関しては、添付の取扱説明書などに記載のホームページを
ごらんください。
W indows® 7の制限事項
●
Windows® 7版ユーティリティは、Windows® 7上でのみご使用いただけます。Windows Vista®上には
インストールできません。
●ドライバのインストールは、サテライトマネージャの初回起動時に、未インストール状態のすべての無線
LAN端末(子機)のドライバに対して自動的に行われます。
●ドライバのアンインストールは、ユーティリティのアンインストール時に自動的に行われます。ドライバ
のみのアンインストールは行えません。
●Windows® 7版ユーティリティには、Ethernetボックスマネージャは収録されていません。
●無線LANの設定の際、暗号化モードとして「WEP152bit」はご使用になれません。
●Windows® 7版ユーティリティは「親子同時設定」に対応しておりません。
●サテライトマネージャ画面の「詳細設定タブ」画面での設定は、画面上の[登録]ボタンを押すことで反映
されます。
●無線LAN端末(子機)を取り外した直後や、取り外した状態でサテライトマネージャを起動すると、サテ
ライトマネージャが「Aterm子機をカードスロットまたはUSBポートに装着してください
」
というバルーン
を出します。
●WPS機能はご利用になれません。
Windows Vista®
でのアンインストール
Windows® 7へアップグレードする前に既存の無線LAN 端末(子機)のドライバおよびAterm
ユーティリティをアンインストールする場合は下記の手順にしたがってください。
Windows Vista® での
ドライバのアンインストールは、ユーティリティのアンインストール時に自動的に行われ ます。ドライバのみのアンインストールは行えません<ドライバおよびユーティリティのアンインストール>
①[スタート](Windows® のロゴボタン)―[すべてのプログラム]-
[Aterm WARPSTARユーティリティ]―[ドライバとユーティリティの削除]を選択する。
②画面にしたがって、ドライバおよびユーティリティをアンインストールする。
※らくらく無線スタートEXがインストールされている場合は、 あわせてアンインストールを 行ってください。無線
LAN内蔵パソコンから接続する
WL54AGを接続した親機に、無線LAN内蔵パソコンから接続する場合のみお読みください。
無線LAN内蔵パソコンから本商品に無線接続する場合は、無線LAN内蔵パソコンの機種やOSによって設定方法は異なり ますので、無線LAN内蔵パソコンの取扱説明書を参照して設定してください。
※Windows® 7の32ビット(x86)版および64ビット(x64)版、Windows Vista® (Service Pack 1または2を含む)または Windows® XP(Service Pack2または3)の32ビット(x86)版のパソコンをご使用の場合は、らくらく無線スタートEXで設定 することもできます。 最新の情報については、別紙に記載のホームページをご覧ください。 ※2005年5月以降のNEC製の個人向けパソコン(LaVie)では、あらかじめらくらく無線スタートEXが収録されている場合が あります。その場合はパソコンの取扱説明書などを参照してインストールしたあと、らくらく無線スタートEXで設定してくだ さい。 ※IEEE802.11a(J52のみ)対応無線LAN内蔵パソコンでは使用する周波数帯/チャネルが異なるため、IEEE802.11aで の通信はご利用になれません。IEEE802.11g+b)での通信モード(2.4GHzモード)でご利用ください。 ご利用いただける暗号化モードは、WEP(64bit、128bit)、TKIP、AESです。
1. Windows® 7を起動する
2.通知領域(タスクトレイ)に表示されているワイヤレスネットワーク接続アイコンをクリックする
※[スタート](Windows® のロゴボタン)-[コントロールパネル]-[ネットワークとインターネット]- [ネットワークと共有センター]-[ネットワークに接続]をクリックする方法もあります。3. 接続する無線LAN アクセスポイント(親機)のネットワーク名
(SSID)にカーソルを合わせ、「セキュリティの種類」の表示を確
認する
・セキュリティが設定されている場合(「WEP」、「WPA-PSK」など) → <無線LAN アクセスポイント(親機)に暗号化が設定されている 場合>(→P11)へ ・「セキュリティの設定が無効」と表示されている場合 → <無線LAN アクセスポイント(親機)に暗号化が設定されていない 場合>(→P12)へ ※無線LAN アクセスポイント(親機)の工場出荷時のネットワーク名(SSID)は無線LAN アクセスポイント(親機)の 底面または側面に貼ってあるラベルに記載されています。 ただし、どちらにも記載がない場合は「WARPSTAR -XXXXXX」(XXXXXX は無線LAN アクセスポイント(親機) の側面に記載されているMACアドレスの下6桁)です。 ※接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)が表示されない場合は、[ネットワークと共 有センターを開く]-[新しい接続またはネットワークのセットアップ]をクリックして「手動で設定する場合」 (→P13)の手順2へ進みます。<無線LANアクセスポイント(親機)に暗号化が設定されている場合>
4. 接続する無線LANアクセスポイント(親機)のネットワーク名
(SSID)をクリックする
5. [接続]をクリックする
※接続に失敗した場合は、[閉じる]をクリックし、下記の手順で、一度 接続した際に保存されていたネットワーク設定を削除してください。 ①[ネットワークと共有センターを開く]-[ワイヤレスネットワークの 管理]をクリックする ②接続するネットワーク名(SSID) を選択して右クリックし、[ネット ワークの削除]をクリックする ③[はい]をクリックする ④[ワイヤレスネットワークの管理]の画面を閉じる上記の手順が 完了したら、手順2から接続し直してください。6. [セキュリティ キー]に暗号化キーを入力して、[OK]をクリック
する
※無線LAN アクセスポイント(親機)の工場出荷時のネットワーク名 (SSID)は無線LAN アクセスポイント(親機)の底面または側面に貼って あるラベルに記載されています。 ただし、どちらにも記載がない場合は「WARPSTAR -XXXXXX」 (XXXXXX は無線LAN アクセスポイント(親機)の側面に記載されてい るMAC アドレスの下6 桁)です。 なお、大文字(ABCDEF) と小文字(abcdef)は区別されます。 (大文字はシフトキーを押しながら入力します。) ※無線LANアクセスポイント(親機)の暗号化設定で、暗号化キー番号 の2~4番を使用している場合は、[キャンセル]をクリックして、「手動 で設定する場合」(→P13)へ進みます。<無線LAN アクセスポイント(親機)に暗号化が設定されていない場合>
4. 接続する無線LAN アクセスポイント(親機)のネットワーク名
(SSID)をクリックする
● 手動で設定する場合
1. 通知領域(タスクトレイ)に表示されているワイヤレスネットワーク接続アイコンをクリックし、[ネッ
トワークと共有センターを開く]-[新しい接続またはネットワークのセットアップ]をクリックする
※[スタート](Windows® のロゴボタン)-[コントロールパネル]-[ネットワークとインターネット]-[ネット ワークと共有センター]-[新しい接続またはネットワークのセットアップ]をクリックする方法もあります。2
.[ワイヤレスネットワークに手動で接続します]を選択し、[次へ]
をクリックする
3
.表示される画面に合わせて暗号化の設定を行う
※無線LAN アクセスポイント(親機)の工場出荷時のネットワーク名 (SSID)は無線LAN アクセスポイント(親機)の底面または側面に貼って あるラベルに記載されています。 ただし、どちらにも記載がない場合は「WARPSTAR -XXXXXX」 (XXXXXX は無線LAN アクセスポイント(親機)の側面に記載されてい るMACアドレスの下6桁)です。 <暗号化モードでTKIP またはAES を使用する場合> ①[ネットワーク名]で無線LAN アクセスポイント(親機)のネットワーク 名(SSID)を入力する ②[セキュリティの種類]で[WPA-パーソナル]を選択する ③[暗号化の種類]で[TKIP]または[AES]を選択する ④[セキュリティ キー]に無線LAN アクセスポイント(親機)の暗号化キーを入力する ※暗号化キーは半角で、8 ~ 63 桁の英数記号または、64 桁の16 進数で入力します。 なお、大文字(ABCDEF)と小文字(abcdef)は区別されます。 (大文字はシフトキーを押しながら入力します。) ※暗号化キーに使用できる文字は次の通りです。 【8~63 桁の場合】英数記号(0~9、a~z、A~Z、下記の記号) ※「\」(バックスラッシュ)はパソコンの設定によっては「¥」と表示されます。 【64 桁の場合】16 進数(0 ~ 9、a ~ f、A ~ F) ⑤[この接続を自動的に開始します]のチェックを外す ⑥無線LANアクセスポイント(親機)でESS-IDステルス機能(SSIDの隠蔽)を設定している場合は、[ネット ワークがブロードキャストを行っていない場合でも接続する]のチェックを入れる ⑦[次へ]をクリックする<暗号化モードでWEPを使用する場合> ①[ネットワーク名]で無線LANアクセスポイント(親機)のネットワーク名(SSID)を入力する ②[セキュリティの種類]で[WEP]を選択する ③[セキュリティ キー]に無線LANアクセスポイント(親機)の暗号化キーを入力する ASCII 文字/16 進数の区別は入力された文字列の長さを元に自動識別されます。 ・ASCII 文字の場合: 英数字5 文字: 無線LANアクセスポイント(親機)に64bitWEPを設定している場合 英数字13 文字: 無線LANアクセスポイント(親機)に128bitWEPを設定している場合 ・16進数の場合: 0~9・A~Fで10 文字: 無線LANアクセスポイント(親機)に64bitWEPを設定している場合 0~9・A~Fで26 文字: 無線LANアクセスポイント(親機)に128bitWEPを設定している場合 ④[この接続を自動的に開始します]のチェックを外す ⑤無線LANアクセスポイント(親機)でESS-IDステルス機能(SSID の隠蔽)を設定している場合は、 [ネットワークがブロードキャストを行っていない場合でも接続する]のチェックを入れる ⑥[次へ]をクリックする 4.
[接続の設定を変更します]をクリックする
上の画面が表示された場合は、[キャンセル]をクリックし、 下記の手順で、一度接続した際に保存されていた ネットワーク設定を削除してください。 ①[ネットワークと共有センターを開く]-[ワイヤレスネット ワークの管理]をクリックする ②接続するネットワーク名(SSID)をクリックして右クリック し、[ネットワークの削除]をクリックする ③「はい]をクリックする ④[ワイヤレスネットワークの管理]の画面を閉じる 上記の手順が完了したら、P13 の手順 1 から接続し直して ください。5.
