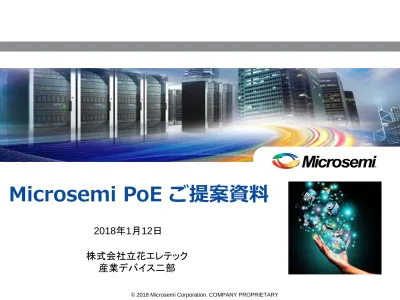

Microsemi PoE ご提案資料

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

Power Matters.

TM

Microsemi PoE ご提案資料

株式会社立花エレテック

産業デバイス二部

2018年1月12日

Microsemi社について



社名：Microsemi Corporation



本社：米国カリフォルニア州アーバイン



設立：

1960年（イスラエルのPowerDsine社は1995年に設立）

2007年1月にPowerDsine社をMicrosemiが買収



事業内容：

差別化された最先端の半導体ソリューション



パワー



信頼性



セキュリティ



パフォーマンス

高付加価値・高性能



2018年度売上：18.1億ドル（2,450億円）



日本法人：Microsemi Corporation Japan



所在地： 東京都港区高輪3-19-26

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

なぜ Microsemi PoE Solutions?



2007年にMicrosemi社にM&AされたPowerDsine社は

イスラエルで設立されたPoEテクノロジーのパイオニア企業です。



米国Cisco社とPoEの規格化に貢献しPoEの技術ではCisco社と

クロスライセンスを締結しており多くの特許を取得しています。



PoEの規格であるIEEE 802.3af, IEEE802.3at の標準化に貢献しています。

現在規格化が進められているIEEE802.3bt standardの主要メンバーです。



PoE市場のリーディングカンパニーで、全世界で、PoE のデバイス（半導体）と

PoE 製品（インジェクタ・スプリッタなど）を提供する唯一の企業です。



多くのネットワークメーカーにPoE ICの提供とPoE製品のOEM提供しており、

インジェクタの市場ではワールドワイドで80％以上のシェアを誇っています。

Key Contributor

• AXIS Comunication

• Bosch

• Panasonic

• Sony

• Aerohive

• Siklu

• Sonicwall

• Shoretel

• Cisco

• HP-Aruba

• Juniper

• Extreme Networks

• Alcatel-Lucent

• Fujitsu

• NEC

• Panasonic

• Contec

• Furunosystems

Cisco製品との関わり

• Microsemiは、2010年からシスコ互換のワ

イヤレスおよびIPテレフォニーのパート

ナーとしてシスコの開発者プログラムに参

加しています。

• Ciscoのラボでの厳密な相互運用テストを

実施し、正常に動作する製品を提供する

企業に与えられています。

• Ciscoの開発者プログラムへの参加を通じ

て、MicrosemiのPoEインジェクタ ソリュー

ションは、無線LANアプリケーションとIPテ

レフォニーを提供するための包括的なPoE

ソリューションを世界中の企業顧客に提供

しています。

• https://marketplace.cisco.com/catalog/profile/94996

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 5

PoE の利用シーン（現在と将来）

世界の最新トレンド：技術の波



スマートシティ



シームレスなブロードバンド接続



公共交通システムでの採用



LED照明



パブリック・セーフティ



混雑管理とモニタリング



交通監視と支援



医療技術



BYOD（Bring your own device)：

私的デバイスの利用



シームレスなブロードバンド接続



エンタープライズモビリティ：

スマホ、タブレットなどモバイルデバイスをビジネスで活用すること



キャンパス カバレッジ：大学での採用



スマートビルディング



エネルギーの効率化



相互運用管理



LED照明

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

Multiport (6/12/24)

Midspan Family

最適な提案：IoTへの電源供給

ワイヤレス

PTP /

PTMP/

バックホー

ル

屋内 /

屋外

Wi-Fi

マルチギガ

ビット

屋内/

屋外

IP 監視

遠隔会議

デジタル

シーリング（天

井）

キー アプリケーション

Outdoor

Midspans /

Switch

Multigigabit

Switch /

Midspans

Industrial

Midspans

Microsemi 独自のソリューション

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 12

Microsemi製品が選ばれる理由

PoEインジェクタのリーディングカンパニー



世界シェアNo1の実績



多くのネットワークベンダーに採用されている 高品質・

高信頼性



PoE最新技術製品を世界に先駆けリリース



豊富なラインナップ



15.4Wから95Wまでの供給電力をサポート



1ポートからマルチポート（24ポートまで）



ACとDC入力製品



屋内・屋外をサポート、更に屋外では4ポートスイッチもリリース



産業用モデル DC20～60V入力対応



10Gbpsまでサポート

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 13

Microsemi PoEシステムのバーティカルマーケット



バーティカル（垂直/特化）マ

ーケットに採用が増えてきて

います。

•

文教

•

運輸

•

石油/ ガス油田/発電所

•

ヘルスケア

•

リテール

•

通信キャリア

屋内 製品ポートフォリオ（製品群）

60 W ～ 95 W インジェクタ

マルチギガビット MUX and インジェクタ

30 W インジェクタ

15.4 W インジェクタ

屋外機器への供給（サージプロテクタ機能）付

メディアコンバータ

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 15

NEW

！

屋内 10Gbps PD-9001-10GR/AC



いち早く投入したMicrosemiだからこその

新製品



入力データレート:

10Gbps



出力: データ + PoE (30W)



CAT5e/CAT6a チャンネルサポート



10Gbpsテスト済み（2.5G対応）



EMC Class B 対応のローノイズ



AC 入力: 100-240V

※JPケーブルは125Vまで対応

更に

!!



2.5G対応の

"PD-9001-25GR

"



既設1Gbpsスイッチポートを２本束ねるマルチ

プレクサ

"PDS-EM-8100-25"

をリリース

NEW:

PD-9001-10GR/AC

PoE 10G インジェクタ

屋外 製品ポートフォリオ（製品群）

PD-9001GO-ET

PD-9501GO-ET

PD-9601GO

PD-OUT/SP11

サージプロテクタ

4ポートSwitch

PDS-104GO

30W

60W

95W

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY



_{5 x 10/100/1000Gbps}



_{4 PoE ポート（データ＆パワー）}



_{1SFP スロット（データ）}



ポートあたり60W供給



_{トータル 150Wまで対応}



_{AC入力：90～264V}

※注：ACケーブルによる

・ "-NA" :125V プラグ付

・ "-IN" :240V プラグなし



サージプロテクション



_{10KV：GR1089、IEC61643-21、ITU K.45}



_{屋外規格：UL 60950-22、IP66、-40℃～50℃}



_{信頼性：メタルケース、ファンレス、高MTBF}

屋外4+1ポートPoEスイッチ PDS-104GO/AC

Outdoor PoE Switch Award Winner

ISC West April 2016:

Best Network Support Solution

January 2018:

IoT Breakthrough Award

M2M Network Equipment Technology

Company of the Year by IoT Breakthrough

Awards

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 19

ＤＣ 製品ポートフォリオ（製品群）

60 Ｗインジェクタ

_{30 W インジェクタ}

屋 内

屋 外

30W

60W



1-Port 産業用PoEインジェクタ



30W/60W 出力対応



IEEE 802.3at 準拠



動作温度範囲：-40 ～ +75C



IP30 小型メタルケース



DINレール & 壁掛け金具 (含む)



LED 表示 – 2 入力電源 , PoE , Fault



広い入力電源 : DC20-60V, 端子接続



データ入力 / PoE 出力ポート : RJ45



極性（＋/マイナス）が逆入力サポート



入力異常アラームインジケータ



EMC/衝撃/振動/安全性 (UL508)

高耐久性 産業用PoEインジェクタ

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 21

アクセサリ

PoE テスタ

PoE エクステンダ

（延長装置）

サージプロテクタ

ポール取付金具

PoEスプリッタ

PoE 給電延長装置 （Extender）

• PoEのレンジを100m拡張できます。

• ローカルの電源は必要ありません。

• 給電延長装置をつかって、ＰｏＥ機器をカスケード接続することができます。

（供給側ＰｏＥ給電装置の電力による）

•

10/100/1000Mbps データ転送速度をサポートしています。

• 802.3at 標準の受電装置（60W 4ペア ミッドスパン）をサポートします。

• Extenderをカスケード接続することで最大400mまで延長することができます（要検証）

PoE Extender(延長）

[給電側] ［受電側］

PD-9501G（60W）→(802.3at)25.5wまで

PD-9001GR(30w)→（802.3af）12.95wまで

PD-3501G (15.4w)→802.3afクラス２(7w)

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 23

PoE スプリッター（Splitter)

• PoE非対応機種のレガシー機器でもPoE配線を可能にする分離器です。

対象メーカ

DC コネクタ

出力電圧

（DC)

対応規格

製品名

Axis, Canon, JVC, Cisco

5.5x2.5mm 及び

3.4x1.4mm

12/24V

802.3at

PD-AS-951/12-24

※対応機種・コネクタについてはご確認いただく必要があります

PD-OUT/SP11 サージプロテクター

• 10KV保護対応

• PoE 入力、PoE出力対応

• １Gbps入力・出力対応

• 屋外設置用メタルケース採用

• GDT/TVSソリューションがベース

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

サージプロテクタ 設置方法

マルチポートミッドスパン

（ラックマウント型） 商品群

PD 9500G / ACDC / M

ミッドスパン ファミリー

PD 9000G / ACDC / M

ミッドスパン ファミリー

IEEE 802.3af

データレート: 10/100/1000

15.4W / port

それぞれ6, 12, 24ポートモデル

IEEE 802.3at

データレート: 10/100/1000

30W / port

それぞれ6, 12, 24ポートモデル

Double IEEE 802.3at

データレート: 10/100/1000

60W / port

それぞれ6, 12ポートモデル

管理ツール

対応

PD 6500G/AC/M

ミッドスパン ファミリー

※Microsemi製品はミッドスパン製品のみでスイッチ機能を有したエンドスパン（PoEスイッチ）は

屋外4ポート製品を除き 製品化いたしておりません。

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 27

マルチポートミッドスパン 利用のメリット（１）

(1)

全ポート同一仕様：

PoEスイッチはポートにより供給電力が異なるケースが多い

⇒接続ミスにつながりやすい

(2)ミッドスパンとことなり、

供給総電力がポート総数より少ないケースがほとんど

。

→例：他社16port 30W で総供給電力 250W（装置全体）

本来 30W×16port=480Wが必要 それもスイッチ部分除く

⇒Microsemiは

フルポート給電（Fタイプ）をラインアップ

(3)

L3/L2スイッチとPoEスイッチメーカーが異なる場合、管理ツールが異なってしまう。

例えば、ネットワークカメラでA社製品とB社製品を使った場合、管理ツールは２種類となる。

米国・欧州の場合はC社のPoEスイッチが高額であることから、C社スイッチとMicrosemiPoE

ミッドスパンの構成が増えている。

(4)ネットワーク機器の

故障率アップは本体熱が問題

。

PoE機器を多く利用した場合、本体に熱が発生する。

スイッチの寿命に影響する。

→ミッドスパンは

電源を供給するのに特化している機器であり、故障率は低い

マルチポートミッドスパン 利用のメリット（２）

WAN

・・・

【従来】

ルータからスイッチまで１社で構築管

理の場合、PoE製品を追加したい時

【ミッドスパンを使えば】

(1)既設L2スイッチにミッドスパンを増設す

る形でPoE機器を接続可能

(2)L2スイッチのポート信号はそのまま機器と

通信されるため、PoE接続機器を管理する

ことが可能

(1)高価なPoE対応スイッチで構築し

なくてはならかった

(2)または、PoE対応機器の管理を

あきらめなくてはならなかった

スイッチメーカーの管理ツールで、

安価にPoE対応機器の増設が可能！！

管理

ツ

ール

を

利用

信号

は

そ

の

ま

ま

透過

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

マルチポート PoEミッドスパン接続イメージ

• スイッチとPoEミッドスパンは1：１の関係なので

全ポートをスイッチと接続することを推奨

• 電源を供給するためのPoE対応モニタの結線もスイッチに接続します。

（ユーザ様が抜き差しする可能性あるため）

ケース

使用機器

受電器

課題

効果

なぜPowerDsign？

AENA（マド

リット空港）

PD-6012/AC/M

PD-8012/AC/M

IPカメラ、アク

セスポイント

ちらばったアクセスポイント及

びIPカメラに電力を供給する

アクセスポイントの違う電源仕

様（20W,10Wなど）に対応しな

いといけない

費用を抑えるため既存のス

イッチを使用

少なくとも4500万円の電

源工事は費用削減したと

のこと

その他にもアクセスポイ

ントのカバレッジを調整

することが容易にできる

ハイパワー（20Wに対応できるのは

802.at) マルチポート

MANN+HUM

MEL

PD 6506

Midspans

PD 6512

Midspans

PD 6524

Midspan

アクセスポイ

ント

シスコのスイッチ

（2950,2960,3560)を使用する

必要があり、尚且つ電源のな

いアクセスポイントに電源を供

給する必要があった。

設置工事費を最大で

80％削減。アクセスポイ

ントごとに電源ユニットが

必要ないため、約50万ド

ルの削減。

工事によるダウンタイムが取れない

の

で現状シスコスイッチを使う必要が

あった。

プリマスカレッ

ジ

PowerDsine

6000 Family

アクセスポイ

ント

学生と先生、事務局の人間に

インターネットアクセスを場所

の制限なく提供する必要が

あった

ケーブルや電源工事が

ないため、総工事費の

40％を削減。

シスコのルーターを使用中で、

シスコ

のPoEスイッチを検討したが

高価すぎ

た。尚且つ全部のポートでPoE機能は

必要ないのでPD6000はポートが1、6、

12、24と

選択肢がある

ので理想の機

器であった。

プーﾄﾞゥー大

学

130

PowerDsine

Power over

Ethernet

6000

アクセスポイ

ント

140の校舎があり、1000のアク

セスポイントと４万人の学生、

先生をカバーする必要性が

あった。

アクセスポイントごとに

350～1000ドルの費用削

減を実現。

既存UPS器が動くため、

停電時もサービスを落と

す必要がない。

Cisco 1200WLAN Access Pointsを使

用するのが必須。よって

Exclusive（独

占）パートナーのパワーデザイン

に

なった。

Caja Madrid

コールセン

ター

PD-6548/AC/M

IP電話

既存のシスコのスイッチが変

える程古くなかった。

シスコのスイッチを使用する必要。シ

スコの

独占パートナーで48ポート

が

あったから。

ブライトン大

学

シングル

ポート品と12

ポートの

PD6500

アクセスポイ

ント

HP（ProCurve PoE 2626）のス

イッチを使うため、

HPのスイッ

チが入らないような場所

での

使用環境もあった。

設置工事とそのメンテ費

を削除

スペースの問題があり、シングルポー

トが必要であった

マルチポートミッドスパン 導入事例

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 31

WEB HTML ページ – ステータスビュー

•

マルチユニット （65XX,90XX,95XX）でのみ使用可能

•

SNMP V3のIpv4＆6

•

リモートからPDの（任意のWebブラウザから）再起動

•

ポートスケジューリング（オン/オフによる省電力化）

•

ポートの優先順位、アラート、消費電力監視など

ポートステータスパネル

電源ステータス

パネル

UPS電源管理情

報

ポートステータス

テーブル

保守・サポート

1. 出荷後１年間の先出し代品交換サービス（最大5年間：有償）

(オンサイトサービスはサポートできません)

2. 不具合が発生したとのご連絡をいただき弊社にて確認後１台

先行にて代品出荷するサービスです

不具合機を返却いただけない場合は追加購入いただく形とな

ります。

3. 不具合機と代品を再度交換いただくことはありません。

代品をそのままご利用いただく形になります。

4. 不具合内容の詳細レポートは有償となります。（個別見積り）

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 33

PoEの規格

• PoEの 規格は、イーサネットのポートあたりIEEE802.3afでは最大 15.4 W、

IEEE802.3atでは最大30W（30W以上対応機器もリリース済み）を提供します。

• ハードウェアーに関して、電力供給機器あるいは PD(電力を受給している稼動

中の機器)、および電力供給装置あるいは PSE(PD に電力を供給する機器)

という 2 つの主要な部分を定義しています。

• PoE として利用できる全ての機器は、これらの 2 つの定義のどちらかに適合

します。例えば、IP 電話は PD、PoE 供給スイッチは PSE となります。規格で

は、PD の検出手順、およびどのようにして電力を供給/切断するかが記述され

ています。

【電力供給機器(PSE)】

PSE ：3 つの主要な機能

①

PD（受電機器） の PoE機能の検出

⇒PoE機能がなければ電力供給はおこなわれない

②

PD への電力供給

③

供給電力のモニターおよび切断

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 35

電力供給方式

PoEの電力供給方式は２つの方式がある

• Type A

（Altanative Aともいう）はお互いの有効なデータ･ペアを使用して供給

する方式

(イーサネットでは、通常は橙と緑のペア、ピン 1,2 と 3,6 です)。

• Type B

（Altanative Bともいう）は予備のペアを使用して供給する方式

(通常は茶と青のペア、ピン 4,5 と 7,8 です)です。

【Type A：データ･ペア上に電力供給】

【Type B：スペア・ペア上に電力供給】

カテゴリ5のLANケーブルは、1,2,3,6ピンでデータ の送受信を行い、4,5,7,8ピンは使用しません。 Type Aは、データの送受信を行いつつ、信号を送 る線のペア（信号対）48Vの電圧を印加します。 Type Bは、データのやりとりで使用しない予備線 のペア（予備対）に48Vの電圧を印加します。

• PSEには、大きく分けて「

エンドスパン

（エンドポイントともいう）型」と

「ミッドスパン型」というふたつの種類があります。エンドスパン型は、

HUBなどの機器がPSEとなっているものです。PSEがPDに直接給電

します。逆に、

ミッドスパン（インジェクタともいう）

型というのは、HUBな

どと繋がっているPDとの間にPSEをかまし、LANの途中か ら給電を行

うものです。以下に図で表します。

※国内では"ミッドスパン"を"インジェクタ"or"給電アダプタ"と

呼称するケースが多い

PSE（電力供給機器）の種類

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

CLA

SS

PSE

(W)

PD (W)

0

15.4

0.44-12.54

1

4

0.44-3.84

2

7

3.84-6.49

3

15.4

6.49-12.95

4

30 or 60

25.1 or 51

CL

AS

S

PSE

(W)

PD (W)

0

15.4

0.44-12.54

1

4

0.44-3.84

2

7

3.84-6.49

3

15.4

6.49-12.95

4

Treat as 0

Treat as 0

PoE規格

※拡張機能は、ケーブル品質、ケーブル長、PSE出力電圧、およびAuto ClassをサポートするPSE機器仕様に

よります。



802.3af

send 15.4W; receive 12.95W ~48VDC



802.3at

send

30.0W

; receive 25.50W ~54VDC



802.3at 4-pairs

send

60.0W

; receive 51.00W ~54VDC



Power over HDBaseT

send

95.0W

; receive 72.00W to 95.00W ~54VDC

Standard

IEEE

802.3af

Standard

IEEE 802.3at

(4-pairs get double)

CLA

SS

PSE (W)

PD (W)

0

15.4

0.44-12.54

1

4

0.44-3.84

2

7

3.84-6.49

3

15.4

6.49-12.95

4

47.5 or 95

※

47.5 or 95

Standard

HDBaseT



電力供給は 90-100W



4ペアで供給



PoE でデータレート2.5G/5G/10Gbps対応



Auto class（自動クラス）機能



経路の長さと抵抗値がわかれば拡張電力機能

使用可能（MPS：LED照明がターゲット）



低待機電力機能サポート



IEEE 802.3at/af 互換機能

=> 規格化は 2018 夏～秋 予定

新規格-IEEE 802.3bt

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY

1.

90W

2.

MPS:Maintain Power Signature ：PD検出信号の維持



最小電力のサインは100mWから10mWへ

3.

Auto Class



PSE（給電側）は接続されたPD（受電機器）の最大消費電力を供給しま

す。



Auto Class 機能を有するPSEはPDが接続されている間、PDの消費電力に

基づいて電力を供給、PSEは自動クラスで消費された電力とマージン率に

基づいて電力を給電します。

4.

拡張された電力供給



Extended Power（拡張された電力）機能はPDの実際の抵抗値に基づい

て供給電力（最大値）を決定します。（af/atは最悪値）



PDがケーブル抵抗を測定しケーブル損失を含めた電力を消費することが

できます。

IEEE 802.3bt ：主な4つの改善内容

PSE（給電）、PD（受電） クラス

Class power

PSE Output Power [W] PD Input Power [W] PD Type

Notes

0

15.4

12.95

1

IEEE802.3af

(2 pairs)

1

4

3.84

1

2

7

6.49

1

3

14

12.95

1

4

30

25.5

2

IEEE802.3at

(2 pairs)

5

45

40

3

IEEE802.3bt

(4 pairs)

6

60

51

3

7

75

62

4

8

90

71

4

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 41

PoE クラス分類の追加

クラス検出は、PSEが物理レイヤでの分類もしくはLLDP（データ

プロトコル：Link Layer Discovery Protocol）を使用してPDの電

力要件を検出するプロセスです。

この規格は4ペアを使うための相互検出を規定しています。

2

1

4

3

6

5

8

7

PSE

2

1

4

3

6

5

8

7

PD

Class

Class

1

2

3

4

1

2

3

4

クラスの定義

Capability

Type 1

Type 2

Type 3

Type 4

VPSE (MIN)

44V

50V

50V

52V

PSE 極性

Flexible

Flexible

Flexible

Fixed

4ペア 対応

NO

NO

Class 1-4 over 2 Pairs.

Class 1-6 over 4 pairs.

Class 7-8 over 4 Pairs.

拡張パワー

NO

NO

Optional

Optional

Auto Class

NO

NO

Optional

Optional

Short MPS

NO

NO

YES (PSE), Optional

(PD)

YES (PSE), Optional

(PD)

PPSE (保証 )

15W

30W

60W

90W – 99W

PSEクラスサポート

Class 0 – 3

Class 0 - 4

Class 1 – 6 for SS-PD

Class 1 – 4 for DS-PD

Class 7 – 8 for SS-PD

Class 5 for DS-PD

クラス検出

Optional Single

Event

Optional Single Event/

Single or Multi event

Multi event (can support

a single event, but with

mark).

Multi event (can

support a single event,

but with mark).

データリンクレイヤ

Optional

Optional (シングルイベン

トの場合は必須)

YES (PD), Optional

(PSE)

YES (PD), Optional

(PSE)

Power Matters.

© 2018 Microsemi Corporation. COMPANY PROPRIETARY 43

PoE PSE ICポートフォリオ

PD69012 12 Ports QFN80 External MOSFETs PD69008 8 Ports QFN80 External MOSFETs PD64004AH 4 Ports QFN48 External MOSFETs PD64001 1 Port SOIC20 External MOSFETs PD69108 8 Ports QFN48 – 8X8 Internal MOSFETs PD69104B1 4 Ports QFN48 – 8X8 Internal MOSFETs Auto mode PD69101 1 Port QFN24 – 4X5 Internal MOSFETs Auto mode PD69208(4) POH 8 Ports QFN56 – 8X8 Internal MOSFETs PD69208(4)T4 90W 8 Ports 802.3bt Type4 ready QFN56 – 8X8 Internal MOSFETs PD69208M 60W 8 Ports 802.3bt Type3 ready QFN56 – 8X8 Internal MOSFETs

Design

into New

products

Microsemiは、PSE ICとPoE 製品を提供してます。

PoEに関するお問い合せ先

問合先：株式会社立花エレテック

産業デバイス二部

電話：03-6400-3630

PoEインジェクタは 、

Microsemiそして立花エレテックに

お任せください。
