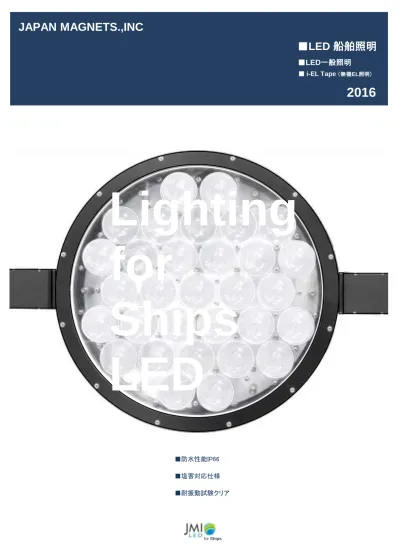

製品の特徴 日本 台湾共同研究開発 生産 国際規格準拠の防水 耐塩害 振動 防塵性能を有したLED 照明 自社電源 PSE 取得済 国際基準に基づいた資料 試験データの提出可能 錆防止加工はアメリカNASAを基準とした防錆塗料を使用 アジア圏では1 社だけの特殊光学レンズ技術を保有 Mercedes

for Ships

■LED 船舶照明

JAPAN MAGNETS.,INC

■LED一般照明

2016

■ i-EL Tape

（無機EL照明）

■防水性能IP66

■塩害対応仕様

■耐振動試験クリア

Lighting

for

Ships

LED

JAPAN MAGNETS.,INC

海上性能試験

＜船舶照明 取得試験内容＞

■防水性能 IP66

CNS 14335 / 14165 IPテスト

■耐振動試験クリア

CNS 15233 振動試験

■塩害対応仕様

CNS 8886 塩害試験

製品の特徴

■日本・台湾共同研究開発・生産。

■国際規格準拠の防水・耐塩害・振動・防塵性能を有したLED照明。

■自社電源 PSE取得済。

■国際基準に基づいた資料・試験データの提出可能。

■錆防止加工はアメリカNASAを基準とした防錆塗料を使用。

■

アジア圏では1社だけの特殊光学レンズ技術を保有。

■Mercedes-Benz、LEXUS などの高級車照明レンズに採用。

■部品設計から機構設計、組立まで全て台湾工場で行っています。

■LED素子は日本の NICHIA社 ・オランダPHILIPS社を使用。

JAPAN MAGNETS.,INC

JMI-SLX503

170W （2000W相当） 20000Lm

■船舶用 サーチライト

■船舶用 デッキライト 大

■船舶用 デッキライト 小 ・ 集魚灯

JMI-SLX316

125W （1500W相当） 10200Lm

JMI-SLS316

150W （500W相当） 15000Lm

JMI-FLC211

100W （400W相当） 12500Lm

JMI-DLX316

135W （700W相当） 18000Lm

JMI-EPX316

110W （400W相当） 10000Lm

JMI-DLX503

220W （1500W相当） 29000Lm

JMI-FLW211

100W （400W相当） 12000Lm

JMI-PAR211

40W （300W相当） 7000Lm

JMI-PAR126

10W （白熱球100W相当） 1000Lm NICHIA L E D NICHIA L E D LUMILEDS L E D NICHIA L E D NICHIA L E D NICHIA L E D NICHIA L E D

■船舶用 電球

■船舶用 機械室 防爆灯

防爆 仕様 防爆仕様

船舶用 LED 製品一覧

LUMILEDS L E D LUMILEDS L E D LUMILEDS L E D

JAPAN MAGNETS.,INC No 製品名 消費電力(W) _150W 全光束 15000Lm 寸法(mm) _{φ 316×415mm} 従来品相当 （W） 500W 重量(kg) 約7.5kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 5°

防水IP IP66 照度性能 400Lux/25M

付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) _125W 全光束 10200Lm 寸法(mm) φ 316×415mm 従来品相当_（W） 1500W 重量(kg) 約8.5kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 5°

防水IP IP66 照度性能 1300Lux/25M

付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) _170W 全光束 20000Lm 寸法(mm) φ 490×660mm 従来品相当_（W） 2000W 重量(kg) 約20kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 5°

防水IP IP66 照度性能 3800Lux/25M

付属品 外付け電源IP66 設計寿命 40000時間

JMI-SLX316

JMI-SLX503

③ ② ①

船舶用 LED製品 仕様書 ① SEARCH LIGHT

サーチライト

製品画像 製品仕様

JMI-SLS316

※仕様は予告なく変更する場合があります。 ＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66)

■CNS 15233 振動試験 (Approve)

■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66)

■CNS 15233 振動試験 (Approve)

■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66)

■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve) ※船舶への固定架台は付属しません 国際規格に準拠したIP66 防水、耐塩害、振動、防塵など様々な性能試験をクリア。 過酷な環境下での使用を可能とし、船舶照明に求められる海上性能を発揮。 海上使用20000時間以上の長寿命設計。卓越した光学技術を有した独自のレンズと 高輝度LED素子で、他社には無いLEDサーチライトの開発に成功。 消費電力を従来照明の※約1/10以下に抑え、エンジンへの負荷を低減し 発電用燃料コストを大幅に削減できます。 NICHIA L E D LUMILEDS L E D LUMILEDS L E D ※船舶への固定架台は付属しません ※船舶への固定架台は付属しません JAPAN MAGNETS.,INC ※製品により消費電力削減の数値は変わります。

JAPAN MAGNETS.,INC No 製品名 消費電力(W) _135W 全光束 18000Lm 寸法(mm) _{φ 328×294mm} 従来品相当 （W） 700W 重量(kg) 約7.5kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 60°

防水IP IP66 照度性能 16000Lux/1M

付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) _220W 全光束 29000Lm 寸法(mm) φ 504×410mm 従来品相当_（W） 1500W 重量(kg) 約16.6kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 60°

防水IP IP66 照度性能 27000Lux/1M

付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) 110W 全光束 11500Lm 寸法(mm) φ 360×172mm 従来品相当_（W） 400W 重量(kg) 約11.5kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 60°

防水IP IP66 照度性能 9800Lux/1M

付属品 外付け電源IP66 設計寿命 40000時間

船舶用 LED製品 仕様書 ② FLOOD LIGHT / L

デッキライト大/防爆照明

製品画像 製品仕様 ①

JMI-DLX316

③

JMI-EPX316

②

JMI-DLX503

※仕様は予告なく変更する場合があります。 ＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66)

■CNS 15233 振動試験 (Approve)

■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66)

■CNS 15233 振動試験 (Approve)

■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66) ■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve) ■IEC 60079-0/60079-1 防爆 ■IEC Ex d IIB T4 防爆 NICHIA L E D JAPAN MAGNETS.,INC 国際規格に準拠したIP66 防水、耐塩害、振動、防塵など様々な性能試験をクリア。 過酷な環境下での使用を可能とし、船舶照明に求められる海上性能を発揮。 海上使用20000時間以上の長寿命設計。 高輝度LED素子で、消費電力を従来照明の※約1/4～1/7以下に抑え、 エンジンへの負荷を低減し発電用燃料コストを大幅に削減できます。 国際規格に準拠し、防爆性能試験をクリアした船舶用LED照明もラインナップ。 船舶内の様々の過酷な環境下での使用が可能。 NICHIA L E D NICHIA L E D 防爆仕様 ※製品により消費電力削減の数値は変わります。

JAPAN MAGNETS.,INC No 製品名 消費電力(W) 10W 全光束 1000Lm 寸法(mm) φ 66×121mm 従来品相当 （W） 100W 重量(kg) 約170g 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ 照射角度 230° 防水IP 防湿性能 照度性能 防爆器具対応 付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) 40W 全光束 7000Lm 寸法(mm) _{φ 165×210mm} 従来品相当 （W） 300W 重量(kg) 約1.5kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ 照射角度 160°

防水IP IP66 照度性能 1500Lux/1M

付属品 内蔵電源 設計寿命 40000時間 消費電力(W) 100W 全光束 12000Lm 寸法(mm) 276×285mm 従来品相当 （W） 400W 重量(kg) 約5.7kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ 照射角度 180°

防水IP IP66 照度性能 18000Lux/1M

付属品 外付け電源IP66 設計寿命 40000時間 消費電力(W) 100W 全光束 12500Lm 寸法(mm) 276×285mm 従来品相当 （W） 400W 重量(kg) 約5.7kg 演色性（Ｒａ） Ra75 電圧(V) AC100V-240V ※DC対応可 色温度（K） 5000K 使用温度（℃） .-20℃～＋50℃ レンズ角度 30°

防水IP IP66 照度性能 25000Lux/1M

付属品 外付け電源IP66 設計寿命 40000時間

船舶用 LED製品 仕様書 ③ FLOOD LIGHT / S

デッキライト小/電球照明

製品画像 製品仕様 ①

JMI-PAR126

④

JMI-FLC211

②

JMI-PAR211

③

JMI-FLW211

※仕様は予告なく変更する場合があります。 ＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66) ■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66) ■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve)

＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66) ■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve) NICHIA L E D JAPAN MAGNETS.,INC 国際規格に準拠したIP66 防水、耐塩害、振動、防塵など様々な性能試験をクリア。 過酷な環境下での使用を可能とし、船舶照明に求められる海上性能を発揮。 海上使用20000時間以上の長寿命設計。 高輝度LED素子で、消費電力を従来照明の※約1/4～1/7以下に抑え、 エンジンへの負荷を低減し発電用燃料コストを大幅に削減できます。 船舶だけでなく海沿いの沿岸工場・施設・クレーンなど高天井の水銀灯に変わるLED照明として使用可能。 ＜国際規格準拠＞

■CNS 14335/14165 防水IP Test (IP66) ■CNS 15233 振動試験 (Approve) ■CNS 8886 塩害試験 (Approve) NICHIA L E D LUMILEDS L E D LUMILEDS L E D ※175Lm/W の日亜製超高性能LED素子を使用 ※製品により消費電力削減の数値は変わります。

JAPAN MAGNETS.,INC 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ （ハロゲンサーチライト） 500W JMI-SLS316 安定器 40W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ （ハロゲンサーチライト） 1000W JMI-SLX316 安定器 59W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ （ハロゲンサーチライト） 2000W JMI-SLX503 安定器 200W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ 700W JMI-DLX316 安定器 45W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ 1500W JMI-DLX503 安定器 100W 安定器 540W

船舶用照明 消費電力 比較表 ①

150W 125W 170W 1050W 2200W 220W 1600W 745W 135W 150W 125W 170W 135W 220W 消費電力は従来品の1/3以下。約70%も消費電力を削減できます。 JAPAN MAGNETS.,INC 消費電力は従来品の1/9以下。約90%も消費電力を削減できます。 消費電力は従来品の1/9以下。約90%も消費電力を削減できます。 消費電力は従来品の1/5以下。約80%も消費電力を削減できます。 消費電力は従来品の1/7以下。約80%も消費電力を削減できます。

■既存船舶照明

船舶照明のLED化により、照明器具の消費電力を従来照明の※約1/9以下に抑え、エンジンへの負荷を低減し発電用燃料コストを大幅に削減できます。

■

LED船舶照明

※製品により消費電力削減の数値は変わります。

JAPAN MAGNETS.,INC 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 防爆用水銀灯 400W JMI-EPX316 安定器 35W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 白熱球 JMI-PAR126 安定器 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ （ハロゲンサーチライト） JMI-PAR211 安定器 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ 400W JMI-FLW211 安定器 35W 安定器 製品画像 既存照明/安定器 消費電力 合計 製品画像 LED照明/安定器 消費電力 合計 高圧水銀灯ランプ 1500W JMI-FLC211 安定器 100W 安定器 110W

船舶用照明 消費電力 比較表 ②

435W 110W 10W 10W 300W 40W 40W 100W 300W 100W 100W 100W 1600W 100W 100W 435W 消費電力は従来品の1/3以下。約70%も消費電力を削減できます。 JAPAN MAGNETS.,INC 消費電力は従来品の1/10以下。約90%も消費電力を削減できます。 消費電力は従来品の1/7以下。約80%も消費電力を削減できます。 消費電力は従来品の1/4以下。約70%も消費電力を削減できます。 消費電力は従来品の1/4以下。約70%も消費電力を削減できます。 船舶照明のLED化により、照明器具の消費電力を従来照明の※約1/7以下に抑え、エンジンへの負荷を低減し発電用燃料コストを大幅に削減できます。 ※製品により消費電力削減の数値は変わります。

■既存船舶照明

■

LED船舶照明

JAPAN MAGNETS.,INC JAPAN MAGNETS.,INC

■LED蛍光灯

■LEDダウンライト・LED電球

防爆 仕様

一般 LED照明 製品一覧

■LED高天井・投光器

JAPAN MAGNETS.,INC

inorganic Electoro-Luminescence Tape

（無機EL照明テープ）

・独自の特許技術により、他の無機EL製品に比べ、輝度が高く、高寿命で耐久性があります。 ・カラーバリエーションも多く、豊富なサイズと、非常に長い距離をテープ状に作れることが特徴です。

i-EL Tape

の特徴

●導入実績

駅構内：アジア 駅ホーム：アジア ワシントンDC トンネル：アメリカ ・長い距離が均一に面発光するので、駅構内や船舶、各種施設の屋内外の誘導灯、案内看板などの用途が考えられる。 ・薄く屈曲性があり、屋外耐候性もあるので、既存の壁面や床面に後から施工することができます。

i-EL Tape

の用途

JAPAN MAGNETS.,INC ●特許技術による内部構造と、もっとも明るい蛍光体（GDP社）を使った無機ELです。 ●独自の技術で無機EL発光面と電極面の層を結合し（コダック社）電極の剥離やショートがありません。 ●高い導電性を持つ裏面の電極が、長い距離を安定して発光をさせます。 ●従来の無機ELよりさらに技術を進化させ、より低い消費電力で無機ELを発光させます。 ●世界で最も優れた透明絶縁保護材（エンヴァイロ社のバリアーフィルム）でカバーされています。 電源オフ時

●カラーバリエーション

・色は全10色。基本色が3色あり、それ以外は発光体面に カラーフィルムを貼り、色のバリエーションをつくっています。 ・基本色の3色は電源オフ時には白もしくはピンク色ですが、 カラーフィルム色は電源オンとオフ時では色の変化はあまりありません。 ＜カラーフィルム色＞ ＜基本色＞ 電源オン時

●サイズ

・i-EL Tapeの規格幅サイズは6mm～610mmの11種類。 ・テープ状の長巻では610mm幅まで製作できますが、 それ以上の大きいサイズはつなぎ合わせることで製作が可能。 ・プリント版サイズはA4/A3/A2/A!/A0 ・単純なパターンであればアニメーションサインの製作も可能。 ＜i-EL Tape規格サイズ＞

●電源

・AC専用電源、DC専用電源が用意され、ELの発光面積、 長さで適合表を参照し安定器選定。

●消費電力と寿命

・i-EL TapeはLEDより消費電力コストが低く、熱も発生させません。 ・平均寿命は従来の無機ELの寿命とされた3000時間を 大きく上回る寿命性能があります。 ＜消費電力＞ ＜平均寿命＞ 150平方フィート当たりのコスト/年（US$0.15/ｋｗHと仮定）

i-EL Tape

の構造と仕様

HP http://www.japanmagnets.com
