VESPER(Virtual Embraced Space ProbER)の設計と実装

守屋 哲 金 成昊 大島 訓

株式会社 日立製作所 システム開発研究所

{satoru.moriya.br, sungho.kim.zd, satoshi.oshima.fk}@hitachi.com

概要

本論文では，我々が開発している，仮想化環境においてホストOS上でゲストOSの情報を効率的に収集するフレ

ームワークであるVESPER(Virtual Embraced Space ProbER)について説明する．VESPERは仮想化環境においてクラス

タシステムを構築する際に，クラスタ管理ソフトウェアに対し，ノード切り替え等の判断要素となる情報を提供す

ることを目的に開発している．VESPERでは，ホストOSからゲストOSへKprobesを挿入することで詳細情報の取得

を実現した．そして，VMM

1

_{が提供しているVM}

2

_{間通信機構を利用することで，クラスタ管理ソフトウェアに対し}

収集した情報の迅速な通知を実現した．本論文ではVESPERの基本的な構造および実装を説明後，Xen環境における

クラスタシステムへVESPERを適用し，その有効性を示す．なお，VESPERは 2008 年 8 月にオープンソースとして

公開する予定である．

1. は じ め に

現 在 Linux は UNIX 系 OS の中 で高 いシェアを占 め、企 業 におけるファイル共 有 サーバ、Web サーバだけでなく、金 融 機 関 における業 務 システムの様 な大 規 模 システムへと適 用 範 囲 が拡 大 している。このような基 幹 業 務 向 けシステムで は信 頼 性 に加 え可 用 性 が重 要 であり，多 くの場 合 ，複 数 の サーバを用 い てクラスタシステムを構 成 することで可 用 性 の 向 上 を図 っている． 一 方 ， 近 年 サ ー バ 台 数 の 増 加 に よ る 管 理 負 荷 の 増 大 や サ ー バ シ ス テ ム の ハ ー ド ウ ェ ア 性 能 の 著 し い 向 上 に よ り 仮 想 化 技 術 が 注 目 さ れ て お り ， オ ー プ ン ソ ー ス ・ コ ミ ュ ニ テ ィ で も Xen [1] や KVM [2] 等 の 開 発 が 活 発 に 行 な わ れ て い る ． 仮 想 化 技 術 を 使 う こ と に よ り ， １ つ の 物 理 ハ ー ド ウ ェ ア の 上 で 複 数 の OSを 動 か す こ と が で き ， こ れ に よ り 既 存 サ ー バ の 集 約 や リ ソ ー ス の 効 率 的 な 利 用 が 可 能 で あ る ． 以 上 に よ り 、 仮 想 化 環 境 に お け る ク ラ ス タ シ ス テ ム の 構 築 ・ 運 用 技 術 は ， 効 率 的 な サ ー バ 資 源 の 活 用 及 び シ ス テ ム の 可 用 性 向 上 の 観 点 か ら ，非 常 に 重 要 で あ る ． ま た ，仮 想 化 環 境 で ク ラ ス タ シ ス テ ム を 構 成 す る 場 合 ， 仮 想 化 技 術 が 提 供 し て い る 機 能 を 利 用 す る こ と で ， 障 害 の 検 知 等 を 高 速 に 行 な う こ と が 可 能 で あ る ． Heartbeat [3] [4] に 代 表 さ れ る ク ラ ス タ 管 理 ソ フ ト ウ ェ ア で は ， 仮 想 化 環 境 に お い て も ， 一 定 間 隔 の メ ッ セ ー ジ 交 換 に よ る 生 死 監 視 を 行 な っ て い る ． こ の 方 法 で は ， サ ー ビ ス を 提 供 し て い る ノ ー ド か ら 一 定 時 間 応 答 が 無 い 場 合 ， ク ラ ス タ 管 理 ソ フ ト ウ ェ ア は 該 当 ノ ー ド に 障 害 が 発 生 し た と 判 断 し ， サ ー ビ ス 提 供 ノ ー ド を 切 り 替 え る ． こ の よ う な 方 法 で は ， 実 際 に 障 害 が 発 生 し て か ら ， ク ラ ス タ 管 理 ソ フ ト ウ ェ ア が 障 害 を 検 知 す る ま で に 時 間 が か か り 結 果 と し て フ ェ イ ル オ ー バ が 遅 く な る ， 障 害 が 発 生 し た ノ ー ド の 詳 細 な 情 報 が 取 得 で き な い 等 の 問 題 が あ っ た ．こ の 問 題 を 解 決 す る た め ，我 々 は ， 仮 想 化 環 境 の ク ラ ス タ シ ス テ ム に お け る ， ク ラ ス タ ノ ー ド の 障 害 検 知 の 高 速 化 と 詳 細 な 障 害 情 報 の 取 得 を 実 現 す る た め の 障 害 検 知 フ レ ー ム ワ ー ク の 検 討 ， 開 発 を 行 な っ た ．

2. 障 害 検 知 フ レ ー ム ワ ー ク の 検 討

従 来 の メ ッ セ ー ジ 交 換 に よ る 生 死 監 視 は ， ポ ー リ ン グ 方 式 で あ る た め 障 害 検 知 に 遅 延 が 生 じ て い た ． こ れ を 解 決 す る 方 法 の 一 つ と し て ， イ ベ ン ト ド リ ブ ン 方 式 の 障 害 検 知 が あ る ． こ れ は ， 障 害 と 判 断 す る イ ベ ン ト を あ ら か じ め 登 録 し て お き ， 運 用 中 に 該 当 イ ベ ン ト が 発 生 し た 場 合 ， 即 座 に 障 害 と 判 断 し フ ェ イ ル オ ー バ を 実 行 す る 方 式 で あ る ． こ の 方 式 で は ， イ ベ ン ト の 登 録 と 検 出 を 行 な う 必 要 が あ る が ， サ ー ビ ス を 提 供 す る VM に 対 し て Linuxの Kprobes [6] に 代 表 さ れ る 動 的 プ ロ ー ブ 機 能 を 適 用 す る こ と で ， イ ベ ン ト の 登 録 と 検 知 が 可 能 で あ る ． 動 的 プ ロ ー ブ 機 能 に よ り ， 下 記 項 目 が 可 能 に な る ．

• シ ス テ ム 停 止 が 不 要 な 動 的 な プ ロ ー ブ の 挿 入 • 任 意 の ア ド レ ス へ の プ ロ ー ブ の 挿 入 • プ ロ ー ブ し た イ ベ ン ト が 発 生 し た 際 の 迅 速 な 検 知 仮 想 化 環 境 上 で 動 作 し て い る ク ラ ス タ シ ス テ ム に お い て 、 上 記 の 特 徴 を 持 っ た 動 的 プ ロ ー ブ 機 能 を 利 用 し ，イ ベ ン ト ド リ ブ ン 方 式 の 生 死 監 視 を 行 な う こ と で ， フ ェ イ ル オ ー バ の 高 速 化 ， 効 率 化 が 可 能 で あ る ． Linux で は 動 的 プ ロ ー ブ 機 能 と し て Kprobes が 提 供 さ れ て い る ． Kprobes を 含 む カ ー ネ ル モ ジ ュ ー ル を 作 成 ， ロ ー ド す る こ と で ， Linux カ ー ネ ル に 対 し ， 動 的 に プ ロ ー ブ を 挿 入 す る こ と が で き る ． カ ー ネ ル が プ ロ ー ブ さ れ た 命 令 を 実 行 す る と ， あ ら か じ め ユ ー ザ が 定 義 し た 関 数 が 呼 ば れ る た め ， 詳 細 な 情 報 の 取 得 も 可 能 で あ る ． 一 方 ， 仮 想 化 環 境 に お け る ク ラ ス タ シ ス テ ム の 構 成 方 法 と し て ，従 来 は サ ー ビ ス を 提 供 す る ゲ ス ト OSに ク ラ ス タ 管 理 ソ フ ト ウ ェ ア を イ ン ス ト ー ル し ， ク ラ ス タ を 構 成 し て い た が ，ホ ス ト OSに 障 害 が 発 生 し た 場 合 の 挙 動 の 設 定 等 が 複 雑 で あ る こ と な ど か ら ，ホ ス ト OSに ク ラ ス タ 管 理 ソ フ ト ウ ェ ア を イ ン ス ト ー ル し ， ゲ ス ト OS を 監 視 す る 方 法 が 提 案 さ れ た [5] ． 本 方 式 を 用 い て ク ラ ス タ シ ス テ ム を 構 築 す る 場 合 ， ク ラ ス タ 管 理 ソ フ ト ウ ェ ア が 動 作 し て い る ホ ス ト OSで ，サ ー ビ ス が 動 作 し て い る ゲ ス ト OSの 情 報 を 取 得 し な け れ ば な ら な い ． し か し ，上 述 し た Kprobesは ，ホ ス ト 間 の プ ロ ー ブ 挿 入 機 能 が 無 い た め ，Kprobesを 利 用 し た 動 的 プ ロ ー ブ 機 能 を 本 構 成 で 利 用 す る 場 合 に は ，次 の 機 能 が 必 要 と な る ． • ホ ス ト OS か ら ゲ ス ト OS へ の プ ロ ー ブ 挿 入 機 能 本 課 題 を 解 決 す る た め に ，Xenprobesが 提 案 さ れ て い る を 用 い て OS の 情 報 を

. VESPER の 仕 様 設 計

設 計 の 方 針 と し た ． 異 な る 動 作 環 境 へ の 対 応 が 容 易 な こ と で 動 作 す の ユ ー ザ 空 間 の 障 害 の 影 響 を 受 け に く れ に 基 づ き ，VESPRE の 機 能 要 件 を 次 の よ う に 定 義 し 1 ホ ス ト OS お よ び ゲ ス ト OS の カ ー ネ ル の 変 更 が 不 . 特 定 の VMM に 依 存 し た 構 造 に し な い こ と ．VM 間 . ホ ス ト OS の み が ゲ ス ト OS へ プ ロ ー ブ モ ジ ュ ー ル . ゲ ス ト OS で 収 集 し た 情 報 は 即 座 に ホ ス ト OS へ 転 . ゲ ス ト OS で は モ ジ ュ ー ル を ロ ー ド す る と き に カ 通 • 収 集 し た 情 報 の ホ ス ト OS へ の 転 送 転 送 [7] ．Xenprobesは Kprobeの 概 念 を VM間 プ ロ ー ブ に 拡 張 し た も の で ，ホ ス ト OSか ら ゲ ス ト OSに プ ロ ー ブ を 挿 入 す る こ と が 可 能 で あ る ． し か し ， Xenprobesは VMM が 提 供 す る デ バ ッ グ 機 能 [8] を 必 要 で あ り ，プ ロ ー ブ 挿 入 時 に は ゲ ス ト OSを 停 止 し な け れ ば な ら な い ． ま た ， プ ロ ー ブ さ れ た 命 令 を 実 行 す る と ，必 ず ホ ス ト OSに 処 理 が 遷 移 す る た め ， 非 常 に オ ー バ ヘ ッ ド が 大 き く ， サ ー ビ ス の 品 質 を 確 保 す る こ と が 難 し い ． そ こ で ， Kprobes を 使 っ た 障 害 検 知 の フ レ ー ム ワ ー ク VESPER を 設 計 ， 実 装 し た ． 具 体 的 に は ， Kprobes と relayfs 採 取 す る プ ロ ー ブ モ ジ ュ ー ル を ， VESPER が ホ ス ト OS か ら ゲ ス ト OS へ ロ ー ド す る ．そ し て ，プ ロ ー ブ モ ジ ュ ー ル が 採 取 し た デ ー タ を ， VESPER が ， VMM が 提 供 し て い る VM 間 通 信 機 能 を 用 い て ， ゲ ス ト OS へ 転 送 す る ． こ こ で ， プ ロ ー ブ モ ジ ュ ー ル が 採 取 し た 情 報 は relayfs の バ ッ フ ァ に 格 納 さ れ て お り ， ま た ， VM 間 通 信 機 能 に よ り ，ゲ ス ト OS と ホ ス ト OS で は メ モ リ を 共 有 で き る た め ， 実 際 に デ ー タ を 転 送 す る 必 要 は な く ，relay バ ッ フ ァ と し て 利 用 し て い る メ モ リ を 共 有 す る だ け で あ る ． 本 方 法 に よ り ， VESPER 自 体 は ， Xenprobes と 異 な り ， プ ロ ー ブ ハ ン ド ラ を 保 持 し な い た め ， プ ロ ー ブ 毎 の ホ ス ト OS へ の 処 理 遷 移 は 発 生 せ ず ， オ ー バ ヘ ッ ド を 削 減 で き る ．

3

VESPER は 以 下 の 3 点 を 仕 様 • • ク ラ ス タ 管 理 ソ フ ト ウ ェ ア は ホ ス ト OS る こ と • ゲ ス ト OS い こ と こ た ． ま た ， VESPER は Xen 及 び KVM で 動 作 で き る よ う に す る た め ， そ れ ら の 機 能 を 前 提 に 設 計 す る ． . 要 で あ る こ と ． カ ー ネ ル モ ジ ュ ー ル と し て 実 装 す る こ と で ， 移 植 性 が 向 上 す る と 共 に ， シ ス テ ム へ の 機 能 の 追 加 ， 削 除 が 容 易 に 可 能 に な る ． 2 信 部 等 VMM に 依 存 し て し ま う 部 分 は あ る が ，最 小 限 に す る こ と で ， 移 植 性 を 高 め る ． 3 を 転 送 で き る こ と （ プ ロ ー ブ を 挿 入 で き る こ と ）． 前 章 で 述 べ た よ う に ， 仮 想 化 環 境 に お い て は ホ ス ト OS 上 で ク ラ ス タ 管 理 ソ フ ト ウ ェ ア が 動 作 す る ． そ の た め ， プ ロ ー ブ の 挿 入 や 削 除 と い っ た 作 業 も ホ ス ト OS で 一 括 管 理 す る べ き で あ る ． 4 送 す る こ と ．収 集 し た 情 報 を 即 座 に ホ ス ト OS へ 渡 す こ と で ，ホ ス ト OS 上 の ク ラ ス タ 管 理 ソ フ ト ウ ェ ア へ の 迅 速 な 障 害 発 生 の 通 知 が 可 能 に な る ． 5 ー ネ ル 空 間 だ け 利 用 す る こ と ．ホ ス ト OS か ら 転 送 さ れ た モ ジ ュ ー ル を ゲ ス ト OS が ロ ー ド す る 際 ，ユ ー ザ 空 間 を 使 用 し な い こ と で ， ユ ー ザ 空 間 に 障 害 が 生 じ て い る 場 合 で も ， 調 査 が 可 能 と な る ．

上 記 1， 2 に よ り 移 植 性 を 確 保 し ， 3， 4 に よ り ホ ス ト た め に VESPER は 仮 想 デ バ イ ス ド ラ イ バ と

4.

の 構 造 と 動 作

集 す る た め に ， プ

4.1. VESPER の構 造

ー ブ す る た め に Kprobes を ー ル は ， プ ロ ー ブ 時 の 情 報 を 記 OS 上 の ク ラ ス タ 管 理 ソ フ ト ウ ェ ア へ 対 応 す る ． ま た ，5 に よ り ゲ ス ト OS の ユ ー ザ 空 間 の 障 害 の 影 響 を 低 減 で き る ． 1 を 満 た す し て 実 装 す る ． 2 の 実 現 す る た め に ， VEPSER は ， 階 層 構 造 を 持 た せ ， VMM に 依 存 す る 部 分 を 最 小 限 に す る ． 3， ４ の 要 件 を 満 た す た め に は VESPER は ホ ス ト OS と ゲ ス ト OS の 間 で ，何 ら か の 通 信 を す る 必 要 が あ る が ， Xen や KVM で は ， 既 に フ ロ ン ト エ ン ド ド ラ イ バ と バ ッ ク エ ン ド ド ラ イ バ か ら な る 分 割 ド ラ イ バ 方 式 の VM 間 通 信 イ ン フ ラ が 用 意 さ れ て い る ． Xen で は Xenbus が 提 供 さ れ て お り ， KVM で は virtio と い う 仕 組 み が 利 用 で き る ．ま た ，5 で は ，本 来 ゲ ス ト OS の ユ ー ザ 空 間 で 実 施 す る 作 業 を ， ホ ス ト OS の ユ ー ザ 空 間 で 実 施 す る ． 階 層 構 造 や 実 装 の 詳 細 に つ い て は 次 章 以 降 で 説 明 を 行 な う ． 図 1 VESPER の 構 造 上 述 し た よ う に ， VESPERは 2 組 の 分 割 ド ラ イ バ か ら 構 成 さ れ る が ，こ れ ら の ド ラ イ バ は 下 層 に あ る VMM に 強 く 依 存 し て い る た め ，VMM毎 に 実 装 す る 必 要 が あ る ． そ の た め ， VESPERは ， VMM依 存 部 分 を 最 小 限 に す る た め ， 図 2 に 示 す よ う に UI 層 ， Action 層 ， Communication層 か ら な る 3 層 構 造 で 設 計 し た ．こ れ に よ り ，VESPERは VMMに 依 存 す る Comm nication層 を 入 れ 替 え る だ け で ， Xenや KVM上 で 動 作 す る こ と が 可 能 に な る u

VESPER

VESPER で は ，ゲ ス ト OS の 情 報 を 収 ロ ー ブ の 挿 入 に は Kprobes を 利 用 し ， プ ロ ー ブ ハ ン ド ラ に お け る 情 報 の 記 録 に は relayfs を 利 用 す る ．本 章 で は ， 3 階 層 構 造 を 特 徴 と す る VESPER の 構 造 と そ の 動 作 に つ い て 説 明 す る ． VEPSER は ゲ ス ト OS を プ ロ 利 用 す る ． し か し ， Kprobes は ロ ー カ ル シ ス テ ム へ の プ ロ ー ブ 挿 入 機 能 で あ る た め ， ホ ス ト OS か ら ゲ ス ト OS と い っ た ，外 部 の OS に 対 し て プ ロ ー ブ を 直 接 挿 入 す る こ と は で き な い ． ま た ， Kprobes を 利 用 し て プ ロ ー ブ を 挿 入 す る 場 合 ， カ ー ネ ル モ ジ ュ ー ル と し て 実 装 す る の が 普 通 で あ る ． そ の た め ， Kprobes を 利 用 し て ゲ ス ト OS に プ ロ ー ブ を 挿 入 す る た め に は ，VESPER は ， Kprobes を 利 用 し た プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS に ロ ー ド す る 必 要 が あ る ． VESPER で は ，こ の モ ジ ュ ー ル ロ ー ド 機 能 を Probe Loader と し ， 分 割 ド ラ イ バ 方 式 で 実 装 す る ． VESPERで は ， プ ロ ー ブ モ ジ ュ 録 す る た め に relayfsを 利 用 す る ． プ ロ ー ブ モ ジ ュ ー ル は ゲ ス ト OS内 で 動 作 し て い る た め ，記 録 し た デ ー タ を ゲ ス ト OSか ら ホ ス ト OSへ 転 送 す る 必 要 が あ る ． VESPERで は ， こ の 記 録 し た デ ー タ を 転 送 す る 機 能 を Probe Listenerと し ，Probe Loaderと 同 様 に 分 割 ド ラ イ バ 方 式 で 実 装 す る ． 上 記 ， 分 割 ド ラ イ バ 方 式 を 用 い た VESPERの 全 体 構 造 を 図 1 に 示 す ． 図 2 VESPER の 3 階 層 構 造 各 層 の 説 明 を 以 下 に 示 す ． 1. UI 層 VESPER と ア プ リ ケ ー シ ョ ン と の イ ン タ フ ェ ー ス と な る 層 で あ る ． UI層 は ア プ リ ケ ー シ ョ ン に 対 し ， ゲ ス ト OSへ の モ ジ ュ ー ル の ロ ー ド や ア ン ロ ー ド ， ゲ ス ト OSで 記 録 さ れ た デ ー タ へ の ア ク セ ス 用 イ ン タ フ ェ ー ス を 提 供 す る ． こ れ ら の イ ン タ フ ェ ー ス は 6 章 で 説 明 す る ． 2. Action 層 UI 層 ， Communication 層 か ら の 要 求 を 処 理 す る 中 心 的 な 層 で あ る ．具 体 的 に は ，ゲ ス ト OS へ の モ ジ ュ ー ル の ロ ー ド や ア ン ロ ー ド ，ゲ ス ト OS と ホ ス ト OS 間 で の デ ー タ 共 有 の 実 質 的 な 処 理 を 行 な う ．

3. Communication 層 ホ ス ト OS と ゲ ス ト OS 間 の 通 信 チ ャ ネ ル を 提 供 す る ．本 層 は VMM の ア ー キ テ ク チ ャ に 強 く 依 存 し て い る た め ，VMM 毎 に 実 装 す る 必 要 が あ る ．VESPER で は ， VMM 間 の 差 異 を こ の 層 で 吸 収 す る ．

4.2. VESPER の動 作

VESPER で は ， プ ロ ー ブ を ゲ ス ト OS に 挿 入 す る た め に ，プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS に ロ ー ド し な け れ ば な ら な い ． そ し て ， プ ロ ー ブ モ ジ ュ ー ル が 収 集 し た デ ー タ を ゲ ス ト OS か ら ホ ス ト OS へ 転 送 し な け れ ば な ら な い ． VESPER の 処 理 の 流 れ を 図 3に 示 す ．

4.2.1. モ ジ ュ ー ル の ロ ー ド

ゲ ス ト OS を プ ロ ー ブ す る た め の 最 初 の 処 理 は ， ゲ ス ト OS に プ ロ ー ブ モ ジ ュ ー ル を ロ ー ド す る こ と で あ る ． モ ジ ュ ー ル の ロ ー ド 処 理 の 流 れ を 以 下 に 示 す ． な お ， A1～ A8 は 図 3に 対 応 し て い る ． 0. プ ロ ー ブ モ ジ ュ ー ル の 作 成 最 初 に Kprobes 及 び relayfs を 利 用 し た プ ロ ー ブ モ ジ ュ ー ル を 作 成 す る ． A1. モ ジ ュ ー ル ロ ー ド コ マ ン ド の 実 行 Probe Loader が 提 供 す る モ ジ ュ ー ル ロ ー ド コ マ ン ド を 実 行 す る ．な お ，ユ ー ザ は 必 要 に 応 じ て モ ジ ュ ー ル パ ラ メ タ を 指 定 す る こ と も 可 能 で あ る ． A2. モ ジ ュ ー ル 情 報 の 取 得

ホ ス ト OS側 の Probe Loaderの Action層 に お い て ，A1 に お い て 指 定 さ れ た モ ジ ュ ー ル に 関 し て ，そ の 名 前 や サ イ ズ ， ア ド レ ス 等 を ユ ー ザ 空 間 か ら 取 得 す る ． A3. モ ジ ュ ー ル ロ ー ド 要 求 の 送 信 /受 信 VMM が 提 供 し て い る VM 間 通 信 機 能 を 利 用 し て ， ホ ス ト OS か ら ゲ ス ト OS へ モ ジ ュ ー ル 及 び 関 連 情 報 を 転 送 す る ． A4. モ ジ ュ ー ル の ロ ー ド

ゲ ス ト OS 側 Probe Loader の Action 層 で は ，ユ ー ザ 空 間 を 利 用 せ ず に モ ジ ュ ー ル の ロ ー ド を 実 行 す る ．

A5. relay バ ッ フ ァ の 共 有

A6. relay バ ッ フ ァ 情 報 の 送 信 /受 信

Probe Listenerの Communication層 で は ，A5 に て ゲ ス ト OS側 Action層 で 取 得 し た relayバ ッ フ ァ に 関 す る 情 報 を ，VM間 通 信 機 能 を 利 用 し て ，ゲ ス ト OSか ら ホ ス ト OSへ 転 送 す る ．

A7. relayfs 用 構 造 体 の 作 成

ホ ス ト OS 側 Probe Listener の Action 層 は relayfs の イ ン タ フ ェ ー ス を 利 用 し て ， ゲ ス ト OS の 情 報 を UI 層 に 提 供 す る ．そ の た め ，ゲ ス ト OS か ら 取 得 し た 情 報 を 利 用 し て ， relayfs 管 理 構 造 体 を 作 成 す る ．

A8. プ ロ ー ブ し た デ ー タ の 提 供 /分 析

UI 層 で は relayfs の イ ン タ フ ェ ー ス を 利 用 し て ，ホ ス ト OS 側 Probe Listener の Action 層 か ら 情 報 を 取 得 し ， ユ ー ザ ア プ リ ケ ー シ ョ ン に 提 供 す る ．

4.2.2. ゲ ス ト OS 情 報 の 取 得

4.2.1 の 処 理 が 終 了 す る と ， Probe Listenerは ゲ ス ト OS と ホ ス ト OSの 間 で ，プ ロ ー ブ モ ジ ュ ー ル の relayバ ッ フ ァ の 共 有 を 開 始 す る ． こ こ で ， 採 取 し た 情 報 自 体 は 共 有 バ ッ フ ァ に 格 納 さ れ て い る た め ，ゲ ス ト OSか ら ホ ス ト OSへ 転 送 す る 必 要 は な い が ，読 み 込 み 開 始 イ ン デ ッ ク ス 等 の バ ッ フ ァ 管 理 情 報 は ， 共 有 し て い な い た め ， ゲ ス ト OSか ら ホ ス ト OSへ 転 送 す る 必 要 が あ る ．こ の た め ， ゲ ス ト OSを 監 視 中 の VESPERの 動 作 は 下 記 の よ う に な る ． B1. ゲ ス ト OS 情 報 の 収 集 プ ロ ー ブ モ ジ ュ ー ル は ， ロ ー ド さ れ る と ， プ ロ ー ブ さ れ た 命 令 が 実 行 さ れ る 度 に 情 報 を 採 取 し ， relay バ ッ フ ァ へ 格 納 す る ． B2. ゲ ス ト OS 側 イ ン デ ッ ク ス 情 報 の 取 得 relay バ ッ フ ァ は 複 数 の サ ブ バ ッ フ ァ か ら 構 成 さ れ て い る ． Probe Listener で は サ ブ バ ッ フ ァ の 切 り 替 え が 発 生 し た 際 に ， relay バ ッ フ ァ の イ ン デ ッ ク ス 情 報 を 取 得 し ，ホ ス ト OS に 通 知 す る た め の メ ッ セ ー ジ を 作 成 す る ． B3. ゲ ス ト OS 側 イ ン デ ッ ク ス 情 報 の 転 送 VM 間 通 信 機 能 を 利 用 し て ， ホ ス ト OS 側 Probe Listener は バ ッ フ ァ の イ ン デ ッ ク ス 情 報 を 含 む メ ッ セ ー ジ を ゲ ス ト OS か ら 取 得 す る ．

ゲ ス ト OS 側 Probe Listener の Action 層 が ， プ ロ ー ブ モ ジ ュ ー ル よ り ， relay バ ッ フ ァ の サ イ ズ や ア ド レ ス 等 の 情 報 を 取 得 し ，ホ ス ト OS と の 共 有 を 行 な う た め の 処 理 を 実 行 す る ．

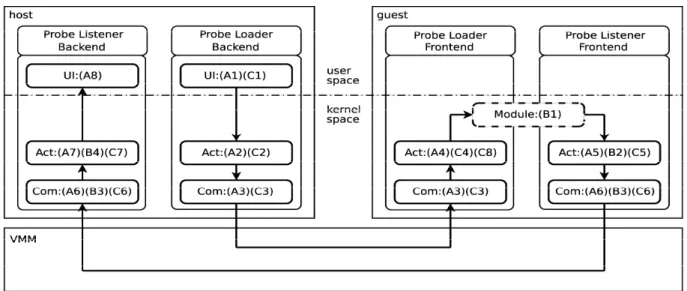

図 3 VESPER の 処 理 の 流 れ B4. ホ ス ト OS 側 イ ン デ ッ ク ス 情 報 の 更 新 ホ ス ト OS 側 Probe Listener は ，ゲ ス ト OS か ら 取 得 し た イ ン デ ッ ク ス 情 報 に 基 づ き ，ホ ス ト OS 内 の relay バ ッ フ ァ の イ ン デ ッ ク ス を 更 新 す る ．

4.2.3. モ ジ ュ ー ル の ア ン ロ ー ド

モ ジ ュ ー ル の ア ン ロ ー ド 処 理 は ， 基 本 的 に ， 4.2.1 に 示 し た モ ジ ュ ー ル ロ ー ド の 処 理 と ほ ぼ 同 じ で あ る ． 相 違 点 は ， 実 際 に モ ジ ュ ー ル の ア ン ロ ー ド を す る 部 分 が 2 段 階 に 分 け ら れ て い る 点 で あ る ． こ れ は ， ゲ ス ト OSの モ ジ ュ ー ル を ア ン ロ ー ド す る 前 に ，ホ ス ト OSに 作 成 し て あ る イ ン タ フ ェ ー ス を 削 除 す る 必 要 が あ る た め で あ る ． モ ジ ュ ー ル ア ン ロ ー ド の 処 理 を 下 記 に 示 す ． C1. モ ジ ュ ー ル ア ン ロ ー ド コ マ ン ド の 実 行 C2. モ ジ ュ ー ル 情 報 の 取 得 C3. モ ジ ュ ー ル ア ン ロ ー ド 要 求 の 送 信 /受 信 /受 信 C4. モ ジ ュ ー ル の ア ン ロ ー ド １ C4. モ ジ ュ ー ル の ア ン ロ ー ド １ C5. relay バ ッ フ ァ 共 有 の 終 了 C5. relay バ ッ フ ァ 共 有 の 終 了 C6. バ ッ フ ァ 共 有 終 了 要 求 の 送 信 /受 信 C6. バ ッ フ ァ 共 有 終 了 要 求 の 送 信 /受 信 C7. relay バ ッ フ ァ の 削 除 C7. relay バ ッ フ ァ の 削 除 C8. モ ジ ュ ー ル の ア ン ロ ー ド ２ C8. モ ジ ュ ー ル の ア ン ロ ー ド ２

5. VESPER の 実 装

5. VESPER の 実 装

5.1. Probe Loader

5.1. Probe Loader

Probe Loader は ゲ ス ト OS の ユ ー ザ 空 間 を 利 用 せ ず に ，ホ ス ト OS か ら ゲ ス ト OS へ プ ロ ー ブ モ ジ ュ ー ル を ロ ー ド す る ． こ れ を 実 現 す る た め に ， Probe Loader に は 2 つ の 機 能 が 必 要 で あ る ． １ つ は ， プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ 転 送 す る 機 能 で あ り ， も う 一 つ は ， ゲ ス ト OS に お い て ユ ー ザ 空 間 を 利 用 せ ず に モ ジ ュ ー ル を ロ ー ド す る 機 能 で あ る ． Probe Loader は ゲ ス ト OS の ユ ー ザ 空 間 を 利 用 せ ず に ，ホ ス ト OS か ら ゲ ス ト OS へ プ ロ ー ブ モ ジ ュ ー ル を ロ ー ド す る ． こ れ を 実 現 す る た め に ， Probe Loader に は 2 つ の 機 能 が 必 要 で あ る ． １ つ は ， プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ 転 送 す る 機 能 で あ り ， も う 一 つ は ， ゲ ス ト OS に お い て ユ ー ザ 空 間 を 利 用 せ ず に モ ジ ュ ー ル を ロ ー ド す る 機 能 で あ る ．

5.1.1. モ ジ ュ ー ル 転 送 機 能

5.1.1. モ ジ ュ ー ル 転 送 機 能

プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ ロ ー ド す る た め に ， VESPER は ， ま ず ， プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ 転 送 す る 必 要 が あ る ． 通 常 ， VMM は メ モ リ 共 有 機 能 を 利 用 し た VM 間 通 信 機 能 を 備 え て お り ， Xen で は grant table と I/O ring が 提 供 さ れ て い る ． 本 機 能 を 利 用 す る た め に ， Probe Loader は ， ゲ ス ト OS 上 に フ ロ ン ト エ ン ド ド ラ イ バ ， ホ ス ト OS 上 に バ ッ ク エ ン ド ド ラ イ バ を 有 す る ， Xenbus を 利 用 し た 分 割 ド ラ イ バ 方 式 で 実 装 す る ． プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ ロ ー ド す る た め に ， VESPER は ， ま ず ， プ ロ ー ブ モ ジ ュ ー ル を ホ ス ト OS か ら ゲ ス ト OS へ 転 送 す る 必 要 が あ る ． 通 常 ， VMM は メ モ リ 共 有 機 能 を 利 用 し た VM 間 通 信 機 能 を 備 え て お り ， Xen で は grant table と I/O ring が 提 供 さ れ て い る ． 本 機 能 を 利 用 す る た め に ， Probe Loader は ， ゲ ス ト OS 上 に フ ロ ン ト エ ン ド ド ラ イ バ ， ホ ス ト OS 上 に バ ッ ク エ ン ド ド ラ イ バ を 有 す る ， Xenbus を 利 用 し た 分 割 ド ラ イ バ 方 式 で 実 装 す る ． VESPER で は ，バ ッ ク エ ン ド ド ラ イ バ に お い て grant table を 利 用 し て 共 有 メ モ リ を 確 保 し ，モ ジ ュ ー ル の イ メ ー ジ を 書 き 込 む ．そ し て ，バ ッ ク エ ン ド ド ラ イ バ は ， I/O ring に メ モ リ 共 有 要 求 を 送 信 す る ．そ の 後 ，I/O ring を 介 し ， フ ロ ン ト エ ン ド ド ラ イ バ は 要 求 を 受 信 し ， 該 当 す る 共 有 メ モ リ を 自 身 の 仮 想 ア ド レ ス 空 間 に マ ッ プ す る ． VESPER で は ，バ ッ ク エ ン ド ド ラ イ バ に お い て grant table を 利 用 し て 共 有 メ モ リ を 確 保 し ，モ ジ ュ ー ル の イ メ ー ジ を 書 き 込 む ．そ し て ，バ ッ ク エ ン ド ド ラ イ バ は ， I/O ring に メ モ リ 共 有 要 求 を 送 信 す る ．そ の 後 ，I/O ring を 介 し ， フ ロ ン ト エ ン ド ド ラ イ バ は 要 求 を 受 信 し ， 該 当 す る 共 有 メ モ リ を 自 身 の 仮 想 ア ド レ ス 空 間 に マ ッ プ す る ．

4

4 章 で 説 明 し た よ う に ，VESPERは Probe Loaderと Probe Listenerの 二 つ か ら 構 成 さ れ て い る ． 現 在 ， Xen向 け の VESPERを 開 発 し て お り ， 本 章 で は ， そ の 実 装 に つ い て 説 明 す る ．

章 で 説 明 し た よ う に ，VESPERは Probe Loaderと Probe Listenerの 二 つ か ら 構 成 さ れ て い る ． 現 在 ， Xen向 け の VESPERを 開 発 し て お り ， 本 章 で は ， そ の 実 装 に つ い て 説 明 す る ． 通 常 は ， セ キ ュ リ テ ィ 上 の 問 題 か ら ， 上 記 VESPER の 場 合 と は 異 な り ， フ ロ ン ト エ ン ド ド ラ イ バ が バ ッ ク エ ン ド ド ラ イ バ に 対 し て ， I/O ring を 利 用 し て 要 求 を 送 信 す る ． こ れ は ， 仮 に ， バ ッ ク エ ン ド ド ラ イ バ が フ ロ ン ト エ ン ド ド ラ イ バ に 対 し て I/O ring を 利 用 し て 要 通 常 は ， セ キ ュ リ テ ィ 上 の 問 題 か ら ， 上 記 VESPER の 場 合 と は 異 な り ， フ ロ ン ト エ ン ド ド ラ イ バ が バ ッ ク エ ン ド ド ラ イ バ に 対 し て ， I/O ring を 利 用 し て 要 求 を 送 信 す る ． こ れ は ， 仮 に ， バ ッ ク エ ン ド ド ラ イ バ が フ ロ ン ト エ ン ド ド ラ イ バ に 対 し て I/O ring を 利 用 し て 要

求 を 送 信 し た 場 合 ， フ ロ ン ト エ ン ド ド ラ イ バ で は 要 求 を 満 た す た め に ， 共 有 メ モ リ に 対 し て read/write を 行 な わ な け れ ば な ら な い が ， こ れ に よ り ホ ス ト OS の 内 容 を ゲ ス ト OS が 書 き 換 え る こ と に な る か ら で あ る ． し か し な が ら ， VESPER で は 前 述 し た と お り ， ホ ス ト OS が ゲ ス ト OS に 対 し て ，モ ジ ュ ー ル ロ ー ド の 要 求 を す る 必 要 が あ る ． 一 方 で ， セ キ ュ リ テ ィ の 側 面 を 考 慮 す る と ， VESPER に お い て も ， ゲ ス ト OS が ホ ス ト OS に 対 し て 要 求 す る 形 式 を と る べ き で あ る ． そ こ で ， こ の 本 来 の 形 式 を 守 る た め に ，VESPER で は ゲ ス ト OS の フ ロ ン ト エ ン ド ド ラ イ バ が ， 最 初 に ダ ミ ー の 要 求 を ホ ス ト OS の バ ッ ク エ ン ド ド ラ イ バ に 対 し て 送 信 す る こ と に し た ． バ ッ ク エ ン ド ド ラ イ バ で は ， リ ク エ ス ト を 受 信 後 ，UI 層 で モ ジ ュ ー ル ロ ー ド の コ マ ン ド が 実 行 さ れ る と ， モ ジ ュ ー ル ロ ー ド の 要 求 を ， 最 初 の ダ ミ ー 要 求 へ の 応 答 と し て フ ロ ン ト エ ン ド ド ラ イ バ へ 送 信 す る ． こ の よ う に し て ， フ ロ ン ト エ ン ド ド ラ イ バ は ， サ イ ズ 等 ， モ ジ ュ ー ル に 関 す る 情 報 を 取 得 し ， モ ジ ュ ー ル イ メ ー ジ 用 の 共 有 メ モ リ を grant table を 利 用 し て 確 保 す る ． 共 有 メ モ リ を 確 保 し 終 わ る と ， フ ロ ン ト エ ン ド ド ラ イ バ は ， 実 際 の モ ジ ュ ー ル ロ ー ド の 要 求 を バ ッ ク エ ン ド ド ラ イ バ に 対 し て 発 行 す る ． バ ッ ク エ ン ド ド ラ イ バ で は モ ジ ュ ー ル ロ ー ド 要 求 を 受 信 す る と ， copy_from_user() を 利 用 し て ， モ ジ ュ ー ル イ メ ー ジ を ユ ー ザ 空 間 か ら 共 有 メ モ リ へ コ ピ ー し ， フ ロ ン ト エ ン ド ド ラ イ バ か ら の 応 答 と し て そ の イ メ ー ジ を 送 信 す る ． モ ジ ュ ー ル の ロ ー ド が 終 了 す る と ， フ ロ ン ト エ ン ド ド ラ イ バ は ， そ の 結 果 を ， 新 た な ダ ミ ー 要 求 と し て バ ッ ク エ ン ド ド ラ イ バ へ 送 信 す る ． 再 度 ， ホ ス ト OS に て モ ジ ュ ー ル ロ ー ド の コ マ ン ド が 実 行 さ れ た 場 合 に は ， 本 ダ ミ ー 要 求 へ の 応 答 と し て ， バ ッ ク エ ン ド ド ラ イ バ は モ ジ ュ ー ル ロ ー ド の 要 求 を フ ロ ン ト エ ン ド ド ラ イ バ に 対 し て 送 信 す る ． 上 記 ， フ ロ ン ト エ ン ド ド ラ イ バ と バ ッ ク エ ン ド ド ラ イ バ 間 の 通 信 プ ロ ト コ ル を 下 記 に 示 す ． 1. フ ロ ン ト エ ン ド ド ラ イ バ が ダ ミ ー 要 求 を 送 信 2. ホ ス ト OS 上 で ア プ リ ケ ー シ ョ ン が VESPER の モ ジ ュ ー ル ロ ー ド コ マ ン ド を 実 行 3. バ ッ ク エ ン ド ド ラ イ バ が モ ジ ュ ー ル ロ ー ド 要 求 を ダ ミ ー 要 求 へ の 応 答 と し て 送 信 4. フ ロ ン ト エ ン ド ド ラ イ バ が 共 有 メ モ リ を 確 保 し た 後 ， 本 当 の モ ジ ュ ー ル ロ ー ド 要 求 を 送 信 5. バ ッ ク エ ン ド ド ラ イ バ は モ ジ ュ ー ル の イ メ ー ジ を 共 有 メ モ リ へ コ ピ ー 6. フ ロ ン ト エ ン ド ド ラ イ バ が モ ジ ュ ー ル を ロ ー ド 7. フ ロ ン ト エ ン ド ド ラ イ バ が ，ロ ー ド 結 果 を 新 た な ダ ミ ー 要 求 と し て 送 信 8. バ ッ ク エ ン ド ド ラ イ バ は モ ジ ュ ー ル の ロ ー ド 結 果 を ア プ リ ケ ー シ ョ ン へ 通 知 9. 以 降 ， 2～ 8 の 繰 り 返 し 上 記 プ ロ ト コ ル を 実 現 す る た め に ， VESPER で は 初 期 化 時 に ， 1 回 ダ ミ ー 要 求 を 送 信 し て い る ． こ の 方 法 で 現 在 は 本 プ ロ ト コ ル を 利 用 し な か っ た 場 合 に 発 生 す る ， セ キ ュ リ テ ィ 上 の 問 題 を 回 避 し て い る ．

5.1.2. モ ジ ュ ー ル ロ ー ド 機 能

実 際 に シ ス テ ム を 運 用 し て い る と ， ユ ー ザ ア プ リ ケ ー シ ョ ン が 制 御 不 可 能 に な り ， ア プ リ ケ ー シ ョ ン は 実 行 で き な い が ， カ ー ネ ル は 動 作 可 能 な 場 合 が 時 々 発 生 す る ． こ の よ う な 状 況 に お い て ， 仮 に ， ユ ー ザ 空 間 を 利 用 せ ず に プ ロ ー ブ モ ジ ュ ー ル が ロ ー ド で き れ ば ， シ ス テ ム の 不 具 合 の 原 因 を 調 査 可 能 で あ る ． そ の た め ， VESPER で は ， モ ジ ュ ー ル ロ ー ド 機 能 を ゲ ス ト OS の ユ ー ザ 空 間 を 利 用 せ ず に 実 装 す る ． 現 在 ，Linuxに お け る モ ジ ュ ー ル ロ ー ド の 中 心 的 機 能 を 提 供 す る load_module() 等 の 関 数 で は ，モ ジ ュ ー ル の ロ ー ド は ユ ー ザ 空 間 か ら 実 行 さ れ る と い う 前 提 で 実 装 さ れ て い る た め ， copy_from_user() を 利 用 し て モ ジ ュ ー ル の イ メ ー ジ を 取 得 し て い る ．copy_from_user()内 部 で は ア ド レ ス を 確 認 す る た め に access_ok() を 呼 び 出 す ．こ こ で ，access_ok() は 実 際 に は 呼 び 出 し 元 の 関 数 が ユ ー ザ 空 間 に 存 在 し て い る か を 確 認 し て い る の で は な く ， ア ド レ ス が 該 当 プ ロ セ ス の ア ド レ ス 空 間 内 か ど う か を 確 認 し て い る ． そ の た め ， VESPERで は ， モ ジ ュ ー ル ロ ー ド 機 能 を ゲ ス ト OS側 Action層 に お け る カ ー ネ ル ス レ ッ ド と し て 実 装 し た ． こ の カ ー ネ ル ス レ ッ ド は load_module() を 呼 び 出 す sys_init_module() を 利 用 す る ．モ ジ ュ ー ル の イ メ ー ジ は ，5.1.1 で 説 明 し た モ ジ ュ ー ル 転 送 機 能 に よ り ，既 に ゲ ス ト OSの ア ド レ ス 空 間 に マ ッ プ さ れ て お り ，load_module() 内 で 呼 び 出 さ れ る copy_from_user() は 問 題 な く 動 作 す る ． し か し な が ら ， sys_init_module()や load_module()は エ ク ス ポ ー ト さ れ て い な い た め ， カ ー ネ ル モ ジ ュ ー ル か ら 直 接 呼 び 出 す こ と が で き な い ． こ の 問 題 に 対 し ， VESPER で は ， ゲ ス ト OS の シ ン ボ ル テ ー ブ ル か ら こ れ ら の シ ン ボ ル の ア ド レ ス を あ ら か じ め 取 得 し て お き ， ホ ス ト OS で モ ジ ュ ー ル を ロ ー ド す る 際 に ， パ ラ メ タ と し て 渡 す こ と で 解 決 し て い る ．

5.2. Probe Listener

Probe Listener は ゲ ス ト OS か ら プ ロ ー ブ 時 に 記 録 し た デ ー タ を 取 得 し ， ホ ス ト OS 上 の ア プ リ ケ ー シ ョ ン に 対 し ， そ の デ ー タ を 提 供 す る 必 要 が あ る ． プ ロ ー ブ モ ジ ュ ー ル は プ ロ ー ブ ポ イ ン ト に お け る ゲ ス ト OS の

情 報 を 記 録 す る た め に relayfs を す る ．こ こ で ，relayfs は 自 身 の バ ッ フ ァ を ペ ー ジ 単 位 で 管 理 し て い る ．ま た ， grant table に よ る 共 有 メ モ リ も ， ペ ー ジ 単 位 の 管 理 を 行 な っ て い る ． そ の た め ， relay バ ッ フ ァ を grant table を 用 い て 共 有 す れ ば ， ホ ス ト OS と ゲ ス ト OS の 間 で ， デ ー タ の コ ピ ー を す る 必 要 は な い ．ま た ，relay バ ッ フ ァ を 共 有 す る こ と に よ り ， そ の 他 に 必 要 な 制 御 機 構 も 大 幅 に 削 減 す る こ と が 可 能 で あ る ． 上 記 の よ う に ， プ ロ ー ブ し た デ ー タ を 格 納 す る バ ッ フ ァ を ホ ス ト OS と ゲ ス ト OS で 共 有 す る 場 合 ，ホ ス ト OS 上 の ア プ リ ケ ー シ ョ ン が 正 し い デ ー タ に ア ク セ ス す る た め に は ，relay バ ッ フ ァ の 読 み 出 し イ ン デ ッ ク ス や padding 値 等 の 管 理 情 報 を 更 新 す る 必 要 が あ る ． こ の た め ，Probe Listener は バ ッ フ ァ 共 有 機 能 と 管 理 情 報 更 新 機 能 と か ら 構 成 す る ． ま た ， Probe Loader と 同 様 に ， 分 割 ド ラ イ バ 方 式 で 実 装 す る ．

5.2.1. バ ッ フ ァ 共 有 機 能

前 述 し た よ う に ， プ ロ ー ブ モ ジ ュ ー ル は relay バ ッ フ ァ に ゲ ス ト OS の 情 報 を 記 録 す る た め ，Probe Listener は ホ ス ト OS と ゲ ス ト OS の 間 で ， relay バ ッ フ ァ を 共 有 す る 必 要 が あ る ． バ ッ フ ァ の 共 有 は ， Probe Loader の モ ジ ュ ー ル 転 送 機 能 と 同 様 に ， grant table を 用 い て 実 現 す る ． ま た ， 共 有 バ ッ フ ァ に 関 す る 情 報 に 関 し て も ，I/O ring を 利 用 し て ゲ ス ト OS か ら ホ ス ト OS に 対 し て 送 信 す る ．

5.2.2. 管 理 情 報 更 新 機 能

Probe Listener が バ ッ フ ァ を 共 有 す る と ， ホ ス ト OS と ゲ ス ト OS で relayfs の バ ッ フ ァ だ け 共 有 し て い る 状 態 に な る ．こ の と き ，実 際 に デ ー タ 記 録 が 行 な わ れ る ， ゲ ス ト OS 側 で は バ ッ フ ァ の イ ン デ ッ ク ス 等 ， relayfs 管 理 構 造 体 の デ ー タ が 更 新 さ れ る が ， ホ ス ト OS 側 で は 管 理 構 造 体 は 共 有 し て い な い た め ， 更 新 さ れ な い ． そ の た め ，ホ ス ト OS 上 の UI 層 へ 記 録 し た デ ー タ を 正 し く 提 供 す る た め に は ，ホ ス ト OS 上 の relayfs 管 理 構 造 体 の 情 報 を 更 新 す る 必 要 が あ る ． そ こ で ， Probe Listener で は ，こ の 問 題 を 解 決 す る た め に ，I/O ring を 利 用 し て ，必 要 な 管 理 情 報 を ゲ ス ト OS か ら ホ ス ト OS へ 転 送 す る ．ゲ ス ト OS 側 Probe Listener は 更 新 が 必 要 な 情 報 を 含 め た メ ッ セ ー ジ を 作 成 し ， I/O ring へ 書 き 込 む ． ホ ス ト OS 側 Probe Listener は I/O ring か ら メ ッ セ ー ジ を 読 み 出 し ，relayfs の 管 理 用 構 造 体 を 更 新 す る ． 上 記 管 理 情 報 の 更 新 は ， ゲ ス ト OS の 情 報 が 変 化 し た ら 即 座 に ホ ス ト OS 上 の 管 理 情 報 へ 反 映 さ せ る の が 理 想 的 で あ る ． し か し な が ら ， I/O ring を 介 し た メ ッ セ ー ジ の 送 信 は ， 割 り 込 み を 伴 う た め ， 管 理 情 報 の 更 新 の 度 に 実 施 す る に は ， オ ー バ ヘ ッ ド が 大 き い ． そ の た め ， Probe Listener で は ， relay バ ッ フ ァ の サ ブ バ ッ フ ァ の 切 り 替 え が 発 生 し た 際 に ， 管 理 用 構 造 体 を 更 新 す る こ と に し た ．

6. イ ン タ フ ェ ー ス

ゲ ス ト OS 側 で relay バ ッ フ ァ の 共 有 処 理 が 終 了 し た こ と を ホ ス ト OS が 受 信 す る と ， ホ ス ト OS で は ， UI 層 に 対 し て ，relayfs の イ ン タ フ ェ ー ス を 利 用 し て デ ー タ を 提 供 す る た め に ，relayfs の 管 理 用 構 造 体 を 作 成 す る ． こ の と き ， Probe Listener で は ， 通 常 relayfs 管 理 用 構 造 体 を 作 成 す る た め に 利 用 す る relay_open()を 使 用 し な い ． こ れ は ， Probe Listener で は ， relay バ ッ フ ァ 用 の ペ ー ジ を 新 た に 確 保 す る 必 要 は な く ，ゲ ス ト OS と 共 有 し て い る ペ ー ジ を relay バ ッ フ ァ の 仮 想 ア ド レ ス 領 域 に マ ッ プ す れ ば よ い か ら で あ る ． こ の た め ， Probe Listener で は relayfs 管 理 用 構 造 体 で あ る rchan を 手 動 で 設 定 し て い る ． rchan の 設 定 が 終 了 す る と ， 他 の relayfs を 利 用 し て い る サ ブ シ ス テ ム と 同 様 に ，sysfs 上 に エ ン ト リ が 作 成 さ れ る ． 実 際 の パ ス は ゲ ス ト OS の ID や モ ジ ュ ー ル の 名 前 を 含 み ， 次 の よ う に な る ．

6.1. アプリケーション用 インタフェース

VESPER は ア プ リ ケ ー シ ョ ン に 対 し ， ゲ ス ト OS に 対 し モ ジ ュ ー ル を ロ ー ド /ア ン ロ ー ド 用 及 び ゲ ス ト OS の 情 報 取 得 用 の 簡 潔 な イ ン タ フ ェ ー ス を 提 供 す る ． こ れ ら の イ ン タ フ ェ ー ス を 下 記 に 示 す ．

int virt_insmod( const int target_guest, const char *modname, const char *opt);

int virt_rmmod( const int target_guest, const char *modname, const long flags);

virt_insmod 及 び virt_rmmod は モ ジ ュ ー ル の ロ ー ド / ア ン ロ ー ド に 使 用 し ， 引 数 は target_guest を 追 加 し た 以 外 は ， insmod や rmmod と 同 様 で あ る ． ま た ， 現 在 は ，ア プ リ ケ ー シ ョ ン は 直 接 relayfs の イ ン タ フ ェ ー ス を 利 用 し て ゲ ス ト OS の 情 報 を 取 得 す る 仕 組 み と な っ て い る ． /sys/kernel/debug/vesper/guestID/modname/． バ ッ フ ァ の 共 有 を 終 了 す る 場 合 に は ， 上 記 の 共 有 開 始 手 順 を 逆 順 に 実 行 し ， 次 の よ う に な る ． ホ ス ト OS 上 の relayfs 管 理 構 造 体 rchan を 削 除 後 ， ゲ ス ト OS に て バ ッ フ ァ 共 有 の 終 了 処 理 を 実 行 す る ．

6.2. モジュール用 インタフェース

VESPER は ， ゲ ス ト OS で 動 作 す る プ ロ ー ブ モ ジ ュ ー ル が ，relay バ ッ フ ァ を ホ ス ト OS と 共 有 す る た め の イ ン タ フ ェ ー ス を 提 供 し て い る ．ま た ，relay バ ッ フ ァ の サ ブ バ ッ フ ァ 切 り 替 え 時 に 呼 び 出 さ れ る callback 関 数 も 提 供 し て い る ． こ れ ら の イ ン タ フ ェ ー ス を 下 記 に 示 す ．

int relay_export_start( struct rchan :rchan, const char *modname);

void relay_export_stop( const char *modname);

int virtrelay_subbuf_start_callback(

struct rchan_buf *buf, void *subbuf, void *prev_subbuf, size_t prev_padding); 全 て の プ ロ ー ブ モ ジ ュ ー ル は relay_open() の 後 に relay_export_start() を ， relay_close() の 前 に relay_export_end() を 呼 び 出 す 必 要 が あ る ． ま た ， relay_open()を 呼 び 出 す と き に 必 要 な ，コ ー ル バ ッ ク 関 数 登 録 用 構 造 体 で あ る ， struct rchan_callbacks の subbuf_start メ ン バ に virtrelay_subbuf_start_callback() を 設 定 す る 必 要 が あ る ．

7. 評 価

本 章 で は Xen 上 の ゲ ス ト で Web サ ー ビ ス を 提 供 す る ク ラ ス タ シ ス テ ム を 構 成 し ，VESPER の 評 価 を 行 な う ．

7.1. 評 価 環 境

評 価 環 境 と し て は ， 物 理 サ ー バ を 2 台 用 意 し ， 各 サ ー バ で ゲ ス ト OS を 2 つ 起 動 す る ． 物 理 サ ー バ １ で 動 作 し て い る ゲ ス ト OS を VM1-1， VM1-2 と し ， 物 理 サ ー バ ２ で 動 作 し て い る ゲ ス ト OS を VM2-1，VM2-2 と し た と き ， VM1-1 と VM2-1 で ク ラ ス タ 1 を 構 成 し ， VM1-2 と VM2-2 で ク ラ ス タ ２ を 構 成 す る ． ク ラ ス タ 管 理 ソ フ ト ウ ェ ア と し て は Linux-HA が 提 供 し て い る Heartbeat を 利 用 す る ． こ こ で ， ク ラ ス タ １ は 通 常 の Heartbeat で 監 視 し ， ク ラ ス タ 2 は Heartbeat を 拡 張 し VESPER で 監 視 を 行 な う ． ク ラ ス タ 1 で は Heartbeat で 監 視 す る が ， 監 視 方 法 と し て は ， ゲ ス ト OS を 一 つ の 資 源 と し て 監 視 す る ．そ の た め ，内 部 の http サ ー バ の 監 視 は 対 応 し て い な い た め 行 な わ な い ． 監 視 対 象 の VM に 異 常 が 発 生 し た 場 合 に は ， Heartbeat 内 の LRM(Local Resource Manager)に 知 ら さ れ ， サ ー ビ ス 提 供 ノ ー ド の 切 り 替 え を 行 な う ．評 価 環 境 を 図 4に 示 す ．

7.2. heartbeat によるゲスト OS の監 視 方 法

heartbeat で は ，仮 想 化 環 境 で ク ラ ス タ を 構 築 す る 際 ， ホ ス ト OS 上 で 動 作 す る こ と で ，ゲ ス ト OS を 一 つ の 資 源 と し て 制 御 ・ 監 視 す る こ と が 可 能 で あ る ． 資 源 の 制 御 と し て は 次 の 3 つ が あ る ． • start 資 源 を 開 始 (起 動 )す る ．xen の ゲ ス ト OS の 場 合 xm コ マ ン ド を 利 用 し て 起 動 す る ． • stop 資 源 を 停 止 す る ． xen 環 境 で は ， start 同 様 xm コ マ ン ド を 利 用 し て い る ． • monitor (status) 資 源 の 監 視 を 行 な う ． xen で は xm コ マ ン ド を 利 用 し て ，ゲ ス ト OS が 存 在 し て い れ ば ，問 題 な し ，存 在 し て い な け れ ば 障 害 発 生 と 判 断 し て い る ．

7.3. VESPER によるゲスト OS の監 視 方 法

VESPER を 用 い て ゲ ス ト OS の 情 報 を ホ ス ト OS で 取 得 し ， 正 常 ／ 異 常 終 了 の 監 視 を 行 な っ た ． プ ロ ー ブ ポ イ ン ト と し て は panic()関 数 ， exit()関 数 を プ ロ ー ブ し た ．

7.4. 結 果 と考 察

上 記 の 環 境 で 実 験 を 行 な っ た 結 果 ， ゲ ス ト OS に パ ニ ッ ク が 発 生 す る 等 ， ゲ ス ト OS が 停 止 し て し ま う よ う な 状 況 で は ，heartbeat に よ る 監 視 と VESPER に よ る 監 視 で は フ ェ イ ル オ ー バ ま で の 時 間 に 差 が 生 じ な か っ た ． こ れ は ， heartbeat が xm コ マ ン ド で ゲ ス ト OS を 監 視 し て い る た め ， ゲ ス ト OS が 停 止 し た 場 合 に も 即 座 に 検 知 で き る 仕 組 み に な っ て い る か ら だ と 考 え ら れ る ． 一 方 ， ゲ ス ト OS は 動 作 し て い る が ， 内 部 の http サ ー バ に 障 害 が 発 生 し て ， ア プ リ ケ ー シ ョ ン が 終 了 す る 場 合 等 に は ， heartbeat に よ る 監 視 で は 障 害 を 検 出 で き ず ， フ ェ イ ル オ ー バ を 実 行 す る こ と は 無 か っ た ． し か し ， VESPER で 監 視 し て い る 際 に は 障 害 を 検 知 し ， 即 座 に フ ェ イ ル オ ー バ を 開 始 し ， サ ー ビ ス の 停 止 時 間 を 最 小 限 に す る こ と が で き た ． こ れ ら の こ と か ら ， VESPER を 利 用 す る こ と で ， Heartbeat で は 検 知 不 可 能 で あ っ た 障 害 の 検 知 に 成 功 し た ． ま た ， 本 実 験 で は 確 認 で き な か っ た が ， イ ベ ン ト ド リ ブ ン 方 式 の 障 害 通 知 を 採 用 し て い る こ と か ら ， 障 害 発 生 か ら 検 知 ま で の 時 間 を 縮 め ， サ ー ビ ス の 停 止 時 間 を 最 小 限 に す る こ と が 可 能 で あ る と 予 想 し て い る ． 一 方 で ， VESPER で の 監 視 を 行 う 際 に ， 2 つ の 問 題 が 生 じ た ．1 つ は ，ゲ ス ト OS の 監 視 場 所 の 決 定 で あ る ．

図 4 評 価 環 境 VESPER で は ， 提 供 し て い る サ ー ビ ス に 応 じ て 監 視 場 所 を 変 更 す る こ と が 可 能 だ が ， 逆 に 監 視 場 所 を 決 定 す る こ と が 非 常 に 難 し く ， 熟 練 者 に よ る 知 識 が 必 要 と な っ て し ま う ． 2 つ 目 は ， プ ロ ー ブ の オ ー バ ヘ ッ ド で あ る ． Xenprobes に 比 べ ， オ ー バ ヘ ッ ド は 格 段 に 小 さ く な っ た が ， そ れ で も ， 多 数 の プ ロ ー ブ を 挿 入 す る と ， 本 来 の サ ー ビ ス に 影 響 を 与 え る 可 能 性 が あ る ． 1 つ 目 の 問 題 と 関 係 す る が ， や は り ， 適 切 な 場 所 だ け に プ ロ ー ブ を 挿 入 す る 必 要 が あ る ．

8. ま と め と 今 後 の 開 発 項 目

本 論 文 で は ， 仮 想 化 環 境 に お い て ホ ス ト OS 上 で ゲ ス ト OS の 情 報 を 効 率 的 に 収 集 す る こ と が 可 能 な フ レ ー ム ワ ー ク で あ る VESPER を 提 案 し ，そ の 設 計 や 実 装 方 法 に つ い て 説 明 し た ． そ し て ， ク ラ ス タ シ ス テ ム に お け る フ ェ イ ル オ ー バ 遅 延 を 改 善 し た こ と を 示 し ， VESPER の 有 効 性 を 示 す と と も に ， 課 題 を 述 べ た ． 最 後 に ， 今 後 の 開 発 項 目 に つ い て 説 明 す る ． な お ， 8.6 は 直 接 的 に は VESPERと 関 係 な い が ， 今 後 ， 仮 想 化 環 境 に お け る ク ラ ス タ シ ス テ ム を 推 進 し て い く 際 に ， 解 決 す べ き 課 題 と 考 え る た め ， こ こ に 挙 げ て お く ． こ れ ら の 機 能 を 開 発 し ， 仮 想 化 環 境 で の よ り 高 信 頼 な ク ラ ス タ シ ス テ ム を 実 現 し て い く 予 定 で あ る ．

8.1. VESPER 基 本 機 能 の強 化

現 在 の VESPER に お い て も ，障 害 検 知 の 迅 速 化 等 を 実 現 す る こ と は で き た ． し か し な が ら ， ホ ス ト OS の バ ッ フ ァ 管 理 情 報 を サ ブ バ ッ フ ァ の 切 り 替 え 時 に し か 更 新 し な い こ と や ， ゲ ス ト OS の マ イ グ レ ー シ ョ ン に 対 応 指 定 い な い 等 ， 未 だ 不 足 し て い る 機 能 が あ り ， 基 本 機 能 の 強 化 が 必 要 で あ る ．

8.2. プローブ補 助 機 能

ク ラ ス タ 管 理 ソ フ ト ウ ェ ア や そ の 他 の ア プ リ ケ ー シ ョ ン が VESPER を 容 易 に 利 用 で き る よ う に ，プ ロ ー ブ 補 助 機 能 を 開 発 す る ． 本 機 能 に よ り ， 各 プ ロ ー ブ ポ イ ン ト は そ の 特 徴 に よ り ， 複 数 の グ ル ー プ へ と 分 類 さ れ 管 理 さ れ る ． ま た ， 本 機 能 で は ， メ モ リ 関 連 グ ル ー プ や ネ ッ ト ワ ー ク 関 連 グ ル ー プ な ど を ， 前 も っ て 定 義 し て お き ，ユ ー ザ は 必 要 に 応 じ て グ ル ー プ を 選 択 れ ば ， 必 要 な 部 分 だ け の 情 報 を 採 取 可 能 に な る ．

8.3. SystemTap との連 携

VESPERで は プ ロ ー ブ モ ジ ュ ー ル を 必 要 と す る が ， 通 常 モ ジ ュ ー ル の 作 成 に は C言 語 の 知 識 に 加 え ， カ ー ネ ル の 知 識 も 必 要 と な り ， 開 発 が 難 し い ． こ の 問 題 に 対 し ， 簡 単 な ス ク リ プ ト を 書 く こ と で ， モ ジ ュ ー ル を 作 成 可 能 な SystemTap [9] と い う ツ ー ル が 存 在 す る ． SystemTapに よ っ て ，VESPERで 利 用 す る プ ロ ー ブ モ ジ ュ ー ル が 作 成 で き れ ば ， 非 常 に 利 便 性 が 向 上 す る と 考 え ら れ る ．そ の た め ，今 後 SystemTapの 拡 張 へ 取 り 組 ん で い く 予 定 で あ る ．

8.4. virtio への対 応

virtio は KVM 等 い く つ か の VMM に お い て ，ゲ ス ト OS と ホ ス ト OS 間 の 通 信 機 能 を 実 現 し て い る ． 今 後 ， VESPER は KVM へ 対 応 す る 予 定 で あ る た め ，virtio へ の 対 応 は 必 須 で あ る ．

8.5. ホスト OS 障 害 の予 兆 検 知

仮 想 化 環 境 で は ， ホ ス ト OS に 障 害 が 発 生 し た 場 合 に は ，そ の ホ ス ト OS 上 で 動 作 し て い る ゲ ス ト OS は 全 て 影 響 を 受 け る ． こ の た め ， ホ ス ト OS の 障 害 の 予 兆

を 検 知 す る こ と は 非 常 に 重 要 で あ る ． 一 方 ， 仮 想 化 環 境 に お い て は ， 基 本 的 に ホ ス ト OS の み が 実 ハ ー ド ウ ェ ア に ア ク セ ス で き ，本 当 の 状 態 を 知 る こ と が で き る ． 以 上 の こ と か ら ， VESPER で は 今 後 ホ ス ト OS に 対 し て も プ ロ ー ブ を 挿 入 し ， 実 ハ ー ド ウ ェ ア も 含 め 監 視 を 行 な え る よ う 拡 張 す る ．

8.6. LRM における VM 内 サービス監 視 のサポート

前 述 し た と お り ， 仮 想 化 環 境 に お い て ， ク ラ ス タ シ ス テ ム を 構 成 す る 際 に ， ク ラ ス タ 管 理 ソ フ ト ウ ェ ア を ホ ス ト OS 上 で 動 作 さ せ ，ゲ ス ト OS を 資 源 と し て 監 視 す る 方 法 が 提 案 さ れ て い る ． こ の 方 法 の 場 合 ， ゲ ス ト OS 内 で 動 作 し て い る サ ー ビ ス の 監 視 に つ い て は ，現 在 サ ポ ー ト さ れ て お ら ず ， 監 視 方 法 も 含 め 今 後 検 討 す る 必 要 が あ る ．

9. 参 考 文 献

[1] The Xen virtual machine monitor,

http://www.cl.cam.ac.uk/Research/SRG/netos/xen/ [2] KVM, http://kvm.qumranet.com/

[3] Heartbeat, http://linux-ha.org

[4] Alan Robertson, Linux-HA Heartbeat Design, In Proceedings of the 4t h International Linux Showcase and Conference, 2000.

[5] Alan Robertson, World Class HA with Linux-HA, 7t h

The Linux Foudation Japan Symposium,

http://www.linux-foundation.jp/uploads/seminar2008 0312/Linux-HA-Japan2008.pdf

[6] Ananth N. Mavimalayanahalli et al., Probing the Guts of Kprobes, In Proceedings of Ottawa Linux Symposium, 2006.

[7] Nguyen Anh Quynh, Xenprobes, A Lightweight User-space Probing Framework for Xen Virtual Machine, In USENIX Annual Technical Conference Proceedings, 2007.

[8] Nitin A. Kamble et al., Evolusion in Kernel

Debugging using Hardware Virtualization With Xen, In Proceedings of Ottawa Linux Symposium, 2006. [9] SystemTap, http://sourceware.org/systemtap/ [10] Rusty Russel, lguest:Implementating the little Linux

hypervisor, In Proceedings of Ottawa Linux Symposium, 2007.

[11] VESPER, http://vesper.sourceforge.net/
