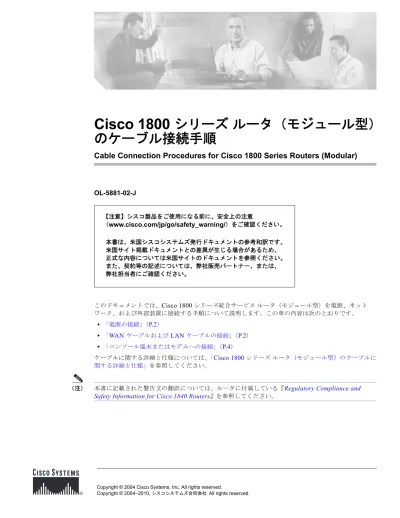

Cisco 1800
シリーズ
ルータ（モジュール型）
のケーブル接続手順
Cable Connection Procedures for Cisco 1800 Series Routers (Modular)
OL-5881-02-J
このドキュメントでは、Cisco 1800 シリーズ統合サービスルータ（モジュール型）を電源、ネット ワーク、および外部装置に接続する手順について説明します。この章の内容は次のとおりです。 • 「電源の接続」（P.2） • 「WAN ケーブルおよび LAN ケーブルの接続」（P.2） • 「コンソール端末またはモデムへの接続」（P.4） ケーブルに関する詳細と仕様については、「Cisco 1800 シリーズルータ（モジュール型）のケーブルに 関する詳細と仕様」を参照してください。（注） 本書に記載された警告文の翻訳については、ルータに付属している『Regulatory Compliance and Safety Information for Cisco 1840 Routers』を参照してください。
【注意】シスコ製品をご使用になる前に、安全上の注意 （www.cisco.com/jp/go/safety_warning/）をご確認ください。 本書は、米国シスコシステムズ発行ドキュメントの参考和訳です。 米国サイト掲載ドキュメントとの差異が生じる場合があるため、 正式な内容については米国サイトのドキュメントを参照ください。 また、契約等の記述については、弊社販売パートナー、または、 弊社担当者にご確認ください。
電源の接続
電源の接続
警告 インストレーション手順を読んでから、システムを電源に接続してください。ステートメント1004
。 （注） インストレーションは、設置場所に適用されるすべての電気規則に適合している必要があります。 ルータは、過電流保護機構を備えた 15 A、120 VAC（10 A、240 VAC）の回路に接続します。 （注） AC 電源の場合、入力電圧の許容限度は 85 VAC および 264 VAC です。 警告 この製品は設置する建物にショート（過電流）保護機構が備わっていることを前提に設計されていま す。保護装置の定格が15 A
、120 VAC
（10 A
、240 VAC
）を超えていないことを確認してくださ い。ステートメント1005
WAN
ケーブルおよび
LAN
ケーブルの接続
ここでは、WAN および LAN インターフェイスケーブルの接続手順について説明します。この章の内 容は次のとおりです。 • 「ポートおよびケーブル接続」（P.2） • 「接続手順および注意事項」（P.4） （注） ルータには通常、イーサネットケーブルが 1 本または 2 本付属しています。追加のネットワークケー ブルおよびトランシーバはシスコに発注できます。発注方法については、シスコ代理店にお問い合わせ ください。ケーブルのピン割り当てについては、オンラインの『Cisco Modular Access Router Cable Specifications』を参照してください。警告 雷が発生しているときには、システムに手を加えたり、ケーブルの接続や取り外しを行わないでくだ
さい。ステートメント
1001
ポートおよびケーブル接続
WAN ケーブルおよび LAN ケーブルの接続 表 1 WAN および LAN 接続 ポートまたは接続 ポートタイプ、カ ラー1 1. カラーコードは、シスコケーブル独自のものです。 接続先： ケーブル
Fast Ethernet（FE;
ファストイーサ ネット） RJ-45、イエロー イーサネットハブ ルータとの接続にはクロス ケーブルを使用 スイッチとの接続にはスト レートケーブルを使用 T1/E1 WAN RJ-48C T1 ネットワーク、E1 ネッ トワークまたは CSU/DSU RJ-48 T1/E1 ストレート ケーブル（PBX などのその 他の機器との接続にはクロ スケーブルを使用） シスコシリアル （1T） 60 ピン、D サブ、 ブルー CSU/DSU およびシリアル ネットワークまたは機器 シグナリングプロトコルに 一致するシスコシリアルト ランジションケーブル （EIA/TIA-232、 EIA/TIA-449、V.35、 X.21、または EIA/TIA-530）およびシリ アルポート動作モード （DTE または DCE） ケーブルの選択方法につい ては、『Cisco Modular Access Router Cable Specifications』を参照して ください。 Cisco Smart シリア ル（2T） Cisco Smart コンパ クトコネクタ、ブ ルー CSU/DSU およびシリアル ネットワークまたは機器 WIC-2T および WIC-2A/S 専用 DSL RJ-11C/RJ-14C サービスプロバイダーの DSL インターフェイス向け ネットワーク境界装置 RJ-11 ストレートケーブル （2 線式） RJ-14 ストレートケーブル （4 線式） BRI S/T WAN （外部 NT12） 2. NT1 = Network Termination 1; ネットワーク終端 1 RJ-45、オレンジ NT1 装置または PINX3
3. PINX = Private integrated network exchange
RJ-45 ストレート BRI U WAN （内蔵 NT1） RJ-49C/CA-A11、 オレンジ ISDN ネットワーク RJ-49 ストレート アナログモデム RJ-11 PSTN RJ-11 ストレート 56/64-kbps CSU/DSU 8 ピン（モジュール 型） RJ-48S インターフェイス RJ-48 ストレート
コンソール端末またはモデムへの接続
接続手順および注意事項
WAN または LAN ケーブルをそれぞれシャーシまたはインターフェイスカードの該当するコネクタに 接続します。 • コネクタに負担がかからないように、ケーブルを注意深く配置します。 • ケーブルを束ねて整理し、もつれないようにします。 • ケーブルの配線と曲げ半径に問題がないかどうかを点検します。必要に応じて、ケーブルの位置を 再調整します。 • 設置環境の条件に従ってケーブルタイを取り付けます。ケーブルのピン割り当てについては、『Cisco Modular Access Router Cable Specifications』を参照して ください。
コンソール端末またはモデムへの接続
ご使用のルータには、非同期シリアルコンソールポートと AUX ポートが搭載されています。これら のポートにより、ローカル（コンソール端末または PC を使用）またはリモート（モデムを使用）で ルータに管理アクセスを行うことができます。 コンソール端末、PC、またはモデムにルータを接続できるように、シスコでは次のケーブルおよびア ダプタを提供しています。 • コンソールケーブル（RJ-45/DB-9、ブルー）×1 • 1 モデムアダプタ（DB-9/DB-25） ここでは、コンソール端末または PC をコンソールポートに接続する手順、およびモデムを AUX ポー トに接続する手順について説明します。ケーブルのピン割り当てについては、『Cisco Modular Access Router Cable Specifications』を参照して ください。
コンソール
ポートとの接続
Cisco IOS command-line interface（CLI; コマンドラインインターフェイス）を使用してルータを設定 する場合は、ルータコンソールポートを端末または PC に接続してください。接続に必要なケーブル はルータに同梱されています。
PC には、HyperTerminal または同等の端末エミュレーションソフトウェアがインストールされている 必要があります。ソフトウェアのパラメータには 9600ボー、8 データビット、パリティなし、1 ス トップビット、およびモード制御なしを設定します。Cisco IOS を使用したルータ設定については 『Cisco 1800series router software configuration』を参照してください。
コンソール端末またはモデムへの接続 図 1 ルータへのコンソールケーブルの接続 ステップ 2 ケーブルの DB-9 コネクタを端末または PC に差し込みます。端末または PC に DB-9 コネクタに対応 しないコンソールポートが備えられている場合は、該当するアダプタをポートに取り付けてください （ルータには DB-9/DB-25 アダプタが付属しています）。 （注） コンソールポートではモード制御できないため、モデムをコンソールポートに接続しないことおをお 勧めします。モデムは AUX ポートにのみ接続してください。 1 コンソールポート（ライトブルー） 3 PC または端末と接続 2 コンソールケーブル（ライトブルー） 122332
1
2
3
CISCO 1841 100-240 VAC-1 A 50/60 Hzコンソール端末またはモデムへの接続
AUX
ポートへの接続
モデムが AUX ポートに接続されている場合、リモートユーザはルータにダイヤルインしてルータを設 定できます。接続にはコンソールケーブル（ライトブルー）とルータアクセサリキットに付属してい る DB-9/DB-25 コネクタアダプタを使用します。 モデムにルータを接続する手順は、次のとおりです。 ステップ 1 アダプタケーブルの RJ-45 コネクタをルータの AUX ポート（ブラック）に差し込みます（図 2を参 照）。 図 2 モデムのルータとの接続 ステップ 2 コンソールケーブルの DB-9 コネクタをモデムアダプタの DB-9 コネクタに差し込みます。 ステップ 3 モデムアダプタの DB-25 コネクタをモデムに差し込みます。ステップ 4 モデムとルータの AUX ポートが、同じ伝送速度（最大 115200 bps までサポート）で、Data Carrier Detect（DCD; データキャリア検知）と Data Terminal Ready（DTR; データ端末動作可能）操作が可 能なモード制御に設定されていることを確認してください。 1 Aux ポート（RJ-45） 3 DB-9/DB-25 モデムアダプタ 2 コンソールケーブル（ライトブルー） 4 モデム 122333
1
2
3
4
CISCO 1841 100-240 VAC-1 A 50/60 Hzコンソール端末またはモデムへの接続
