野県業技術総合センター環境情報技術部主要設備覧企業の皆様にご利いただける環境情報技術部 ( 松本市 ) の主要設備覧です設備は来場してご利いただくことが出来ます機器によっては現地での計測も可能です詳細はお問い合わせください Ⅰ EMC 試験設備名途仕様性能ページ雑

(1)

Ⅰ EMC 試験

設備名⽤途仕様・性能ページ

雑⾳許容度試験機電⼦機器の伝導性ノイズ(インパルスノイズ)に対する許容度試験出⼒電圧 4kV(50Ω) ／⽅形波出⼒(パルス幅 50nsec〜1000nsec) 静電気許容度試験機電⼦機器の静電気ノイズに対する許容度試験出⼒電圧 30kV ／放電ユニット容量 150pF 1

放電ユニット抵抗 330Ω ／ IEC 61000-4-2:2001 Ed2.0 準拠電源電圧変動許容度試験機電⼦機器の瞬停・電源電圧変動に対する許容度試験単相 16A(EUT) ／ IEC 61000-4-11 準拠

雷サージ許容度試験機電⼦機器の雷サージノイズに対する許容度試験出⼒電圧 15kV ／出⼒サージ波形:コンビネーションウェーブ 2 IEC 61000-4-5 準拠

Ⅱ 試作・加⼯

３Ｄプリンタ

（アクリル系樹脂/ＡＢＳ系樹脂） 3D データで⽴体造形 Stratasys Eden260VS（アクリル系）

積層ピッチ︓16μm

ワークサイズ︓255×252×200mm

Stratasys uPrint SE Plus（ABS 系）

積層ピッチ︓0.254/0.33mm

ワークサイズ︓203×203×152mm 3,4,5 ３次元モデル試作加⼯機

（⽚⾯/4 ⾯）⽊材，ケミカルウッド，

樹脂（PP, ABS 等）の切削加⼯ Roland DG MDX-500（⽚⾯）

ワークサイズ︓500×330×105mm Roland DG MDX-650（4 ⾯）

ワークサイズ︓φ200×410mm 6 レーザー彫刻機⽊材，樹脂，ガラス，紙，布等の

彫刻や切断飯⽥⼯業 L-907PC

レーザー出⼒︓100W（12mm 厚程度の⽊質合板の切断が可能） 7

⾮接触三次元形状測定装置

（据置型/ハンディ型）三次元形状の⾮接触測定

造形⽤データの⽣成コニカミノルタ VIVID 9i（据置型）

三⾓測量光切断⽅式／精度︓±50μm データ・デザイン Artec Eva（ハンディ型）

⾊情報取込み可／精度︓0.1mm(最⼤) 8,9

Ⅲ 環境試験

恒温恒湿槽電気機器・部品の信頼性試験エスペック PR-3KP

温度︓-20〜100℃／湿度︓20〜98%RH 10

フェードメータ繊維製品，⽪，⼯業製品等の耐光性試験キセノン式︓スガ試験機 SX75F-N カーボン式︓スガ試験機 FAL-SP 11,12 超促進耐候性試験機太陽光，温湿度，降⾬，結露による耐候性試

験スガ試験機 M6T︓屋外暴露１年の製品劣化を 70 時間程度で再現 13

Ⅳ ⾊や質感の評価

紫外可視近⾚外分光光度計物質の⾊を，各波⻑に対する透過・反射率スペクトルとして測

定⽇本分光 V-670

光源切換波⻑︓330〜350nm／波⻑範囲︓190〜2,700nm 14 三次元変⾓光度計反射光，透過光強度の三次元分布計測

(塗膜・印刷⾯等の質感，織物・⽑髪のツヤ感評価) 村上⾊彩技術研究所 GP-200

受光⾓度︓検出⾓度 0.1°step／資料⼨法︓130×110mm（最⼤） 15

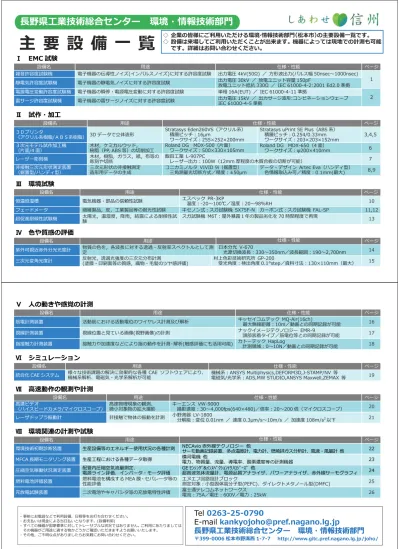

主要設備⼀覧

◇ 企業の皆様にご利⽤いただける環境・情報技術部⾨（松本市）の主要設備⼀覧です。

◇ 設備は来場してご利⽤いただくことが出来ます。機器によっては現地での計測も可能 です。詳細はお問い合わせください。

⻑野県⼯業技術総合センター環境・情報技術部⾨

Ⅴ ⼈の動きや感覚の計測

筋電計測装置活動筋における活動電位のワイヤレス計測及び解析キッセイコムテック MQ-Air(16ch)

最⼤無線距離︓10m／動画との同期記録が可能 16 視線計測装置視線位置と⾒ている画像(視野画像)の計測ナックイメージテクノロジー EMR-9

頭部装着タイプ／筋電位等との同期記録が可能 17 指接触⼒計測装置接触⼒や加速度などにより指の動作を計測・解析(触感評価にも活⽤可能) カトーテック HapLog 計測領域︓0〜10N／動画との同期記録が可能 18

Ⅵ シミュレーション

統合化 CAE システム様々な技術課題の解決に効果的な各種 CAE ソフトウェアにより、

機械系解析、電磁気・光学系解析が可能機械系︓ANSYS Multiphysics,DEFORM3D,J-STAMP/NV 等

電磁気/光学系︓ADS,MW STUDIO,ANSYS Maxwell,ZEMAX 等 19

Ⅶ ⾼速動作の観測や計測

⾼速ビデオ

（ハイスピードカメラ/マイクロスコープ）⾼速物理現象の観測、

微⼩対象物の拡⼤撮影キーエンス VW-9000

撮影速度︓30〜4,000fps(640×480)／倍率︓20〜200 倍（マイクロスコープ） 20 レーザドップラ振動計⾮接触で物体の振動を計測⼩野測器 LV-1800 分解能︓変位 0.01nm ／速度 0.3μm/s〜10m/s ／加速度 108m/s²以下 21

Ⅷ 環境関連の計測や試験

環境技術初期診断装置⽣産設備等のエネルギー使⽤状況の各種計測 NECAvio ⾚外線テクノロジー他サーモ動画記録装置、多点温度計、電⼒計、燃焼排ガス分析計、⾵速・⾵量計他 22 MFCA ⻑期モニタリング装置⽣産⼯程における各種データ取得横河電機他

電⼒、物質量、流量、導電率、酸素濃度等の計測機器 23

圧縮空気稼働状況測定装置配管内圧縮空気流量測定、

電源ライン評価、インバータ・モータ評価 GE ｾﾝｼﾝｸﾞ&ｲﾝｽﾍﾟｸｼｮﾝﾃｸﾉﾛｼﾞｰｽﾞ他

超⾳波気体流量計、電源品質アナライザ、パワーアナライザ、⾚外線サーモグラフィ 24 燃料電池評価装置燃料電池を構成する MEA 膜・セパレータ等の

性能評価エヌエフ回路設計ブロック

測定対象︓⼩型固体⾼分⼦型(PEFC)、ダイレクトメタノール型(DMFC) 25 充放電試験装置⼆次電池やキャパシタ等の充放電特性評価富⼠通テレコムネットワークス

電流︓75A／電圧︓600V／電⼒︓25kW 26

Tel 0263-25-0790

E-mail [email protected]

⻑野県⼯業技術総合センター環境・情報技術部⾨

〒399-0006 松本市野溝⻄ 1-7-7 http://www.gitc.pref.nagano.lg.jp/joho/

・事前にお電話などで利⽤設備、⽇程等をお打ち合わせください。

・お⽀払いは現⾦による当⽇払いとなります。(設備利⽤)

・すべての機器が国家標準に対してトレーサブルな状況ではありません。ご利⽤にあたりましてはその機器がご⽤途に適する物かどうかご確認いただきますようお願いいたします。

・その他，ご不明な点がありましたらお気軽にお問い合わせください。

(2)

Ⅰ ＥＭＣ試験

長野県工業技術総合センター

雑音／静電気許容度試験機

名称雑音許容度試験機／静電気許容度試験機

（県単平成９年度導入）

メーカ名 (株)ノイズ研究所／(株)ノイズ研究所型式 INS-400L／ESS-200AX

機能（用途）

雑音許容度試験機

電子機器の伝導性ノイズ(インパルスノイズ)に対する許容度を試験する装置です。

静電気許容度試験機

電子機器の静電気ノイズに対する許容度を試験する装置です。

仕様

雑音許容度試験機出力電圧：4kV 方形波出力（50Ω）

パルス幅：50nsec～1000nsec 三相対応

静電気許容度試験機出力電圧：30kV

放電ユニット容量：150pF＋放電ユニット抵抗：330Ω

（その他、組合せあり）

IEC 61000-4-2 Ed2.0：2001 準拠

設備の外観

雑音許容度試験機

静電気許容度試験機

利用形態依頼試験設備利用共同・受託研究担当部門等環境・情報技術部門情報システム部 TEL 0263-25-0778

(3)

Ⅰ ＥＭＣ試験

雷サージ／電源電圧変動許容試験機

名称雷サージ許容度試験機／電源電圧変動試験機

（国補：集積平成 10 年度導入）

メーカ名 (株)ノイズ研究所／Schaffner 型式 LSS-15AX-A1／NSG1003

機能（用途）

雷サージ許容度試験機

電子機器の雷サージノイズに対する許容度を試験する装置です。

電源電圧変動試験機

電子機器の瞬停・電源電圧変動に対する許容度を試験する装置です。

仕様

雷サージ許容度試験機出力電圧：15kV

出力サージ波形:コンビネーションウェーブ

（電圧：1.2us/50us、電流：8us/20us）

IEC 61000-4-5 Ed.1.1：2001 準拠単相対応

電源電圧変動試験機単相 16A(EUT) 位相設定可能

IEC 61000-4-11：1995 準拠

設備の外観

雷サージ許容度試験機

電源電圧変動試験機

利用形態依頼試験設備利用共同・受託研究担当部門等環境・情報技術部門情報システム部 TEL 0263-25-0778

(4)

Ⅱ 試作・加⼯

製品デザイン試作開発システム（３D プリンタ）

名称製品デザイン試作開発システム（３Ｄプリンタ）

（県単：リース平成 27 年度導入）

メーカ名ストラタシス社（米国）

型式 EDEN260VS

機能（用途）

インクジェット方式の３Ｄプリンタです。高精細で滑らかな表面のモデルを造形できます。硬質樹脂やラバーライク樹脂、医療認可樹脂など多彩な材料を使うことができ、複雑形状や薄い壁のモデルもより精巧な造形を実現します。

・Ｚ軸積層ピッチは最高クラス

・形状再現性に優れる

仕様

造形方式：インクジェット式最大サイズ：255×252×200mm Z 軸積層ピッチ（最小）：16μm

造型解像度： X 軸 600 dpi Y 軸 600 dpi Z 軸 1600 dpi 材料：硬質透明／不透明、ゴムライク

利用料：5,500 円／時間

設備の外観

利用形態依頼試験

－

^{共同・受託研究}

担当部門等環境・情報技術部門人間生活科学部 TEL 0263-25-0981

(5)

Ⅱ 試作・加⼯

名称製品デザイン試作開発システム（３D プリンタ）

（国補 H25 補正：内閣府平成 25 年度導入）

メーカ名丸紅情報システムズ、ストラタシス社（米国）

型式 uPrint SE Plus

機能（用途）

本装置は、CAD や三次元スキャナ等で得られた三次元形状データから、製品開発における最終段階において必要となるワーキングサンプルが、成型金型等を用いる事なく製作できます。様々な部品や製品のデザイン、機能評価に活用できます。

仕様

ワークサイズ(mm)：203(W)×203(D)×152(H)

積層ピッチ(mm)：0.254/0.33 ソフトウェアによる切り替え使用可能材料：ABS-Plus 樹脂（メーカー指定）

造形サポート方式：WaterWorks ソリュブルサポート方式造形データ作成：Catalyst EX(標準添付ソフト)

造形用ヘッド：ABS 樹脂とサポート材のツインチップ方式

設備の外観

－

本体造形品の例

(6)

Ⅱ 試作・加⼯

名称製品デザイン試作開発システム（３Ｄプリンタ）

メーカ名 3Dsystems 社（米国）

型式ＣｕｂｅＸ３Ｄ Trio

機能（用途）

本装置は多彩な色選択が可能な環境にやさしい３Ｄプリンタで専用 PC は不要、USB メモリから直接データを取り込むことができます。

・パーソナルユース

・ＡＢＳ、ＰＬＡカラー３色対応

仕様

造形方式：熱溶融式

最大サイズ：W185×D265×H240mm Z 軸積層ピッチ：0.1／0.25／0.5mm 専用サポート材機能なし

利用料：2,500 円／1 時間

設備の外観

－

共同・受託研究

(7)

Ⅱ 試作・加⼯

３次元モデル試作加工機（３次元切削加工機）

名称３次元モデル試作加工機（３次元切削加工機）

メーカ名 Roland

型式「MDX-500」 Roland DG 片面

「MDX-650」 Roland DG 四面

機能（用途）

Solid Works 等の３次元ＣＡＤソフトにて形状を作成し、ＳＴＬ形式のデータを出力する。その後専用ソフトウェアでＣＡＭデータを生成し、加工を行う

仕様

○MDX-500

材料：ＡＢＳ、ケミカルウッド木材等刃物：１種類

ワーク最大寸法：500×330×105mm

○MDX-650

材料：ＡＢＳ、ケミカルウッド木材等刃物：４種類

ワーク最大寸法：φ200×410mm

設備の外観

－

(8)

Ⅱ 試作・加⼯

製品デザイン試作開発システム（レーザー彫刻機）

名称製品デザイン試作開発システム（レーザー彫刻機）

メーカ名㈱飯田工業型式 L-907PC

機能（用途）

本装置は、レーザー光をワークに照射することにより、ワークの切断、彫刻を行う装置です。写真を読み込み、コンピュータで作成するなどした様々な文字や絵柄などを木材に描画（彫刻）するなど、いろいろな素材に様々なデザインを施すことが可能です。

仕様

レーザー出力：１００W（12mm 厚程度の木質合板の切断が可能）

レーザー：炭酸ガス（ＣＯ_２）レーザー加工解像度：最大 1200 DPI

加工範囲：1000ｍｍ×600ｍｍ

加工可能な材料：木材、アクリル、ABS 樹脂、ポリエチレン、ポリプロピレン、ポリカーボネート、紙、布、ゴム

ロータリーアタッチメントにより、円筒状の材料に加工が可能

設備の外観

－

本体加工例

(9)

Ⅱ 試作・加⼯

製品デザイン試作開発システム（３D スキャナ）

名称製品デザイン試作開発システム（３Ｄスキャナ）

メーカ名㈱データデザイン、Artec Group Inc.（ルクセンブルグ）

型式 Artec Eva for ASL

機能（用途）

本装置は、物体の三次元形状を非接触で測定する装置です。本装置をビデオカメラのように物体を撮影する事で、物体の形状と色情報が迅速かつ簡単に測定ができます。

計測したデータは、３Ｄプリンタ等による造形用データとして活用でき、様々な製品のデザインや機能の試作評価に用いることが可能です。

仕様

テクスチャー（色情報：取り込み可能）

三次元形状の解像度：0.5mm 作業範囲：0.4m - 1m

最短距離撮影範囲(H×W) ：214×148mm 最長距離撮影範囲(H×W) ：536×371mm ビデオフレームレート：16 fps

重量：0.85kg

出力フォーマット：OBJ,PTX,STL,VRML,ASCII,AOP,CSV,PLY,E57

設備の外観

利用形態依頼試験施設利用共同・受託研究

本体取り込みイメージ

(10)

Ⅱ 試作・加⼯

製品デザイン試作開発システム（３D スキャナ）

名称製品デザイン試作開発システム（３Ｄスキャナ）

メーカ名コニカミノルタ型式 VIVID９i

機能（用途）

本装置は、物体の三次元形状を非接触で測定する装置です。本装置をビデオカメラのように物体を撮影する事で、物体の形状と色情報が迅速かつ簡単に測定ができます。

計測したデータは、３D プリンタ等による造形用データとして活用でき、様々な製品のデザインや機能の試作評価に用いることが可能です。

仕様

型式：非接触３次元デジタイザ VIVID９ｉ測定方式：３角測量光切断方式

測定距離：0.6～1.0ｍ（スタンダードモード時）

測定範囲：Ｘ方向 93mm～1495mm，Y 方向 69mm～1121mm，

Z 方向 26mm～1750mm

出力フォーマット：付属品のユーティリティソフトで 3 次元データに変換

設備の外観

本体

(11)

Ⅲ 環境試験

恒温恒湿器

名称恒温恒湿器

（国補：集積平成 12 年度導入）

メーカ名エスペック株式会社型式 PR-3K

機能（用途）

電子機器等の耐温湿度試験を行う装置です。

○手数料

低温試験（10 時間） 4,500 円高温試験（10 時間） 3,400 円恒温恒湿試験（10 時間） 4,500 円温湿度サイクル試験（10 時間） 5,000 円

仕様

温度範囲 -20～+100℃

湿度範囲 20～98％RH

内寸 (㎜) W600×H850×D800 外寸 (㎜) W1010×H1690×D1173 重量（㎏） 305

電源 AC200V 3φ 22A 棚板２枚

ケーブル孔 φ100mm×１個記録計打点式

設備の外観

利用形態依頼試験－共同・受託研究

担当部門等環境・情報技術部門情報システム部 TEL 0263-25-0790

(12)

Ⅲ 環境試験

フェードメータ

名称フェードメータ（カーボン）

（県単平成６年度導入）

メーカ名スガ試験機(株) 型式 FAL-SP

機能（用途）紫外線カーボンアークランプを光源とする光を照射し、製品の変色や退色の程度を判定する装置です。

仕様

光源カーボンアークランプ、48 時間連続点灯ブラックパネル温度 63℃

湿度調節範囲 30～70%RH

試料片取付数 96 枚（55×65mm）

設備の外観

－

(13)

Ⅲ 環境試験

キセノンフェードメータ

名称キセノンフェードメータ

（県単平成９年度導入）

メーカ名スガ試験機(株) 型式 SX75F-N

機能（用途）キセノンランプを光源とする光を照射し、製品の変色や退色の程度を判定する装置です。照射光は太陽光に近似しています。

仕様

光源キセノンアークランプ：7.5kW 試料面放射照度 48～200W／m2（300～400nm）

ブラックパネル温度 63～95℃±3℃

湿度 50%±5%RH

試料片取付数 54 枚（150×70mm）

設備の外観

－

(14)

Ⅲ 環境試験

超促進耐候性試験機

名称超促進耐候性試験機

（国補 H24 補正：経産省平成 25 年度導入）

メーカ名スガ試験機(株) 型式 M6T

機能（用途）

太陽光・温湿度・降雨・結露などの屋外あるいは屋内の劣化因子を人工的に再現して、製品劣化を促進する耐候性試験が可能です。

光源には６ｋＷ水平式メタリングランプを使用し、放射照度は 0.65

～2.0ｋＷ/㎡です。

試験条件によっては、屋外暴露 1 年に相当する製品劣化を 70 時間程度で再現することが出来ます。

仕様

光源：水平式メタリングランプ６ｋＷ

試験項目：照射、照射＋表面スプレー（降雨）、暗黒、暗黒＋結露放射照度：0.65～2.0ｋＷ/㎡（300-400nm）

温度範囲：ブラックパネル温度 30～85±2℃

湿度範囲：30～70±5%

有効照射面：440×180mm（中央部 50×100mm を除く）

設備の外観

－

(15)

Ⅳ ⾊や質感の評価

紫外可視近赤外分光光度計

名称紫外可視近赤外分光光度計

メーカ名日本分光(株) 型式 V-670

機能（用途）

本装置は紫外領域から近赤外領域までの連続測定が可能です。

光学系にエネルギーの強いシングルモノクロメータを採用しているので、積分球ユニットを使用した測定においても近赤外領域でのエネルギー減少が少なく、精度の高い測定が可能です。

カラ―診断プログラムにより、スペクトルデータからの各種表色系による物体色表示が可能です。

UV カット加工された衣料などの紫外線防止効果の評価にも対応しています。

仕様

光源：重水素ランプ、ハロゲンランプ光源切換波長：330～350nm の間で選択可能波長範囲：190～2700nm

波長走査速度：10～4000nm/min

波長移動速度：12000nm/min（紫外可視）、48000nm/min（近赤外）

検出器：光電子増倍管、冷却型 PbS 光導電素子検出器切換波長：750～900nm の間で選択可能

設備の外観

(16)

Ⅳ ⾊や質感の評価

三次元変角光度計

名称三次元変角光度計

メーカ名 (株)村上色彩技術研究所型式 GP-200

機能（用途）

本装置は、反射あるいは透過光強度分布を検出角度 0.1°ステップで三次元測定することで、物体表面の質感や透過特性の評価に利用できます。

評価応用例：塗膜、漆膜の質感評価、織物の心理的ツヤ感評価、

照明用拡散板の光学評価、毛髪のツヤ感評価、紙・印刷面の質感評価、樹脂板の透明感、乳白感、ソフト感評価、皮革、毛皮の光沢感評価など

仕様

光源：ハロゲンランプ 12V50W 受光素子：光電子増倍管

光束絞り：φ2～φ20 受光開き角：0.5°～2.9°

受光角度：検出角度 0.1°step 受光器回転：180°精度±0.3°

試料台あおり：±20°

設備の外観

(17)

Ⅴ ⼈の動きや感覚の計測

感性計測システム（筋電計測部）

名称感性計測システム（筋電計測部）

（国補 H25：経産省（電源）平成 25 年度導入）

メーカ名キッセイコムテック(株) 型式ＭＱ－Ａｉｒ（１６ｃｈ）

機能（用途）

筋電計測は、運動を科学的に分析する手段の一つで、活動筋の活動電位を計測し、その波形を解析することにより筋活動の出現パターンの観察や定量化を行うことができます。

本装置では、ワイヤレスで筋電計測を行うことが可能です。16ch の計測機能を持ち、両腕脚の筋活動を同時に計測することもできます。

また、動作計測装置（モーションキャプチャ）との同期計測を行なうことにより、動作と筋活動の関連付けが可能です。

仕様

分解能：16bit

送信周波数：2.4GHz 帯同時使用：最大 16 台電波到達距離：約 10m 連続使用時間：7 時間

重さ：10g 未満（電源含む充電式バッテリー）

電極：ディスポーザル電極

設備の外観

担当部門等環境・情報技術部門人間生活科学部 TEL 0263-25-0790 使用例

本体

（受送信機）

(18)

感性計測システム（視線計測部）

名称感性計測システム（視線計測部）

メーカ名 (株)ナックイメージテクノロジー型式ＥＭＲ－９

機能（用途）

視線計測は、人間の視覚情報分析する方法の一つで、視線位置と見ている画像(視野画像)を計測、記録します。

本装置では、両眼の瞳孔を計測することにより、両眼の視線位置と視野画像を計測することが可能です。これらの計測データを解析することにより、視覚情報の分析が可能です。

ワイヤレス計測が可能で、計測フィールドを選ばず計測することができます。

筋電計測や接触力計測との同期計測も可能で、触動作や筋活動と視線の関連付けが可能になり、高度なユーザビリティ評価にも対応できます。

仕様

質量：帽子タイプ両眼モデル 150g、コントローラ 590g 有効画素数：640（Ｈ）ｘ480（Ｖ）

眼球運動測定範囲：水平±40°、垂直±20°

検出方式：瞳孔/角膜反射法式、瞳孔法（暗瞳孔法）

検出レート：60Hz

検出分解能：水平分解能 0.1°、垂直分解能 0.1°、瞳孔径：0.02mm 出力信号：映像信号、AUDIO 出力(モノラル）

シリアルデータ（フレームカウンタ、注視点座標等）

イベント出力(TTL 信号）

記録時間：約 60 分

設備の外観

本体使用例

(19)

感性計測システム（接触力計測部）

名称感性計測システム（接触力計測部）

メーカ名カトーテック(株) 型式ＨａｐLｏｇ

機能（用途）

本装置では、指の五感のひとつである触覚を定量化することができます。触覚は個人差があり共有化が難しい感覚です。３本の指まで同時に計測することが可能です。製品のユーザビリティ評価において、これまで不可能であった官能評価と触動作の関連付けや比較分析に応用できます。

この計測センサーは指の腹の部分を覆うことなく接触力を計測できるため、計測者の触感を妨げることなく計測することが可能です。

視線計測装置や筋電計との同期した計測も可能です。

仕様

センサー重量：10g 以下計測領域：0～10N（0～1kg）

変形量：0.05mm 以下分解能：100mN(10gf) 繰り返し精度：5％

同時使用センサー：最大３本まで接続可能

センササイズ：５種類（指幅 11mm、12mm、14mm、16mm、18mm）

その他：トリガー機能、外部同期機能、ワイヤレス機能

設備の外観

利用形態依頼試験施設利用共同・受託研究担当部門等環境・情報技術部門人間生活科学部 TEL 0263-25-0790

本体使用例

(20)

Ⅳ シミュレーション

統合化 CAE システム

名称統合化 CAE システム

メーカ名型式

プリポスト部

○CAD

３次元 CAD SolidWorks、Rhinoceros ３D プリンタ用データ作成編集 SpaceClaim Engineer

○CAM・出力装置

樹脂積層型３D プリンタ Eden 260VS 大型プリンタ PX-H9000

演算部

○CAE 機械系解析

・構造・伝熱 ANSYS

→部品の強度、変形、応力、伝導、固有振動数、座屈

・音響解析 WAON

→空間音圧分布、放射音、音響と構造の連成

・流体 ANSYS Fluent、 SCRYU/Tetra →定常・非定常流体、輻射、熱流体

・樹脂流動 3DTIMON

→射出成形の充填、保圧冷却、金型冷却

・板成形 J-STAMP

→板成形われ・しわ・スプリングバック

・塑性加工 DEFORM ‐2D 3D

→冷間・温間・熱間鍛造、成形性評価、材料流れ、成形荷重の予測

電気系解析

・電界 MW STUDIO →３次元電場解析

・磁界 ANSYS Maxwell →３次元磁場解析

・高周波回路 ADS →２次元高周波回路解析

環境安全系解析

・機構安全 Femtet →有限要素法解析システム

・官能評価センスコレクト

→官能評価データ収集・解析ソフト

設備の外観

利用形態依頼試験設備利用共同・受託研究

担当部門等環境・情報技術部門 TEL 0263-25-0790

(21)

Ⅶ ⾼速動作の観測や計測

高度組込み機器開発支援システム

名称高速ビデオ（ハイスピードカメラ／マイクロスコープ）

メーカ名（株）キーエンス

型式

本体：VW-9000、カメラユニット：VW-600C マイクロズームユニット：VW-Z2

マイクロスコープレンズ：VH-Z20W

機能（用途）

肉眼では観察できない一瞬で進展する高速の物理現象も、高速ビデオなら詳細に検証できます。切削加工の切削状態、ノズルからの液体噴射、機構の動作、振動の様子、落下・衝突時の挙動、

破壊・亀裂進展の様子など、通常のカメラではとらえきれない現象も高速ビデオでなら、とらえることが可能です。

また、高速ビデオは、製品の開発・検証にも有効です。たとえば、組込み機器などの開発では、組込み機器を高速ビデオで動画撮影し、併せて振動、ひずみ、加速度、制御信号を同期して記録する事で、製品開発の最終段階で必要な、組込み機器の回路動作と機械動作を関連付けて解析・検証することができます。

当センターの高速ビデオは、各信号をスローモーション画像と共にディスプレイに表示できるため、各データの関連性が一目で判り、検証に大いに役立ちます。また、オールインワンタイプなのでカメラの設置・撮影準備が簡単で、手軽に高速度撮影ができます。

仕様

観察距離：200mm～2000mm（マクロズーム）

倍率：20～200 倍（マイクロスコープ）

撮影速度と解像度：30～4000fps(640×480) 最大 230,000fps(160×32) 光源：専用メタルハライドランプ

画像形式：AVI（動画）／JPED、TIFF(静止画)

設備の外観

－

(22)

Ⅶ ⾼速動作の観測や計測

高度組込み機器開発支援システム名称レーザドップラ振動計

メーカ名（株）小野測器型式 LV-1800

機能（用途）

レーザドップラ振動計は無負荷・非接触で振動の振幅速度を検出する振動センサです。非接触ですから測定困難な高速・高周波・透明・薄膜、極微小物体の計測、非接触・長距離振動検出が可能です。またセンサとカメラが一体になっているので対象物やレーザ光の照射部位を確認しながら計測ができ微小な物体でも測定したい部分を正確に測定することができます。

仕様

測定周波数範囲：0.3～3MHz

測定分解能：【変位】0.01mm(10KHz～3MHz)

【速度】0.3μm/s～10m/s(3MHz 以下) 【加速度】10⁸m/s²以下(3MHz 以下)

設備の外観

－

(23)

Ⅷ 環境関連の計測や試験

環境技術初期診断装置

名称環境技術初期診断装置

メーカ名各機器の仕様参照型式各機器の仕様参照

機能（用途）

本装置はポータブルタイプの複数の測定機からなり、製造現場に容易に持ち込むことができ、温度分布の静・動画記録、多点温度の同時測定、電力・電力量測定、燃焼排ガスのガス濃度測定、高温気体の風速・風量、熱流量、照度等の測定ができます。

生産設備等のエネルギー使用状況や熱的特性等のデータを迅速に計測して、エネルギー消費量やロスを見える化し、省資源・省エネ性向上のための改善に取り組むことで、生産工程における環境負荷低減、コスト削減、製品品質及び生産性の向上に役立てることができます。

測定機器メーカ型式測定範囲等

サーモ動画記録装置 NECAvio 赤外線ﾃｸﾉﾛｼﾞｰ(株) TVS-500EXZ 測定温度範囲-40～2000°C 多点温度計ｸﾞﾗﾌﾃｯｸ(株) GL800 測定ﾁｬﾈﾙ数 40CH

電力計横川ﾒｰﾀ&ｲﾝｽﾂﾙﾒﾝﾂ(株) CW240-M 測定相線単相 2 線、三相 3 線他、

電流ｸﾞﾛｰﾌﾞ AC50A 500A 燃焼排ガス分析計 (株)ﾃｽﾄｰ 350XL 計測ｶﾞｽ O₂,CO,NO,NO₂,SO₂,CO₂

接触式温度計 (株)ﾃｽﾄｰ 922 測定温度範囲-50～1000°C

放射温度計 (株)ﾃｽﾄｰ 830-T4 測定温度範囲-30～400°C

高温型風速計日本ｶﾉﾏｯｸｽ(株) 6162 測定範囲風速 0.2～50.0m/s, 風温 0～400°C

風速・風量計日本ｶﾉﾏｯｸｽ(株) 6034 測定範囲風速 0.1～30.0m/s, 風温-20～60°C

熱流計京都電子工業（株） HFM-201 常用範囲熱流 10～15000kcal/m²h, 温度-40～500°C

照度計ｺﾆｶﾐﾉﾙﾀｾﾝｼﾝｸﾞ（株） T-10 測定照度範囲 0.01～299,900lx

設備の外観

利用形態依頼試験－共同・受託研究担当部門等環境・情報技術部門環境技術部 TEL 0263-25-0997

(24)

MFCA 長期モニタリング装置

名称 MFCA 長期モニタリング装置

機能（用途）

本装置は生産工程における電力量、物質量、流量、導電率及び酸素濃度等を測定する複数の測定器類、データ取得制御とデータ蓄積を行うコントローラで構成されています。マテリアルフローコスト会計（ＭＦＣＡ）に取り組む企業等が生産現場に設置して、生産設備の消費電力、廃棄物の重量、排水流量など、生産品によって変化する各種の物理量を数週間から数ヶ月間の長期間にわたってモニタリングし測定データを記録します。取得データから生産工程の稼動状態を詳細に解析することで、工程の無駄や廃棄物量等を定量的に把握でき、生産工程の新たな改善に繋げることができます。

計測監視ｺﾝﾄﾛｰﾗ横川電機 FCJ ｱﾅﾛｸﾞ入力 8ch,ﾊﾟﾙｽ入力 2ch,RS-232C 入力 2ch 他電力計横川ﾒｰﾀ&ｲﾝｽ

ﾂﾙﾒﾝﾄ 97042 単相 2 線,単相 3 線,三相 3 線に対応、三相 3 線を 3 回路測定可能吊り秤ｴｰ･ｱﾝﾄﾞ･ﾃﾞｲ FJ-K500i ﾃﾞｼﾞﾀﾙ表示、測定重量 500kg

天秤ｴｰ･ｱﾝﾄﾞ･ﾃﾞｲ GP-61K 測定重量 60kg，最小表示 0.1kg

超音波流量計横川電機 US300PM 流量 2ch,配管径 25～400mm,SUS 管,PVC 管他に対応導電率計堀場製作所 ES-51 測定範囲 1μS/m～100S/m,RS-232C 出力

pH 計堀場製作所 F-52S 測定項目 ph 及び ORP，RS-232C 出力 VOC ﾓﾆﾀｶﾞｽﾃｯｸ GVS-1000 測定対象ｶﾞｽ：ﾄﾙｴﾝ,ｷｼﾚﾝ,ｽﾁﾚﾝ,ｹﾄﾝ類他酸素濃度計 COSMOS X-326AL 酸素濃度 0～40Vol%,酸欠警報付

設備の外観

(25)

圧縮空気稼働状況測定装置

名称圧縮空気稼働状況測定装置

機能（用途）

本装置は、生産現場における配管内を流れる圧縮空気の流量測定、インバータ評価及びモータ評価、熱評価、電源ライン評価を行うための複数の測定器類で構成されています。圧縮空気流量測定機は配管工事の不要な超音波式と配管に接続するインライン式がそれぞれ複数台あり、様々な状況に対応が可能です。生産設備等の圧縮空気の使用状況、コンプレッサの稼働状況を測定することで、より効率的なコンプレッサの運用方法を検討し、省エネルギーに結びつけることが可能です。

超音波気体流量計 GE ｾﾝｼﾝｸﾞ&ｲﾝｽﾍﾟｸｼｮﾝ

ﾃｸﾉﾛｼﾞｰｽﾞ PT878GC 適応配管ｻｲｽﾞ：20A～300A 測定範囲(流速)：0～36.6m/s ｲﾝﾗｲﾝ気体流量計ｵﾑﾛﾝ D6FZ-FGS1000

FGT500,FGT200

適応配管ｻｲｽﾞ：25A,15A,8A 測定範囲(流量)：0～1000L/min

ﾊﾟﾜｰｱﾅﾗｲｻﾞ日置電機 3390

単相 2 線,単相 3 線,三相 3 線,三相 4 線に対応電圧 15～1500W,電流 400mA～500A

電力 6.0000W～2.2500MW 赤外線ｻｰﾓｸﾞﾗﾌｨ日本ｱﾋﾞｵﾆｸｽ Thermo GEAR G100 測定温度範囲：-40°C～500°C

有効画素数：320(H)×240(V)

電源品質ｱﾅﾗｲｻﾞ日置電機 PW3198 IEC61000-4-30 Ed.2 ClassA に対応した測定同時測定，時系列記録,ｲﾍﾞﾝﾄ記録可能

設備の外観

(26)

燃料電池評価システム

名称燃料電池評価システム

（国補 H21 平成 21 年度導入）

メーカ名 (株)NF 回路設計ブロック型式 NGA50811

機能（用途）

本システムは、小型固体高分子型燃料電池(PEFC)単セル、およびダイレクトメタノール型燃料電池(DMFC)単セルの発電性能評価を行う装置です。燃料・ガス供給から加湿、保湿、加熱、気液分離、および電気的性能測定までを含むトータルシステムです。

セルの発電特性測定は、電圧、電流、電力測定、および電流遮断法、ステップ法、AC 法による膜抵抗測定に対応しています。

仕様

（1）燃料電池セルの発電性能評価

・最大電力：450W(Hi レンジ)、50W(Lo レンジ)

・最大電流：200A(Hi レンジ)、20A(Lo レンジ)

・電圧範囲：0～10V

（2）燃料電池システムの放電特性評価、二次電池の充放電特性評価

・放電エネルギを 1 次側に返還する回生方式

・定電流、定電圧、定電力の充放電モード

・電圧範囲：0～600V、電流範囲：0～75A、電力範囲：0～25kW

・データサンプリング：10msec～60min の間隔、15 チャネル

設備の外観

利用形態依頼試験－共同・受託研究担当部門等環境・情報技術部門情報システム部 TEL 0263-25-0778

(27)

充放電試験装置

名称燃料電池評価システム

（国補 H21 平成 21 年度導入）

メーカ名富士通テレコムネットワークス(株) 型式 AR-01

機能（用途）

電気自動車・ハイブリッドカー・モバイル機器等に搭載される高性能な二次電池や燃料電池の充放電を自動で行い、電圧・電流・

温度・インピーダンスなどを測定する自動試験システムです。ニッケル水素・リチウムイオンなどの各種二次電池および電気二重層キャパシタを単セルから組電池まで、小容量から大容量まで試験することが可能です。

仕様

・放電エネルギを 1 次側に返還する回生方式

・通常充放電モード:定電流／定電圧／定電力

・パルス充放電モード:定電流／定電力

・電圧範囲：0～600V、電流範囲：0～75A、電力範囲：0～25kW

・電圧・電流サンプリング：10msec

・データサンプリング：10msec～60min の間隔、15 チャネル

・温度測定サンプリング：1sec

設備の外観

利用形態依頼試験－共同・受託研究担当部門等環境・情報技術部門情報システム部 TEL 0263-25-0778

主 要 設 備 ⼀ 覧

－

－

－

－

－

－

－

－

－

－

主要設備⼀覧
