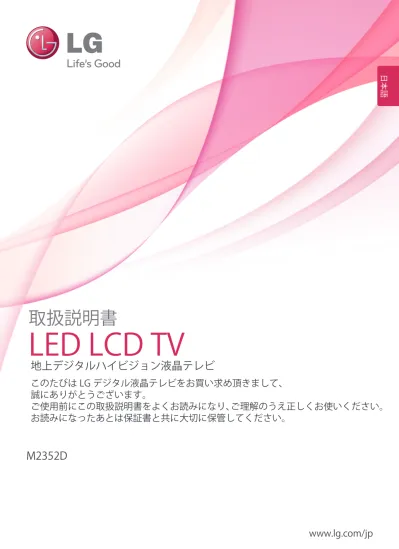

日本語取扱説明書 LED LCD TV 地上デジタルハイビジョン液晶テレビこのたびは LG デジタル液晶テレビをお買い求め頂きまして誠にありがとうございますご使用前にこの取扱説明書をよくお読みになりご理解のうえ正しくお使いくださいお読みになったあとは保証書と共に大切に保管してください M

(1)

www.lg.com/jp

M2352D

日本語

取扱説明書

LED LCD TV 地上デジタルハイビジョン液晶テレビ

このたびは LG デジタル液晶テレビをお買い求め頂きまして、

誠にありがとうございます。

ご使用前にこの取扱説明書をよくお読みになり、ご理解のうえ正しくお使いください。

お読みになったあとは保証書と共に大切に保管してください。

(2)

2 日本語

日本語

4 ^{ライセンス} 5 ^{組み立てと準備}

5 付属品を確認する 6 各部の名称 7 持ち運びのご注意 7 テレビを設置する 7 - スタンドを取り付ける

9 - テレビ台やテーブルに設置する 10 - ケーブルをまとめる

11 - 壁に取り付ける

12 ^{リモコンを操作する} 14 ^接続する

14 PCに接続する 14 - DVI接続 14 - RGB接続 15 映像を設定する 15 - 映像モードの選択 15 - 映像の詳細設定

16 - PC画面の映像を設定する 16 音声を設定する

16 - 音質モードの選択

17 ^{テレビを見る}

17 アンテナ接続の準備をする 18 アンテナをつなぐ

18 - 地上デジタル放送用アンテナをつなぐ 18 - ケーブル放送チューナーを経由してつな

ぐ

19 はじめての設定をする 19 B-CASカードを入れる 20 地上デジタル放送を見る 20 - チャンネルスキャンをする 21 見やすい画面に調整する

21 - 画面サイズ設定の調整 22 - 入力を切り換える

22 - テレビの操作をロックする

23 設定をカスタマイズする

23 メインメニューの操作 24 詳細設定をする 24 - 映像設定 26 - 音声設定 27 - タイマー設定 28 - オプション

29 地デジメインメニューを表示する 30 地デジメインメニューを設定する 30 - 受信設定

31 - 機器設定 32 - 情報表示 33 - テスト

34 ^{外部機器を接続する}

36 BD・DVDプレーヤー／レコーダー、ビデオを接続する

36 - HDMI接続 36 - DVI接続

37 - コンポーネント接続 37 - コンポジット接続 37 オーディオ機器を接続する 37 - ヘッドホンを使う

38 ^{使用上のご注意}

38 お手入れ

38 - キャビネットのお手入れ

38 - スクリーン（液晶パネル）のお手入れ 38 - 電源コード

38 結露について

(3)

3 日本語

日本語

39 ^{困ったとき}

39 全般 40 PCモード

42 ^仕様 45 ^IRコード

46 保証とアフターサービス

(4)

4 日本語

日本語

ライセンス

該当するライセンスはモデルによって異なります。ライセンスの詳細については、www.lg.comにアクセスしてください。

HDMI、HDMIのロゴ、およびHigh-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

(5)

5 日本語

日本語

組み立てと準備

付属品を確認する

本機には次の付属品があります。お確かめください。不足している物がありましたら、お近くの販売店または当社カスタマーサポートセンターにお問い合わせください。

リモコン/乾電池（単4形）×2

電源コード

CD（取扱説明書）

/カード

ケーブルホルダー

（1本)

AC/DCアダプター

B-CASカード

RGBケーブル DVI-Dケーブル

スタンドボディースタンドベースアダプターカバー

転倒防止バンド

（1本) 転倒防止バンド取付用ネジ

（1本)

y

y 安全のためおよび本機の製品寿命を維持するため、推奨品以外は使用しないでください。

y

y 推奨品以外の使用により生じた損害・損傷は保証いたしかねます。

y

y 別売アクセサリーの機種名やデザインは変更されることがあります。

注意

メモ

RFケーブル

(6)

6 日本語

日本語

決定メニュー入力切換

y

y メインメニューの[オプション]を選択して、電源インジケーターをオンまたはオフに設定できます。

y

y 上記図はイメージです。各接続端子の位置は、機種により異なる場合があります。

メモ

各部の名称

電源ボタン／操作ボタン電源インジケーター B-CASカード挿入口

（19ページ）

背面接続端子（18ページ）

アンテナ端子

（18ページ）

タッチボタン説明

チャンネルを順番に選びます。　　

音量を調節します。

決定メニュー選択や入力確定ができます。

メニューメニューを表示／終了します。

入力切換入力を順番に切り換えます。

/ I 電源を入／切します。

(7)

7 日本語

日本語

持ち運びのご注意

テレビを動かしたり持ち上げたりする際、以下に注意して、テレビに傷などが付かないよう、安全に運んでください。

テレビを設置する

スタンドを取り付ける

1

テレビ画面が下を向くようにして置きます。

画面には触れないようにしてください。画面に傷が付いたり、液晶が損傷したりする場合があります。

スタンドを本機に取り付けるときは、本機の画面が傷つかないように、梱包袋または柔らかい布などを平らなテレビ台などに敷いて、画面を下に向けて置いてください。

注意

注意 y

y テレビの梱包に使用されていた箱などを使用してテレビを運ぶことをおすすめします。

y

y テレビを動かしたり持ち上げたりする前に、

電源コードとケーブルをすべて外してください。

y

y テレビを持つ場合、テレビの背面を持ち、画面に傷が付かないようにしてください。

2

スタンドボディーを本機に取り付けます。

y

y テレビのフレームの上下をしっかり持ってください。透明な部分やスピーカー、スピーカーグリルは持たないでください。

(8)

8 日本語

日本語

テレビが前に傾かないように、締めすぎに注意しながら、ネジをしっかり締めてください。

3

スタンドベースの底面に取り付け済みのネジ注意を回して、スタンドベースをスタンドボディーに取り付けます。転倒防止バンドを使用する場合は、付属のネジを利用して画面部の底面に下図のように取り付けます。

注意

y

y本機を持ち運ぶ際に、上図のように製品を逆さまにしてスタンドベースを持つなどして運んだりしないでください。製品が破損したり、けがをするおそれがあります。

y

y本機を持ち運ぶ際に、上図のように製品を逆さまにしてスタンドボディーを持つなどして運んだりしないでください。製品が破損したり、けがをするおそれがあります。

転倒防止バンド取付用ネジ転倒防止バンド

4

市販のネジで転倒防止バンドをテレビ台に固定します。固定後は台を壁などに近づけて設置し、小さなお子様などがはいれないようにしてください。

(9)

9 日本語

日本語

テレビ台やテーブルに設置する

1

本機を台の上に置く。

‒　傾斜のない、平らな安定した場所に設置してください。また、すべりやすい面やカーペットなどのやわらかい面、不安定な場所を避けて設置してください。

2

電源コードをコンセントに接続します。付属のアダプターカバーを使用する場合は、下図のように本機の背面に取り付けます。

10 cm

10 cm 10 cm

画面の角度を調整する際は、画面の下部に指がはさまらないようにご注意ください。

本機を運ぶ際は、電源コードを抜いてください。感電のおそれがあります。

警告

注意

熱源のそばに本機を置かないでください。火災の原因となることがあります。

注意

(10)

10 日本語

日本語

ケンジントン（Kensington）ロック

ケンジントンロックを利用することにより盗難防止に効果があります。

＊本機には背面にケンジントンロック装着用の穴があります。下図のようにつないでください。

＊ケンジントンロックの詳しい内容はケンジントンロック用の金具に付属の取扱説明書を参照してください。

＊ケンジントンロック用の金具とケーブルは別売品です。

付属のケーブルホルダーでケーブルをまとめます。

ケーブルをまとめる

本機を見やすい角度に調整します（回転角度前面5度後面20度まで）。

前面後面

メモ

+20 -5

(11)

11 日本語

日本語

壁に取り付ける

使用時の発熱による本体の高温化を避けるため、上下左右および壁より10cm以上の空間を確保できる場所に設置してください。

詳細な設置方法については、別売の壁掛けブラケットに付属する取扱説明書をご参照ください。

テレビを壁に取り付ける場合は、セットの背面に壁掛けブラケット（別売り）を取り付けます。

壁掛けブラケットを使用して設置する場合は、本機を落とさないよう注意して取り付けてください。

下記のVESA規格に従ってください。

y

y 784.8 mm（30.9インチ）以下

* 壁掛けパッドの板厚：2.6 mm

* ネジ：Φ4.0 mm x ピッチ0.7 mm x 長さ10 mm

y

y 787.4 mm（31インチ）以上

y

y 感電のおそれがありますので、テレビを移動または設置する場合は、先に電源コードを抜きます。

y

y テレビを天井または傾きのある壁面に取り付けると、テレビが落下し重大なけがを負う可能性があります。正規のLG製壁掛けブラケットを使用し、販売店または工事専門業者にご相談してください。

y

y ネジを締め付けすぎないようにしてください。テレビが損傷し、保証が無効になる可能性があります。

y

y VESA規格に適合するネジおよび壁掛けブラケットを使用してください。使用方法の誤りまたは不適切なアクセサリが原因の破損やけがは、保証の対象にはなりません。

y

y VESA規格に準拠する壁掛け金具とネジを使用してください。

y

y 壁掛けブラケットには、設置説明書と取り付けに必要な部品が含まれています。

y

y 壁掛けブラケットは別売りです。販売店から追加の付属品をご注文いただけます。

y

y 詳細については、壁掛けブラケットに付属の取扱説明書参照してください。

注意

メモ

モデル M2352D

VESA（A x B） 100 x 100

標準ネジ M4

ネジの本数 4

壁掛けブラケット（別売

り） RW120

10 cm

10 cm 10 cm

10 cm

(12)

12 日本語

日本語

リモコンを操作する

電池を交換するには、リモコン背面の電池カバーを開け、付属の単4形乾電池をとの方向に合わせて挿入し、電池カバーを閉じます。

電池を取り外すには、逆の手順で行ってください。

注意

新しい乾電池と古い乾電池を一緒に使用しないでください。

本機の電源を入／切します。（電源）

PIP2画面表示にし、メイン画面とサブ画面を両方表示します。

3桁のチャンネル番号を3桁入力 入力します。

地デジ/PC

テレビ画面とPC画面を切り換えます。

入力切換（22ページ）

外部入力を切り換えます。

数字ボタン

音量スリープタイマーをスリープ

設定します。選局

画面サイズ（21ページ）

画面を見やすい大きさに調整し消音ます。

(13)

13 日本語

日本語

リモコンを操作する

戻る

チャンネルバナーを表示し表示ます。

ナビゲーションボタン 本体メニュー（23ページ）

メインメニューを表示します。

決定

地デジメニュー

テレビの操作メニューを表示します。

番組表

予約/自動調整

番組表のテレビ番組を視聴予約したり、自動調整を行います。（RGB-PC入力のみ）。

字幕字幕を選択します。

映像お気に入りの映像設定に切り換えます。

番組情報現在見ている番組または画面の情報を表示します。

サウンドお気に入りの音質設定に切り換えます。

(14)

14 日本語

日本語

モニタセットの使用

RGB OUT (PC) AUDIO OUT

PC AUDIO OUT DVI OUT

接続する

PCに接続する

本機は、プラグアンドプレイ機能に対応しています。

*プラグアンドプレイ機能により、PCに機器を接続して電源を入れると、追加の設定や操作をしなくても、機器の電源が連動してオンになります。

y

y 内蔵スピーカーではなく、別売りの外部スピーカーを使用する場合は、本機のスピーカー機能をオフにします（26ページ）。

メモ

DVI接続

PCからテレビにデジタル映像信号を伝送します。

次の図のように、PCとテレビをDVIケーブルで接続します。オーディオ信号を伝送するには、テレビの付属のオーディオケーブルを接続します。

RGB接続

PCからテレビにアナログ映像信号を伝送します。

次の図のように、PCとテレビをD-sub 15ピンケーブルで接続します。オーディオ信号を伝送するには、別売のオーディオケーブルを接続します。

y

y 画面を指で長時間押し続けないでください。一時的に画面が乱れることがあります。

y

y 映像の焼き付きを防ぐため、画面に同じ画像を長時間表示しないでください。スクリーンセーバーなどのご利用をおすすめします。

y

y 別売りの外部スピーカーを使用しない場合は、別売のオーディオケーブルを使用して PCをテレビに接続します。

y

y 製品を安全にお使いいただくために、D-sub 15ピンケーブルまたはDVIケーブルをご利用の際は、フェライトコアつきのものをご使用ください。

y

y テレビが冷えている状態で電源を入れると、

画面がちらつく場合がありますが、これは正常な動作です。

y

y 画面に赤、緑、または青の点が表示される場合がありますが、これは正常な動作です。

y

y 信号入力ケーブルを取り付け、ネジを時計回りに回して締め付けます。

メモ

注意

（別売）

(15)

15 日本語

日本語

映像を設定する

映像モードの選択

映像モードのいずれかを選択して、かんたんに画質を切り換えることができます。

1

本体メニューを押して、メインメニューを表示します。

2

ナビゲーションボタンを押して[映像設定]を選択し、決定を押します。

3

ナビゲーションボタンを押して[映像モード]を選択し、決定を押します。

4

ナビゲーションボタンを押して調整する映像モードを選択し、決定を押します。

映像の詳細設定

好みに合わせて、画質をより詳細に設定することができます。

1

2

3

ナビゲーションボタンを押して[映像モード]をを選択し、決定を押します。

4

ナビゲーションボタンを押して調整する映像モードを選択し、決定を押します。

5

次の設定項目を調整し、決定を押します。

モード説明

鮮明コントラスト、明るさ、カラー、

およびシャープネスを高めることによって、よりあざやかな映像にします。

標準標準的な使用環境に合わせて映像を表示します。

映画映画を見るときに適した画質にします。

スポーツ白や緑、青色などを強調し、スポーツなどを見るときに適した力強くダイナミックな映像にします。

ゲーム PCやゲームを楽しむときに適した映像にします。

ユーザー設定

1/2 バックライト、コントラスト、明るさ、色合い、シャープネスなどを好みに合わせて調整します。

5

リモコンの本体メニューボタンを押して、設定を完了します。

前のメニューに戻るには、戻るを押します。

6

オプション説明

バックライト液晶画面のバックライトの明るさを調整します。バックライトの調整は、画面の明るさを設定するときにおすすめです。バックライトを下げると、ビデオ信号が失われることなく黒の明るさが暗くなり、消費電力が低下します。

コントラスト映像の明るい部分と暗い部分のコントラストを調整します。

明るさ映像全体の明るさを調整します。

カラーカラーバランスを調整します。

シャープネス映像の鮮明度（シャープネス）

を調整します。やわらかな映像やとくっきりとした映像になります。

色合い赤と緑のレベルのバランスを調整します。

(16)

16 日本語

日本語

PC画面の映像を設定する

RGB入力でPCを接続している場合、次の設定を利用できます。

1

2

3

ナビゲーションボタンを押して[画面設定]を選択し、決定を押します。

4

次の設定項目を調整し、決定を押します。

5

オプション説明

自動調整画面の位置、大きさ、およびフェーズを自動的に調整します。自動調整の実行中は、表示される映像が数秒間不安定になります。

手動調整映像があざやかに表示されず、文字などがぼやけて見える場合は、映像のフェーズを手動で調整します。

解像度画面の解像度を切り換えます。

リセットすべての設定を工場出荷時の設定に戻します。

音声を設定する

音質モードの選択

音声モードのいずれかを選択して、かんたんに音声の設定を切り換えることができます。

1

2

ナビゲーションボタンを押して[オーディオ設定]を選択し、決定を押します。

3

ナビゲーションボタンを押して[音声モード]を選択し、決定を押します。

4

ナビゲーションボタンを押して調整する音質モードを選択し、決定を押します。

モード説明

クリアボイス人の声を他の音声と区別して音質調整することで、ニュースやトーク番組などで人の声をはっきりさせ、聞き取りやすくします。

標準どんなジャンルにも合うように標準的に調整された音質です。

音楽音楽を再生する場合に適した音質にします。

映画映画を視聴する場合に適した音質にします。

スポーツスポーツを視聴する場合に適した音質にします。

ゲームゲームを楽しむ場合に適した音質にします。

ユーザー設定ユーザーイコライザーを設定して、お好みの音質に調整することができます。

(17)

17 日本語

日本語

テレビを見る

アンテナ接続の準備をする

y

y アンテナや接続に必要なアンテナ線（同軸ケーブル）、混合器、分波器、分配器などは付属されておりません。

機器の配置や端子の形状、受信する放送の種類（電波の種類）などに合わせて適切な市販品を別途お買い求めください。

y

y F 型コネクターがネジ式のアンテナ線をおすすめします。

差込式のものを使用する場合は、本機のアンテナ端子のネジ部分と確実に接触するものをご使用ください。接触が悪いと、受信できなかったり、時々映らなくなったりすることがあります。

平行フィーダー線は受信障害の原因になることがあるので、使用しないでください。

y

y 壁のアンテナ端子はネジ式の端子が突き出たタイプをおすすめします。

平行フィーダー用のアンテナ端子①や接続部分がむき出しのアンテナ端子②は、受信障害の原因になることがあります。交換については、電気店などにご相談ください。

y

y アンテナ線の F 型コネクターは、ゆるまない程度に手で締めつけてください。

工具などで締めつけすぎると、壁のアンテナ端子や本機内部が破損する恐れがあります。

y

y F 型コネクターのピンが曲がっていないか確認してください。

曲がったままで接続すると、折れたり、

ショートすることがあります。

y

y 同軸ケーブルに F 型コネクターを取付加工する場合は、芯線とアース線（網線）がショートしないようにしてください。

y

y アンテナを接続するときは必ず本機の電源を切り、電源プラグをコンセントから抜いてください。

y

y アンテナケーブルの最大直径は、16mm までのものをご使用ください。無理に差し込むと故障の原因になります。

最大直径16mm

テレビを見る

(18)

18 日本語

日本語

テレビを見る

アンテナをつなぐ

地上デジタル放送を見るためのアンテナは、これまで使用していた地上アナログ用のUHFアンテナを使用できる場合があります。ただし、地域によってはアンテナの取り換えや方向の調整、増幅器（ブースター）の取り付けが必要となることがあります。詳しくはお買い上げ店にご相談ください。

※ 下記図はイメージです。アンテナ接続端子の位置は、機種によりことなる場合があります。

地上デジタル放送用アンテナをつなぐ

ケーブル放送チューナーを経由してつなぐ

UHFアンテナアンテナ線

アンテナ線

ケーブル放送チューナー

(19)

19 日本語

日本語

テレビを見る

はじめての設定をする

お買い上げ後、初めて電源を入れると、かんたん設定画面が自動的に表示されます。言語を選択して、設定を行います。

1

電源プラグをコンセントに差し込んでください。

2

リモコンまたは本機の電源ボタンを押してください。

y

y テレビをPCモードからテレビモードに切り換えることもできます。リモコンの地デジ / PCボタンを押してください。

y

y B-CASカードには、IC（集積回路）が組み込まれています。画面にメッセージが表示されたとき以外は抜き差ししないでください。

メモ

メモテレビが節電モードの場合は、電源ランプ

が点滅します。

3

初期設定画面が表示されます。

B-CASカードを入れる

B-CASカードは本機側面の B-CAS カード挿入口にカード表面に印刷されている矢印の方向に合わせて、確実に差し込んでください。B-CASカードの情報を見るには、31ページをご参照ください。

B-CASカードを入れる

B-CASカードをテレビの背面にあるB-CASカード挿入口に矢印の方向に合わせて挿入します。

B-CASカードの取り外す

1

電源ボタンをオフにするか、またはリモコンを使用して電源をオフにします。

2

B-CASカードを挿入口からゆっくりと引き抜きます。

(20)

20 日本語

日本語

テレビを見る

地上デジタル放送を見る

1

リモコンまたはテレビの電源ボタンを押して、本機の電源を入れます。

2

リモコンの地デジ/PCボタンを押すか、または入力切換→地デジボタンを選択します。

3

テレビの視聴中は、次のボタンおよびメニューを使用してテレビを操作します。

ボタン/メニュー説明

選局（、 ^）テレビチャンネルを選択します。

0 - 12 数字を入力してチャンネルを選択します。

音量（、）音量を調節します。

消音消音します。

映像プリセット映像モードのいずれ

かを選択します。

(24ページ）

サウンドプリセット音質モードのいずれかを選択します。

(26ページ）

画面サイズ画面サイズを変更します。

(21ページ）

4

テレビの電源をオフにするには、リモコンまたは本機の電源ボタンを押します。

チャンネルスキャンをする

1

リモコンで地デジ/PCを押すか、または入力、

地デジを押します。

2

リモコンで地デジメニューボタンを押して、テレビの設定メニューを表示します。

3

[受信設定]でお住まいの地域を設定し、決定を押します。

4

リモコンの上下ボタンを押して[チャンネル自動設定]を選択し、決定を押します。

5

[探す（全チャンネル）]を選択して、決定を押します。

6

検索されたチャンネルが表示されます。

7

[更新する]を選択して、チャンネルを追加します。

※これで初期設定は完了です。

(21)

21 日本語

日本語

テレビを見る

- [16:9]：アスペクト比で画面を16：9として調整し画面全体が表示されるようにします。

- [ジャストスキャン]：通常、ビデオ信号のエッジは1%～2%カットされます。ジャストスキャンはこのトリミング機能をオフにし、もとのままの映像を表示します。

・もとの映像信号の周辺部にノイズなどがある場合、ジャストスキャンモードに設定していると、そのノイズが表示される場合があります。

- [オリジナル]：もとの映像に合うように正しい画面比率を選択します。

- [4:3]：画面を4:3サイズで表示したい場合に選択します。

- [ズーム1]および[ズーム2]：画面の縦横比率を変化させないで、画面中央を中心として画面全体を拡大/縮小させたり、画面全体を上下に移動させる場合にズームを選択します。

ジャストスキャン

オリジナル

見やすい画面に調整する

画面サイズ設定の調整

テレビを見ながら、リモコンの[画面サイズ]、またはテレビの[映像設定]→[アスペクト比]を押して、視聴中の映像の種類に応じてボタンを押すごとに画面サイズを切り換えることができます。

y

y 画面に同じ画像を長時間表示すると、その画像が画面に焼き付き、画面の外観が永続的に損なわれます。このような場合の保証はいたしかねます。

注意

メモ y

y コンポーネント入力時には、[4:3]、 [16:9]、

[ジャストスキャン]のみ選択できます。

y

y HDMI入力時には、[4:3]、 [16:9]、 [ジャストスキャン]のみ選択できます。

y

y RGB-PCおよびHDMI-PC入力時には、[4:3]、

[16:9]のみ選択できます。

y

y アナログ/AV入力時には、[4：3]、[16：9]、

[ズーム1]、[ズーム2]のみ選択できます。

(22)

22 日本語

日本語

テレビを見る

入力を切り換える

1

リモコンの入力ボタンを押して、入力切換リストを表示します。

2

ナビゲーションボタンを押していずれかを選択し、決定を押します。

種類説明

地デジテレビ放送画面に切り換えます。

AV AV入力機器に切り換えます。

コンポーネントコンポーネント入力機器に切り換えます。

RGB PC RGB入力のPC画面に切り換えます。

DVI DVI入力のPC画面に切り換えます。

HDMI 1/2 HDMI入力機器に切り換えます。

テレビの操作をロックする

小さいお子様などが不本意に本機の操作ボタンを使用することを禁止することです。本機の操作はリモコンからだけ可能となります。

1

^{本体メニュー}を押して、メインメニューを表示します。

2

ナビゲーションボタンを押して[オプション]を選択し、決定を押します。

3

ナビゲーションボタンを押して

[キーロック]を選択し、^決定を押します。

4

ナビゲーションボタンを押して[オン]を選択し、決定を押してキーロック機能を有効にします。キーロック機能を無効にするには、^[オフ]

を選択します。

5

^{リモコンの本}^{体メニューボ}^{タンを押して、設定}

を完了します。

y

y 設定内容を適用するには、本機の電源を一度入れなおしてください。

y

y キーロック機能が有効なときに本機の電源を入／切するには、本機のを押します。リモコンの、入力、選局、または数字ボタンを押して、本機の電源を入れることもできます。

y

y キーロック機能が有効なときに本機のいずれかのボタンを押すと、画面に [キーロックオン]と表示されます。

メモ

(23)

設定をカスタマイズする

23 日本語

日本語

設定をカスタマイズする

メインメニューの操作

1

2

ナビゲーションボタンを押して下図のメニューのいずれかを選択し、

決定を押します。

3

ナビゲーションボタンを押してお好みの設定を行います。

4

本体メニューを押して、設定を完了します。前のメニューに戻るには、

戻るを押します。

オプション（28ページ）

機器設定を行います。

オーディオ設定（26ページ）

音声、音質または音量を調整します。

タイマー設定（27ページ）

日付やはタイマー機能を設定します。

映像設定（24ページ）

映像のサイズ、画質、または効果を調整します。

(24)

24 日本語

日本語

詳細設定をする

映像設定

1

2

3

4

本体メニューを押して、設定を完了します。前のメニューに戻るには、戻るを押します。

設定説明

映像モード映像に最適な画質になるように、プリセット映像を選択するか、各モードのオプションを設定変更します。各モードの詳細設定も変更することができます。使用可能な映像モードは、モデルにより異なります。

モード

鮮明明るい環境であざやかな映像を楽しむ場合に適したモードです。

標準リビングなどの通常の室内で楽しむ場合に適したモードです。ご家庭で使用するときの標準的な設定です。

映画暗くした環境で映画を楽しむ場合に適したモードです。

映画館で映画を観賞するときの映像に近い設定です。

スポーツスポーツなどを視聴する際に適した力強くダイナミックな映像を表示します。

ゲームテレビゲームを楽しむ場合に適したモードです。

テレビゲームの映像に適した応答速度に設定しています。

ユーザー設定1 映像をさらに詳細に調整します。

ユーザー設定2

色温度色温度を選択します。この[色温度]は、[映像モード]が[ユーザー設定]に設定されている場合にのみ有効になります。

低/中/高画面の全体的な色を好みに合わせて調整するための機能です。

ユーザー設定色温度を[赤]、[緑]、[青]に設定できます。

XD デジタル映像信号の画質を向上させます。 RGB（PC）入力モードの場合、このオプションは無効です。 XD設定は、[映像モード]が[ユーザー設定 1]または[ユーザー設定 2]に設定されている場合にのみ有効になります。

自動自動的に[XDコントラスト]、[XDカラー]、または[XD NR]に設定します。

手動手動で[XDコントラスト]、[XDカラー]、または[XD NR]に設定できます。

映像設定映像モード色温度 XD 詳細設定アスペクト比映像設定をリセット画面設定

▲▼ ◄► (決定) (戻る) (メニュー)

(25)

25 日本語

日本語

設定説明

詳細設定 [ガンマ]、[フィルムモード]、および[黒レベル]を調整します。

ガンマ [低]、[中]、[高]

フィルムモード AV/コンポーネント入力時のの480iまたは576iの解像度の場合にのみ有効になります。

黒レベル AV/コンポーネント入力時、またはHDMI-DTV入力時にのみ有効になります。

アスペクト比画面の表示サイズを変更し、見やすい大きさに調整します。

ワイド映像を水平に拡張し、画面の最大サイズに合わせて表示します。

ノーマルもとの映像に合うように正しい画面比率を選択します。

ジャストスキャン通常、ビデオ信号のエッジは1%～2%カットされます。ジャストスキャンはこのトリミング機能をオフにし、もとのままの映像を表示します。

ズーム 1 画面の横幅に合わせて、映像を拡大します。このとき、映像の上下の部分が一部見えなくなることがあります。

ズーム 2 画面の横幅に合わせて映像を拡大しながらも、映像上下の字幕などの部分がきちんと見えるように調整します。

映像設定をリセットすべての設定を工場出荷時の設定に戻します。

画面設定画質効果をより細かく調整します。

自動調整周辺の環境に合わせて、画質が最適になるよう自動的に調整します。

手動調整画質があざやかに表示されず、特に文字などがぼやけて見える場合は、次の項目を調整します。

フェーズ水平ノイズを取り除き、映像をクリア、シャープにします。

クロック垂直ノイズを取り除き、映像をクリア、シャープにします。

水平位置映像の位置を左右に調整します。

垂直位置映像の位置を上下に調整します。

解像度 PCで1400 x 1050または1680 x 1050の解像度を使用する場合に適した解像度を選択します。

リセットすべての設定を工場出荷時の設定に戻します。

(26)

26 日本語

日本語

音声設定

1

2

ナビゲーションボタンを押して[オーディオ設定]を選択し、決定を押します。

3

4

設定説明

音声モード視聴している映像のジャンルに合わせて最適な音質を選ぶことができます。

クリアボイス人の声を他の音声と区別して音質調整することで、ニュースやトーク番組などで人の声をはっきりさせ、聞き取りやすくします。

標準どんなジャンルにも合うように標準的に調整された音質です。

音楽音楽の再生などに適した音質に設定します。

映画映画の視聴などに適した音質です。

スポーツスポーツ観戦などに適した音質です。

ゲームテレビゲームを楽しむときなどに適した音質です。

ユーザー設定ユーザーイコライザーを設定して、お好みの音質に構成することができます。

バランス室内環境に応じて、左右のスピーカーのバランスを調整します。

スピーカーオン本機の内蔵スピーカーから音声を出力します。

オフ外付けのサウンド機器などを使用して音声を出力する場合は、本機の内蔵スピーカーをオフにします。

オーディオ設定音声モード

バランス 0 スピーカー

▲▼ ◄► (決定) (戻る) (メニュー)

(27)

27 日本語

日本語

タイマー設定時刻

オフタイマーオンタイマースリープタイマー自動スリープ

▲▼ ◄► (決定) (戻る) (メニュー)

タイマー設定

1

2

ナビゲーションボタンを押して[タイマー設定]を選択し、決定を押します。

3

4

設定説明

時刻現在の時刻を設定します。本機の電源コードを抜くなどして本機の時刻設定が初期化された場合は、もう一度設定してください。

オフタイマー

オンタイマー指定した時刻に本機の電源が入ったり、または切れるようにタイマーを設定します。

メモ

y

y オンタイマー機能で電源が入ってから、無操作で2時間が経過しますと本機の電源は自動で切れます。

y

y オンタイマー機能を設定してから、電源コードを抜くなどして本機の電源をオフにした場合は、オンタイマーは動作しません。

y

y オフタイマー機能とオンタイマー機能の両方を同じ時刻に設定した場合は、オフタイマー機能がオンタイマー機能より優先されます。

スリープタイマー指定した時間が経過すると、本機の電源が切れます。スリープタイマーを設定してから本機の電源を入れ直した場合は、スリープタイマーはオフになります。

自動スリープ本機の電源を入れてから15分間無信号の場合に、自動的に電源が切れるように設定します。

(28)

28 日本語

日本語

設定説明

PIP 2画面表示にし、メイン画面とサブ画面を両方表示します。

PIP PIP表示のオン／オフを選択します。[PIP] -> [DW1] -> [DW2] -> [PIP Off（PIPオフ）]

PIP 入力サブ画面はAV入力の機器でのみ設定できます。

外部サブ画面はAV入力の機器でのみ設定できます。

PIP オーディオサブ画面の音声出力を設定します。

PIP サイズサブ画面のサイズを調整します。

PIP 位置サブ画面のサイズを調整します。

キーロック小さいお子様などが不本意に本機の操作ボタンを使用することを禁止することです。

本機の操作はリモコンからだけ可能となります。

メモ y

y キーロック機能が有効なときに本機の電源を入／切するには、本機を押します。リモコンの、入力、選局、または数字ボタンを押して、

本機の電源を入れることもできます。

y

y キーロック機能が有効なときに本機のいずれかのボタンを押すと、画面に [キーロックオン]と表示されます。

設定ID 複数のディスプレイを設置する場合などに、この機能を利用して機器ごとのID番号を指定します。

DDC/CI オフ本機の画面設定は本機の操作ボタンまたはリモコンからのみ有効になります。

オン本機の画面設定をPCから操作できるようにします。

電源インジケーター本機の待機時（電源オフ時）に、本機前面にある電源ライトの点灯の設定をします。

工場出荷時設定にリセットすべての設定を工場出荷時の設定に戻します。

オプション

1

2

ナビゲーションボタンを押して[オプション]を選択し、決定を押します。

3

4

オプション PIP

キーロック設定ID DDC/CI

電源インジケーター工場出荷時設定にリセット

▲▼ ◄► (決定) (戻る) (メニュー)

(29)

29 日本語

日本語

地デジメインメニューを表示する

1

2

ナビゲーションボタンを押して下図のメニューのいずれかを選択し、

決定を押します。

3

4

本体メニューを押して、設定を完了します。前のメニューに戻るには、

戻るを押します。

機器設定テスト

受信設定情報表示

受信設定(30ページ） 機器設定(31ページ）

情報表示(32ページ） テスト(33ページ）

(30)

30 日本語

日本語

受信設定

設定説明

地域設定・（東京）本機が設置されている地域を設定します。設定した地域に合わせてチャンネルを設定します。

チャンネル自動設定地上デジタル放送を視聴するには、チャンネルの設定が必要です。選択した受信帯域のチャンネルを自動で検索します。

チャンネル追加設定地上デジタル放送で変更／追加されたチャンネルを検索します。

リモコン設定リモコンの数字ボタンにチャンネルを割り当てます。

チャンネルスキップ選局時にスキップするチャンネルを設定します。

受信レベルチャンネルの受信レベルを測定します。

地デジメインメニューを設定する

機器設定テスト

受信設定情報表示

地域設定・（東京）

チャンネル自動設定チャンネル追加設定リモコン設定チャンネルスキップ受信レベル

受信できるチャンネルを自動的に登録します。

(矢印)で選択・(決定)で設定・(戻る)／(メニュー)で終了

チャンネル設定の詳細については、20ページをご参照ください。

1

2

ナビゲーションボタンを押して受信設定を選択し、決定を押します。

3

4

(31)

31 日本語

日本語

機器設定

暗証番号

字幕・文字スーパー音声切換

番組表取得設定

暗証番号を設定します。

(矢印) で選択・ (決定) で設定・ (戻る) ／ (メニュー) で終了

設定説明

暗証番号パスワードを設定します（購入時の初期パスワードは9999です）。

字幕・文字スーパー放送に付加して送られてくる字幕・文字スーパーの表示方法を設定します。

音声切換映画やドラマなどの番組に字幕がある場合、言語を選ぶことができます。

字幕ボタンを押すごとに字幕言語が切り換わります。

番組表取得設定番組表を表示するチャンネルを設定します。

1

2

ナビゲーションボタンを押して機器設定を選択し、決定を押します。

3

4

(32)

32 日本語

日本語

情報表示

Ｂ－ＣＡＳ情報バージョン情報放送メール

B-CASカードの情報を表示します。

設定説明

Ｂ－ＣＡＳ情報 B-CASカード情報を表示します。

バージョン情報本機のソフトウェアのバージョンを示します。保守、問い合わせの際に必要な情報となります。

放送メールソフトウェアダウンロードの情報などを放送メールから確認できます。

1

2

ナビゲーションボタンを押して情報表示を選択し、決定を押します。

3

4

(33)

33 日本語

日本語

テスト

Ｂ－ＣＡＳテスト全設定消去

B-CASカードのテストを行います。

設定説明

Ｂ－ＣＡＳテスト本機からB-CASカードを取りはずさなくても、B-CASカードの識別番号、ID番号、グループID番号を確認できます。

全設定消去設定内容を工場出荷時の設定に戻します。

1

2

ナビゲーションボタンを押してテストを選択し、決定を押します。

3

4

(34)

34 日本語

日本語

外部機器を接続する

各種外部機器を本機背面の端子に接続します。

メモ y

y テレビ番組をレコーダーまたはビデオなどに録画する場合は、テレビの信号入力ケーブルをレコーダーまたはビデオデッキを経由してテレビに接続してください。録画の詳細については、接続する機器に付属のマニュアルを参照してください。

y

y 外部機器接続方法は、機種によって異なる場合があります。

(35)

35 日本語

日本語

PC

本機背面の接続端子に、それぞれの外部機器を接続します。

1

下図から、接続する外部機器を選択します。

2

接続する外部機器の接続タイプを確認します。

3

接続タイプに合わせて、接続の詳細をご確認ください。

HDMI：36ページ DVI：36ページ

コンポーネント：37ページコンポジット：37ページ

BDプレーヤー／レコーダー

ゲーム機

DVDプレーヤー／レコーダー

デジタルムービーカメラ／カメラ

ビデオ

HDMI： 36ページ

コンポーネント：37ページコンポジット：37ページ HDMI： 36ページ

DVI：36ページ

DVI：14ページ RGB：14ページ

メモ

ゲーム機器をテレビに接続する場合は、ゲーム機器に付属のケーブルを使用します。

(36)

36 日本語

日本語

AUDIO OUT DVI OUT

HDMI OUT

（別売）

BD・DVDプレーヤー／レコーダー、ビデオを接続する

ビデオや DVDプレーヤーなどを再生するための接続です。

メモ y

y 最新 High Speed HDMIケーブルを使用してください。

y

y High Speed HDMI ケーブルで 1080p 以上の送信が検証済みです。

HDMI接続

HDMIケーブルで接続すると、高画質と高音質でお楽しみいただくことができます。本機のHDMI 映像音声入力端子に接続してください。

DVI接続

下図のように、外部機器と本機を付属のDVIケーブルで接続します。音声を出力する場合は、別売のオーディオケーブルをご利用ください。

(37)

37 日本語

日本語

VIDEO AUDIO

Y PB PR L R

（別売）

（別売）（別売）

（別売）

VIDEO(MONO)L AUDIOR

オーディオ機器を接続する

本機内蔵スピーカーの代わりにオーディオ機器をつないで迫力ある音声を楽しめます。

コンポジット接続

外部機器から本機にアナログ映像信号および音声信号を伝送します。下図のように、外部機器を本機背面のビデオ入力端子に接続します。

メモ y

y 接続したオーディオ機器の音声出力に切り換える場合は、本機の内蔵スピーカーをオフにします（26ページ）。

ヘッドホンを使う

本機にヘッドホンを接続して楽しむことができます。下図のように、本機背面のヘッドホン端子にヘッドホンをつなぎます。

コンポーネント接続

外部機器から本機にアナログ映像信号および音声信号を伝送します。下図のように、外部機器を本機背面のコンポーネント入力端子に接続します。

(38)

38 日本語

日本語

メンテナンス

お手入れは、必ず本機の電源プラグをコンセントから抜いてから行ってください。

設置時や冷暖房機器などで急激に温度差の影響を受けると、本機内部で結露が発生することがあります。

そのまま使用すると故障の原因となりますので、

いったん電源を切り、本機の電源プラグをコンセントから抜いて一定の温度の場所にしばらく置いてからご使用ください。

定期的に、電源コンセントにたまったほこりや汚れを取り除いてください。

お手入れ

結露について

キャビネットのお手入れ

スクリーン（液晶パネル）のお手入れ

電源コード

使用上のご注意

y

y キャビネットは、シンナーなどで拭いたりしないでください。変質したり、塗料がはげたりすることがあります。

y

y 汚れは柔らかい布で軽く拭きとってください。

y

y 汚れがひどいときは、水で薄めた中性洗剤にひたした布をよく絞ってから拭きとり、乾いた布で仕上げてください。

y

y 本機のスクリーンの表面は、クリーニングクロスまたは柔らかい布（綿、ネルなど）で軽く乾拭きしてください。硬い布で拭くと表面に傷がつきますのでご注意ください。

y

y 指紋など油脂類の汚れがひどい場合は、水にひたした布をよく絞って拭きとり、乾いた柔らかい布で仕上げてください。

y

y 画面にホコリがついた場合は、市販の除塵用ブラシ（静電気除去ブラシ）をお使いください。

(39)

39 日本語

日本語

困ったとき

全般

テレビが正しく動作しない

このようなときはここをお調べください

リモコンが動作しない y 製品本体とリモコンの間に通信を妨害する物体がないことを確認してください。リモコンを正しい方向に向けていることを確認してくだ y さい。電池のとが正しい向きで取り付けられていることを確認してくだ y さい。リモコンによっては、1本のリモコンで複数の使用モードに対応する

ものもあります。正しい使用モードで操作していることをご確認くだ y さい。電池がきれていないか確認してください。

電源が突然オフになる y スリープタイマーが設定されているかどうかを確認します。

y 本機の電源ケーブルを壁面ではなく電源タップなどに接続している場合、電源タップのスイッチがオンになっていることをご確認くださ y い。テレビの電源をオンにした後、15分間入力信号がない場合は、消費

電力節約のために、自動的に電源がオフになります。この仕様は、本機の工場出荷時の基本仕様となります。

映像のトラブル

映像および音声がない y 製品の電源がオンになっているかどうかを確認してください。

y 別のチャンネルを試してください。

y 電源コードがコンセントに差し込まれているかどうかを確認してくだ y さい。アンテナの方向および位置を確認してください。

y コンセント側に問題があるか確認するため、別の機器の電源コードを同じコンセントに差し込んでみてください。

スイッチをオンにしてから映像が表

示されるまで時間がかかる y これは正常な動作です。製品の起動中は音声は聞こえません。5分経過しても映像が表示されない場合はサービスセンターにお問い合わせください。

色が白黒または正しくない、または

映像が正しく表示されない y 映像設定メニューで色を調節します。

y 本機と周辺機器の間を十分に空けます。

y ビデオケーブルは正しく接続されているか確認してください。

y 映像設定をリセットして工場出荷時の設定に戻すことで、改善する場合があります。

縦線/横線が表示される、または映

像が揺れる y 家電製品や電動工具など混信の原因になるものが近くにないか確認し

てください。

一部のチャンネルの受信状態が悪い y 一部の放送電波が不安定である可能性があります。他のチャンネルをお試しください。

y 放送局の信号が弱くなっている可能性があります。電波の弱い放送局から受信するには、アンテナの方向を再調整します。

y テレビアンテナの周辺に干渉を誘発する障害物などが置かれていないかご確認ください。

映像にノイズが発生する y アンテナを確認してください。（アンテナの方向を変えます）

HDMIを接続すると映像が見えない y ご使用のHDMIケーブルが高速HDMIケーブルであることを確認します。 HDMIケーブルが高速HDMIケーブルではない場合は、画面がちらつくか、何も表示されません。高速HDMIケーブルをご使用ください。

(40)

40 日本語

日本語

困ったとき

オーディオのトラブル

映像は正常だが、音が聞こえない y 音量+または-ボタンを押してください。

y ミュートになっていませんか？消音ボタンを押してください。

y オーディオケーブルは正しく接続されていますか？

スピーカーの片方から音が聞こえな

い y メニューオプションの[バランス]を調節します。

製品内から異音がする y 周囲の湿度や温度が変化すると、製品の電源を入れたり、切断したりするときに異音がする場合があります。これは、製品に問題があることを意味するわけではありません。

HDMIを接続すると音が聞こえない y ご使用のHDMIケーブルが高速HDMIケーブルであることを確認してください。

y HDMIで音に異常がある場合は、外部機器のオーディオ形式を確認します。

» 対応するオーディオ形式：PCM

PCモード

映像が表示されない

電源はオンであり、電源インジケーターは青になっているが、画面が極めて暗くなっている

y 明るさとコントラストを再度調整します。

「無効な形式」というメッセージが

表示される y PC（ビデオカード）からの信号が、製品の垂直周波数または水平周

波数の範囲から外れています。この取扱説明書に記載されている仕様を参照して、周波数の範囲を調整します。

「信号ケーブルを確認します」とい

うメッセージが表示される y PCと製品が、信号ケーブルで接続されていません。信号ケーブルを確認してください。

y リモコンの入力ボタンを押して入力信号を確認してください。

製品の接続時に「不明な製品」というメッセージが表示される

ドライバーをインストールしていな

い y 付属の製品ドライバーをインストールします。ドライバーは、Web サイト（http://www.lg.com/jp）からダウンロードすることもできます。

y ビデオカードの取扱説明書をご参照いただき、プラグアンドプレイ機能がサポートされていることを確認してください。

(41)

41 日本語

日本語

困ったとき

画面に残像が表示される

製品の電源をオフにすると、残像が

表示される y 同じ画像を長期間表示していると、画面の焼き付きが発生する可能性

があります。スクリーンセーバー機能を使用してください。

画面の色が正常ではない

画面の色の解像度が低くなっている

（16色） y 画面の色の解像度を24ビット（True Color）より大きい値に設定します。

画面の色が不安定またはモノクロで

表示される y 信号ケーブルの接続状態を確認してください。

画面に黒い点が表示される y いくつかのピクセル（赤、緑、白、または黒）が画面に表示されることがあります。この現象は、LCDパネルの特性によるものです。本機の機能不良ではありません。

画面の映像が適切に表示されない

画面の位置が不適切である y OSDの画面設定で位置を調整します。

y ビデオカードの解像度と周波数が本機で対応している値であることを確認します。本機で対応されない解像度の場合、PC側で適切な解像度を設定します。

画面の背景に細い線が表示される y OSDの画面設定でクロックを調整します。

水平方向のノイズが表示される、ま

たは文字がぼやけている y OSDの[フェーズ]メニューを調整します。

(42)

42 日本語

日本語

仕様

（注1）年間消費電力量は省エネルギー法に準拠して、一般家庭での平均視聴時間（約 4.5 時間/日）を基準に算出した、一年間に使用する電力量です。

仕様

液晶画面画面タイプ 580 mmワイド（23インチ）TFT（Thin Film Transistor）

LCD（Liquid Crystal Display）パネル表示領域の対角線サイズ：580 mm ピクセルピッチ 0.2652 mm（H） x 0.2652 mm（V）

映像信号最大解像度 1920 x 1080 @ 60 Hz 推奨解像度 1920 x 1080 @ 60 Hz 水平周波数 30 kHz - 83 kHz 垂直周波数 56 Hz - 75 Hz

同期方法セパレート同期、デジタル

入力コネクターテレビ、D-Subアナログ、PCオーディオ入力、

コンポーネント、HDMI x 2、CVBS、DVI

電源定格電圧 19 V 2.0 A

消費電力 33 W（標準）

待機時消費電力 1 W

年間消費電力（注1） 55 kWh/年外形寸法（幅 x 高さ x 奥行）

質量スタンド付き

544.1 mm x 182.8 mm x 406.2 mm 3.9 kg

スタンドなし

544.1 mm x 62.9 mm x 334.6 mm 3.4 kg

環境条件動作温度

動作湿度 10°C - 35°C

20 % - 80 % 保管温度

保管湿度 -10°C - 60°C

5 % - 90 %

・本仕様は改良のため、予告なく変更することがあります。

・この機器を使用できるのは日本国内のみで、外国では放送方式、電源電圧が異なりますので使用できません。（This television set is designed for use in Japan only and can not be used in any other country.）

www.lg.com/jp

M2352D

日本語

取扱説明書

LED LCD TV 地上デジタルハイビジョン液晶テレビ

このたびは LG デジタル液晶テレビをお買い求め頂きまして、

誠にありがとうございます。

ご使用前にこの取扱説明書をよくお読みになり、ご理解のうえ正しくお使いください。

お読みになったあとは保証書と共に大切に保管してください。

2

日本語

目次

4 ライセンス 5 組み立てと準備

5 付属品を確認する 6 各部の名称 7 持ち運びのご注意 7 テレビを設置する 7 - スタンドを取り付ける

9 - テレビ台やテーブルに設置する 10 - ケーブルをまとめる

11 - 壁に取り付ける

12 リモコンを操作する 14 接続する

14 PCに接続する 14 - DVI接続 14 - RGB接続 15 映像を設定する 15 - 映像モードの選択 15 - 映像の詳細設定

16 - PC画面の映像を設定する 16 音声を設定する

16 - 音質モードの選択

17 テレビを見る

17 アンテナ接続の準備をする 18 アンテナをつなぐ

18 - 地上デジタル放送用アンテナをつなぐ 18 - ケーブル放送チューナーを経由してつな

ぐ

19 はじめての設定をする 19 B-CASカードを入れる 20 地上デジタル放送を見る 20 - チャンネルスキャンをする 21 見やすい画面に調整する

21 - 画面サイズ設定の調整 22 - 入力を切り換える

22 - テレビの操作をロックする

23 設定をカスタマイズする

23 メインメニューの操作 24 詳細設定をする 24 - 映像設定 26 - 音声設定 27 - タイマー設定 28 - オプション

29 地デジメインメニューを表示する 30 地デジメインメニューを設定する 30 - 受信設定

31 - 機器設定 32 - 情報表示 33 - テスト

34 外部機器を接続する

36 BD・DVDプレーヤー／レコーダー、ビデオ を接続する

36 - HDMI接続 36 - DVI接続

37 - コンポーネント接続 37 - コンポジット接続 37 オーディオ機器を接続する 37 - ヘッドホンを使う

38 使用上のご注意

38 お手入れ

38 - キャビネットのお手入れ

38 - スクリーン（液晶パネル）のお手入れ 38 - 電源コード

38 結露について

3

日本語

39 困ったとき

39 全般 40 PCモード

42 仕様 45 IRコード

46 保証とアフターサービス

4

日本語

ライセンス

5

日本語

組み立てと準備

付属品を確認する

6

日本語

各部の名称

7

日本語

持ち運びのご注意

テレビを設置する

スタンドを取り付ける

1

2

8

日本語

3

4

9

日本語

テレビ台やテーブルに設置する

1

2

10

日本語

ケーブルをまとめる

11

日本語

壁に取り付ける

12

日本語

4 ^{ライセンス} 5 ^{組み立てと準備}

12 ^{リモコンを操作する} 14 ^接続する

17 ^{テレビを見る}

34 ^{外部機器を接続する}

36 BD・DVDプレーヤー／レコーダー、ビデオを接続する

38 ^{使用上のご注意}

39 ^{困ったとき}

42 ^仕様 45 ^IRコード

ケーブル放送チューナーを経由してつなぐ
