スペック
シート
Cisco HyperFlex
HX220c M5 Node
(ハイブリッド構成)
詳細図
... 4
シャーシ正面図 ... 4 シャーシ背面図 ... 5ベース
ノードの標準機能と特長 ... 6
HyperFlex HX220c M5 ノードの構成 ... 9
ステップ 1 サーバの SKU を確認する ... 10 ステップ 2 CPU を選択する ... 11 ステップ 3 メモリを選択する ... 13 ステップ 4 RAID コントローラを選択する ... 16SAS HBA（内蔵 HDD/SSD/JBOD のサポート） ... 16
ステップ 5 ドライブを選択する ... 17 ステップ 6 PCIe オプション カードを選択する ... 19 ステップ 7 電源を構成する ... 20 ステップ 8 電源コードを選択する ... 21 ステップ 9 アクセサリを選択する ... 24 ステップ 10 工具不要レール キットとオプションのリバーシブル ケーブル マネージメント アームを 選択する ... 25 ステップ 11 ハイパーバイザとホスト オペレーティング システムを選択する ... 26 ステップ 12 HX DATA PLATFORM ソフトウェアを選択する ... 27 ステップ 13 インストール サービスを選択する ... 28 ステップ 14 サポート サービスを選択する ... 29
参考資料
... 31
ハイパーコンバージド システム ... 31 シャーシ ... 32 ブロック図 ... 33 シリアル ポートの詳細 ... 34 アップグレード関連部品と修理管理部品 ... 35 KVM ケーブル ... 36技術仕様
... 37
寸法と重量 ... 37 電力仕様 ... 38 環境仕様 ... 41 拡張動作温度でのハードウェア構成の制限 ... 42 準拠要件 ... 43 本書は、英語版 Spec sheet を翻訳、ローカライズしたものです。最新の技術情報は、英語資料も参照ください。 日本語資料更新等の時間差などの理由で、本書の情報が古い場合があります。概要
Cisco HyperFlex™ システムは、ハイパーコンバージド システムのデザインが持つ力を最大限に活用できます。ソ フトウェア デファインド インフラをベースとするこのシステムでは、Cisco Unified Computing System（Cisco UCS） サーバによるソフトウェア デファインドのコンピューティング、強力な Cisco HX Data Platform を利用したソフトウェ ア デファインド ストレージ、そして Cisco Application Centric Infrastructure（Cisco ACI™）とも連携・統合可能な Cisco UCS ファブリックによるソフトウェア デファインドネットワーキングが一元化されています。こうしたテクノロ ジーにより接続とハードウェア管理を一元化することで、1 つにまとめられたリソース プールをビジネス ニーズに 合わせて提供できる、適応性の高い統合クラスタが実現します。
図 1 に Cisco HyperFlex HX220c M5 ノードを示します。
HX220c M5 サーバは、Intel® Xeon® プロセッサ スケーラブル ファミリ、24 個の 2666MHz DIMM 用 DIMM スロット、
１ つあたり最大 128 GB のメモリをサポートし、最大 3.0 TB の総メモリ容量を搭載可能な 1U フォーム ファクタで Cisco HyperFlex ポートフォリオの機能を拡張します。
図 1 Cisco HyperFlex HX220c M5 ノード
前面
詳細図
シャーシ正面図
図 2 に、Cisco HyperFlex HX220c M5 ノードの正面図を示します。 図 2 シャーシ正面図 1 ドライブ スロット スロット 01（システム/ログ ドライブ用） • 2.5 インチ シリアル ATA SSD X 1 スロット 02（キャッシュ ドライブ用） • 2.5 インチ シリアル ATA SSD X 1 または • 2.5 インチ SED SAS SSD X 1 スロット 03 ～ 10（キャパシティ ドライブ用） • 2.5 インチ SAS HDD X 最大 8 または • 2.5 インチ SED SAS HDD X 最大 8 7 ファン ステータス LED 2 該当なし 8 ネットワーク リンク アクティビティ LED 3 電源ボタン/電源ステータス LED 9 温度ステータス LED 4 ユニット識別ボタン/LED 10 引き抜きアセット タグ5 システム ステータス LED 11 KVM コネクタ（USB 2.0 X 2、VGA X 1、シリアル コネクタ X 1 を装備した KVM ケーブルで使用）
シャーシ背面図
図 3 に背面パネルの外部機能を示します。 図 3 シャーシ背面図 1 モジュール型 LAN-on-motherboard（mLOM） カード ベイ（x16） 7 背面ユニット識別ボタン/LED 2 USB 3.0 ポート（x 2） 8 電源ユニット（2 台、1+1 冗長） 3 デュアル 1/10 Gb イーサネット ポート（LAN1 とLAN2）LAN1 は左コネクタ、LAN2 は右コネクタ 9 PCIe ライザ 2（スロット 2）（ハーフハイト、x16）
4 VGA ビデオ ポート（DB-15） 10 PCIe ライザ 1（スロット 1）（フルハイト、x16）
5 1 Gb イーサネット専用管理ポート 11 デュアルホール アース ラグ用ネジ穴
ベース
ノードの標準機能と特長
表 1 に、サーバ本体の機能と特長を示します。特定の機能（プロセッサ数、ディスク ドライブ数、メモリ容量など）に 関するサーバの構成方法については、「HyperFlex HX220c M5 ノードの構成」（9 ページ）を参照してください。 表 1 機能と特長 機能/特長 説明 シャーシ 1 ラック ユニット（1RU）シャーシCPU 1 つまたは 2 つの Intel® Xeon® プロセッサ スケーラブル ファミリ CPU
チップセット Intel® C620 シリーズ チップセット
メモリ Registered DIMM（RDIMM）、Load-Reduced DIMM（LRDIMM）、またはシリコン貫通電極 （TSV）DIMM 用スロット X 24
マルチビット エラー保護
このサーバはマルチビット エラー保護をサポート
ビデオ Cisco Integrated Management Controller（CIMC）は、ASPEED Pilot 4 ビデオ/グラフィッ クス コントローラを使用してビデオを提供。 ■ ハードウェア アクセラレーションを備えた内蔵 2D グラフィックス コア ■ DDR4 メモリ インターフェイスは、ホストから直接アクセス可能な最大 16 MB と、ホス ト プロセッサから間接的にアクセス可能な DDR メモリ全体をサポート ■ 最大 1920 x 1200 x 32 bpp/60 Hz までのディスプレイ解像度をサポート ■ 高速な内蔵 24 ビット RAMDAC ■ シングル レーンの PCI-Express ホスト インターフェイス ■ eSPI プロセッサから BMC へのアクセスをサポート 電源サブシステム 以下のホットスワップ可能な電源ユニットから最大 2 つ選択できます。 ■ 770 W（AC） ■ 1050 W（AC） ■ 1050 W（DC） 最低 1 つの電源ユニットが必須。さらに 1 つを追加して 1 + 1 の冗長性を確保可能。 WoL Intel x550 10G Base-T Ethernet LAN ポートで Wake-on-LAN（WoL）規格をサポート 前面パネル 前面パネル コントローラはステータス インジケータおよびコントロール ボタンを装備 ACPI Advanced Configuration and Power Interface（ACPI）4.0 規格をサポート
表 1 機能と特長（続き） 機能/特長 説明 拡張スロット ■ ライザー 1（CPU 1 で制御）： • フルハイト プロファイル、3/4 レングス、x24 コネクタ、スロット（x16 レーン）X 1 ■ ライザ 2（CPU 2 で制御）： • ハーフハイト プロファイル、ハーフレングス、x24 コネクタ、x16 レーンのスロット X 1 ■ SAS HBA 専用スロット（図 6（32 ページ）を参照）
• 内蔵スロットが 1 つ、Cisco 12G SAS HBA 用に予約されています。
インターフェイス ■ 背面パネル
• 1 Gbps RJ-45 管理ポート（Marvell 88E6176）X 1
• 1/10GBase-T LOM ポート（マザーボードに Intel X550 コントローラを搭載）X 2 • RS-232 シリアル ポート（RJ45 コネクタ）X 1 • DB15 VGA コネクタ X 1 • USB 3.0 ポート コネクタ X 2 • 各種のインターフェイス カードを搭載できるフレキシブル モジュール型 LAN-On-Motherboard（mLOM）スロット X 1 ■ 前面パネル • KVM コンソール コネクタ X 1（USB 2.0 コネクタ X 2、VGA DB15 ビデオ コネク タ X 1、シリアル ポート（RS232）RJ45 コネクタ X 1 を装備） 内部ストレージ デバイス 最大ス機能を提供する前面パネルのドライブ ベイに取り付けます。10 台のドライブは以 10 台のドライブは、SAS/シリアル ATA ドライブ用のホットスワップ可能なアクセ 下のように使用されます。
• 最大 8 台の SAS HDD または最大 8 台の SED SAS HDD（データ用）
• 1 台のシリアル ATA/SAS SSD または 1 台の SED SAS SSD X 1（キャッシング用） • 1 台の シリアル ATA/SAS SSD（HXDP 操作用のシステム ドライブ） 次の目的に使用される 1 台の M.2 シリアル ATA SSD の M.2 モジュール用マザーボー ドに搭載されるミニストレージ モジュール コネクタ： • ESX ブートおよびストレージ コントローラ VM 次の目的に使用される PCIe ライザ 1 マイクロ SD カード用のソケット X 1： • マイクロ SD カードは、HUU などのユーティリティ用の専用ローカル リソースとし て機能します。イメージはファイル共有（NFS/CIFS）から取得して、今後の使用の ためにアップロードできます。 統合型管理プ
ロセッサ Cisco Integrated Management Controller（CIMC）ファームウェアを実行するベースボード管理コントローラ（BMC）。 CIMC の設定に応じて、1-GbE 管理専用ポート、1-GbE LOM ポート、またはシスコ仮想 インターフェイス カード（VIC）を介して CIMC にアクセスできます。
表 1 機能と特長（続き）
機能/特長 説明
ストレージ コントローラ Cisco 12G SAS HBA（JBOD/パススルー モード）
• 最大 10 台の SAS または SAS/シリアル ATA 内蔵ドライブをサポートします。 モジュール型 LAN on Motherboard （mLOM）スロット • 専用の RAID コントローラ スロットに装着します。 マザーボードの専用 mLOM スロットには、次のカードを柔軟に装着できます。 ■ Cisco VIC 1387 仮想インターフェイス カード（10G QSA のオプションあり） ■ 4 ポート Intel i350 1GbE RJ45 ネットワーク インターフェイス カード（NIC） 注：VIC 1387 は FI 6300 シリーズとのネイティブ接続をサポートしています。
注：VIC 1387 で FI 6200 シリーズとの接続をサポートするために、VIC 1387 と互換性が ある 10G QSA を利用することができます。
注：VIC 1387 ではブレークアウト ケーブルはサポートされていません。 注：FI 6300 シリーズで 10 GbE 直接接続はできません。
UCSM Unified Computing System Manager（UCSM）は、FI（ファブリック インターコネクト）内で実 行され、一部のサーバ コンポーネントを自動的に検出し、プロビジョニングします。
HyperFlex HX220c M5 ノードの構成
このシステムは、その大部分が固定された構成で提供されます。Cisco HX220c M5 ノードの構成を確認または変 更する場合は、次の手順に従ってください。 ■ ステップ 1 サーバの SKU を確認する（10 ページ） ■ ステップ 2 CPU を選択する（11 ページ） ■ ステップ 3 メモリを選択する（13 ページ） ■ ステップ 4 RAID コントローラを選択する（16 ページ） ■ ステップ 5 ドライブを選択する（17 ページ） ■ ステップ 6 PCIe オプション カードを選択する（19 ページ） ■ ステップ 7 電源装置を構成する（20 ページ） ■ ステップ 8 電源コードを選択する（21 ページ） ■ ステップ 9 アクセサリを選択する（24 ページ） ■ ステップ 10 工具不要レール キットとオプションのリバーシブル ケーブル マネージメント アームを 選択する（25 ページ） ■ ステップ 11 ハイパーバイザ/ホスト オペレーティング システムを選択する（26 ページ） ■ ステップ 12 HX DATA PLATFORM ソフトウェアを選択する（27 ページ） ■ ステップ 13 インストール サービスを選択する（28 ページ） ■ ステップ 14 サポート サービスを選択する（29 ページ）ステップ
1
サーバの
SKU を確認する
表 2 に示されているサーバの製品型番（PID）を確認します。 表 2 HX220c M5 ノードの PID 型番（PID） 説明 HX220C-M5SX1 HX220c M5 ノード（1 つまたは 2 つの CPU、メモリ、HDD X 8（データ ストレージ用）、SSD X 1（HyperFlex システム ドライブ）、SSD X 1（キャッシング用）、電源ユニット X 2、M.2 シ リアル ATA SSD X 1、マイクロ SD カード X 1、VIC 1387 mLOM カード X 1、PCIe カードな し、レール キットなし）。 注： 1. この型番は、バンドル構成時に組み込まれる型番です。単独では構成できません（構成用親型番（MLB）HX-M5S-HXDP か HX20C-M5S から構成する必要があります）。 HX220c M5 ノードの構成は次のとおりです。 • 最大 2 台の電源ユニット、最大 2 つの CPU、推奨メモリ サイズ、キャッシング用 SSD X 1、システ ム ログ用 SSD X 1、最大 8 台のデータ HDD、VIC mLOM カード X 1、M.2 シリアル ATA SSD X 1、 マイクロ SD カード X 1 の構成が必要です。• HX-FI-6248UP および HX-FI-6296UP と接続するために 10G QSA を選択するオプションがあります。 • レール キットを選択するオプションがあります。
ステップ
2
CPU を選択する
標準の CPU 機能は次のとおりです。■ Intel® Xeon® プロセッサ スケーラブル ファミリ CPU ■ Intel C620 シリーズ チップセット ■ 最大 38.5 MB のキャッシュ サイズ CPU の選択 使用可能な CPU を表 3 に示します。 表 3 使用可能な Intel CPU（シート 1/2） 型番 Intel 型番1 クロック 周波数 （GHz） 消費電 力（W） キャッ シュ サイズ （MB） コア UPI（GT/s） 2 リンク サポートする DDR4 DIMM の最大クロッ ク（MHz）3 Intel® Xeon® プロセッサ スケーラブル ファミリ プロセッサ HX-CPU-8180M 8180M 2.5 205 38.50 28 3 x 10.4 2666 HX-CPU-6142M 6142M 2.6 150 22.00 16 3 x 10.4 2666 HX-CPU-6134M 6134M 3.2 130 24.75 8 3 x 10.4 2666 HX-CPU-8176M 8176M 2.1 165 38.50 28 3 x 10.4 2666 HX-CPU-8170M 8170M 2.1 165 35.75 26 3 x 10.4 2666 HX-CPU-8160M 8160M 2.1 150 33.00 24 3 x 10.4 2666 HX-CPU-6140M 6140M 2.3 140 24.75 18 3 x 10.4 2666 HX-CPU-8180 8180 2.5 205 38.50 28 3 x 10.4 2666 HX-CPU-8176 8176 2.1 165 38.50 28 3 x 10.4 2666 HX-CPU-8170 8170 2.1 165 35.75 26 3 x 10.4 2666 HX-CPU-8168 8168 2.7 205 33.00 24 3 x 10.4 2666 HX-CPU-8164 8164 2.0 150 35.75 26 3 x 10.4 2666 HX-CPU-8160 8160 2.1 150 33.00 24 3 x 10.4 2666 HX-CPU-8158 8158 3.0 150 24.75 12 3 x 10.4 2666 HX-CPU-8153 8153 2.0 125 22.00 16 3 x 10.4 2666 HX-CPU-6154 6154 3.0 200 24.75 18 3 x 10.4 2666 HX-CPU-6152 6152 2.1 140 30.25 22 3 x 10.4 2666 HX-CPU-6150 6150 2.7 165 24.75 18 3 x 10.4 2666 HX-CPU-6148 6148 2.4 150 27.50 20 3 x 10.4 2666 HX-CPU-6142 6142 2.6 150 22.00 16 3 x 10.4 2666 HX-CPU-6140 6140 2.3 140 24.75 18 3 x 10.4 2666 HX-CPU-6138 6138 2.0 125 27.50 20 3 x 10.4 2666 HX-CPU-6136 6136 3.0 150 24.75 12 3 x 10.4 2666 HX-CPU-6134 6134 3.2 130 24.75 8 3 x 10.4 2666

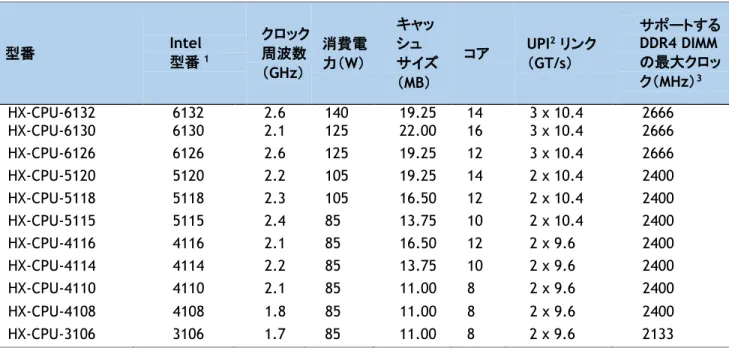

表 3 使用可能な Intel CPU（シート 1/2） 型番 Intel 型番1 クロック 周波数 （GHz） 消費電 力（W） キャッ シュ サイズ （MB） コア UPI（ 2 リンク GT/s） サポートする DDR4 DIMM の最大クロッ ク（MHz）3 HX-CPU-6132 6132 2.6 140 19.25 14 3 x 10.4 2666 HX-CPU-6130 6130 2.1 125 22.00 16 3 x 10.4 2666 HX-CPU-6126 6126 2.6 125 19.25 12 3 x 10.4 2666 HX-CPU-5120 5120 2.2 105 19.25 14 2 x 10.4 2400 HX-CPU-5118 5118 2.3 105 16.50 12 2 x 10.4 2400 HX-CPU-5115 5115 2.4 85 13.75 10 2 x 10.4 2400 HX-CPU-4116 4116 2.1 85 16.50 12 2 x 9.6 2400 HX-CPU-4114 4114 2.2 85 13.75 10 2 x 9.6 2400 HX-CPU-4110 4110 2.1 85 11.00 8 2 x 9.6 2400 HX-CPU-4108 4108 1.8 85 11.00 8 2 x 9.6 2400 HX-CPU-3106 3106 1.7 85 11.00 8 2 x 9.6 2133 注：
1. Intel CPU 型番の末尾が「M」であるもののみが、1.5 TB/ソケット メモリ容量をサポートします。その他すべての CPU 型番 はソケットあたり 768 GB のメモリ容量をサポートします。
2. UPI = Ultra Path Interconnect。2 ソケット サーバでは、CPU が 3 つの UPI をサポートしている場合でも、2 つの UPI の パフォーマンスのみサポートします。
3. 一部の CPU について、この表に示すメモリ アクセス速度よりも高速な DIMM を選択した場合、DIMM のクロック速度は、 CPU 側のメモリ アクセス クロックと DIMM クロックのうちの低い方になります。
動作確認済みの構成
(1) 1-CPU 構成：
■ 表 3（11 ページ）から CPU を 1 つ選択します。
注： 1-CPU 構成は、CPU 型番 HX-CPU-4114 以降の HX Edge 構成でのみサポートされ
ます。1-CPU 構成は、HX-CPU-3106、HX-CPU-4108、または HX-CPU-4110 ではサ ポートされません。
(2) 2-CPU 構成：
■ 表 3（11 ページ）から同一仕様の CPU を 2 つ選択します。
ステップ
3
メモリを選択する
標準メモリの機能は次のとおりです。 ■ DIMM — クロック速度：2666 MHz — DIMM あたりのランク：1、2、4、または 8 — 動作時の電圧：1.2 V— Registered ECC DDR4 DIMM（RDIMM）、Load-Reduced DIMMS（LR-DIMM）、またはシリ コン貫通ビア DIMM（TSV-DIMM）

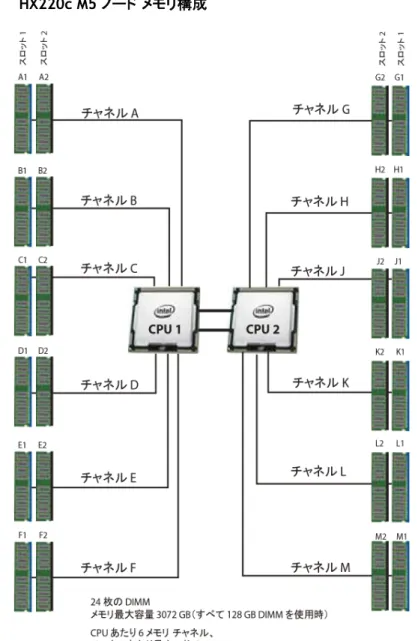

■ メモリは、図 4 に示すように、CPU あたり 6 個のメモリ チャネルと、チャネルあたり最大 2 枚の DIMM で構成されます。
DIMM の選択 注：現在、HX ソリューションはメモリ ミラーリングに対応していません。 表 4 使用可能な DDR4 DIMM 型番（PID） 説明 電圧 ランクDIMM / HX-MR-128G8RS-H 128 GB DDR4-2666-MHz TSV-RDIMM/PC4-21300/8R/x4 1.2 V 8 HX-ML-X64G4RS-H 64 GB DDR4-2666-MHz LRDIMM/PC4-21300/4R/x4 32 1.2 V 4 HX-MR-X32G2RS-H 32 GB DDR4-2666-MHz RDIMM/PC4-21300/2R/x4 1.2 V 2 HX-MR-X16G1RS-H 16 GB DDR4-2666-MHz RDIMM/PC4-21300/1R/x4 1.2 V 1 動作確認済みの構成 (1) 1-CPU 構成 ■ 1 ～ 12 DIMM を選択します。 (2) 2-CPU 構成 ■ CPU あたり 1 ～ 12 の DIMM を 選択します。 注：選択する DIMM はすべて同じタイプにする必要があり ます。また、DIMM の数は両方の CPU で同一にする必要 があります。 注：128 GB DRAM がサポートされている場合でも、システム に 192 GB 以上の DRAM を搭載することを強く推奨します。 注：HXDP プラットフォーム ソフトウエア動作用に、48 GB の DRAM が予約されます。 注：CPU あたり 6 または 12 個の DIMM を推奨します。 ■ シングル CPU システムの場合、DIMM は次の表に示すように出荷時に配置されます。
CPU 1 チャネル内の DIMM 配置（同一速度の DIMM）
6 （A1、B1、C1）、（D1、E1、F1）
8 （A1、A2、B1、B2）、（D1、D2、E1、E2）
■ デュアル CPU システムの場合、DIMM は次の表に示すように出荷時に配置されます。 CPU 1 チャネル内の DIMM 配置 （同一速度の DIMM） CPU 2 チャネル内の DIMM 配置 （同一速度の DIMM） CPU 1 CPU 2 4 （A1、B1）、（D1、E1） （G1、H1）、（K1、L1） 6 （A1、B1、C1）、（D1、E1、F1） （G1、H1、J1）、（K1、L1、M1） 8 （A1、A2、B1、B2）、（D1、D2、E1、E2） （G1、G2、H1、H2）、（K1、K2、L1、L2） 12 （A1、A2、B1、B2、C1、C2）、（D1、D2、E1、 E2、F1、F2） （G1、G2、H1、H2、J1、J2）、（K1、K2、L1、 L2、M1、M2） 注：システム パフォーマンスは、両方の CPU で DIMM のタイプと数量が同じで、すべての チャネルがサーバ内の CPU 全体で等しく利用されている場合に最適化されます。
ステップ
4
RAID コントローラを選択する
SAS HBA（内蔵 HDD/SSD/JBOD のサポート）
内蔵ドライブ接続（非 RAID）用に次の SAS HBA を選択します。
■ Cisco 12G SAS HBA は専用の RAID コントローラ スロットに装着します。 コントローラ オプションを選択する
次のことを選択します。
• Cisco 12 Gbps モジュラ SAS HBA（表 5 を参照）
表 5 ハードウェア コントローラ オプション
型番（PID） 説明
内蔵ドライブ用コントローラ
次の Cisco 12G SAS HBA コントローラが、専用の内蔵スロットに装着された状態で出荷されます。
HX-SAS-M5 Cisco 12G SAS HBA
■ 最大 10 個の内蔵 SAS HDD と SAS/シリアル ATA SSD をサポートします。 ■ JBOD モードのみサポートします（RAID 機能なし）。SDS（ソフトウェア デファインド
ストレージ）に最適です。また、RAID コントローラが I/O ボトルネックになるため最 大限の IOP（外部 SSD 接続用）を必要とするような環境にも最適です。
動作確認済みの構成
ステップ
5
ドライブを選択する
ディスク ドライブの標準仕様は次のとおりです。 ■ 2.5 インチ スモール ファクタ ■ ホットプラグ可能 ■ ドライブはスレッドマウントされた状態で提供 ドライブの選択 表 6 に使用可能なドライブを示します。 注： すべての SED HDD は FIPS 140-2 準拠ですSED SSD（10X endurance）は FIPS 140-2 準拠です
SED SSD（3X endurance および 1X endurance）は FIPS 140-2 に準拠していません

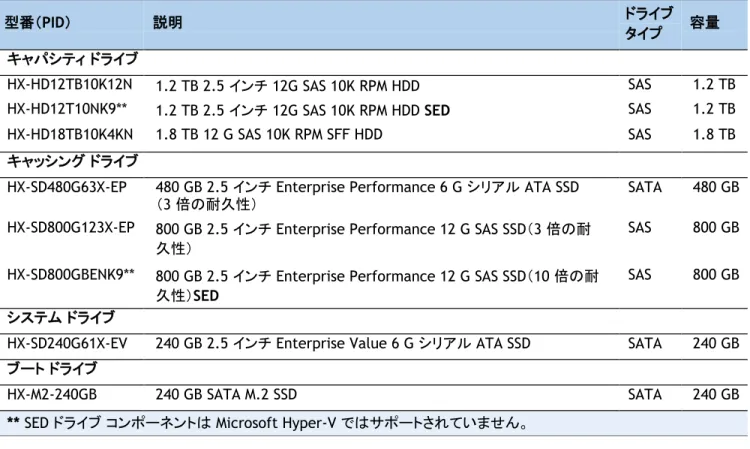

表 6 構成可能なホットプラグ可能スレッドマウント HDD および SSD
型番（PID） 説明 ドライブ
タイプ 容量
キャパシティ ドライブ
HX-HD12TB10K12N 1.2 TB 2.5 インチ 12G SAS 10K RPM HDD SAS 1.2 TB HX-HD12T10NK9** 1.2 TB 2.5 インチ 12G SAS 10K RPM HDD SED SAS 1.2 TB HX-HD18TB10K4KN 1.8 TB 12 G SAS 10K RPM SFF HDD SAS 1.8 TB キャッシング ドライブ
HX-SD480G63X-EP 480 GB 2.5 インチ Enterprise Performance 6 G シリアル ATA SSD
（3 倍の耐久性） SATA 480 GB
HX-SD800G123X-EP 800 GB 2.5 インチ Enterprise Performance 12 G SAS SSD（3 倍の耐 久性）
SAS 800 GB HX-SD800GBENK9** 800 GB 2.5 インチ Enterprise Performance 12 G SAS SSD（10 倍の耐
久性）SED
SAS 800 GB
システム ドライブ
HX-SD240G61X-EV 240 GB 2.5 インチ Enterprise Value 6 G シリアル ATA SSD SATA 240 GB
ブート ドライブ
HX-M2-240GB 240 GB SATA M.2 SSD SATA 240 GB
動作確認済みの構成 次のドライブを選択します。 • 6 ～ 8 台のキャパシティ ドライブ - 1.2 TB 12 G SAS 10K RPM SFF HDD（HX HD12TB10K12N）または 1.2 TB 12G SAS 10K RPM SFF HDD（HX-HD18TB10K4KN）または 1.2 TB 12G SAS 10K RPM SFF HDD SED（HX-HD12T10NK9） 注： キャパシティ ドライブが 6 台未満の構成は、HX Edge 構成でのみサポートされます。 また、SED ドライブは HX Edge 構成ではサポートされていません。 「SED キャパシティ」ドライブを選択する場合は、以下の「SED キャッシュ」ドライブを選 択する必要があります。
• 1 台のキャッシュ ドライブ - 480 GB 2.5 インチ Enterprise Perf 6 G シリアル ATA SSD（HX-SD480G63X-EP） または
800 GB 2.5 インチ Enterprise Perf 12 G SAS SSD（HX-SD800G123X-EP） または
800 GB 2.5 インチ Enterprise Perf 12 G SAS SSD
SED（HX-SD800GBENK9）
注： 「SED」 キャッシュ ドライブは、「SED」キャパシティ ドライブを選択した場合にのみ選択
できます。
SED ドライブは Microsoft Hyper-V ではサポートされていません。
• 1 台のシステム ドライブ - 240 GB 2.5 インチ Enterprise Value 6 G シリアル ATA SSD（HX-SD240G61X-EV） • 1 台のブート ドライブ - 240 GB M.2 シリアル ATA SSD ブート ドライブ（HX-M2-240GB） 注意 最大 8 台の HDD データ ドライブ、キャッシング ドライブ 1 台、システム ドライブ 1 台、ブート ドライブ 1 台を選択する必要があります。 SED ドライブを選択した場合、次に従う必要があります。 — 6 台以上の「キャパシティ」ドライブを選択する必要があります。 — 選択するすべての「キャッシュ」ドライブと「キャパシティ」ドライブは SED ドライブである必要 があります。
ステップ
6
PCIe オプション カードを選択する
標準搭載される PCIe カードは、次のとおりです。 • モジュール型 LAN on Motherboard（mLOM） PCIe オプション カードの選択 使用可能な PCIe オプション カードを表 7 に示します。 表 7 使用可能な PCIe オプション カード 型番（PID） 説明 カードの 高さ モジュール型 LAN on Motherboard（mLOM）1UCSC-MLOM-C40Q-03 Cisco VIC 1387 デュアル ポート 40 Gb QSFP CNA MLOM 該当なし ネットワーク インターフェイス カード（NIC）2,3
UCSC-PCIE-IRJ45 Intel i350 クアッド ポート 1 Gb アダプタ ハーフ 注：
1. mLOM カードはライザー 1 またはライザー 2 カード スロットに挿入するのではなく、シャーシ内部の専用コネクタに搭載します。 2. NIC は、HyperFlex Edge 構成でサポートされます。
3. NIC は Microsoft Hyper-V ではサポートされていません。
注意
Cisco VIC 1387 カードに関するその他の考慮事項
— ブレイクアウト ケーブルは、6200 シリーズ FI への接続には使用できません。QSA を使用し てください。
— VIC 1387 は、HX-FI-6248UP、HX-FI-6296UP に接続するための Cisco QSA モジュールをサ ポートしています。
— Cisco QSA モジュールは、[アクセサリ（Accessories）] -> [SFP] の下にオプションとして表示 されます。
— QSA オプションを選択する場合は、サーバあたり 2 つの QSA を選択します。 — QSA の PID は CVR-QSFP-SFP10G です。
ステップ
7
電源を構成する
電源ユニットは、HX220c M5 ノードへのホットプラグおよび工具不要でのインストールが可能となってお り、共通の電気および物理設計を採用しています。各電源ユニットは、高効率の動作が保証されており、 複数の出力オプションを提供します。このため、ユーザはサーバ構成に基づいて「適切なサイズ」を選択 でき、電力効率を向上させ、全体的なエネルギー コストを削減し、データセンター内での不必要な電力 消費を回避できます。選択したオプション（CPU、ドライブ、メモリなど）に応じて必要な電力を計算するに は、次のリンクにある電力計算ツールを使用してください。 http://ucspowercalc.cisco.com [英語] 表 8 電源ユニット 型番（PID） 説明 UCSC-PSU1-770W C シリーズ サーバ用の 770 W AC 電源ユニット UCSC-PSU1-1050W C シリーズ サーバ用の 1050 W AC 電源ユニット UCSC-PSUV2-1050DC C シリーズ サーバ用の 1050 W DC 電源ユニット 注：1 台のサーバで 2 台の電源ユニットを使用する場合は、両方の電源ユニットが同一であ る必要があります。ステップ
8
電源コードを選択する
AC 電源ユニットを選択した場合、表 9 から適切な AC 電源コードを選択します。電源コードは電源ユ ニット数に合わせて最大 2 本選択できます。既存の電源ケーブルを利用する場合には省略することも できます。オプションの R2XX-DMYMPWRCORD を選択した場合、サーバに電源コードは付属しません。 表 9 使用可能な電源コード 型番 説明 製品画像 R2XX-DMYMPWRCORD 電源コードなし（電源コードを選択し ない場合の型番） 該当なし CAB-48DC-40A-8AWG C シリーズ - 48 VDC PSU 電源コー ド、3.5 m、3 ワイヤ、8 AWG、40 A CAB-N5K6A-NA 電源コード、200/240 V 6 A（北米 仕様） 1865 70 CAB-AC-L620-C13 AC 電源コード、NEMA L6-20 - C13、 2 m/6.5 フィート CAB-C13-CBN CABASY、ワイヤ、ジャンパ コード、 27 インチ L、C13/C14、10 A/250 V CAB-C13-C14-2M CABASY、ワイヤ、ジャンパ コード、 PWR、2 m、C13/C14、10 A/250 V CAB-C13-C14-AC コード、PWR、JMP、IEC60320/C14、 IEC6 0320/C13、3.0M プラグ：NEMA 6-15P コードセット定格：10 A、250 V 長さ：8.2 フィート コネクタ： IEC60320/C13コードセット定格：10 A、250 V/500 V 最大長：2500 mm コネクタ： プラグ： EL 701C EL 210 （EN 60320/C15） （BS 1363A）13 アンペア ヒューズ 表 9 使用可能な電源コード 型番 説明 製品画像 CAB-250V-10A-AR 電源コード、250 V、10 A（アルゼンチン） CAB-9K10A-AU 電源コード、250 VAC 10 A 3112 プラグ （オーストラリア） CAB-250V-10A-CN 電源コード、250 V、10 A（中国）
CAB-9K10A-EU 電源コード、250 VAC 10 A CEE 7/7 プラグ（EU）
CAB-250V-10A-ID 電源コード、250 V、10 A（インド）
CAB-250V-10A-IS 電源コード、SFS、250 V、10 A（イスラエル）
CAB-9K10A-IT 電源コード、250 VAC 10 A CEI 23-16/VII プラグ（イタリア） CAB-9K10A-SW 電源コード、250 VAC 10 A MP232 プラグ（スイス） 2500 mm コードセット定格：10 A、250 V/500 V 最大長：2500 mm（8.2 フィート） プラグ： EL 219 （IRAM 2073） コネクタ： EL 701 （IEC60320/C13 ） プラグ： M2511 コードセット定格：10 A/16 A、250 V 長さ：2.5 m（8 フィート 2 インチ） コネクタ： VSCC15 プラグ： EL 208 コードセット定格：16 A、250 V（2500 mm） コネクタ：EL 701 EL-212 16 A 250 V コードセット定格：最大 10 A、250/500 V （2500 mm） プラグ： EL 212（SI-32） コネクタ： EL 701B （IEC60320/C13） プラグ： I/3G （CEI 23-16） コードセット定格：10 A、250 V 長さ：2.5 m（8 フィート 2 インチ） コネクタ：C15M （EN60320/C15） プラグ： MP232-R コードセット定格：10 A、250 V 長さ：2.5 m（8 フィート 2 インチ） コネクタ： IEC 60320 C15 186575 187490 186574 186576 186580 186571
表 9 使用可能な電源コード
型番 説明 製品画像
CAB-9K10A-UK 電源コード、250 VAC 10 A BS1363 プラグ（13 A ヒューズ）（英国）
CAB-9K12A-NA 電源コード、125 VAC 13 A NEMA 5-15 プラグ（北米） CAB-250V-10A-BR 電源コード、250 V、10 A（ブラジル） CAB-C13-C14-2M-JP 電源コード C13-C14、2 m/6.5 フィート、日本 PSE マーク 図なし コードセット定格：10 A、250 V/500 V 最大長：2500 mm コネクタ： プラグ： EL 701C EL 210 （EN 60320/C15） （BS 1363A）13 アンペア ヒューズ コードセット定格：13 A、125 V （2.5 m）（8.2 フィート） プラグ： NEMA 5-15P コネクタ： IEC60320/C15 1 プラグ端から 76.2 2,133.6 ± 25 192260 186580
ステップ
9
アクセサリを選択する
選択1. 内蔵マイクロ SD カード モジュール HX-MSD-32G
• このコンポーネントは必須です。
• このマイクロ SD カードは、ライザ 1 の内部にマウントします。
• マイクロ SD カードは、HUU（Host Update Utility）などのユーティリティ用の専用ローカル リソー スとして機能します。イメージはファイル共有（NFS/CIFS）から取得して、今後の使用のために アップロードできます。 2. オプションの SFP アダプタ CVR-QSFP-SFP10G • これはオプションで、FI 6200 シリーズ （HX-FI-6248UP、HX-FI-6296UP）への接続が必要な場 合のみ必要です。 • このオプションを選択する場合は、サーバ 1 台あたり 2 つの QSA を選択してください。
ステップ
10
工具不要レール
キットとオプションのリバーシブル ケーブル マネージ
メント
アームを選択する
工具不要レール キットを選択する 表 10 から工具不要レール キットを選択します。 表 10 工具不要レール キットのオプション 型番 説明 UCSC-RAILF-M4 HX220c M4 ノードおよび HX220c M5 ノード用フリクション レール キット UCSC-RAILB-M4 HX220c および HX240c M4s/M5 ノード用ボール ベアリング レール キット オプションのリバーシブル ケーブル マネージメント アーム（CMA）を選択する ケーブル マネジメント アームは、サーバ背面の右または左のスライド レールのどちらかに取り付けて、 ケーブルの整理に使用します。表 11 を使用してケーブル マネジメント アームを構成します。 表 11 ケーブル マネジメント アーム 型番 説明 UCSC-CMAF-M4 HX220x M4 および M5 ラック サーバ用リバーシブル CMA工具不要レール キットとケーブル マネジメント アームの詳細については、次の URL の『Cisco UCS C220
M4 Installation and Service Guide（Cisco UCS C220 M4 インストレーションおよびサービス ガイド）』を
参照してください。
https://www.cisco.com/c/ja_jp/td/docs/unified_computing/ucs/c/hw/C220M4/install/C220M4.html
注：HX220c M5 ノードのラックマウントを計画している場合は、工具不要レール キットを選 択する必要があります。M4 サーバと M5 サーバでは、同じレール キットおよび CMA が使 用されます。
ステップ
11
ハイパーバイザとホスト
オペレーティング システムを選択する
次のシスコ ハイパーバイザ/オペレーティング システム オプションを選択できます。表 12 から必要に 応じて VMware ESXi または Hyper-V 搭載 Microsoft Windows Server のいずれかの PID を選択し ます。表 12 ハイパーバイザ/ホスト オペレーティング システム
型番（PID） 説明
VMware 組み込みライセンス1
HX-VSP-FND-D 出荷時インストール - vSphere ソフトウェア（vSphere ライセンスはエンドユーザが手配） HX-VSP-EPL-D 出荷時インストール - VMware vSphere6 Ent Plus ソフトウェアおよびライセンス（2 CPU） HX-VSP-ENT-D 出荷時インストール - VMware vSphere6 Ent ソフトウェアおよびライセンス（2 CPU） HX-VSP-STD-D 出荷時インストール - VMware vSphere6 Ent ソフトウェアおよびライセンス（2 CPU）
VMWare PAC ライセンス2
HX-VSP-EPL-1A VMware vSphere 6 Ent Plus（1 CPU）、シスコの 1 年サポートが必要 HX-VSP-EPL-3A VMware vSphere 6 Ent Plus（1 CPU）、シスコの 3 年サポートが必要 HX-VSP-EPL-5A VMware vSphere 6 Ent Plus（1 CPU）、シスコの 5 年サポートが必要 HX-VSP-STD-1A VMware vSphere 6 Standard（1 CPU）、シスコの 1 年サポートが必要 HX-VSP-STD-3A VMware vSphere 6 Standard（1 CPU）、シスコの 3 年サポートが必要 HX-VSP-STD-5A VMware vSphere 6 Standard（1 CPU）、シスコの 5 年サポートが必要
Microsoft Hyper-V3、4
HX-MSWS-OPT-OUT 出荷時インストールなし - Windows Server 2016 Data Center 注：
1. 出荷時には VMware 6.0 がインストールされていますが、VMware 6.5 もサポートされます。（2017 年 11 月時点） 2. デュアル CPU システム用の PAC ライセンスを選択する場合は、数量 2 を選択します。
3. シスコ工場では Hyper-V 搭載の Microsoft Windows Server はインストールされません。お客様自身が、導入サイトにイ ンストールする必要がある Windows Server ISO イメージを用意する必要があります。
4. 初回のインストール作業をできるだけ適切に行うために、すべての Hyper-V 構成で必須インストール サービスが必要で す。PID の詳細については、『HyperFlex 構成ガイド』を参照してください。
ステップ
12
HX DATA PLATFORM ソフトウェアを選択する
次の HyperFlex Data Platform エディションおよびサブスクリプション期間オプションを選択できます。
表 13 から必要に応じて選択します。
表 13 HX Data Platform ソフトウェア
型番（PID） 説明
HXDP-S001-1YR= Cisco HyperFlex Data Platform スタンダード エディション 1 年間サブスクリプション HXDP-S001-2YR= Cisco HyperFlex Data Platform スタンダード エディション 2 年間サブスクリプション HXDP-S001-3YR= Cisco HyperFlex Data Platform スタンダード エディション 3 年間サブスクリプション HXDP-S001-4YR= Cisco HyperFlex Data Platform スタンダード エディション 4 年間サブスクリプション HXDP-S001-5YR= Cisco HyperFlex Data Platform スタンダード エディション 5 年間サブスクリプション HXDP-P001-1YR= Cisco HyperFlex Data Platform エンタープライズ エディション 1 年間サブスクリプション HXDP-P001-2YR= Cisco HyperFlex Data Platform エンタープライズ エディション 2 年間サブスクリプション HXDP-P001-3YR= Cisco HyperFlex Data Platform エンタープライズ エディション 3 年間サブスクリプション HXDP-P001-4YR= Cisco HyperFlex Data Platform エンタープライズ エディション 4 年間サブスクリプション HXDP-P001-5YR= Cisco HyperFlex Data Platform エンタープライズ エディション 5 年間サブスクリプション
ステップ
13
インストール
サービスを選択する
初回のインストール作業をできるだけ適切に行うために、すべての Hyper-V 構成で必須インストール サービスが必要です。お客様は、シスコ アドバンスド サービス（AS）またはシスコ認定ラーニング パー トナー指導サービスを購入できます。表 14 から必要に応じて選択します。 表 14 インストール サービス 型番（PID） 説明 シスコ アドバンスド サービス ASF-ULT2-HPF-QSS クイック スタート サービス - 1 週間（日本では提供無し） ASF-ULT2-HPF-ADS 迅速導入サービス - 2 週間 AS-DCN-CNSLT アドバンスド サービス コンサルティング シスコ認定ラーニング パートナー指導サービスHXDP-P001-1YR= Cisco HyperFlex Data Platform エンタープライズ エディション 1 年間サブスクリプ ション
HXDP-P001-2YR= Cisco HyperFlex Data Platform エンタープライズ エディション 2 年間サブスクリプ ション
ステップ
14
サポート
サービスを選択する
(1) SNTC for UCS 24 時間日本語サポート
UCS のサポート サービスとして、シスコは Smart Net Total Care（SNTC）for UCS を提供します。SNTC for UCS では、各種ハードウェア交換オプションをご用意し、2 時間以内の交換などにも対応しています。 （時間内対応の提供可能エリアは、事前に確認ください）。
このサービスでは、Cisco Technical Assistance Center（TAC）のエキスパートによるソフトウェアおよび ハードウェアへのサポートを行い、ユニファイド コンピューティング環境におけるパフォーマンスの維持 と高可用性の実現へのお手伝いをいたします。
また、シスコの豊富なオンライン テクニカル リソースにもアクセスできます。ユニファイド コンピューティ ング環境において最大の効率性とアップタイムを実現するためにご活用いただけます。
Cisco UCS の SNTC には、オプションとしての「UCS 24 時間日本語サポート」があり、TAC のエキス パートが、土日夜間を通じ 24 時間体制で Cisco UCS 製品のハードウェアおよびソフトウェアの障害対 応を行います。電話やリモートによる技術支援だけでなく、オプションのオンサイト サービスでも、24 時 間対応でエンジニアを派遣し、お客様サイトでのパーツ交換を行います。 表 15 SNTC for UCS 24 時間日本語サポート（ドライブ リテンションなし） サービス SKU オンサイト 障害切り分け後のパーツ配送時間 CON-SNTPL-<モデル> 非対応 24 x 7 x 4 時間以内対応 CON-S2PL-<モデル> 非対応 24 x 7 x 2 時間以内対応 CON-C4PL-<モデル> 対応 24 x 7 x 4 時間以内対応 CON-C2PL-<モデル> 対応 24 x 7 x 2 時間以内対応 <モデル>の部分には C460M4, B200M4 などのサーバ モデルを表すテキストが入ります。 例：CON-SNTPL-C460M4, CON-S2PL-B200M4 (2) SNTC for UCS 24 時間日本語サポート（ドライブ リテンション） 本サービスは、SNTC for UCS 24 時間日本語サポートに、故障したディスク ドライブの返却がなくても 交換用の新しいドライブを提供するオプションを付加したサービスです。お客様は交換用ドライブの受領 後に、故障したドライブを当該システムから取り外し、再使用せずに廃棄したことを確認する内容の確 認書（CoD）に署名してご提出いただきます。機密データ、所有権を有するデータを管理する必要がある 場合はこちらのサービスを選択してください（このサービスには証明書付きドライブ破壊サービスは含ま れません）。 表 16 SNTC for UCS 24 時間日本語サポート（ドライブ リテンションあり） サービス SKU オンサイト 障害切り分け後のパーツ配送時間 CON-USD7L-<モデル> 対応 24 x 7 x 4 時間以内対応 <モデル>の部分には C460M4, B200M4 などのサーバ モデルを表すテキストが入ります。 例：CON-USD7L-C460M4, CON-USD7L-B200M4 SNTC には上記の 24 時間日本語サポートの他にも、障害重要度が 2, 3, 4 の場合は営業時間内で日本 語対応する標準の SNTC for UCS や、ハードウェアのみにサポート範囲を限定したサービスもあります。 SNTC for UCS の詳細については、下記を参照ください。 http://www.cisco.com/web/JP/services/portfolio/tss/uc_supportservice.html
(3) サード パーティ製ソフトウェア サポート サービス
Cisco UCS 製品と共に出荷される、シスコの型番で提供する OEM ソフトウェアのサポート サービスです。 本サービスでは、Cisco Technical Assistance Center（TAC）のエキスパートへの 24 時間アクセスとソ フトウェアへのサポート、ソフトウェア アップデートおよびアップグレードを提供します（Windows の場合 はアップグレードはなく、アップデートのみ）。 本サービスは、該当ソフトウェア製品の発注時に、同時に購入いただく必要があります。 表 17 サード パーティ製ソフトウェア サポート サービス サービス SKU オンサイト 障害切り分け後のパーツ配送時間 CON-ISV1-<ソフトウェア 製品名> 本サービスはソフトウェア サポートのため、パーツ配送やオンサイト対応は ありません。 <ソフトウェア製品名> の部分には、ソフトウェア製品と契約年数を表す数字が入ります。
例：CON-ISV1-RH2S1G3A（Rhel/2 Socket/3Year）, CON-ISV1-ES2S2V3A（SUSE Linux Enterprise Svr 3Year） (4) ソリューション サポート このサービスでは、複雑なマルチベンダー ソリューションで発生する問題の管理、トラブルシューティン グ、および迅速な解決のための専門知識を持った専任リソースへのアクセスを優先的に提供します。 このサービスは、製品レベルのテクニカル サポートを強化して、次のことを支援します。 ■ ソリューションにおいて発生する可能性のある問題を迅速に切り分けて解決 ■ IT およびネットワーク運用のパフォーマンスを向上 ■ アプリケーションの可用性の向上 現在、以下のソリューションサポートが提供されています。
Solution Support for SAP HANA（PDF - 736 KB）
Solution Support for CI（PDF - 571 KB）
Solution Support for ACI（PDF - 747 KB）
ソリューション サポート の詳細については、下記を参照ください。
http://www.cisco.com/web/JP/services/portfolio/solutions-support/index.html
――――――――――――――――――――――――――――――――――――――――――――――――
Cisco UCS サービスとサポートの詳細については、次の URL を参照ください。
http://www.cisco.com/web/JP/services/portfolio/tss/uc_supportservice.html
Cisco UCS のサポートには、この他に、販売パートナー様が独自に行っているサポートがあります。こち らは、お客様から販売パートナーへお問い合わせください。
サービス契約なしの場合は、Warranty が適用されます。Warranty の詳細は各販売パートナーにお問 い合わせください。
参考資料
ハイパーコンバージド
システム
Cisco HyperFlex システムでは、ハイパーコンバージェンスの持てる力を最大限に引き出し、IT をワークロード ニー ズに適応させることができます。ソフトウェア デファインド インフラストラクチャ アプローチを採用したこのシステムで は、Cisco HyperFlex HX シリーズ ノードによるソフトウェア デファインド コンピューティング、強力な Cisco HX Data Platform を利用したソフトウェア デファインド ストレージ、そして Cisco Application Centric Infrastructure（Cisco ACI）と統合できる Cisco UCS ファブリックによるソフトウェア デファインド ネットワーキングが 1 つになっています。こ うした一元化テクノロジーにより、サーバ、ストレージ、ネットワークが統合された適応性の高いクラスタが実現します。 この中では、リソースの迅速な導入、適合、拡大・縮小、管理が可能で、アプリケーションとビジネスを効率化できます。
図 5にエントリー クラスタを示します。
シャーシ
図 6 は、上部カバーを外した状態の HX220c M5 ノード シャーシの内部です。 図 6 上部カバーを外した HX220c M5 SFF 1 ドライブ ベイ（1 ～ 10 はホットスワップ可能） 9 電源ユニット（1+1 冗長の場合にホットスワッ プ可能） 2 冷却ファン モジュール（x 7） 10 マザーボード上のトラステッド プラットフォーム モジュール（TPM）ソケット（この図では不可視） 3 該当なし 11 PCIe スロット 2（ハーフハイト、x16）、SFF NVMe SSD（x8）用の PCIe ケーブル コネクタを 含む 4 マザーボード上に DIMM ソケット（CPU ごとに最大 12 枚、合計 24 枚） 12 PCIe スロット 1（フルハイト、x 16）マイクロ SD カード用のソケットを含む 5 CPU およびヒートシンク（最大 2） 13 シャーシ フロア（x16）上のモジュラ LOM （mLOM）カード ベイ（図示なし） 6 ミニ ストレージ モジュール コネクタ （シリアル ATA M.2 SSD スロットがある M.2 モ ジュール用）14 Cisco 12 Gbps モジュラ SAS HBA コントローラ カード
7 マザーボード上の内部 USB 3.0 ポート 15 PCIe ライザ 2 の前面パネル NVMe SSD 用 PCIe ケーブル コネクタ
ブロック図
シリアル
ポートの詳細
RJ-45 シリアル ポート コネクタのピン割り当ての詳細（背面）を図 8 に示します。 図 8 シリアル ポート（RJ-45 のメス コネクタ）のピン割り当てシリアル
ポート（RJ-45 のメス コネクタ）
ピン信号 1 RTS（送信要求） 2 DTR（データ ターミナル レディ） 3 TxD（データ送信） 4 GND（信号アース） 5 GND（信号アース） 6 RxD（データ受信） 7 DSR（データ セット レディ） 8 CTS（クリア ツー センド）アップグレード関連部品と修理管理部品
ここでは、システムのライフタイム中に必要になるアップグレード関連部品と修理関連部品の一覧を示します。これら の部品の一部はすべてのシステムに内蔵されていますが、それ以外の部品は必要に応じて、または将来の予備と して選択できます。 表 18 UCS HX220c M5 SFF サーバ用のアップグレード関連部品と修理関連部品 予備型番（PID） 説明UCSC-HS-C220M5= CPU 150 W 以下の UCS C220 M5 ラック サーバ用ヒート シンク UCSC-HS2-C220M5= CPU 150 W 以上の UCS C220 M5 ラック サーバ用ヒート シンク UCS-CPUAT= M5 サーバ用 CPU アセンブリ ツール
UCS-CPU-TIM= M5 サーバ HS シール用 CPU サーマル インターフェイス マテリアル シリンジ UCSX-HSCK= UCS プロセッサ ヒート シンク クリーニング キット（CPU の交換用）
UCS-M5-CPU-CAR= UCS M5 CPU Carrier
CBL-NVME-C220FF= SFF および LFF シャーシ用 C220 M5L/M5S PCIe SSD ケーブル（1）
UCSC-SATA-KIT-M5= C220 M5（2）シリアル ATA/SW RAID ケーブル、1U ライザおよびインタポーザ、 最大 8 ドライブ用
UCSC-SATAIN-220M5= C220 M5（8 ドライブ）シリアル ATA インタポーザ ボード CBL-SC-MR12GM5= C220 M5 サーバ用 UCSC-RAID-M5 用 Super Cap ケーブル UCSC-XRAIDR-220M5= シリアル ATA のサポート用ライザ、C220 M5 サーバ用 MRAID UCSC-BBLKD-S2= C シリーズ M5 SFF ドライブ ブランク パネル
UCSC-PCIF-01H= UCS C シリーズ サーバ用 PCIe ロー プロファイル ブランク パネル UCSC-PCIF-01F= UCS C シリーズ サーバ用 PCIe フルハイト ブランク パネル UCSC-MLOM-BLK= MLOM ブランク パネル UCSC-RAILF-M4= C220 M4 ラック サーバ用フリクション レール キット UCSC-CMAF-M4= C220 M4 フリクションおよびボール ベアリング レール キット用リバーシブル CMA UCSC-RAILB-M4= C220 M4 および C240 M4 ラック サーバ用ボール ベアリング レール キット UCSC-BZL-C220M5= C220 M5 セキュリティ ベゼル UCSC-FAN-C220M5= C220 M5 ファン モジュール（1 個） N20-BKVM= サーバ コンソール ポート用の KVM ケーブル UCSC-PSU-BLKP1U= C220 M5 および C240 M5 サーバ用電源ブランク パネル UCS-MSTOR-SD= SD 用ミニ ストレージキャリア（最大 2 個を保持） UCS-MSTOR-M2= M.2 シリアル ATA/NVME 用ミニ ストレージ キャリア（最大 2 個を保持）
KVM ケーブル
KVM ケーブルはサーバへの接続用のケーブルで、DB9 シリアル コネクタ、モニタ用の VGA コネクタ、キーボードお よびマウス用のデュアル USB ポートが付いています。このケーブルを使用すると、サーバで稼動するオペレーティン グ システムや BIOS に直接接続できます。 表 19 に、KVM ケーブルの構成情報を示します。 表 19 KVM ケーブル 型番（PID） 説明 N20-BKVM= UCS サーバ コンソール ポート用の KVM ケーブル 図 9 KVM ケーブル 1 コネクタ（サーバ前面パネルに接続） 3 VGA コネクタ（モニタ用） 2 DB-9 シリアル コネクタ 4 2 ポート USB コネクタ（マウスおよびキーボード用）技術仕様
寸法と重量
表 20 UCS HX220c M5 の寸法と重量 パラメータ 値 高さ 4.32 cm（1.7 インチ） 幅 43.0 cm（16.89 インチ） ハンドルを含めた場合： 48.2 cm（18.98 インチ） 奥行 75.6 cm（29.8 インチ） ハンドルを含めた場合： 78.7 cm（30.98 インチ） 機材設置で、前面に必要な最小隙間 76 mm（3 インチ） 機材設置で、横に必要な最小隙間 25 mm（1 インチ） 機材設置で、背面に必要な最小隙間 152 mm（6 インチ） 重量 最大（HDD X 8、CPU X 2、DIMM X 16、電源ユニット X 2） 17.0 kg（37.5 ポンド） 最小（HDD X 1、CPU X 1、DIMM X 1、電源ユニット X 1） 13.2 kg（29.0 ポンド） 本体のみ（HDD X 0、CPU X 0、DIMM X 0、電源ユニット X 1） 12.1 kg（26.7 ポンド）電力仕様
サーバには、以下の電源ユニットを使用できます。 ■ 770 W（AC）電源ユニット（表 21 を参照） ■ 1050 W（AC）電源ユニット（表 22 を参照） ■ 1050 W V2（DC）電源ユニット（表 23 を参照） 表 21 UCS HX220c M5 SFF 電力仕様（770 W AC 電源ユニット） パラメータ 仕様 入力コネクタ IEC320 C14 入力電圧範囲（V rms） 100 ～ 240 最大許容入力電圧範囲（V rms） 90 ～ 264 周波数範囲（Hz） 50 ～ 60 最大許容周波数範囲（Hz） 47 ～ 63 最大定格出力（W） 770 最大定格スタンバイ出力（W） 36 公称入力電圧（V rms） 100 120 208 230 公称入力電流（A rms） 8.8 7.4 4.2 3.8 公称入力電圧の最大入力（W） 855 855 855 846 公称入力電圧の最大入力（VA） 882 882 882 872 最小定格効率（%）1 90 90 90 91 最小定格力率1 0.97 0.97 0.97 0.97 最大突入電流（A ピーク） 15 最大突入電流（ms） 0.2 最小ライドスルー時間（ms）2 12 注： 1. これは、80 PLUS プラチナ認定を達成するために必要な最小定格です。認定値については、http://www.80plus.org/ [英語] で発行されているテスト レポートを参照してください。 2. 入力電圧のドロップアウト時、時間出力電圧は 100 % 負荷の状態で規制の範囲内に留まります。 表 22 UCS HX220c M5 1050 W（AC）電源ユニットの仕様 パラメータ 仕様 入力コネクタ IEC320 C14 入力電圧範囲（V rms） 100 ～ 240 最大許容入力電圧範囲（V rms） 90 ～ 264 周波数範囲（Hz） 50 ～ 60 最大許容周波数範囲（Hz） 47 ～ 63表 22 UCS HX220c M5 1050 W（AC）電源ユニットの仕様 最大定格出力（W）1 最大定格スタンバイ出力（W） 800 36 1050 公称入力電圧（V rms） 100 120 208 230 公称入力電流（A rms） 9.2 7.6 5.8 5.2 公称入力電圧の最大入力（W） 889 889 1167 1154 公称入力電圧の最大入力（VA） 916 916 1203 1190 最小定格効率（%）2 90 90 90 91 最小定格力率2 0.97 0.97 0.97 0.97 最大突入電流（A ピーク） 15 最大突入電流（ms） 0.2 最小ライドスルー時間（ms）3 12 注： 1. ローライン入力電圧（100 ～ 127 V）で動作時の最大定格出力は 800 W に制限されます。 2. これは、80 PLUS Platinum 認証を獲得するために必要な最小の定格値です。認証値については、 http://www.80plus.org/ に掲載されているテスト レポートを参照してください。 3. 入力電圧のドロップアウト時、時間出力電圧は 100 % 負荷の状態で規制の範囲内に留まります。 表 23 UCS HX220c M5 1050 W（DC）電源ユニットの仕様 パラメータ 仕様 入力コネクタ Molex 42820 入力電圧範囲（V rms） -48 最大許容入力電圧範囲（V rms） -40 ～ -72 周波数範囲（Hz） 該当なし 最大許容周波数範囲（Hz） 該当なし 最大定格出力（W） 1050 最大定格スタンバイ出力（W） 36 公称入力電圧（V rms） -48 公称入力電流（A rms） 24 公称入力電圧の最大入力（W） 1154 公称入力電圧の最大入力（VA） 1154 最小定格効率（%）1 91 最小定格力率1 該当なし 最大突入電流（A ピーク） 15 最大突入電流（ms） 0.2 最小ライドスルー時間（ms）2 5
注：
1. これは、80 PLUS プラチナ認定を達成するために必要な最小定格です。認定値については、 http://www.80plus.org/ [英語] で発行されているテスト レポートを参照してください。
2. 入力電圧のドロップアウト時、時間出力電圧は 100 % 負荷の状態で規制の範囲内に留まります。
具体的な構成の電力を計算するには、次の URL にある Cisco UCS Power Calculator を使用してください。
環境仕様
表 24に、C220 M5 サーバの環境仕様を示します。 表 24 HX220c M5 SFF の環境仕様 パラメータ 最小 動作温度 10 °C ～ 35 °C（50 °F ～ 95 °F）直射日光なし 最大許容動作温度低下 950 m（3117 フィート）以上で 1 °C/300 m（1 °F/547 フィート） 拡張動作温度 5 °C ～ 40 °C（41 °F ～ 104 °F）直射日光なし 最大許容動作温度低下 950 m（3117 フィート）以上で 1 °C/175 m（1 °F/319 フィート） 5 °C ～ 45 °C（41 °F ～ 113°F）直射日光なし 最大許容動作温度低下 950 m（3117 フィート）以上で 1 °C/125 m（1 °F/228 フィート） 拡張動作温度の範囲で動作している場合、システム パフォーマンス に影響が出ることがあります。 40 C 以上での動作は、年間動作時間の 1 % 未満に制限されます。 ハードウェア構成の制限が拡張動作温度の範囲に適用されます。 非動作温度 -40 °C ～ 65 °C（-40 °F ～ 149 °F） 最大変化率（動作時と非動作時）20 °C/時（36 °F/時） 動作相対湿度 8 % ～ 90 %、最大露点温度 24 °C（75 °F）、非凝縮環境 非動作相対湿度 5 % ～ 95 %、最大露点温度 33 °C（91 °F）、非凝縮環境 動作高度 0 ～ 3050 m（10,000 フィート） 音響出力レベル、ISO7779 に基づく A 特性音響出力レベル LWAd（Bels）を 測定、23 °C（73 °F）での動作時 音圧レベル、ISO7779 に基づく A 特性 音圧レベル LpAm（dBA）を測定、 23 °C（73 °F）での動作時 5.8 43拡張動作温度でのハードウェア構成の制限
表 25 Cisco HX220c M5 拡張動作温度でのハードウェア構成の制限 プロセッサ： 155 W+ 155 W+ および 105 W+（4 または 6 コア） メモリ： LRDIMM LRDIMM ストレージ： M.2 SATA SSD NVMe SSD 周辺機器： PCIe NVMe SSD GPU M.2 SATA SSD NVMe SSD MRAID PCIe NVMe SSD GPU mLOM VIC NIC HBA 注： 1. 2 つの PSU が必要で、PSU 障害はサポートされません。 2. Cisco UCS 非認定の周辺機器や 25 W 以上消費する周辺機器はサポートされません。 3. 高出力または最大電力ファンの制御ポリシーを適用する必要があります。©2018 Cisco Systems, Inc. All rights reserved.
