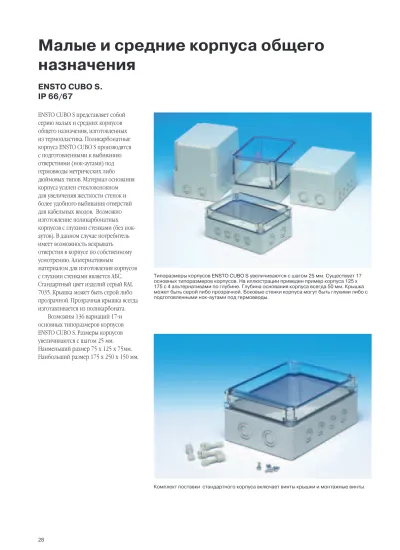

Малые и средние корпуса общего

назначения

ENSTO CUBO S.

IP 66/67

ENSTO CUBO S представляет собой

серию малых и средних корпусов

общего назначения, изготовленных

из термопластика. Поликарбонатные

корпуса ENSTO CUBO S производятся

с подготовленными к выбиванию

отверстиями (нок-аутами) под

гермовводы метрических либо

дюймовых типов. Материал основания

корпуса усилен стекловолокном

для увеличения жесткости стенок и

более удобного выбивания отверстий

для кабельных вводов. Возможно

изготовление поликарбонатных

корпусов с глухими стенками (без

нок-аутов). В данном случае потребитель

имеет возможность вскрывать

отверстия в корпусе по собственному

усмотрению. Альтернативным

материалом для изготовления корпусов

с глухими стенками является АБС.

Стандартный цвет изделий серый RAL

7035. Крышка может быть серой либо

прозрачной. Прозрачная крышка всегда

изготавливается из поликарбоната.

Возможны

136 вариаций

17-и

основных типоразмеров корпусов

ENSTO CUBO S. Размеры корпусов

увеличиваются с шагом 25 мм.

Наименьший размер 75 х 125 х 75мм.

Наибольший размер 175 х 250 х 150 мм.

Типоразмеры корпусов ENSTO CUBO S увеличиваются с шагом 25 мм. Существует 17 основных типоразмеров корпусов. На иллюстрации приведен пример корпуса 125 х 175 с 4 альтернативами по глубине. Глубина основания корпуса всегда 50 мм. Крышка может быть серой либо прозрачной. Боковые стенки корпуса могут быть глухими либо с подготовленными нок-аутами под гермовводы. Комплект поставки стандартного корпуса включает винты крышки и монтажные винты.

(2)

29 Стандартный цвет корпусов серый RAL 7035, по специальному запросу возможно изготовление корпусов другого цвета. Основание корпусов ENSTO CUBO S имеет уникальные пазы для печатных плат. Корпуса ENSTO CUBO S изготавливаются из высококачественного поликарбоната либо АБС. Корпуса общего назначения, Термопластик, ENSTO CUBO S Технические характеристики Поликарбонат АБС Степень защиты по EN 60529 IP 66/67 IP 66/67 Защита от ударов EN 50102 (+35 °C / -25 °C) IK 08/IK 08 IK 07/IK 06 Рабочие температуры -50 °C ... +100 °C -40 °C ... +60 °C Воспламеняемость UL94 V-2 ... 5VA HB Стандартный цвет Серый RAL 7035 Серый RAL 7035 Прозрачная крышка Поликарбонат Поликарбонат Уплотнитель Полиуретан Полиуретан Винты крышки Полиамид Полиамид

Сертификаты FI, GL, UL, cUL, ГОСТ Р FI, GL, ГОСТ Р Данный корпус ENSTO CUBO S используется в системе контроля температур.

(3)

Малые и средние корпуса общего

назначения

ENSTO CUBO S

Ширина Высота Глубина ВнутренняяПоликарбонат Поликарбонат Поликарбонат Поликарбонат глубина серая крышка, прозрачная крышка серая крышка lпрозрачная крышка мм мм мм мм Нок-ауты метрические Нок-ауты метрические Нок-ауты дюймовые Нок-ауты дюймовые 75 125 75 60,5 SPCM081308G SPCM081308T SPCK081308G SPCK081308T 3449001 3449051 3443207 100 85,5 SPCM081310G SPCM081310T SPCK081310G SPCK081310T 3449002 3449052 3443210 3443310 3443010 125 110,5 SPCM081313G SPCM081313T SPCK081313G SPCK081313T 3449003 3449053 3443212 3443312 3443603 M: Сторона А 1 x M16/25, Сторона В 3 x M12/20 Pg: Сторона А 1 x Pg9/13,5, Сторона В 3 x Pg9/13,5 125 125 75 60,5 SPCM131308G SPCM131308T SPCK131308G SPCK131308T 3449006 3449056 3443217 3443317 3443608 100 85,5 SPCM131310G SPCM131310T SPCK131310G SPCK131310T 3449007 3449057 3343220 3443320 3443610 125 110,5 SPCM131313G SPCM131313T SPCK131313G SPCK131313T 3449008 3449058 3443222 3443325 3443022 M: Сторона А 3 x M12/20, Сторона В 2 x M16/25 Pg: Сторона А 2 x Pg16/21, Сторона В 3 x Pg9/13,5 125 175 75 60,5 SPCM131808G SPCM131808T SPCK131808G SPCK131808T 3449011 3449061 3443227 100 85,5 SPCM131810G SPCM131810T SPCK131810G SPCK131810T 3449012 3449062 3443230 3443330 3443030 125 110,5 SPCM131813G SPCM131813T SPCK131813G SPCK131813T 3449013 3449063 3443232 3443332 3443032 150 135,5 SPCM131815G SPCM131815T SPCK131815G SPCK131815T 3449014 3449064 3443235 3443335 3443035 M: Сторона А 2 x M16/25, Сторона В 4 x M12/20 Pg: Сторона А 2 x Pg16/21, Сторона В 4 x Pg9/13,5 175 175 75 60,5 SPCM181808G SPCM181808T SPCK181808G SPCK181808T 3449016 3449071 3443237 3443337 3443037 100 85,5 SPCM181810G SPCM181810T SPCK181810G SPCK181810T 3449017 3449072 3443240 3443340 3443040 125 110,5 SPCM181813G SPCM181813T SPCK181813G SPCK181813T 3449018 3449073 3443242 3443342 3443042 150 135,5 SPCM181815G SPCM181815T SPCK181815G SPCK181815T 3449019 3449074 3443245 3443345 3443615 M: Сторона А 2 x M12/20 + 2 x M16/25, Pg: Сторона А 2 x Pg16/21 + 2 x Pg9/16, Сторона В 5 x M12/20 Сторона В 5 x Pg9/13,5 175 250 75 60,5 SPCM182508G SPCM182508T SPCK182508G SPCK182508T 3449021 3449076 3443247 100 85,5 SPCM182510G SPCM182510T SPCK182510G SPCK182510T 3449022 3449077 3443250 3443350 3443620 150 135,5 SPCM182515G SPCM182515T SPCK182515G SPCK182515T 3449023 3449078 3443255 3443355 3443625 M: Сторона А 2 x M12/20 + 2 x M16/25, Pg: Сторона А 2 x Pg16/21 + 2 x Pg9/16, Сторона В 6 x M12/20 Сторона В 6 x Pg9/13,5 A B A B

(4)

31 Поликарбонат, Поликарбонат, ABS ABS Монтажная панель Монтажная панельt ** DIN-рейка серая крышка прозрачная крышка серая крышка прозрачная крышка* Толщина 1.5 мм с перфорацией 3 мм DIN-35 Глухие стенки Глухие стенки Глухие стенки Глухие стенки Оцинкованная сталь Желтая пассивированная сталь SPCP081308G SPCP081308T SABP081308G SABP081308T SMP0813 SLP0813 DR35040.4 A 3443307 3443007 3443708 3443407 3443507 3443901 3443908 SPCP081310G SPCP081310T SABP081310G SABP081310T DR35090.4 B 3443710 3443410 3443510 3443913 SPCP081313G SPCP081313T SABP081313G SABP081313T 3443713 3443412 3443512 SPCP131308G SPCP131308T SABP131308G SABP131308T SMP1313 SLP1313 DR35090.4 3443718 3443417 3443517 3443902 3443913 SPCP131310G SPCP131310T SABP131310G SABP131310T 3443720 3443420 3443520 SPCP131313G SPCP131313T SABP131313G SABP131313T 3443122 3443422 3443525 SPCP131808G SPCP131808T SABP131808G SABP131808T SMP1318 SLP1318 DR35090.4 A 3443327 3443027 3443127 3443427 3443527 3443903 3443913 SPCP131810G SPCP131810T SABP131810G SABP131810T DR35140.4 B 3443130 3443430 3443530 3443918 SPCP131813G SPCP131813T SABP131813G SABP131813T 3443132 3443432 3443532 SPCP131815G SPCP131815T SABP131815G SABP131815T 3443135 3443435 3443535 SPCP181808G SPCP181808T SABP181808G SABP181808T SMP1818 SLP1818 DR35140.4 3443137 3443437 3443537 3443904 3443918 SPCP181810G SPCP181810T SABP181810G SABP181810T 3443140 3443440 3443540 SPCP181813G SPCP181813T SABP181813G SABP181813T 3443723 3443442 3443542 SPCP181815G SPCP181815T SABP181815G SABP181815T 3443725 3443445 3443545 SPCP182508G SPCP182508T SABP182508G SABP182508T SMP1825 SLP1825 DR35140.4 A 3443347 3443618 3443728 3443447 3443547 3443905 3443918 SPCP182510G SPCP182510T SABP182510G SABP182510T DR35215.4 B 3443730 3443450 3443550 3443925 SPCP182515G SPCP182515T SABP182515G SABP182515T 3443735 3443455 3443555 *Прозрачная крышка всегда изготовлена из поликарбоната ** Толщина перфорированной монтажной панели 2мм A _{А side (короткая сторона)} B_{B side (длинная сторона)}

(5)

Если планируется осуществлять неоднократный демонтаж/монтаж компонентов в корпусе, во избежание порчи кронштейна, мы рекомендуем использовать резьбовые латунные втулки. Артикул вставки SBI1. Практичный набор из 4 втулок имеет артикул SBIA1.04. Резьба М2. Декоративные заглушки изготовлены из полиэтилена. Короткие SCP08 предназначены для крышек глубиной 25 мм. Заглушки SCP1315 предназначены для крышек глубиной 75 и 100 мм. Длинные заглушки SCP 10 предназначены для крышек глубиной 50 мм. Заглушки используются с корпусами, оборудованными петлями. В этом случае стандартные винты не применяются со стороны петель. Болт-барашек SLW1 может применяться с винтами крышек глубиной 25 и 50 мм (глубина корпусов 75 и 100 мм соответственно). Винты крышки SLS35 короткие и винты крышки SLS60, применяемые только для 50 мм крышек, входят в стандартный комплект поставки. Корпуса общего назначения, Термопластик, ENSTO CUBO S Аксессуары Артикул Описание Габариты, мм Еврокод EAN DSHI1 Петли, пара, поликарбонат 28 x 28 3443930 SFL1 Настенный крепеж, поликарбонат 15 x 30 3443932 SBI1 Вставка резьбовая, латунь M2 3443934 SBIA1.04 Комплект резьбовых вставок M2 3443935 SMS1 Монтажный винт для панелей и DIN-рельсов, сталь 4 x 8 3443936 SCP08 Заглушка декоративная, короткая, для крышек 25 мм, полиэтилен Ø11 x 12 mm 3443937 SCP10 Заглушка декоративная, длинная, для крышек 50 мм, полиэтилен Ø12 x 36,5 mm 3443939 SCP1315 Заглушка декоративная, короткая, для крышек 75 и 100 мм, полиэтилен Ø11,5 x 12 mm 3443941 SLS35 Винт крышки, короткий, сталь 11 x 35 3443938 SLS60 Винт крышки, длинный. Для крышек 50 мм, сталь 11 x 60 3443940 SLSA35.04 Комплект из 4 коротких винтов крышки и 4 монтажных винтов 11 x 35 3443943 SLSA60.04 Комплект из 4 длинных винтов для крышки 50 мм и 4 монтажных винтов 11 x 60 3443945 SLW1 Болт-барашек для крышки 11 x 17 3442485

(6)

33 Наша служба доработки поставляет корпуса CUBO S с петлями, отверстиями, вырезами и напечатанными на поверхности инструкциями. Корпуса могут окрашиваться в желаемый цвет. Сырьё корпуса также может быть окрашено. Типичной услугой нашей службы по доработке может быть оборудование корпуса DIN-рельсами, клеммными блоками и гермовводами. Комплект настенного крепежа для корпусов ENSTO CUBO S состоит из 4 элементов. Артикул SFL1. Проушины могут монтироваться вертикально либо горизонтально. Корпус оборудован петлями. Артикул пары петель DSHI1. На крышке видны декоративные заглушки. Винты крышки с другой стороны оборудованы болтами-барашками SLW1. Болт-барашек устанавливается прямо на стандартный винт крышки. Болт-барашек наиболее удобен в применении с крышками глубиной 25 и 50 мм (корпуса глубиной 75 и 100 мм)

(7)

7−

21

6

7

防水・防塵アルミ ダイキャスト／ス テンレスボックス 防水・防塵 樹脂 ボックス

1

2

3

4

4 目

目

型番目次・ Photo INDEX アルミサッシ ケース メタルケース フリーサイズ メタルケース プラスチック ケース

5

8

パネルインストル メントケース／ DINレールケース

9

システムケース／ サブラック

10

小型ラック／ラック ケース／棚板／ ラックパネル

11

シールド対策／ 熱対策部品

12

アクセサリー／ プリント基板

13

機構材

14

カスタム製品

価

技

技術資料 電池ボックス／ 電池ホルダー

SPCK

SERIES

SPCK型防水・防塵ポリカーボネートボックス

照番名称個数材質色・表面処理 1 トップカバー 1 ポリカーボネートホワイトグレー・透明 2 ボディー 1 ポリカーボネートグラスファイバーホワイトグレー 3 ガスケット 1 ポリウレタンブラック 4 カバースクリュー 4 ポリアミドホワイトグレー 5 取付ベース用ビス 4 鉄（タッピングビス）ユニクロメッキ

構成内容

特徴

●軽量で耐衝撃性に優れたボックスです。 ●PGネジサイズの配線用ノックアウト穴付きです。 ●トップカバーはホワイトグレーと透明の2タイプです。 ●中継ボックス、端子ボックスとして最適の防水・防塵ボックスです。 ●保護等級については、技術資料（技−13P∼14P）を参照して下さい。 ●ボックス選定時には必ず使用に際しての注意点（カタログ技−14P）をご覧下さい。

ENSTO

■テクニカルデータ■

保護等級ＩＰ65 温度範囲 −20℃∼+75℃ UL94V−2 締め付けトルク 1N･m∼1.5N･m （10㎏f･㎝∼15㎏f･㎝）

①

③

②

⑤

④

PGネジサイズノックアウト穴仕様

(8)

7−

22

6

7

7 目

目

型番目次・ Photo INDEX

1

2

3

4

アルミサッシ ケース メタルケース フリーサイズ メタルケース プラスチック ケース

5

電池ボックス／ 電池ホルダー

8

9

10

11

12

13

14

14 価

価

標準価格表

技

技術資料 パネルインストル メントケース／ DINレールケース システムケース／ サブラック 小型ラック／ラック ケース／棚板／ ラックパネル シールド対策／ 熱対策部品 アクセサリー／ プリント基板 機構材 カスタム製品

SPCK

SERIES 型番ＷＤＨ自重（g）ＳＰＣＫ081308□ 75 125 75 208 ＳＰＣＫ081310□ 75 125 100 275 ＳＰＣＫ081313□ 75 125 125 299 ＳＰＣＫ131308□ 125 125 75 292 ＳＰＣＫ131310□ 125 125 100 366 ＳＰＣＫ131313□ 125 125 125 401 ＳＰＣＫ131808□ 125 175 75 373 ＳＰＣＫ131810□ 125 175 100 450 ＳＰＣＫ131813□ 125 175 125 519 ＳＰＣＫ131815□ 125 175 150 588 ＳＰＣＫ181808□ 175 175 75 468 ＳＰＣＫ181810□ 175 175 100 569 ＳＰＣＫ181813□ 175 175 125 639 ＳＰＣＫ181815□ 175 175 150 723 ＳＰＣＫ182508□ 175 250 75 633 ＳＰＣＫ182510□ 175 250 100 745 ＳＰＣＫ182515□ 175 250 150 946

機種内容

仕様トップカバーボディーＧタイプホワイトグレーホワイトグレーＴタイプ透明ホワイトグレー

オプション部品使用例

外部取付足（SFL−1）

ヒンジ（ＤＳＨＩ−１）

●_{自重は成形条件により５％内外の変動がありますのでご注意下さい。} ●_{ご注文の際は型番の末尾□にＧ又はＴの仕様をつけて下さい。} 名称シリーズ名カタログページ外部取付足 SFL 7−32P ヒンジ DSHI 7−32P ブラインドプラグ SCP 7−33P ラッチ DSLC 7−32P 取付ベース SMP 7−33∼34P 取付ベースマウントスクリュー SMS 7−33P スペアカバースクリュー SLS 7−86P DINレール FDR 7−77∼78P 開閉式ウインドウ VMA 7−84P

オプション部品（別売になります。）

名称シリーズ名カタログページケーブルグランド KG 7−73P スパイラルケーブルグランド PGS 7−74P メタルケーブルグランド MKG 7−76P ケーブルグランド用ゴムパッキン GP 7−75P ルーフ SR 7−63∼64P ベントフィルター PMF 7−81P ベントフィルターパッチタイプ VFM 7−82P

色仕様

●ノックアウト穴を開けるにはマイナスドライバーを、図A部に垂直にあてハンマーで叩いてください。簡単に開けられます。Ａ部標準価格価−50P

(9)

7−

23

6

7

1

2

3

4

4 目

目

5

8

9

10

11

12

13

機構材

14

14 価

価

技

技術資料 電池ボックス／ 電池ホルダー 型番ＨａｂＳＰＣＫ131308 □ 75 25 60.5 ＳＰＣＫ131310 □ 100 50 85.5 ＳＰＣＫ131313 □ 125 75 110.5 型番ＨａｂＳＰＣＫ081308 □ 75 25 60.5 ＳＰＣＫ081310 □ 100 50 85.5 ＳＰＣＫ081313 □ 125 75 110.5 型番ＨａｂＳＰＣＫ131808 □ 75 25 60.5 ＳＰＣＫ131810 □ 100 50 85.5 ＳＰＣＫ131813 □ 125 75 110.5 ＳＰＣＫ131815 □ 150 100 135.5 φ21 PG 13.5 φ15.5 PG 9 φ15.5 PG 9 φ21 PG 13.5 φ4.5 30 φ3.4 3 4.5 φ8 3.1 5.2 3.5 b 40 49 a H 44 60 68.5 75 94 110 75 90 118.5 125 24 φ23 PG 16 φ29 PG 21 φ15.5 PG 9 φ21 PG 13.5 φ4.5 30 φ3.4 24 22.5 3 4.5 φ8 3.1 5.2 3.5 b 90 49 a H 94 110 118.5 125 94 110 75 90 118.5 125 φ23 PG 16 φ29 PG 21 φ15.5 PG 9 φ21 PG 13.5 φ4.5 30 15 φ3.4 24 22.5 3 4.5 φ8 3.1 5.2 3.5 b 90 49 a H 94 110 118.5 125 144 160 100 140 168.5 175

SPCK

外観寸法図

（左側面図の） ●コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用下さい。

(10)

7−

24

6

7

7 目

目

1

2

3

4

5

8

9

10

11

12

13

14

14 価

価

標準価格表

技

SPCK

SERIES 型番ＨａｂＳＰＣＫ181808 □ 75 25 60.5 ＳＰＣＫ181810 □ 100 50 85.5 ＳＰＣＫ181813 □ 125 75 110.5 ＳＰＣＫ181815 □ 150 100 135.5 型番ＨａｂＳＰＣＫ182508 □ 75 25 60.5 ＳＰＣＫ182510 □ 100 50 85.5 ＳＰＣＫ182515 □ 150 100 135.5 φ4.5 35 15 φ3.4 30 30 24 3 4.5 φ8 3.1 5.2 3.5 b 140 49 a H 144 160 168.5 175 144 160 125 140 168.5 175 φ15.5 PG 9 φ21 PG 13.5 φ29 PG 21 φ23 PG 16 φ23 PG 16 φ15 .5PG 9 φ23 PG 16 φ29 PG 21 φ15.5 PG 9 φ23 PG 16 φ15.5 PG 9 φ21 PG 13.5 φ4.5 30 φ3.4 24 15 35 3 30 15 4.5 φ8 3.1 5.2 3.5 b 138.5 49 a H 144 160 100 168.5 175 219 235 125 _201.5 215 243.5 250 35 140

SPCK

外観寸法図

（下・左側面図の） ●コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用下さい。（下側面図の） ●コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用下さい。

(11)

7−

32

6

7

7 目

目

1

2

3

4

5

8

9

10

11

12

13

14

14 価

価

技

SPCM・SPCK・SPCP・SABP・WSCP専用オプション部品

①

②

③

型番単位個数ビス材質色ＳＦＬ−1 4 Ｍ4タッピングポリカーボネートホワイトグレー

機種内容

型番単位個数ビス材質色ＤＳＨＩ−１ 2 Ｍ3タッピングポリカーボネートホワイトグレー

機種内容

型番単位個数材質表面処理ＤＳＬＣ−1 2 ステンレスバレル研磨 4 7 3 15 3.3 5.4 15 30 15.5 8 2 φ φ ●取付用テンプレート・ビス付です。 ●取付用テンプレート・ビス・簡易ロックピン付です。 ●ビス付です。 2.5 19 10 4 28 27 18 内径φ2.5, 外形φ5 8 18 35 (53.5) 1.5 26 18 12 (22) 18 1.2 12 (27) 5.5×9 4ーＭ3サラ穴

オプション部品

SFL型外部取付足

1 DSHI型ヒンジ

2 DSLC型ラッチ

3

4個1組 2個1組 2個1組タッピングネジ平ワッシャー Oリング袋ナットゴムワッシャーサラネジ

ラッチ、ヒンジ取付け方法

標準価格価−45P 標準価格価−6P 標準価格価−6P

(12)

7−

33

6

7

1

2

3

4

4 目

目

5

8

9

10

11

12

13

機構材

14

14 価

価

標準価格表

技

SPCM・SPCK・SPCP・SABP・WSCP専用オプション部品

④

⑥

機種内容

型番適応機種単位個数材質色ＳＣＰ−10−1 Ｈ＝75※注ＳＣＰ−10−2 Ｈ＝125,150 1 ＥＶＡホワイトグレーＳＣＰ−35 Ｈ＝100 ●ラッチ・ヒンジ付開閉タイプ専用オプションです。 ※注但し131808はSCP−10−2です。

SCP型ブラインドプラグ

4 SMP型取付ベース

6

1個 40 48 75 98 4-C5 4.5 98 90 90 98 4.5 4-C5 SMP 0813 SMP 1313

オプション部品

標準価格価−_45P

⑤

SMS

4−8型マウントスクリュー

5

1袋4ヶ入型番単位個数材質表面処理 SMS4−8 4 鉄（ナベM4×8タッピング）ユニクロメッキ

機種内容

標準価格価−50P

(13)

7−

34

6

7

7 目

目

1

2

3

4

5

8

9

10

11

12

13

14

14 価

価

技

技術資料 パネルインストル メントケース／ DINレールケース システムケース／ サブラック 小型ラック／ラック ケース／棚板／ ラックパネル シールド対策／ 熱対策部品 アクセサリー／ プリント基板 機構材 カスタム製品 148 140 4.5 90 98 4-C5 148 140 140 148 4.5 4-C5 223 215 140 148 4.5 4-C5 SMP 1318 SMP 1818 SMP 1825 型番適応機種 W D 材質色・表面処理 SMP0813 SPCM･SPCK･SPCP･SABP･WSCP0813 48 98 SMP1313 SPCM･SPCK･SPCP･SABP･WSCP1313 98 98 A1050P −H24 シルバーアルマイト SMP1318 SPCM･SPCK･SPCP･SABP･WSCP1318 98 148 SMP1818 SPCM･SPCK･SPCP･SABP･WSCP1818 148 148 t1.5 メッキ SMP1825 SPCM･SPCK･SPCP･SABP･WSCP1825 148 223

機種内容

オプション部品

標準価格価−_49P

(14)

7−

25

6

7

1

2

3

4

4 目

目

5

8

9

10

11

12

13

機構材

14

14 価

価

標準価格表

技

SPCP･SABP

SERIES

SPCP型防水・防塵ポリカーボネートボックス

SABP型防水・防塵ABSボックス

ENSTO

照番名称個数材質色・表面処理１トップカバー 1 ＡＢＳホワイトグレー 2 ボディー 1 ＡＢＳホワイトグレー 3 ガスケット 1 ポリウレタンブラック 4 カバースクリュー 4 ポリアミドホワイトグレー 5 取付ベース用ビス 4 鉄（タッピングビス）ユニクロメッキ

SABPシリーズ構成内容

照番名称個数材質色・表面処理１トップカバー 1 ポリカーボネートホワイトグレー・透明 2 ボディー 1 ポリカーボネートグラスファイバーホワイトグレー 3 ガスケット 1 ポリウレタンブラック 4 カバースクリュー 4 ポリアミドホワイトグレー 5 取付ベース用ビス 4 鉄（タッピングビス）ユニクロメッキ

SPCPシリーズ構成内容

■テクニカルデータ■

保護等級ＩＰ65 温度範囲 SPCP −20℃∼+75℃ SABP −10℃∼+60℃ 締め付けトルク 1N･m∼1.5N･m （10㎏f･㎝∼15㎏f･㎝） ●_UL94HB ●UL94V−2

特徴

●_{17サイズの防水・防塵ボックスシリーズで、耐} 衝撃性に優れたポリカーボネート製のSPCPシリーズと汎用タイプのABS製のSABPシリーズがあります。 ●トップカバーの色は、SPCPシリーズが、ホワイトグレーと透明の2タイプ、SABPシリーズはホワイトグレー1色です。 ●保護等級については、技術資料（技−13P∼14P）を参照して下さい。 ●ボックス選定時には必ず使用に際しての注意点（カタログ技−14P）をご覧下さい。

①

③

②

⑤

④

(15)

7−

26

6

7

7 目

目

1

2

3

4

5

8

9

10

11

12

13

14

14 価

価

技

SPCP・SABP

SERIES 仕様トップカバーボディーＧタイプホワイトグレーホワイトグレーＴタイプ透明ホワイトグレー

SPCPシリーズ色仕様

型番ＷＤＨ自重（g）ＳＡＢＰ081308 75 125 75 185 ＳＡＢＰ081310 75 125 100 242 ＳＡＢＰ081313 75 125 125 265 ＳＡＢＰ131308 125 125 75 258 ＳＡＢＰ131310 125 125 100 322 ＳＡＢＰ131313 125 125 125 356 ＳＡＢＰ131808 125 175 75 332 ＳＡＢＰ131810 125 175 100 401 ＳＡＢＰ131813 125 175 125 461 ＳＡＢＰ131815 125 175 150 526 ＳＡＢＰ181808 175 175 75 413 ＳＡＢＰ181810 175 175 100 508 ＳＡＢＰ181813 175 175 125 566 ＳＡＢＰ181815 175 175 150 645 ＳＡＢＰ182508 175 250 75 557 ＳＡＢＰ182510 175 250 100 663 ＳＡＢＰ182515 175 250 150 846

SABPシリーズ機種内容

型番ＷＤＨ自重（g）ＳＰＣＰ081308 □ 75 125 75 213 ＳＰＣＰ081310 □ 75 125 100 278 ＳＰＣＰ081313 □ 75 125 125 306 ＳＰＣＰ131308 □ 125 125 75 294 ＳＰＣＰ131310 □ 125 125 100 366 ＳＰＣＰ131313 □ 125 125 125 405 ＳＰＣＰ131808 □ 125 175 75 378 ＳＰＣＰ131810 □ 125 175 100 463 ＳＰＣＰ131813 □ 125 175 125 531 ＳＰＣＰ131815 □ 125 175 150 600 ＳＰＣＰ181808 □ 175 175 75 475 ＳＰＣＰ181810 □ 175 175 100 584 ＳＰＣＰ181813 □ 175 175 125 652 ＳＰＣＰ181815 □ 175 175 150 738 ＳＰＣＰ182508 □ 175 250 75 637 ＳＰＣＰ182510 □ 175 250 100 754 ＳＰＣＰ182515 □ 175 250 150 959

SPCPシリーズ機種内容

●_{自重は成形条件により５％内外の変動がありますのでご注意下さい。} ●_{ご注文の際は型番の末尾□にＧ又はＴの仕様をつけて下さい。} 名称シリーズ名カタログページ外部取付足 SFL 7−32P ヒンジ DSHI 7−32P ブラインドプラグ SCP 7−33P ラッチ DSLC 7−32P 取付ベース SMP 7−33∼34P 取付ベースマウントスクリュー SMS 7−33P スペアカバースクリュー SLS 7−86P DINレール FDR 7−77∼78P

オプション部品（別売になります。）

名称シリーズ名カタログページ開閉式ウインドウ VMA 7−84P ケーブルグランド KG、MG 7−73P スパイラルケーブルグランド PGS、MGS 7−74P メタルケーブルグランド MKG 7−76P ケーブルグランド用ゴムパッキン GP、GPM 7−75P ルーフ SR 7−63∼64P ベントフィルター PMF 7−81P ベントフィルターパッチタイプ VFM 7−82P 標準価格価−50P 標準価格価−45P

(16)

7−

27

6

7

1

2

3

4

4 目

目

5

8

9

10

11

12

13

機構材

14

14 価

価

標準価格表

技

技術資料 電池ボックス／ 電池ホルダー 型番ＨａｂＳＰＣＰ081308 □ 75 25 60.5 ＳＰＣＰ081310 □ 100 50 85.5 ＳＰＣＰ081313 □ 125 75 110.5 ＳＡＢＰ081308 75 25 60.5 ＳＡＢＰ081310 100 50 85.5 ＳＡＢＰ081313 125 75 110.5 型番ＨａｂＳＰＣＰ131308 □ 75 25 60.5 ＳＰＣＰ131310 □ 100 50 85.5 ＳＰＣＰ131313 □ 125 75 110.5 ＳＡＢＰ131308 75 25 60.5 ＳＡＢＰ131310 100 50 85.5 ＳＡＢＰ131313 125 75 110.5 型番ＨａｂＳＰＣＰ131808 □ 75 25 60.5 ＳＰＣＰ131810 □ 100 50 85.5 ＳＰＣＰ131813 □ 125 75 110.5 ＳＰＣＰ131815 □ 150 100 135.5 ＳＡＢＰ131808 75 25 60.5 ＳＡＢＰ131810 100 50 85.5 ＳＡＢＰ131813 125 75 110.5 ＳＡＢＰ131815 150 100 135.5 φ4.5 4.5 φ8 3.1 3.5 49 a H b φ3.4 3 44 40 5.2 60 68.5 75 94 110 75 90 118.5 125 φ4.5 4.5 φ8 3.1 3.5 b 49 a H φ3.4 3 5.2 90 94 110 118.5 125 94 110 75 90 118.5 125 φ3.4 3 5.2 90 94 110 118.5 125 144 160 100 140 168.5 175 φ4.5 4.5 φ8 3.1 3.5 b 49 a H

SPCP・SABP

外観寸法図

(17)

7−

28

6

7

7 目

目

1

2

3

4

5

8

9

10

11

12

13

14

14 価

価

技

SPCP・SABP

SERIES 型番ＨａｂＳＰＣＰ181808 □ 75 25 60.5 ＳＰＣＰ181810 □ 100 50 85.5 ＳＰＣＰ181813 □ 125 75 110.5 ＳＰＣＰ181815 □ 150 100 135.5 ＳＡＢＰ181808 75 25 60.5 ＳＡＢＰ181810 100 50 85.5 ＳＡＢＰ181813 125 75 110.5 ＳＡＢＰ181815 150 100 135.5 型番ＨａｂＳＰＣＰ182508 □ 75 25 60.5 ＳＰＣＰ182510 □ 100 50 85.5 ＳＰＣＰ182515 □ 150 100 135.5 ＳＡＢＰ182508 75 25 60.5 ＳＡＢＰ182510 100 50 85.5 ＳＡＢＰ182515 150 100 135.5 φ4.5 φ3.4 3 4.5 φ8 3.1 5.2 4 b 140 49 a H 144 160 168.5 175 144 160 125 140 168.5 175 φ4.5 φ3.4 3 4.5 φ8 3.1 5.2 4 b 138.5 49 a H 144 160 100 168.5 175 219 235 35 125 _201.5 215 243.5 250 140

SPCP・SABP

外観寸法図
