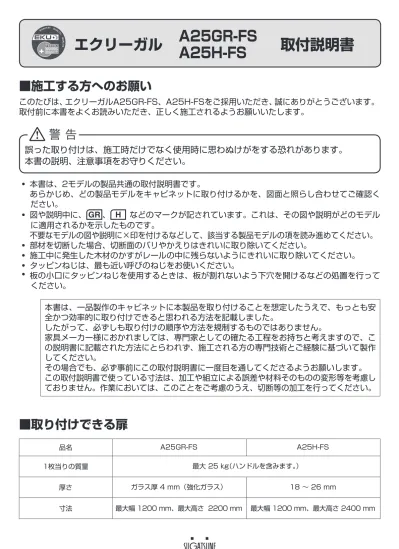

エクリーガル A25GR-FS A25H-FS 取付説明書 施工する方へのお願い このたびは エクリーガル A25GR-FS A25H-FS をご採用いただき 誠にありがとうございます 取付前に本書をよくお読みいただき 正しく施工されるようお願いいたします 誤った取り付けは 施工時だけでなく使用時に

品名 A25GR-FS A25H-FS 1枚当りの質量 最大 25 kg（ハンドルを含みます。） 厚さ ガラス厚 4 mm（強化ガラス） 18 〜 26 mm 寸法 最大幅 1200 mm、最大高さ 2200 mm 最大幅 1200 mm、最大高さ 2400 mm

■施工する方へのお願い

このたびは、エクリーガルA25GR-FS、A25H-FSをご採用いただき、誠にありがとうございます。

取付前に本書をよくお読みいただき、正しく施工されるようお願いいたします。

■取り付けできる扉

誤った取り付けは、施工時だけでなく使用時に思わぬけがをする恐れがあります。

本書の説明、注意事項をお守りください。

警 告

•

本書は、2モデルの製品共通の取付説明書です。

あらかじめ、どの製品モデルをキャビネットに取り付けるかを、図面と照らし合わせてご確認く

ださい。

•

図や説明中に、 GR 、 H などのマークが記されています。これは、その図や説明がどのモデル

に適用されるかを示したものです。

不要なモデルの図や説明に×印を付けるなどして、該当する製品モデルの項を読み進めてください。

•

部材を切断した場合、切断面のバリやかえりはきれいに取り除いてください。

•

施工中に発生した木材のかすがレールの中に残らないようにきれいに取り除いてください。

•

タッピンねじは、最も近い呼びのねじをお使いください。

•

板の小口にタッピンねじを使用するときは、板が割れないよう下穴を開けるなどの処置を行って

ください。

本書は、一品製作のキャビネットに本製品を取り付けることを想定したうえで、もっとも安

全かつ効率的に取り付けできると思われる方法を記載しました。

したがって、必ずしも取り付けの順序や方法を規制するものではありません。

家具メーカー様におかれましては、専門家としての確たる工程をお持ちと考えますので、こ

の説明書に記載された方法にとらわれず、施工される方の専門技術とご経験に基づいて製作

してください。

その場合でも、必ず事前にこの取付説明書に一度目を通してくださるようお願いします。

この取付説明書で使っている寸法は、加工や組立による誤差や材料そのものの変形等を考慮し

ておりません。作業においては、このことをご考慮のうえ、切断等の加工を行ってください。

エクリーガル 取付説明書

A25GR-FS

_A25H-FS

2

■この説明書で使う工具と準備していただくもの

•

十字ねじ回し

•

アルミニウム型材を切断できる機械または工具

•

十字穴付皿タッピンねじ 2.5×12（ガイドレール取付用）

•

十字穴付なべタッピンねじ 3.5×16（上レール取付用）

•

六角棒スパナ 呼び 3

•

六角棒スパナ 呼び 6

■部品

A25GR-FSは「56-3081-171」、A25H-FSは「56-3077-171」という品番が記載された袋

に入っています。

ローラー

ガイドローラー

アルミフレーム

コーナー金具

　左右各1ケ

　2ケ

　左右各1ケ

　2ケ

4ケ

上ストッパー

下ストッパー

左右各1ケ

2ケ

取付ねじ

（ローラー、ガイドローラー取付用） 十字穴付皿小ねじ M4×10　

GR

………

6本

十字穴付皿タッピンねじ 3.5×16　

_H

………

8本

特殊タッピンねじ 6.3×16　

H

………

6本

H

H

GR

GR

GR

3

■必要な部品　

上レール

ガイドレール

アルミフレーム

GR

防振プロファイル

GR

■オプション部品　

センターストッパー

2500mm 【品番】 56-3070-250 2500mm 【品番】 56-3041-250 3500mm 【品番】 56-3041-350 2500mm 【品番】 56-3079-250 3500mm 【品番】 56-3079-350 2500mm 【品番】40-3061-250 【品番】56-3049-081

4

■寸法図

このページの図は設計上の参考寸法です。 （単位：mm）

〈断面図〉

H

GR

7.5 28 12 17 25 10 8 19 6.3×16 3.5×16 14 21 12 6 25 キャビネット高さ外寸 扉高さ ＝ キャビネット高さ外寸 ＋ 16 17 5 35 以上 41+S 41+S 20 以上 キャビネット側板 の厚み S キャビネット側板の内面 扉の先端 天井面 32 63 32 48 ■扉裏面加工 63 32 48 32 41+S 41+S φ5穴深さ14 φ20穴深さ10 φ5穴深さ14 扉の高さは上下合わせて 4mmの範囲で調整できます。 3.5×16 （別途） 2.5×12 （別途） 13 7.5 28 12 17 25 10 25 14 21 12 5 22 4 キャビネット高さ外寸 扉高さ ＝ キャビネット高さ外寸 ＋ 18 ガラス高さ ＝ 扉高さ － 7 3.5×16 （別途） 2.5×12 （別途） 11 側板の厚み 参考値 19 天井面 20 以上 35 以上 扉の高さは上下合わせて 4mmの範囲で調整できます。 M4×10

5

■取付手順

1

_{上レールおよびガイドレール(どちらもセットには含まれていません)を切断します}

① 上レールとガイドレールをキャビネットの間口の内側寸法で切断してください。 ※ 切りくずが上レールの中に残らないように、きれいに取り除いてください。 2

_{アルミフレームを切断します}

_GR

① アルミフレーム（横枠）を、扉の幅と同じ寸法で、扉1枚につき2本切断してください。 ② アルミフレーム（縦枠）を、(キャビネット外側高さ ＋18) mmで、扉1枚につき2本切断してください。 どちらも両端のフランジ側を、45 度斜めに切り落としてください。 ※ 切りくずがアルミフレームの中に残らないように、きれいに取り除いてください。 3

_{防振プロファイル(セットには含まれていません)を切断します}

_GR

1. 防振プロファイルを切断します。

① 防振プロファイルを、( 扉幅 ー 20 ) mmで、扉1枚につき2本切断してください。 ② 防振プロファイルを、( 扉の高さ ー 20 ) mmで、扉1枚につき2本切断してください。

2.防振プロファイルをアルミフレームに組み込みます。

① アルミフレームの端から 10 mm内側にずらして、防振プロファイルを組み込んでください。 10 10 防振プロファイル アルミフレーム アルミフレーム（横枠）：　扉の幅 アルミフレーム（縦枠）：　扉の高さ ＝ キャビネットの外側高さ ＋ 18

6

4

_{上レールとガイドレールに上下ストッパーを組み込みます}

① センターストッパー(オプション)を上レールに組み込んでください。 ② 扉の外縁から、下図に示した寸法のすき間を開けて、上下ストッパーのつめをキャビネットの中央に向けて、 レールに六角棒スパナ 呼び 3 で組み立ててください。 ※ 上ストッパーには左右があります。 六角穴付止めねじの六角穴が、キャビネットの外側 から見える向きに組み込んでください。 これは、扉の外縁とキャビネットの外縁が一致して いるときの状態です。 扉端をキャビネットの外縁より内側にずらすときは、 その分だけさらに、②の寸法に加えてください。 5

_{ガラス扉を組み立てます}

GR

1. アルミフレームコーナー金具を分解します

① アルミフレームコーナー金具を分解してください。 分解した金具のうち、L字型の物をL字金具と呼びます。 付いているねじは、全部外してください。 この向きのストッパーを、キャビネットの 向かって左側に付けます。

上レール

ガイドレール

センターストッパー （オプション） 上ストッパー 下ストッパー : 14 : 5 : 13 : 19 GR H GR H Ｌ字金具 アルミフレームコーナー金具 ねじを外して分解

7

2.アルミフレーム（上側横枠）を組み立てます

① 上下のアルミフレーム（横枠）にL字金具を横から差し込んでください。 分解したアルミフレームコーナー金具の残りの小さい方の板を、 L字金具に外したねじで、再び組み立ててください。 このとき、小さい方の板の先端に付いていたねじは外した ままにしておいてください。 ねじはここでは、固定するほど強く締め付けないでください。

3.ガラスをアルミフレームに組み込みます

① ガラスの左右両側を、アルミフレーム（縦枠）の防振プロファイルを 組み込んだ部分に差し込んでください。 右の図では、既にガラスは差し込んであります。 ② ガラスの上下の辺に、アルミフレーム（横枠）に防振プロファイルを 組み込んだ部分に差し込んでください。 ③ 分解したアルミフレームコーナー金具の残りの大きい方の板を、 L字金具の縦枠部分とねじで再び組み立ててください。 枠の角度が90度になるように調整しながら、ねじを締めてください。 このときも、大きい方の板の先端に付いていたねじは外したままに してください。 ④ 直角の調整が終わったら、残りのねじを締めてください。 このねじを締めることによって、ガラス扉のがたつきを止めます。

4.ローラーを取り付けます

① ローラーを4ページの図の位置に、十字穴付皿小ねじ M4×10 で取り付けてください。 ※ 使う穴はまゆ型の穴（ ）だけにしてください。 この穴で角度の調整ができます。 取り付けた後に調整するので、軽く締めてください。 ② ガイドローラーを4ページの図の位置に、十字穴付皿小ねじ M4×10 で取り付けてください。 ※ 使う穴は長円穴だけにしてください。 この穴で角度の調整ができます。 取り付けた後に調整するので、軽く締めてください。 6

_{扉を組み立てます}

H

① ローラーを4ページの図の位置に、特殊タッピンねじ 6.3×16 で 取り付けてください。 ※ 使う穴はまゆ型の穴（ ）だけにしてください（右図参照）。 取り付けた後に調整するので、軽く締めてください。 ② ガイドローラーを4ページの図の位置に、特殊タッピンねじ 6.3× 16 で取り付けてください。 ※ 使う穴は長円穴だけにしてください（右図参照）。 この穴で位置の調整ができます。 取り付けた後に調整するので、軽く締めてください。 ガラス ここのねじは直角 調整後に締める 小さい方の板 大きい方の板 L字金具 アルミフレーム（縦枠） ローラー 特殊タッピンねじ 6.3×16 − 7 ガイドローラー H H ± 2 ± 2 − 7 十字穴付皿小ねじ M4×10 GRローラー GR ガイドローラー

7

_{上レールとガイドレールをキャビネットに組み込みます}

① それぞれのレールをキャビネットの溝に取り付けてください。 ※ レールに開いている穴は全部使ってください。 上レール・・・・・十字穴付なべタッピンねじ　3.5×16（お客様にてご用意） ガイドレール・・・十字穴付皿タッピンねじ　　_{2.5×12（お客様にてご用意）} 8

_{キャビネットを組み立ててください}

9

_{扉を吊り込みます}

※ 図は、

H

で示してありますが、

GR

も同じ方法で吊り込んでください。

1.扉を吊り込みます

① ガイドローラーのねじをゆるめ、ガイドローラーを扉の下側に引き出して ください。 ② ローラーを図のように、レールに乗せてください。 ③ そのまま扉を垂直に立て、ガイドローラーを押し上げてガイドレールに差し 込んでください。 ④ ①でゆるめたガイドローラーのねじをしっかりと締め込んでください。

2.扉の高さを調整するとき

① ローラーに付いている六角穴を、六角棒スパナ 呼び 6 で回して 調整してください。 ※ 上下それぞれに 2 mmまで動かすことができます。 六角穴を締めると扉は上がり、ゆるめると下がります。 ※ガイドローラーが地板に干渉する場合は、ガイドローラーを 一旦緩め、高さが整った後、再度地板と干渉しないよう調整し 固定してください。

3.残りのねじ穴を固定します　 H

① 一旦扉を外し、ローラーに開いている丸穴に、十字穴付皿タッ ピンねじ 3.5×16 をねじ込んでください。 ② 再び扉を吊り込み、ガイドローラーをガイドレールに差し込ん でから、ガイドローラーに開いている丸穴に、十字穴付皿タッ ピンねじ3.5×16 をねじ込んでください。 ガイドローラー ローラー H H 2014.07　PRINTED IN JAPAN　0174-3　 六角棒スパナ 呼び6 ± 2 mm ローラー 十字穴付皿タッピン ねじ 3.5×16 H
