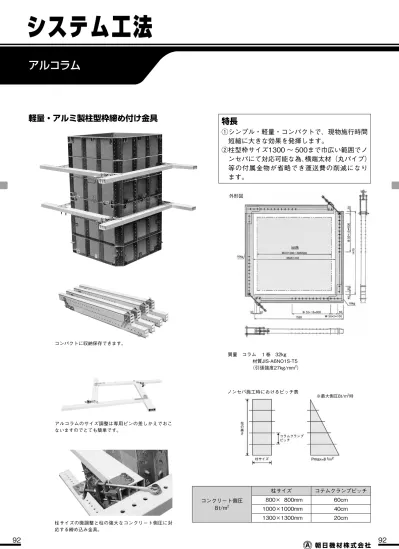

アルコラム
システム工法
軽量・アルミ製柱型枠締め付け金具
特長
①シンプル・軽量・コンパクトで、現物施行時間
短縮に大きな効果を発揮します。
②柱型枠サイズ1300 〜 500まで巾広い範囲でノ
ンセパにて対応可能な為、横端太材（丸パイプ）
等の付属金物が省略でき運送費の削減になり
ます。
外形図
質量 コラム １巻 32kg
材質JIS-A6NO1S-T5
（引張強度27kg/mm2
）
※最大側圧8t/m2
時
ノンセバ施工時におけるピッチ表
コンパクトに収納保存できます。
アルコラムのサイズ調整は専用ピンの差しかえでおこ
ないますのでとても簡単です。
柱サイズの微調整と柱の強大なコンクリート側圧に対
応する締め込み金具。
コンクリート側圧
8t/m2
柱サイズ コテムクランプピッチ
800×800mm 60cm
1000×1000mm 40cm
1300×1300mm 20cm
アルコラム
システム工法
NSステージ工法
説明
① 型枠工事の先組可能
梁下の足場・支保工がセットされているため
に梁・床部分の型枠が先組可能となります。
② 作業スペースの確保
従来工法（サポート・枠組）では、梁・床下
面が機材置き場や型枠の組立・鉄筋加工等の
作業スペースとして使用出来ず、作業効率・
安全面の点で多くの問題がありましたが、NS
工法では梁及び床下に障害物がなくなり、大
きな改善となります。
③ 仮設作業の工数ダウン
従来工法に比較して仮設機材の使用量が少な
いこと、作業足場の組立・解体の回数が少な
いこと、また支保工材の組立が簡単であるこ
と等から極めて合理的なシステムになってい
ます。
④ 工期の短縮・確実性
組立・解体手順が決まるので、次工程にすぐ
取りかかれ、また2フロアー同時作業も可能と
なります。
⑤ 安全作業の強化
高所作業における足場が鉄骨のボルト締め作
業から型枠の解体作業まで一貫して使用出来
るため、安全性が確保できます。
注意
① 梁の大きさ等により部材が変わります。
② 梁に先付ピースの工場溶接が必要です。
③ 計画の際、事前に弊社担当者とお打合せください。
●両持タイプ
●片持タイプ
現場取付
工場取付
固定
ボルト
吊ボルト
固定金具
ソケット
吊枠
足場枠
（両持）
大引金物
(両持)
足場枠
大引金物
（片持）
（片持）
●主要部材について
固定金具（販売品）
固定金具はNS部材を梁に吊り下げる役目をしています。75mmピッチと
150mmピッチの二種類があり、割付図に従って梁下フランジ部に溶接されま
す。ハンチ用固定金具も取り揃えております。
大引金物
型枠を支える大引材としての役目と吊足場枠を吊り下げる役目の2つの機能が
あります。両持タイプと片持タイプの二種類があります。
フサギボルト
150（75）
5
55
50
M24
φ34
ソケット（販売品）
ソケットはφ34のパイプで、コンクリートの鉄骨に対する被りを一定に保持
するものです。被り125mmの場合は55ℓ、被り150mmの場合は80ℓ（48.6
φ根太使用時）を使用します。
φ34
フサギ板（販売品）
梁底の型枠に出来る隙間をフサギ板で補います。型枠組立時に用いて下さい。
150
(75)
W
0.8ｔ
65
吊ボルト
大引金物を固定金具に取り付けるボルトで、径が24mmあります。ソケット
に応じて長さをきめます。
55
M24
L
規格・寸法
DATA
仕様・寸法 質量 対応ソケット
M24×305L 1.2kg ℓ ＝ 55
M24×320L 1.3kg ℓ ＝ 70
M24×330L 1.3kg ℓ ＝ 80
M24×335L 1.3kg ℓ ＝ 80
M24×340L 1.3kg ℓ ＝ 90
M24×350L 1.4kg ℓ ＝100
※ 対応ソケットは48.6φ根太使用の場合。
※ 上記以外の寸法は販売となります。
(75)
650
150
(75)
850
150
規格・寸法
DATA
仕 様 ・ 寸 法 質 量
75P×530L 5.3kg
75P×650L 6.6kg
150P×530L 5.3kg
150P×605L 6.0kg
150P×650L 6.6kg
75P×850L 8.6kg
75P×1,000L 9.8kg
150P×850L 8.6kg
150P×1,000L 9.8kg
150P×1,200L 12.0kg
U ボ ル ト 用 75□130P×850L 6.4kg
片 持 タ イ プ
大 引 金 物
両 持 タ イ プ
吊足場枠
吊足場枠は、足場板を渡して作業通路を確保する為の物で、大引金物に固定
ボルトで取付けます。両持タイプと片持タイプの二種類あります。
1,940
700
155
970
350
155
規格・寸法
DATA
仕様・寸法 質量
吊足場枠
155× 970 7.7kg
155×1,320 8.0kg
270× 970 9.2kg
270×1290 9.5kg
370× 970 9.8kg
570× 970 10.6kg
870× 970 12.0kg
155×1,940 13.8kg
270×1,940 16.0kg
370×1,940 16.0kg
570×1,940 17.0kg
870×1,940 19.0kg
片 持タイプ
両 持タイプ
●主要部材について
固定金具（販売品）
固定金具はNS部材を梁に吊り下げる役目をしています。75mmピッチと
150mmピッチの二種類があり、割付図に従って梁下フランジ部に溶接されま
す。ハンチ用固定金具も取り揃えております。
大引金物
型枠を支える大引材としての役目と吊足場枠を吊り下げる役目の2つの機能が
あります。両持タイプと片持タイプの二種類があります。
フサギボルト
150（75）
5
55
50
M24
φ34
ソケット（販売品）
ソケットはφ34のパイプで、コンクリートの鉄骨に対する被りを一定に保持
するものです。被り125mmの場合は55ℓ、被り150mmの場合は80ℓ（48.6
φ根太使用時）を使用します。
φ34
フサギ板（販売品）
梁底の型枠に出来る隙間をフサギ板で補います。型枠組立時に用いて下さい。
150
(75)
W
0.8ｔ
65
吊ボルト
大引金物を固定金具に取り付けるボルトで、径が24mmあります。ソケット
に応じて長さをきめます。
55
M24
L
規格・寸法
DATA
仕様・寸法 質量 対応ソケット
M24×305L 1.2kg ℓ ＝ 55
M24×320L 1.3kg ℓ ＝ 70
M24×330L 1.3kg ℓ ＝ 80
M24×335L 1.3kg ℓ ＝ 80
M24×340L 1.3kg ℓ ＝ 90
M24×350L 1.4kg ℓ ＝100
※ 対応ソケットは48.6φ根太使用の場合。
※ 上記以外の寸法は販売となります。
(75)
650
150
(75)
850
150
規格・寸法
DATA
仕 様 ・ 寸 法 質 量
75P×530L 5.3kg
75P×650L 6.6kg
150P×530L 5.3kg
150P×605L 6.0kg
150P×650L 6.6kg
75P×850L 8.6kg
75P×1,000L 9.8kg
150P×850L 8.6kg
150P×1,000L 9.8kg
150P×1,200L 12.0kg
U ボ ル ト 用 75□130P×850L 6.4kg
片 持 タ イ プ
大 引 金 物
両 持 タ イ プ
吊足場枠
吊足場枠は、足場板を渡して作業通路を確保する為の物で、大引金物に固定
ボルトで取付けます。両持タイプと片持タイプの二種類あります。
1,940
700
155
970
350
155
規格・寸法
DATA
仕様・寸法 質量
吊足場枠
155× 970 7.7kg
155×1,320 8.0kg
270× 970 9.2kg
270×1290 9.5kg
370× 970 9.8kg
570× 970 10.6kg
870× 970 12.0kg
155×1,940 13.8kg
270×1,940 16.0kg
370×1,940 16.0kg
570×1,940 17.0kg
870×1,940 19.0kg
片 持タイプ
両 持タイプ
バーチカル
斜めブレース
サイドブラケット 6.1Kg
ホリゾンタル（42.7）
Sバーチカル ホリゾンタル（48.6） 鋼製踏板
●部材
●標準部材
●ブレース寸法表
●許容軸力（使用荷重）
●使用方法
φ42.7
φ48.6
φ60.5
3,600
3,000
2,400
1,800
1,200
600
180
600
420
L
φ
42.7
L寸法
207mm
311mm
377mm
490mm
627mm
844mm
857mm
1,176mm
質量
1.6kg
1.8kg
2.0kg
2.2kg
2.6kg
3.1kg
3.2kg
3.9kg
670
465
2,400
1,800
1,200
600
300
180
300
120
φ60.5
φ48.6
φ42.7
φ
48.6
L
L寸法 質量
1,481mm 5.1kg
1,786mm 5.9kg
2,091mm 6.7kg
2,396mm 7.6kg
2,544mm 8.0kg
2,701mm 8.4kg
3,005mm 9.2kg
500
Ｌ
240
Ｌ
L寸法 質量
1,219mm 13.0kg
1,524mm 15.0kg
1,829mm 18.5kg
1,219mm 7.0kg
1,524mm 8.5kg
1,829mm 10.5kg
500
240
品 番 調整範囲mm パイプ径（材質 STK400） 質量 色
BOC-1209 1360～1500 6.2kg 赤
BOC-1212 1510～1650 6.5kg 無
BOC-1215 1650～1790 6.9kg 黄
BOC-1216 1760～1900 7.1kg 青
BOC-1809 1830～1970 7.3kg 赤
BOC-1812 1960～2100 7.6kg 無
BOC-1813 2060～2200 9.1kg 青
BOC-1815 2140～2290 9.3kg 黄
BOC-1818 2310～2450 9.8kg 緑
φ41.0×2.4～φ34.0×2.3
φ48.6×2.4～φ41.0×2.4
113.6
VPH
109.4
VPH
470
1）クサビが下側になるように取付けのこと。
2）ブレース取付後、必ずクサビを打ち込みイ
ンナーパイプが固定されたことを確認する
こと。
1,200kgf/本（引張・圧縮とも）
（11,760N）
3Sシステム
フライングショアー
説明
品名・質量
DATA
品名・規格品
DATA
① 在来工法より組立・解体が約2倍のスピードで
できます。
② 在来工法より20～30％の工期短縮ができます。
③ 地上からの操作により床版大型型枠を一瞬の
うちに脱型することができます。
④ 片付け作業が少なく、安全に作業ができます。
品 名 質量
①外枠 FO-1815 25.4kg
②内枠 FI-1818 25.3kg
③筋かい FXA-1618 3.6kg
④筋かい FXA-918 3.3kg
⑤梁 FGS R30 20.0kg
⑥調整ジャッキベースFJC 2.4kg
⑦ピン及びクサリ 0.32kg
⑧ボルトナット M12×140 0.7kg
⑨昇降ジャッキーFJE 15.0kg
⑩ドーリー 33.0kg
⑪パネルとめボルト φ9 0.5kg
●組立図
●施工例
1,800 1,800
最低2,376
～
最高3,406
1,800
⑨
②
①
③
⑩
⑦
④
⑪
⑤ ⑧
⑥
根太60×30 ＠30cm合板＠12mm
A
B
A
A
A
A
B
9000
10,200
1,750
200
6,300
200
1,750
600
1,200
1,200
1500
1,200
600
1500 300 5400 3001500
600
1,5001,2001,500600
6001,800600
3,000
300
平 面 図
S=1/50
V V
強度
品 名
内 枠
外 枠
ブ レ ー ス
大 引
調整ジャッキ
ジャッキ止め金具
ピン及び 鎖
記 号
FI-1818
FO-1815
FO-1813
FXA-1615
FXA-1215
FXA-915
FGSR-36
FGSR-30
FJC.
FJP-115
数量
4
4
4
6
6
6
3
3
8
8
8
16
スライドパイプ
FJP-115
FO-1813
調整ジャッキベース
FJC
外 枠
FI-1818
外枠ｼﾞｮｲﾝﾄ
FJP
内 枠
FO-1813外 枠
FXA-1215
ブレ－ス
ブレ－ス
FXA-1215
ブレ－ス
FXA-915
ブレ－ス
FXA-912
FXA-1212
ブレ－ス
FXA-1212
ブレ－ス
[-100*50
大引材
根太材
角ﾊﾟｲﾌﾟ ﾛ-60*60
5,360
72
1,706
20
1,300
770
1,300
192
1,800 1,500 1,500 1,200 1,500 1,500 1,800
250
5,610
V-V断面図
許容鉛直荷重 1脚当り2.5tf（24.5kN）
基礎鉄筋架台
ジャッキスタンド
●移動用「トラベルフック」の使い方
①「トラベルフック」はハンドル側からみて、左側チェーンでお使い下さい。
右側のチェーンでは使用出来ません。
②吊りフック（吊りパイプ）の上下運動は、移動用「トラベルフック」の
下部を90度強持ち上げて移動させます。
止めたい位置で手前一杯に引き寄せて手を離すと、図の様にかかります。
中途半端で止めないで下さい。危険です。
③ハンドルは、時計と同じ右回りで、吊り上げ、左回りで吊り下げが出来
ます。
●仕様
品番 高さ 巾（内寸） 重量
650 1500mm 650mm 20kg
1000 1500mm 1000mm 21.5kg
ハイキンスタンド
基礎・上階梁鉄筋組立支柱
ハイキンスタンド
品番 調 整 寸 法 （mm）
巾W h h’
807 750 500 〜 840 160 〜 500
810 1000 500 〜 840 160 〜 500
1207 750 680 〜 1240 160 〜 700
1210 1000 680 〜 1240 160 〜 700
説明
①地中梁の配筋作業及び上階の梁配作業（組立落し込み）の省力化を目
的とした転用型鉄筋組立装置です。
②高さ調整と組立解体はＨピン１本で容易にできます。
③許容荷重以内でご使用下さい。
注意
①Ｈジャッキの使用荷重は4400N（450kgf）台可動ストロークは680mm
です。
②使用後は油圧弁を確実に締めて下さい。
※標準セット ・Ｈビーム１本
〔質量16.2kg〕 ・Ｈポール２本
・Ｈベース２ケ
