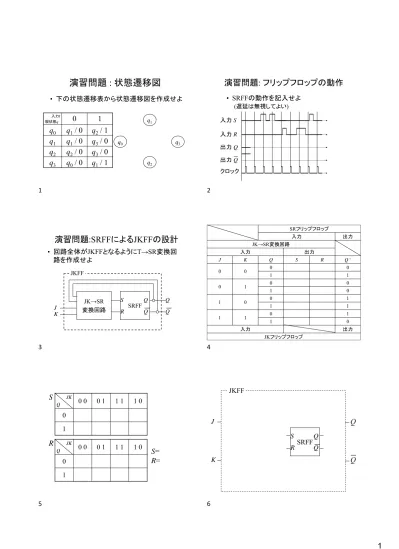

演習問題 : 状態遷移図

• 下の状態遷移表から状態遷移図を作成せよ

q1

q2

q3 q0

入力I

現状態q

0 1

q

0

q

1

/ 0 q

2

/ 1 q

1

q

1

/ 0 q

3

/ 0 q

2

q

2

/ 0 q

3

/ 0 q

3

q

0

/ 0 q

1

/ 1

演習問題: フリップフロップの動作

• SRFFの動作を記入せよ (遅延は無視してよい)

入力R 出力Q 出力Q クロック 入力S

演習問題 :SRFF による JKFF の設計

• 回路全体がJKFFとなるようにT→SR変換回 路を作成せよ

S SRFF R

Q Q JK→SR

変換回路 JKFF

J

Q K Q

SRフリップフロップ

入力 出力

JK→SR変換回路

入力 出力

J K Q S R Q+

0 0 0 0

1 1

0 1 0 0

1 0

1 0 0 1

1 1

1 1 0 1

1 0

入力 出力

JKフリップフロップ

JK

Q 0 0 0 1 1 1 1 0

0 1

S

JK

Q 0 0 0 1 1 1 1 0

0 1

R

S=

R=

S SRFF R

Q Q JKFF

J

K

1 2

3 4

5 6
