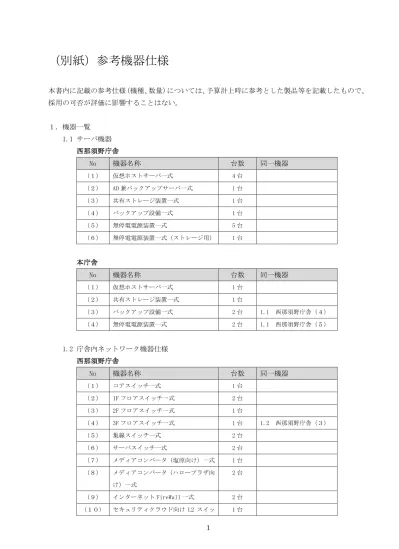

（別紙）参考機器仕様

本書内に記載の参考仕様（機種、数量）については、予算計上時に参考とした製品等を記載したもので、

採用の可否が評価に影響することはない。

１．機器一覧

1.1 サーバ機器

西那須野庁舎

No

機器名称

台数

同一機器

（１） 仮想ホストサーバ一式 4 台 （２） AD 兼バックアップサーバ一式 1 台 （３） 共有ストレージ装置一式 1 台 （４） バックアップ設備一式 1 台 （５） 無停電電源装置一式 5 台 （６） 無停電電源装置一式（ストレージ用） 1 台

本庁舎

No

機器名称

台数

同一機器

（１） 仮想ホストサーバ一式 1 台 （２） 共有ストレージ装置一式 1 台 （３） バックアップ設備一式 2 台 1.1 西那須野庁舎（４） （４） 無停電電源装置一式 2 台 1.1 西那須野庁舎（５）

1.2 庁舎内ネットワーク機器仕様

西那須野庁舎

No

機器名称

台数

同一機器

（１） コアスイッチ一式 1 台 （２） 1F フロアスイッチ一式 2 台 （３） 2F フロアスイッチ一式 1 台 （４） 3F フロアスイッチ一式 1 台 1.2 西那須野庁舎（３） （５） 集線スイッチ一式 2 台 （６） サーバスイッチ一式 2 台 （７） メディアコンバータ（塩原向け）一式 1 台 （８） メディアコンバータ（ハロープラザ向 け）一式 2 台 （９） インターネット FireWall 一式 2 台 （１０） セキュリティクラウド向け L2 スイッ 1 台

2

チ一式 （１１） LGWAN FireWall 一式 2 台 1.2 西那須野庁舎（９） （１２） LGWAN 向け L2 スイッチ一式 1 台 1.2 西那須野庁舎（１０） （１３） 議会中継用 FireWall 一式 1 台 （１４） 無停電電源装置一式 4 台 1.1 西那須野庁舎（５） （１５） 無停電電源装置一式 1 台 1.1 西那須野庁舎（６）

本庁舎

No

機器名称

台数

同一機器

（１） コアスイッチ一式 2 台 （２） 1F フロアスイッチ一式 2 台 （３） 2F フロアスイッチ一式 2 台 1.2 本庁舎（２） （４） 3F フロアスイッチ一式 1 台 1.2 西那須野庁舎（３） （５） 4F フロアスイッチ一式 1 台 1.2 西那須野庁舎（３） （６） 現業棟フロアスイッチ一式 1 台 （７） メディアコンバータ（1F、2F、現業棟 向け） 6 台 （８） メディアコンバータ（ハロープラザ向 け）一式 2 台 1.2 西那須野庁舎（７） （９） サーバスイッチ一式 1 台 1.2 西那須野庁舎（６） （１０） 無停電電源装置一式 1 台 1.1 西那須野庁舎（５）

塩原庁舎

No

機器名称

台数

同一機器

（１） コアスイッチ一式 2 台 （２） フロアスイッチ一式 2 台 1.2 西那須野庁舎（３） （３） メディアコンバータ（西那須野向け） 一式 1 台 （４） 無停電電源装置一式 1 台 1.1 西那須野庁舎（５）

ハロープラザ

No

機器名称

台数

同一機器

（１） コアスイッチ一式 2 台 1.2 塩原庁舎（１） （２） メディアコンバータ（西那須野向け） 一式 2 台 （３） メディアコンバータ（本庁舎向け）一 式 2 台 （４） 無停電電源装置一式 2 台

共用機器

No

機器名称

台数

同一機器

（１） デスクトップスイッチ一式 100 台

監視カメラ・レコーダ

No

機器名称

台数

同一機器

（１） ネットワークカメラ一式 8 台 （２） レコーダ一式 1 台

1.3 出先ネットワーク機器仕様

黒磯地区

No

機器名称

台数

同一機器

（１） 集合メディアコンバータ（庁舎） 2 台 （２） SFP モジュール 1000T（庁舎） 4 個 （３） SFP モジュール 10km（庁舎） 31 個 （４） SFP モジュール 40km（庁舎） 8 個 （５） L3 スイッチ（出先機関） 39 台 （６） SFP モジュール 10km（出先機関） 31 個 1.3 黒磯地区（３） （７） SFP モジュール 40km（出先機関） 8 個 1.3 黒磯地区（４） （８） 無停電電源装置（出先機関） 39 台

塩原地区

No

機器名称

台数

同一機器

（１） メディアコンバータ（庁舎） 4 台 （２） SFP モジュール 10km（庁舎） 4 個 1.3 黒磯地区（３） （３） L3 スイッチ（出先機関） 4 台 1.3 黒磯地区（５） （４） SFP モジュール 10km（出先機関） 4 個 1.3 黒磯地区（３） （５） 無停電電源装置（出先機関） 4 台 1.3 黒磯地区（８）

関谷（ハロープラザ）地区

No

機器名称

台数

同一機器

（１） 集合メディアコンバータ（ハロープラ ザ） 1 台 1.3 黒磯地区（１） （２） SFP モジュール 1000T（ハロープラ ザ） 2 個 1.3 黒磯地区（２） （３） SFP モジュール 10km（ハロープラザ） 6 個 1.3 黒磯地区（３） （４） SFP モジュール 40km（ハロープラザ） 1 個 1.3 黒磯地区（４） （５） L3 スイッチ（出先機関） 7 台 1.3 黒磯地区（５）

4

（６） SFP モジュール 10km（出先機関） 6 個 1.3 黒磯地区（３） （７） SFP モジュール 40km（出先機関） 1 台 1.3 黒磯地区（４） （８） 無停電電源装置（出先機関） 7 台 1.3 黒磯地区（８）

西那須野地区

No

機器名称

台数

同一機器

（１） 集合メディアコンバータ（庁舎） 2 台 1.3 黒磯地区（１） （２） SFP モジュール 1000T（庁舎） 4 個 1.3 黒磯地区（２） （３） SFP モジュール 10km（庁舎） 23 個 （４） L3 スイッチ（出先機関） 23 台 1.3 黒磯地区（５） （５） SFP モジュール 10km（出先機関） 23 個 （６） 無停電電源装置（出先機関） 23 台 1.3 黒磯地区（８）

予備機

No

機器名称

台数

同一機器

（１） 集合メディアコンバータ（庁舎） 1 台 1.3 黒磯地区（１） （２） SFP モジュール 1000T（庁舎） 1 個 1.3 黒磯地区（２） （３） SFP モジュール 10km（庁舎） 2 個 1.3 黒磯地区（３） （４） L3 スイッチ（出先機関） 5 台 1.3 黒磯地区（５） （５） SFP モジュール 10km（出先機関） 3 個 1.3 黒磯地区（３） （７） SFP モジュール 40km（出先機関） 2 個 1.3 黒磯地区（４） （８） SFP モジュール 10km（出先機関） 2 個 1.3 西那須野地区（３） （５）

２．サーバ機器参考仕様

西那須野庁舎

（１） 仮想ホストサーバ一式

項目 要件・機能仕様

ハードウェア仕様 ・ CPU：Xeon プロセッサ Gold6132(2.60GHz コア数 14 ,2 次キャッシュ 19MB/CPU)を 2 基以上 ・ メモリ：DDR3L-1600 Registered DIMM 192GB 以上 ・ ネットワークインターフェース： 1000BASE-T 対応を 4 つ以上、10GBASE-T 対応を 6 つ以上内蔵 ・ USB インターフェース：4 個以上内蔵実装 ・ 外部ストレージ装置用の FC インターフェイスを 2 以上内蔵 ・ ストレージコントローラを 2 つ以上内蔵 ・ マネージメント(監視)専用ネットワークインターフェースを実装 ・ DVD-ROM ドライブを内蔵 ・ 冗長電源(80 PLUS Platinum 以上，ホットプラグ対応)ユニットを実装 ・ 冗長ファン（ホットプラグ対応）を実装 ・ ハードウェア監視用ランプを実装 ・ ラック搭載型、本体筐体サイズ 2U ・ ネットワークマネジメントカードを実装した、2U 以内のラックマウント可能な 1.5KVA 以上の UPS にて電源を供給

ソフトウェア仕様 ・ OS を VMware vSphere 6 Standard とし 1 式提供 ・ VMware vCenter Server 6 Standard を 1 式提供 ・ ハードウェア監視用ソフトウェアを 1 式提供 ・ OS ブート専用モジュールを提供

運用・保守 ・ ハードディスク、電源ユニット及びファンは、ホットプラグ対応 ・ グリーン購入法に対応

・ UPS 装置は、APC 製 Power Chute 及び Power Chute Network Shutdown で設定及びモ ニタリングが可能 ・ ハードウェアの異常監視や予兆を捕らえ保守センターに自動通報を行う機能を有 し、トラブルの早期対処及び未然防止が可能。情報通知においては、LGWAN 回線を 利用した安全な通報が可能 ・ 導入後 5 年間の当日訪問修理を行う。 (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく) （ソフトウェアについては、問い合わせ専用窓口を 5 年間設ける。）

（２） AD 兼バックアップサーバ一式

項目 要件・機能仕様

6

1 基以上 ・ メモリ：16GB(8GB 2666 Registered DIMM×2)以上 ・ ハードディスク：SAS600GB(10krpm 以上)を 3 枚搭載し RAID1＋Hotspare ・ ネットワークインターフェース： 1000BASE-T 対応を 2 つ以上内蔵 ・ USB インターフェース：6 個以上内蔵実装 ・ ストレージ(SAS)コントローラを 8 つ以上内蔵 ・ マネージメント(監視)専用ネットワークインターフェースを実装 ・ DVD-ROM ドライブを内蔵 ・ 冗長電源(80 PLUS Platinum 以上)ユニットを実装 ・ 冗長ファンを実装 ・ ラック搭載型、本体筐体サイズは 1U ・ ネットワークマネジメントカードを実装した、2U 以内のラックマウント可能な 1.5KVA 以上の UPS にて電源を供給

ソフトウェア仕様 ・ OS を Windows Server 2016 Standard とし 1 式提供 ・ ハードウェア監視用ソフトウェアを 1 式提供 運用・保守 ・ ハードディスクは、ホットプラグ対応

・ グリーン購入法に対応

・ UPS 装置は、APC 製 Power Chute 及び Power Chute Network Shutdown で設定及び モニタリングが可能 ・ ハードウェアの異常監視や予兆を捕らえ保守センターに自動通報を行う機能を有 し、トラブルの早期対処及び未然防止が可能である。情報通知においては、LGWAN 回 線を利用した安全な通報が可能である ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（３） 共有ストレージ装置一式

項目 要件・機能仕様 ハードウェア仕様 ・ RAID 0/1/1＋0/5/5＋0/6 をサポート ・ コントローラが冗長化 ・ 記憶容量は、1.2TB(10krpm) 以上の HDD を 46 本以上搭載 ・ 情報漏洩防止を目的とし、ディスクドライブへの書き込み時にデータを暗号化する ハードウェア機能を有する ・ 論理ボリューム(LUN)単位に暗号化要否の指定が可能である ・ 16Gbit/s のファイバチャネルインターフェースを 8 つ以上 ・ キャッシュ容量が 8GB 以上 ・ 無停電電源装置と電源連動できるように構成する

・ ヴイエムウェア社が提供する vStorage APIs for Array Integration(VAAI) を サポートしている

・ システム稼働中に、RAID グループへディスクドライブを追加し、論理ボリューム （LUN）の新規作成が可能である 運用・保守 ・ディスクエンクロージャ障害の場合、他のエンクロージャへのアクセスには影響を 与えない接続構成 ・日本語による GUI 管理画面を提供 ・イベントを外部サーバ（syslog サーバ）へ送信することが可能 ・不審者からのアクセスを考慮し、管理用 GUI へのアクセスや設定変更情報を監査ロ グとして外部サーバ送信することが可能 ・設定したポリシーに応じて、サーバからの処理要求を制限し、負荷変動の影響を 他サーバに与えない機能を有する ・論理ボリュームを仮想化し、それに割り当てる物理ディスクは実際に使用するだけ のストレージ容量とすることで、ストレージ容量の効率的な利用ができる機能を 有する ・ ハードウェアの異常監視や予兆を捕らえ保守センターに自動通報を行う機能を有 し、トラブルの早期対処及び未然防止が可能である。情報通知においては、LGWAN 回 線を利用した安全な通報が可能 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（４） バックアップ設備一式

項目 要件・機能仕様 ハードウェア仕様 ・ 4 ドライブ以上搭載の NAS ・ 記憶容量は、6TB 以上の HDD を 4 本以上搭載 ・ RAID 0/5/6 をサポート ・ ネットワークインターフェース： 1000BASE-T 対応を 2 つ以上内蔵 運用・保守 ・サーバ本体筐体サイズは、1U ・ ハードディスクは、ホットスワップ対応 ・導入後 5 年間の翌営業日訪問保守を行う

（５） 無停電電源装置一式

項目 要件・機能仕様 ハードウェア仕様 ・ 定格電圧：100V ・ 定格容量：1500VA / 1200W ・ コンセント：6 個以上有している ・ 形状：ラックマウント型（占有ユニット数：2U） ・ 電源ケーブル：AC100V 対応（プラグ：NEMA L5-15P 準拠）/2.4m ・ 接続インターフェース：USB / COM / LAN に対応

8

※接続インターフェースは、接続する機器に合わせて適切なものを搭載できる。 運用・保守 ・ 管理ソフトウェアを使用することでシャットダウン機能、スケジュール運転機能、 リアルタイムモニタリング機能等が使用可能 ・ 導入後 5 年間の当日訪問修理を行う。（バッテリ交換も含む） (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（６） 無停電電源装置一式（ストレージ用）

項目 要件・機能仕様 ハードウェア仕様 ・ 定格電圧：100V ・ 定格容量：2400VA / 2400W ・ コンセント：6 個以上 ・ 形状：ラックマウント型（占有ユニット数：2U） ・ 電源ケーブル：AC100V 対応（プラグ：NEMA L5-30P 準拠）/2.4m ・ 接続インターフェース：USB / COM / LAN に対応

ソフトウェア仕様 ・ 導入後 5 年間の当日訪問修理を行う。（バッテリ交換も含む）

本庁舎

（１） 仮想ホストサーバ一式

項目 要件・機能仕様

ハードウェア仕様 ・ CPU：Xeon プロセッサ Gold6126(2.60GHz コア数 12 ,2 次キャッシュ 19.3MB/CPU) を 2 基以上 ・ メモリ：128GB(16GB 2666 Registered DIMM×8)以上 ・ ネットワークインターフェース：1000BASE-T 対応を 8 つ以上内蔵 ・ USB インターフェース：4 個以上内蔵実装 ・ 外部ストレージ装置用の FC インターフェイスを 2 枚以上内蔵 ・ ストレージコントローラを 2 つ以上内蔵 ・ マネージメント(監視)専用ネットワークインターフェースを実装 ・ DVD-ROM ドライブを内蔵 ・ 冗長電源(80 PLUS Platinum 以上，ホットプラグ対応)ユニットを実装 ・ 冗長ファン（ホットプラグ対応）を実装 ・ ハードウェア監視用ランプを実装 ・ ラック搭載型で本体筐体サイズは、2U ・ ネットワークマネジメントカードを実装した、2U 以内のラックマウント可能な 1.5KVA 以上の UPS にて電源を供給

ソフトウェア仕様 ・ OS を VMware vSphere 6 Standard とし 1 式提供 ・ ハードウェア監視用ソフトウェアを 1 式提供 ・ OS ブート専用モジュールを提供

運用・保守 ・ ハードディスク、電源ユニット及びファンは、ホットプラグ対応 ・ グリーン購入法に対応

・ UPS 装置は、APC 製 Power Chute 及び Power Chute Network Shutdown で設定及びモ ニタリングが可能 ・ ハードウェアの異常監視や予兆を捕らえ保守センターに自動通報を行う機能を有 し、トラブルの早期対処及び未然防止が可能。情報通知においては、LGWAN 回線を 利用した安全な通報が可能 ・ 導入後 5 年間の当日訪問修理を行う。 (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく) （ソフトウェアについては、問い合わせ専用窓口を 5 年間設ける。）

（２） 共有ストレージ装置一式

項目 要件・機能仕様 ハードウェア仕様 ・ RAID 0/1/1＋0/5/5＋0/6 をサポート。 ・ コントローラが冗長化 ・ 記憶容量は、1.2TB(10krpm) 以上の HDD を 24 本以上搭載 ・ 16Gbit/s のファイバチャネルインターフェースを 2 つ以上、備える

10

・ キャッシュ容量が 4GB 以上 ・ 無停電電源装置と電源連動できる

・ ヴイエムウェア社が提供する vStorage APIs for Array Integration(VAAI) を サポートしている ・ システム稼働中に、RAID グループへディスクドライブを追加し、論理ボリューム （LUN）の新規作成が可能である 運用・保守 ・ 日本語による GUI 管理画面を提供 ・ イベントを外部サーバ（syslog サーバ）へ送信することが可能 ・ 不審者からのアクセスを考慮し、管理用 GUI へのアクセスや設定変更情報を監査ロ グとして外部サーバ送信することが可能 ・ 論理ボリュームを仮想化し、それに割り当てる物理ディスクは実際に使用するだけ のストレージ容量とすることで、ストレージ容量の効率的な利用ができる機能を 有する ・ ハードウェアの異常監視や予兆を捕らえ保守センターに自動通報を行う機能を有 し、トラブルの早期対処及び未然防止が可能。情報通知においては、LGWAN 回線を 利用した安全な通報が可能 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（３） バックアップ設備一式

「２．サーバ機器仕様 西那須野庁舎（４）バックアップ設備一式」と同一仕様。

（４） 無停電電源装置一式

「２．サーバ機器仕様 西那須野庁舎（５）無停電電源装置一式」と同一仕様。

３．庁舎内ネットワーク機器仕様

西那須野庁舎

（１） コアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ IPv4 ハードウェアスイッチングに対応可能なシャーシ型 L2/L3/L4 スイッチ製品 ・ マルチギガビットポート 100M/1G/2.5G/5G/10Gbps(RJ-45) のインターフェースを 48 ポート以上、実装 ・ 10/100/1000BASE-T のインターフェースを 144 ポート以上、実装 ・ 10 ギガビットイーサネット SFP+を 2 ポート以上、実装。また、10GBASE-ER×2 本で 接続するために必要なモジュールを実装 ・ 928Gbps 以上のスイッチファブリックを有する ・ IPv4 スループット 250 Mpps 以上/IPv6 スループット 125 Mpps 以上を有する。 ・ メインメモリに 4GB 以上の DRAM を実装 ・ IP ルーティング・プロトコルとして、Static、RIP V1/V2、OSFP、PBR をサポートし ている ・ Static、RIPv1/v2、EIGRP ・ ゲートウェイ冗長化プロトコル機能を有する ・ モジュール、電源、ファンなどのホットスワップが可能である。スイッチエンジン および電源ユニットは冗長構成とする ・ WirelessLAN コントローラー機能を有する ・ 各スイッチング構成（スイッチまたはスタック）で最大 50 のアクセスポイントお よび 2000 のワイヤレスクライアントのサポートが可能な ・ スイッチあたりのワイヤレス帯域幅は、20Gbps 以上のスループットを提供できる ・ Energy wise 機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装 ・ IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)に準拠

・ IEEE 802.1q VLAN トランク機能に準拠 ・ スイッチエンジンおよびラインカード用のスロットが 7 スロット以上ある。 ・ 19 インチラックマウント可能であり、11RU 以下である ・ 公表している MTBF 値が、248,630 時間以上である 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（２） 1F フロアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ Active-Standby による冗長化が可能なスタック構成 ・ 88Gbps 以上のスイッチファブリックを実装するボックス型の L3 スイッチ製品 ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポート以上実 装

12

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する ・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF for Routed Access、EIGRP stub 機能を有する ・ Gigabit Ethernet ポートを束ねて、1 つの高速ポートとして利用する機能を有する ・ ゲートウェイ冗長化プロトコル機能を有する ・ IPv6 ハードウェアルーティング機能を有する ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である ・ ワイヤレスコントローラ機能を有する ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する。 ・ TACACS+によるユーザ認証機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る ・ 19 インチラックマウント可能であり、1RU 以下である ・ 公表している MTBF 値が、661,800 時間以上である 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（３） 2F フロアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ 88Gbps 以上のスイッチファブリックを実装するボックス型の L3 スイッチ製品 ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポート以上実 装

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する ・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF for Routed Access、EIGRP stub 機能を有する ・ Gigabit Ethernet ポートを束ねて、１つの高速ポートとして利用する機能を有する ・ ゲートウェイ冗長化プロトコル機能を有する ・ IPv6 ハードウェアルーティング機能を有する ・ 4000 個以上の VLAN に対応していること。尚、VLAN ID は、4000 以上利用可能 ・ ワイヤレスコントローラ機能を有する ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する

・ TACACS+によるユーザ認証機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る ・ スタック構成時、Active-Standby による冗長化が可能なスタック機能を有する ・ 19 インチラックマウント可能であり、1RU 以下である ・ 公表している MTBF 値が、661,800 時間以上である 運用・保守 ・ 導入後５年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（４） 3F フロアスイッチ一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（３）2F フロアスイッチ一式」と同一仕様。

（５） 集線スイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ Active-Standby による冗長化が可能なスタック構成 ・ 480Gbps 以上のスタックキング帯域幅を実装するボックス型の L3 スイッチ製品 ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポート以上実 装

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する ・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF for Routed Access、EIGRP stub 機能を有する ・ Gigabit Ethernet ポートを束ねて、１つの高速ポートとして利用する機能を有する ・ ゲートウェイ冗長化プロトコル機能を有する ・ IPv6 ハードウェアルーティング機能を有する ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である ・ ワイヤレスコントローラ機能を有する ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する ・ TACACS+によるユーザ認証機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装 ・ スタック内での電源共有が可能 ・ 19 インチラックマウント可能であり、1RU 以下 ・ 公表している MTBF 値が、303,230 時間以上

14

運用・保守 ・ 導入後 5 年間の当日訪問修理を行う

(月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（６） サーバスイッチ一式

項目 要件・機能仕様

ハードウェア仕様 ・ IEEE802.3 準拠の 10/100/1000BASE-T LAN ポートを 24 ポート以上、実装 ・ 48Gbps 以上のスイッチ容量を有する

・ IPv4 および IPv6 インタフェースを 100 個以上設定

・ MAC アドレス学習テーブルに 8,000 以上のアドレスをエントリできる ・ IEEE802.1Q タグ VLAN 機能を有すること。なお、VLAN が 4094 個定義可能

・ プロトコル VLAN 機能を有する。プロトコル VLAN を設定する際、IPv4/IPv6/FNA を キーワードで指定できる ・ 特定の物理ポートがリンクダウンした場合、あらかじめ関連付けした複数の物理ポ ートも自動的にリンクダウンさせる機能を有する ・ 回線障害などでリンクダウンを検知した物理ポートについて、管理者の指示がない 限りはリンクアップさせない機能を有する ・ コンソールポートを有し、IP アドレスを付与しなくても設定可能。 ・ コマンドの説明を CLI 上で日本語表示できる ・ 動的反映せずに CLI 上で設定を作成できる。また、コマンドや再起動により作成し た設定を反映できる ・ 装置内で構成定義情報を世代管理できる ・ 日時を事前に指定することで、構成定義情報の切り替えや再起動を自動的に実施す ることが可能なスケジュール機能を有する ・ 本体から電源ケーブルが簡単に抜けてしまうことがないような仕組み（ケーブルホ ルダーなど）を有する ・ RoHS 指令対応製品である ・ 1U サイズのボックス型スイッチ ・ 19 インチラック搭載時、サーバとの混在設置を考慮し、ラック前面吸気ラック背面 排気 ・ CLI 設定によって、装置のファンを ON/OFF する機能を有する 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（７） メディアコンバータ（塩原向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 10BASE-T/100BASE-TX/1000BASE-T に対応した RJ-45 の UTP ポートを 1 つ、 1000BASE-X に対応した SFP スロットを 1 つ有している ・ RJ ポートはオートネゴシエーション、MDI/MDI-X 自動設定機能を搭載している ・ DIP スイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定

が可能

・ DIP スイッチにより、AutoMDI/MDI-X または ForceMDI/MDI-X を手動設定で選択が可 能

・ DIP スイッチにより、LFP（リンクフォルトパススルー）の OFF/ON の手動設定が可 能

・ 1000BASE-LX 1310nmTx/1550nmRx、コネクタ形状 Single Mode FiberLC、伝送距離 40KM 対応の SFP モジュールを搭載 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（８） メディアコンバータ（ハロープラザ向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 10BASE-T/100BASE-TX/1000BASE-T に対応した RJ-45 の UTP ポートを 1 つ、 1000BASE-X に対応した SFP スロットを 1 つ有している ・ RJ ポートはオートネゴシエーション、MDI/MDI-X 自動設定機能を搭載している ・ DIP スイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定 が可能

・ DIP スイッチにより、AutoMDI/MDI-X または ForceMDI/MDI-X を手動設定で選択が可 能

・ DIP スイッチにより、LFP（リンクフォルトパススルー）の OFF/ON の手動設定が可 能

・ 1000BASE-LX 1310nmTx/1550nmRx、コネクタ形状 Single Mode FiberLC、伝送距離 20KM 対応の SFP モジュールを搭載 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（９） インターネット FireWall 一式

項目 要件・機能仕様 ハードウェア仕様 ・ Fortinet 社製 Fortigate301E 相当 ・ 2 台で冗長構成 運用・保守 ・導入後 5 年間の 24 時間 365 日訪問修理を行う

（１０） セキュリティクラウド向け L2 スイッチ一式

項目 要件・機能仕様

ハードウェア仕様 ・ IEEE802.3 準拠の 10/100/1000BASE-T LAN ポートを 16 ポート以上、実装している ・ 32Gbps 以上のスイッチ容量を有する

・ IPv4 および IPv6 インタフェースを 100 個以上設定できる

・ MAC アドレス学習テーブルに 8,000 以上のアドレスをエントリできる ・ IEEE802.1Q タグ VLAN 機能を有すること。なお、VLAN が 4094 個定義可能

16

キーワードで指定できる ・ 特定の物理ポートがリンクダウンした場合、あらかじめ関連付けした複数の物理ポ ートも自動的にリンクダウンさせる機能を有する ・ 回線障害などでリンクダウンを検知した物理ポートについて、管理者の指示がない 限りはリンクアップさせない機能を有する ・ コンソールポートを有し、IP アドレスを付与しなくても設定可能である ・ コマンドの説明を CLI 上で日本語表示できる ・ 動的反映せずに CLI 上で設定を作成できる。また、コマンドや再起動により作成し た設定を反映できる ・ 装置内で構成定義情報を世代管理できる ・ 日時を事前に指定することで、構成定義情報の切り替えや再起動を自動的に実施す ることが可能なスケジュール機能を有する ・ 本体から電源ケーブルが簡単に抜けてしまうことがないような仕組み（ケーブルホ ルダーなど）を有する ・ RoHS 指令対応製品 ・ 1U サイズのボックス型スイッチ ・ 19 インチラック搭載時、サーバとの混在設置を考慮し、ラック前面吸気ラック背面 排気 ・ CLI 設定によって、装置のファンを ON/OFF する機能を有する 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（１１） LGWAN FireWall 一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（９）インターネット FireWall 一式」と同一

仕様。

（１２） LGWAN 向け L2 スイッチ一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（１０）セキュリティクラウド向け L2 スイッ

チ一式」と同一仕様。

（１３） 議会中継用 FireWall 一式

項目 要件・機能仕様 ハードウェア仕様 ・ Fortinet 社製 Fortigate101E 相当 運用・保守 ・導入後 5 年間の 24 時間 365 日訪問修理を行う

（１４） 無停電電源装置一式

「２．サーバ機器仕様 西那須野庁舎（５）無停電電源装置一式」と同一仕様。

（１５） 無停電電源装置一式

18

本庁舎

（１） コアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ Active-Standby による冗長化が可能なスタック構成。 ・ 480Gbps 以上のスタックキング帯域幅を実装するボックス型の L3 スイッチ製品。 ・ PoE+対応 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポ ート以上実装している。 ・ 10 ギガビットイーサネット SFP+を 2 ポート以上、実装している。また、10GBASE-ER ×2 本で接続するために必要なモジュールを実装している。

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する。 ・ IEEE802.1D に準拠してスパニングツリー機能を有する。 ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する。

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF、EIGRP 機能を有する。 ・ Gigabit Ethernet ポートを束ねて、１つの高速ポートとして利用する機能を有す る。 ・ ゲートウェイ冗長化プロトコル機能を有する。 ・ IPv6 ハードウェアルーティング機能を有する。 ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である。 ・ ワイヤレスコントローラ機能を有する。 ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する。 ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する。 ・ TACACS+によるユーザ認証機能を有する。 ・ Syslog サーバにメッセージを送信する機能を有する。 ・ SNMPv1/v2c/v3 による管理機能を有する。 ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る。 ・ スタック内での電源共有が可能。 ・ 19 インチラックマウント可能であり、1RU 以下である。 ・ 公表している MTBF 値が、269,450 時間以上である。 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（２） 1F フロアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ Active-Standby による冗長化が可能なスタック構成とする ・ 88Gbps 以上のスイッチファブリックを実装するボックス型の L3 スイッチ製品であ る ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポート以上実

装している

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する ・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF for Routed Access、EIGRP stub 機能を有する ・ Gigabit Ethernet ポートを束ねて、1 つの高速ポートとして利用する機能を有する ・ ゲートウェイ冗長化プロトコル機能を有する ・ IPv6 ハードウェアルーティング機能を有する ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である ・ ワイヤレスコントローラ機能を有する ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する。 ・ TACACS+によるユーザ認証機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る ・ 19 インチラックマウント可能であり、1RU 以下である ・ 公表している MTBF 値が、661,800 時間以上である ・ 1000Base-SX(Dual LC)の SFP モジュールを搭載する 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（３） 2F フロアスイッチ一式

「３．庁舎内ネットワーク機器仕様 本庁舎（２）1F フロアスイッチ一式」と同一仕様。

（４） 3F フロアスイッチ一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（３）2F フロアスイッチ一式」と同一仕様。

（５） 4F フロアスイッチ一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（３）2F フロアスイッチ一式」と同一仕様。

（６） 現業棟フロアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ 88Gbps 以上のスイッチファブリックを実装するボックス型の L3 スイッチ製品 ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポート以上実 装している

20

・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF for Routed Access、EIGRP stub 機能を有する ・ Gigabit Ethernet ポートを束ねて、1 つの高速ポートとして利用する機能を有する ・ ゲートウェイ冗長化プロトコル機能を有する ・ IPv6 ハードウェアルーティング機能を有する ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である ・ ワイヤレスコントローラ機能を有する ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する ・ TACACS+によるユーザ認証機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る ・ スタック構成時、Active-Standby による冗長化が可能なスタック機能を有する ・ 19 インチラックマウント可能であり、1RU 以下である ・ 公表している MTBF 値が、661,800 時間以上である ・ 1000Base-SX(Dual LC)の SFP モジュールを 2 つ搭載する 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（７） メディアコンバータ（1F、2F、現業棟向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 1000Base-T (RJ-45) のインターフェースを 1 ポート以上実装している ・ 1000Base-T (RJ-45)はオートネゴシエーション、Auto MDI/MDI-X を有する ・ 1000BASE-SX(SC コネクター, マルチモードファイバー) のインターフェースを 1 ポート以上実装している ・ ファンレスである ・ RoHS 規格に適合している ・ 最大消費電力 は 3.3W 以下である ・ 最大発熱量 は 11.9KJ / h 以下である 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（８） メディアコンバータ（ハロープラザ向け）一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（７）メディアコンバータ（塩原向け）一式」

と同一仕様。

（９） サーバスイッチ一式

「３．庁舎内ネットワーク機器仕様 西那須野庁舎（６）サーバスイッチ一式」と同一仕様。

（１０） 無停電電源装置一式

22

塩原庁舎

（１） コアスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ Active-Standby による冗長化が可能なスタック構成。 ・ 480Gbps 以上のスタックキング帯域幅を実装するボックス型の L3 スイッチ製品。 ・ PoE+対応 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 24 ポ ート以上実装している。

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する。 ・ IEEE802.1D に準拠してスパニングツリー機能を有する。 ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する。

・ ルーティングプロトコルとして、Static、RIPv1/v2、OSPF、EIGRP 機能を有する。 ・ Gigabit Ethernet ポートを束ねて、1 つの高速ポートとして利用する機能を有する。 ・ ゲートウェイ冗長化プロトコル機能を有する。 ・ IPv6 ハードウェアルーティング機能を有する。 ・ 4000 個以上の VLAN に対応している。尚、VLAN ID は、4000 以上利用可能である。 ・ ワイヤレスコントローラ機能を有する。 ・ アクセスポイントとコントローラ間で DTLS 暗号化機能を有する。 ・ スイッチはアクセスポイントからの CAPWAP トンネルを終端する機能を有する。 ・ TACACS+によるユーザ認証機能を有する。 ・ Syslog サーバにメッセージを送信する機能を有する。 ・ SNMPv1/v2c/v3 による管理機能を有する。 ・ 複数の LAN スイッチ間で、VLAN 情報を一元管理するためのプロトコルを実装してい る。 ・ スタック内での電源共有が可能。 ・ 19 インチラックマウント可能であり、1U 以下である。 ・ 公表している MTBF 値が、269,450 時間以上である。 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う (月曜日～金曜日 8 時 30 分～19 時 ※祝日および 12 月 30 日～1 月 3 日をのぞく)

（２） フロアスイッチ一式

「２．サーバ機器仕様 西那須野庁舎（３）2F フロアスイッチ一式」と同一仕様。

（３） メディアコンバータ（西那須野向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 10BASE-T/100BASE-TX/1000BASE-T に対応した RJ-45 の UTP ポートを 1 つ、 1000BASE-X に対応した SFP スロットを 1 つ有している ・ RJ ポートはオートネゴシエーション、MDI/MDI-X 自動設定機能を搭載している ・ DIP スイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定

が可能

・ DIP スイッチにより、AutoMDI/MDI-X または ForceMDI/MDI-X を手動設定で選択が可 能

・ DIP スイッチにより、LFP（リンクフォルトパススルー）の OFF/ON の手動設定が可 能

・ 1000BASE-LX 1550nmTx/1310nmRx、光ファイバコネクタ形状 Single Mode FiberLC、 伝送距離 40KM 対応の SFP モジュールを搭載

運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（４） 無停電電源装置一式

24

ハロープラザ

（１） コアスイッチ一式

「３．庁舎内ネットワーク機器仕様 塩原庁舎（１）コアスイッチ一式」と同一仕様。

（２） メディアコンバータ（西那須野向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 10BASE-T/100BASE-TX/1000BASE-T に対応した RJ-45 の UTP ポートを 1 つ、 1000BASE-X に対応した SFP スロットを 1 つ有している ・ RJ ポートはオートネゴシエーション、MDI/MDI-X 自動設定機能を搭載している ・ DIP スイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定 が可能

・ DIP スイッチにより、AutoMDI/MDI-X または ForceMDI/MDI-X を手動設定で選択が可 能

・ DIP スイッチにより、LFP（リンクフォルトパススルー）の OFF/ON の手動設定が可 能

・ 1000BASE-LX 1550nmTx/1310nmRx、光ファイバコネクタ形状 Single Mode FiberLC、 伝送距離 20KM 対応の SFP モジュールを搭載 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（３） メディアコンバータ（本庁舎向け）一式

項目 要件・機能仕様 ハードウェア仕様 ・ 10BASE-T/100BASE-TX/1000BASE-T に対応した RJ-45 の UTP ポートを 1 つ、 1000BASE-X に対応した SFP スロットを 1 つ有している ・ RJ ポートはオートネゴシエーション、MDI/MDI-X 自動設定機能を搭載 ・ DIP スイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定 が可能

・ DIP スイッチにより、AutoMDI/MDI-X または ForceMDI/MDI-X を手動設定で選択が可 能

・ DIP スイッチにより、LFP（リンクフォルトパススルー）の OFF/ON の手動設定が可 能

・ 1000BASE-LX 1550nmRx/1310nmTx、コネクタ形状 Single Mode FiberLC、伝送距離 40KM 対応の SFP モジュールを搭載

運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（４） 無停電電源装置

項目 要件・機能仕様 ハードウェア仕様 ・ 定格電圧：100V

・ 定格容量：400VA / 240W ・ コンセント：6 個以上有している

26

共用機器

（１） デスクトップスイッチ一式

項目 要件・機能仕様 ハードウェア仕様 ・ 36Gbps 以上のスイッチファブリックを実装するボックス型の L2 スイッチ製品 ・ 10Base-T/100Base-TX/1000Base-T (RJ-45) のインターフェースを 16 ポート以上実 装している

・ IEEE802.1Q に準拠して VLAN Tagging 機能を有する ・ IEEE802.1D に準拠してスパニングツリー機能を有する ・ IEEE 802.3ad に準拠して Link Aggregation 機能を有する ・ 8,000 以上の MAC アドレスに対応 ・ ポートにてリンクフラップ等の障害を検知した際、ポートを一時的に使用不可能な 状態にし、さらに一定時間経過後、自動的に再度利用可能にする機能を有する。 ・ 64 個以上の VLAN に対応していること。尚、VLAN ID は 4000 以上を利用可能である ・ すべてのスイッチ･ポートでダイナミック･トランク機能を有する ・ VLAN トランキング･プロトコル機能を有する ・ VLAN 単位のスパニングツリー･ベースでスパニングツリーを高速に再コンバージェ ンスする機能を有する ・ Syslog サーバにメッセージを送信する機能を有する ・ SNMPv1/v2c/v3 による管理機能を有する ・ ファンレスである ・ 取り付け用マグネットを実装している ・ 公表している MTBF 値が、2,416,689 時間以上である 運用・保守 ・ 導入後 1 年間の保証書対応

監視カメラ・レコーダ

（１） ネットワークカメラ一式

項目 要件・機能仕様 ハードウェア仕様 ・ 有効画素数が 210 万画素以上 ・ オートフォーカス機能付光学 20 倍ズームレンズ（デジタルズーム 20 倍）。 ・ ネットワークインターフェースを搭載している ・ LAN コネクタによる PoE 給電に対応している ・ 映像圧縮方式は JPEG、H.264 に対応している ・ 動体検知が可能 ・ 可視範囲制限を有する ・ 天井設置に対応している 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う （月曜日から金曜日 9 時～17 時※祝日および 12 月 29 日～1 月 3 日を除く）

（２） レコーダ一式（1 台）

項目 要件・機能仕様 ハードウェア仕様 ・ 専用機 ・ ネットワーク対応 ・ LAN のインターフェースは 1000BASE-T 対応可能なものを 2 つ以上有する ・ 同時録画カメラ数 12 台以上である ・ AVI 方式で録画ファイルを作成可能 ・ 記憶媒体容量 12TB 以上である

・ RAID 対応可能なものとし、対応可能 RAID 種別は、シングル、リニア、RAID0、 RAID1、RAID5、RAID5+ホットスペア、RAID6 である ・ HDMI 端子を有する ・ ネットワークスループット 250Mbps 以上である ・ PC での閲覧時、すべてのカメラを 1 画面で同時に閲覧可能 運用・保守 ・ 導入後 5 年間の当日訪問修理を行う （月曜日から金曜日 9 時～17 時※祝日および 12 月 29 日～1 月 3 日を除く）

28

４．出先ネットワーク機器仕様

黒磯地区

（１） 集合メディアコンバータ（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ 装置単体で SFP スロットを 28 つ以上有する

・ IEEE 802.3z LX/SX、IEEE 802.3ab T、IEEE 802.3ah 1000BASE-BX10 に準拠した SFP を搭載可能 ・ 外形寸法は 441（W）×323（D）×44（H）mm（突起部含まず）以下であり、19 イン チラックに収容可能である ・ 装置単体でスイッチングファブリックは 56Gbps 以上である ・ 装置単体で MAC アドレス登録数は 16384 以上である ・ 装置単体で IEEE 802.1Q に準拠した 4094 以上の VLAN を設定可能

・ VLAN の種類として、ポートベース VLAN、IEEE 802.1Q タグベース VLAN、IP サブネ ットベース VLAN、プロトコルベース VLAN、マルチプル VLAN、Voice VLAN の各 VLAN に対応可能

・ IEEE 802.1AX-2008 に準拠した Link Aggregation (static and dynamic) 機能を 有する ・ ソフトウェアを変更することなく、スタティックルーティング機能を有する。 ・ RFC3619 に準拠したレイヤー2 のリング型冗長化機能を有する ・ 特殊フレームの送受信によりループを検出する機能に対応し、ループを検出した場 合には、ポートをリンクダウンさせるなど設定した動作を自動実行可能 ・ ループを検知したポート LED の点滅と全てのポート LED の点滅を繰り返すことで、 ループ検知を視覚的に知らせる機能を有する ・ 決められた時刻や特定のイベントが発生したときに、任意のスクリプトを自動実行 するトリガー機能を有する ・ USB メモリにファームウェアやコンフィグファイルを直接アップロード/ダウンロ ード可能 ・ 日本語取扱説明書および日本語コマンドリファレンスをインターネット上に公開 している 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（２） SFP モジュール 1000T（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ IEEE 802.3ab 1000BASE-T に対応

・ 使用ケーブルは UTP エンハンスド・カテゴリー5 以上に対応 ・ 最大伝送距離が 100m である

・ INF-8074i SFP Specifications, SFF-8432 SFP/SFP+ Form Factor に準拠している ・ 最大消費電力が 1.4W 以下

・ 外形寸法が According to SFF-8432 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（３） SFP モジュール 10km（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ IEEE 802.3z 1000BASE-LX に対応 ・ 使用ケーブルは GI50/125 マルチモードファイバー、GI62.5/125 マルチモードファ イバー、シングルモードファイバーに対応 ・ 最大伝送距離が 10km

・ INF-8074i SFP Specifications,SFF-8432 SFP/SFP+ Form Factor に準拠 ・ 1000BASE-LX（2 連 LC） ・ 最大消費電力 1.1W 以下 ・ 動作時温度 0～70℃に対応 ・ 外形寸法が According to SFF-8432 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（４） SFP モジュール 40km（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ IEEE 802.3z 1000BASE-X に対応 ・ 使用ケーブルはシングルモードファイバーに対応 ・ 最大伝送距離が 40km

・ NF-8074i SFP Specifications,SFF-8432 SFP/SFP+ Form Factor に準拠 ・ 1000Mbps 光（2 連 LC） ・ 最大消費電力 1.1W 以下 ・ 動作時温度 0～70℃に対応 ・ 外形寸法が According to SFF-8432 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（５） L3 スイッチ（出先機関）

項目 要件・機能仕様 ハードウェア仕様 ・ 装置単体で 10/100/1000BASE-T のインターフェースを 24 ポート以上有する ・ 装置単体で SFP/SFP+スロットを 4 つ以上有する

・ IEEE 802.3z LX/SX、IEEE 802.3ab T、IEEE 802.3ah 1000BASE-BX10 に準拠した SFP を搭載可能

・ 装置単体でスイッチングファブリックは 128Gbps 以上である ・ 装置単体で MAC アドレス登録数は 16,384 以上である

・ 装置単体で IEEE 802.1Q に準拠した 4,094 以上の VLAN を設定可能 ・ ポートベース VLAN、IEEE 802.1Q タグベース VLAN に対応可能

30

・ IEEE 802.1AX-2008 に準拠した Link Aggregation (static and dynamic) 機能を 有する ・ RFC3619 に準拠したレイヤー2 のリング型冗長化機能を有する。 ・ 特殊フレームの送受信によりループを検出する機能に対応し、ループを検出した 場合には、ポートをリンクダウンさせるなど設定した動作を自動実行可能 ・ ループを検知したポート LED の点滅と全てのポート LED の点滅を繰り返すことで、 ループ検知を視覚的に知らせる機能を有する ・ SNMP エージェント機能を有し、SNMPv1/v2c/v3 による管理が可能 ・ 外部メディア（USB メモリ）へログを転送できる ・ USB メモリにファームウェアやコンフィグファイルを直接アップロード/ダウンロ ード可能。 ・ 複数の設定ファイルを異なる名前で保存可能。また、それらを必要に応じて切り替 えて使用することが可能 ・ 外形寸法は 441（W）× 323（D）× 44（H）mm（突起部含まず）以下であり、19 イ ンチラックに収容可能 ・ 日本語取扱説明書および日本語コマンドリファレンスをインターネット上に公開 している 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（６） SFP モジュール 10km（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）

」と同一仕様。

（７） SFP モジュール ４０ｋｍ（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（４）SFP モジュール 40km（庁舎）

」と同一仕様。

（８） 無停電電源装置（出先機関）

項目 要件・機能仕様 ハードウェア仕様 ・ 定格電圧：100V ・ 定格容量：400VA / 240W ・ コンセント：6 個以上有している 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

塩原地区

（１） メディアコンバータ（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ ローカル側として 10/100/1000BASE-T のポートを 1 ポート以上、リモート側として

SFP スロットを 1 スロット以上有する ・ IEEE802.3az、IEEE802.3u、IEEE802.3aｈ、IEEE802.3z、IEEE802.3ab に準拠 ・ 切替スイッチでポートの速度及び Duplex の固定が可能 ・ 2 心マルチモード光ファイバーケーブルに対応 ・ 最大消費電力が 2.5W 以下 ・ 10/100/1000BASE-T のポートは MDI/MDI-X 自動切換え機能に対応 ・ 接続状態を LED 表示で確認できる 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（２） SFP モジュール 10km（庁舎）

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）」と同一仕様。

（３） L3 スイッチ（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（５）L3 スイッチ（出先機関）」と同一仕様。

（４） SFP モジュール 10km（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）

」と同一仕様。

（５） 無停電電源装置（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（８）無停電電源装置（出先機関）

」と同一仕様。

32

関谷（ハロープラザ）地区

（１） 集合メディアコンバータ（ハロープラザ）

「４．出先ネットワーク機器仕様 黒磯地区（１）集合メディアコンバータ（庁舎）

」と同一仕様。

（２） SFP モジュール 1000T（ハロープラザ）

「４．出先ネットワーク機器仕様 黒磯地区（２）SFP モジュール 1000T（庁舎）

」と同一仕様。

（３） SFP モジュール 10km（ハロープラザ）

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）」と同一仕様。

（４） SFP モジュール 40km（ハロープラザ）

「４．出先ネットワーク機器仕様 黒磯地区（４）SFP モジュール 40ｋｍ（庁舎）」と同一仕様。

（５） L3 スイッチ（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（５）L3 スイッチ（出先機関）

」と同一仕様。

（６） SFP モジュール 10km（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）

」と同一仕様。

（７） SFP モジュール 40km（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（４）SFP モジュール 40km（庁舎）

」と同一仕様。

（８） 無停電電源装置（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（８）無停電電源装置（出先機関）

」と同一仕様。

西那須野地区

（１） 集合メディアコンバータ（庁舎）

「４．出先ネットワーク機器仕様 黒磯地区（１）集合メディアコンバータ（庁舎）

」と同一仕様。

（２） SFP モジュール 1000T（庁舎）

「４．出先ネットワーク機器仕様 黒磯地区（２）SFP モジュール 1000T（庁舎）

」と同一仕様。

（３） SFP モジュール 10km（庁舎）

項目 要件・機能仕様 ハードウェア仕様 ・ IEEE 802.3ah 1000BASE-BX10 に対応

・ 使用ケーブルはシングルモードファイバーに対応 ・ 最大伝送距離が 10km

・ INF-8074i SFP Specifications, SFF-8432 SFP/SFP+ Form Factor に準拠 ・ 1000BASE-BX10（LC） ・ 最大消費電力 1.1W 以下 ・ 動作時温度 0～70℃に対応 ・ 外形寸法が According to SFF-8432 運用・保守 ・ 導入後 5 年間の平日センドバック保守を行う

（４） L3 スイッチ（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（５）L3 スイッチ（出先機関）

」と同一仕様。

（５） SFP モジュール 10km（出先機関）

「４．出先ネットワーク機器仕様 西那須野地区（３）SFP モジュール 10km（庁舎）

」と対向で使

用できる機器を選定する。

（６） 無停電電源装置（出先機関）

「４．出先ネットワーク機器仕様 黒磯地区（８）無停電電源装置（出先機関）

」と同一仕様。

34

予備機

（１） 集合メディアコンバータ（庁舎）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（１）集合メディアコンバータ（庁舎）

」

（２） SFP モジュール 1000T（庁舎）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（２）SFP モジュール 1000T（庁舎）

」

（３） SFP モジュール 10km（庁舎）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10km（庁舎）」

（４） L3 スイッチ（出先機関）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（５）L3 スイッチ（出先機関）

」

（５） SFP モジュール 10km（出先機関）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（３）SFP モジュール 10ｋｍ（庁舎）

」

（６） SFP モジュール 40km（出先機関）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 黒磯地区（４）SFP モジュール 40km（庁舎）

」

（７） SFP モジュール 10km（出先機関）

以下の機器の予備機を準備する。

「４．出先ネットワーク機器仕様 西那須野地区（３）SFP モジュール 10km（庁舎）

」

、

「４．出先ネットワーク機器仕様 西那須野地区（３）SFP モジュール 10km（出先機関）

」

以上
