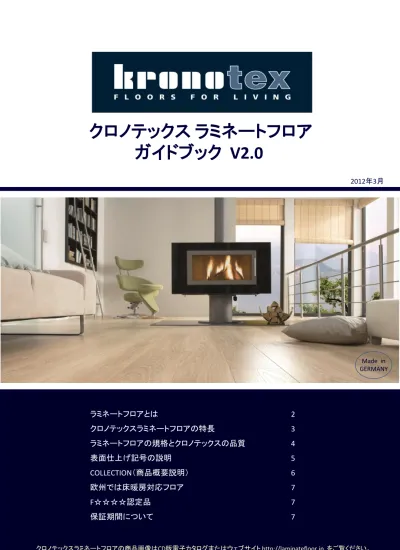

クロノテックス ラミネートフロア
ガイドブック V2.0
ラミネートフロアとは
クロノテックスラミネートフロアの特長
ラミネートフロアの規格とクロノテックスの品質
表面仕上げ記号の説明
COLLECTION（商品概要説明）
欧州では床暖房対応フロア
F☆☆☆☆認定品
保証期間について
2
3
4
5
6
7
7
7
Made in GERMANY 2012年3月0 1 2 3 4 5 6 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 単位：億平方メートル 表面層の保護シートは メラミン樹脂 完全防水素材 欧州ラミネートフロア生産者協会の年間生産数 欧州では既存建築物の約30%にラミネートフロアが使用されています。米国は無垢フローリング志向の強い国 ですが、安っぽくないラミネートフロアの登場により急激に普及しています。 アジア、アフリカでは、安価なフロア材としてラミネートフロアは普及しています。 日本のラミネートフロア普及率は年間流通量の0.1％未満です。普及しそうで普及していないのが日本の現状 です。その主因はラミネートフロアの施工ルールが日本ではそのままでは採用困難なためとなります。そして、 黎明期にありがちな「ラミネートフロアは施工が簡単」や「接着剤も釘も不要」などの無責任な宣伝が施工ミス を招きラミネートフロア普及の障害となってるようです。日本では日本の間取りや床まわりの造作材に適したラ ミネートフロアの施工方法が必要です。 ラミネートフロアにはフロア材に必要な多くの機能がありしかも高規格高品質です。傷の付きにくさやモノを落 としたときの凹みにくさは特筆すべき性能です。施工性の良さもラミネートフロアの特長で、施工時間は旧式施 工のラミネートフロアでも従来のフローリング施工時間の半分以下で施工できます。
■
ラミネートフロアはフローリング先進国欧米では一般的なフロア材です
■
ラミネートフロアの年間生産数は10億平方メートル
右のグラフは、クロノテックスが加盟する「欧州ラミ ネートフロア生産者協会」の年間生産数です。同 団体のラミネートフロア生産数は世界の約50％と 言われていますので、正確な統計ではありません がミネートフロアは世界で年間10億平方メートル生 産されていることになります。 クロノテックスの年間生産数は6000万平方メートル、 85カ国に輸出しているラミネートフロアの最大手企 業です。因みに日本の複合フローリングの年間生 産数は約4700万平方メートルで日本国内向けに生 産されています。■
ラミネートフロアの規格と定義
ラミネートフロアは、欧州規格EN13329で生産される 木質系フローリングです。 定義上のラミネートフロアは表面層、基材層、バッ カー層で構成される3層構造以上の商品ですが、表面 層が保護シートと装飾シートで構成される4層構造が 主流です。 一般的に基材層はMDF（中密度繊維板）より固くて丈 夫なHDF（高密度繊維板）が使用されているためフロ アの長辺と短辺に特殊形状のサネ加工ができます。 このサネをクリック（CLIC）と呼び早くて正確な施工を 可能にしています。 基材層は 凹みに強い HDF バッカー層は メラミン樹脂含浸紙、 完全防水 ラミネートフロアは表面層とバッカー層が完全防水層のため 湿度変化に対して捻じれ反りが発生しない構造となってい ます。このためバッカー層をバランスシートと記載するメー カーもあります。ラミネートフロアとは
クロノテックスは他社に先駆けて最新式クリックを採用していま す。フロア施工では専用工具やハンマーも使用しないため早く て静かなフロア施工ができます。 フロア材長辺のクリックはClic2Clic（クリック・ツー・クリック）、フ ロア材短辺のクリックはExpressClic（エクスプレスクリック）、長 辺と短辺は同時にジョイントされます。フロア1枚のジョイント作 業時間は約10秒、慣れますと5秒程度です。 旧式クリック施工では専用工具を使用しハンマーで叩き入れる ためジョイントのため騒音が気になる施工方法でした。騒音だ けではなく、フロア材へのダメージ、フロア長辺の隙間発生、工 期短縮の限界もハンマーを使用する施工の問題点でした。 ExpressClicを含めラミネートフロア施工方法はハンマー不使用 の最新式施工に移行しています。 ラミネートフロアのクリック施工は床下地材とフロア材を固定し ないフローティングフロア施工（置敷き施工）が可能です。また、 床下地材とフロア材を接着剤で固定する直貼り施工にも対応し ています。置敷き施工が困難な物件では直貼り施工を採用し てください。
F
☆☆☆☆ ドイツ製品は安心 PEFC/ 04-35-0010 F☆☆☆☆：MFN-2301 紫外線による退色に強い EN20105-A02, ISO105-A02 油性、薬品などの 汚染物質に強い EN438 日常のお手入れが簡単 フロア材の保護目的の ワックス掛けは不要 キャスター傷に強い 家具脚傷に強い EN425 EN424 耐衝撃性が抜群 耐摩耗性が抜群 EN13329 タバコの火で焦げない、 フロア表面のゆがみも稀有 EN438 温水式床暖房対応 電気式床暖房対応 フロア表面温度は27℃以下 クロノテックスのクリック施工は最新式、 ハンマー不要施工は、早い・静か・正確 フロア長辺のジョイントは工具不要の Clic2Clic（クリック・ツー・クリック） フロア短辺のジョイントも工具不要の Express Clic（エクスプレス クリック）クロノテックスラミネートフロアの特長
■
クロノテックスのクリックは最新式、専用工具もハンマーも不要
■
クロノテックスは高品質、特に耐摩耗性・耐衝撃性にすぐれた商品です
下記にクロノテックスラミネートフロアの一特長をアイコンで表示いたします。各アイコンには欧州規格番号 （ENの番号）、ISO規格番号またはて認定番号などを記載いたします。 ラミネートフロアの性能はメーカーや商品により大きく異なります。クロノテックスの具体的な品質は次ページ 『ラミネートフロアの規格とクロノテックスの品質』をご覧ください。ﾗﾐﾈｰﾄﾌﾛｱ規格(EN13329)とｸﾛﾉﾃｯｸｽの品質
用 途
住宅用・事務所用・店舗用（COMMERCIAL）
クラス番号 COMMERCIAL 31 COMMERCIAL 32 COMMERCIAL 33 耐摩耗性 AC 初期摩耗試験 IP 2000≦IP AC3 AC4 4000≦IP AC5 6000≦IP
耐衝撃性 IC IC1 IC2 IC3
耐汚染性 Grade 4(Groups 3)： Grade 5(Groups 1 and 2)： 塩酸洗浄剤、酢酸、漂白剤、白髪染め液、接着剤など 尿、アルコール飲料、アンモニア、脂肪油など 耐シガレット性 Grade 4 （煙草の火によりフロア材表面にゆがみ障害が無い） 耐家具脚跡 可視変化無し 耐キャスター性 可視変化無し クロノテックス 該当商品名 SMART GLAMOUR *1 BlissArtの一部 *1
AMAZONE, Bliss Art OCEAN, EXQUISIT MEGA, DYNAMIC*2 MAMMUT ROBUSTO *1 鏡面仕上げGLAMOURとBlissArtの一部は耐シガレット性がＧrade3（よく見るとフロア材表面にゆがみがある）のため 正式には住宅専用クラスのDOMESTIC21です。耐シガレット性以外の試験結果はCOMMERCIAL31となります。 *2 DYNAMICはクロノテックスの普及品で他社商品の競合品です。DYNAMICの初期摩耗試験結果はIP=5400ですので 耐摩耗性クラスはAC4、一般的なラミネートフロアの耐摩耗性より（IP=2500他、AC3）約2倍傷に強い商品です。 初期摩耗 IP値 900 1500 2000 4000 6000 8000
不合格
AC1
AC2
AC3
AC4
AC5
SMART GLAMOUR BlissArtの一部
AMAZONE, Bliss Art OCEAN, EXQUISIT MEGA, DYNAMIC MAMMUT(IP=7900) ROBOUSTO(IP=7900) ラミネートフロア規格EN13329では、商品の箱または箱内の説明書に耐摩耗性クラス（AC1～AC5）とラミネートフロアの総合評価であ る用途クラス（Domestic21,22,23 Commercial31,32,33）の表示を義務づけています。 日本市場では耐摩耗性や用途クラスの表示がないラミネートフロアまたはラミネートフローリングが流通していますので、表示がな い商品は販売店様にお問合せ上、施工場所にあった用途クラス以上のラミネートフロアからお好みの商品をお選びください。
■
一般的なフローリングではEN13329に合格することはできません
（住宅専用クラスDOMESTIC 21, 22, 23の説明は該当商品がないため割愛いたします）
■
耐摩耗性クラスは初期摩耗試験結果でクラス分けされます
耐摩耗試験はISO規格のやすりの付いた回転式摩耗試験機を使用しラミネートフロア表面を傷つけます。EN13329の初期摩耗試験 は、フロア試験体の表面にすり傷が付く（初期摩耗）までの試験機の回転数（IP値）で評価します。 日本のフローリングJAS規格の耐摩耗試験（JIS）は同様のISO規格の試験機を500回転した時の重量減少率で耐摩耗性を評価します。 この耐摩耗性ではラミネートフロアの最下位耐摩耗性クラスAC1に合格することができません。 下記のグラフはラミネートフロア規格の初期摩耗試験結果（IP値）と耐摩耗性クラス（AC）の相関関係図です。■
『耐摩耗性クラス』と『用途クラス』はEN13329規格では表示必須項目
フローリングJAS規格は 500回転の重量減少率表面仕上げ記号の説明
1-Strip
フロア材１枚を１種類の装飾柄で構成2-Strip
フロア材１枚の幅を２枚の装飾柄で構成3-Strip
フロア１枚の幅を３枚の装飾柄で構成Multi-Strip
フロア材１枚の幅を複数の装飾柄で構成BS soft structure
DYNAMIC D3009に採用CP chrome pore
エンボス加工に金属粉の輝きをプ ラスした新技術 MAMMUT, EXQUISITに採用ER registered emboss
木目に沿ったエンボス（凹凸）加 工 MAMMUT, AMAZONE, EXQUIISTに採用 高級感有りHG high gloss
ワックスで艶出ししたような鏡面 仕上げ（新技術） BlissArt, GLAMOURに採用MO matt oiled
しっとりとしたマット調 AMAZONE, BlissArt, OCEAN, EXQUISIT,DYANAMIC, SMARTに採用MX matrix
複数の表面仕上げが混在 AMAZONE, EXQUISIT, DYNAMICな どの一部に採用
PR wood pore
極めて軽微なエンボス加工、 普及品であるDYNAMIC, SMART の多くに採用ST stone
石目調のMEGA,GLAMOURに採用WG wood grain
軽微なエンボス加工、普及品で あるDYNAMIC, SMARTに多くに 採用V0
－面取り加工無し。 該当商品：DYNAMIC, SMART, ROBUSTOV2
－フロア材の長辺を面取り加工。 該当商品：ROBUSTO, EXQUISIT(ENDLESS ELEGANCE)V4
－フロア材の長辺と短辺を面取り加工。該当商品：MAMMUT, ROBUSTO, AMAZONE, GLAMOUR, MEGA, SMART
Ｌ
－Ｌ型の面取り加工。該当所y品：石目調のGLAMOUR■
Surfaces
（フロア材１枚の装飾柄構成数）
■
Structures
（フロア材の表面仕上げ）
■
V-groove
（フロア材の面取り加工）
MAMMUT,ROBOUTO, AMAZONE, BlissArt, OCEAN, EXQUISIT, GLAMOUR, MEGAの全種類とDYNAMIC, SMARTの一部に採用
DYNAMIC, SMARTに採用
COLLECTION
（商品概要説明）
クロノテックスは約140種類のラミネートフロアを生産しています。廃番となった商品も1000m2以上であれば生産可能です。 クロノテックス商品は10種類のシリーズに分類されます。各シリーズの概要説明は下表となります。 シリーズ名 サイズ（厚X幅X長） 1箱入数（1箱m2） 用途クラスと番号 耐摩耗性 厚み 特 長 コメントMAMMUT
12x188x1845mm
1箱4枚(1.387m2)
COMMERCIAL 33
AC5
12mm
ExpressClic V4 静電気防止 無垢同等の歩行感 1-Strip ①ラミネートフロアの最高級品。 ②厚み12mmは図面変更なしで新築住宅 に使用できます。 ③無垢フローリングご検討の方にお勧め の逸品。ROBUSTO
12x188x1375mm 1箱5枚(1.293m2)COMMERCIAL 33
AC5
12mm
ExpressClic V2 V4 静電気防止 無垢同等の歩行感 1-Strip ①ラミネートフロアの最高級品。 ②MAMMUTの類似商品です。 ③高級感はMAMMUTの方が勝ります。価 格差は殆どありません。AMAZONE
10x113x1380mm 1箱8枚(1.248m2)COMMERCIAL 32
AC4
10mm
ExpressClic V4 静電気防止 1-Strip ①ラミネートフロアの高級品。 ②幅113mmシリーズの元祖。 ③初期摩耗IP値5800、傷に強い商品。 ④マンション、注文住宅に最適。BlissArt
10x113x1376mm 1箱8枚(1.244m2)COMMERCIAL 32
AC3 AC4
10mm
フロア長辺の重なりを金属 で覆った商品 静電気防止 1-Strip ①幅113mmシリーズ。 ②バスルームで使用可能な商品ですが、 施工実績はありません。 ③一部の商品は鏡面仕上げ。OCEAN
10x113x1376mm 1箱8入(1.244m2)COMMERCIAL 32
AC4
10mm
フロア長辺の重なりを樹脂 で覆った商品 静電気防止 1-Strip ①幅113mmシリーズ。 ②バスルームで使用可能な商品ですが、 施工実績はありません。EXQUISIT
8x193x1380mm 1箱8枚(2.131m2) 8x244x1380mm 1箱8入(2.694m2)COMMERCIAL 32
AC4
8mm
9mm（減音シート付き） ExpressClic V2 V4 静電気防止（一部） Endless Elegance 1-Strip ①ラミネートフロアの高級品。 ②新商品Endless Eleganceは施工後のフロ ア材長手方向が1枚板の柄になります。幅 244mm、V2、静電気防止など超お勧めの 新商品。 ③オプションで減音シート付き有り。GLAMOUR
8x310x644mm 石目 1箱10枚(1.996m2) 8x193x1380mm 木目 1箱8入(2.131m2)AC3
8mm
ExpressClic L（石目） V4（木目） 鏡面仕上げ 1-Strip ①鏡面仕上げラミネートフロア。 ②耐シガレット性がGrade3（焦げ跡は付か ない）のため、COMMERCIAL31ではありま せんが耐シガレット性以外は COMMERCIAL31の商品。 ③高級品そして高額商品です。MEGA
8x326x1302mm 1箱5枚(2.122m2)COMMERCIAL 32
AC4
8mm
ExpressClic V4（石目） 1-Strip ①石目調のラミネートフロア。 ②もちろんExpressClic施工ですので乾式 施工です。DYNAMIC
8x193x1380mm 1箱8枚(2.131m2)COMMERCIAL 32
AC4
8mm
ExpressClic V0（面取り加工無し） 2-Strip 3-Strip 一部1-STRIP ①種類が豊富なDYNAMICはクロノテックス の普及品です。 ②普及品でもCOMMERCIAL 32の品質は 他社競合商品の上位クラスです。SMART
7x193x1380mm 1箱9枚(2.397m2)COMMERCIAL 31
AC3
7mm
ExpressClic V0 V41-Strip 2-Strip 3-Strip
①一番の魅力は、「価格」です。 ②普及品でも4面溝加工（V4）や1枚柄（1-Strip）などの新商品が登場しました。 ③クロノテックスの売れ筋商品です。
