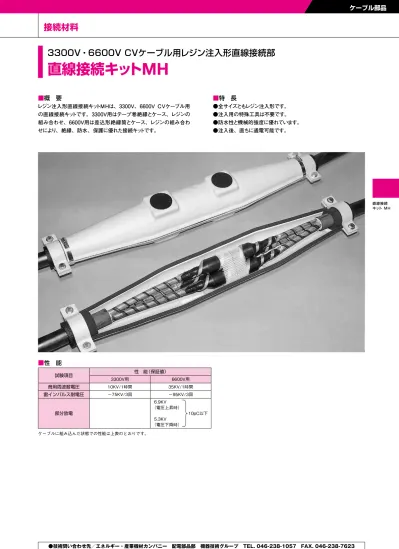

直線接続キット

MH

■

特　長

●全サイズともレジン注入形です。

●注入用の特殊工具は不要です。

●防水性と機械的強度に優れています。

●注入後、直ちに通電可能です。

■

概　要

レジン注入形直線接続キットMHは、3300V、6600V CVケーブル用

の直線接続キットです。3300V用はテープ巻絶縁とケース、レジンの

組み合わせ、6600V用は差込形絶縁筒とケース、レジンの組み合わ

せにより、絶縁、防水、保護に優れた接続キットです。

■

性能

■

性　能

試験項目 性　能（保証値） 3300V用 6600V用 商用周波耐電圧 10KV/1時間 35KV/1時間 雷インパルス耐電圧 －75KV/3回 －95KV/3回 部分放電 6.9KV （電圧上昇時） 　　　　　　　　10pC以下 5.3KV （電圧下降時） ケーブルに組み込んだ状態での性能は上表のとおりです。 直線接続 キット MH

96

接続材料

■

3300V CVケーブル用　構造・寸法

①圧縮または圧着形導体接続管　②エフコテープ２号　③Cテープ　④銅編組線または遮へい用銅編組テープ　⑤スペーサメッシュテープ　⑥レジン　⑦ケース　 ⑧スポンジテープ　⑨含浸黄麻布またはゴムブッシュ

単心

ケ

ー

ブ

ル

用

３

心

ケ

ー

ブ

ル

用

ト

リ

プ

レ

ッ

ク

ス

ケ

ー

ブ

ル

用

　　　 寸法（mm） サイズ（mm2_） 単心ケーブル用 ３心ケーブル用 トリプレックスケーブル用 L H W 標準価格（円） L H W 標準価格（円） L H W 標準価格（円） 22 400 56 47 18,800 700 102 111 53,800 800 127 136 67,300 38 400 56 47 23,400 700 102 111 60,700 800 127 136 71,000 60 500 68 58 24,300 700 102 111 65,000 800 127 136 82,500 100 500 68 58 24,900 800 127 136 89,000 800 127 136 96,700 150 600 77 68 27,600 800 127 136 107,800 850 142 151 113,300 200 600 77 68 29,400 800 127 136 122,800 960 167 176 128,200 250 800 99 89 39,400 850 142 151 146,800 960 167 176 141,500 325 800 99 89 41,500 850 142 151 161,500 960 167 176 157,700 ★ ★ ★ ★ ★ ★ ★ ★ 直線接続 キット MH

97

●技術問い合わせ先／エネルギー・産業機材カンパニー　配電部品部　機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623

■

6600V CVケーブル用　構造・寸法

①圧縮形導体接続管　②ゴムモールド絶縁筒　③Cテープ　④銅編組線　⑤スペーサメッシュテープ　⑥レジン　⑦ケース　⑧スポンジテープ ⑨含浸黄麻布またはゴムブッシュ　⑩接地線

単心

ケ

ー

ブ

ル

用

３

心

ケ

ー

ブ

ル

用

ト

リ

プ

レ

ッ

ク

ス

ケ

ー

ブ

ル

用

３

心

コ

ル

ゲ

ー

ト

ケ

ー

ブ

ル

用

　　　 寸法（mm） サイズ（mm2_） 単心ケーブル用 ３心ケーブル用 トリプレックスケーブル用 ３心コルゲートケーブル用 L H W 標準価格_（円） L H W 標準価格_（円） L H W 標準価格_（円） L H W 標準価格_（円） 14 650 77 86 40,300 840 130 139 73,000 840 130 139 84,500 960 138 148 75,700 22 650 77 86 40,700 840 130 139 82,300 840 130 139 87,200 960 138 148 85,000 38 650 77 86 40,700 840 130 139 86,300 840 130 139 87,200 1120 164 173 93,700 60 700 87 96 48,700 960 138 148 104,800 960 138 148 106,700 1120 164 173 108,800 100 700 87 96 49,300 960 138 148 128,500 960 138 148 129,500 1120 164 173 130,700 150 700 87 96 59,800 1120 164 173 147,800 1120 164 173 148,500 1120 164 173 152,500 200 700 87 96 61,700 1120 164 173 163,000 1120 164 173 163,800 1220 168 177 167,300 250 750 97 106 68,500 1220 168 177 175,000 1220 168 177 191,800 － － － － 325 750 97 106 69,800 1220 168 177 187,500 1220 168 177 197,200 － － － － ★ ★ ★ ★ ★ ★ ★ ★ ★ 直線接続 キット MH

98

接続材料

ケーブル導体の種類などに応じて、各種の接続部品や関連製品を取りそろえています。

ケーブル、端末、接続処理製品とともにご用命願います。

導体接続部品類（端子類）

■

圧着端子（JCAA D028規格品）

■

圧縮端子（JCAA D003規格品）

圧着中心線 部品番号表示 A B φD φD1 φd F C L 圧縮境界線 圧縮境界線 圧着中心線 部品番号表示 部品番号表示 部品番号表示 A A A B B B φD φD1 φD φD1 φD φD1 φd 2−φd F E F C C C L 15 40 70 L L 2−φd 圧着中心線 部品番号表示 A B φD φD1 φd F C L 圧縮境界線 圧縮境界線 圧着中心線 部品番号表示 部品番号表示 部品番号表示 A A A B B B φD φD1 φD φD1 φD φD1 φd 2−φd F E F C C C L 15 40 70 L L 2−φd

１ツ穴用

2ツ穴用

１ツ穴用

2ツ穴用

部品番号 断面積導体 （mm2_） 各部の寸法（mm） _標準価格 （円） D D1 d A B C F L TR1-14 8 ～ 14 9 5.8±0.2 6.4 12.5 3.2 6 20 75 800 TR1-22 22 11.4 7.7±0.2 6.4 16 3.7 8 20 75 970 TR1-38 38 13.3 9.4±0.2 11 18.5 3.9 9 30 85 1,070 TR1-60 60 15.4 11.4±0.3 11 22 4 11 30 85 1,830 部品番号 導体 断面積 （mm2_） 各部の寸法（mm） 六角圧縮 ダイス 対角寸法 標準価格 （円） D D1 d A B C E F L TC1-14 14 12±0.6 0 5.1±0.2 9 15 6.9 25 13 26 70 12 1,440 TC1-22 22 12±0.6 0 6.3±0.2 9 16 5.7 25 15 30 70 12 1,610 TC1-38 38 14±0.6 0 8.2±0.2 9 19 5.8 25 15 30 70 14 2,020 TC1-60 60 19±0.6 0 10.5±0.2 14 25 8.5 25 15 30 80 19 2,180 部品番号 導体 断面積 （mm2_） 各部の寸法（mm） 六角圧縮 ダイス 対角寸法 標準価格 （円） D D1 d A B C L TC2-14 14 12±0.6 0 5.1±0.2 9 15 6.9 25 115 12 3,190 TC2-22 22 12±0.6 0 6.3±0.2 9 16 5.7 25 115 12 3,190 TC2-38 38 14±0.6 0 8.2±0.2 9 19 5.8 25 115 14 3,240 TC2-60 60 19±0.6 0 10.5±0.2 14 25 8.5 25 120 19 4,800 TC2-100 100 23±0.6 0 13.6±0.2 14 31 9.4 25 120 23 5,830 TC2-150 150 26±0.6 0 16.8±0.3 14 36 9.2 30 130 26 6,360 TC2-200 200 29±0.6 0 19 ±0.3 14 40 10 30 135 29 8,600 TC2-250 250 32±0.6 0 21.6±0.3 14 45 10.4 30 135 32 8,880 TC2-325 325 36±0.6 0 24.4±0.3 14 50 11.6 35 145 36 10,200 材質：銅管 部品番号 断面積導体 （mm2_） 各部の寸法（mm） _標準価格 （円） D D1 d A B C E F L TR2-14 8 ～ 14 9 5.8±0.2 5.5 12.5 3.2 6 16 35 90 1,310 TR2-22 22 11.4 7.7±0.2 5.5 16 3.7 8 16 35 90 1,460 TR2-38 38 13.3 9.4±0.2 11 18.5 3.9 9 32 60 115 1,840 TR2-60 60 15.4 11.4±0.3 11 22 4 11 32 60 115 1,980 材質：銅管 導体接続 部品類

99

●技術問い合わせ先／エネルギー・産業機材カンパニー　配電部品部　機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623

■

圧縮端子（JIS C 2804準拠品）

φd1 φd2 2−φd2 4−φd2 2−φd2 φD φd1 φD φD φ38 φ21 φ38 φ21 φd 2−φd 4−φd φD _φD φd1 φD φd1 φD B A 1 A 2 A 1 A 2 A 1 A 2 A 2 A 1 F F F L L L L L F A 22∼60mm2 55∼250mm2 22∼250mm2 200mm2以下用 250∼325mm2用 単位：? 材質：銅地金 材質：アルミ地金 300∼400mm2 _{500∼1,000mm}2 B 325∼500mm2 600∼1,000mm 2 B B1 B1 B C A A A C T 50 50 10 10 25 40 25 25 40 25 接触長90 接触長90 190 200 60 70 B B B C C G L L L E E E

FCー2Bー325

FCー2Bー200

2−φ14 2−φ14 部品番号 導体公称 断面積 （mm2_） 各部の寸法（mm） 使用ボルト 径×長さ×本数 六角圧縮 ダイス 対角寸法 標準価格 （円） D d1 F A A1 A2 B B1 C d2 L 円圧 円ヨリ C1-22 22 14 5.9 6.4 26 55 25 － 40 － 5 14 90 M12×35×1 14 5,260 C1-38 38 14 7.8 8.3 26 55 25 － 40 － 5 14 90 M12×35×1 14 5,260 C1-60 60 19 9.8 10.6 30 55 25 － 40 － 5 14 94 M12×35×1 19 5,260 C2-60 60 19 9.8 10.6 30 90 18 40 40 － 6 14 135 M12×35×2 19 5,650 C2-100 100 23 12.6 13.6 39 95 20 40 50 － 8 14 150 M12×40×2 23 6,920 C2-150 150 29 15.4 16.9 44 110 25 40 50 － 10 14 170 M12×45×2 29 9,220 C2-200 200 32 17.9 19.5 53 110 25 40 50 － 10 14 180 M12×45×2 32 10,250 C2-250 250 38 19.9 21.9 62 110 25 40 50 － 10 14 207 M12×45×2 38 13,570 C4-325 325 42 22.7 24.7 62 115 25 40 75 40 10 14 212 M12×45×4 42 18,250 C4-400 400 47 25.2 27.4 70 115 25 40 75 40 12 14 222 M12×45×4 47 21,680 C4-500 500 47 28.0 30.2 70 115 25 40 75 40 12 14 222 M12×45×4 47 21,680 C6-600 600 51 30.7 33.3 70 155 25 40 75 40 12 14 262 M12×45×6 51 30,420 C6-800 800 56 35.3 38.0 90 190 30 50 100 50 12 18 325 M16×50×6 56 40,720 C6-1000 1,000 64 39.4 43.2 100 190 30 50 100 50 14 18 335 M16×50×6 64 49,760 材質：銅地金 導体接続 部品類

100

接続材料

電力ケーブルの保持固定用にご使用ください。

ケーブル固定金具類

締付バンド （鉄鋳物または銅合金鋳物） 本体 （鉄鋳物） 60° ケーブルの立上り部および端末部の固定用に使用します。 G 5 H 5 H C B F E φ（ D ＋ 10） φ（ D ＋ 10） φ D φD φP φd φd φP φD A 社名略称および種別を表示するものとする 例：  ｄ−34 一ヶ所割りを入れる 約A° 社名略称および種別を表示するものとする 例：  ｄ−34 締付バンド （鉄鋳物または銅合金鋳物） 本体 （鉄鋳物） 60° ケーブルの立上り部および端末部の固定用に使用します。 G 5 H 5 H C B F E φ（ D ＋ 10） φ（ D ＋ 10） φ D φD φP φd φd φP φD A 社名略称および種別を表示するものとする 例：  ｄ−34 一ヶ所割りを入れる 約A° 社名略称および種別を表示するものとする 例：  ｄ−34 ケーブルの立上り部および端末部の固定用に使用します。

■

ケーブルブラケット（JCAA D014規格品）

ブラケット用ゴムスペーサ

CVT用分離型

ブラケット用ゴムスペーサ

CVT用引通型

型　番 各部の寸法（mm） 標準価格_（円） A B C D E F G HD-31 40 50 25 25 35 11 25 1,900 HD-32 50 50 25 35 50 11 25 2,070 HD-33 60 60 30 45 55 11 30 2,610 HD-34 80 70 35 60 75 11 35 3,920 HD-35 90 70 35 70 80 14 35 4,360 HD-36 110 80 40 90 110 14 40 7,020 HD-37 120 90 45 100 120 14 45 8,390 HD-38 140 100 50 120 150 18 50 12,000 HD-39 150 100 50 140 170 18 50 22,200 HD-40 160 100 50 160 180 18 50 26,000 （注）単心ケーブルに使用する場合はバンド部分の材質は、銅合金鋳物製となります。 種　別 _d 各部の寸法（mm）_{P D H} 運用ブラケット_JCMS 標準価格_（円） d-20 20 30 60 40 HD-34 9,000 d-22 22 32 70 40 HD-35 9,000 d-24 24 34 70 40 HD-35 9,000 d-26 26 37 70 40 HD-35 9,000 d-28 28 39 90 45 HD-36 9,000 d-30 30 41 90 45 HD-36 9,000 d-32 32 44 90 45 HD-36 9,000 d-34 34 46 90 45 HD-36 9,000 d-36 36 48 90 45 HD-36 9,000 d-38 38 51 100 50 HD-37 9,000 d-40 40 53 100 50 HD-37 9,000 d-42 42 55 120 55 HD-38 9,000 d-44 44 57 120 55 HD-38 9,000 d-46 46 60 120 55 HD-38 9,000 d-48 48 62 120 55 HD-38 9,000 d-50 50 64 120 55 HD-38 9,000 d-52 52 67 120 55 HD-38 9,000 d-54 54 69 140 55 HD-39 9,000 d-56 56 71 140 55 HD-39 9,000 d-58 58 74 140 55 HD-39 9,000 d-60 60 76 160 55 HD-40 9,000 d-62 62 78 160 55 HD-40 9,000 d-64 64 81 160 55 HD-40 9,000 d-66 66 83 160 55 HD-40 9,000 d-68 68 85 160 55 HD-40 9,000 （注）１． これに適用されるケーブルは標準線心外径d1がd1－0.5≦d＜d1＋1.5 の条件を満たすようなφdのゴムスペーサを使用するものとする。 　　２．H寸法はブラケット締付部幅寸法とする。 種　別 _{d P}各部の寸法（mm）_{A D H} 運用ブラケット 標準価格_（円） d-21 21 25 30 70 40 HD-35 9,000 d-23 23 27 28 70 40 HD-35 9,000 d-25 25 29 26 70 40 HD-35 9,000 d-27 27 32 24 70 40 HD-35 9,000 d-29 29 34 28 90 50 HD-36 9,000 d-31 31 36 26.5 90 50 HD-36 9,000 d-33 33 39 24.5 90 50 HD-36 9,000 d-35 35 41 23.5 90 50 HD-36 9,000 d-37 37 43 22 90 50 HD-36 9,000 d-39 39 46 21 100 50 HD-37 9,000 d-41 41 48 20 100 50 HD-37 9,000 d-43 43 50 21 120 55 HD-38 9,000 d-45 45 53 20 120 55 HD-38 9,000 d-47 47 55 19 120 55 HD-38 9,000 d-49 49 57 19 120 55 HD-38 9,000 d-51 51 60 18 120 55 HD-38 9,000 d-53 53 62 18 120 55 HD-38 9,000 d-55 55 64 17 140 55 HD-39 9,000 d-57 57 66 14 140 55 HD-39 9,000 d-59 59 68 14 140 55 HD-39 9,000 （注）１． これに適用されるケーブルは標準線心外径d1がd1＋0.5≦d＜d1＋2.5の条件を 満たすようなφdのゴムスペーサを使用するものとする。 ●技術問い合わせ先／エネルギー・産業機材カンパニー　配電部品部　機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623 ケーブル 固定金具類

101

●技術問い合わせ先／エネルギー・産業機材カンパニー　配電部品部　機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623

ケーブル処理用工具類

■

外導剥ぎ取り工具

フリーストリッピングタイプケーブルの外部半導電層の剥ぎ取りにご使用ください。

■

絶縁体剥ぎ取り工具

ケーブル端末および接続を行うときのケーブル絶縁体剥ぎ取りにご使用ください。

■

ケーブルシース剥ぎ取り工具

6600Ｖ・22kV単心CV、CVTケーブルのシースの剥ぎ取りにご使用ください。

種　類 L寸法 （mm） 適用範囲 標準価格 （円） 6kVケーブル（mm2_{） 半導電層外径（mm）} 小　＊ _{160 14 ～ 100 12.7 ～ 20.3 5,000} 大　＊ _{200 150 ～ 400 20.5 ～ 36.2 6,000} Ⅰ型 184 38 ～ 400 15.6 ～ 36.2 9,000 Ⅱ型 232 500 ～ 1200 35.2 ～ 55 15,000 ＊小・大はJR仕様ケーブル向 適用範囲 標準価格（円） ケーブル絶縁体外径 13 ～ 60mm 50,000 単位：mm 単位：mm 単位：mm 種類 A B _{最大 最小}C D _{ケーブル（mm²） ケーブル外径（mm） シース厚さ（mm）}適用範囲 標準価格_（円） S-1（小） 88 30 33 22 42 6kV・ 60～150 φ23.1～φ31.8 1.95 ～ 2.7 49,900 S-2（大） 103 35 48 28 57 6kV・200～500 φ30.5～φ46.6 2.55 ～ 3.5 51,200 22kV・ 60～250 ケーブル 処理用 工具類

102

接続材料

レジン注入形接続キット

セルパック

■

特　長

●接続作業が簡単で短時間にできます。

●レジンは容易に混合できます。

●注入用の特殊工具は不要です。

●接続部が垂直状態でも施工できます。

●接続部は高い機械的強度をもっています。

■

概　要

低電圧電力ケーブルならびに制御、通信ケーブル用の直線、分岐接

続に使用するレジン注入形の接続キットです。

セルパックはその簡便性から世界各国で幅広く使用されています。

■

接続部の諸特性

■

接続部の諸特性

検証項目 特　性 摘　　　　　要 目標値 実測値 絶縁抵抗（MΩ/km） 100 125 目標値は旧国鉄規格。 加圧浸水試験〔10サイクル〕 解体目視点検で浸水のないこと 浸水なし 常温水（0.1MPa）と２時間気中（－10℃） ４時間を１サイクルとする。 水中耐電圧試験 4000V/分 異常なし 目標値はJR規格。 交流破壊電圧（kV） 参考 28 　　水中心線対アース 衝撃破壊電圧（kV） 参考 70 ヒートショック試験 10サイクルで浸水のないこと 浸水なし 70℃温水２時間、常温水２時間を１サイクルとする。 引張強度試験＊ _{100kg 255kg 目標値は電線の許容張力} 垂直荷重試験 100kg×10回 異常なし 人が接続部に乗った事を想定。 ＊引張試験用サンプルの電線は接続していません。 　供試品　電　線　CVV ３心5.5mm2 　　　　　接続材　直線接続タイプMO セルパック

103

■

電力制御ケーブル用セルパック

●直線接続タイプM

●Y分岐接続タイプY

●T分岐接続タイプT

Type 各部の寸法（mm） 適用可能ケーブル外径_{（mm） （kg）}質量 L D A M0 185 40（ 33） 54 6 ～ 15 0.455 M1 240 46（ 40） 67 9 ～ 22 0.750 M2 267 52（ 45） 71 17 ～ 30 1.070 M2 1/2 310 65（ 58） 80 21 ～ 37 1.725 M3 354 77（ 70） 91 25 ～ 42 2.360 M4 432 97（ 90） 108 29 ～ 52 4.000 M5 550 117（110） 260 40 ～ 62 6.580 M6 660 155（147） 230 50 ～ 80 13.730 注）表中の（　）内寸法は内寸法です。 Type 各部の寸法（mm） 適用可能ケーブル外径 （mm） 質量 （kg） L D H A B _{幹線 分岐} Y0 185 53（ 45）43（ 40） 55 70 9～17 9～17 0.780 Y1 240 75（ 68）58（ 53） 70 106 9～22 9～22 1.480 Y2 285 75（ 68）70（ 66） 70 110 23～34 19～30 1.895 Y3 1/2 300 105（100）105（100）100 148 30～54 20～38 4.440 Y4 285 108（100）108（100） 70 165 29～53 21～37 3.100 Y4 1/2 335 124（116）124（116） 84 193 32～56 25～42 4.550 Y5 382 142（134）142（134）101 220 35～62 29～52 6.600 注）表中の（　）内寸法は内寸法です。 Type 各部の寸法（mm） 適用可能ケーブル外径 （mm） 質量 L D H A B _{幹線 分岐} （kg） T1 240 56（50） 56（50） 70 138 9～22 9～22 1.120 T2 267 64（58） 64（58） 75 154 17～30 17～30 1.540 T2 1/2 310 83（75） 83（75） 85 183 21～37 21～37 2.420 注）表中の（　）内寸法は内寸法です。 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ●キットの選定 ● 型番選定は適用ケーブル外径のほか、接続部の大きさ、ケースのスペース を考慮して決めてください。 セルパック

104

接続材料

■

低電圧電力ケーブル用セルパックCC（じょうごなしタイプ）

■

耐火セルパック

■

通信ケーブル用セルパック

①ケース ②フタ ③レジン ④シーリングテープ 導体接続スリーブ、スペーサ、絶縁テープ類は別途ご用意ください。 Ｂスリーブ 絶縁テープ ケーブル ① ② ③ ④ B A φD Type 各部の寸法（mm） 適用ケーブル_{外径（mm）}※ L D A B M11 190 39（36） 54 50 14 ～ 22 M12 260 51（47） 66 63 14 ～ 30 M13S 310 59（55） 74 75 20 ～ 37 ※選定表（P.456）にはないケーブルに適用する場合 注）表中の（　）内寸法は内寸法です。 Type 各部の寸法（mm） A D L FP–M0 54 40（33） 185 FP–M1 67 46（40） 240 FP–M2 71 52（45） 267 FP–M2 1/2 80 65（58） 310 FP–M3 91 77（70） 354 FP–M4 108 97（90） 432 FP–M5 260 117（110） 550 FP–M6 230 155（147） 660 注）表中の（　）内寸法は内寸法です。 Type 各部の寸法（mm） A B D L FP–Y0 55 53（45） 70 185 FP–Y1 70 75（68） 160 240 FP–Y2 70 75（68） 110 285 FP–Y3 1/2 100 105（100） 148 300 FP–Y4 1/2 84 124（116） 193 335 FP–Y5 101 142（134） 220 382 注）表中の（　）内寸法は内寸法です。 Type 各部の寸法（mm） _（kg）質量 L D 適用可能ケーブル外径 M0 185 40（33） 6 ～ 15 0.4 M1–T 240 46（29） 9 ～ 22 0.6 MZ 1 400 47（29） 10 ～ 30 1.2 MZ 2 500 58（39） 15 ～ 40 2.4 MZ 3 600 68（47） 20 ～ 50 3.5 MZ 5 800 89（67） 40 ～ 70 7.9 注） 表中の（　）内寸法はセパレータ内寸法です。（MOタイプはケース内 径寸法） ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ①導体接続管 ②粘着ガラスマイカテープ ③自己融着性シリコーンテープ ④ケーブル耐火層 ⑤ケーブル絶縁層 ⑥シース ⑦パテテープ ⑧シーリングテープ ⑨シリコーン系レジン ⑩プラスチックケース ⑤ ⑨ ⑩ ③ ⑦ ⑧ ⑥ ① ② ③ ④ ⑤ ⑥ ⑧ ⑦ ③ ⑩ ⑨ ① ② ③ ④ ●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292 ●キットの選定 ● 型番選定は適用ケーブル外径のほか、接続部の大きさ、ケースのスペース を考慮して決めてください。 ●キットの選定 ● 型番選定は適用ケーブル外径のほか、接続部の大きさ、ケースのスペース を考慮して決めてください。 セルパック

105

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292

■

セルパック価格表（円）

（最終ユーザー向け標準価格）

直線接続タイプM M0 3,110 M1 4,260 M2 6,560 M2 1/2 9,840 M3 16,230 M4 22,950 M5 35,820 M6 59,020 通信・信号・計装ケーブル用 M0 3,110 M1-T 4,460 MZ 1 9,160 MZ 2 13,760 MZ 3 22,000 MZ 5 40,850 耐火セルパック FP–M0 7,300 FP–M1 10,400 FP–M2 14,000 FP–M2 1/2 22,400 FP–M3 30,800 FP–M4 61,000 FP–M5 88,500 FP–M6 157,200 FP–Y0 10,100 FP–Y1 16,100 FP–Y2 26,100 FP–Y3 1/2 53,600 FP–Y4 1/2 72,300 FP–Y5 86,800 Y分岐接続タイプY Y0 5,290 Y1 6,530 Y2 7,590 Y3 1/2 19,850 Y4 27,870 Y4 1/2 36,890 Y5 48,200 T分岐接続タイプT T1 5,740 T2 8,030 T2 1/2 16,390 セルパックCC M11 3,400 M12 6,500 M13S 9,700 セルパック

106

接続材料

■

用　途

ビル、マンション、ホテル、工場、学校などの、低圧屋内配線の直

線接続や分岐接続に

対象ケーブル

低圧CVケーブル（CV、CVD、CVT、CVQ ）など

注意　● エフタッチカバーは、非常電源用電線（耐火電線など）の接

続部には使用できません。

　　　● 水没しての使用、および冠水する場所での使用はお避けくだ

さい。また、ガス管との共同シャフトで防爆規制されるところ

での使用についてはご相談ください。

■

特　長

●絶縁パテと保護カバーがキットになった絶縁保護材料です。

●絶縁処理が簡単・確実です。

●適度の弾力性を持つ保護カバーで絶縁を保護します。

●作業性の向上と接続部の安定化が図れます。

●水ぬれOK！

　JIS C 0920の保護等級３級（防雨形）の防水性能があります。

低圧ケーブル用接続処理材料

エフタッチ

®

_カバー

■

キット構成

直線接続用

分岐接続用

●直線接続用

●分岐接続用

型　番 適用導体サイズ_（mm2_） 各部の寸法（mm） 定価 （円/組） A B NJ-0 22/38/60 236 42 2,490 NJ-1 150以下 230 60 3,850 NJ-2 325以下 260 78 5,370 適用サイズ以外はお問い合わせください。 型　番 適用導体サイズ（mm 2_{） 各部の寸法（mm） 定価} （円/組） 幹　線 分岐線 A B C D YJ-SS 22/38/60 14/22/38 255 240 48 82 4,230 YJ-S 100/150 14/22/38/60 235 250 56 95 5,230 YJ-1 200 22/38/60 205 223 61 96 5,500 YJ-2 250 60/100/150 220 246 71 110 5,970 YJ-3 325 100/150/200_250/325 280 310 86 123 6,170 適用サイズ以外はお問い合わせください。 ★ ★ ★ ★ ★ ★ ★ ★ 部品名 数量（１相１組） 直接接続用 分岐接続用 カバー本体 １個 １個 結束バンド ３本 ４本 絶縁パテシート １枚 １枚 注意：キットにはコネクタは含まれておりません。 ●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292 エフタッチ カバー

107

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292

■

概　要

低電圧電力および通信ケーブルの直線接続に使用する収縮チューブ

タイプの接続処理材です。

■

特　長

● 両端部にあるコア紐を引き抜く（プル）だけでケーブルに装着（フィッ

ト）できる加熱のいらない収縮チューブです。

● 引き裂け性に強い高強度のシリコーンを使用しており、外傷や薬品

に対して優れた耐久性を持っています。

● 装着後、両端のインナーチューブがケーブルシースに密着し高い防

水性を発揮します。

（ただし、ケーブルシース上に縦傷がない状態で

ご使用ください）

● ハロゲンなどの有害物質を一切含まないことからエコケーブルへの

適用が可能です。

■

直線接続選定表

　600Vケーブル（VV・CV・EM CE/F

＊

_）

プルフィット

®

_チューブ

■

性　能

■

サイズ表

制御ケーブル（CVV・CEV・EM CEE/F

＊

_）

① ② ③ ④ ⑤ ⑥ ③ L

①外装チューブ

④導体接続スリーブ

②インナーチューブ ⑤絶縁テープ

③コア紐

⑥ケーブル

※ 本品には導体接続スリーブおよび絶縁テープは含みません。ご注文の際には ご注意ください。 ※ 接続スリーブはJIS C 2806 B形スリーブをご使用ください。その他の接続ス リーブをご使用になる場合は、接続部の最大寸法をご確認の上、下記サイズ 表より型番を選定してください。 試験項目 性　　能 商用周波耐電圧 3.5kV 10分間に耐えること 通常温度上昇 105℃　３時間　３回で異常のないこと 気　密 外水圧0.1MPa｛1kgf/cm_{1時間で異常のないこと}2｝ ※ シリコーンゴムを使用していますので燃焼時にハロゲン化合物の発生はあ りません。 ケーブルサイズ （mm2_） 単心 2心 3心 4心 2 － CA-165 CA-165 CB-210 3.5 － CA-165 CB-165 CB-210 5.5 CA-120 CB-165 CB-165 S-240 8 CA-120 S-240 S-240 S-240 14 CA-120 S-240 S-240 S-290 22 CA-120 S-240 M-275 M-320 38 S-135 M-275 M-275 L-350 60 S-135 L-350 L-350 － 100 M-165 － － － 150 M-165 － － － 200 L-175 － － － 250 L-175 － － － 325 L-175 － － － ＊エコケーブルにも適用できます。 ケーブルサイズ （mm2_） 2心 3心 4心 5心 6心 7心

1.25 CA-165 CA-165 CA-165 CA-165 CB-210 CB-210 2 CA-165 CA-165 CB-210 CB-210 CB-210 CB-210 3.5 CA-165 CA-165 CB-210 CB-210 S-240 S-240 5.5 CB-165 CB-165 S-240 S-240 S-240 S-240 8 S-240 S-240 S-240 M-275 M-275 M-275 ケーブルサイズ （mm2_） 8心 10心 12心 15心 20心 30心 1.25 CB-210 S-290 S-290 S-290 S-290 M-320 2 CB-210 S-290 S-290 S-290 M-320 L-350 3.5 S-240 S-290 M-320 M-320 M-320 L-350 5.5 S-240 M-320 M-320 L-350 L-350 － 8 M-275 L-350 L-350 － － － ＊エコケーブルにも適用できます。 型　番 収縮後＊１） （mm） 収縮前 （mm） 接続部 最大寸法＊２） （mm） 適用ケーブル仕上外径 （mm） _{（円/本）}標準価格 長さ：L 内　径 外径＊３） _{コア内径 外径}＊３） _{最小径 最大径} CA-120 120 _{7.0 以下} （22.5） 17.1 （30.6） 14.2 7.4 14.0 890 CA-165 165 890 CB-165 165 11.0以下 26.8 （38.3） 23.6 11.5 15.5 890 CB-210 210 1,170 S-135 135 12.1以下 （28.0） （43.5） 23.6 12.8 20.0 910 S-240 240 1,330 S-290 290 1,380 M-165 165 19.2以下 （34.0） 38.5 （55.5） 34.5 20.0 26.0 1,170 M-275 275 1,920 M-320 320 2,100 L-175 175 24.9以下 （41.0） 45.0 （64.5） 41.0 26.0 32.0 1,950 L-350 350 2,220 ＊１）収縮後の寸法は、ケーブルに装着せず収縮させた場合の寸法です。 ＊２）接続部の一番太いところが接続部最大寸法より小さくなるように選定してください。 ＊３）（ ）内寸法は参考値です。 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★

装着前

装着後

プルフィット チューブ

108

接続材料

■

適用ケーブル

600V CV、CVT、EM CE/F、EM CET/F ケーブルなどの各芯ケー

ブル（エコマテリアルケーブルにも適用できます。）

■

概　要

プルフィットチューブに、B形スリーブ（JIS規格品）と絶縁テープを同

梱したキットです。

■

キット構成

●プルフィットチューブ：1個

●B形スリーブ（JIS規格品）

：1個

●エフコテープ2号（3ｍ巻）

：1巻

低電圧ケーブル接続部用チューブキット

プルフィット

®

_{チューブ・スリーブキット}

■

サイズ表

型　番 適用導体 サイズ （mm2_） 収縮後＊１） （mm） 収縮前 （mm） 最大寸法接続部＊２） （mm） 適用ケーブル仕上外径 （mm） 定価 （円/組） 長さ：L 内　径 外径＊３ _{コア内径 外径}＊３） _{最小径 最大径} PS-CA120×5.5 5.5 120 7.0以下 （22.5） 17.1 （30.6） 14.2 7.4 14.0 1,570 PS-CA120×8 8 PS-CA120×14 14 PS-CA120×22 22 PS-S135×38 38 135 12.1以下 （28.0） 26.8 （43.5） 23.6 12.8 20.0 2,050 PS-S135×60 60 PS-M165×100 100 165 19.2以下 （34.0） 38.5 （55.5） 34.5 20.0 26.0 3,270 PS-M165×150 150 PS-L175×200 200 175 24.9以下 （41.0） 45.0 （64.5） 41.0 26.0 32.0 4,010 PS-L175×250/325 250 4,670 325 ＊１）収縮後の寸法は、ケーブルに装着せず収縮させた場合の寸法です。 ＊２）接続部の一番太いところが接続部最大寸法より小さくなるように選定してください。 ＊３）（ ）内寸法は参考値です。 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ①プルフィットチューブ ②Ｂ形スリーブ ③絶縁テープ ●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292 プルフィット チューブ・ スリーブキット

109

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292

■

概　要

低電圧電力ケーブルの直線および分岐接続に使用するカバー

タイプの接続キットです。

簡単な作業で接続部の絶縁・防水・保護が短時間で行えます。

■

特　長

●簡単にかつ短時間に接続部の処理が行えます。

●完全防水性を持つため水没使用が可能です。

●カバーは粘着層を含めて難燃性です。

● キット品となっています。必要な材料は全てセットされています。

　（ただし、導体接続用スリーブは含みません）

イージーパオ

®

■

カバーの性能

■

キットの種類

■

キットの選定

A

L

② ④

③

_⑥

①

⑤

型　番 各部の寸法（mm） A L EPY-1 180 C形コネクタの寸法を ご参照ください。 EPY-2 200 EPY-3 220 EPY-4 240 ①分岐カバー ②絶縁シート ③エフコテープ２号 ④C形コネクタ ⑤幹線ケーブル ⑥分岐線ケーブル ※上記、分岐接続用の他に直接接続用もあります。 ※一括シース（多心ケーブル）には使用できませんので 　ご注意ください。 ※非常電源用電線（耐火電線など）には使用できません。 試験項目 性　能 商用周波耐電圧 3.5kV　10分間に耐えること 通常温度上昇 105℃　３時間　３回で異常のないこと 気　密 外水圧0.1MPa｛1kgf/cm2_｝ 1時間で異常のないこと （JIS C 0920 ８級相当　水中形） 型　番 呼　称 適用幹線サイズ（mm2_{） 適用分岐線サイズ（mm}2_{）※ 適用C形コネクタ 定価（円/組）}

EPY-1 極小サイズ用 14 ～ 22 8, 14, 22 A-26 ～A-44 4,230 EPY-2 小サイズ用 38 ～ 60 （8）, 14, 22, 38, 60 A-60 ～A-122 4,230 EPY-3 中サイズ用 100 ～ 250 （8）, （14）, 22, 38, 60, 100 A-122 ～A-288 5,970 EPY-4 大サイズ用 200 ～ 400 （8）, （14）, （22）,

38, 60, 100, 150

A-365 ～A-560 6,170 ※（ ）内の分岐線サイズは、分岐線と分岐筒の間に座巻きが必要です。

型　番 呼　称 適用幹線サイズ（mm2_{） 適用B形スリーブ 適用C形コネクタ 定価（円/組）}

EPN-1 極小サイズ用 14 ～ 22 B-14 ～B-22 A-26 ～A-44 2,490 EPN-2 小サイズ用 38 ～ 60 B-38 ～B-60 A-60 ～A-122 2,490 EPN-3 中サイズ用 100 ～ 250 B-100 ～B-200 A-122 ～A-288 3,850 EPN-4 大サイズ用 200 ～ 400 B-325 A-365 ～A-560 5,370

★ ★ ★ ★ ★ ★ ★ ★

分岐用

分岐用

（直線接続の際C形コネクタを使用する場合を含む）

直線用

直線用

キット型番 適用分岐線（mm 2_） 8 14 22 38 60 100 150 適用電線 （mm 2） 14

EPY-1 A-26 A-44 - - - - -22 A-44 A-44 A-44 - - - -38

EPY-2 A-60 A-60 A-60 A-76 - - -60 A-76 A-76 A-98 A-98 A-122 - -100

EPY-3

A-122 A-122 A-122 A-154 A-190 A-240 -150 A-190 A-190 A-190 A-190 A-240 A-288 -200 A-240 A-240 A-240 A-240 A-288 A-365 A-365 250 A-288 A-288 A-288 A-288 A-365 A-365 A-450 325

EPY-4 A-365 A-365 A-365 A-365 A-450 A-450 A-560 400 A-450 A-450 A-450 A-450 A-560 A-560 A-560

キット型番 _{B形スリーブ}適　用 適用電線 （mm 2） 14 EPN-1 B-14 22 B-22 38 EPN-2 B-38 60 B-60 100 EPN-3 B-100 150 B-150 200 B-200 250 EPN-4 B-325 325 B-325 ※表内A-は、C形コネクタのサイズを表します。 ※表内B-は、B形スリーブ（JIS C 2806規格品）のサイズを表します。 イージーパオ

110

接続材料

「分岐付ケーブル」シリーズ

●大幅な省力化

　 作業量の多い分岐接続処理作業を工

場加工するため、現場作業を大幅に省

力化可能です。

●高品質・高信頼

　 品質の行き届いた工場で加工されるた

め、安定性に優れており、分岐部はケー

ブルシースと一体となったモールド構造

で気密、防水が完全です。

●簡単な資材管理

　 分岐部や吊上治具が本体とセットされて

いるため、資材調達の手間が省けます。

●工期の短縮

　 可とう性、融通性に優れているため長尺

布設が可能です。このため、工期を大

幅に短縮可能です。

●容易な布設

　 幹線ケーブルには吊上治具などがセット

されており、引き込みが容易です。

　 また、分岐部には特にコンパクトなモー

ルドを採用し狭いケーブル管路にも最適

です。

「エフタッチ

®

_{カバー」シリーズ}

エフタッチ

®

_{カバー・ミニ}

エフタッチカバーは、現場で接続するケー

ブルの絶縁と保護をより狭いスペースで簡

単・確実に行えるケーブル接続部の絶縁

保護材料です。絶縁は、従来のテープ巻

工法に替わって専用のパテシートを巻きつ

けるだけです。

●簡単・確実

　 絶縁パテと保護カバーがキットになった

絶縁保護材料です。絶縁処理が簡単・

確実に行えます。適度の弾力性を持つ

保護カバーで絶縁を保護します。

●水ぬれOK

　 JIS C 0920の保護等級3級（防雨形）

の防水性能があります。

●2本分岐対応

　 1つの接続箇所から2本の分岐線が引き

出される場合にも適用可能です。

●屋内用　幹線・2本分岐対応に最適

　 幹線に対して、同一接続点から左右へ

2本分岐される場合に対応。

　（※同方向２本分岐、1本分岐にも対応）

●ダクト内での接続に最適

　 1個がコンパクトなサイズなので、3相を

無理なくダクトに収容することが可能。

分岐付ケーブル エフタッチカバー エフタッチカバー・ミニ 1本分岐接続用 型　番 適用導体サイズ（mm 2_） 定価 （円/組） 幹　線 分岐線 YJ-SS 22/38/60 14/22/38 4,230 YJ-S 100/150 14/22/38/60 5,230 YJ-1 200 22/38/60 5,500 YJ-2 250 60/100/150 5,970 YJ-3 325 _200/250/325100/150/ 6,170 2本分岐接続用 型　番 適用導体サイズ（mm 2_{） 定価} （円/組） 幹　線 分岐線 YJ-SD＊1） _{22 ～ 150}＊2） _{5.5 ～ 14×2本 5,500} ＊1）SDは黒色となります。 ＊2） 22 ～ 60mm2_{は幹線に座巻き処理が必要です。} ※直線接続用もあります。

集合住宅リニューアル対応低圧接続処理材料

キット内容：1組＝3セット（3相分） 型　番 適用導体サイズ（mm 2_{） 定価} （円/組） 幹　線 分岐線 XJ-38 38以下 8×2本 以下 7,750 14×1本 ★ ★ ★ ★ ★ 集合住宅 リニューアル 対応 低圧接続 処理材料

111

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292

「Triplex 一括エフタッチカバー」シリーズ

トリプレックスケーブル3相を一括にまとめ

てカバーにて保護します。

●省スペース

　 単心ごとの処理に比べて約70％のス

ペースにすっきりと収納可能です。

●2本分岐対応

　 Triplex 一括エフタッチカバーは分岐線

本数が同一接続部から2本引き出される

場合にも適用可能です。

「セルパック」シリーズ

セルパックは低電圧電力ケーブルならびに

制御・計装ケーブル用の直線・分岐接続に

使用する、レジン注入形の接続キットです。

●高い信頼性

　 ケースは耐候性能に優れ、かつ強靱なポ

リカーボネート樹脂、レジンは硬化後もゴ

ム弾性を持つポリウレタン樹脂を使用して

いますので外部衝撃に対しても破損するこ

となく、高い機械的強度を持っています。

●場所を選ばない汎用性

　 水密性、耐薬品性、機械的衝撃に強く

水没・直接埋設などの幅広い範囲で適用

が可能です。

「イージーパオ

®

_{」シリーズ}

イージーパオは単心および各心シース形低

電圧電力ケーブル用の直線・分岐接続に

使用する、シート巻付形の接続キットです。

●簡単・確実

　 接続作業は絶縁シートとカバーを巻付け

るだけで簡単に絶縁・防水保護が可能

です。

（ただし、分岐の場合は分岐線筒

部にテープ処理）

●省スペース

　 仕上形状は、ケーブル外径とほぼ同等

となり、場所をとりません。

●難燃性

　カバーは粘着層を含めて難燃性です。

EPD-X（上段）、EPD-Y（下段） セルパックCC（じょうごなしタイプ） 電力・制御用セルパック Triplex 一括エフタッチカバー 型　番 適用導体サイズ（mm 2_{） 定価} （円/組） 幹　線 分岐線 YJ-150T CVT 150 CVT 22 2条以下 8,600 CVT 100 YJ-60T CVT 60以下 10,500 ※分岐線は2条引き出しまで対応可能です。 種別構成 接続形態 種　別 直線接続 タイプM Y分岐接続 タイプY T分岐接続 タイプT ※ それぞれの種別で各種サイズを取りそろえています。 詳細に関しましてはP.102をご参照ください。 ★ ★ ★

ガス管との併設で防爆規制される場所での使用も可能です。

1本分岐接続用 型　番 適用導体サイズ（mm 2_{） 定価} （円/組） 幹　線 分岐線 EPY-1 14 ～ 22 8　～ 22 4,230 EPY-2 38 ～ 60 14＊1）_{～ 60 4,230} EPY-3 100 ～ 250 22＊1）_{～ 100 5,970} EPY-4 200 ～ 400 38＊1）_{～ 150 6,170} ＊1） 表記より細いケーブルにも、座巻き処理により対 応可能です。 2本分岐接続用 型　番 適用導体サイズ（mm_{幹　線 分岐線}2） _{（円/組）}定価 EPD-Y1＊2） _{14 ～ 38} 5.5 ～ 38 5,500 EPD-Y2＊2） _{60 ～ 150 5,900} EPD-X1＊2） _{14 ～ 38 5,350} EPD-X2＊2） _{60 ～ 150 5.5 ～ 60 5,900} EPD-X3＊2） _{200 ～ 250 5.5 ～ 100 6,200} ※直線接続用もあります。詳細はP.109をご参照ください。 ＊2） 幹線と分岐線のサイズ組み合わせにより適用型番 が異なります。選定はご相談ください。 ★ ★ ★ ★ 集合住宅 リニューアル 対応 低圧接続 処理材料

φ 3 2 120

112

接続材料

低圧ケーブル用簡単接続コネクタ

エフタッチ

®

_コネクタ

■

外形寸法図

■

種類と特長

■

適用範囲とサイズ・用途

エフタッチコネクタS DSコネクタ

「エフタッチコネクタ」は、ケーブル相互の接続をクイックタッチで行える

ケーブル一体型の中間接続用コネクタで、誰もが簡単、確実に接続で

きます。主として照明設備などへの安定した電力供給と作業性を考慮し

て開発され、経済性、施工性、工期短縮が図れるコネクタです。しか

も当社の分岐付きケーブルと併用すれば一層効果的です。また、優れ

た防水性、耐候性により屋外設備へのニーズにも応えられます。

■

用　途

●トンネル内照明用回路

●洞道内照明用回路

●イルミネーション照明用回路

●電熱機器などの電源用回路

分岐付きケーブル 品　名 特　長 DSコネクタ ①軽量、コンパクトなコネクタ ②優れた耐食性（非金属ボディ） ③コネクタ嵌合はネジ込み式で防水性に優れています。 ④誤嵌合防止設計 　簡単施工で作業性に優れています。 エフタッチ コネクタS ①着脱の多い接続部に優れた嵌合性を持たせたコネクタ ②最大で５心のケーブルが接続できる多心対応コネクタ ③優れた防水性、振動性 ④誤嵌合防止設計 品　名 型　番 適用ケーブルサイズ 用　途 標準価格（円/組） DSコネクタ FDS-303 FD-VCT、2PNCT ３×3.5mm2 ●トンネル、洞道、橋梁などの照明器具接続に ●分岐付きケーブルとの組み合わせも可能 ●定格：10A（DSコネクタはISA） 6,780 FDS-302 ３×2.0mm2 FDS-203 ２×3.5mm2 FDS-202 ２×2.0mm2 エフタッチコネクタS FSV-N-505 VVR ５心×5.5mm2 ●幹線ケーブルの接続 ●ケーブルと機器との接続 ●分岐付きケーブルとの組み合わせも可能 ●定格：20A 22,300 FSV-N-205 ２心×5.5mm2 _18,600 （注）適用以外のケーブル品種も取り扱っていますのでご用命ください。 心数 _L寸法_{φ D} 5心 180 59 2心 160 45 ●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292 エフタッチ コネクタ

113

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　技術部　TEL. 055-277-3033　FAX. 055-277-2654

ジョイントユニット

ジョイントユニットは、街路灯ポール内に設置して器具と電線を接続す

るブレーカ内蔵型の配線ユニットです。内蔵されたブレーカを防水カ

バーで覆い、樹脂で埋めた配線部より接続用のリード線が引き出され

た完全防水型の配線ユニットです。

■

特　長

● 電源線、安定器コードなどの接続作業がポールの外で行えます。

●接続は、現場の標準的な工法（圧着接続子）で行えます。

●結露防塵対策が万全！

（JIS C 0920の保護等級IP 67）

●ボディがコンパクトなので取付けがとても楽 ！

　しかも安定器の交換が容易に行えます。

■

仕　様

本製品に使用する部品はJISまたは電気用品に適合したものです。

■

構　造

型式：FMT-15A

入 切

②

④

⑦

③

⑥

210 170

84

56

φ

7

⑤

①

⑧

型　式 FMN-15A FMT-15A FEN-15A FET-15A 遮断器 配線用遮断器 漏電遮断器 フレーム（AF） 30 30 30 30 定格電圧（V） 110/220 110/220 100/200 100/200 定格電流（A） 15 15 15 15 定格感度電流（mA） － － 30 30 自動点滅器対応 無 有 無 有 取付寸法（mm） 取付板寸法　横84×縦190 以上、取付ピッチ 170 ～ 190 リード線 EM IE/F線２mm2 _{長さ＝約500mm付} 付属部品 取付ネジ　M6×L16 ２個 品番 商品名称 数量 1 ベースプレート 1 2 ブレーカ（MCB） 1 3 ブレーカカバー 1 4 テストSW 1 5 EM IE/F線 1式 6 ポッティング 1 7 銘板 1 8 十字穴付トラス小ネジ 2 ジョイント ユニット

114

接続材料

【型式：FMS-15A】

MCB 黒白 黒白 （負荷側） 配線図 5 1 4 t3.2 58 1-φ9 5 7 2 3 85 20 13 125 5 19 41

【型式：FES-15A】

ELB 黒 配線図 白 黒 白 （負荷側） 5 1 4 t3.2 51 1-φ9 13 7 3 85 切 ボ_タ ン テ スト 20 入 2 125 19 41

防水型過電流遮断器・漏電遮断器「小型」

ジョイントユニット

S

■

用　途

小型ポール、共架灯、公園灯、防犯灯のブレーカに最適

です。

ジョイントユニットSは、小型照明ポール内に容易に設置できるブレーカ

内蔵型の配線ユニットです。内蔵されたブレーカを防水カバーで覆い、

接続用のリード線が引き出された防水型の配線ユニットです。

■

特　長

●結露対策が万全（JIS C 0920の保護等級7級 防浸形）

・ブレーカをカバーで被って万全の結露対策をしています。

・リード線は全て水止め処理がされています。

●小型

・ボディがコンパクトなので取り付けがとても楽です。

・安定器の交換が容易です。

・配線部にとらわれない自由なポールデザインが可能です。

●接続作業が簡単

・接続は、現場の標準的な工法（圧着接続子）でできます。

・ケーブルの接続はポールの外でも可能です。

■

仕　様

本製品に使用する部品はJISまたは電気用品に適合したものです。

型　式 FMS-15A FES-15A 遮断器 配線用遮断器 漏電遮断器 フレーム（AF） 30 30 定格電圧（V） 110/220 100/200 定格電流（A） 15 15 定格感度電流（mA） － 30 遮断容量（A） 1500 1500 取付寸法（mm） 取付ネジピッチ19 ～ 33 適合ネジM4 取付ネジピッチ19 ～ 33 適合ネジM4 リード線 EM IE/F線 2mm2 _{長さ＝約300mm EM IE/F線 2mm}2 _{長さ＝約300mm} 注意：ジョイントユニットＳを固定するネジは、ご用意ください。 品番 部品名称 数量 備　考 1 ベースプレート 1 鋼板（クロメート処理） 2 ブレーカ（MCB） 1 2P、30AF、15AT、110／220V 3 ブレーカカバー 1 4 パッキン 1 低硬度ゴム 5 EM IE/F線 1 2mm2 品番 部品名称 数量 備　考 1 ベースプレート 1 鋼板（クロメート処理） 2 ブレーカ（ELB） 1 2P、30AF、15AT、30mA、100／200V 3 ブレーカカバー 1 4 パッキン 1 低硬度ゴム 5 EM IE/F線 1 2mm2 ●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　技術部　TEL. 055-277-3033　FAX. 055-277-2654 ジョイント ユニットS

115

●技術問い合わせ先／エネルギー・産業カンパニー 配電部品部 機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623

エフコ

®

_{テープ1号}

エフコテープ１号はブチルゴムを主成分とした自己融着テープです。

■

用　途

各種ケーブルの接続部や分岐部でエフコテープ２号が巻きにくい

箇所への充填用。

■

寸法・梱包数量

エフコ

®

_{テープ／バルコ}

®

_テープ

エフコ

®

_{テープ2号}

エフコテープ２号はポリエチレン基材にブチルゴムを主成分とした粘着

層を貼り合わせた高圧絶縁用テープです。また、難燃性を向上させた

難燃エフコテープ２号もあります。

■

用　途

①各種ゴム、プラスチックケーブルの接続部、端末部の絶縁用。

②上記各ケーブルの絶縁体損傷部の補修用。

■

寸法・梱包数量

バルコ

®

_テープ

バルコテープは加硫クロロプレンゴム基材にブチルゴムを主成分とした

粘着層を貼り合わせたもので、機械的強度に優れた防水・保護用テー

プです。

■

用　途

①ゴム、プラスチックケーブル接続部の保護被覆用。

②防水・防湿保護用。

③ ケーブル接続箱の防食、鉛被ケーブル、アルミ被ケーブルの防食

層の修理、防食用。

■

寸法・梱包数量

JCAA D004規格品

※エコ対応品

※エコ対応品

JCAA D006 規格品

寸　法（mm） 梱包数量 （巻／箱） 厚さ 幅 長さ（m） 1.0 20 5 100 寸　法（mm） 梱包数量 （巻／箱） 厚さ 幅 長さ 0.5 20 5 100 0.5 20 10 寸　法（mm） 梱包数量 （巻／箱） 厚さ 幅 長さ 1.0 20 10 60 1.0 40 10 30 ★ ★ ★ ★ エフコ テープ／ バルコテープ

116

接続材料

半導電性Cテープ

Cテープは導電性加硫ゴムシートの片面に導電性のある粘着層を貼り

合わせた半導電性テープです。

■

用　途

ゴム、プラスチック絶縁ケーブルの端末、接続部の導体遮へいおよ

び外部遮へい用。

■

寸法・梱包数量

半導電性テープ

C

テープ

JCAA D029規格品

寸　法（mm） 梱包数量 （巻/箱） 厚さ 幅 長さ 0.7 30 5 100 ●技術問い合わせ先／エネルギー・産業カンパニー 配電部品部 機器技術グループ　TEL. 046-238-1057　FAX. 046-238-7623 Cテープ

117

●技術問い合わせ先／古河電工グループ　古河電工産業電線株式会社　カスタマーセンター　TEL. 0463-21-8289　FAX. 0463-21-8292

■

概　要

クイックエフコはケーブル・電線接続部の絶縁処理が素早く、簡単に行える

エコ絶縁パテです。粘着パテにポリエチレン保護層を設けたシート構造で、

主として接続部を絶縁処理するものです。

■

特　長

● 焼却してもダイオキシンやハロゲン系ガスなどの有害物質を出しません。

●狭いスペースで素早く簡単に絶縁処理できます。

●品質が安定します。

●絶縁処理時間が大幅に短縮できます。

●粘着パテで接続部の隙間を埋めれば防水性が得られます。

　JIS C 0920のIPX3（防雨形）

■

用　途

●屋内接続の絶縁に。

●ボックス内接続の絶縁に。

●凹凸のある接続部の谷埋めに。

●絶縁テープの代わりに。

■

適　用

■

構造・寸法

クイックエフコ

150 単位（mm） 0.12 ポリエチレンフィルム 絶縁粘着パテ 1.5 50 5以下 5以下 形　式 _{サイズ（mm}適用ケーブル2_） 適用コネクタ種別_{JIS圧着スリーブ} 適用コネクタ_{サイズ （円/箱）}定価 Q515K 1.25 ～ 8 P形・B形スリーブ P形2 ～ 22 B形1.25 ～ 14 25,000 1箱…シート5枚/袋 × 20袋入 ★

マツバ接続用の絶縁キャップ「マツバキャップ」を用意しています。P.41 をご参照ください。

クイック エフコ
