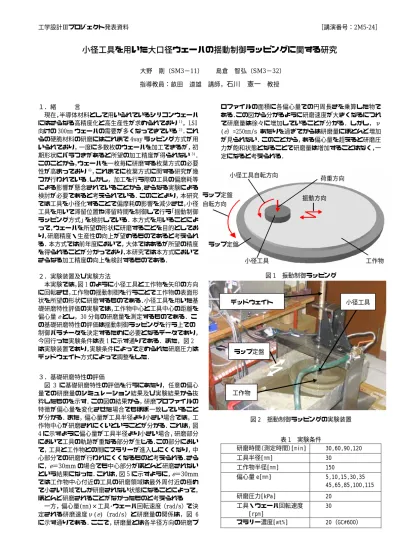

小径工具を用いた大口径ウェーハの揺動制御ラッピングに関する研究

大野 剛（SM3−11） 島倉 智弘（SM3−32） 指導教員：畝田 道雄 講師，

石川 憲一

教授 １．緒 言 現在，半導体材料として用いられているシリコンウェーハ にはさらなる高精度化と高生産性が求められており1)_，LSI 向けの 300mm ウェーハの需要が多くなってきている2)_．これ らの硬脆材料の研磨にはこれまで 4way ラッピング方式が用 いられており，一度に多数枚のウェーハを加工できるが，初 期形状にバラつきがあると所望の加工精度が得られない3)_． このことから，ウェーハを一枚毎に研磨する枚葉方式の必要 性が高まっており4)_{，これまでに枚葉方式に関する研究が幾} つか行われている.しかし，加工を行う際の工具の偏磨耗等 による影響が懸念されていることから,さらなる実験による 検討が必要であると考えられている．このことより，本研究 では工具を小径化することで偏摩耗の影響を減少させ，小径 工具を用いて滞留位置や滞留時間を制御して行う「揺動制御 ラッピング方式」を検討している．本方式を用いることによ って，ウェーハを所望の形状に研磨することを目的としてお り，研磨精度・生産性の向上が望めるものであると考えられ る．本方式では前年度において，大体ではあるが所望の精度 を得られることが分かっており，本研究では本方式において さらなる加工精度の向上を検討するものである． ２．実験装置及び実験方法 本実験では，図 1 のように小径工具と工作物を矢印の方向 に回転させ，工作物の揺動制御を行うことで工作物の表面形 状を所望の形状に研磨するものである．小径工具を用いた基 礎研磨特性評価の実験では，工作物中心と工具中心の距離を 偏心量eとし，30 分毎の研磨量を測定するものである．こ の基礎研磨特性の評価は揺動制御ラッピングを行う上での 制御パラメータを決定するために必要となるデータであり， 今回行った実験条件は表 1 に示す通りである．また，図 2 は実験装置であり，実験条件によって定められた研磨圧力は デッドウェイト方式によって調整をした． ３．基礎研磨特性の評価 図 3 に基礎研磨特性の評価を行うにあたり，任意の偏心 量での研磨量のシミュレーション結果及び実験結果から抜 粋したものを示す．この図の結果から，研磨プロファイルの 特徴が偏心量を変化させた場合でもほぼ一致していること が分かる．また，偏心量が工具半径より小さい場合では，工 作物中心が研磨されにくいということが分かる．これは，図 4 に示すように偏心量が工具半径より小さい場合，研磨部分 において工具の軌跡が重なる部分が生じる．この部分におい て，工具と工作物との間にスラリーが進入しにくくなり，中 心部分での研磨が行われにくくなるものと考えられる．さら に，e＝30mm の場合でも中心部分がほとんど研磨されない という結果になった．これは，図5 に示すように，e＝30mm では工作物中心付近の工具の研磨領域は最外周付近の極め て小さい領域でしか研磨されない状態になることによって， ほとんど研磨されることがなかったものと考えられる 一方，偏心量(mm)×工具･ウェーハ回転速度（rad/s）で決 定される研磨速度ν(e)（rad/s）と研磨量の関係は，図 6 に示す通りである．ここで，研磨量とは各半径方向の研磨プ ロファイルの面積に各偏心量での円周長さを乗算した物で ある．この図から分かるように研磨速度が大きくなるにつれ て研磨量は徐々に増加していることが分かる．しかし，ν (e）=250mm/s あたりを過ぎてからは研磨量にほとんど増加 が見られない．このことから，ある偏心量を超えると研磨圧 力が飽和状態となることで研磨量は増加することはなく，一 定になると考えられる． 図 1 振動制御ラッピング 図 2 揺動制御ラッピングの実験装置 表 1 実験条件 研磨時間（測定時間）[min] 30,60,90,120 工具半径[mm] 30 工作物半径[mm] 150 偏心量 e[mm] 5,10,15,30,35 45,65,85,100,115 研磨圧力[kPa] 20 工具・ウェーハ回転速度 [rpm] 30 スラリー濃度[wt%] 20（GC#600） 小径工具 工作物 ラップ定盤 ラップ定盤 自転方向 小径工具自転方向 _荷重方向 振動方向 小径工具 デッドウェイト ラップ定盤 工作物

(a)シミュレーション値 (b)実験結果 (1) e=5mm (a)シミュレーション値 (b)実験結果 (2) e=30mm (a)シミュレーション値 (b)実験結果 (3) e=85mm 図 3 基礎研磨特性シミュレーション及び実験結果 図 4 偏心量 e＞30mm での工具軌跡 図 5 偏心量 e＝30mm での工具軌跡 0 50 100 150 200 250 300 350 400 0 50 100 150 200 250 300 v_c e = R_t e < R_t R_t < e 研磨量 m m 3 研 磨 速 度   mm/s 研 磨 時 間 30m in 60m in 90m in 120m in 図 6 研磨速度と研磨量の関係 -150 -100 -50 0 50 100 150 -7 -6 -5 -4 -3 -2 -1 0 実験結果 目標形状 研磨プロ ファイル µ m 工作物半径 mm 図 7 揺動制御ラッピングの実験結果 ４．制御ラッピング特性の評価 基礎研磨特性から得られた結果から制御パラメータを決 定し，制御ラッピング特性の評価を行った．図 7 に制御ラッ ピング特性評価について定めた目標形状と測定結果の比較 した結果を示す．この結果から，目標形状に近い結果が得ら れたと考えられる．また，制御ラッピング特性の測定結果と 目標形状の実際の差は全体を通して±0.5μm 以内であるこ とからμm 単位での制御ラッピングが出来ていると考えら れる．ここで，一般的な研磨においては表面形状を平坦に研 磨するものである．しかし，今回は目標形状のようなうねり を持たせた形状に制御ラッピング研磨を行うことで，その任 意の形状に研磨を行うことができるという結果を得ること ができた．よって，今回の制御ラッピング特性評価の実験結 果から，一般的な平坦に研磨加工することも可能であると考 えられる． ５．結 言 (1) 基本研磨特性は偏心量によって大きく変化するが，その 変化は偏心量の値と使用する工具の半径に依存する． (2) 研磨速度に対する研磨量は，ある一定の値に収束する傾 向がある． (3) 小径工具を用いた揺動制御ラッピングによって，任意の 形状での研磨が可能となる． 参 考 文 献 1) 吉永鴨男：最近の超精密ラッピング･ポリシングの研究 動向，2002 年度精密工学会春季大会術講演会演論集，(2002) 471． 2) 三宅常之：MICRODEVICE 次の本命デバイス MEMS を つかめ，(2004) 106． 3) 吉富健一郎，宇根篤暢，餅田正秋：研磨による大口径ウ ェハの形状修正（第 6 報）―揺動条件の最適化―，2004 年度精密 工学会秋季大会学術講演会公講演論文集，(2004) 505． 4） 吉富健一郎，宇根篤暢，餅田正秋：研磨による大口径ウ ェハの形状修正（第 4 報）―研磨ヘッドと圧力分布―，2003 年 度精密工学会秋季大会学術講演会公講演論文集，(2003) 262． -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 工作物半径 mm 研磨量  μm -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 工作物半径 mm 研磨量  μ m -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 研磨 量  μ m 工作物半径 mm -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 工作物半径 mm 研磨 量  μ m -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 研磨 量  μm 工作物半径 mm -150-125-100-75 -50 -25 0 25 50 75 100 125 150 -20 -15 -10 -5 0 研 磨 量  μm 工作物半径 mm 工具 工作物 工具軌跡が重なる 工具軌跡で重なる部分が無く， 工具最外周付近での研磨 工具 工作物

ダイヤモンドペレットによる研削加工特性に関する基礎的研究

酒井 王（SM3-26） 指導教員：畝田道雄 講師，石川憲一 教授 １．緒 言 現在，シリコンウェーハの精密研磨としてスラリーを用い たラッピングが一般的に行われている．一方，新しい研削加 工法として，高能率で且つ，環境にも配慮したダイヤモンド ペレット(DP)による研削･研磨加工(DPG)がある．DPG は光 学ガラスをはじめとする数多くの素材の重加工や仕上げ加 工法として使われており，この加工法に関する特徴を実験面 と理論的な背景から明らかにすることによって，精密研削技 術としても使用できる範囲が拡大すると考えられている1)_． しかしながら，DPG に関して現在までに行われている諸 研究は，ある特定の材料の研削･研磨特性に限定したものが 多い2)_{．このため，現在行われている DPG 研究に検討を加} えた研究や，シリコンウェーハの精密研削などに使用する場 合の DP の最適配置などに言及した研究は少ないのが現状 である3)_{．そこで，DP を利用したより効率の良い研削方法} を実用化し，シリコンウェーハなどの研削に移用できる新し い加工法を研究するのが目的である． そこで，本研究では DPG の研削加工特性に関して，理論 的並びに実験的に検討し,その研削特性に及ぼす諸要因を明 らかにすることによって，DP 配置の最適化等を図ることを 目的としている．本報告では，第一段階の検討として，特に 画像処理技術を援用して，DPG 特性を考察した結果を述べ る． ２．実験方法 ２．１ 試作した装置の概要 本研究を実施するにあたり，図 1 に示す装置を試作した． 研削荷重は，おもりを取り付け，荷重を与えるデッドウェイ ト方式を採用した．また，加工特性を把握しやすいよう，比 較的研削しやすいソーダガラスの研削加工実験を行った． ２．２ DP の研磨距離測定方法 DP による研削量は，工作物と DP 相互間における研削距 離に依存すると考えられる2)_{．すなわち，研削量と研削距離} との相関を評価するが，そのためには DP の研削距離を測定 する必要がある．研削距離の測定は，画像処理を用いて行っ た．その方法としては，研削時間ごとに DP の研削面を黒マ ジックで塗りつぶし，削った部分と削っていない部分の色を 明確に区別できるようにした． 研削面の画像取得方法として，同条件の環境が作りやすく， 照明を必要としないスキャナを用いた．スキャナで取得し， パソコンに保存した画像は，図 2(a)の状態である．この図 から，しきい値（th=80）処理を行うことによって，図 2(b) に変換し，白い部分を研削されたものとして画像処理を行い， 図 2(c) のように研削距離を求めた． ２．３ 研削実験の方法 研削距離と研削量の関係を調べるため，次のような実験を 行った．この場合，表 1 に示す実験条件を設定した．実験に 供する DP が SD#200 レジンボンドという粗めのダイヤモン ド砥粒を使用しているため，ドレッシング後は，DP 研削面 が粗い．そして，その状態で研削することにより DP 研削量 がばらつき，研削距離との相関関係に十分な結果が得られな い可能性があると考えられる．このため，DP 表面を SS400 の定盤で 30 分間研削し，DP 研削面のダイヤモンド砥粒が 摩滅された状態でソーダガラスの研削実験を行った． 一方，研削圧力としては，厳密には図 2 で示したように DP 全表面で研削することにはならないことから，正確に設 定することは難しい．すなわち，実験毎に DP と加工面の当 たり方が幾分変化してしまうが，研削圧力は DP 全面で研削 荷重が均一にかかっているとみなして平均研削圧力を定義 した．また，研削プロファイルの測定は表面形状測定装置（東 京精密株式会社製）を用いて行った．

Fig.1 Schematic drawing of DPG apparatus

Fig.2 An example of image processing of DP surface for calculating grinding distance

モータ 定盤 カップ リング リニアブシュ アーム DP おもり (a) (b) 研削方向 (c) -2 -1.5 -1 -0.5 0 70 72 74 76 78 80 82 84 86 88 90 工作物半径方向距離[mm] 研削距 離[( -)m m ]

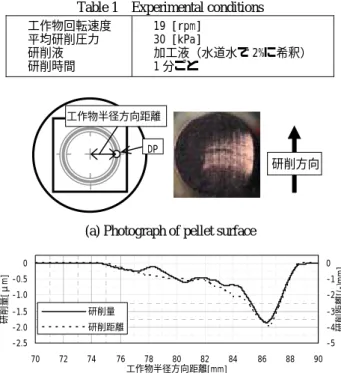

Table 1 Experimental conditions 工作物回転速度 平均研削圧力 研削液 研削時間 19 [rpm] 30 [kPa] 加工液（水道水で 2%に希釈） 1 分ごと

(a) Photograph of pellet surface

-2.5 -2.0 -1.5 -1.0 -0.5 0 70 72 74 76 78 80 82 84 86 88 90 工作物半径方向距離[mm] 研 削量[ μ m ] -5 -4 -3 -2 -1 0 研削距離[ (-)m m ] 研削量 研削距離

(b) Grinding profile and grinding distance on pellet surface

R = 0.9843 0 0.5 1.0 1.5 2.0 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 研削距離[mm] 研削量[ (-)μ m ]

(c) Correlation of grinding distance on pellet surface and grinding profile

Fig.3 Grinding result by one pellet ３．単一 DP による基礎研削加工特性 図 3(a)は DP を置いた位置と研削後の DP 表面であり，図 3(b)に示す研削プロファイルは単一の DP による結果であ る．また，同図に示す研削距離は，DP 研削面がガラス面と 接触し研削した距離を，工作物半径方向距離ごとに画像処理 によって求めたものである． この研削距離と研削量がどのくらい近似しているのかを 表すために，横軸に研削距離を取り，縦軸に研削量を取った 相関グラフを図 3(c)に示した．相関グラフはプロットが直 線に近くなれば，横軸にとった研削距離と縦軸に取った研磨 量の関係が相対関係にあることを示せることになる．また， グラフ中の R 値は相関の度合いを示す相関係数である． この結果から，相関グラフのプロットがかなり直線に近く なっており，DP による研削量は，工作物と DP 相互間にお ける研削距離におおよそ依存すると考えられる． ４．複数 DP による基礎研削加工特性 複数 DP の実験として，図 4(a)のように，工作物半径方 向距離が同じ軌道上に 2 つの DP を固定し，その他は表 1 の 実験条件と同様に設定した．また，研削距離は 2 つの DP の 研削距離の和とした．研削距離と研削量を図 4(b)に示す． 研削距離と研削量の相関結果を図 4(c)に示す．この結果

(a) Photograph of pellets surface

-1.00 -0.75 -0.50 -0.25 0 70 72 74 76 78 80 82 84 86 88 90 工作物半径方向距離[mm] 研削 量[ μm ] -4 -3 -2 -1 0 研削距離[ (-)m m ] 研削量 研削距離

(b) Grinding profile and grinding distance on pellets surface

R = 0.9473 0 0.25 0.50 0.75 1.00 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 研磨距離[mm] 研磨量[ (-)μ m ]

(c) Correlation of grinding distance on pellets surface and grinding profile

Fig.4 Grinding result by two pellets

から，ほぼ直線形状のプロットが得られていることが分かる． すなわち，この結果からも，DP による研削量は，工作物と DP 相互間における研削距離におおよそ依存すると考えられ る．一方，図 3 の場合と比較すると幾分か直線性の低下が見 られることが分かる． ５．結 言 本研究で得られた結果を要約すると，以下のようになる． (1) DP による基礎研削特性を把握するための実験装置を製 作した． (2) 単一 DP 実験において，加工面測定から求めた研削量と 画像処理から求めた研削距離を比較した結果，おおよそ 研削量が研削距離に依存する傾向がある． (3) 複数 DP 実験においても同様の傾向が得られたが，その 精度は幾分低下する． 参 考 文 献 1) 安永暢男：固定砥粒研磨加工技術実用化への条件と課題， 機械と工具，46，5（2002）10． 2) 雫石正人，高橋昭夫，田中勇，柳和雄，荒井彰，高島幸 史：ダイヤモンドペレットによる光学面の研磨Ⅱ，東北 大学科学計測研究所報告，40，1（1992）59． 3) 福西利夫：ワイヤソーもラッピングも固定砥粒化 ダイ ヤモンド超砥粒で高精度加工と環境対策をすすめる，ツ ールエンジニア，44，2（2003）30． 工作物半径方向距離 DP 研削方向 DP 研削方向 工作物半径方向距離

0 20 40 60 80 100 120 140 160 180 0 10 20 30 40 50 60 外周刃側振動 工作物側振動 無振動 切断 抵抗 [N ] 切断送り速度[mm/min]

振動援用型外周刃スライシング加工に関する研究

中島大輔（SM ３−４９） 指導教員：畝田道雄 講師，石川憲一 教授 1. 緒 言 近年における電気・電子分野の発達に伴い，セラミックス 等の硬脆材料をより精密に切断する技術が必要とされてお り，これらの材料を切断する技術として一般的に，外周刃切 断方式が用いられる1)_{．しかし，この外周刃切断方式に使用} される外周刃は横剛性が低く加工中に弾性変形を生じ，加工 精度を低下させ，工具寿命を低下させるという問題もある． このような背景から，図 1 に示すような，外周刃方式に振 動を付与した振動援用型外周刃切断方式3)_{が検討されてい} る．振動方式は，外周刃あるいは工作物に振動を付与するこ とによって切断抵抗を減少させ，加工精度，工具寿命が向上 することが明らかにされてきている．一方，これまでに報告 されている実験検討では工作物側に振動を付与する場合の みに留まっている． そこで，本研究では，外周刃側に円振動を付与することで 切断抵抗を減少させ，加工精度の向上や，工具寿命が延長す ることを実験的に検討することを目的としている．本研究で は，振動援用型外周刃スライシング装置を用いて，ソーダガ ラスを工作物として一連の条件で切断実験を行い，切断中の 状態を検討して得られた結果を述べる． 2. 切断抵抗の比較 ここでは，無振動で加工を行った場合と外周刃側に振動を 加えた場合，工作物側に振動を加えた場合の切断抵抗を比較 する．表 1 に主な実験条件を示し，図 2 に切断送り速度と切 断抵抗の関係を示す．切断抵抗は外周刃と工作物が接触する 面積が最大となる範囲で得られる抵抗を平均したものを使 用する． 図 2 から無振動方式に比べ，振動方式で切断を行った場合 の切断抵抗が減少していることが分かる．また，外周刃側に 振動を加えた場合と工作物側に振動を加えた場合を比較す ると，外周刃側に振動を加えた場合の切断抵抗が工作物側に 振動を加えた場合の切断抵抗よりも若干値が大きくなって いる． ここで振動切断における切断抵抗の減少に寄与する値で ある接触抵抗について説明する．振動方式での平均切断抵抗

)

( X

F

_nv



は，式（1）のように切断送り速度

X

に接触抵抗

F

_c と接触率

η

( X

)

の積を足したものになり,

ϕ

は増加率を示 す3)_．

)

(

)

(

X

X

F

X

F

_nv



=

ϕ

・



+

・

_c

η



………（1） つまり接触率が小さくなると平均切断抵抗も小さくなる． ここで，本実験の条件から接触率を求めると，切断送り速度 が 40mm/min で鉛直方向に 170µm の振幅で振動を付与した場 合，接触率が 9.15%となることに対して，振幅 100µm の円振 動を付与した場合は 11.50%となる．このことから，外周刃 側に振動を加えた場合よりも，工作物側に振動を加えた場合 において接触抵抗が低いため，切断抵抗がわずかに小さくな ったと考えられる．これらのことから，外周刃側に振動を加 えた場合よりも，工作物側に振動を加えた場合において接触 図 1 振動援用型外周刃方式 表 1 各項目の実験条件 図 2 無振動方式と振動方式の切断抵抗 抵抗が低いため，切断抵抗がわずかに小さくなったと考えら れる．これらのことから，外周刃側に振動を加えた場合にお いて，工作物側に振動を加えた場合と同様に切断抵抗を減少 させる効果があるということが実験結果からも分かった． 切断抵抗の比較 回転数[rpm] 5000 振動数[Hz] 10 外周刃側[μm] 100 振幅 工作物側[μm] 170 切断送り速度[mm/min] 18,42,60,78,102,120,168 切断長さ[mm] 60

0 2000 4000 6000 8000 10000 40 50 60 70 実験条件 回転数 5000rpm 音圧 レベル (LA )[ dB ] 周波数[Hz] 0 2000 4000 6000 8000 10000 40 50 60 70 実験条件 回転数  5000rpm 送り速度 102mm/min 音圧 レベル( LA )[ dB] 周波数[Hz] 0 2000 4000 6000 8000 10000 40 50 60 70 回転数  5000rpm 送り速度 102m/min 振動数  20Hz 振幅    25μm 音圧 レベル( LA )[ dB] 周波数[Hz] 0 10 20 30 40 50 15μm(42) 25μm(42) 100μm(42) 無振動(42) 25μm(102) 100μm(102) 無振動(102) (mm/min) 表面う ね り 量  μm 3. 振動切断における切断精度 振動方式の場合，加工精度にどのような影響を及ぼすかを 調べた．実験は無振動方式と振動方式（外周刃側振動と工作 物側振動）の場合の表面うねりを比較した．(a)に無振動方 式の場合の結果，(b)に振動方式の場合の結果，(c)に表面う ねりの測定位置を示し，図 4 に各条件で切断を行った際に生 じた表面うねりの最大値のばらつきと，表面うねりの最大値 を平均化したグラフを示す． 図 3 より，振動方式の場合に表面うねりが減少しているこ とがわかる．また，図 4 より，無振動方式と振動方式を比較 した場合，無振動方式において表面うねりの最大値のばらつ きが大きいという結果となった．これは振動を付与すること で切断中の外周刃の弾性変形が抑制されたため4)_{，うねり量} が小さくなり，ばらつきも小さくなったと考えられる．次に， 表面うねり形状が途中で湾曲した形状になっていることが 分かる．これは，切断終了間際に弾性変形していた外周刃が 工作物から分離する過程で元の形状に戻り，その影響を受け て表面うねりが大きくなったものと考えられる． 4. 切断中の騒音測定実験 工作物を切断した場合の騒音を測定した．測定条件は普通 騒音計を使用し，モータ音，無振動方式での騒音，振動方式 での騒音を測定し，FFT 解析を行った．その結果を図 5 に示 す．(a)は主軸モータのみ回転させた場合の騒音，(b)は無振 動方式での騒音，(c)は振動方式での騒音の結果である． 無振動方式と振動方式を比較すると，音圧レベルにほとん ど差がないことが分かる．このことから，振動方式の場合で も切断中の騒音は増加しないといえる．モータ音，無振動方 式，振動方式を比較すると，モータ音のみの場合と比較して 無振動方式と振動方式の 4000Hz から 8000Hz の音圧レベル が大きくなっている．このことから，加工音はこれらの周波 数の音ではないかと考えられる． 5．結 言 本研究では，振動援用型外周刃スライシング装置を用いて， 様々な条件での加工特性を実験によって確認した．得られた 結果を要約すると，以下のようになる． 1) 外周刃側に振動を加えた場合と，工作物側に振動を加え た場合では同様の切断抵抗を減少させる効果があると いうことが分かった． 2) 工作物を切断した場合の表面うねりは，振動を付与する ことで減少し，ばらつきが減少した． 3) 無振動方式と振動方式の切断中に発生する騒音は，ほぼ 変わらないことが分かった． 参考文献 1) 丸井悦男：超精密加工学，コロナ社，（1997） p122， 123，125． 2) 大下秀男：セラミックスの切断加工 (1982) p39． 3) 畝田道雄，塚田広昌，石川憲一，諏訪部仁：機械式円 振動スピンドルを用いた振動外周刃切断方式の基本加 工特性評価に関する研究，2005 年度砥粒加工学会学術 講演会講演論文集，(2005) p31． 4) 畝田道雄，石川憲一，諏訪部仁，畝田道雄：外周刃ス ライシング方式におけるブレードの原点復帰効果に関 する理論的研究，精密工学会誌，66，7 (2000) 1115． (a)無振動方式 (b)振動方式(工作物側振動) (c)測定位置 図 3 切断面の表面うねり 図 4 表面うねりの最大最小値と平均値 （カッコ内の数値は切断送り速度） (a)モータ音 (b)無振動方式 (c)振動方式 図 5 騒音測定結果 工作物側 工作物側 外周刃側 工作物側 外周刃側
