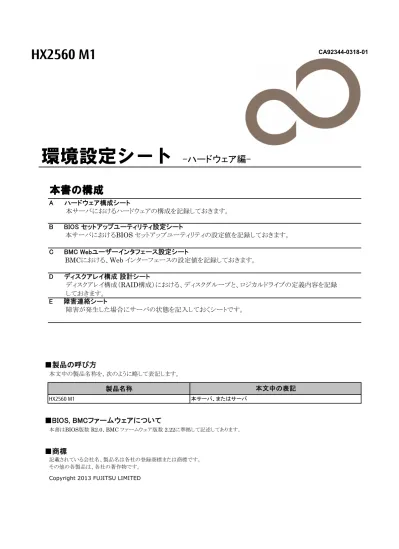

環境設定シート

(1)

HX2560 M1

CA92344-0318-01

本書の構成

■製品の呼び方

本文中の製品名称を、次のように略して表記します。

製品名称

HX2560 M1

■BIOS, BMCファームウェアについて

本書はBIOS版数 R2.0、BMC ファームウェア版数 2.22に準拠して記述してあります。

■商標

記載されている会社名、製品名は各社の登録商標または商標です。

その他の各製品は、各社の著作物です。

Copyright 2013 FUJITSU LIMITED

環境設定シート

-ハードウェア編-A 　ハードウェア構成シート

　　

本サーバにおけるハードウェアの構成を記録しておきます。

B BIOS セットアップユーティリティ設定シート

本サーバにおけるBIOS セットアップユーティリティの設定値を記録しておきます。

C BMC Webユーザーインタフェース設定シート

BMCにおける、Web インターフェースの設定値を記録しておきます。

D ディスクアレイ構成設計シート

ディスクアレイ構成（RAID構成）における、ディスクグループと、ロジカルドライブの定義内容を記録

しておきます。

E 障害連絡シート

障害が発生した場合にサーバの状態を記入しておくシートです。

本文中の表記

本サーバ、またはサーバ

(2)

Ａハードウェア構成シート

本サーバにおけるハードウェアの構成を記録しておきます。

選択構成箇所については、選択した構成の（）内に

✔

を付けておきます。

なお、本書に記載されていない、本サーバで新規にサポートされた製品をご使用の場合は、空欄部分に情報を記載してください。

■

CPU

CPU1 CPU2

( )

■

RAMモジュール

■内蔵ストレージデバイス

Bay0

Bay1

Bay2

Bay3

Bay4

Bay5

Bay6

Bay7

Bay8

Bay9

内蔵2.5インチBC-SATA HDD-1TB(7.2krpm)

( )

内蔵

2.5インチBC-SATA HDD-500GB(7.2krpm)

( )

内蔵2.5インチBC-SATA HDD-250GB(7.2krpm)

( )

■

PCIカード

slot1

slot2

slot3

slot4

slot5

slot6

インテル Xeon Phi コプロセッサー 5110P

( )

－

GPUコンピューティングカード(NVIDIA Tesla K20X)

( )

－

GPUコンピューティングカード(NVIDIA Tesla K20)

( )

－

IB HCAカード(56Gbps)

－

( )

－

IB HCAカード(40Gbps)

－

( )

－

SASアレイコントローラカード (型名： )

－

( )

SASアレイコントローラカード (型名： )

－

( )

搭載CPU

Xeon プロセッサー E5-2680 (2.70GHz/8コア/20MB)

搭載位置

搭載RAMモジュール

P1-DIMM-1D

Xeon プロセッサー E5-2670 (2.60GHz/8コア/20MB)

P1-DIMM-1A

P1-DIMM-1C

P2-DIMM-1F

Xeon プロセッサー E5-2660 (2.20GHz/8コア/20MB)

Xeon プロセッサー E5-2643 (3.30GHz/4コア/10MB)

拡張カード

搭載内蔵ストレージデバイス

P1-DIMM-1B

P2-DIMM-1G

PCIスロット位置

搭載位置

P2-DIMM-1H

P2-DIMM-1E

(3)

Ｂ BIOS セットアップユーティリティ設定シート

本サーバにおけるBIOS セットアップユーティリティの設定値を記録しておきます。

サーバブレードの台数に応じて、次の表をコピーして記録してください。

ご購入時の設定値から設定を変更していない場合は、「（　）ご購入時設定を変更していない」に ✔ を付けてください。

設定を変更した場合は、「設定値」欄の（）内に

✔

を付けてください。

BIOS

セットアップユーティリティは以下の方法で起動します。

POST 中、画面に下記メッセージが表示されている間に、【DEL】キーを押してください。

POST 終了後、BIOS セットアップユーティリティのMain メニューが表示されます。

BIOS セットアップユーティリティを起動する前にシステムが起動してしまった場合は、

【Ctrl】＋【Alt】＋【Del】キーを押して、システムを再起動してください。

B.1 Mainメニュー

（

）ご購入時設定を変更していない

設定値

System Date MM/DD/YYYY 現在の日付を表示／入力

System Time HH:MM:SS 現在の時刻を表示／入力

xxxxxxxxxxxxxxxxxxx ボード名を表示

Version x.xx BIOS版数を表示

Build Date mm/dd/yyyy BIOSの日付

Memory Information

Total Memory xxxxx MB (xxxx) メモリ容量を表示

設定項目ご購入時設定

Press TAB to display BIOS POST message

Press DEL to run Setup

Press F11 to invoke Boot Menu

Press F12 to bott from PXE/LAN

(4)

B.2 Advancedメニュー

設定値

> Boot Feature ■Boot Featureサブメニューへ

> CPU Configuration ■CPU Configurationサブメニューへ

> Chipset Configuration ■Chipset Configurationサブメニューへ

> SATA Configuration ■SATA Configurationサブメニューへ

> SCU Configuration ■SCU Configurationサブメニューへ

> PCIe/PCI/PnP Configuration ■PCIe/PCI/PnP Configurationサブメニューへ

> Super IO Configuration ■Super IO Configurationサブメニューへ

> Serial Port Console Redirection ■Serial Port Console Redirectionサブメニューへ

> ACPI Settings ■ACPI Settingsサブメニューへ

> ME Subsystem ME Versionなど表示

■

Boot Featureサブメニュー

（）ご購入時設定を変更していない

設定値 Boot Feature

Quiet Boot Enabled ( )Disabled

AddOn ROM Display Mode Force BIOS ( )Keep Current

Bootup Num-Lock On ( )Off

Wait For "F1" If Error Enabled ( )Disabled

Interrupt 19 Capture Enabled ( )Disabled

Re-Try Boot Enabled ( )Legacy Boot ( )EFI Boot

Power Configuration

Watch Dog Function Disabled ( )Enabled

Power Button Function Instant Off ( )4 Seconds Override Restore on AC Power Loss Last State ( )Stay Off ( )Power On

■

CPU Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 CPU Configuration

> Socket 1 CPU Information CPU1情報の表示

> Socket 2 CPU Information CPU2情報の表示

CPU Speed xxxxx MHz CPU周波数を表示

64-bit Supported 表示のみ

Clock Spread Spectrum Disabled ( )Enabled

RTID Optimal ( )Alternate

Hyper-threading Enabled ( )Disabled

Active Processor Cores *1 All ( )1 ( )2 ( )4 ( )6 ( )8

Limit CPUID Maximum Disabled ( )Enabled

Execute Disable Bit Enabled ( )Disabled

Intel(R) AES-NI Enabled ( )Disabled

MLC Streamer Prefetcher Enabled ( )Disabled

MLC Spatial Prefetcher Enabled ( )Disabled

DCU Streamer Prefetcher Enabled ( )Disabled

DCU IP Prefetcher Enabled ( )Disabled

Intel Virtualization Technology Enabled ( )Disabled

> CPU Power Management Configuration ■CPU Power Management Configurationサブメニューへ

*1: 搭載CPUによって、設定可能な値は異なります。

(5)

■

CPU Power Management Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 CPU Power Management Configuration

Power Technology Energy Efficient ( )Disable ( )Custom

EIST *1 Enabled ( )Disabled

Turbo Mode *1 Enabled ( )Disabled

C1E Support *1 Enabled ( )Disabled

CPU C3 Report *1 Disabled ( )Enabled

CPU C6 Report *1 Enabled ( )Disabled

CPU C7 Report *1 Enabled ( )Disabled

Package C State limit *1 C6 ( )C0 ( )C2 ( )No limit

Energy/Performance Bias Balanced Performance ( )Performance ( )Balanced Energy ( )Energy Efficient Factory Long Duration Power Limit 60 Watts 表示のみ

Long Duration Power Limit 0 [ ] (0-255)

Factory Long Duration Maintained 10 s 表示のみ

Long Duration Maintained 0 [ ] (0-255) Recommended Short Duration Power Limit 1.2 * Long Duration 表示のみ

Short Duration Power Limit 0 [ ] (0-255)

*1: Power TechnologyがCustom時に表示。

■

Chipset Configurationサブメニュー

（）ご購入時設定を変更していない

設定値

> North Bridge ■North Bridgeサブメニューへ

> South Bridge ■South Bridgeサブメニューへ

■

North Bridgeサブメニュー

（）ご購入時設定を変更していない

設定値

> Integrated IO Configuration ■Integrated IO Configurationサブメニューへ

> QPI Configuration ■QPI Configurationサブメニューへ

> DIMM Configuration ■DIMM Configurationサブメニューへ

(6)

■

Integrated IO Configurationサブメニュー

（）ご購入時設定を変更していない

設定値

Intel(R) VT-d Enabled ( )Disabled

Ageing Timer Rollover 128 us ( )Disabled ( )Dafault ( )32 us ( )512 us

Intel(R) IO-AT Enabled ( )Disabled

DCA Support Enabled ( )Disabled

MMCFG BASE 0x80000000 ( )0x80000000 ( )0xA0000000 ( )0xC0000000

Slot1 Riser Card RSC-R2UG-2E16-X9 ライザーカードの情報を表示

Slot2 Riser Card RSC-R2UG-2E16-X9 ライザーカードの情報を表示

Slot3 Riser Card RSC-R2UG-2E16R-X9 ライザーカードの情報を表示

Slot4 Riser Card RSC-R2UG-2E16R-X9 ライザーカードの情報を表示

Slot5 Riser Card RSC-R2UG-R16R/UR-X9 ライザーカードの情報を表示

IIO 1 PCIe port Bifurcation Control

CPU1 Slot5 PCI-E 3.0 x8 Link Speed GEN3 ( )GEN1 ( )GEN2 CPU1 Slot2 PCI-E 3.0 x16 Link Speed GEN3 ( )GEN1 ( )GEN2 CPU1 Slot1 PCI-E 3.0 x16 Link Speed GEN3 ( )GEN1 ( )GEN2

IIO 2 PCIe port Bifurcation Control

CPU2 Slot3 PCI-E 3.0 x16 Link Speed GEN3 ( )GEN1 ( )GEN2 CPU2 Slot4 PCI-E 3.0 x16 Link Speed GEN3 ( )GEN1 ( )GEN2

■

QPI Configurationサブメニュー

（

）ご購入時設定を変更していない

設定値

Current QPI Speed Fast 現在の設定を表示

Current QPI Link Freq 8.0 GT/s 現在の設定を表示

Isoc Disabled ( )Enabled

QPI Speed Mode Fast ( )Slow

QPI Link Frequency Select Auto ( )6.4 GT/s ( )7.2GT/s ( )8.0 GT/s

■

DIMM Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 Meory Configuration

Current Memory Mode Independed 現在の設定を表示

Current Memory Speed 1333 MHz 現在の設定を表示

Mirroring Supported 現在の設定を表示

Sparing Not Possible 現在の設定を表示

> DIMM Information DIMM情報の表示

Memory Mode Independed ( )Mirroring ( )Lock Step

DRAM RAPL MODE RAPL MODE1 ( )Disabled ( )RAPL MODE0

DDR Speed Force DDR3 1600 ( )Auto ( )Force DDR3 800 ( )Force DDR3 1066 ( )Force DDR3 1333 ( )Force SPD

Channel Interleaving Auto ( )1 Way ( )2 way ( )3 Way ( )4 Way

Rank Interleaving Auto ( )1 Way ( )2 way ( )4 Way ( )8 Way

Patrol Scrub Enabled ( )Disabled

Demand Scrub Disabled ( )Enabled

Data Scrambling Enabled ( )Disabled

Device Tagging Disabled ( )Enabled

Thermal Throttling CLTT ( )Disabled

(7)

■

South Bridgeサブメニュー

（）ご購入時設定を変更していない

設定値 PCH Information Name Patsuburg チップ情報を表示 Stepping 06 (C1 Stepping) ステッピングを表示 USB Devices:

2 Keyboards, 1 Mouse, 1 Point

All USB Devices Enabled ( )Disabled

EHCI Controller 1 Enabled ( )Disabled

EHCI Controller 2 Enabled ( )Disabled

Legacy USB Support Enabled ( )Auto ( )Disabled

Port 60/64 Emulation Enabled ( )Disabled

EHCI Hand-Off Disabled ( )Enabled

■

SATA Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 SATA Configuration

SATA Port 0 xxxxxxxxxx SATA Port (I-SATA0)に接続されているHDD情報を表示

SATA Mode AHCI Mode ( )Disabled ( )IDE Mode ( )RAID Mode

Aggressive Link Power Management Enabled ( )Disabled

Serial-ATA Controller 0 *2 Compatible ( )Disabled ( )Enhanced Serial-ATA Controller 1 *2 Enhanced ( )Disabled

SATA RAID Option ROM/UEFI Driver *3 Enabled ( )Disabled

Port 0 Hot Plug *1 *3 Enabled ( )Disabled

Port 0 Staggered Spin-up *1 Disabled ( )Enabled Port 1 Staggered Spin-up *1 Disabled ( )Enabled Port 2 Staggered Spin-up *1 Disabled ( )Enabled Port 3 Staggered Spin-up *1 Disabled ( )Enabled Port 4 Staggered Spin-up *1 Disabled ( )Enabled Port 5 Staggered Spin-up *1 Disabled ( )Enabled

*1: SATA ModeがAHCI Mode時に表示。 *2: SATA ModeがIDE Mode時に表示。 *3: SATA ModeがRAID Mode時に表示。

(8)

■

SCU Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 SCU Configuration

Storage Controller Unit Enabled ( )Disabled

SCU RAID Option ROM/UEFI Driver Enabled ( )Disabled

SCU Port 0 xxxxxxxxxx SCU Port (S-SATA0)に接続されているHDD情報を表示

■

PCIe/PCI/PnP Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 PCIe/PCI/PnP Configuration

Launch Storage OpROM Policy Legacy only ( )UEFI only Launch Video OpROM Policy Legacy only ( )UEFI only

PCI Latency Timer 96 PCI Bus Clocks ( )32 PCI Bus Clocks ( )64 PCI Bus Clocks ( )128 PCI Bus Clocks ( )160 PCI Bus Clocks ( )192 PCI Bus Clocks ( )224 PCI Bus Clocks ( )248 PCI Bus Clocks

PERR# Generation Disabled ( )Enabled

SERR# Generation Disabled ( )Enabled

Maximum Payload Auto ( )128 Bytes ( )256 Bytes

Maximum Read Request Auto ( )128 Bytes ( )256 Bytes ( )512 Bytes ( )1024 Bytes ( )2048 Bytes ( )4096 Bytes

ASPM Support Disabled ( )Auto

Above 4G Decording Enabled ( )Disabled

CPU1 Slot 1 PCI-E 3.0 x16 OPROM Enabled ( )Disabled CPU1 Slot 2 PCI-E 3.0 x16 OPROM Enabled ( )Disabled CPU2 Slot 3 PCI-E 3.0 x16 OPROM Enabled ( )Disabled CPU2 Slot 4 PCI-E 3.0 x16 OPROM Enabled ( )Disabled CPU1 Slot 5 PCI-E 3.0 x8 OPROM Enabled ( )Disabled PCH Slot 6 PCI-E 2.0 x4 OPROM Enabled ( )Disabled

Onboard LAN Option ROM Select PXE ( )iSCSI

Load Onboard LAN 1 Option ROM Enabled ( )Disabled Load Onboard LAN 2 Option ROM Disabled ( )Enabled

VGA Priority Onboard ( )Offboard

Network stack Disabled ( )Enabled

■

Super IO Configurationサブメニュー

（

）ご購入時設定を変更していない

設定値 Super IO Configuration

Super IO Chip xxxxxxxxxxxx チップ情報を表示

> Serial Port 1 Configuration ■Serial Port 1 Configurationサブメニューへ > Serial Port 2 Configuration ■Serial Port 2 Configurationサブメニューへ

(9)

■

Serial Port 1 Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 Serial Port 1 Configuration

Serial Port Enabled ( )Disabled

Device Settings IO=xxxh; IRQ=x; 現在の設定を表示

Change Settings Auto ( )IO=3F8h; IRQ=4; ( )IO=3F8h; IRQ=3;

( )IO=2F8h; IRQ=3; ( )IO=3E8h; IRQ=5; ( )IO=2E8h; IRQ=7;

( )IO=3F8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=2F8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=3E8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=2E8h; IRQ=3,4,5,6,7,10,11,12;

Device Mode Normal ( )High Speed

■

Serial Port 2 Configurationサブメニュー

（

）ご購入時設定を変更していない

設定値 Serial Port 2 Configuration

SOL Serial Port Enabled ( )Disabled

Device Settings IO=xxxh; IRQ=x; 現在の設定を表示

SOL Change Settings Auto ( )IO=3F8h; IRQ=4; ( )IO=3F8h; IRQ=3;

( )IO=2F8h; IRQ=3; ( )IO=3E8h; IRQ=5; ( )IO=2E8h; IRQ=7;

( )IO=3F8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=2F8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=3E8h; IRQ=3,4,5,6,7,10,11,12; ( )IO=2E8h; IRQ=3,4,5,6,7,10,11,12;

SOL Device Mode Normal ( )High Speed

Serial Port 2 Attribute SOL ( )COM

■

Serial Port Console Redirectionサブメニュー

（）ご購入時設定を変更していない

設定値

COM1

COM1 Console Redirection Disabled ( )Enalded

> Console Redirection Settings ■Console Redirection Settings(COM1)サブメニューへ

SOL

SOL Console Redirection Enabled ( )Disabled

> Console Redirection Settings ■Console Redirection Settings(SOL)サブメニューへ

Serial Port for Out-of-Band Management/ Windows Emergency Management Services (EMS)

EMS Console Redirection Disabled ( )Enalded

> Console Redirection Settings ■Console Redirection Settings(EMS)サブメニューへ

(10)

■

Console Redirection Settings (COM1)サブメニュー

（）ご購入時設定を変更していない

設定値 COM1

Console Redirection Settings

Terminal Type VT100+ ( )VT100 ( )VT-UTF8 ( )ANSI

Bits per second 115200 ( )9600 ( )19200 ( )38400 ( )57600

Data Bits 8 ( )7

Parity None ( )Even ( )Odd ( )Mark ( )Space

Stop Bits 1 ( )2

Flow Control None ( )Hardware RTS/CTS

VT-UTF8 Combo Key Support Enabled ( )Disabled

Recorder Mode Disabled ( )Enabled

Resolution 100x31 Enabled ( )Disabled

Legacy OS Redirection Resolution 80x25 ( )80x24

Putty KeyPad VT100 ( )LINUX ( )XTERMR6 ( )SCO ( )ESCN ( )VT400

Redirection After BIOS POST Always Enabled ( )Bootloader

■

Console Redirection Settings (SOL)サブメニュー

（）ご購入時設定を変更していない

設定値 SOL

Console Redirection Settings

Bits per second 115200 ( )9600 ( )19200 ( )38400 ( )57600

Data Bits 8 ( )7

Parity None ( )Even ( )Odd ( )Mark ( )Space

Stop Bits 1 ( )2

VT-UTF8 Combo Key Support Enabled ( )Disabled

Recorder Mode Disabled ( )Enabled

Resolution 100x31 Enabled ( )Disabled

Legacy OS Redirection Resolution 80x25 ( )80x24

Putty KeyPad VT100 ( )LINUX ( )XTERMR6 ( )SCO ( )ESCN ( )VT400

Redirection After BIOS POST Always Enabled ( )Bootloader

■

Console Redirection Settings (EMS)サブメニュー

（）ご購入時設定を変更していない

設定値

Out-of-Band Mgmt Port COM1 ( )SOL

Bits per second 115200 ( )9600 ( )19200 ( )38400 ( )57600

Data Bits 8 現在の設定を表示 Parity None 現在の設定を表示 Stop Bits 1 現在の設定を表示

■

ACPI Settings サブメニュー

（）ご購入時設定を変更していない

設定値 ACPI Settings

ACPI State S1 (CPU Stop Clock) ( )Suspend Disabled

NUMA Enabled ( )Disabled

High Precision Event Timer Enabled ( )Disabled

(11)

B.3 Event Logメニュー

設定値

> Change Smbios Event Log Settings ■Change Smbios Event Log Settingsサブメニューへ View Smbios Event Log

■

Change Smbios Event Log Settingsサブメニュー

（）ご購入時設定を変更していない

設定値 Enabling/Disabling Options

Smbios Event Log Enabled ( )Disabled

Runtime Error Logging Support Enabled ( )Disabled

Memory Corr. Error Thershold 10 [ ] (1-15)

PCI Error Logging Support Enabled ( )Disabled

Erasing Settings

Erase Event Log No ( )Yes, Next reset ( )Yes, Every reset

When Log is Full Do Nothing ( )Erase Immediately

Smbios Event Log Standard Settings

Log System Boot Event Disabled ( )Enabled

MECI 1 [ ] (1-255)

METW 60 [ ] (0-99)

B.4 IPMIメニュー

（）ご購入時設定を変更していない

設定値

IPMI Firmware Revision x.xxx ファームウェア版数を表示

IPMI STATUS xxxxxxxxx 状態を表示

> System Event Log ■System Event Logサブメニューへ

> BMC Network Configuration ■BMC Network Configurationサブメニューへ

■

System Event Logサブメニュー

（）ご購入時設定を変更していない

設定値 Enabling/Disabling Options

SEL Components Enabled ( )Disabled

Erasing Settings

Erase Event Log No ( )Yes, Next reset ( )Yes, Every reset

When Log is Full Do Nothing ( )Erase Immediately

■

BMC Network Configurationサブメニュー

（）ご購入時設定を変更していない

設定値 BMC Network Configuration

LAN Channl 1

IPMI LAN Selection xxxxxxxxx

IPMI LAN Link Status: xxxxxxxxx

Update IPMI LAN Configuration No ( )Yes

Configuration Address Source *1 DHCP ( )Static

Station IP Address *1 *2 xxx.xxx.xxx.xxx [ . . . ] Subnet Mask *1 *2 xxx.xxx.xxx.xxx [ . . . ] Station MAC Address xx-xx-xx-xx-xx-xx IPMI LANのMAC addressを表示

Gatway IP Address *1 *2 xxx.xxx.xxx.xxx [ . . . ]

*1: Update IPMI LAN ConfigurationがYes時に変更可能。 *2: Configuration Address SourceがStatic時に変更可能。

(12)

B.5 Bootメニュー

（）ご購入時設定を変更していない

設定値

Set Boot Priority

1st Boot Device CD/DVD ( )Disabled ( )[ ] 2nd Boot Device Hard Disk ( )Disabled ( )[ ] 3rd Boot Device USB Hard Disk ( )Disabled ( )[ ] 4th Boot Device Removable ( )Disabled ( )[ ] 5th Boot Device Network:IBA GE S1... ( )Disabled ( )[ ] 6th Boot Device UEFI: Built-in EF... ( )Disabled ( )[ ]

> Delete Boot Options

> Hard Disk Drive BBS Priorities ■Hard Disk Drive BBS Prioritiesサブメニューへ > Network Device BBS Priorities ■Network Device BBS Prioritiesサブメニューへ > UEFI Boot Drive BBS Priorities ■UEFI Boot Drive BBS Prioritiesサブメニューへ

■

Hard Disk Drive BBS Prioritiesサブメニュー

（

）ご購入時設定を変更していない

設定値 Hard Disk Drive BBS Priorities

1st Device ( )Disabled ( )[ ] 2nd Device ( )Disabled ( )[ ] 3rd Device ( )Disabled ( )[ ] 4th Device ( )Disabled ( )[ ]

■

Network Device BBS Prioritiesサブメニュー

（

）ご購入時設定を変更していない

設定値 Network Device BBS Priorities

1st Device IBA GE Slot 8100 ... ( )Disabled ( )[ ]

■

UEFI Boot Drive BBS Prioritiesサブメニュー

（）ご購入時設定を変更していない

設定値 UEFI Boot Drive BBS Priorities

1st Device UEFI: Built-in EF... ( )Disabled ( )[ ]

(13)

B.6 Securityメニュー

（）ご購入時設定を変更していない

設定値 Password Description

If ONLY the Administrator's password is set, then this only limits access to Setup and is only asked for when entering Setup. If ONLY the User's password is set, then this is a power on password and must be entered to boot or enter Setup. In Setup the user will have Administrator rights.

The password length must be in the following range:

Minimum length 3

Maximum length 20

Password Check Setup ( )Always

Administrator Password Administrator Password の設定

User Password *1 User Password の設定

*1: Administrator Password設定時に表示

B.7 Save & Exitメニュー

設定値 Discard Changes and Exit

Save Changes and Reset

Save Options Save Changes Discard Changes

Restore Optimized Defaults Save as User Defaults Restore User Defaults Boot Override IBA GE Slot 8100 **** UEFI: Built-in EFI Shell

(14)

Ｃ BMC Webユーザーインタフェース設定シート

BMCにおける、Web インターフェースの設定値を記録しておきます。

ご購入時の設定値から設定を変更していない場合は、「（）ご購入時設定を変更していない」に

✔

を付けてください。

「ご購入時設定」欄の線で囲まれている項目については、設定値の変更が可能です。

C.1 Alerts
