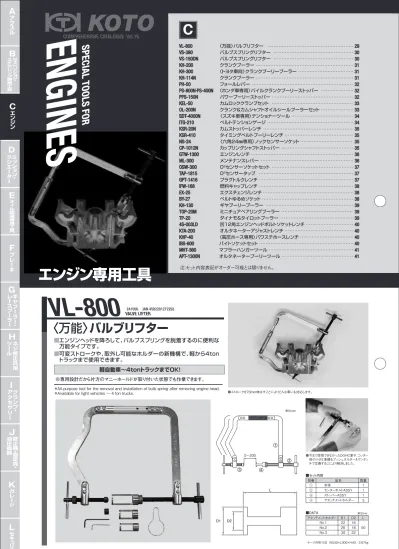

エンジン専用工具
ENGINES
SPECIAL TOOLS FOR
エンジン専用工具
VL-800
VS-380
VS-150DN
KH-200
KH-300
KH-114N
PH-50
PS-800N.PS-400N
PPS-150N
KEL-50
OL-200N
SDT-4000N
ITG-210
KSR-20N
KSR-410
NS-24
CP-1012N
GTW-1300
ML-300
OSW-300
TAP-1815
GPT-1416
IFW-168
EX-25
BY-27
KH-130
TOP-20M
TP-20
4S-003LD
KTA-200
KHP-40
IBS-600
MHT-360
APT-1300N
29 30 30 31 31 31 32 32 32 33 33 34 34 35 35 35 35 36 36 37 37 37 38 38 38 39 39 39 40 40 40 40 41 41 〈万能〉バルブリフター バルブスプリングリフター バルブスプリングリフター クランクプーラー 〈トヨタ車向〉クランクプーリープーラー クランクプーラー フォールレバー 〈ホンダ車専用〉パイルクランクプーリーストッパー パワープーリーストッパー カムロッククランプセット クランク＆カムシャフトオイルシールプーラーセット 〈スズキ車専用〉テンショナーツール ベルトテンションゲージ カムストッパーレンチ タイミングベルトプーリーレンチ 〈六角24㎜専用〉ノックセンサーソケット カップリングシャフトストッパー エンジンレンチ メンテナンスレバー Ｏ２センサーソケットセット Ｏ２センサータップ プラグトルクレンチ 燃料キャップレンチ エクスチェンジレンチ ベルトゆるめソケット ギヤプーリープーラー ミニチュアベアリングプーラー ダイナモ＆タイロットプーラー 凹12角エンジンヘッドボルトソケットレンチ オルタネーターアジャストレンチ 〈高圧ホース専用〉パワステホースレンチ バイトソケットセット マフラーハンガーツール オルタネータープーリーツール 注：セット内容表記がオーダー可能とは限りません。ENGINES
■
エンジンヘッドを降ろして、バルブスプリングを脱着するのに便利な
万能タイプです。
■
可変ストロークや、取外し可能なホルダーの新機構で、軽から４ton
トラックまで使用できます。
●専用設計だから片方のマニーホールドが取り付いた状態でも作業できます。＊All-purpose tool for the removal and installation of bulb spring after removing engine head. ＊Available for light vehicles ∼ 4 ton trucks.
ケース外形寸法 W530×L300×H40／2.67kg
VL-800
241000 JAN 4582281272292 VALVE LIFTER〈万能〉バルブリフター
部番 ① ② ③ ④ 数量 1 1 1 3 本体 センターボルトＡＳＳＹ ストッパーＡＳＳＹ アタッチメントホルダー 品名 ■セット内容 L 50 D2 16 18 22 D1 22 26 30 No.1 No.2 No.3 アタッチメントホルダー ■DATA 単位mm軽自動車∼4tonトラックまでOK！
●今まで使用できなかったDOHC車や、コッター 径の小さな車種もプッシュホルダーをワンタッ チで交換するこにより解決しました。 ●ストロークを70mm伸ばすことによりどんな車にも対応します。 単位ｍｍ 0∼200 3 4 2 1 L D2 D1B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 ●DOHC以外でも日産E型エンジン、ワーゲン、ゴルフ等バルブスプリングがエンジンフ レームに囲まれているタイプにも使用できます。■
ツインカム等のエンジンヘッドを降ろすことなく、バルブスプリング（コッタ
ー）を外し、ステームシール等の交換ができます。
■
コッターがワンタッチで取付できます。
■
軽自動車∼乗用車のOHC、DOHCエンジンにご使用ください。
＊Special designed for DOHC engines.
With engines as mounted repair works are practicable even for mini cars.
注意 1.マニホールド等で、エアーノズルが付かない場合はショートエアーノズルをお求めください。 2.アルトワークス等にご使用の場合は、12mmエアーノズルをお求めください。 3.1G-EU、VH45DE、CD20等リテーナー径が29mm以上の場合はホルダー（L）をお求めください。 注意 1.マニホールド等で、エアーノズルが付かない場合はショートエアーノズルをお求めください。 2.アルトワークス等にご使用の場合は、12mmエアーノズルをお求めください。
VS-380
256000 JAN 4582281272308VALVE SPRING LIFTER FOR DOHC MODELS
バルブスプリングリフター
●ディーゼルエンジン使用可能 ●ダブルスプリング使用可能■
エンジンヘッドを降ろすことなく、バルブスプリング（コッター）を外しステ
ームシール等が交換できます。
■
乗用車∼小型トラックのOHC及びディーゼルエンジンにご使用ください。
＊If just taking valve spring (cotter) away, can replace steam seals without removal of engine head.
＊Used for Diesel engines and OHC engines for passenger vehicles and small trucks.
VS-150DN
200000 JAN 4582281272001 VALVE SPRING LIFTER FOR OHC MODELSバルブスプリングリフター
ケース外形寸法 W520×L115×H50／2.24kg ケース外形寸法 W135×L175×H35／1.22kg ステームシール エアー圧5kg/㎤ コッター 1 2 3 4 5 9 6 7 8 10 12 11 15 部番 ① ② ③ ④ ⑤ ⑥ ⑦ グリップASSY フレーム ホルダーASSY フックASSY 固定ボルト レール レールホルダー 1 1 1 1 4 1 2 品名 数量 ■セット内容 部番 ⑧ ⑨ ⑩ ⑪ ⑫ ⑮ 固定ボルト（M8） 固定ボルト（M6）ASSY M14エアーノズルASSY コッターアタッチメント ドライバー コッターアタッチメント（L） 2 2 1 1 1 1 品名 数量 部番 ⑬ ⑭ ⑯ ショートエアーノズル 12mmエアーノズル ホルダー（L）ASSY 1 1 1 品名 数量 ■オプション ※オプションはイラスト表示をしていませんOHCエンジン用
ステームシール エアー圧5kg/㎤ コッター ４ ２ １ ３ ５ ６ ７ 部番 ① ② ③ ④ ⑤ ⑥ ⑦ ホルダー センターボルト 爪 爪（ダブルスプリング用） スプリング プッシュガイド M14エアーノズルASSY 1 1 S・L各1 S・L各1 1 1 1 品名 数量 ■セット内容 部番 ⑪ ⑫ ショートエアーノズル 12mmエアーノズル 11 品名 数量 ■オプション ※オプションはイラスト表示をしていませんB
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器KH-300
158000 JAN 4582281270427 CRANKSHAFT PULLEY PULLER〈トヨタ車向〉クランクプーリープーラー
■
クランクプーリーの固定ボルトを外す際のプーリー共回り防止から
プーリー抜取りの連続作業ができます。
＊When removing the fixed bolt of crankshaft pulley , can work for pulling out the pulley in succession as this puller has the preventive function of pulley corotation.
●ラジエーター、コンデンサーの脱着は不要です。 ケース外形寸法 W170×L60×H170／2.47kg ●ロックボルトの取り外し ●プーリーの抜き取り 4 5 6 1 9 8 7 10 11 12 2 3 部番 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ホルダー メネジ センターボルト センターアダプター（S） センターアダプター（L） センターアダプター（LL） ヨークボルト 8mm（S） ヨークボルト 8mm（L） ヨークボルト 8mm（LL） ヨークボルト 6mm 8mmカラー 6mmカラー 1 1 1 1 1 1 2 2 2 2 2 2 品名 数量 ■セット内容 ヨークボルト 8mm（S） ヨークボルト 8mm（L） ヨークボルト 8mm（LL） ヨークボルト 6mm 50 90 110 75 品名 長さ ■ヨークボルト長さ 単位mm 単位mm D 120 B 55∼100 T 19 L 78 Sq 12.7 ■DATA
KH-200
157000 JAN 4582281270410 CRANKSHAFT PULLEY PULLERクランクプーラー
■
取外しにくいクランクプーリーを誰にでも簡単に取外すことができ
ます。
■
φ6、
φ8ボルトとL型爪のセットにより、
トヨタ、ニッサン等、車種を問わ
ず、取外せます。
＊Easy to pull out the tight crankshaft pulley of any vehicle.
ケース外形寸法 W280×L165×H50／1.9kg ●ニッサン車等のネジ穴が無いプーリーはL型爪 をセットし取外してください。 （D＝130∼216） 部番 ① ② ③ ④ ⑤ ⑥ ⑬ ⑭ ⑮ HホルダーASSY センターボルト センターアダプターS センターアダプターL センターアダプターLL 爪S ヨークボルト 6ｍｍ（L75） ヨークボルトL ８mm（L90） ヨークボルトLL ８ｍｍ（L110） 1 1 1 1 1 2 2 2 2 品名 数量 ■セット内容 単位mm H 17 d 14 D 130∼217 L 73 ■DATA ●トヨタ車等のネジ穴が付いているプーリーは、ヨー クボルトを取り付けて外してください。 （D＝48∼108） T B D L Sq 1 4 5 6 13 14 15 2 3 d D L H
KH-114N
クランクプーラー
146000 JAN 4582281270342 CRANKSHAFT PULLEY PULLER■
抜き取り困難な、クランクプーリーを簡単に外すことができます。
■
クランクプーリーの脱着作業にラジエーターを外さないで、簡単
に行う事ができます。
＊Easy to extract the tight crankshaft pulley.
＊Can pull out crankshaft pulley without removal of radiator. ＊Become easy working if fixing H holder by a monkey wrench etc. ●ボルトを利用してますので、しっかりと固定ができます。 ●サービスタップの付いているツーピースのクランクプーリーに対応します。 部番 ⑩ ⑪ ヨークボルトLL 8mm センターアダプターLL 2 1 品名 数量 ■KH-114-30オプションセット ケース外形寸法 W160×L120×H40／0.59kg 2 1 1 部番 ① ② ③ ④ ⑤ ⑥ Hホルダー センターボルト ヨークボルトS 8mm ヨークボルトL 8mm センターアダプターS センターアダプターL 1 1 2 品名 数量 ■セット内容 1 2 3 4 5 6 40∼120 単位mm ●フトコロの深いプーリー等はボルト及び、 アダプターを交換してご使用ください。 KH-114N-30オプションセット 品名：超ロングアダプターASSY PAT PAT
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器軽自動車∼普通自動車
●車種に合わせて6角部が4段階に調整出来る万能型！■
ホンダ車専用クランクプーリーストッパーです。
＊Exclusive tool for HONDA vehicles.
＊Can adjust 4 kinds in height on the hexagon part in compliance with the type of vehicles.
ケース外形寸法 ●ＰＳ-８００Ｎ W２００×L１２０×H１００／１．５０３㎏ ●ＰＳ-４００Ｎ W１６０×L９０×H３０／０．５５４㎏
PS-800N.PS-400N
398000 JAN 4582281274975398100 JAN 4582281274982 PILE CRANK PULLEY STOPPER
〈ホンダ車専用〉パイルクランクプーリーストッパー
■セット内容 品名 部番 PS-800N PS-400N ① ② ③ ④ ⑤ ⑥ ⑦ ホルダー エクステンション（Ｓ） エクステンション（Ｍ） エクステンション（ＳＳ） 固定ボルト（Ｎ） 固定ボルト（ＳＳ） 六角レンチ 1 1 1 1 2 2 1 1 − − 1 − 2 1■
クランクプーリー固定ボルトを暖める時のプーリー固定具です。
■
プーリー内側で固定しますので、ダンパー付プーリー（主にトヨタ
車）や、サービスタップの無いプーリーの固定に大変便利です。
■
滑り発生限界トルク600N・mの強力型。
＊Can be used for loosening crank pulley fix bolts.
＊Very convenient for fixing a pulley with damper (TOYOTA vehicles mainly) as this tool is fixed to the inside of pulley.
＊The max tightening torque −600N-ms.
PPS-150N
170000 JAN 4582281270595 POWER PULLET STOPERパワープーリーストッパー
PAT.D ケース外形寸法 W530×L300×H40／2.67kg ●簡易位置合せ用ハンドル付です。 ●トヨタ車用 ネジ穴を使 用した固定 も 可 能 で す。 ●ピンをセット 後 本 体を セットしま す。 トヨタ車 使用例 PS-800N ●工具側に切り込みを入れる事で、 ソケットの装着が容易になりました。 ●プーリーの淵とほぼ同じ高さでソケットが入ります。 2 3 7 6 5 4 H50 41 58 10 1 H50 11 1/2 sq（12.7） 6 H24 ※軽自動車 専用セットPS-400N
【適応】 ●ライフ ●モビリオ ●フィット ●ザッツ ●穴が開いているプーリーには差込んでの使 用もできます。 ●6S-P44 の使用により、更に作業が楽になり ます。 部番 本体ASSY 爪（S）ASSY 爪（L ）ASSY トヨタ車用ピン 1 1セット 1セット 1セット 品名 数量 ■セット内容PH-50
フォールレバー
147000 JAN 4582281270366 PULLEY HOLDING LEVER■
プーリーが固定できタイミングベルトの交換、脱着、ウォーターボンプ脱
着の作業が早く楽にできます。
●アルミ製プーリーにもご使用できます。 ●Vベルトは消耗品です。 部番 ① ② ③ レバー 延長ハンドル VベルトASSY 1 1 1 品名 数量 ■セット内容 使用車種 能力プーリー径 φ20∼180mm無段階 軽自動車∼普通乗用車 ■DATA ケース外形寸法 W365×L95×H40／1.54kg＊Can put on and take off the water pump speedily and easily. ＊Can be also replaced timing belt.
＊Available to use it for the pulley made by aluminum.
1 2 3 ●取り付け ●締め付け W（爪開き幅） 46∼150 ■DATA 単位mm w
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器■
クランク／カムシャフト等の軸付オイルシールの取付け及び取り外し。
■
手さえ入れば取外せます。しかもシンプル設計で強度に優れたシール
レバー！
＊Can be put on and taken off the oil seal of crankshaft and camshaft.
＊Available for taking off the oil seal by a hand if the space just big enough for you to put your hand enough.
＊Moreover, the seal lever is a simple design, superior and durable quality.
＊Most suitable for the installation work of crank & camshaft at the narrow plac of light vehicles, F.W.D, FR vehicles.
OL-200N
162000 JAN 4582281270458CRANK SHAFT & DRIVE SHAFT OIL SEAL PULLER SET
クランク＆カムシャフトオイルシール
プーラーセット
●軽∼普通乗用車等の狭いスペースでのクランク／カムシャフトのオイルシール装着 作業に最適な工具です。 ※適応:軽自動車∼普通車FF、FR OL-200N-1 OL-200N-2 2-1-1 2-2-1 2-2-2 2-2-3 2-4-1 2-4-2 2-4-3 2-1-2 2-1-3 2-1-4 2-1-5 2-3 ケース外形寸法 W140×L150×H60／1.82kg ■セット内容 品名 部番 クランク＆カムシャフトオイルシールレバー クランク＆カムシャフトオイルシールインサーター プッシュリング φ43 プッシュリング φ47 プッシュリング φ50 OL-200N-1 OL-200N-2 -2-1-1 -2-1-2 -2-1-3 品名 部番 プッシュリング φ58 プッシュリング φ63.5 ジョイントS T＝10 ジョイントM T＝20 ジョイントL T＝30 OL-200N-2-1-4 -2-1-5 -2-2-1 -2-2-2 -2-2-3 品名 部番 プレート カラー φ10 カラー φ12 カラー φ14 OL-200N-2-3 -2-4-1 -2-4-2 -2-4-3 ●クランクシャフトオイルシール抜取り ●カムシャフトオイルシール抜取り ●クランクシャフトオイルシール組み付け ●カムシャフトオイルシール組み付け PAT.D ●小型ディーゼルエンジンにも利用できます。 ●スバル車等やプーリー間に障害物のあるホンダ車にも対応できます。 ケース外形寸法 W260×L135×H110／1.222kg■
ツインカムエンジンのタイミングベルト交換時に、カムプーリ
ーを簡単に固定する事ができます。
■
取り付けはカムプーリーの間隔に合わせてワンタッチ。
KEL-50
272100 JAN 4582281272506 CAM LOCK CLAMP SETカムロッククランプセット
＊Can easily fix cam pulley when exchanging the timing belts of twin cam engine. ＊All you have to do is install at intervals of cam pulleys by one-touch operation. ＊Can be also used for a small diesel engine.
＊Can cope with SUBARU vehicles, and HONDA vehicles having obstructions between pulleys. ■セット内容＆DATA 品名 部番 数量 適応車種 KEL-1 KEL-2 KEL-3 KEL-4 KEL-5 No.1 カムロッククランプ No.2 カムロッククランプ No.3 カムロッククランプ No.4 カムロッククランプ No.5 カムロッククランプ トヨタ：3S-GE,7M-GE 日産：VG20DE ホンダ：F22A 三菱：6G72 トヨタ：1G-GE,1JZ-GE 日産：CA-18 ホンダ：F20A トヨタ：4A-GE 三菱：4GE スバル：EJ-20,EJ-25 トヨタ：2C 三菱：4D6 ホンダ：B20B、K20A、K24A他 1 1 1 1 1 ●KEL-4 ●KEL-5
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 ●狭いスペースのエンジンルームに対応した専用 設計です。＊It s gage only for the belt that measures putting such as fan belt. Recently,the belt is not so used so tension is higher than the sense of the hand. By measuring it,belt noise goes down.
＊Apply to small car ∼standard car. ＊Belt Thickness : Max 12mm
●適応車種：軽∼普通車 ベルト厚：12mm迄 ●リブベルト ●Vベルト ●2つの目盛りで読取が表側、裏側どちらからでも可能です。 ●針の中心までハンドルを回す事で正確な数 値の読み取りが行なえます。
■
ファンベルト等の張りを計測するベルト専用ゲージです。
ゲージで測定する事で適正なテンション（張り）でベルト
を張る事ができます。
■
音鳴りの解消、不適正なテンションによるベルトの劣化防
止に有効です。
151000 JAN 4582281270694 BALT TENSION GAUGEベルトテンションゲージ
軽∼普通車まで 厚さ１２mm迄 ■DATA 適応車種 適応ベルトサイズ ケース外形寸法 Ｗ１５０×Ｌ２４５×Ｈ５０／０.４１kg ８２ １００∼８７ １２.５ 単位mm 測定針ITG-210
ケース外形寸法 W540×L145×H85／1.691Kg■
ワゴンＲ・ハスラー・スペーシア等の『Ｓ-エネチャージ仕様』に使用さ
れているドライブベルトの脱着専用工具です。
■
従来のボルト調整式から仕様変更となった為、本製品が無いとドラ
イブベルトの交換作業が非常に困難となります。
SDT-4000N
192000 JAN 4582281270960 TENSIONER TOOL FOR SUZUKI〈スズキ車専用〉
テンショナーツール
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器KSR-20N
378000 JAN 4582281270328 CAM STOPPER WRENCHカムストッパーレンチ
●最小18mm∼最大132mmの間でピン幅を調整する事ができます。
●196N・m迄の耐久性があります。
■
カムシャフトプーリー・噴射ポンププーリー専用固定工具
です。
＊Special tool for cam shaft pulley, injection pump pulley. ＊Can be adjusted the pin width between max. 110mm∼min. 20mm. ＊Durability: up to 196 N-m. ケース外形寸法 W520×L80×H35／0.958kg 部番 ① ② ③ ④ ⑤ レバーASSY ピンASSY（固定側） ピンASSY（移動側） 固定ボルトASSY 移動ボルトASSY 1 1 1 1 1 品名 数量 ■セット内容
CP-1012N
382000 JAN 4582281274746 COUPLING SHAFT STOPPERカップリング
シャフトストッパー
●ウォーターポンプオーバーホール時に… ●ガスケット交換作業に… ●ベアリング交換作業に… ●1BOX車などに最適です。■
FR車のウォーターポンププーリー（カップリングシャフト）
の固定にご使用ください。
■
ファンとプーリーの間のとても狭いスペースでの取外し作
業に大変便利です。
＊Can fix the water pump pulley (coupling shaft) of RF vehicles.
＊Very convenient for removing work at very narrow space between fan and pulley. ケース外形寸法 W400×L50×H10／0.46kg 特 長 ●溝を深くし、ネジの当たる面も広くしたのでホールド感 がUP！ 単位mm 22 329 H＝12（φ14.0） H＝10（φ11.7） 9 18∼132 単位mm 3 2 4 5 1
■
平ベルトのカムプーリー固定を簡単・確実に行えます。
＊The Cam Puller fixing of the Flat Belt can be done easily and correctly.
KSR-410
330000 JAN 4582281275200 TIMING BELT PULLER WRENCHIタイミングベルトプーリーレンチ
●狭いエンジンルームでも場所を選ばずセットできます。 ケース外形寸法 W450×L120×H85／1.691Kg 412 単位mm 適応プーリー径 φ100∼φ168 ■DATA 単位mm ●プーリーの凹みに合った爪形状でシッカリと フィットします。 785000 JAN 4582281284554 KNOCK SENSOR SOCKET■
配線を逃がす切り欠き開口部が広く、狭いスペースでも使
用しやすくなっています。
■
Ｓｑ３／８（９．
５㎜）の差込角と六角１９㎜で工具を選ばず
に交換できます。
＊This has a large notch opening avoiding wiring and is usable in the small space.
NS-24
〈六角24㎜専用〉
ノックセンサーソケット
ケース外形寸法 Ｗ140×Ｌ60×Ｈ35／0.18㎏ H24 60 H19 □9.5 φ34 単位mmB
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器ML-300
607000 JAN 4582281288132 MAINTENANCE LEVER ●ドア・ボンネット・リヤゲートの位置調整 ●オルタネーター（ベルト）張り作業 ●作業やスペースに合わせ3種類先端を選んで交換ができる多目的レバーです。 ●潜っているボルトには3/8Sqのアダプターにソケットを装着してください。■
軽自動車等の狭いエンジンルームでのベルト張り作業等幅広く使用できる大変便利なアイテムです！
メンテナンスレバー
ケース外形寸法 W630×L145×H60／2.35kg 適応:軽自動車∼大型トラック＊When using for tension work etc in narrow Engine room for light car,it is bar. 3 kinds of points can be exchanged and it's possible to use it variously.
部番 ⑪ 3/8 アダプター 3/8 1 品名 Sq 数量 13/15 対応アダプター ■DATA
■
作業困難なテンションプーリーのボルト及びナットを脱着する専用レ
ンチです。
■
狭いエンジン内の各種固定ボルト等の脱着作業が容易に行えます。
＊It is the Special Wrench to remover the nut of Tension Puller with Difficult work.
GTW-1300
エンジンレンチ
ケース外形寸法 W550×L120×H70/1.868Kg 324000 JAN 4582281275224 ENGINE WRENCHI ●狭いエンジンルーム内でも先端部の湾曲により、通常のストレートメガネレンチでは不可 能な部位にも到達できます。 L φ18 D D T T H15 3/8 部番 ① ② ③ ④ ⑤ レバー トルクスアダプターE10 トルクスアダプターE12 トルクスアダプターE14 トルクスアダプターE16 1 1 1 1 1 品名 数量 ボルト頭寸法（参考） − 16 17 19 21 D ■セット内容＆DATA − 11.5 11.5 11.5 11.5 − 9.4 11.1 12.9 14.7 Ｔ 部番 ⑥ ⑦ ⑧ ⑨ ⑩ トルクスアダプターE18 六角アダプター12・14 六角アダプター13・15 六角アダプター16・17 六角アダプター18・19 1 1 1 1 1 品名 数量 ボルト頭寸法（参考） 23 22 24 26 28 D 11.5 20 20 20 20 16.6 12/14 13/15 16/17 18/19 Ｔ 541 （741） （200） 10° 20° 30° 31.5 22 単位mmB
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 22M 22L 81 H26 49 1/2 sq 3/8 sq φ30,5 3/8 sq 30 782000 JAN 4582281284356 O2 SENSOR SOCKET WRENCH SETOSW-300
Ｏ
２
センサーソケットセット
■
Ｈ２２㎜サイズのＯ
２センサーの脱着専用３本セットです。
■
形状の異なる３本で遮熱板等を取り外す事無く、様々な車輌
に対応できます。
部番 22 22 22 S M L センサーソケットS センサーソケットM センサーソケットL 1 1 1 品名 数量 ■DATA ケース外形寸法 Ｗ１４５×Ｌ１３５×Ｈ５０／０．７９７㎏＊It is the Specialized Tap for adjusting the attachment screw of O2 Sensor and the Water Temperature Sensor by narrow space.
●頭形状はH19㎜ sq9.5㎜ ●規定トルクに達すると空廻りします。
■
狭いスペースでO
2センサーや水温センサーの取り付け部のネジを
修正する専用タップです。
■
隙間が限られたO
2センサーのネジを修正できます。
O
2
センサータップ
TAP-1815
997000 JAN 4582281289245 ケース外形寸法 Ｗ１２０×Ｌ６０×Ｈ３５／０．０９５㎏ CENSOR TAP適応サイズ
M18P1.5
単位mm L Sq H2 H1 D ケース外形寸法 W145×L205×H45／0.665㎏ 784000 JAN 4582281284448PLUG TORQUE WRENCH
GPT-1416
プラグトルクレンチ
■
トルク機能付きソケットで狭いエンジンスペースでも締め付け管理が行えます。
■
適応プラグサイズ：六角１４㎜ネジ径１２㎜ 六角１６㎜ネジ径１４㎜
■DATA D M18 P1.5 L 40 sq 9.5 H 19 単位mm 【表示サイズ以外のプラグには使用できません】 型式 GPT-14 GPT-16 14 16 19N/m 20N/m H1 20 21 D 126 126 L 17 19 H2 Sq 締付け最大トルク ■DATA 3/8" D L H sqB
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 ケース外形寸法 W260×L20×H20／0.517kg＊The removal and installation of tank cap used for fuel pump of standard car And fuel gage of large track is easy.
＊Size : φ34ｍｍ∼φ168ｍｍ ●適応サイズ：φ34mm∼φ168mm
IFW-168
■
燃料ポンプが燃料タンク内におさめられている普通車のフ
ェールポンプに使用しているタンクキャップの脱着が簡
単に行えます。
777000 JAN 4582281284134 FUEL CAP WRENCH燃料キャップレンチ
●取り付け例：燃料タンクのキャップ
ケース外形寸法 Ｗ70×Ｌ50×Ｈ30／0.12kg
＊If only put it into a fan belt and twists it, the belt becomes loose after moving alternator.
＊Absolute effect for light car.
BY-27
605000 JAN 4582281288125 BELT LOOSEN SOCKETベルトゆるめソケット
■
ベルトに挟んで捻るだけでオルタネーターが移動しベルト
が緩みます。
■
狭い軽自動車等には効果絶大！
PAT.D ※ベルトに差し込み捻って引くだけ 単位mm 40 3/8 sq（9.5） 8 注意 1.耐荷重:1/2 Sq＝862N・m 3/8 Sq＝100N・m 2.角部は消耗品です。 3.普通車のクランクプーリー取外しにはご使用になれません。EX-25
386000 JAN 4582281274777 EXCHANGE WRENCHエクスチェンジレンチ
●9.5mm角・12.7mm角の使い分けで狭い場所での作業が簡単に行えます。 ●スピンナーやラチェットで使用できない狭いスペースに便利なレンチです。 ケース外形寸法 W25×L280×H25／0.504kg■
小型で薄型のエンジンルーム専用のエクステンションレンチ
です。
部番 ① ② ③ レンチバー 4分角部 3分角部 1 1 2 品名 数量 ■セット内容＊Exclusive tool to use at narrow engine room.
＊Easy to work at narrow engine room as this tool has a 9.5mm square and a 12.7mm square. KOTO EX-25 3/8 sq 1/2 sq 280 9 25 単位mm １ 2 3 ●ラチェット比較 ●手の届かない所は延長して… ●テンションプーリー取外し ●オイルネーター取外し 単位mm 3/8 sq（9.5） φ34∼φ168 6 25 71 8.5
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器KH-130
163000 JAN 4582281270472 CRANKSHAFT TIMING GEAR PULLEY PULLERギヤプーリープーラー
■
すき間のないクランクタイミングギヤの抜き取りにご使用く
ださい。
＊Special puller with ultra thin jaws for the removal of crankshaft timing gear at no space place. ●爪及び爪先を超薄型にしたクランクタイミングギヤ専用プーラー。 ※クランクシャフトが奥に入っておりギヤーが抜けずらい場合はセンターア ダプター（LL)別売品をご使用ください。 ●KH-130-3 ツメASSY（2P） ケース外形寸法 W180×L180×H60／0.95kg 部番 ① ② ③ ④ Hホルダー センターボルト ツメASSY（2P） センターアダプター（S） 1 1 1 1 品名 数量 ■セット内容 単位mm W T P B 使用範囲 ツメ厚さ センターボルト可動量 ツメ幅 43∼114 1.5 14∼106 7 ■DATA
TOP-20M
106000 JAN 4582281270069 MINIATURE BEARING PULLERミニチュアベアリングプーラー
■
ダイナモベアリング、刃のこベアリング、クリーナーのベアリ
ング抜きに便利です。
■
ディストリビューターオーバーホール時のシグナルローター
の分解にもご利用ください。
＊Removes dynamo bearing, cutter bearing and cleaner bearing. ＊Can be used to break up a signal rotor for the distributor overhaul.
TP-20
104000 JAN 4582281270052 DYNAMO BEARING & TIE ROD PULLERダイナモ＆タイロットプーラー
■
トラック等のダイナモベアリング及び小型乗用車のボール
ジョイント抜きにご利用ください。
＊Can be used to pull out the dynamo bearing of trucks and the ball joint of light vehicles. ●センターボルトに力が加わることによって爪が内側に締る為、すきまがな いダイナモベアリングもしっかりくわえられます。 ●センターボルトに力が加わることによって爪が内側に締る為、すきまがな いダイナモベアリングもしっかりくわえられます。 ケース外形寸法 W170×L90×H35／0.40kg ケース外形寸法 W170×L90×H35／0.43kg W φ12∼36 12 d 14 H ■DATA 単位mm W φ30∼55 12 d 14 H ■DATA 単位mm H d W H W d 120 90 T P W B 単位mm
B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 ●パワステポンプ、エアコン等高圧作業の脱着に便利です。 ケース外形寸法 Ｗ420×Ｌ150×Ｈ55／2.24kg 377000 JAN 4582281274654 POWER STEERING HOSE WRENCH■
高圧ホースジョイント部のオイル漏れの締め付け作業や取り
外し作業に便利です。
KHP-40
〈高圧ホース専用〉パワステホースレンチ
＊Convenient for the removal work and bolting work of high-pressure hose(Toyota car) when the oil leak occurred at the joint part.
数量 ②エクステンションバー ①ホースレンチASSY ■セット内容 KHP-17 22 24 24L 4S-E16 1 1 1 1 数量 2 ホースレンチ17mm ホースレンチ22mm ホースレンチ24mm ホースレンチ24mmL 1/2エクステンションバー コンプレッサー取付けの高圧ホース脱着 ●狭いエンジンスペースでもエクステ ンションバーを使えば簡単作業 オイルポンプの共廻り固定 ●薄くすき間が狭い固定に威力を 発揮 単位mm 24L 24 ① ② 22 17
4S-003LD
304100 JAN 4582281275095 ENGINE HEAD SOCKET WRENCH凹12角エンジンヘッド
ボルトソケットレンチ
ケート外形寸法 W210×L80×H25／1.10kg■
二重6角頭のエンジンヘッドボルトの締付けにご使用ください。
■
トルクレンチでの点検締め。
■
高トルク用に設計したレンチです。
■
国産車用のエンジンヘッドレンチです。
＊Can be used to squeeze the engine head bolt of double hexagon for high torque service. 部番 4S-10LD 4S-12LD 4S-14LD 4S-003LD ホンダ車 日産車 いすゞV10 S 10 12 14 L 74 74 74 Sq 1/2"(12.7) 1/2"(12.7) 1/2"(12.7) 適用車種例 ■DATA 単位mm 3サイズセット 4S-22LD 22 75 1/2"(12.7) 三菱フソー、etc. ●オプション
KTA-200
363000 JAN 4582281274555 ALTERNATOR ADJUST WRENCHオルタネーターアジャストレンチ
●回りのボルト等に干渉しない専用レンチです。 ●延長用3/8（9.5mm）sqは細かい角度でレンチを掛ける事ができます。■
トヨタ・ハイエースのオルタネーターのベルト調整が運転席
を外さずにおこなえる専用レンチセットです。
■
その他のオルタネーターアジャストボルトが簡単に調整でき
ます。
＊Can adjust the belt of the alternator on TOYOTA HIACE etc. without leaving driver s seat.
＊This wrench is not a interfering to the around bolts, etc.
ケース外形寸法 W70×L190×H22／0.26kg ■KTA-12 19.5 6 129 26 単位mm ■KTA-14 6 21 132 41 単位mm Sq L S 対応ボルト形状 ●2つのレン チを 使 用 する場合で も、重なり 合うことが ありません ●廻りの障害物（オイルポンプ）を 取り外さないで作業ができます。 ●セットサイズ：8mm、10mm、11mm、12mm、13mm、14mm
■
最大80％舐めてしまった六角頭のボルト及びナットの取
り外しが行えます。
■
錆び付いたマフラーやエンジン周りのボルトに有効。
IBS-600
623000 JAN 4582281283502 BITE SOCKET SETバイトソケットセット
L H 3/8 sq（9.5） D2 D1 ケース外形寸法 Ｗ190×Ｌ50×Ｈ35／０.217kg D2 単位mm D1 L H ■DATA 型式 IBS-008 IBS-010 IBS-011 IBS-012 IBS-013 IBS-014 8 10 11 12 13 14 12 14.5 16 17 18 20 30 17 16.5 17 17.5摩耗度
80％
摩耗度
0％
角が丸くなった六角でも緩める 事ができます。B
C
F
K
L
E
D
G
H
I
J
エ
ン
ジ
ン
ブレーキ
ガレージ セ キ ュ リテ ィ オ イ ル 関連専 用 工 具 サ ス ペ ン シ ョ ン・ ステア リ ング 専用 工具 ミ ッ シ ョ ン・ ラ ジエー ター ギ ヤ プ ー ラ ー ・ レ ースプ ーラ ー ネ ジ 修 正 汎 用 ツー ル ク ランプ ・ ア ク セ サ リ ー 修 正 機 ・固 定 具 ・ 油 圧 機 器 ●このタイプの吊りゴムは外れ防止の為、ステー先端が膨らんでいるので専用工具 を使用しないと作業時間が大幅にかかります。 ●適応車種：普通車 ケース外形寸法 Ｗ380×Ｌ80×Ｈ65／０.926kg■
国産車や外国車に使用している2つ穴の吊りゴムからマフラーの取り外
しに大変便利です。
＊It s convenient for removal of hanging rubber type muffler of two hole used for Japanese and American cars.
If doesn t use the swelling specialized tool so that hanging rubber of this type may prevent coming off,a lot of working houres are needed.
Apply to standard car. Open Distance : Max 88mm.
MHT-360
397000 JAN 4582281274944 MUFFLER HUNGER TOOLマフラーハンガーツール
３６0mm ０∼８８mm ■DATA 全長（L） 開き幅（W） ■DATA 部番 品名 サイズ T50×33T×H15×ｓｑ1/2" M10×33T×H15×ｓｑ1/2" H15×33T H22×33T φ4-4pins×φ34.5×H17 H22×L30 H10×Sq1/2" Ｔ５０ビットアダプターＡＳＳＹ Ｍ１０ビットアダプターＡＳＳＹ アダプターＡ アダプターB アダプターC アダプターD ビットアダプター ① ② ③ ④ ⑤ ⑥ ⑦ 部番 品名 サイズ H8×H10 H10×H10 T40×H10 T50×H10 M8×H10 M10×H10 H17×H19・H10×ｓｑ3/8" Ｈ８ビット Ｈ１０ビット Ｔ４０ビット Ｔ５０ビット Ｍ８ビット Ｍ１０ビット トヨタ用アダプターＡＳＳＹ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ●新構造の充電制御付きオルタネータープーリー脱着時の必需品！ ●適応車種 ： トヨタ・日産・三菱・ベンツ・ＢＭＷ・ｅｔｃ・・・ ケース外形寸法 Ｗ300×Ｌ170×Ｈ50／1. 357㎏■
オルタネータープーリー脱着専用工具。
＊This is the special tool to remove the Alternater Pully.
APT-1300N
175100 JAN 4582281271066 ALTERNATOR PULLEY TOOLオルタネータープーリーツール
φ6
L W
