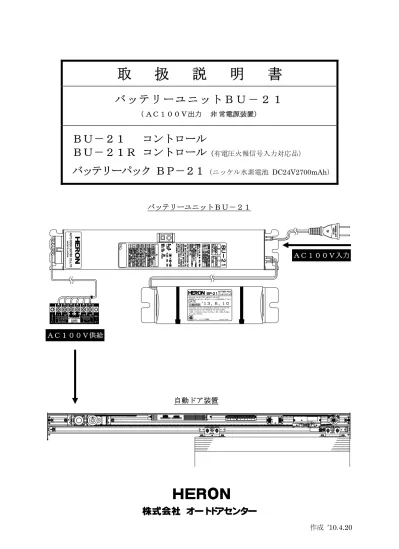

バ ッ テ リ ー ユ ニ ッ ト B U - 2 1

( AC100Ⅴ出力 非 常電源装置)

BU-21

コントロール

BU-21R

コントロール

(有電圧火報信号入力対応品)

バッテリーパック

BP-21

(ニッケル水素電池 DC24V2700mAh)

株式会社 オートドアセンター

S o l i c 作成 ’10.4.20 15 - + AC100V出力 OUTPUT AC100V CONTACT 1 B U 2 1 コネ ク タ A 1 16 14 13 12 11 ー POWER SWITCH BU -21 リサイクル電池

Ni-MH MADE IN JAPAN

REPLACE THE BATTERY BEFORE THE DATE.

たりしないで下さい。

CAUTIONS : DO NOT DISASSEMBLE, DISPOSE OF IN FIRE OR UNDER WATER. DO NOT REMOVE THE VINYLCASING.

交換時期 DATE バッテリ-パック HERONBP-21 MADE I N J A P A N AC100V入力 自動ドア装置 バッテリーユニットBU-21 AC100V供給

(2)

1.特 長 ··· 1ページ 2.仕 様 ··· 2 3.配 線 図 1.システム配線接続例 ··· 3 2.バッテリーユニットBU-21組込み最小アルミベース寸法 ··· 4 3.電源スイッチと電源コード接続例 ··· 5 4.BU-21(21R)コントロール ··· 6 5.BU-21コネクターA1、A2の入出力機能 1.コネクターA1(BU-21コントロール用)機能説明 ··· 7 2.コネクターA2(BU-21Rコントロール用)機能説明 ··· 8 6.ご使用上の注意事項 ··· 9 ●本書に掲載しています仕様数値データーや図例の一部は、ソリック様のご協力をいただき、同社製自 動ドア装置による試験参考データー及び参考図例を使用させていただいています。

(3)

1.特 長

1.停電バックアップ時にAC100V(矩形波)を供給

停電バックアップ時に自動ドア装置へAC100Vを供給しますので、停電時でも平常時と変わ らぬ開閉動作を行います。

2.コンパクト設計

自動ドア装置に内蔵可能なコンパクト設計です。 1.100mm 見込の内蔵式EBと後付式BCに内蔵可能です。 2.フラットバー式FC、FDや二重引戸CN、AW、レール一体型無目の交換用エンジ ンCFにも内蔵可能です。 ※100mm 角後付式BEタイプと70見込の内蔵式NBタイプ、後付式NCタイプには内 蔵できませんのでご注意ください。

3.長時間バックアップが可能

※ソリック様ご提供 参考データー(保証値ではありません) SH-06・HM-06シリーズ使用時: 80分以上 SH-15・HM-15シリーズ使用時: 70分以上 SH-23・HM-23シリーズ使用時: 60分以上

4.停電信号を出力

停電バックアップ時にCONTACT1端子からリレー接点を出力します。 オプションでCONTACT2、3端子から停電信号としてリレー接点を2 接点追加出力で きます。

5.有電圧火報信号を接点信号に変換 (オプション)

火災報知機からのDC24V信号を受けて、CONTACT2、3端子から火報信号として リレー接点を2接点出力します。

6.b 接点火報信号を a 接点信号に変換 (オプション)

火災報知機からのノーマルクローズ接点を、CONTACT2、3端子からノーマルオープ ン接点に変換して取出せます。

7.バックアップ動作を音(「ピーッ・ピーッ」音を2秒周期)でお知らせ

バックアップ動作を行っている時はブザー音を発生しますので、平常運転中かバックアップ 運転中かを明確に判断できます。

警告

バッテリーパックに記載の交換時期(約3年後、西暦表示)になりましたら、バッテリー交換 を速やかに実施してください。 使用期間約3年でバッテリー容量がゼロになるものではありませんが、使用周囲温度や使用条 件などにもより、容量が60%~80%に低下し、バッテリー劣化の進行が早まります。 ● 1年毎に点検の実施をお願いします。

(4)

2

2.仕 様

バッテリーユニットBU-21

電 源 入 力 AC100Ⅴ±10% 3A 50/60Hz 組込可能アルミベース ソリック様製アルミベース名 内 蔵 タ イ プ EBベース・CFベース 後 付 タ イ プ BCベース・BDベース・AWベース CNベース・BIベース フラットバータイプ FCレール・FDレール 停 電 時 交 流 出 力 矩形波 電 圧 AC100Ⅴ 定 格 容 量 40W 波 形 矩形波 周 波 数 50Hz 過 負 荷 耐 量 100%以上 停 電 時 接 点 出 力 ノーマルオープンa接点(定格負荷AC125V 0.12A) バ ッ ク ア ッ プ 可 能 時 間 30分以上(60開閉以上) ※ソリック様ご提供 参考データー(時間や、開閉数は保証値ではありません) SH-06KC・HM-06シリーズ:80分以上(160開閉以上 ドア重量 35㎏×2) SH-15KC・HM-15シリーズ:70分以上(140開閉以上 ドア重量 75㎏×2) SH-23KC・HM-23シリーズ:60分以上(120開閉以上 ドア重量110㎏×2) 注:簡易ロックを組込んだ状態の参考データーです。 バ ッ テ リ ー ニッケル水素電池 バ ッ テ リ ー 電 圧 DC24V バ ッ テ リ ー 容 量 2700mAh 充 電 電 流 約70~90mA 充 電 時 間 満充電48時間以上 交 換 時 期 約3年(バッテリーパックに記載の交換時期(西暦表示)になりましたら、速やかに交換してください) 注 意 事 項 1.当仕様の一部は、株式会社ソリック様のご協力により、同社製自動ド ア装置による試験参考データーを使用させていただいています。 2.ソリック様のオートロックDL-31は消費電力が大きいため、当非 常電源装置ではご使用できませんのでご注意ください。 3.インダクションモーターを搭載した自動ドア装置では、バックアップ 動作時に供給する電圧波形が矩形波のため、正常な開閉動作をできま せんのでご使用を避けてください。

(5)

3.配 線 図

1.システム配線接続例

- + A C100 V 出 力 OUT PUT AC 1 0 0V CO N TA C T 1 B U 2 1 コネクタ B U ac 16 15 14 13 12 11 ー モー ターギ ヤセッ ト コン トロール ボック ス 外 部テン キースイ ッチ 内部 光線式 アクテ ィブセ ンサー ドアサ イドビ ームセ ット ブ レーク アウェ イ用ス イッチ コード 全半 開ボリュ ーム 強制 解錠スイ ッチ 簡易 ロック SK- 31( オプシ ョン) NO .19 -1 K(無 償オプ ション ) N0 .3F -RW (オプ ション ) SH- 15K C HM- 15K 2 KL -11R SAT -20 (オプ ション ) DA- 301 (オプ ション) (オプ ション ) № MO DE L H M -1 5K Ⅱ SO LIC  CO. ,L TD . M IC R O C O M P U T E R C ON T R OL B OX BP -21 バッテ リーパ ック NO.2A -1 プ ラグコ ード BU -21 01 BU -21 コント ロール SH -15 電源コ ード N 0.3 H-1 5-1 電源 スイッチ コード N O.3 F-1 3 B U-2 1電源 入力コ ード NO .3H -BU -2 B U-2 1電源出 力コー ド NO. 3H- BU- 1 TM -BU 21- A1 C ONT ACT1( a接点出 力) BU-21 HERON MADE IN JAPAN 15用 Aコネク ター TM- 2A-S H15 ( 302 )

AC100V入力

自動ドアへAC100V供給

BU-2 1コネ クター A1

(6)

4

2.バッテリーユニットBU-21組込み最小アルミベース寸法

モー ター ギヤ セッ ト コン トロ ール ボッ クス 簡易 ロッ ク SH -1 5K C HM -1 5 K 2 KL -1 1R № MO DE L H M -1 5K Ⅱ SO L IC  CO .,L T D . MICR O CO MPU TER CO NT ROL B O X モー ター ギヤ セット コ ントロ ール ボッ クス 簡易 ロッ ク SH -1 5 K C HM -1 5K 2 KL -1 1R № MO DE L H M -15K Ⅱ SO L IC  CO .,L T D . MICR O CO MPU TER C ON TR OL B O X BP -2 1 バッ テリ ーパ ック B U-2 1コ ント ロー ル B U-2 10 1

内蔵E

B

ベース組込み時

後付B

C

ベース組込み時

B C ・C C サ イ ドフタセ ット (S ,B ,B L ,W ,ST ) BB サイ ドフ タ セ ッ ト BP -21 バッ テリ ーパ ック BU- 21 コン トロ ール BU- 21 01 コー ナー ピー ス CP -0 2 - + B U21 コネクタ B U 16 15 14 13 12 11 ー ドア サイ ドビ ーム セッ ト S K -3 1(オプ ショ ン) TM -B U2 1- A1 15 K用 Aコ ネ ク タ ー TM -2 A- SH 15 K - + B U21 コネ クタ B U 16 15 14 13 12 11 ー TM -B U2 1- A1 15 K用 Aコネ クタ ー TM -2 A- SH 15 K ドア サイ ドビ ーム セッ ト SK- 31 (オ プシ ョン ) BU-21 MADE IN JAPAN BU-21 MADE IN JAPAN BU -2 1コ ネクタ ーA 1 B U - 21コ ネク ター A1

(7)

3.電源スイッチと電源コード接続例

接続例1

電源スイッチ左・AC100V入力右 ●

接続例2

電源スイッチ右・AC100V入力右 自動ドアの電源スイッチ № MODEL HM-15KⅡ SOLIC CO.,LTD.

MICRO COMPUTER CONTROL BOX

AC100V入力プラグコード 自動ドアへAC100V供給 - + AC100V出力 OUTPUT AC100V CONTACT 1 B U 2 1 コネ ク タ B U ac 16 15 14 13 12 11 ー BP-21 BU-21コントロール BU-2101 BU - 2 1 バッテリーパック № MODEL HM-15KⅡ SOLIC CO.,LTD.

MICRO COMPUTER CONTROL BOX

自動ドアの電源スイッチ AC100V入力プラグコード 自動ドアへAC100V供給 - + AC100V出力OUTPUT AC100V CONTACT 1 B U 2 1 コネ ク タ B U ac 16 15 14 13 12 11 ー BP-21 BU-21コントロール BU-2101 BU- 2 1 バッテリーパック

(8)

6

4.BU-21(21R)コントロール

1.機能説明

1.電源 (

モニターランプ

● モニターランプの点灯状態でバッテリーの充電状態を表示しています。 ① 橙色点滅時:充電残量 50%以下 ② 橙色点灯時:充電残量 75%以下 ③ 緑色点灯時:充電残量100%

2.運転/停止(

押しボタンスイッチ

● 通常運転中に運転/停止押しボタンスイッチを押すと、交流電源(AC100V)を出力 しなくなります。 ● 再度、運転/停止押しボタンスイッチを押すと、交流電源(AC100V)を出力します。 ● 停電時、バッテリー運転中に運転/停止押しボタンスイッチを押すと、運転を停止し、 交流電源の出力もしなくなります。再度、押しボタンスイッチを押しても運転は再開せず、 商用電源の復旧をもって通常運転を再開します。

3.A

コネクター

(16極オス)

● BU-21用Aコネクターとの接続コネクターです。

4.B

コネクター

(2極オス)

● 電源プラグコードとの接続コネクターです。

5.C

コネクター

(4極オス)

● バッテリーとの接続コネクターです。 ※有電圧火報信号に対応するために、BU-21コントロールにリレーを内蔵したBU-21R をオプションで準備しています。 BU-2 1

HERON

MA D E IN J A PA N

(9)

5.

BU-21コネクターA1、A2の入出力機能

1.BU-21コネクターA1(BU-21コントロール用)機能説明

1.

AC100V出力端子

● 自動ドア装置に供給するAC100Vを出力します。 ● 停電バックアップ時もバッテリーにより、AC100V(定格出力40W)を継続して 出力します。

2.

AC100V出力SW端子

● ショートバーを取り外し、操作スイッチを当端子に結線して、ON信号を入力すると、 AC100出力端子からAC100Vが出力されます。 ● OFF信号が入力されると、AC100V出力を停止します。 AC100V出力を停止しても、バッテリーの充電は引続き行っています。

3.

CONTACT1端子

● 停電バックアップ時に、停電信号としてノーマルオープンa接点(定格負荷AC125V 0.12A)を出力します。 ● 停電時に自動ドアを全開させたい場合は、当接点出力を自動ドア装置の検知スイッチ入 力に結線して下さい。 2

2

AC100V出力 OUTPUT AC100V CONTACT 1 B U 2 1 コネ ク タ a c 16 15 14 13 12 11 ー A1

(10)

8

2.BU-21コネクターA2(BU-21Rコントロール用)機能説明

1.

AC100V出力端子

● 自動ドア装置に供給するAC100Vを出力します。 ● 停電バックアップ時もバッテリーにより、AC100V(定格出力40W)を継続して 出力します。

2.

AC100V出力SW端子

● ショートバーを取り外し、操作スイッチを当端子に結線して、ON信号を入力すると、 AC100出力端子からAC100Vが出力されます。 ● OFF信号が入力されると、AC100V出力を停止します。 AC100V出力を停止しても、バッテリーの充電は引続き行っています。

3.

CONTACT1端子

● 停電バックアップ時に、停電信号としてノーマルオープンa接点(定格負荷AC125 V 0.12A)を出力します。 ● 停電時に自動ドアを全開させたい場合は、当接点出力を自動ドア装置の検知スイッチ入 力に結線して下さい。

4.

CONTACT2、3端子

● 有電圧(DC24V)火報信号の場合は、 火報DC24Ⅴ信号 入力端子に接続し てください。 CONTACT2、3端子からそれぞれa/b接点(定格負荷AC125V0.3A) を出力します。 ● 無電圧 火報信号の場合は、 火報接点信号入力端子に接続していただくと、CONT ACT2、3端子からそれぞれa/b接点(定格負荷AC125V0.3A)を出力し ます。 ※ 停電時バックアップに入ったための停電信号として出力することも可能です。(注文時 に、ご指示ください)(基板上CN7ピンにショートバーコネクタを挿入する必要があ ります。) ただし、当端子出力をバックアップの報知信号として出力する場合は、上記4項の火 報信号(有電圧、無電圧)は接続しないでください。(当端子から接点信号が出力され た時に、バックアップ状態になったため出力された信号か、火報信号が入力されたた めに出力された信号なのか、判別できなくなるためです。) 2

2

AC100V出力 OUTPUT AC100V 13 14 11 12 1 火報DC24V 2 7 CONTACT 2 6 5 9 CONTACT 3 8 10 21 A 2 - + BU CONTACT 1 コネ ク タ AC100V 15 16 信号入力 INPUT DC24V 3 4 CONTACT INPUT

OUTPUT SW

(11)

6.ご使用上の注意事項

1.

使用しているバッテリーパックの交換は約3年です。 バッテリーパックに記載のご使用期限を経過した場合は、速やかにバッテリーパックの交換 をお願いします。

2.

1年毎にバックアップ動作の点検実施をお願いします。

3.

バッテリーパックを火中に投入したり、加熱しないでください。 電池から電解液が噴き出したり、発生した水素に引火して電池を破裂、発火させる原因とな ります。

4.

水にぬらしたり、水の中に入れないで下さい。

5.

バッテリーパックのリード線をショートさせないでください。 ショート状態になると電池の液漏れ、発熱、破裂、発火させる原因となります。

6.

バッテリーパックをBU-21コントロール以外の機器に接続して使用しないでください。 過大電流で充電されると電池の液漏れ、発熱、破裂、発火する原因となります。

7.

バッテリーパックの外装チューブをはがしたり、傷をつけないでください。 バッテリーパックがショート状態になりやすく、電池の液漏れ、発熱、破裂、発火させる原 因となります。

8.

バッテリーパックの電池を分解しないでください。 危険なアルカリ性の液が飛散したり、電池の内部や外部でショート状態になったり、電池の 内容物が空気と反応して電池を発熱、破裂、発火させる原因となります。

9.

1ヶ月以上充電せずに保存しないでください。 自然放電する事によって最大充電容量が低下し、使用できなくなる原因となります。
