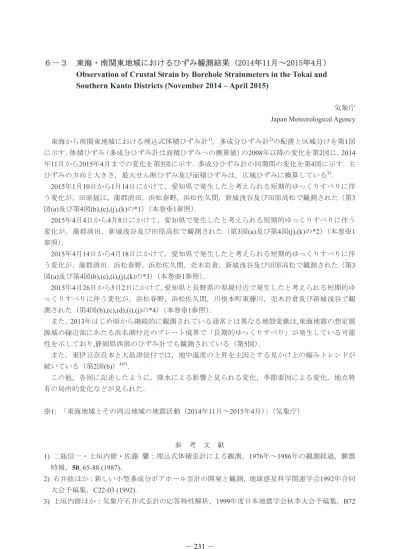

６－３ 東海・南関東地域におけるひずみ観測結果（2014年11月～2015年4月）
Observation of Crustal Strain by Borehole Strainmeters in the Tokai and
Southern Kanto Districts (November 2014 – April 2015)
気象庁
Japan Meteorological Agency
東海から南関東地域における埋込式体積ひずみ計
1)，多成分ひずみ計
2)の配置と区域分けを第1図
に示す．体積ひずみ（多成分ひずみ計は面積ひずみへの換算値）の2008年以降の変化を第2図に，2014
年11月から2015年4月までの変化を第3図に示す．多成分ひずみ計の同期間の変化を第4図に示す．主
ひずみの方向と大きさ，最大せん断ひずみ及び面積ひずみは，広域ひずみに換算している
3)．
2015年1月10日から1月14日にかけて，愛知県で発生したと考えられる短期的ゆっくりすべりに伴
う変化が，田原福江，蒲郡清田，浜松春野，浜松佐久間，新城浅谷及び田原高松で観測された（第3
図(a)及び第4図(b),(c),(j),(k)の*1）（本巻※1参照）．
2015年4月4日から4月8日にかけて，愛知県で発生したと考えられる短期的ゆっくりすべりに伴う
変化が，蒲郡清田，新城浅谷及び田原高松で観測された（第3図(a)及び第4図(j),(k)の*2）（本巻※1
参照）．
2015年4月14日から4月18日にかけて，愛知県で発生したと考えられる短期的ゆっくりすべりに伴
う変化が，蒲郡清田，浜松春野，浜松佐久間，売木岩倉，新城浅谷及び田原高松で観測された（第3
図(a)及び第4図(b),(c),(i),(j),(k)の*3）（本巻※1参照）．
2015年4月26日から5月2日にかけて，愛知県と長野県の県境付近で発生したと考えられる短期的ゆ
っくりすべりに伴う変化が，浜松春野，浜松佐久間，川根本町東藤川，売木岩倉及び新城浅谷で観
測された（第4図(b),(c),(d),(i),(j)の*4）（本巻※1参照）．
また，
2013年はじめ頃から継続的に観測されている通常とは異なる地殻変動は,東海地震の想定震
源域の縁辺部にあたる浜名湖付近のプレート境界で「長期的ゆっくりすべり」が発生している可能
性を示しており,静岡県西部のひずみ計でも観測されている（第5図）．
また，東伊豆奈良本と大島津倍付では，地中温度の上昇を主因とする見かけ上の縮みトレンドが
続いている（第2図(b)）
4)5)．
この他，各図に記述したように，降水による影響と見られる変化，季節要因による変化，地点特
有の局所的変化などが見られた．
※1: 「東海地域とその周辺地域の地震活動（2014年11月～2015年4月）」（気象庁）
参 考 文 献
1) 二瓶信一・上垣内修・佐藤 馨：埋込式体積歪計による観測，1976年～1986年の観測経過，験震
時報，
50, 65-88 (1987).
2) 石井紘ほか：新しい小型多成分ボアホール歪計の開発と観測，地球惑星科学関連学会1992年合同
大会予稿集，C22-03 (1992).
3) 上垣内修ほか：気象庁石井式歪計の応答特性解析，1999年度日本地震学会秋季大会予稿集，B72
(1999).
4) 気象庁：東海・南関東地域における歪観測結果（2006年5月～2006年10月），連絡会報，77 (2006).
5) 気象庁：東海・南関東地域における歪観測結果（2006年11月～2007年4月），連絡会報，78 (2007).
137˚ 138˚ 139˚ 140˚ 141˚ 34˚ 35˚ 36˚ 100 km 牧之原坂部 藤枝花倉 静岡漆山 静岡但沼 熱海下多賀 田原福江 蒲郡清田 浜松横川 御前崎佐倉 富士鵜無ケ淵 伊豆小下田 湯河原鍛冶屋 秦野菩提 日野程久保 横須賀馬掘 長柄刑部 大多喜宇筒原 勝浦墨名 匝瑳飯高 浜松佐久間 浜松春野 川根本町東藤川 静岡落合 藤枝蔵田 売木岩倉 浜松三ヶ日 島田川根 御前崎大山 南伊豆入間 東伊豆奈良本 大島津倍付 横浜川和 三浦三崎 館山中里 富津望井 鴨川八色 銚子明神 掛川富部 浜松宮口 掛川高天神 新城浅谷 田原高松 SAKABE HANAGURA URUSHIYAMA TADANUMA SHIMOTAGA FUKUE SEIDA YOKOKAWA SAKURA UNAIGAFUCHI KOSHIMODA KAJIYA HADANO HINO YOKOSUKA NAGARA OTAKI KATSUURA SOUSA SAKUMA HARUNO H-FUJIKAWA OCHIAI KURATA IWAKURA MIKKABI KAWANE OYAMA IRUMA NARAMOTO TSUBAITSUKI YOKOHAMA MIURA TATEYAMA FUTTSU KAMOGAWA CHOSHI TONBE MIYAGUCHI TAKATENJIN ASAYA TAKAMATSU
東海地域
伊豆地域
南関東地域
（西部）（東部）
観測点の配置図
：体積ひずみ計
：多成分ひずみ計
：多成分ひずみ計
(静岡県整備)
第1図 観測点の配置図 ●：体積ひずみ計，▲：多成分ひずみ計（気象庁），△：同（静岡県）
(a) 東海地域 Tokai Districts Exp.5000 nstrain 100 hPa 100 mm 2008 2009 2010 2011 2012 2013 2014 2015 FUKUE V SEIDA V MIKKABI V SAKUMA S MIYAGUCHI S YOKOKAWA V HARUNO S /5 TONBE S KAWANE V H-FUJIKAWA S URUSHIYAMA V HANAGURA V SAKABE V SAKURA V OYAMA V TADANUMA V ATM.URUSHIYAMA PREC.URUSHIYAMA
(b) 伊豆・南関東 Izu and Southern Kanto Districts Exp.30000 nstrain
100 hPa 100 mm 2008 2009 2010 2011 2012 2013 2014 2015 UNAIGAFUCHI V KAJIYA V SHIMOTAGA V KOSHIMODA V IRUMA V NARAMOTO V TSUBAITSUKI V HADANO V HINO V YOKOHAMA V MIURA V YOKOSUKA V TATEYAMA V FUTTSU V KAMOGAWA V KATSUURA V OTAKI V NAGARA V SOUSA V CHOSHI V ATM.FUTTSU PREC.TOKYO ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※面積ひずみは、2009年8月11日の駿河湾の地震及び東北地方太平洋沖地震に伴うステップを 除外して計算している。
第2図(a), (b) 2008年1月以後の東海・伊豆・南関東地域における区域別体積ひずみ（V）及び面積ひ
ずみ（S）の変化（日平均値）．各図下部に区域を代表する気圧変化と降水量を示す．
Fig. 2(a), (b) Changes in crustal volume strain (V) and area strain (S) for Tokai, Izu and Southern Kanto
Districts shown in Fig.1 since January 2008 (daily mean values).
(b)
(a)
(a) 東海地方（西部） Tokai Districts(West)
Exp. 200 nstrain 30 hPa 50 mm/day
Nov Dec Jan Feb Mar Apr 2015 FUKUE V -5.100e-10/day TAKAMATSU S 2.700e-08/day SEIDA V -9.900e-11/day ASAYA S -4.000e-09/day MIKKABI V 5.900e-09/day IWAKURA S -1.700e-08/day SAKUMA S -5.400e-09/day MIYAGUCHI S -8.200e-09/day YOKOKAWA V -1.100e-09/day HARUNO S -4.500e-09/day TONBE S -6.200e-09/day ATM.MIYAGUCHI PREC.MIYAGUCHI
(b) 東海地方（東部） Tokai Districts (East)
Exp. 500 nstrain 30 hPa 50 mm/day
Nov Dec Jan Feb Mar Apr 2015 TAKATENJIN S -3.600e-08/day KAWANE V -2.000e-09/day H-FUJIKAWA S -1.900e-10/day OYAMA V -5.400e-09/day SAKURA V -4.200e-09/day KURATA S -1.300e-08/day /5 SAKABE V -5.800e-09/day HANAGURA V -3.500e-09/day OCHIAI S -5.100e-08/day /5 URUSHIYAMA V 1.300e-09/day TADANUMA V -1.600e-09/day ATM.URUSHIYAMA PREC.URUSHIYAMA *1 *1 *2 *3
C：Coseismic step-like change, L：Local origins, S：Seasonal changes, M：Maintenance, T：Trouble
第3図(a)～(d) 2014年11月～2015年4月の東海・伊豆・南関東地域における区域別体積ひずみ（V）及び面積ひずみ（S）の変化（時間値：気圧・潮汐・降水補正した値）． 各図下部に区域を代表する気圧変化と降水量を示す．地点名の下のD nstrain/day及び /Mはそれぞれ1日あたりのトレンド変化量をDとして補正していること及 び縮尺を1/M倍にして表示していることを示している．
Fig. 3(a) – (d) Changes in crustal volume strain (V) and area strain (S) for Tokai, Izu and Southern Kanto Districts shown in Fig.1 from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects and rain effects are corrected). “D nstrain/day” and “/M” below station names indicate the amount of trend correction and the magnification factor (1/M), respectively.
(c) 伊豆地方 Izu Districts
Exp. 200 nstrain 30 hPa 50 mm/day
Nov Dec Jan Feb Mar Apr 2015 UNAIGAFUCHI V -1.000e-08/day KAJIYA V -1.700e-09/day SHIMOTAGA V -1.200e-09/day NARAMOTO V -1.800e-08/day KOSHIMODA V 5.700e-10/day IRUMA V 1.900e-09/day TSUBAITSUKI V -2.700e-08/day ATM.NARAMOTO PREC.SHIMOTAGA
(d) 南関東地方 Southern Kanto Districts
Exp. 1000 nstrain 30 hPa 50 mm/day
Nov Dec Jan Feb Mar Apr 2015 HADANO V -1.100e-09/day HINO V 7.100e-09/day /2 YOKOHAMA V 3.200e-09/day MIURA V -3.500e-09/day YOKOSUKA V -5.800e-09/day TATEYAMA V -1.800e-09/day FUTTSU V 2.200e-09/day /2 KAMOGAWA V 1.100e-09/day NAGARA V 1.400e-08/day /5 OTAKI V 4.100e-09/day KATSUURA V -1.800e-08/day /5 SOUSA V -3.300e-09/day CHOSHI V 5.600e-09/day ATM.CHOSHI PREC.TOKYO
C：Coseismic step-like change, L：Local origins, S：Seasonal changes, M：Maintenance, T：Trouble
第3図(a)～(d) 2014年11月～2015年4月の東海・伊豆・南関東地域における区域別体積ひずみ（V）及び面積ひずみ（S）の変化（時間値：気圧・潮汐・降水補正した値）． 各図下部に区域を代表する気圧変化と降水量を示す．地点名の下のD nstrain/day及び /Mはそれぞれ1日あたりのトレンド変化量をDとして補正していること及 び縮尺を1/M倍にして表示していることを示している．
Fig. 3(a) – (d) Changes in crustal volume strain (V) and area strain (S) for Tokai, Izu and Southern Kanto Districts shown in Fig.1 from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects and rain effects are corrected). “D nstrain/day” and “/M” below station names indicate the amount of trend correction and the magnification factor (1/M), respectively.
(a) 掛川富部 Tonbe Exp. 5000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N177E) Strain2(N087E) Strain3(N042E) Strain4(N132E) Max.Shear Strain Dilatation +180.631 +170.631 Principal Axis Expansion Contraction 2.0e-06 strain Exp. 100 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 TONBE1(N177E) 2.700e-09/day TONBE2(N087E) -6.200e-09/day TONBE3(N042E) -1.500e-11/day TONBE4(N132E) -3.900e-09/day ATM.TONBE PREC.TONBE C M
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1 ST2 ST3 ST4 第4図(a)～(e) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気・降水補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(a) – (e) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects, geomagnetic effects and rain effects are corrected) observed by multi-component borehole strainmeters.
(b) 浜松春野 Haruno Exp. 10000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N002E) Strain2(N092E) Strain3(N047E) Strain4(N137E)
Max. Shear Strain
Dilatation +114.605 +104.605 Principal Axis Expansion Contraction 1.0e-06 strain Exp. 100 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 HARUNO1(N002E) 1.400e-09/day HARUNO2(N092E) -6.700e-09/day HARUNO3(N047E) -6.900e-09/day HARUNO4(N137E) 1.300e-09/day ATM.HARUNO PREC.HARUNO *1 M *3 *3 *3 *4 *4
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1 ST2 ST3 ST4 第4図(a)～(e) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気・降水補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(a) – (e) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects, geomagnetic effects and rain effects are corrected) observed by multi-component borehole strainmeters.
(c) 浜松佐久間 Sakuma Exp. 5000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N135E) Strain2(N045E) Strain3(N000E) Strain4(N090E) MAX.Shear Strain Dilatation +144.822 +134.822 Principal Axis Expansion Contraction 1.0e-06 strain Exp. 100 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 SAKUMA1(N135E) 3.600e-09/day SAKUMA2(N045E) -7.800e-09/day SAKUMA3(N000E) -7.700e-09/day SAKUMA4(N090E) 5.300e-09/day ATM.SAKUMA PREC.SAKUMA *1 *1 *3 *3 *3 *3 *4 *4
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1 ST2 ST3 ST4 第4図(a)～(e) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気・降水補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(a) – (e) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects, geomagnetic effects and rain effects are corrected) observed by multi-component borehole strainmeters.
(d) 川根本町東藤川 H-Fujikawa Exp. 2000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N001E) Strain2(N136E) Strain3(N091E) Strain4(N046E) Max.Shear Strain Dilatation +88.881 +68.881 Principal Axis Expansion Contraction 2.0e-07 strain Exp. 100 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 H-FUJIKAWA1(N001E) -8.900e-10/day H-FUJIKAWA2(N136E) -1.800e-09/day H-FUJIKAWA3(N091E) 1.000e-09/day H-FUJIKAWA4(N046E) 5.300e-10/day ATM.H-FUJIKAWA PREC.H-FUJIKAWA *4 *4
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1 ST2 ST3 ST4 第4図(a)～(e) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気・降水補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(a) – (e) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects, geomagnetic effects and rain effects are corrected) observed by multi-component borehole strainmeters.
(e) 浜松宮口 Miyaguchi Exp. 5000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N004E) Strain2(N094E) Strain3(N229E) Strain4(N139E) Max.Shear Strain Dilatation +191.868 +181.868 Principal Axis Expansion Contraction 1.0e-06 strain Exp. 100 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 MIYAGUCHI1(N004E) 3.000e-09/day MIYAGUCHI2(N094E) -6.900e-09/day MIYAGUCHI3(N229E) -5.600e-10/day MIYAGUCHI4(N139E) 5.300e-10/day ATM.MIYAGUCHI PREC.MIYAGUCHI M
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1 ST2 ST3 ST4 第4図(a)～(e) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気・降水補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(a) – (e) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values where changes due to barometric pressure, tidal effects, geomagnetic effects and rain effects are corrected) observed by multi-component borehole strainmeters.
(f) 静岡落合 Ochiai Exp. 20000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N252E) Strain5(N252E) Strain2(N342E) Strain6(N342E) Strain3(N027E) Strain7(N027E) Strain4(N117E) Strain8(N117E) Max.Shear Strain Dilatation +214.487 +184.487 Principal Axis Expansion Contraction 1.0e-06 strain Exp. 1000 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 Strain1(N252E) -1.100e-07/day /10 Strain5(N252E) 2.000e-09/day Strain2(N342E) 4.300e-09/day Strain6(N342E) -3.100e-10/day Strain3(N027E) -5.500e-08/day /10 Strain7(N027E) 3.700e-08/day Strain4(N117E) -2.800e-09/day Strain8(N117E) 1.300e-09/day ATM.OCHIAI PREC.OCHIAI
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8
(f)
第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
(g) 藤枝蔵田 Kurata Exp. 80000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N154E) Strain5(N154E) Strain2(N244E) Strain6(N244E) Strain3(N289E) Strain7(N289E) Strain4(N019E) Strain8(N019E) Max.Shear Strain Dilatation +163.638 +133.638 Principal Axis Expansion Contraction 5.0e-06 strain Exp. 1000 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 Strain1(N154E) -3.400e-09/day Strain5(N154E) 1.100e-08/day Strain2(N244E) -6.200e-09/day Strain6(N244E) -6.500e-09/day Strain3(N289E) -1.600e-08/day Strain7(N289E) -5.800e-09/day Strain4(N019E) 5.500e-09/day Strain8(N019E) 1.100e-08/day ATM.KURATA PREC.KURATA M
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8
(g)
第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
(h) 掛川高天神 Takatenjin Exp. 50000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N198E) Strain5(N198E) Strain2(N288E) Strain6(N288E) Strain3(N333E) Strain7(N333E) Strain4(N063E) Strain8(N063E) Max.Shear Strain Dilatation +201.941 +171.941 Principal Axis Expansion Contraction 1.0e-05 strain Exp. 500 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 Strain1(N198E) 4.700e-08/day Strain5(N198E) 3.700e-08/day Strain2(N288E) -5.600e-08/day Strain6(N288E) -5.300e-08/day Strain3(N333E) -3.100e-08/day Strain7(N333E) -2.200e-08/day Strain4(N063E) 2.100e-08/day Strain8(N063E) 1.600e-08/day ATM.TAKATENJIN PREC.TAKATENJIN T M
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8
(h)
第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
(i) 売木岩倉 Iwakura Exp. 30000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N209E) Strain5(N209E) Strain2(N299E) Strain6(N299E) Strain3(N344E) Strain7(N344E) Strain4(N074E) Strain8(N074E) Max.Shear Strain Dilatation +223.035 +193.035 Principal Axis Expansion Contraction 2.0e-06 strain Exp. 200 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 Strain1(N209E) -8.600e-09/day /5 Strain5(N209E) 1.300e-08/day Strain2(N299E) -2.800e-08/day /50 Strain6(N299E) -6.300e-09/day Strain3(N344E) -1.700e-08/day Strain7(N344E) -9.000e-09/day Strain4(N074E) -3.900e-09/day Strain8(N074E) 1.500e-09/day ATM.IWAKURA PREC.IWAKURA M *3 *3 *3 *3 *4 *4
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8 第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
(j) 新城浅谷 Asaya Exp. 20000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N165E) Strain5(N165E) Strain2(N255E) Strain6(N255E) Strain3(N300E) Strain7(N300E) Strain4(N030E) Strain8(N030E) Max.Shear Strain Dilatation +110.814 +80.814 Principal Axis Expansion Contraction 1.0e-06 strain Exp. 200 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr 2015 Strain1(N165E) -1.400e-09/day Strain5(N165E) -4.600e-10/day Strain2(N255E) -2.500e-09/day Strain6(N255E) -2.800e-09/day Strain3(N300E) -2.200e-10/day Strain7(N300E) -1.400e-09/day Strain4(N030E) -4.800e-10/day Strain8(N030E) -3.300e-09/day ATM.ASAYA PREC.ASAYA M *1 *1 *1 *2 *2 *2 *3 *3 *3 *3 *4 *4
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8 第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
(k) 田原高松 Takamatsu Exp. 20000 nstrain 2008 2009 2010 2011 2012 2013 2014 2015 Strain1(N065E) Strain5(N065E) Strain2(N155E) Strain6(N155E) Strain3(N200E) Strain7(N200E) Strain4(N290E) Strain8(N290E) Max.Shear Strain Dilatation +208.213 +178.213 Principal Axis Expansion Contraction 2.0e-06 strain Exp. 200 nstrain 30 hPa 20 mm/h
Nov Dec Jan Feb Mar Apr
2015 Strain1(N065E) 1.200e-08/day Strain5(N065E) 7.200e-09/day Strain2(N155E) 2.000e-08/day Strain6(N155E) 1.400e-08/day Strain3(N200E) 2.500e-08/day Strain7(N200E) 1.200e-08/day Strain4(N290E) 3.300e-08/day Strain8(N290E) 1.400e-08/day ATM.TAKAMATSU PREC.TAKAMATSU M *1 *1 *1 *2 *2 *2 *3
C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble N ST1&5 ST2&6 ST3&7 ST4&8 第4図(f)～(k) 左：2008年1月以後の多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． 右：2014 年 11 月～2015 年 4 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す．
Fig. 4(f) – (k) (Left) Strain changes observed by multi-component borehole strainmeters since January 2008 (daily mean values). Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.
(Right) Strain changes from November 2014 to April 2015 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.
スタッキングによる長期的ゆっくりすべりの検出について
○各グリッドでの時系列変化
図１：日値スタッキング波形。番号は監視グリッド（図２参照）を示す。
データ ： 補正日値（体積ひずみ計と 1998 年から 2002 年整備の多成分ひずみ計）
ノイズレベル ： 2011 年 6 月～2012 年 12 月の、60 日階差（単純な階差）の標準偏差
理論値計算 ： 0.15°ごとの各グリッドを中心とする、20×20km の断層
グリッド
No.66 と No.77 に明瞭な変化が見られてい
る。総すべり量は
Mw6.4 相当となる。
図２：グリッド配置およびすべり量（
Mw）
* スタッキング手法は、複数のひずみ計のデータを重ね合わせる ことによって、微小な地殻変動のシグナルを強調させて、検知能 力を向上させる解析方法である。 参考文献 宮岡一樹，横田 崇 (2012)：地殻変動検出のためのスタッキン グ手法の開発－東海地域のひずみ計データによるプレート境界 すべり早期検知への適用－, 2012, 地震 2,65,205-218.第5図(a) 静岡県西部のひずみ変化（スタッキング手法による解析）
気象庁作成 浜松宮口4
Mw6.3～6.7程度
ひずみ変化から推定されるすべり候補点
すべり候補領域は、中村・竹中（2004）１）によるグリッドサーチの手法※に より求めた。プレート境界と断層面の形状はHirose et al.（2008）２）による。 ※ すべり候補領域の位置とその規模（Mw）を、すべりがプレート境界面上でプ レートの沈み込み方向と反対に発生したと仮定し、考え得る全ての解を前提とし て得られる理論値と観測値を比較し、合致するものを抽出する手法 １）中村浩二・竹中潤，東海地方のプレート間すべり推定ツールの開発，験震時報，68，25-35，2004２）Hirose F., J. Nakajima, A. Hasegawa, Three-dimensional seismic velocity structure and configuration of the Philippine Sea slab in southwestern Japan estimated by double-difference tomography, J. Geophys. Res., 113, B09315, doi:10.1029/2007JB005274, 2008
すべり推定期間 ● すべり推定に使用したひずみ観測点（多成分ひずみ計） ● ひずみ観測点（多成分ひずみ計） □ ひずみ観測点（体積ひずみ計）
