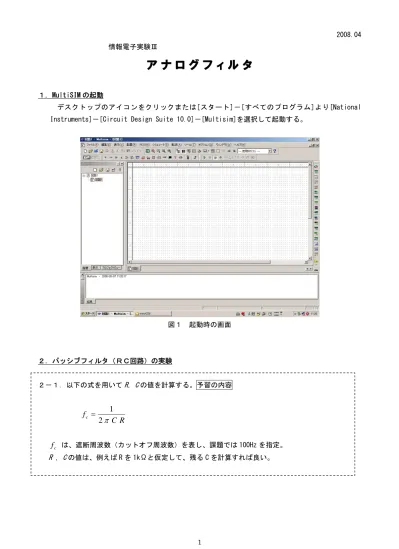

2008.04 情報電子実験Ⅲ
ア ナ ロ グ フ ィ ル タ
１．MultiSIM の起動デスクトップのアイコンをクリックまたは[スタート]－[すべてのプログラム]より[National Instruments]－[Circuit Design Suite 10.0]－[Multisim]を選択して起動する。
図１ 起動時の画面 ２．パッシブフィルタ（ＲＣ回路）の実験 ２－１．以下の式を用いてR，Cの値を計算する。予習の内容
R
C
f
cπ
2
1
=
f
c は、遮断周波数（カットオフ周波数）を表し、課題では 100Hz を指定。 R , Cの値は、例えば R を 1kΩと仮定して、残る C を計算すれば良い。２－２．信号源（信号発生器）を配置 メニューの[配置(Place)]－[コンポーネント(Component)]を選択し、「コンポーネントを選択」のダ イアログを開く。グループ(Group)欄を「Sources」、ファミリ(Family)欄を「SIGNAL_VOLTAGE_SOURCE」、 コンポーネント欄を「AC_VOLTAGE」とし、「ＯＫ」ボタンを押す。マウスポインタに付いてくる信号源 を配置する。(配置場所は、図６を参考。) 図２ メニューバーから「配置」、「コンポーネント」を選択 図３ 「コンポーネントを選択」のダイアログで信号源を選択
２－３．抵抗部品を配置 メニューの「配置」－「コンポーネント」から「コンポーネントを選択」ダイアログを開く。 グループ欄を「Basic」、ファミリ欄を「RESISTOR」、コンポーネント欄を「1ｋ」とし、「ＯＫ」ボタン を押す。マウスポインタに付いてくる抵抗部品を配置する。 図４ 抵抗部品の選択 ２－４．キャパシタ（コンデンサ）の配置 「コンポーネントを選択」ダイアログを開き、グループ欄を「Basic」、ファミリ欄を「CAPACITOR」、 コンポーネント欄には２－１で求めたＣの値を入力またはリストから選択する。「ＯＫ」ボタンを押し てキャパシタを配置。 図５ キャパシタ部品の選択
図６ 信号源、抵抗、キャパシタ配置後 ２－５．部品を９０度回転 キャパシタは９０度回転させ、端子の向きを上下に変えた方が扱いやすい。まず、キャパシタをマウ スでクリック選択すると、破線枠で囲まれる。続いてマウスの右ボタンを押し、操作メニューにおいて 「右へ９０度(90 Clockwise)」を選択する。 図７ 部品を９０°回転して端子の向きを変える
２－６．グラウンド(GND)の配置 「コンポーネントを選択」ダイアログを開き、グループ欄を「Sources」、ファミリ欄を「POWER_SOURCES」、 コンポーネント欄を「GROUND」とする。次に「ＯＫ」ボタンを押し、グラウンドを配置。（図 11 を参考。 RC 回路ではグラウンドが２つ必要。） 図８ グランドを配置 ２－７．ワイヤで部品を接続 メニューより「配置」－「ワイヤ(Wire)」を選択。始点（接続する一方の端子）で一度マウスをクリ ックし、終点（接続する相手端子）でクリックすると、その２点間がワイヤで結ばれる。途中でワイヤ の進行方向を変えるには、その位置でマウスをクリックすると良い。 図９ 「ワイヤ」選択操作
２－８．ネット名の表示
後の AC 解析の設定で必要になるネット名をワイヤ接続後に確認する。いずれかのワイヤをマウスで クリック選択し、マウスの右ボタンを押す。操作メニュー下の「プロパティ(Properties)」を選択する と、ネットダイアログが表示される。「ネット固有の表示(When using net specific hide/show setting」 にチェックを入れる(show の前にチェック)。
図 10 ワイヤのプロパティ選択
３．計測器（マルチメータ，オシロスコープ）の利用 ３－１．マルチメータの配置 メニューより「シミュレート(Simulate)」－「計測器(Instruments)」－「マルチメータ(Multimeter)」 を選択する。マウスポインタについてくるマルチメータを配置。（配置場所は、図 13 を参考。） 図 12 マルチメータの選択 ３－２．マルチメータの接続 マルチメータを測定回路に接続する。ワイヤ接続の方法は、２－７を参照。ＲＣ回路の実験では、入 力，出力電圧を観るため、２つのマルチメータを用い、信号源とキャパシタに接続する。 図 13 マルチメータの接続例
３－３．オシロスコープの配置 メニューより「シミュレート」－「計測器」－「オシロスコープ(Oscilloscope)」を選択する。マウ スポインタについてくるオシロスコープを配置。（配置場所は、図 15 を参考。） 図 14 オシロスコープの選択 ３－４．オシロスコープの接続 オシロスコープを測定回路に接続する。ワイヤ接続の方法は、２－７を参照。ＲＣ回路の実験では、 入力，出力波形を観るため、Ａチャンネルを信号源、Ｂチャンネルをキャパシタに接続する。
３－５．信号源の周波数の設定 回路に入力する信号の周波数を変え、それによる出力の変化を調べる。信号源の周波数を設定するに は、まず信号源をマウスクリックし、「AC VOLTAGE」ダイアログを表示させる。次に「値(Value)」タブ の「周波数(Frequency)」欄において周波数の値(単位)を設定する。最後に「ＯＫ」ボタンを押してダ イアログを閉じる。 図 16 信号周波数の設定 ３－６．オシロスコープによる入力・出力波形の確認 波形を表示するには、まずオシロスコープのアイコンをクリックする。オシロスコープのフロントパ ネルを以下のとおり設定し、メニューの「シミュレート」－「実行(Run)」より波形を描画させる。波 形の描画を停止（または一時停止）させるには、「シミュレート」－「停止（Stop;一時停止）」を選択 する。 ＜ＲＣ回路 入力信号振幅：１Ｖ，周波数１０Ｈｚの場合＞
・ 「タイムベース(TimeBase)」 スケール(Scale):100mv/Div, X 位置:0, 表示：Y/T
・ 「チャネル(Channel)Ａ」 スケール：1V/Div, Y 位置:1(上段に表示), 入力結合:AC(交流成 分を表示) ・ 「チャネルＢ」 スケール：1V/Div, Y 位置:-1(下段に表示), 入力結合:AC(交流成分を表示) ・ 「トリガ(Trigger)」 タイプ(Type)：自動 ＜ＲＣ回路 入力信号振幅：１Ｖ，周波数１００Ｈｚの場合（１０Ｈｚからの変更点）＞ ・ 「タイムベース」 スケール:10mv/Div ＜ＲＣ回路 入力信号振幅：１Ｖ，周波数１ｋＨｚの場合（１０Ｈｚからの変更点）＞ ・ 「タイムベース」スケール:1mv/Div

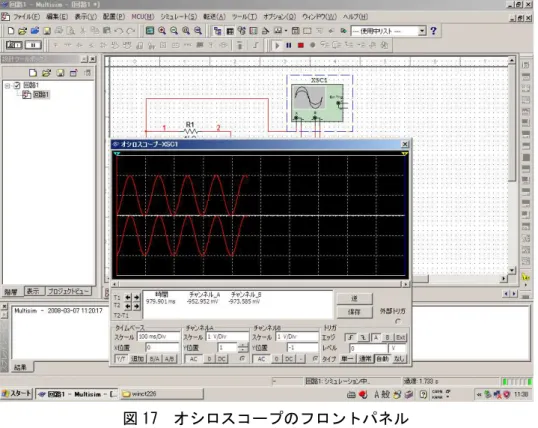

図 17 オシロスコープのフロントパネル ３－７．マルチメータによる入力電圧，出力電圧（実効値）の測定 先のオシロスコープでは、信号周波数が１０Ｈｚから１００，１Ｋと大きくなるにしたがい、出力波 形（チャネルＢ）の振幅が小さくなることが観察できた。次に、マルチメータを用いて入力及び出力の 実効電圧を測定し、それらの電圧比を計算する。マルチメータのフロントパネルを開くには、マルチメ ータアイコンをダブルクリックする。実効電圧を測定するには、フロントパネルにおいて、電圧「Ｖ」 と信号モード「～（交流）」を選択する。また測定では、事前に３－６のとおり信号周波数を設定し、 メニューの「シミュレート」－「実行」よりシミュレータを動作させる。
以下の表をつくり、測定結果を記録する。実験の記録 表１ ＲＣ回路における入出力電圧の測定結果 信号周波数 [Hz] 入力電圧 [mV] 出力電圧 [mV] 出力電圧/入力電圧 [dB] 10 100 1k *dB（デシベル）単位で電圧比を表すには、20log(出力電圧/入力電圧)の 計算を行う。 ４．ＡＣ解析による周波数特性の観察 ４－１．ＡＣ解析の条件設定 メニューより「シミュレート」－「解析(Analyses)」－「ＡＣ解析(AC Analysis)」を選択する。（こ の操作前に、シミュレートは「停止」にしておくこと。） まず、ＡＣ解析ダイアログにおいて「周波数パラメータ(Frequency Parameters)」タブを開き、「開 始周波数(Start frequency)」を 1Hz,「停止周波数(Stop Frequency)」を 10kHz, 「垂直スケール(Vertical scale)」をデシベル(Decibel)とする（図 22 を参照）。
次に「出力(Output) 」タブを開き、「解析用に選択した変数(Selected variables for analysis)」 として出力波形を観た端子（ネット名）の変数を選択する。（例えば、図 21 では、ＲＣ回路において抵 抗とキャパシタを結ぶネット名が２であるため、V(2)が選択されている。回路を描く操作手順の違いに よりネット名は変わる可能性があるので、回路上確認する必要がある。ネット名を表示するには、２－ ８の操作を行う。）
図 20 周波数パラメータの設定
*垂直スケールでは、「デジベル」を選択すること

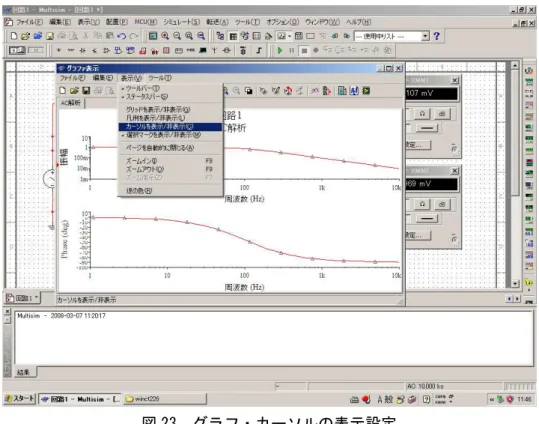

４－２．ＡＣ解析の実行 ＡＣ解析ダイアログ下の「シミュレート(Simulate)」ボタンを押す。図 24 のとおり、振幅特性と位 相特性のグラフが表示される。 図 22 ＡＣ解析のグラフ表示 ４－３．カーソル機能を使用したグラフ特徴点の調査 カーソル機能を利用するには、「グラファ表示(Grapher View)」ダイアログのメニューより「表示 (View)」－「カーソルを表示／非表示(Show/Hide Cursors)」を選択して左側にチェックを入れる。次 にＹ軸上に現れる三角形のマーカをマウスでクリックし、左ボタンを押したままマウスを移動するとカ ーソルがそれに合せて移動する。このカーソルを１０Ｈｚ，１００Ｈｚ，２００Ｈｚ，１ｋＨｚの位置 に移動し、このカーソルがグラフと交わるｙ値をカーソルのダイアログから求める。（カーソルは２つ 表示される。三角形に１と書かれたカーソルの x 座標（周波数）はカーソル・ダイアログの x1 欄に表 示され、y 座標（振幅）は y1 欄に表示される。 以下の表をつくり、調査結果を記録する。実験の記録 表２ グラフ特徴点の調査 *減衰傾度は、100Hz と 200Hz の振幅の差により求める。また、 周波数 [Hz] 振幅 [dB] 10 100 200 1k
４－４．グラフの保存 グラフは、画像データとして保存し、レポート作成に利用する。まず、「グラファ表示」ダイアログ を表示させ、「編集(Edit)」－「コピー(Copy)」操作によりクリップボードに記憶させる。次に、ペイ ントを起動して、「編集」―「貼り付け」操作を行い、続いて「ファイル」―「名前を付けて保存」を 選択して、画像データ（ビットマップ、JPG 形式など）として保存する。 図 25 グラフをクリップボードにコピー 図 26 クリップボードからペイントに貼り付け
