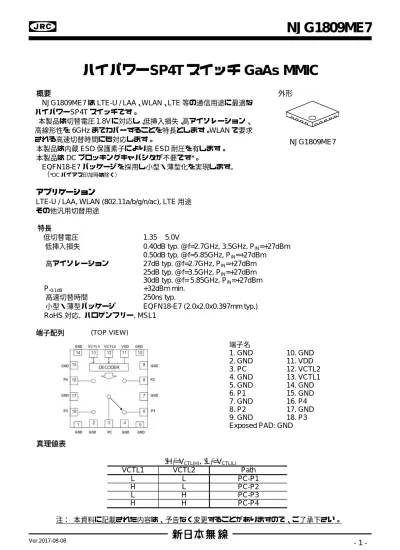

NJG1809ME7
ハイパワーSP4T スイッチ GaAs MMIC
概要 外形
NJG1809ME7 は LTE-U / LAA、WLAN、LTE 等の通信用途に最適な ハイパワーSP4T スイッチです。 本製品は切替電圧 1.8V に対応し、低挿入損失、高アイソレーション、 高線形性を 6GHz までカバーすることを特長とします。WLAN で要求 される高速切替時間にも対応します。 本製品は内蔵 ESD 保護素子により高 ESD 耐圧を有します。 本製品は DC ブロッキングキャパシタが不要です*。 EQFN18-E7 パッケージを採用し小型・薄型化を実現します。 (*DC バイアス印加時は除く) アプリケーション
LTE-U / LAA, WLAN (802.11a/b/g/n/ac), LTE 用途 その他汎用切替用途 特長 低切替電圧 1.35 ~ 5.0V 低挿入損失 0.40dB typ. @f=2.7GHz, 3.5GHz, PIN=+27dBm 0.50dB typ. @f=5.85GHz, PIN=+27dBm 高アイソレーション 27dB typ. @f=2.7GHz, PIN=+27dBm 25dB typ. @f=3.5GHz, PIN=+27dBm 30dB typ. @f= 5.85GHz, PIN=+27dBm P-0.1dB +32dBm min. 高速切替時間 250ns typ. 小型・薄型パッケージ EQFN18-E7 (2.0x2.0x0.397mm typ.) RoHS 対応, ハロゲンフリー, MSL1 端子配列 真理値表 “H”=VCTL(H), “L”=VCTL(L) VCTL1 VCTL2 Path L L PC-P1 H L PC-P2 L H PC-P3 H H PC-P4 注: 本資料に記載された内容は、予告なく変更することがありますので、ご了承下さい。 (TOP VIEW) 端子名 1. GND 10. GND 2. GND 11. VDD 3. PC 12. VCTL2 4. GND 13. VCTL1 5. GND 14. GND 6. P1 15. GND 7. GND 16. P4 8. P2 17. GND 9. GND 18. P3 Exposed PAD: GND NJG1809ME7
NJG1809ME7
絶対最大定格 Ta=+25°C, Zs=Zl=50Ω 項目 記号 条件 定格 単位 入力電力 PIN VDD =2.75V, VCTL=0/1.8V +33 dBm 電源電圧 VDD VDD 端子 5.0 V 切替電圧 VCTL VCTL1, VCTL2 端子 5.0 V 消費電力 PD 4 層(101.5 x 114.5mm スルーホール有) FR4 基板実装時、Tj=150°C) 1400 mW 動作温度 Topr -40 ~ +105 °C 保存温度 Tstg -55 ~ +150 °C 電気的特性 1 (DC) 共通条件: Ta=+25°C、VDD=2.75V、VCTL(H)=1.8V、VCTL(L)=0V、指定の外部回路による 項目 記号 条件 最小値 標準値 最大値 単位 電源電圧 VDD VDD 端子 2.5 2.75 5.0 V 動作電流 IDD RF 無信号時 - 350 700 A 切替電圧(LOW) VCTL(L) VCTL1, VCTL2 端子 0 - 0.45 V 切替電圧(HIGH) VCTL(H) VCTL1, VCTL2 端子 1.35 1.8 5.0 V 切替電流 ICTL VCTL(H)=1.8V - 4 10 A NJG1809ME7
電気的特性 2 (RF) 共通条件: Ta=+25°C, Zs=Zl=50, VDD=2.75V, VCTL(H)=1.8V, VCTL(L)=0V, 指定の外部回路による 項目 記号 条件 最小値 標準値 最大値 単位 挿入損失 1 LOSS1 f=0.7GHz, PIN=+27dBm - 0.35 0.55 dB 挿入損失 2 LOSS2 f=2.0GHz, PIN=+27dBm - 0.40 0.60 dB 挿入損失 3 LOSS3 f=2.7GHz, PIN=+27dBm - 0.40 0.60 dB 挿入損失 4 LOSS4 f=3.5GHz, PIN=+27dBm - 0.40 0.60 dB 挿入損失 5 LOSS5 f=5.85GHz, PIN=+27dBm - 0.50 0.75 dB アイソレーション 1 ISL1 f=0.7GHz, PIN=+27dBm 32 36 - dB アイソレーション 2 ISL2 f=2.0GHz, PIN=+27dBm 25 28 - dB アイソレーション 3 ISL3 f=2.7GHz, PIN=+27dBm 24 27 - dB アイソレーション 4 ISL4 f=3.5GHz, PIN=+27dBm 22 25 - dB アイソレーション 5 ISL5 f=5.85GHz, PIN=+27dBm PC-Pn*1 26 30 - dB Pm-Pn*2 20 23 - 0.1dB 圧縮時入力電力 P-0.1dB f=5.85GHz +32 - - dBm 第 2 高調波 1 2fo(1) f=5.18GHz, 5.85GHz, PIN=+27dBm - - -70 dBc 第 2 高調波 2 2fo(2) f=2.69GHz, PIN=0dBm - - -95 dBc 第 3 高調波 1 3fo(1) f=5.18GHz, 5.85GHz, PIN=+27dBm - - -70 dBc 第 3 高調波 2 3fo(2) f=1.732GHz, 1.91GHz, PIN=0dBm - - -95 dBc 第 4 高調波 4fo f=5.18GHz, 5.85GHz, PIN=+27dBm - - -70 dBc 入力 2 次インター セプトポイント IIP2 f=2.48+2.69GHz, fmeas=5.17GHz, PIN=+10dBm each +100 - - dBm 入力 3 次インター セプトポイント IIP3 f=1.71+2.40GHz, fmeas=5.82 GHz, PIN=+10dBm each +60 - - dBm 定在波比 1 VSWR1 オン状態, f=2.7GHz - 1.2 1.5 - 定在波比 2 VSWR2 オン状態, f=5.85GHz - 1.3 1.6 - スイッチング時間 TSW 50% VCTL to 10/90% RF - 250 400 ns *1: Pn=P1, P2, P3, P4 *2: Pm=P1, P2, P3, P4. Pn=P1, P2, P3, P4. m≠nNJG1809ME7
端子説明 端子番号 端子記号 機 能 1 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 2 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 3 PC 共通 RF 端子です。DC ブロッキングキャパシタは不要です (DC バイアス印加時は除く)。 4 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 5 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 6 P1 RF 端子です。DC ブロッキングキャパシタは不要です (DC バイアス印加時は除く)。 7 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 8 P2 RF 端子です。DC ブロッキングキャパシタは不要です (DC バイアス印加時は除く)。 9 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 10 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 11 VDD 電源端子です。正電源電圧(+2.5 to +5V)を印加して下さい。RF 特性への 影響を抑止するため対 GND 間にバイパスキャパシタを接続してください。 12 VCTL2 経路切替用制御信号入力端子です。この端子の印加電圧をハイ レベル (+1.35~+5.0V)またはローレベルに(0~+0.45V)にセットしてください。 13 VCTL1 経路切替用制御信号入力端子です。この端子の印加電圧をハイ レベル (+1.35~+5.0V)またはローレベルに(0~+0.45V)にセットしてください。 14 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 15 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 16 P4 RF 端子です。DC ブロッキングキャパシタは不要です (DC バイアス印加時は除く)。 17 GND 接地端子です。RF 特性を劣化させないために、IC ピン近傍で接地電位に 接続してください。 18 P3 RF 端子です。DC ブロッキングキャパシタは不要です (DC バイアス印加時は除く)。 Exposed Pad GND IC 裏面の接地パッドです。RF 特性を劣化させないために、パッド近傍で 接地電位に接続してください。NJG1809ME7
特性例 (指定の測定回路による。外部回路の損失含まず) -2.0 -1.8 -1.6 -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P1 LOSS PC-P2 ISL PC-P3 ISL PC-P4 ISL P C -P 1 I n se rt io n Lo ss (d B ) Is o la ti o n (d B ) Frequency (GHz)LOSS, ISL vs Frequency
(PC-P1 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -2.0 -1.8 -1.6 -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P2 LOSS PC-P1 ISL PC-P3 ISL PC-P4 ISL P C -P 2 I n se rt io n Lo ss (d B ) Is o la ti o n (d B ) Frequency (GHz)
LOSS, ISL vs Frequency
(PC-P2 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -2.0 -1.8 -1.6 -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P3 LOSS PC-P1 ISL PC-P2 ISL PC-P4 ISL P C -P 3 I n se rt io n Lo ss (d B ) Is o la ti o n (d B ) Frequency (GHz)
LOSS, ISL vs Frequency
(PC-P3 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -2.0 -1.8 -1.6 -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P4 LOSS PC-P1 ISL PC-P2 ISL PC-P3 ISL P C -P 4 I n se rt io n Lo ss (d B ) Is o la ti o n (d B ) Frequency (GHz)
LOSS, ISL vs Frequency
(PC-P4 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 P1-P2 ISL P1-P3 ISL P1-P4 ISL Is o la ti o n (d B ) Frequency (GHz)
ISL vs Frequency
(PC-P1 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 P1-P2 ISL P2-P3 ISL P2-P4 ISL Is o la ti o n (d B ) Frequency (GHz)ISL vs Frequency
(PC-P2 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V)NJG1809ME7
0 100 200 300 400 500 2.5 3 3.5 4 4.5 5 I DD ( A ) V DD (V)(No RF input, PC-P1 ON, V
CTL(L)=0V, VCTL(H)=1.8V)
I
DDvs V
DD 0 2 4 6 8 10 12 1.5 2 2.5 3 3.5 4 4.5 5 I CT L ( A ) V CTL (V)(No RF input, PC-P1 ON, V
DD=2.75V)
I
CTLvs V
CTL 特性例 (指定の測定回路による。外部回路の損失含まず) -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 P1-P3 ISL P2-P3 ISL P3-P4 ISL Is o la ti o n (d B ) Frequency (GHz)ISL vs Frequency
(PC-P3 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 P1-P4 ISL P2-P4 ISL P3-P4 ISL Is o la ti o n (d B ) Frequency (GHz)ISL vs Frequency
(PC-P4 ON, V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) 1.0 1.2 1.4 1.6 1.8 2.0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P1 ON PC-P2 ON PC-P3 ON PC-P4 ON VS W R : P C p o rt Frequency (GHz)VSWR vs Frequency
(V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) 1.0 1.2 1.4 1.6 1.8 2.0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 PC-P1 ON PC-P2 ON PC-P3 ON PC-P4 ON VS W R : P n p o rt Frequency (GHz)VSWR vs Frequency
(V DD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V)NJG1809ME7
特性例 (指定の測定回路による。外部回路の損失含まず) 20 22 24 26 28 30 32 34 0 100 200 300 400 500 600 700 20 22 24 26 28 30 32 34 V DD=2.5V_POUT VDD=2.75V_POUT V DD=3.5V_POUT V DD=5.0V_POUT V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V Input Power (dBm) O u tpu t P o w e r (d B m )Output Power, I
DDvs Input Power
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz) O p e ra ti ng C u rr e n t I D D ( A ) -2.0 -1.8 -1.6 -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 20 22 24 26 28 30 32 34 VCTL(H)=2.5V_Loss VCTL(H)=2.75V_Loss VCTL(H)=3.5V_Loss VCTL(H)=5.0V_Loss V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V Input Power (dBm) P C -P 1 I n se rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )Loss, ISL vs Input Power
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz) A rb . U n it Time (1s/div) Switching Time (PC-P1/P2 path, VDD=2.75V, VCTL(L)=0V, VCTL(H)=1.8V) VCTL1 P2 Port 204ns 194ns
NJG1809ME7
特性例 (指定の測定回路による。外部回路の損失含まず) -3.2 -2.8 -2.4 -2.0 -1.6 -1.2 -0.8 -0.4 0.0 -40 -35 -30 -25 -20 -15 -10 -5 0 -50 -25 0 25 50 75 100 125 VDD=2.5V_L VDD=2.75V_L VDD=3.5V_L VDD=5.0V_L V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C -P 1 I n se rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )Loss, ISL vs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=0.7GHz, PIN=27dBm) Ambient Temperature (oC) -3.2 -2.8 -2.4 -2.0 -1.6 -1.2 -0.8 -0.4 0.0 -40 -35 -30 -25 -20 -15 -10 -5 0 -50 -25 0 25 50 75 100 125 VDD=2.5V_L VDD=2.75V_L VDD=3.5V_L VDD=5.0V_L V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C -P 1 I n se rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )
Loss, ISL vs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=2.0GHz, PIN=27dBm) Ambient Temperature (oC) -3.2 -2.8 -2.4 -2.0 -1.6 -1.2 -0.8 -0.4 0.0 -40 -35 -30 -25 -20 -15 -10 -5 0 -50 -25 0 25 50 75 100 125 VDD=2.5V_L VDD=2.75V_L VDD=3.5V_L VDD=5.0V_L V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C -P 1 I n s e rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )
Loss, ISL vs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=2.7GHz, PIN=27dBm) Ambient Temperature (oC) -3.2 -2.8 -2.4 -2.0 -1.6 -1.2 -0.8 -0.4 0.0 -40 -35 -30 -25 -20 -15 -10 -5 0 -50 -25 0 25 50 75 100 125 VDD=2.5V_L VDD=2.75V_L VDD=3.5V_L VDD=5.0V_L V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C -P 1 I n s e rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )
Loss, ISL vs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=3.5GHz, PIN=27dBm) Ambient Temperature (oC) -3.2 -2.8 -2.4 -2.0 -1.6 -1.2 -0.8 -0.4 0.0 -40 -35 -30 -25 -20 -15 -10 -5 0 -50 -25 0 25 50 75 100 125 VDD=2.5V_L VDD=2.75V_L VDD=3.5V_L VDD=5.0V_L V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C -P 1 I n se rt ion L o s s (d B ) P C -P 2 I s o la ti o n (d B )
Loss, ISL vs Temperature
(PC-P1 ON, V
CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz, PIN=27dBm)
NJG1809ME7
特性例 (指定の測定回路による。外部回路の損失含まず) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C P o rt V S W R Ambient Temperature (oC)VSWR vs Temperature
(PC-P1 ON, PC Port, V CTL(L)=0V, VCTL(H)=1.8V, f=2.7GHz) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P 1 P o rt V S W R Ambient Temperature (oC)VSWR vs Temperature
(PC-P1 ON, P1 Port, V CTL(L)=0V, VCTL(H)=1.8V, f=2.7GHz) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P C P o rt V S W R Ambient Temperature (oC)VSWR vs Temperature
(PC-P1 ON, PC Port, V CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P 1 P o rt V S W R Ambient Temperature (oC)VSWR vs Temperature
(PC-P1 ON, P1 Port, V CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz) 20 22 24 26 28 30 32 34 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V P -0 .1 d B (d B m )P
-0.1dBvs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V, f=5.85GHz) Ambient Temperature (oC) Absolute Maximum Ratings: 33dBmNJG1809ME7
特性例 (指定の測定回路による。外部回路の損失含まず) 0 50 100 150 200 250 300 350 400 450 500 550 600 650 700 -50 -25 0 25 50 75 100 125 V DD=2.5V V DD=2.75V V DD=3.5V V DD=5.0V O p e ra ti n g C u rr e n t ( A ) Ambient Temperature (oC)Operating Current vs Temperature
(PC-P1 ON, V CTL(L)=0V, VCTL(H)=1.8V) 0 2 4 6 8 10 12 14 16 18 20 -50 -25 0 25 50 75 100 125 V CTL(H)=1.5V V CTL(H)=2.0V V CTL(H)=2.75V V CTL(H)=3.5V V CTL(H)=5.0V C o n tr o l C u rr e n t ( A ) Ambient Temperature (oC)
Control Current vs Temperature
(PC-P2 ON, V DD=2.75V) 0 100 200 300 400 500 600 -50 -25 0 25 50 75 100 125 V CTL(H)=2.5V V CTL(H)=2.75V V CTL(H)=3.5V V CTL(H)=5.0V S w it c h in g T im e (n s )
Switching Time(rise) vs Temperature
(PC-P1/P2 path, P2 port, V CTL(L)=0V, VCTL(H)=1.8V) Ambient Temperature (oC) 0 100 200 300 400 500 600 -50 -25 0 25 50 75 100 125 V CTL(H)=2.5V V CTL(H)=2.75V V CTL(H)=3.5V V CTL(H)=5.0V S w it c h in g T im e (n s )
Switching Time(fall) vs Temperature
(PC-P1/P2 path, P2 port, V
CTL(L)=0V, VCTL(H)=1.8V)
NJG1809ME7
外部回路図 (TOP VIEW) 注: [1] 各RF端子にDCブロッキングキャパシタは不要です(DCバイアス印加時は除く)。 [2] インダクタL1はオプションです。PC端子に特に高いESD耐圧が必要な場合は対GND間にL1を接続 してください。また各RF端子を厳密にGNDレベルに保つためにもL1を接続することをお勧めします。 部品表 番号 定数 備考 C1 1000pF 村田製作所 (GRM15) L1 68nH 太陽誘電 (HK1005) 3 4 2 1 5 6 7 8 9 10 12 11 13 14 18 17 16 15 DECODER L1 PC VCTL1 VCTL2 C1 VDD P1 P2 P3 P4NJG1809ME7
基板実装図 (TOP VIEW) <PCB レイアウトガイドライン> (TOP VEIW) 注意事項 [1] 各 RF 端子に DC ブロッキングキャパシタは不要です。ただし、本製品の各 RF 端子はグランドレベルに バイアスされているため、本製品に接続される他のデバイスの端子が DC バイアスされている場合には、 その端子には DC ブロッキングキャパシタが必要です。 [2] スイッチの RF 特性への影響を抑止するために、VDD 端子には対グランドにバイパスコンデンサ(C1)を 接続して下さい。 [3] 良好な RF 特性を得るために、IC の GND 端子は最短距離で基板のグランドに接続できるようレイアウト して下さい。また、グランド用スルーホールも同端子のできるだけ近傍に配置してください。[4] Exposed PAD は最短距離で基板のグランドに接続して下さい。良好な RF 特性を得るために、IC 直下に スルーホールを配置して下さい。 周波数 (GHz) 基板損失 (dB) 0.7 0.16 2.0 0.43 2.7 0.56 3.5 0.68 5.85 1.02 PCB: FR-4, t=0.2mm キャパシタサイズ: 1005 ストリップライン幅: 0.4mm PCB サイズ: 26x26mm2 コネクタ損失を含む基板損失, Ta=+25 °C P2 P4 VDD VCTL2 VCTL1 GND GND P1 P3 PC 1pin mark C1 L1* * L1 はオプションです。 PCB Package terminal Package outline Ground through hole Diameter= 0.2mm
NJG1809ME7
EQFN18-E7 パッケージ推奨フットパターンPKG: 2.0x2.0mm2 Pin pitch: 0.4mm : Land
: Mask (Open area) *Metal mask thickness: 100m : Resist (Open area)
Detail A
