はじめに

このマニュアルでは、Cisco Active Network Abstraction（Cisco ANA）の構成および機能について説明します。Cisco ANA Manage は、管理作業の簡易化と効率化を目的とした GUI クライアントアプリケーションです。Cisco ANA Manage を使用すると、Cisco ANA の設定や制御を行えます。

Cisco ANA Manage では、Cisco ANA Registry（「Golden Source」）との連携により、設定情報の照会や修正が行われます。このマニュアルは、十分な専門知識がある管理者を対象としたものです。このマニュアルの構成は、次のとおりです。 • 「マニュアルの構成」（P.ix） • 「表記法」（P.xi） • 「関連資料」（P.xii） • 「マニュアルの入手方法およびテクニカルサポート」（P.xii）

マニュアルの構成

このマニュアルは、次の章および付録から構成されています。章/付録タイトル説明

1 Cisco ANA の概要 Cisco ANA のプラットフォームおよびアーキテ

クチャについて説明します。また、このマニュアル全体を通して使用される用語の意味についても簡単に説明します。

2 Cisco ANA Manage を使用する前に Cisco ANA Manage の使用環境、および

Cisco ANA Manage アプリケーションの起動方法と操作方法について説明します。

3 Cisco ANA の導入ご使用の環境内に Cisco ANA を導入する際に必

要となる手順について説明します。

4 Cisco ANA ゲートウェイとユニット

の管理

Cisco ANA ユニットの追加方法、管理方法、および削除方法について説明します。

5 AVM および VNE の管理 AVM および VNE の定義方法および管理方法に

(10)

6 グローバル設定の管理クライアントライセンス、Cisco ANA データベースセグメント、「今日のお知らせ」（サービスの免責事項）、ポーリンググループ、保護グループなど、Cisco ANA Manage のさまざまなグローバル設定の定義方法および管理方法について説明します。

7 リンクの管理ネットワーク内に属する 2 つのネットワーク要素

の 2 つのポート間におけるトポロジカルなリンクの追加方法および削除方法について説明します。 8 ワークフロー管理タスクの管理 Cisco ANA Manage のワークフローエンジンに

ついて説明します。 9 ユーザセキュリティの管理：ロールとスコープロールベースのセキュリティメカニズムとユーザに付与されるスコープとを組み合せる 3 次元セキュリティエンジンが Cisco ANA に実装される方法について説明します。さらには、ユーザ名やパスワードの定義など、ユーザの管理作業についても説明します。 10 システムヘルスと診断システムヘルス診断ツールの使用方法や、 Cisco ANA システムの中で監視できるさまざまな対象について説明します。

11 イベントリスナーの管理 Cisco ANA Event Listener の概要と、ゲートウェイとユニットの双方で動作するようにこのイベントリスナーを設定する方法について説明します。 12 データベースのパージイベントがデータベースに保持される期間の設定方法、およびイベントをデータベースから自動でパージする方法について説明します。また、 Cisco ANA の完全性サービスとその使用方法についても説明します。

A システムセキュリティイベント Cisco ANA EventVision の [Security] タブに表示されるシステムセキュリティイベントをリスト形式で列記してあります。

B レジストリのバックアップと復元レジストリおよびデータベースのバックアップ手

順と復元手順について説明します。

C ユーティリティスクリプト VNE のバルク追加用スクリプトや Cisco ANA プラットフォームの再起動用スクリプトなど、 Cisco ANA で使用できるユーティリティスクリプトについて説明します。

D Golden Source レジストリ Golden Source レジストリの詳細について説明し

ます。

E ハイアベイラビリティの使用ユニットおよびゲートウェイに対して使用できる

ハイアベイラビリティオプションおよび保護オプションについて説明します。

F VNE 永続性メカニズム Cisco ANA における VNE の持続性メカニズムについて説明します。

G Cisco ANA で使用するポート Cisco ANA のさまざまなサーバアプリケーショ

ンおよびクライアントアプリケーションで使用

(11)

（注）レジストリの変更は必ず、シスコのサポートの下で行ってください。詳細については、シスコの代理店にお問い合せください。

表記法

このマニュアルでは、次の表記法を使用しています。（注）「注釈」です。役立つ情報や、このマニュアル以外の参照資料などを紹介しています。ヒント「問題解決に役立つ情報」です。注意「要注意」の意味です。機器の損傷またはデータ損失を回避するための注意事項が記述されています。表記法用途太字コマンド、キーワード、およびユーザ入力のテキストは太字で表記してあります。斜体マニュアルタイトル、新規用語、強調したい用語、および値を入力する引数は斜体で表記してあります。 [ ] 角カッコの中の要素は、省略可能です。 {x | y | z } いずれか 1 つを必ず選択しなければならない必須キーワードは、全体を波カッコで囲み、それぞれを縦棒で区切って表記してあります。 [ x | y | z ] いずれか 1 つを選択できるオプションのキーワードは、全体を角カッコで囲み、それぞれを縦棒で区切って表記してあります。ストリング引用符を付けない一組の文字。ストリングの前後に引用符は使用しません。引用符が使用されている場合は、その引用符も含めてストリングと見なします。 courier 体システムにより表示される端末セッションおよび情報はcourier 体で表記してあります。 < > パスワードのように出力されない文字は、山カッコで囲んで示しています。 [ ] システムプロンプトに対するデフォルトの応答は、角カッコで囲んで示しています。 !、# コードの先頭に感嘆符（!）またはポンド記号（#）がある場合には、コメント行であることを示します。

(12)

マニュアルの入手方法およびテクニカル

サポート

マニュアルの入手方法、テクニカルサポート、その他の追加情報については、毎月更新される『What's

New in Cisco Product Documentation』を参照してください。このドキュメントには、新規版および改訂版を含めたシスコの全技術マニュアルのリストも記載されています。URL は次のとおりです。

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

『What's New in Cisco Product Documentation』は RSS フィードとして購読できます。また、リーダーアプリケーションを使用してコンテンツがデスクトップに直接配信されるように設定することもできます。RSS フィードは無料のサービスです。シスコは現在、RSS バージョン 2.0 をサポートしています。

(13)

C H A P T E R

1

Cisco ANA

の概要

次の各トピックでは、Cisco Active Network Abstraction（Cisco ANA）のプラットフォームとアーキテクチャについて説明します。また、このマニュアル全体で使われている用語についても、簡単に説明しています。シスコ全体のソリューションの 1 つに Cisco ANA Manage メンテナンスアプリケーションがあります。Cisco ANA の簡単な概要を示していますので Cisco ANA Manage 環境の理解にお役立てください。 • 「Cisco ANA の概要」（P.1-1） • 「Cisco ANA のアーキテクチャとコンポーネント」（P.1-3） • 「追加の概念および用語」（P.1-6）（注）レジストリの変更は必ず、シスコのサポートの下で行ってください。詳細については、シスコの代理店にお問い合せください。

Cisco ANA

の概要

Cisco ANA は、キャリアクラスのネットワーク管理プラットフォームであり、オペレーションおよびネットワーク層間におけるアクティブなメディエーション層として動作するよう設計されています。これには、使い勝手のいいアプリケーションセット、および Operations Support System（OSS; オペレーションサポートシステム）用に適切に定義された Application Programming Interfaces（API; アプリケーションプログラミングインターフェイス）が備わっており、キャリアおよびサービスプロバイダーは、市場が求める、新しく、信頼のおける、より洗練されたサービスを、効率的に対応して提供できるようになります。その一方で、複数の技術を組み合せた大規模マルチベンダーネットワークの複雑性は目につきません。 Cisco ANA は、多様なネットワーク環境およびアプリケーションに対するソリューションを実現します。また、統合ネットワークと自動検出サービスが利用できます。自動検出サービスでは、ネットワークのモデリングと高度な障害診断、自由度の高いネットワークの設定、およびエンジンのアクティブ化に対応しています。これにより、数百万にのぼる加入者と顧客をサポートし、互いに密接に関連する地球規模のネットワークの管理が可能になります。 Cisco ANA は、ネットワーク管理ソリューションであり、その完全に統合されたサービス指向のソリューションには、次の機能があります。 • マルチベンダー、ハイブリッドデバイスのサポート

• IP、Virtual Private Network（VPN; 仮想プライベートネットワーク）、Multi Protocol Label Switching（MPLS; マルチプロトコルラベルスイッチング）、イーサネット、Asynchronous

(14)

• ネットワークの検出、障害、アクティブ化および設定などの多様な機能

• 複数の OSS および Business Support Systems（BSS; ビジネスサポートシステム）アプリケーションによる垂直統合

特許を取得した、革新的アーキテクチャの自律分散型 virtual network elements（VNEs; 仮想ネットワーク要素）に基づく Cisco ANA により、ハイブリッドネットワーク環境の統合管理が可能になります。また拡張可能なため、ネットワークの成長および発展もサポートします。 Cisco ANA には次の機能があります。 • ネットワーク（水平）統合：複数ベンダーからの network elements（NEs; ネットワーク要素）をサポート。複数の技術を使用しており、エンドツーエンドで一体化した統一ネットワークを形成します。 • ネットワークとサービスの検出、リアルタイムインベントリおよびトポロジ：ネットワークのインベントリ、サービスおよびマルチレイヤの接続性を検出し、正確で最新の情報をもつネットワーク情報モデルを形成します。 • ネットワーク障害インテリジェンス：自動検出ネットワークモデルを使用し、障害の関係性および根本原因を解析します。 • サービスの影響：さまざまなネットワーク障害を分析し、検知した VPN およびサイトを提示します。 • アクティブ化および設定：多くのデバイス設定をサポートするエンジンのアクティブ化。 • サービスの検証：設定の良好性と一貫性をリアルタイムで検証します。 • サービスパス解析：サ－ビスパス、技術間のエンドツーエンド、およびネットワーク層を動的に切り離して追跡します。 • GUI クライアントアプリケーション：確実性、遂行度合および成果を管理するためのユーザアプリケーション。

• OSS/BSS （垂直）統合：さまざまな種類の API、プロトコルおよび情報モデルの OSS/BSS アプリケーションに対するオープンで柔軟なノースバウンド適応化フレームワーク。

• 拡張性：ネットワークの仮想モデルを作成することにより、拡張プロパティを引き継ぐ並列プロセ

スを実装した完全分散型ソリューション。自律型 VNE およびユニットをさらに追加することで、ネットワークの成長をサポートします。

(15)

Cisco ANA

のアーキテクチャとコンポーネント

図 1-1 は、Cisco ANA プラットフォームの 3 層アーキテクチャを示しています。

図 1-1 Cisco ANA のアーキテクチャ

第

1

層

Cisco ANA の一番上の層は、市販または旧版 OSS および BSS アプリケーションから構成されています。Cisco ANA クライアントも同様です。Cisco ANA ソリューションを使用することで、適切に定義された標準ベースの API セットを介して、OSS および BSS アプリケーションをプラットフォームに統合できます。 Cisco ANA ╙ 2 ጀ ╙ 3 ጀ ╙ 1 ጀ ࡀ࠶࠻ࡢ࡯ࠢ ࡙࠾࠶࠻ ࠥ࡯࠻࠙ࠚࠗ GUI ࠢ࡜ࠗࠕࡦ࠻ ࠙ࠚࡉ ࠢ࡜ࠗࠕࡦ࠻ ߅ቴ᭽ߩ OSS/BSS 202081 WWW

(16)

GUI

クライアント

次の Cisco ANA クライアントはそれぞれ、ネットワークを管理のための包括的な GUI アプリケーションスイートを備えています。

• Cisco ANA NetworkVision：Cisco ANA の主要 GUI アプリケーション。システムでサポートしている全管理機能を可視化。詳細については、『Cisco Active Network Abstraction 3.6.7 User Guide』を参照してください。

• Cisco ANA EventVision：Cisco ANA システムで検知された過去の全イベントを表示するためのツール。詳細については、『Cisco Active Network Abstraction 3.6.7 User Guide』を参照してください。

• Cisco ANA Manage：Cisco ANA プラットフォーム全体を管理するための、システム管理およびコンフィギュレーションツール。

• Cisco ANA Registry Editor：レジストリを表示および設定するためのツール。

クライアントは、ウェブスタートを使用してゲートウェイからの自動クライアント更新をサポートします。ゲートウェイアプリケーションと接続する際、システムは、クライアントのバージョンが入手可能な範囲の最新版であるか確認します。アップグレードが必要な場合、システムはゲートウェイから自動的にクライアントを更新します。

Cisco ANA Manage GUI

クライアントの概要

Cisco ANA Manage はさまざまなシステム管理を実行する GUI ツールであり、これによってシステム制御が簡単に行えます。次の作業を実行するインターフェイスを備えています。

• Cisco ANA ユニットの追加と削除。

• 別のユニットとの間での AVM および VNE の追加と削除、VNE の開始と停止、VNE ごとのポー

リング情報設定。 • グローバル環境の設定。 – Cisco ANA クライアントライセンスのインストールおよび管理。 – 全データベースセグメントそれぞれに割り当てられたストレージの表示。 –「今日のお知らせ」の生成（サービスの免責事項）。 – ポーリンググループのカスタマイズ。 – 保護グループのカスタマイズ。 • 静的かつ永続的なトポロジリンクの管理。 • ワークフローテンプレートおよび実行時の動作ワークフローの管理。 • 収集した管理対象 NE（スコープ）のグループ化。これによりユーザは、自身のロールに基づき NE を表示および管理できるようになります。 • ユーザ：ユーザアカウントの定義および管理

Cisco ANA Manage GUI クライアントの使用方法の詳細については、「Cisco ANA Manage を使用する

前に」（P.2-1）を参照してください。

第

2

層

Cisco ANA の第 2 層は、ゲートウェイサーバで構成されています。これにより、全 OSS および BSS アプリケーションと Cisco ANA GUI クライアントが Cisco ANA ファブリックにアクセスします。各クライアントは、それぞれの指定ゲートウェイに接続します。ゲートウェイはポータルの役割を果たします。全クライアント（任意の OSS および BSS アプリケーションを含む）はこれを通ってシステムにアクセスします。アクセス制御およびセキュリティを全接続に適用し、クライアントセッションを管

(17)

ゲートウェイサーバは、システム設定、トポロジ的データ、およびアクティブなアラームとイベントのスナップショットの保管用リポジトリの保守を行います。ゲートウェイでは他に重要な機能として、ネットワークリソースのビジネスコンテキストへのマッピングがあります。この機能により Cisco ANA は、ネットワークに直接収容できない VPN や加入者といった情報を収容し、ノースバウンドアプリケーションで表示できるようになります。またゲートウェイには、システムの中にアラームとイベントも含まれます。ゲートウェイ管理の詳細については、「Cisco ANA ゲートウェイの管理」（P.4-1）を参照してください。第

3

層

Cisco ANA の第 3 層は、相互接続されたユニットサーバ、AVM および VNE のファブリックで構成されています。ユニット各ユニットがネットワーク要素グループを管理します。ユニットは、ネットワーク要素に近いところに確実に配置されるように分配されます。ゲートウェイはユニットに接続されて、自律 VNE のホストになります。ユニットは相互接続し、VNE のファブリックを形成します。これにより、別の VNE （どのユニット上で動作しているかは問わない）とも相互通信できるようになります。サーバシステムの規模や VNE の種類によっては、各ユニットは数千の自律 VNE プロセスのホストになれます。 Cisco ANA はハイアベイラビリティメカニズムも備えており、ユニットが不具合を起こした場合にシステムを保護します。ハイアベイラビリティに対応するようにユニットを設定すれば、情報を失うことなく、Cisco ANA は冗長スタンバイユニットに切り替わります。ハイアベイラビリティの詳細については、「ハイアベイラビリティの使用」（P.E-1）を参照してください。管理ユニットにの詳細については、「Cisco ANA ユニットの管理」（P.4-4）を参照してください。

AVM

AVM は、ユニット内にあり、複数の VNE を実行および管理するために必要な分配サポートプラットフォームを実現するプロセスです。AVM および VNE は、Cisco ANA ユニット上に常駐するのが一般的な構成ですが、Cisco ANA ゲートウェイ上に常駐することもできます。AVM 管理の詳細については、「AVM および VNE の管理」（P.5-1）を参照してください。

VNE

VNE は、各ネットワーク要素およびネットワーク全体のライブモデルを保守するエンティティです。 VNE は、完全に自律的なプロセスとして Cisco ANA ユニット内で動作するソフトウェアエンティティです。各 VNE は、単一ネットワーク要素インスタンスの管理に割り当てられます。またその要素のレプリカが収容されています。VNE は、ネットワーク要素に実装されているサウスバウンド管理イ

ンターフェイス（SNMP や Telnet など）をどれでも使用します。VNE 管理の詳細については、「AVM

および VNE の管理」（P.5-1）を参照してください。

VNE のロードとともに、NE の調査が始まり、NE のライブモデルが自動的に構成されます。これには、その物理的および論理的インベントリ、設定、ステータスが含まれます。デバイス調査の後、 VNE はピア VNE とのネゴシエートを開始します。それは別階層における接続性とトポロジを判断するピア NE を表します。これはネットワークトポロジ、デバイス状態およびデバイスインベントリのモデルであり、VNE により定期的に更新され、NE またはネットワーク内で起こるあらゆる変更を追跡します。 VNE 間メッセージングを別のエンドツーエンドフローの実行に使用して、根本原因と影響の解析やサービスパスの追跡などを行うための情報を提供します。

(18)

追加の概念および用語

次の表に Cisco ANA Manage およびこのマニュアル全体で使用される追加の概念および用語を示します。

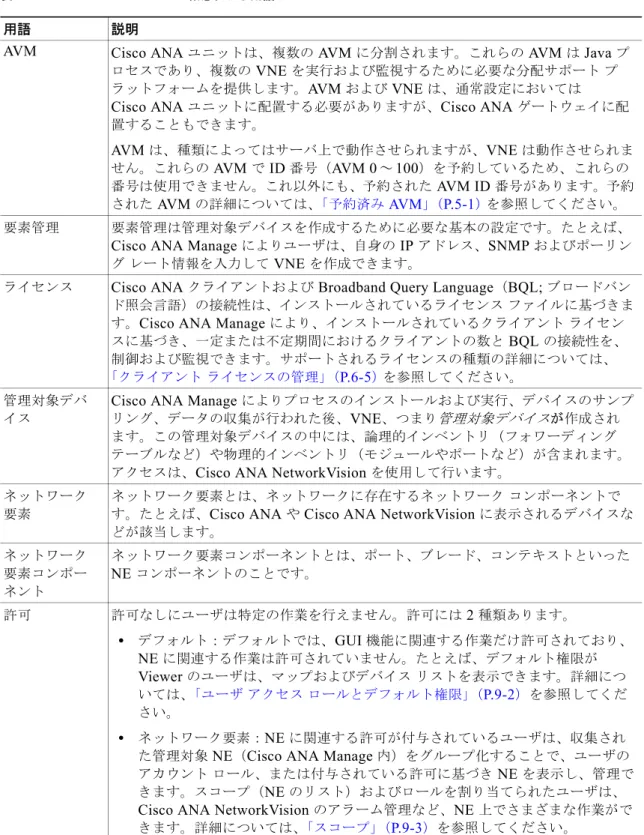

表 1-1 Cisco ANA の概念および用語

用語説明

AVM Cisco ANA ユニットは、複数の AVM に分割されます。これらの AVM は Java プロセスであり、複数の VNE を実行および監視するために必要な分配サポートプラットフォームを提供します。AVM および VNE は、通常設定においては Cisco ANA ユニットに配置する必要がありますが、Cisco ANA ゲートウェイに配置することもできます。 AVM は、種類によってはサーバ上で動作させられますが、VNE は動作させられません。これらの AVM で ID 番号（AVM 0～100）を予約しているため、これらの番号は使用できません。これ以外にも、予約された AVM ID 番号があります。予約された AVM の詳細については、「予約済み AVM」（P.5-1）を参照してください。要素管理要素管理は管理対象デバイスを作成するために必要な基本の設定です。たとえば、

Cisco ANA Manage によりユーザは、自身の IP アドレス、SNMP およびポーリングレート情報を入力して VNE を作成できます。

ライセンス Cisco ANA クライアントおよび Broadband Query Language（BQL; ブロードバン

ド照会言語）の接続性は、インストールされているライセンスファイルに基づきます。Cisco ANA Manage により、インストールされているクライアントライセンスに基づき、一定または不定期間におけるクライアントの数と BQL の接続性を、制御および監視できます。サポートされるライセンスの種類の詳細については、

「クライアントライセンスの管理」（P.6-5）を参照してください。管理対象デバ

イス

Cisco ANA Manage によりプロセスのインストールおよび実行、デバイスのサンプリング、データの収集が行われた後、VNE、つまり管理対象デバイスが作成されます。この管理対象デバイスの中には、論理的インベントリ（フォワーディングテーブルなど）や物理的インベントリ（モジュールやポートなど）が含まれます。アクセスは、Cisco ANA NetworkVision を使用して行います。

ネットワーク要素

ネットワーク要素とは、ネットワークに存在するネットワークコンポーネントです。たとえば、Cisco ANA や Cisco ANA NetworkVision に表示されるデバイスなどが該当します。ネットワーク要素コンポーネントネットワーク要素コンポーネントとは、ポート、ブレード、コンテキストといった NE コンポーネントのことです。許可許可なしにユーザは特定の作業を行えません。許可には 2 種類あります。 • デフォルト：デフォルトでは、GUI 機能に関連する作業だけ許可されており、 NE に関連する作業は許可されていません。たとえば、デフォルト権限が Viewer のユーザは、マップおよびデバイスリストを表示できます。詳細については、「ユーザアクセスロールとデフォルト権限」（P.9-2）を参照してください。 • ネットワーク要素：NE に関連する許可が付与されているユーザは、収集され

た管理対象 NE（Cisco ANA Manage 内）をグループ化することで、ユーザのアカウントロール、または付与されている許可に基づき NE を表示し、管理できます。スコープ（NE のリスト）およびロールを割り当てられたユーザは、 Cisco ANA NetworkVision のアラーム管理など、NE 上でさまざまな作業がで

(19)

ポーリンググループポーリンググループとは、ポーリングレートのグループであり、デバイスごとに特定できます。詳細については、「ポーリンググループの概要」（P.6-10）を参照してください。ポーリング間隔ユニットサーバでは、ネットワークの正確な最新情報を検出し、それらを表示するために、NE へのポーリングが行われます。ポーリングは、設定された時間間隔で

定期的にトリガーされます。Cisco ANA には、設定済み VNE 用ポーリング間隔が

3 つあります。詳細については、「ポーリンググループの概要」（P.6-10）を参照してください。保護グループ保護グループは、関連ユニットおよびスタンバイユニットのクラスタです。ユニットフェールオーバーが発生したら、同じ保護グループから冗長ユニットを取得します。冗長ユニット Cisco ANA ユニットには、最大アップ時間および自動切り替え用の組み込み冗長性があります。しきい値を設定可能なウォッチドッグにより、ユニットとゲートウェイが常時監視されます。また監視対象のエンティティから応答がない場合、自動または手動切り替え（オペレータが承認したもの）を実行できます。システムは、リアルタイムネットワーク調査によって常に更新されています。冗長メカニズムにより、アクティブユニットとバックアップユニットが確実に同期します。アクティブになると、スタンバイノードは直ちにネットワークと同期します。ロール Cisco ANA は、セキュリティエンジンを実装しています。このエンジンが、（ユーザごとに付与される）NE のスコープに適用する、ロールに基づくセキュリティメカニズムを組み合せます。システムは、ユーザアカウントの作成、複数の NE スコープの定義、およびセキュリティとアクセス制御用の 5 つの設定済みロールをサポートし、別システムの機能の利用を可能にしています。 • Administrator（管理者）：システムコンフィギュレーションおよびセキュリティの管理を行います。 • Configurator（設定者）：サービスのアクティブ化およびネットワークの設定を行います。 • OperatorPlus（オペレータプラス）：アラームのライフサイクルの制御およびマップの作製を行います。 • Operator（オペレータ）：ビジネスタグの設定および日々のオペレーションの大部分を行います。 • Viewer（閲覧者）：ネットワークおよびシステムの特権を必要としないシステム機能への読み込み専用アクセスだけが可能です。ロールは、GUI 機能に関連する全作業（デバイスに関連するものではない）について、スコープごとかアプリケーションレベル（デフォルトの許可）ごとに付与されます。デフォルトの許可には次のものがあります。 • アプリケーションへのログイン

• Cisco ANA NetworkVision のアラーム管理

• マップ管理：マップの作成、オープンおよび削除 • マップ操作：集約、NE の追加、マップへの NE の配置やマップ背景の修正など、マップの編集 • ビジネスタグ管理表 1-1 Cisco ANA の概念および用語（続き）用語説明

(20)

スコープスコープとは、収集された名前付きの管理対象 NE です。その NE はグループ化されているため、ユーザは、指定されたロールにしたがって表示および管理できます。グループ化は、ネットワーク管理者の要件によって、地理的位置、NE の種類（ルータやソフトウェアなど）、NE のカテゴリ（アクセスやコア）、またはその他の

部署に基づきます。

スコープを割り当てられたユーザは、Cisco ANA NetworkVision を使用して、自身に割り当てられたロールごとにそのスコープ内で NE を表示および管理できます。ユーザは、自身のスコープ外の NE に関する情報（基本のプロパティ、インベントリやアラームなど）は表示できません。静的リンク静的リンクとは、システムが自動的には検知しない物理的リンクです。ユーザは、 NE 物理的インベントリから 2 つの端末ポートを選択し、手動で NE 間の静的リンクを作成します。転送リンク転送リンクとは、ユニット間の通信や情報の転送に使用する論理的リンクです。ユーザユーザが Cisco ANA を使用するには、次のものが必要です。 • 有効なライセンスがインストールされている。 • Cisco ANA ユーザアカウントが定義されている。 • 許可が割り当てられている。ユーザの詳細については、第 9 章「ユーザセキュリティの管理：ロールとスコープ」を参照してください。ワークフローワークフローはグループ化されたいくつかの作業で構成されており、フローチャート形式に編集されています。すべてのワークフローは、ゲートウェイに保存されます。配置されたワークフローには、Cisco ANA Manage を使用してアクセスし、プロパティとステータスを表示できます。配置済みワークフローのテンプレートは、 BQL を使用して Cisco ANA API とともに起動できます。またユーザは、

Cisco ANA EventVision を使用して、起動したワークフローの履歴を表示できます。詳細については、『Cisco Active Network Abstraction 3.6.7 Customization User Guide』を参照してください。

表 1-1 Cisco ANA の概念および用語（続き）

(21)

C H A P T E R

2

Cisco ANA Manage

を使用する前に

Cisco ANA Manage の機能はすべて、[Cisco ANA Manage] ウィンドウからアクセスできます。次の各トピックでは、Cisco ANA Manage の動作環境、および Cisco ANA Manage のツールやコマンドへのアクセス方法について説明します。また、メニューオプションやツールバーオプションを使用して Cisco ANA Manage を起動および操作する手順についても説明します。

• 「Cisco ANA Manage に対するログインおよびログアウト」（P.2-1）

• 「[Cisco ANA Manage] ウィンドウの構成要素」（P.2-3）

• 「[Cisco ANA Manage] ウィンドウ、メニュー、およびツールバー」（P.2-6）

• 「Cisco ANA Manage の各種テーブルの使用」（P.2-38）

Cisco ANA Manage

に対するログインおよびログアウト

Cisco ANA Manage は、セキュリティ確保のためパスワードで保護されており、管理者権限を持つユーザだけが使用できます。Cisco ANA Manage の使用を開始する前に、必要となるユーザ名、パスワード、および Cisco ANA ゲートウェイの IP アドレスまたはホスト名を必ず確認してください。

（注）ユーザが Cisco ANA Manage、Cisco ANA NetworkVision、または Cisco ANA EventVision の各アプリケーションに一定期間（デフォルトは 1 か月）ログインしない場合、そのユーザのアカウントは自動的にロックされます。デフォルトの期間は Cisco ANA Registry で変更できます。この期間は、ユーザが Cisco ANA クライアントアプリケーションのいずれかから最後にログアウトした時を基点に計測さ

れます。ユーザのロック解除に関する詳細については、「ユーザ情報の変更とアカウントの無効化

（[General] タブ）」（P.9-10）を参照してください。

次の各トピックでは、Cisco ANA Manage にログインする手順および Cisco ANA Manage からログアウトする手順について説明します。

• 「ログイン」（P.2-1）

• 「ログアウト」（P.2-2）

ログイン

Cisco ANA Manage を起動する手順は次のとおりです。

(22)

（注）ログイン用のパスワードは、初回ログイン後に変更することを推奨します。

[Host] ドロップダウンリストには、それまでにログインした Cisco ANA ゲートウェイのうち直近の 4 つが表示されます。このリストには項目が時間順に列挙され、直近のゲートウェイが最上位に表示されます。

ステップ 3 次の方法のいずれかを使用して、[Host] フィールドで、ログインする Cisco ANA ゲートウェイを指定

します。

• ドロップダウンリストから Cisco ANA ゲートウェイを選択する。

（注） [Host] ドロップダウンリストの最上位には自動的に、直近のログイン時に使用したゲートウェイの IP アドレスまたはホスト名が表示されます。

• Cisco ANA ゲートウェイの情報として、IP アドレスまたはホスト名を入力する。

（注）システムにログインする際は必ず、Cisco ANA ゲートウェイを設定した時の IP アドレス

を使用してください。

ステップ 4 [OK] をクリックします。[Cisco ANA Manage] ウィンドウが表示されます。ウィンドウのタイトルに

は、ユーザ名およびホスト情報が表示されます。

（注） Cisco ANA Manage を初めて開いた場合、[Cisco ANA Manage] ウィンドウのコンテンツ領域には何も表示されないことがあります。

ログアウト

Cisco ANA Manage は、作業の終了後にログアウトできます。ログアウト時には、変更した内容がすべて保存されます。

Cisco ANA Manage からログアウトする手順は次のとおりです。 • [File] > [Exit] を選択します。

(23)

[Cisco ANA Manage]

ウィンドウの構成要素

図 2-1 は、[Cisco ANA Manage] ウィンドウのさまざまな構成要素を示したものです。

図 2-1 [Cisco ANA Manage] ウィンドウ

ウィンドウの境界線をドラッグすることにより、各領域のサイズを調節できます。ナビゲーションペイン

ナビゲーションペインには、Cisco ANA Manage のさまざまなフォルダがツリー/ブランチ形式で表

示されます。これらのブランチを展開したり折りたたんだりすることにより、情報を必要に応じて表示 1 メニューバー：メインメニュー項目が表示されます。 4 コンテンツ領域：表示される内容は現在の選択対象によって異なります（「コンテンツ領域とテーブル」（P.2-5）を参照）。 2 ツールバー：表示される内容は現在の選択対象によって異なります。 5 ショートカットメニュー：表示される内容は現在の選択対象によって異なります。 3 ナビゲーション領域：ナビゲーションツリーから項目を選択し、その項目に対してアクションを実行できます（「ナビゲーションペイン」（P.2-3）を参照）。 6 ステータスバー：アプリケーションプロセスのメモリ使用量と接続状態が表示されます。

(24)

次の表は、Cisco ANA Manage の各ブランチと、それに関連付けられているタスクをまとめたものです。

[Cisco ANA Manage] ウィンドウのアイコンとブランチ [ANA Servers] ブランチ

このブランチでは、AVM や VNE など、Cisco ANA ゲートウェイおよび Cisco ANA ユ

ニットに関する情報を管理できます。詳細については、「[ANA Servers] ブランチ」（P.2-6）

を参照してください。

[Cisco ANA Gateway] [Cisco ANA Unit]

[Cisco ANA Redundant Unit] [AVM (VNE)] [Global Settings] ブランチこのブランチでは、システム全体に適用される設定を管理できます。詳細については、「[Global Settings] ブランチ」（P.2-16）を参照してください。 [External Authentication] [Client Licenses] [DB Segments] [Message of the Day] [Polling Groups] [Protection Groups] [Maintenance Links] ブランチ現在メンテナンスモードにあるすべてのリンクが表示されます。このブランチでは、リンクに対するメンテナンスモードを解除することもできます。詳細については、「[Maintenance Links] ブランチ」（P.2-26）を参照してください。 [Scopes] ブランチ管理対象ネットワーク要素がグループ別に表示されます。ユーザは、それぞれのロールに基づいて、ネットワーク要素の表示や管理を行えます。「[Scopes] ブランチ」（P.2-28）を参照してください。 [Topology] ブランチこのブランチでは、トポロジに関連するパラメータ（デバイス間に作成できる静的リンク）を管理できます。詳細については、「[Topology] ブランチ」（P.2-30）を参照してください。 [Users] ブランチユーザアカウントの定義および管理を行います。詳細については、「[Users] ブランチ」

(25)

ナビゲーションツリー内のブランチをクリックすると、コンテンツ領域で選択されているブランチに関連する情報を表示できます。ナビゲーションツリー内のブランチを右クリックすると、さまざまな機能を実行するためのショートカットメニューを表示できます。

（注） [Cisco ANA Manage] ウィンドウに表示されるメニューおよびツールバーは状況依存型です。表示されるオプションは、ナビゲーションペインやコンテンツ領域で選択されている対象によって異なります。コンテンツ領域とテーブル

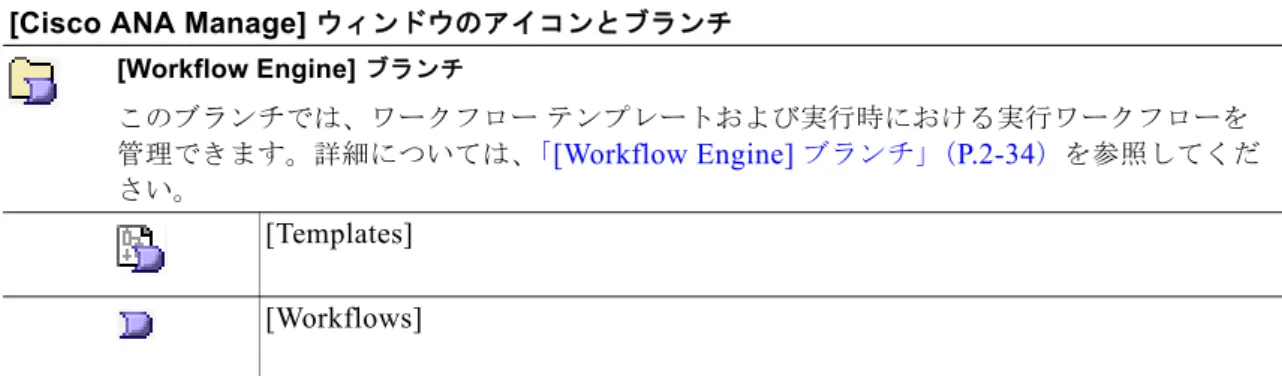

コンテンツ領域には、ナビゲーションペインで選択されたブランチに関連する Cisco ANA Manage 情報が表示されます。コンテンツ領域は、次の 2 つの部分で構成されています。 • 上部ペイン：ナビゲーションペインで選択されている要素のプロパティが表示されます。 • 下部ペイン：選択されている要素のネストされた子要素が表形式で表示されます。（注） Ctrl キーを使用すると、コンテンツ領域内のテーブルで複数の行を同時に選択できます。ステータスバーには、選択されている行の数、およびテーブル内にある行の総数が表示されます（「6/6 Selected」など）。また、テーブル内で現在選択されている行の位置も表示されます（「Line 2」など）。テーブルツールバーコンテンツ領域には、ほとんどの場合、特定のツールバー項目群を備えたテーブルが表示されます。コンテンツ領域の一部としてテーブルが表示される場合は、ナビゲーションペインでどのブランチが選択されているかにかかわらず、同じツールバーが表示されます（表 2-1を参照）。 [Workflow Engine] ブランチこのブランチでは、ワークフローテンプレートおよび実行時における実行ワークフローを管理できます。詳細については、「[Workflow Engine] ブランチ」（P.2-34）を参照してください。 [Templates] [Workflows]

[Cisco ANA Manage] ウィンドウのアイコンとブランチ

表 2-1 テーブルツールバーのツール

アイコン名前説明

[Export to CSV] 現在の作業環境をファイルとして Cisco ANA に保存します。

「ファイルへのテーブルデータのエクスポート」（P.2-43）を参照してください。

[Sort Table Values] テーブルに表示されている情報を、ステータスや IP アドレスなどを基準にしてソートします。

(26)

行の選択およびフィルタの適用に関する詳細については、「テーブル内の情報のフィルタリング」

（P.2-40）および「選択フィルタの使用」（P.2-41）を参照してください。

[Find] フィールドは、ナビゲーションペインで選択されたブランチに関する情報を検索する際に使用します。「テーブルにおける検索機能の使用」（P.2-39）を参照してください。

[Cisco ANA Manage]

ウィンドウ、メニュー、およびツー

ルバー

次のトピックでは、[Cisco ANA Manage] ウィンドウに表示される情報について、次のブランチごとに詳しく説明します。 • 「[ANA Servers] ブランチ」（P.2-6） • 「[Global Settings] ブランチ」（P.2-16） • 「[Maintenance Links] ブランチ」（P.2-26） • 「[Scopes] ブランチ」（P.2-28） • 「[Topology] ブランチ」（P.2-30） • 「[Users] ブランチ」（P.2-32） • 「[Workflow Engine] ブランチ」（P.2-34）

[ANA Servers]

ブランチ

Cisco ANA Manage には、システムで定義された全サーバのリストが保持されています。[ANA Servers] ブランチでは、ユニットサーバの追加および削除を行えます。

[ANA Servers] ブランチには、次のようなサブブランチがあります。

[Filter] [Filter] ダイアログボックスを使用して、コンテンツ領域のテーブ

ルに表示されている情報に対してフィルタを定義します。「テーブ

ル内の情報のフィルタリング」（P.2-40）を参照してください。（注） [Set Selection Filter] ボタン、および [Previous Selection

Filter] ボタンの下にある [Rewind All] オプションは、フィルタが適用されている場合にだけ使用できます。 [Previous Selection

Filter]

最後に適用したフィルタの選択状態を解除します。 [Set Selection Filter] 選択した行（複数可）にフィルタを適用します。

（注）テーブルから行を 1 つ以上選択した時点で、[Previous Selection Filter] ボタンが使用可能になります。 [Rewind All] これまでに適用したすべてのフィルタの選択状態を解除し、コンテンツ領域のテーブルの表示内容を元に戻します。（注）このオプションは、フィルタが適用されている場合にだけ使用できます。表 2-1 テーブルツールバーのツール（続き）

(27)

• 「AVM サブブランチ」（P.2-12）このブランチを展開すると、ゲートウェイ、ユニット、および AVM のリストが表示されます。個々のゲートウェイ、ユニット、および AVM には、それぞれ固有のサブブランチがあります。[ANA Servers] ブランチおよびそれに関連付けられているサブブランチを使用すると、ユニットに含まれる AVM および VNE に関する情報を管理できます。（注） AVM および VNE は、ユニット上に常駐するのが一般的な構成ですが、ゲートウェイ上に常駐することもできます。

図 2-2 は、[ANA Servers] ブランチが選択されている場合の [Cisco ANA Manage] ウィンドウの表示例です。図 2-2 [ANA Servers] ブランチコンテンツ領域のテーブルには、すべてのゲートウェイとユニット、およびそれらのステータスがリスト形式で表示されます。これらの行は、カラムヘッダをクリックすることにより、そのカラムを基準として昇順または降順にソートできます。ソートの順序を変更するには、カラムヘッダを再度クリックします。

（注） [ANA Servers] ブランチで変更した内容は、自動で保存されると同時に、Cisco ANA に即座に登録されます。

(28)

[ANA Servers] ブランチの詳細については、第 4 章「Cisco ANA ゲートウェイとユニットの管理」を参照してください。

[ANA Servers]

ブランチのメニュー表 2-3 は、[ANA Servers] ブランチのメニューオプションをまとめたものです。表 2-2 コンテンツ領域の [ANA Servers] テーブルカラム説明

[IP Address] Cisco ANA Manage で定義されたユニットまたはゲートウェイの IP アドレスが表示されます。 [Status] ユニットのステータスとして次のいずれかが表示されます。 • [Up]：ユニットはアップ状態。 • [Down]：ユニットはダウン状態。 • [Unreachable]：ユニットは到達不能状態。 [Up Since] ユニットが最後にロードされた日時が表示されます。 [Physical Memory] ユニットの物理メモリ容量が表示されます。 [Used Memory] ユニットにより使用されているメモリの量が表示されます。 [Allocated Memory] ユニットに割り当てられているメモリ容量が表示されます。割り当てられているメモリ容量は、すべての AVM に対して設定されたメモリの総容量です。 [Protection Group] ユニットが割り当てられている保護グループが表示されます。 [AVM HA] ユニットに対するハイアベイラビリティがイネーブルになっているかディセーブルになっているかが表示されます。 • [True]：ユニットに対するハイアベイラビリティがイネーブルであることを示します。これがデフォルト設定です。 • [False]：ユニットに対するハイアベイラビリティがイネーブルでないことを示します。表 2-3 [ANA Servers] ブランチのメニューオプションメニュー説明 [File]

[New ANA Unit] ユニットを新規作成します。

[Exit] Cisco ANA Manage を終了します。「ログアウト」（P.2-2）を参照してください。

[Tools]

[Change User Password] クライアントアプリケーションスイートへのログイン時に使用するパスワードを変更します。変更後のパスワードが有効になるのは、アプリケーションへの次回ログイン時です。

[Help]

[Cisco ANA Manage Help] アプリケーションに関するオンラインヘルプを表示します。

(29)

[ANA Servers]

ブランチのツールバー

表 2-4 は、[ANA Servers] ブランチのツールバーオプションをまとめたものです。

[ANA Servers] ブランチの詳細については、第 4 章「Cisco ANA ゲートウェイとユニットの管理」を参照してください。

[ANA Gateway]

サブブランチおよび

[Unit]

サブブランチ

[ANA Gateway] サブブランチおよび [Unit] サブブランチには、すべてのゲートウェイおよびユニットがリスト表示されます。これにより、選択したユニットまたはゲートウェイ上の AVM および VNE に関する情報を管理できます。具体的には次のような操作が可能です。 • AVM の追加、編集、および削除 • スタンバイユニットへの手動切り替え • AVM プロパティの表示 • AVM の移動 • AVM および VNE の起動および停止 • VNE の追加ナビゲーションペイン [ANA Servers] ブランチを右クリックすると、このショートカットメニューが表示されます。 [New ANA Unit] 新規のユニットをサーバに追加します。

コンテンツ領域のショートカットメニュー

コンテンツ領域のテーブル内で項目を右クリックすると、このショートカットメニューが表示されます。

[New AVM] 選択したユニットに AVM を追加します。「AVM の管理」（P.5-1）を参照してください。

[Properties] [ANA Unit Properties] ダイアログボックスを表示します。このダイアログボックスには、選択されたユニットのプロパティがリスト表示されるほか、そのユニットのステータスも表示されます。「Cisco ANA ユニットのプロパティの表示および編集」（P.4-7）を参照してください。 [Delete] 選択したユニットを削除します。表 2-3 [ANA Servers] ブランチのメニューオプション（続き）メニュー説明表 2-4 [ANA Servers] ブランチのツールアイコン説明新規のユニットを Cisco ANA サーバに追加します。

(30)

図 2-3 は、[ANA Gateway] サブブランチおよび [Unit] サブブランチが展開された場合の [Cisco ANA Manage] ウィンドウの表示例です。ここでは、[ANA Gateway] サブブランチが選択されています。

図 2-3 [ANA Gateway] サブブランチおよび [Unit] サブブランチ

コンテンツ領域のテーブル内の各行には、AVM のステータスが表示されます。テーブルのカラムヘッダをクリックすると、これらの AVM を昇順または降順にソートできます。

（注） [ANA Gateway] サブブランチまたは [Unit] サブブランチで変更した内容は、自動で保存されると同時に、Cisco ANA へ即座に登録されます。

表 2-5 は、コンテンツ領域の [AVMs] テーブルに表示されるカラムをまとめたものです。

表 2-5 コンテンツ領域の [AVMs] テーブル

カラム説明

[ID] Cisco ANA で定義された AVM の名前が表示されます。これらは、各 AVM に対する一意の名前です（AVM 18 など）。

[Status] AVM のステータスとして次のいずれかが表示されます。 • [Starting Up]：AVM は起動中

• [Up]：AVM はアップ状態 • [Shutting Down]：AVM は停止中 • [Down]：AVM はダウン状態

• [Unreachable]：AVM は到達不能状態

(31)

[ANA Gateway]

サブブランチおよび

[Unit]

サブブランチのメニュー

表 2-6 は、[ANA Gateway] サブブランチおよび [Unit] サブブランチのメニューオプションをまとめたものです。

[Max.Memory] Cisco ANA Manage で AVM が作成された際に定義されたメモリの最大割り当てサイズが表示されます。デフォルト値は 256MB です。 [Key] AVM のキーが表示されます。このキーは、システムに対して一意です。デフォルトでは、このキーは「AVM + ID + タイムスタンプ」という形式で表示されます。表 2-5 コンテンツ領域の [AVMs] テーブル（続き）カラム説明

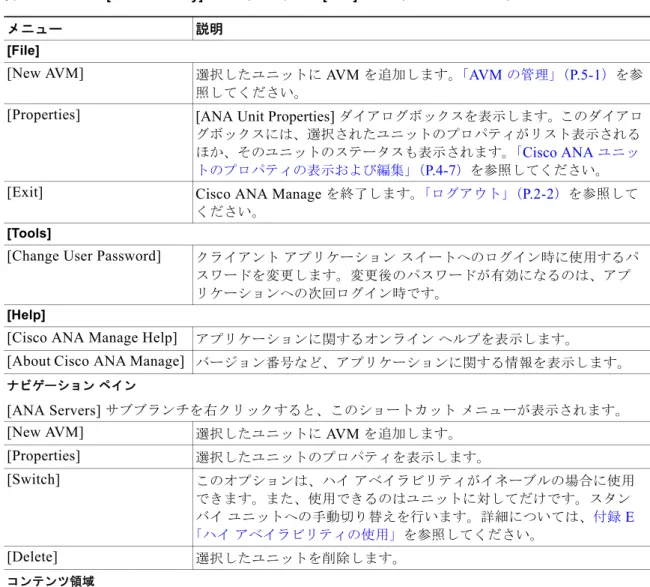

表 2-6 [ANA Gateway] サブブランチおよび [Unit] サブブランチのメニューオプション

メニュー説明

[File]

[New AVM] 選択したユニットに AVM を追加します。「AVM の管理」（P.5-1）を参照してください。

[Properties] [ANA Unit Properties] ダイアログボックスを表示します。このダイアログボックスには、選択されたユニットのプロパティがリスト表示される

ほか、そのユニットのステータスも表示されます。「Cisco ANA ユニッ

トのプロパティの表示および編集」（P.4-7）を参照してください。 [Exit] Cisco ANA Manage を終了します。「ログアウト」（P.2-2）を参照して

ください。 [Tools]

[Change User Password] クライアントアプリケーションスイートへのログイン時に使用するパスワードを変更します。変更後のパスワードが有効になるのは、アプリケーションへの次回ログイン時です。

[Help]

[Cisco ANA Manage Help] アプリケーションに関するオンラインヘルプを表示します。

[About Cisco ANA Manage] バージョン番号など、アプリケーションに関する情報を表示します。

ナビゲーションペイン

[ANA Servers] サブブランチを右クリックすると、このショートカットメニューが表示されます。 [New AVM] 選択したユニットに AVM を追加します。

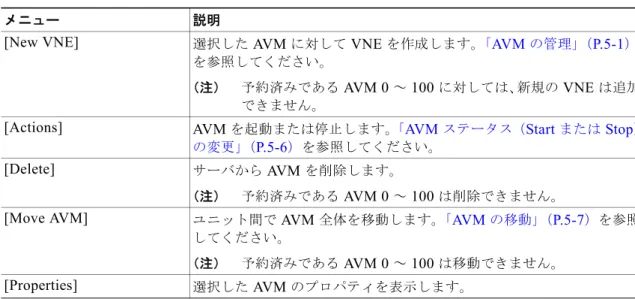

[Properties] 選択したユニットのプロパティを表示します。 [Switch] このオプションは、ハイアベイラビリティがイネーブルの場合に使用できます。また、使用できるのはユニットに対してだけです。スタンバイユニットへの手動切り替えを行います。詳細については、付録 E 「ハイアベイラビリティの使用」を参照してください。 [Delete] 選択したユニットを削除します。コンテンツ領域コンテンツ領域のテーブル内で項目を右クリックすると、このショートカットメニューが表示されます。

Cisco Active Network Abstraction アドミニストレータ ガイド

Cisco Active Network Abstraction 3.6.7

アドミニストレータ

ガイド

Cisco Active Network Abstraction 3.6.7 Administrator Guide

C O N T E N T S

Cisco ANA

Cisco ANA

Cisco ANA

Cisco ANA Manage

Cisco ANA Manage

[Cisco ANA Manage]

[Cisco ANA Manage]

[ANA Servers]

[ANA Gateway]

[Unit]

AVM

[Global Settings]

[Authentication Method]

[Client Licenses]

[DB Segments]

[Message of the Day]

[Polling Groups]

[Protection Groups]

[Maintenance Links]

[Scopes]

[Topology]

[Users]

[Workflow Engine]

[Templates]

[Workflows]

Cisco ANA

Cisco ANA

Cisco ANA

Cisco ANA

Cisco ANA

Cisco ANA Manage

cmpctl

Cisco ANA

Cisco ANA

MAC

Cisco ANA

Cisco ANA

Cisco ANA

Cisco ANA

AVM

VNE

AVM

AVM

AVM

AVM

AVM

AVM

Start

Stop

AVM

AVM

AVM

VNE

VNE

VNE

VNE

VNE

VNE

VNE

VNE

VNE

VNE

VNE SNMP

VNE Telnet/SSH

VNE ICMP

VNE

VNE

VNE

Start

Stop

Maintenance

VNE

AVM

VNE

Cisco Active Network Abstraction アドミニストレータガイド
